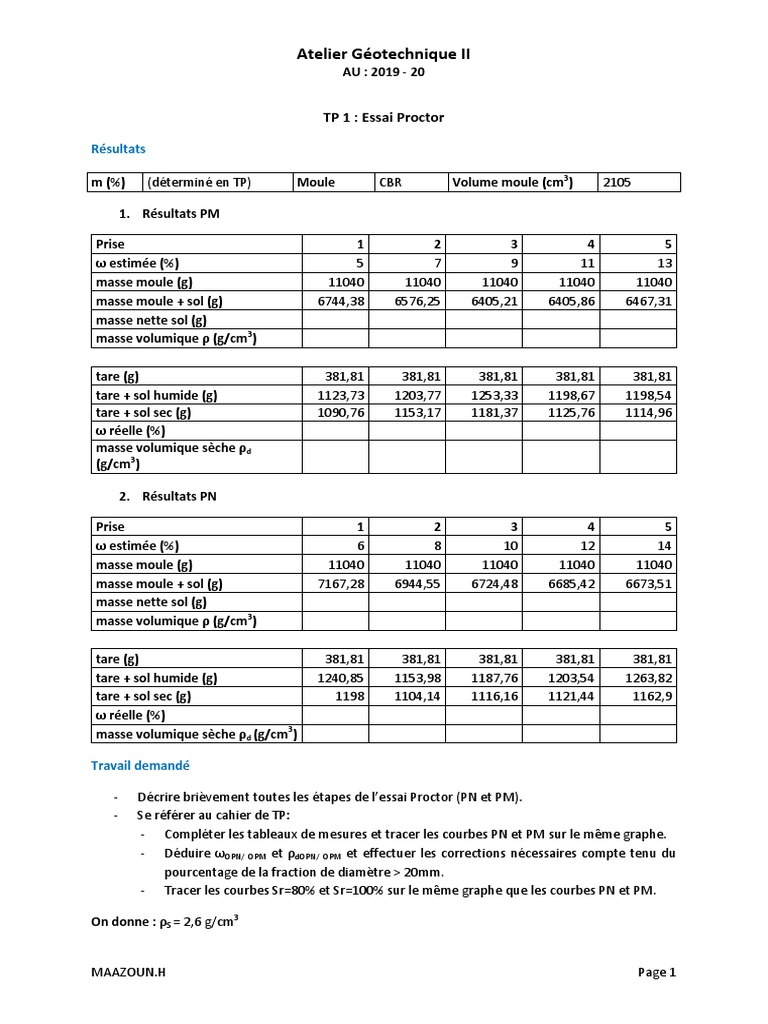

Atelier Géotechnique II

AU : 2019 - 20

TP 1 : Essai Proctor

Résultats

m (%) (déterminé en TP) Moule CBR Volume moule (cm3) 2105

1. Résultats PM

Prise 1 2 3 4 5
ω estimée (%) 5 7 9 11 13
masse moule (g) 11040 11040 11040 11040 11040
masse moule + sol (g) 6744,38 6576,25 6405,21 6405,86 6467,31
masse nette sol (g)
masse volumique ρ (g/cm3)

tare (g) 381,81 381,81 381,81 381,81 381,81

tare + sol humide (g) 1123,73 1203,77 1253,33 1198,67 1198,54
tare + sol sec (g) 1090,76 1153,17 1181,37 1125,76 1114,96
ω réelle (%)
masse volumique sèche ρd
(g/cm3)

2. Résultats PN

Prise 1 2 3 4 5
ω estimée (%) 6 8 10 12 14
masse moule (g) 11040 11040 11040 11040 11040
masse moule + sol (g) 7167,28 6944,55 6724,48 6685,42 6673,51
masse nette sol (g)
masse volumique ρ (g/cm3)

tare (g) 381,81 381,81 381,81 381,81 381,81

tare + sol humide (g) 1240,85 1153,98 1187,76 1203,54 1263,82
tare + sol sec (g) 1198 1104,14 1116,16 1121,44 1162,9
ω réelle (%)
masse volumique sèche ρd (g/cm3)

Travail demandé

- Décrire brièvement toutes les étapes de l’essai Proctor (PN et PM).

- Se référer au cahier de TP:
- Compléter les tableaux de mesures et tracer les courbes PN et PM sur le même graphe.
- Déduire ωOPN/ OPM et ρdOPN/ OPM et effectuer les corrections nécessaires compte tenu du
pourcentage de la fraction de diamètre > 20mm.
- Tracer les courbes Sr=80% et Sr=100% sur le même graphe que les courbes PN et PM.

On donne : ρS = 2,6 g/cm3

MAAZOUN.H Page 1
