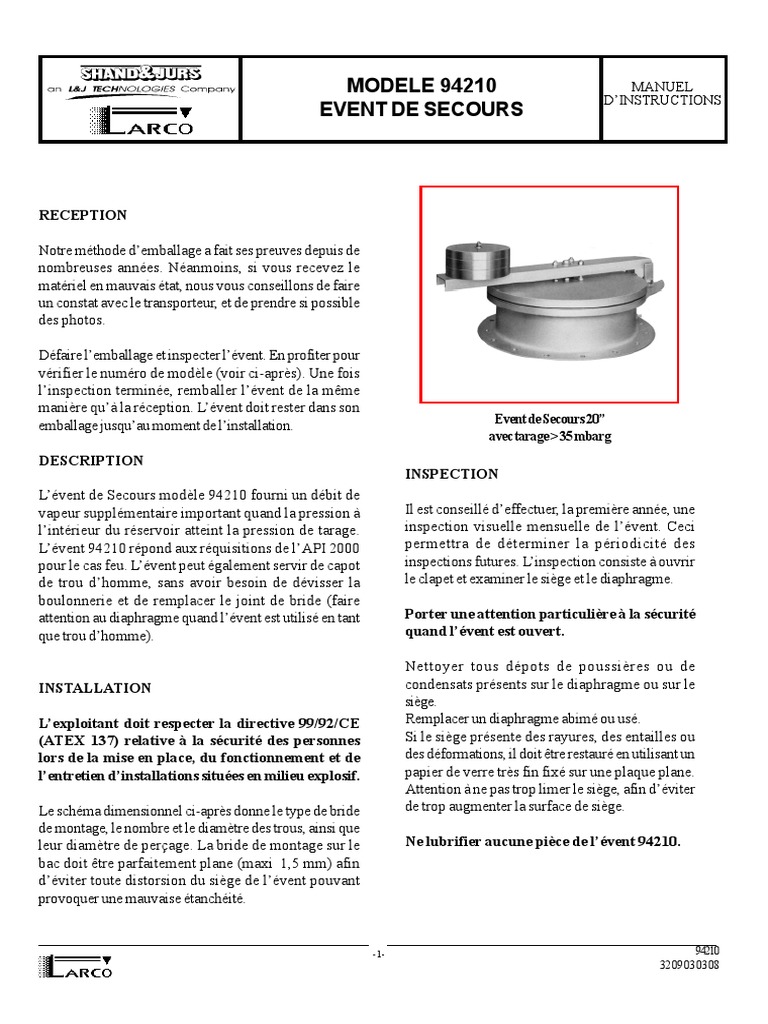

MODELE 94210 MANUEL

D’INSTRUCTIONS
EVENT DE SECOURS

RECEPTION

Notre méthode d’emballage a fait ses preuves depuis de

nombreuses années. Néanmoins, si vous recevez le
matériel en mauvais état, nous vous conseillons de faire
un constat avec le transporteur, et de prendre si possible
des photos.

Défaire l’emballage et inspecter l’évent. En profiter pour

vérifier le numéro de modèle (voir ci-après). Une fois
l’inspection terminée, remballer l’évent de la même
manière qu’à la réception. L’évent doit rester dans son
emballage jusqu’au moment de l’installation.
DESCRIPTION
L’évent de Secours modèle 94210 fourni un débit de
vapeur supplémentaire important quand la pression à
l’intérieur du réservoir atteint la pression de tarage.
L’évent 94210 répond aux réquisitions de l’API 2000
pour le cas feu. L’évent peut également servir de capot
de trou d’homme, sans avoir besoin de dévisser la
boulonnerie et de remplacer le joint de bride (faire
attention au diaphragme quand l’évent est utilisé en tant
que trou d’homme).
Event de Secours 20”
avec tarage > 35 mbarg
INSPECTION
Il est conseillé d’effectuer, la première année, une
inspection visuelle mensuelle de l’évent. Ceci
permettra de déterminer la périodicité des
inspections futures. L’inspection consiste à ouvrir
le clapet et examiner le siège et le diaphragme.
Porter une attention particulière à la sécurité
quand l’évent est ouvert.

Nettoyer tous dépots de poussières ou de

INSTALLATION
L’exploitant doit respecter la directive 99/92/CE
(ATEX 137) relative à la sécurité des personnes
lors de la mise en place, du fonctionnement et de
l’entretien d’installations situées en milieu explosif.
Le schéma dimensionnel ci-après donne le type de bride
de montage, le nombre et le diamètre des trous, ainsi que
leur diamètre de perçage. La bride de montage sur le
bac doit être parfaitement plane (maxi 1,5 mm) afin
d’éviter toute distorsion du siège de l’évent pouvant
provoquer une mauvaise étanchéité.
condensats présents sur le diaphragme ou sur le
siège.
Remplacer un diaphragme abimé ou usé.
Si le siège présente des rayures, des entailles ou
des déformations, il doit être restauré en utilisant un
papier de verre très fin fixé sur une plaque plane.
Attention à ne pas trop limer le siège, afin d’éviter
de trop augmenter la surface de siège.
Ne lubrifier aucune pièce de l’évent 94210.

-1- 94210
32 09 03 03 08
DETERMINATION DU MODELE

-2- 94210
32 09 03 03 08
-3- 94210
32 09 03 03 08
 LISTE DES PIECES DETACHEES

REFERENCES
ITEM DESCRIPTION MATERIAUX MODELE MODELE MODELE MODELE
10" 16" 20" 24"
Bras support
091-0435 091-0417 091-0399 091-0437
1 (CD) = 01 ou 02 ou 11 Acier
(CD) = 12 091-0427 091-0422 091-0416 091-0428
2 Masses de tarage Acier --- --- --- ---
3 Ecrou frein hex.3/8-16 Acier 227-0012 227-0012 227-0012 227-0012
4 Boulon tête hex. 3/8-16 Acier --- --- --- ---
5 Rondelle 3/8 Acier 241-0009 241-0009 241-0009 241-0009
6 Masses de tarage Acier --- --- --- ---
Plaque support
Aluminium 680-0559
Modèles 10"
7
Modèles 16" et 20" Acier doux 680-0584 680-0558
Modèles 24" Acier doux 680-0583
8 Entretoise diaphragme Accopac 566-0694 566-0712 566-0699 566-0717
9 Disque de renfort Accopac 586-0689 586-0709 586-0684 586-0705
Boulon tête hex. 5/16-
10 Acier 208-0014 208-0014 208-0014
18 x 1-1/4
11 Anneau de maintien Aluminium 690-1773 690-1790 655-0546
12 Rondelle Fibre 579-0014 579-0014 579-0014
13 Ecrou hex. 5/16-18 Acier 227-0114 227-0031 227-0031
14 Clapet Aluminium 683-0716 683-0680 683-0680 683-0709
Diaphragme
Teflon 521-0690 521-0722 521-0686 521-0720
15 (CD) = 01 ou 02 ou 11
(CD) = 12 Fairprene 521-0729 521-0723 521-0711 521-0719
16 Disque de maintien Aluminium 586-0690
17 Masse de tarage Acier --- --- --- ---
18 Ecrou frein Inox 226-0016 226-0035 226-0050 226-0050
19 Rondelle Acier 241-0009 241-0011 241-0013 241-0013
20 Base Acier 090-0589 090-0593 090-0597 090-0828
21 Goupille Inox 228-0024 228-0034 228-0074 228-0074
22 Axe Inox 802-0632 802-1044 802-1246 802-1255
23 Rondelle 1/8 SAE Aluminium 241-0148
24 Rondelle Acier 241-0011 241-0029 241-0029
Boulon tête hex.
208-0194 208-0175 208-0177 208-0180
25 (CD) = 01 ou 02 ou 11 Acier
(CD) = 12 208-0108 208-0029 208-0131 208-0132
26 Rondelle Acier 241-0009 241-0011 241-0013 241-0013
27 Entretoise Inox 666-0716 666-0714 666-0711 666-0711
28 Ecrou frein Acier 227-0012 227-0014 227-0014 227-0014
29 Ecrou frein Acier 226-0016 227-0014 227-0027 227-0027
30 Goujon Inox 232-0017 670-0706 670-0709 670-0709

Note : Veuillez nous transmettre le numéro de modèle ainsi que le numéro de série de l’évent avec
vos demandes de pièces détachées (en particulier pour les items n’ayant pas de numéro).

LARCO Equipements Pétroliers

153, rue Michel Carré - 95103 ARGENTEUIL
Tél : 01.39.47.12.22 Fax : 01.39.47.32.00
