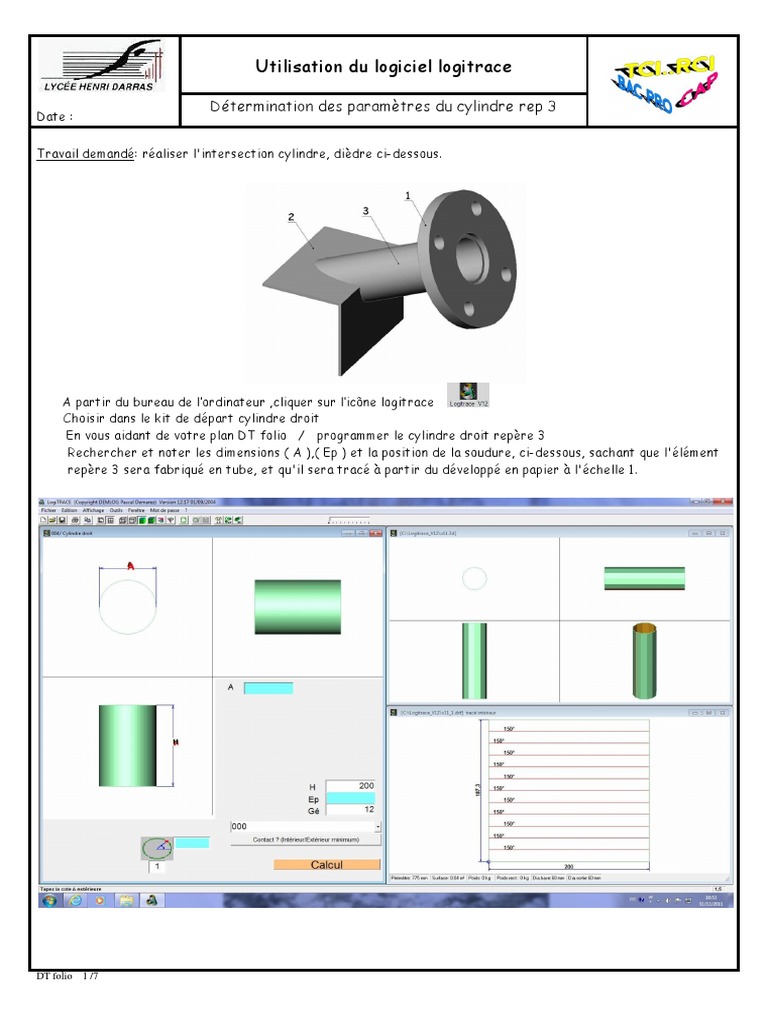

Utilisation du logiciel logitrace

Détermination des paramètres du cylindre rep 3

Date :

Travail demandé: réaliser l'intersection cylindre, dièdre ci-dessous.

A partir du bureau de l’ordinateur ,cliquer sur l’icône logitrace

Choisir dans le kit de départ cylindre droit
En vous aidant de votre plan DT folio / programmer le cylindre droit repère 3
Rechercher et noter les dimensions ( A ),( Ep ) et la position de la soudure, ci-dessous, sachant que l'élément
repère 3 sera fabriqué en tube, et qu'il sera tracé à partir du développé en papier à l'échelle 1.

DT folio 1 /7
 Utilisation du logiciel logitrace

Détermination des paramètres du cylindre rep 3

Date :

A : Ø du cylindre =
H : hauteur du cylindre = 200mm
Ep : épaisseur de la tôle ou du tube =
Gé : nombre de génératrice dans le cylindre =12

Choix de l’agrafe (000) et contact des génératrices (intérieur/extérieur minimum)

Position et nombre de soudure ( pour notre exemple une soudure à 270°)

Male : détermine le développé du cylindre

Femelle : détermine le développé du plan de bout
M+F : détermine l’ensemble des deux

Lance les calculs de développement

Enregistrer votre travail en cliquant sur fichier (enregistrer sous)

exemple : cylindre suivi de votre nom

Choisir fichier puis exporter 3d en dxf ,cliquer sur conversion de la sélection puis sortie

DT folio 2/7
 Utilisation du logiciel logitrace

Détermination des plans P et Q

Date :

À partir de la page cylindre coupé par un plan, cliquer sur la touche nouveau dossier choisir la page expert

Cliquer sur piquage divers

Apparition de la page piquage divers

Retirer les deux solides non concernés ( le cône oblique et le cylindre )

en cliquant sur le nom de chaque pièce et sur la touche

DT folio 3/7
 Utilisation du logiciel logitrace

Détermination des plans P et Q

Date :

Créer le plan P en cliquant sur la touche apparition de la page création d’un plan : créer le plan P aux
dimensions et positions indiquées
Créer un plan ( P ) de longueur 150 et de largeur 100, pui le plan ( Q ) de dimensions identiques.
Retranscrire les coordonnées ( X, Y, Z )

Sauvegarder votre travail en cliquant sur (fichier enregistrer sous ) le dossier logitrace ltr
Exemple : les plans P et Q suivi de votre nom
DT folio 4/7
 Utilisation du logiciel logitrace

Mise en intersection cylindre plans

Date :

Insérer votre cylindre préalablement défini en cliquant sur la touche rechercher votre cylindre dans la
bibliothèque et cliquer sur OK

Ajouter le cylindre, et déterminer sa position en reportant les coordonnées ( X, Y, Z ) ci-dessous.

Enregistrer votre travail sous le dossier ltr ( nom de la pièce suivi de votre nom ).

Vous pouvez placer ce travail dans le menu Perso par la touche

DT folio 5/7
 Utilisation du logiciel logitrace

Mise en intersection cylindre plans

Date :
Cliquer sur la touche tracé de l’intersection

Faire le calcul de l’intersection en cliquant sur la touche

La mise en fonction de cette touche permet de conserver le haut ou le bas de la pièce sélectionnée

Le calcul étant terminé cliquer sur OK de la fenêtre DXF 2D ces fichiers seront stockés dans le
Répertoire DXF tol de votre disque dur pour permettre une récupération dans les programmes
Profirst ou Autocad.

les touches vous permettrons de voir les différents développements

DT folio 6/7
 Utilisation du logiciel logitrace

Sortie du listing informatique et impression des documents

Date :
Vous pouvez :

soit en cliquant sur la touche impression obtenir, les différents développés à l’échelle 1
ou les coordonnées des génératrices pour une reproduction sur tôle

DT folio 7 /7
