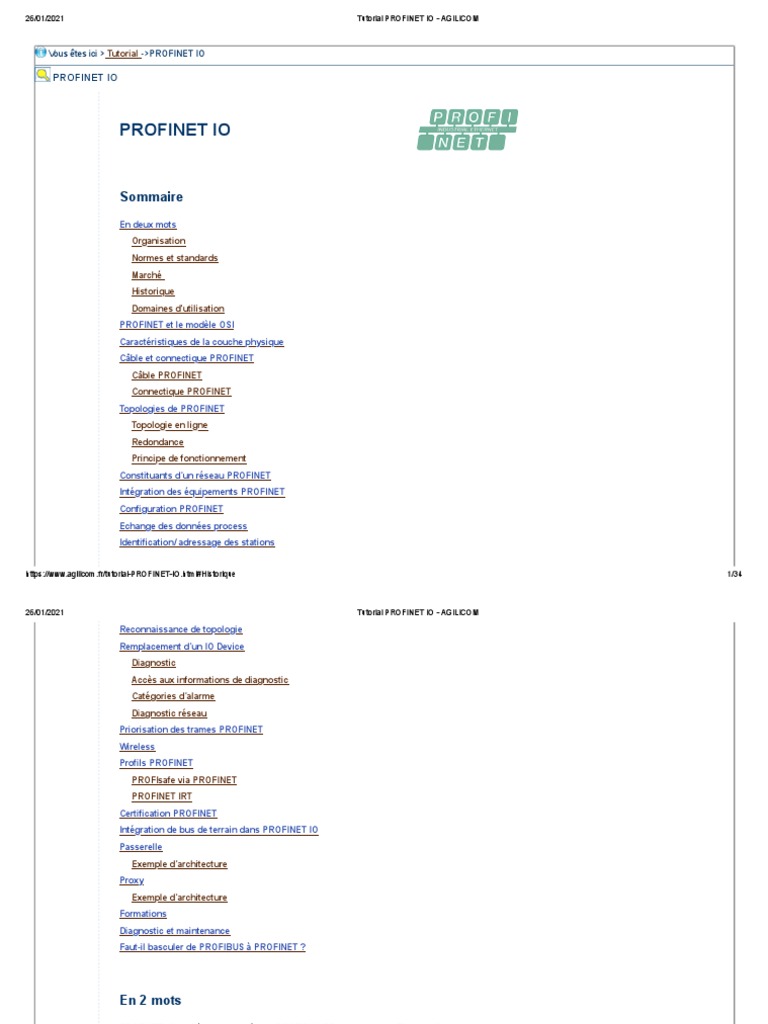

PROFINET IO
PROFINET IO
Sommaire
En deux mots
Organisation
Normes et standards
Marché
Historique
Domaines d'utilisation
PROFINET et le modèle OSI
Caractéristiques de la couche physique
Câble et connectique PROFINET
Câble PROFINET
Connectique PROFINET
Topologies de PROFINET
Topologie en ligne
Redondance
Principe de fonctionnement
Constituants d’un réseau PROFINET
Intégration des équipements PROFINET
Configuration PROFINET
Echange des données process
Identification/ adressage des stations
https://www.agilicom.fr/tutorial-PROFINET-IO.html#Historique 1/34
Reconnaissance de topologie
Remplacement d’un IO Device
Diagnostic
Accès aux informations de diagnostic
Catégories d’alarme
Diagnostic réseau
Priorisation des trames PROFINET
Wireless
Profils PROFINET
PROFIsafe via PROFINET
PROFINET IRT
Certification PROFINET
Intégration de bus de terrain dans PROFINET IO
Passerelle
Exemple d’architecture
Proxy
Formations
Diagnostic et maintenance
Faut-il basculer de PROFIBUS à PROFINET ?
En 2 mots
PROFINET IO est l’évolution du réseau PROFIBUS DP vers une base Ethernet. On y retrouve certains des concepts de base qui
ont permis à PROFIBUS de devenir le leader du marché (Simplicité de mise en œuvre, principe de diagnostic, fichier descriptifs…)
tout en améliorant les performances et en intégrant les services propres aux technologies IT.
Organisation
L’association PROFIBUS International (P.I.) qui assure la promotion et le support de PROFIBUS est également responsable de la
technologie PROFINET : profibus.com
En France l’association France PROFIBUS regroupe les offreurs et institutions actifs dans la promotion des 2 technologies. :
profibus.fr
L’association PI a déployé de nombreux centres de compétence et de formation à travers le monde, La France dispose de deux
centres de compétence PROFINET :
MOLEX
AGILiCOM
et d’un centre de formation PROFINET habilité à délivrer des formations certifiées :
AGILiCOM
Normes et standards
La standardisation internationale comporte plus de 20 réseaux de communication industriels (base Ethernet et série) dont certains
sont d’ailleurs obsolètes maintenant. Les spécifications PROFINET IO figurent dans les documents IEC 61158 type 10 et IEC
61784 part 2, 3-3 et 5-3.
Par ailleurs PROFINET IO exploite des fonctions et services IT ayant déjà fait l’objet de standardisation pour des applications
informatiques classiques (Web, FTP, RSTP, SNMP, 802.1Q …).
Marché
PROFINET IO est aujourd’hui une réelle alternative à PROFIBUS DP mais aussi aux autres bus de terrain traditionnels.
Du point de vue de la performance, la supériorité d’un réseau Ethernet tel que PROFINET IO est évidente. Cependant beaucoup
d’installations n’ont pas un besoin immédiat d’amélioration en termes de vitesse, taille de données ou nombre de stations.
Si PROFINET séduit de plus en plus d’utilisateurs c’est que l’offre en matériel est de plus en plus large et que le positionnement
prix d’une architecture Ethernet est désormais tout à fait compétitif.
Porté par ses atouts technologiques mais également par le support de grands acteurs de l’automatisme, PROFINET IO occupe la
place de leader au sein des réseaux Ethernet industriels avec 30% de part de marché.
Evolution du nombre de station PROFINET
Historique
Ethernet longtemps réservé aux applications bureautiques est apparu dans les réseaux d’automatisme fin des années 2000.
D’abord utilisé aux niveaux Supervision et Automate, il s’est rapidement imposé comme l’alternative logique pour la prochaine
génération de réseau d’E/S.
PROFIBUS DP introduit sur le marché au début des années 90 est devenu le leader incontestable des bus de terrain et
PROFINET IO constitue donc son évolution vers Ethernet. Pour autant il ne s’agit pas d’une simple encapsulation du protocole
PROFIBUS dans des trames Ethernet.
Les spécifications de PROFINET ont été élaborées au sein des différents groupes de travail de l’association PI. Au final ce sont
500 ingénieurs issus de nombreuses sociétés qui ont collaborés au développement de PROFINET en se basant sur l’expérience
acquise avec PROFIBUS et en intégrant les nouvelles exigences en termes de performance et de fonctionnalité.
Le standard PROFINET CBA dont le développement est antérieur à PROFINET IO a vocation d’interconnecter des modules
fonctionnels et non de simples équipements, il ne sera pas abordé dans cet article. Le terme de PROFINET désignera
implicitement PROFINET IO.
Domaines d'utilisation
Les domaines d’applications de PROFINET sont les mêmes que PROFIBUS. Cependant grâce à ses caractéristiques il permet
d’atteindre de meilleures performances dans les applications exigeantes notamment le contrôle et la synchronisation d’axes, la
robotique …
L’ambition de PROFINET est de proposer une seule technologie permettant de couvrir les besoins de l’automatisation générale,
les applications temps réel et le temps réel « dur ». Un même réseau PROFINET permet donc d’assurer l’ensemble de ces
échanges.
La transmission de données asynchrone (http, ftp,) reste possible avec tous les équipements y compris ceux qui relèvent de
l’IRT*.
Positionnement de PROFINET
*IRT : Isochronous Real Time.
PROFINET est présent sur l’ensemble des secteurs industriels : Automobile, convoyage, robotique, conditionnement et
emballage, motion control et de plus en plus dans les procédés continus et batch. PROFINET est également embarqué dans des
applications ferroviaires ou marines.
Haut de page
PROFINET et le modèle OSI

Le protocole PROFINET respecte l’organisation en 7 couches du modèle OSI. Les couches 5 et 6 étant inutiles ne sont donc pas
utilisées par les équipements PROFINET. Les couches effectivement utilisées dépendent de la nature du trafic.
Une station PROFINET, est susceptible de gérer 3 types de trafic :
1. Le trafic IT classique sans rapport avec PROFINET, par ex. accéder à la page web de l’équipement.
2. Le trafic PROFINET non temps réel, par ex. configurer une station ou faire un diagnostic.
3. Le trafic PROFINET temps réel qui concerne les données d’entrées/sorties du procédé.
Pour les 2 premiers on utilisera Ethernet, la couche Réseau IP et la couche Transport TCP/UDP. Pour les échanges de données
process, on passe directement d’Ethernet (couches 1 & 2) à la couche applicative PROFINET. Les performances temporelles ne
sont donc pas dégradées par le traitement d’informations inutiles dans le cadre d’une communication industrielle locale.
PROFINET dans le modèle OSI
Caractéristiques de la couche physique
Le réseau PROFINET étant basé sur Ethernet il respecte les standards correspondants. Les stations supportent des connexions
cuivre, fibre optique ou WiFi.
La version cuivre, la plus répandue, est basée sur la norme 802.3u (Fast Ethernet) qui permet une communication 100
Mb/s en full duplex. L’essentiel des équipements dispose d’une connexion de ce type.
La fibre optique est essentiellement utilisée dans le cadre de l’infrastructure et sert à interconnecter les switches entre eux.
Le WiFi est utilisé ponctuellement pour des applications mobiles et/ou difficiles à raccorder physiquement.
Câble et connectique PROFINET
PROFINET est basé sur la technologie ETHERNET, par conséquent il peut fonctionner avec les câbles et connecteurs
ETHERNET classiques. Cependant les contraintes de l’environnement industriel étant plus sévères, PROFINET a défini du câble
spécifique et des connecteurs durcis.
Câble PROFINET
La gaine est de couleur verte. Un câble Ethernet classique est constitué de 4 paires cependant à 100 Mb/s, la vitesse de
PROFINET, seules 2 paires sont utilisées. Le câble PROFINET ne comprend donc que 4 conducteurs. Deux blindages, feuillard et
tresse, protègent les conducteurs. La catégorie du câble est 5e. La constitution du câble permet l’utilisation de la technique Fast
Connect pour la confection.
Structure du câble PROFINET
Sur la base de ces spécifications, il existe différentes variantes de câble PROFINET correspondant à différentes exigences : pose
fixe ou mobile, tenue aux agents chimiques, retardateur de flamme …
Connectique PROFINET
Les connecteurs PROFINET sont étudiés pour être robustes et faciles à confectionner grâce au concept de déplacement d’isolant
du système Fast Connect (déjà utilisé sur PROFIBUS).
Il existe 3 familles de connecteurs :
RJ45 en IP20 ou IP65

M12 en IP 66/67
RJ45 Hybride pour les équipements télé alimentés
Exemples de connecteurs PROFINET
Outre la solution 100 Mb/s qui est la plus largement utilisée, il existe également des solutions câble et connecteurs permettant des
interconnexions 1Gb/s ou des liaisons fibre optique.
Topologies de PROFINET
PROFINET peut être déployé avec les différentes topologies classiques d’Ethernet (Etoile, arborescente, maillé) ou en ligne
comme dans les applications bus de terrain conventionnels. Si les premières sont bien connues et ne diffèrent guère des
architectures classiques, il est intéressant de se pencher sur la topologie en ligne.
Topologie en ligne
Ce mode de câblage s’apparente extérieurement à celui d’un bus de terrain classique pour lequel on constitue une « guirlande »
en chainant les stations les unes après les autres.
Dans les faits il s’agit de quelque chose de très différent. Chaque station intègre un switch, il n’y a pas de continuité électrique du
médium comme c’est le cas avec un bus de terrain. Entre chaque switch, donc entre chaque équipement, il est possible de poser
100 m de câble. Un réseau de 4 stations par exemple peut donc être déployé sur 300 m, 5 stations : 400 m, 11 stations : 1 km.
Le principal intérêt de cette topologie réside dans la réduction du câblage et des éléments d’infrastructure et par conséquent des
coûts. Son point faible concerne la disponibilité. Si l’on déconnecte ou si l’on coupe l’alimentation d’une station tous les
équipements connectés derrière seront perdus. Des solutions de redondance permettent de supprimer ou réduire l’impact d’un tel
évènement.
Architecture PROFINET en Daisy chain
Redondance
Cette rubrique ne traite que de la redondance medium, la redondance système n’est pas abordée. Il existe deux catégories de
redondance :
1. La première détecte le défaut et cicatrise le réseau plus ou moins rapidement.

2. La deuxième catégorie qu’on appelle Bumpless redundancy envoie les trames en double par 2 chemins différents, il n’y a
donc aucune perte d’information.
PROFINET utilise le protocole MRP (Media Redundancy Protocol) qui peut convenir pour toutes les applications peu ou pas
exigeantes. Il est normalisé IEC Le principe est basé sur un anneau dont un des switch fonctionne en Media Redundancy
Manager (MRM) et les autres en Media Redundancy Client (MRC). Ces switches peuvent être des éléments d’infrastructure ou
intégré sur un équipement.
Principe de fonctionnement
En fonctionnement normal, le MRM bloque un des ports de l’anneau (2).Toutes les trames de l’API sont transmises sur le port (1)
Lorsqu’il détecte une rupture il retransmet les trames sur les 2 ports en fonction de l’endroit du défaut. Les trames pour A, B et C
passent par (1), les trames pour D, E et F passent désormais par (2). Cette cicatrisation s’opère en moins de 200 ms.
Anneau MRP Fonctionnement normal
Anneau MRP en cas de défaut
MRP est plus rapide que les protocoles de redondance bureautiques (STP, RSTP) mais peut s’avérer trop long pour des
applications critiques. Dans ce cas, il faut envisager l’utilisation d’un protocole de type Bumpless*. PROFINET a spécifié MRPD
qui est une évolution de MRP.
La structure est toujours basée sur un anneau mais les trames de données sont simultanément envoyées sur les 2 ports de
l’anneau, l’équipement destinataire ne prendra en compte qu’un des deux messages, si une voie est interrompue, 1 seul message
arrivera mais la continuité de service sera assurée.
Haut de page
Constituants d’un réseau PROFINET
Les 3 différentes stations PROFINET
Il existe 3 type de stations :
IO Controller : C’est la station qui initie et gère les échanges, il s’agit typiquement d’un automate ou d’un PC.
IO Device : Un équipement terrain qui est assigné à un IO Controller typiquement des E/S, variateurs, passerelles, IHM …
IO Supervisor : Une station d’ingénierie permettant la configuration et le diagnostic d’un réseau PROFINET IO,
typiquement un atelier logiciel sur PC.
Certains switches peuvent également être IO Device. Cette fonctionnalité est utile pour remonter des informations sur la topologie
et la santé du réseau vers l’IO Controller.
Intégration des équipements PROFINET
À chaque équipements PROFINET IO Device est obligatoirement associé un fichier descriptif de type GSD qui comporte les
informations nécessaires pour que l’IO Supervisor puisse les intégrer dans I’IO Controller.
Les différentes étapes de l’ingénierie :
Principe d’intégration des IO Device PROFINET
1. Les fichiers descriptifs (GSD) des différents équipements sont chargés dans la bibliothèque de l’IO Supervisor.
2. Configuration du réseau PROFINET et paramétrage des IO Device.
3. Transfert du projet dans l’IO Controller.
4. L’IO Controller vérifie la présence et l’identité des IO Device et leur envoie leurs paramètres. Les stations passent ensuite
en échange de données
La 2ème étape (la configuration) mérite un peu plus d’explications.
Configuration PROFINET
On commence par donner un nom à chaque IO Device. Ce nom devra correspondre au nom mémorisé dans l’appareil réellement
connecté.
La configuration d’un IO Device consiste à définir les données qui seront échangées avec l’IO Controller. Cette configuration
dépend du type et de la composition de la station. Dans le cas d’un IO Device simple le constructeur a prédéfini les données
échangées et il n’y a pas moyen de les modifier. Par exemple 8 bits d’entrée et 8 bits de sortie.
Pour les appareils plus complexes et/ou modulaires le volume et le type de données échangés dépendent de la composition de la
station. En effet, selon que la tête de station accueille 2 modules ou 10, le volume d’information ne sera pas le même.
Structure d’une station PROFINET modulaire
L’ io1 ci-dessus, est une station d’E/S déportée comportant 4 cartes :
SLOT 1 délivre 8 bits d’entrée(1 octet).

SLOT 2 reçoit 8 bits de sortie (1 octet).
SLOT 3 & 4 délivrent chacun 4 valeurs analogiques (4 x 2 octets).
La configuration d’io1 correspond à 17 octets en Entrée et 1 octet en Sortie.
Les utilisateurs habitués à PROFIBUS ne seront pas dépaysés lors de la configuration des IO Devices car les principes de
configuration des modules sont identiques.
On définira également la période de production des variables, par exemple 2 ms ainsi que le time out qui permettra de signaler un
défaut de communication par exemple : 6 ms.
Le paramétrage permet de définir des paramètres de fonctionnement statiques, par ex. valeur de repli, type d’entrée (0-10V, 4-20
mA…).
Il est également possible de définir une topologie de référence (ce n’est cependant pas une obligation). L’IO Controller génèrera
une alarme si la topologie est modifiée, ceci même si PROFINET reste opérationnel.
Echange des données process
Alors que PROFIBUS fonctionne suivant un principe Maître-esclave, PROFINET quand à lui utilise le mécanisme de Producteur –
Consommateur.
Les IO Devices produisent les entrées qui sont consommées par l’IO Controller et ce dernier produit les sorties qui sont
consommées par les IO Devices. Les données sont transmises de manière autonome sur le réseau en fonction du rythme défini
lors de la configuration.
Par exemple
device-1 :
rafraichit ses valeurs d’entrée/sorties toutes les 1 ms.
device-2 :
rafraichit ses valeurs d’entrée/sorties toutes 4 ms.
Il est ainsi possible d’ajuster la charge globale du réseau en priorisant les données urgentes. Dans notre exemple, les E/S device-
1 seront rafraîchies 1000 fois/sec alors que celles de device-2, moins urgentes, ne seront rafraichies que 250 fois/sec.
Scrutation des IO Device PROFINET
Rafraichissement de 2 IO Device
Le temps de rafraichissement et le volume de données échangés impacte directement l’occupation de la bande passante
d’Ethernet. Dans la majorité des cas le trafic PROFINET restera bien inférieur à 10%.
Cependant, dans des installations comportant un grand nombre d’IO Device la charge peut devenir importante. Il conviendra dans
ce cas de personnaliser le temps de rafraichissement plutôt que de généraliser un cycle rapide pour toutes les variables.
La figure ci-dessous permet d’estimer l’occupation du réseau en fonction du nombre d’IO Device.
Influence du nombre de stations sur la charge réseau
Identification/ adressage des stations
Dans le chapitre PROFINET et le modèle OSI nous avons vu que les échanges de données process n’exploitent pas les couches
Réseau et Transport. Les stations ne sont donc pas identifiées par leur adresse IP ni par une adresse physique comme c’est le
cas pour PROFIBUS.
L’identification des différents appareils PROFINET IO se fait par un nom d’équipement. PROFINET utilise le protocole DCP
(Discovery Protocol) pour rechercher et nommer les stations PROFINET IO sur un réseau. C’est un protocole de niveau 2 qui ne
fait pas appel à IP.
Au démarrage, l’automate recherche chacune des stations configurées grâce à son nom. Ce nom d’équipement peut être assimilé
à l’adresse physique que l’on règle sur PROFIBUS. Il récupère ainsi l’adresse MAC qui servira à construire les trames Ethernet,
ainsi que l’adresse IP qui sera utilisée pour les opérations d’échanges acycliques (configuration, diagnostic …).
Les attributs indispensables d’une station sont donc :
nom équipement,
adresse MAC,
adresse IP et masque sous réseau.
La configuration du nom d’équipement et de l’adresse IP peut se faire de plusieurs manières :
via le serveur web du Device IO, si disponible,

via un utilitaire (par exemple : Primary Setup Tool, Netilities…),
via la station IO Supervisor.
Nota Bene : l’adresse IP peut également être affectée automatiquement par l’IO Controller lors du démarrage, dans ce cas elle est
dérivée à partir de l’adresse IP de l’automate et d’un numéro d’ordre.
Haut de page
Reconnaissance de topologie
Le protocole LLDP (Link Layer Discovery Protocol) est un protocole standard selon IEEE 802.1AB. PROFINET l’utilise pour
permettre à l’IO Controller et IO Supervisor de connaitre et surveiller la topologie.
Le principe de ce protocole est de permettre aux équipements de faire une découverte de leur voisinage immédiat.
Dans l’exemple ci-contre par exemple : Io2 sait qu’il est relié au port 4 du switch sw1 par son port 1 et au port 1 de io3 par son port
2. Il en est ainsi de tous les équipements, chacun sait à quels voisins il est connecté et par quels port.
Reconnaissance de la topologie via LLDP
Connaissant les liens qui unissent les équipements, il est possible de reconstituer la topologie.
L’IO Controller peut ainsi signaler une modification de la topologie de référence et un IO Supervisor est capable de représenter la
topologie sous forme graphique.
Topologie en ligne sur un IO Supervisor
Un autre intérêt de l’exploitation de LLDP par PROFINET concerne le remplacement d’appareil.
Remplacement d’un IO Device
Le protocole LLDP (Link Layer Discovery Protocol) est un protocole standard selon IEEE 802.1AB. PROFINET l’utilise pour
permettre à l’IO Controller et IO Supervisor de connaitre et surveiller la topologie.
Le principe de ce protocole est de permettre aux équipements de faire une découverte de leur voisinage immédiat.
Diagnostic
Le concept de diagnostic de PROFINET est particulièrement abouti. Il s’inspire fortement de ce qui était déjà disponible sur
PROFIBUS. En fonction de leur nature, les défauts sont affectés à la source suivant une hiérarchie Station / Slot / Subslot.
Structure de diagnostic PROFINET
Exemple
La station io1 signale un défaut provenant du slot 3 et concernant le Subslot 2. Le constructeur de l’équipement peut donner des
détails complémentaires sur l’origine précise du défaut, par ex. « Court- circuit sur la voie 2 », ces détails sont renseignés dans le
fichier GSD.
Accès aux informations de diagnostic
Il y a 3 solutions pour accéder aux diagnostics :
IO Controller qui est le premier destinataire de l’alarme.

IO Supervisor qui peut aller consulter l’état général de l’installation et d’un IO Device en particulier.
Navigateur Internet qui permettra de se connecter sur le serveur Web de l’équipement (si dispo) et d’afficher la page
diagnostic.
En général l’alarme remonte vers l’IO Controller permettant une position de repli, le cas échéant, et l’on utilise l’IO Supervisor ou le
serveur Web pour affiner le diagnostic.
Catégories d’alarme
Les alarmes sont classées en fonction de leur sévérité et donc de leur impact sur l’exploitation.
Classification des alarmes PROFINET

Diagnostic réseau
PROFINET peut également générer des alarmes en cas de défaillance ou perte d’un lien Ethernet, changement de la topologie,
activation de la redondance…
PROFINET étant basé sur les standards Ethernet, un réseau comportant des équipements PROFINET est donc susceptible de
transporter d’autres données, par exemple pour consulter le serveur Web d’un équipement.
Cette ressource que constitue le réseau global est exploitée pour des données process (urgente) et d’autres communications (non
urgente). À certain moment, il est donc possible que deux requêtes doivent être acheminées simultanément ce qui est impossible.
PROFINET utilise le standard Ethernet 802.1q qui définit 8 niveaux de priorité ; 0, moins prioritaire, à 7, plus prioritaire. Les trames
de données PROFINET sont émises avec le niveau 6 elles seront donc transmises avant le trafic IT standard.
Dans l’exemple ci-dessus, l’IO Controller envoie une consigne à destination de io2, au même moment le PC souhaite consulter la
page Web de io3. Les deux trames arrivent simultanément l’une sur le port 1, l’autre sur le port 2 du switch. Il faut les faire transiter
par le port 4 pour qu’elles parviennent à destination. Grâce à sa haute priorité, la trame PROFINET sera transmise immédiatement
alors que la requête Web du PC devra attendre la disponibilité du port.
Wireless
Certaines applications demandent une communication sans fil soit pour des raisons techniques, soit parce qu’une liaison filaire
aurait un cout prohibitif. Pour ces besoins PROFINET exploite le standard WiFi. On utilise des points d’accès et des clients pour
établir ces liaisons sans fil, à noter cependant qu’il existe également des IO Devices intégrant directement une liaison WiFi. Pour
l’utilisation de PROFINET IO Safety wireless, le standard recommandé est le 802.11a (5 Ghz).
Attention : la vitesse de transmission plus faible peut conduire à augmenter le temps de cycle et réduire le nombre de
clients par point d’accès.
Par ailleurs pour garantir une transmission fiable, il est recommandé de réaliser au préalable une étude de site afin de vérifier
l’occupation et la charge des différents canaux et l’atténuation du signal aux endroits critiques. Les applications courantes de
PROFINET sans fil sont les ponts roulants, les véhicules mobiles automatiques, les grues et portiques, les terminaux de dialogue
mobiles …
Exemple d’architecture PROFINET sans fil
Haut de page
Profils PROFINET
Tout comme PROFIBUS, PROFINET a élaboré des spécifications particulières pour répondre à des besoins communs à une
famille de produits (variation vitesse, pesage…) ou à une application (sécurité, efficacité énergétique …).
Ces spécifications complémentaires portent le nom de profils, ils visent à garantir l’interopérabilité au niveau applicatif de produits
issus de constructeurs différents. Ci-dessous l’exemple du profil PROFIsafe.
PROFIsafe via PROFINET
PROFIsafe est un profil de PROFINET garantissant une transmission sure des informations de sécurité. Il a été standardisé sous
IEC 61784-3-3 et garantit un niveau SIL3 dans la transmission des données de sécurité. Il est donc possible de rapatrier des
informations de sécurité câblées sur des IO Devices vers l’automate de sécurité grâce à un réseau PROFINET. Des équipements
de sécurité PROFIsafe et des IO Device PROFINET standard peuvent cohabiter sur le même réseau PROFINET.
La communication PROFIsafe est transmise sur le même réseau que la communication PROFINET standard. Certaines trames
PROFINET contiennent à la fois des données cyclique classiques et des données PROFIsafe. La transmission des données
Safety peut se faire via l’infrastructure classique (cuivre) mais également en WiFi ce qui peut générer de substantielles économies.
Exemple d’architecture PROFINET avec PROFIsafe
PROFINET IRT
IRT signifies Isochronous Real Time. PROFINET dans sa version normale permet d’atteindre des temps de rafraîchissement de 1
ms. Ce temps est largement suffisant pour la plupart des applications, cependant certaines applications particulières ont besoin
d’un temps de rafraichissement encore plus bas avec une notion de synchronisme. C’est-à-dire qu’il il faut assurer, par exemple,
un temps de cycle de 250 µs de manière constante.
PROFINET IRT permet un temps de rafraichissement de 250 µs (voire moins) en respectant un jitter de 1µs max.
En résumé un cycle sera au minimum de 249 µs et au maximum de 251 µs.
Pour garantir ces performances, il faut bien sûr que l’équipement soit conforme IRT mais l’infrastructure (switches) également doit
être IRT.
Le principe général d’IRT consiste à réserver une partie de la bande passante à l’usage exclusif des trames IRT, toute autre
communication sera interdite dans cette tranche de temps.
Répartition des trames dans le temps de cycle
Le graphique ci-dessus représente un exemple de la variabilité du cycle en fonction du mode de transmission. Le trafic IT normal
présente une variabilité de 100%, le cycle nominal de 100 ms peut descendre à 90 ms ou monter à 190 ms. Le jitter du trafic RT
(Real Time), standard de PROFINET est de 15%. Le cycle va de 9,5 à 11 ms. Le cycle du trafic IRT est précis à ±1 µs.
Certification PROFINET
Contrairement à Profibus pour lequel la certification est recommandée mais facultative, tous les équipements PROFINET IO
doivent obligatoirement être certifiés avant de pouvoir être commercialisés. Il existe 3 niveaux de certification correspondant aux
classes A, B et C. La certification est assurée par 8 laboratoires indépendants : 5 en Europe, 1 en Chine, 1 au Japon et 1 aux
USA.
Exigences en regard de la classe de conformité
Les centres de compétence, familiers de la technologie et des procédures sont capables d’accompagner les constructeurs
d’équipements dans leur demande de certification ce qui permet un gain de temps tout en sécurisant la démarche.
Intégration de bus de terrain dans PROFINET IO

Par rapport aux technologies de bus de terrain traditionnelles (Modbus, PROFIBUS, CAN …) PROFINET IO constitue une
nouvelle technologie qui vient souvent s’insérer sur un site et donc dans un environnement existant. Il est donc parfois nécessaire
d’intégrer soit des équipements soit même un réseau dans PROFINET.
Il existe plusieurs solutions.

Dans certains cas il suffit de remplacer la tête de station ce qui peut s’avérer le plus pertinent tant d’un point de vue technique
qu’économique. Si ce n’est pas possible il y a la solution de la passerelle ou du proxy.
Passerelle
Une passerelle gère 2 protocoles différents, dans notre cas elle se comporte comme un IO Device coté PROFINET et elle
s’intègre de la même manière qu’un autre IO Device. De l’autre côté elle interroge (maitre) ou reçoit les données en provenance
d’un ou plusieurs équipements via un bus de terrain classique.
La passerelle AGILiGATE permet d’intégrer un ou plusieurs équipements MODBUS dans une architecture PROFINET. La mise en
œuvre se fait avec les outils PROFINET standards. Un serveur Web permet une visualisation des données échangées et du
diagnostic avancé.
Exemple d’intégration d’équipements Modbus dans PROFINET
Proxy
Une passerelle gère 2 protocoles différents, dans notre cas elle se comporte comme un IO Device coté PROFINET et elle
s’intègre de la même manière qu’un autre IO Device. De l’autre côté elle interroge (maitre) ou reçoit les données en provenance
d’un ou plusieurs équipements via un bus de terrain classique.
Un utilitaire permet de convertir les fichiers GSD des esclaves PROFIBUS en GSD PROFINET. Après quoi ils sont intégrés de
manière classique grâce à l’IO Supervisor. Le Proxy se charge de masquer la différence aux yeux de l’IO Controller.
Intégration de PROFIBUS dans PROFINET
Haut de page
Formations
PROFINET est certes basé sur des standards Ethernet mais comme cela a été décrit tout au long de ce tutorial il s’agit d’une
technologie de pointe adaptée aux besoins de l’automatisme. Des formations certifiées dont le contenu a été défini par
l’association PROFIBUS INTERNATIONAL sont dispensées par les centres de formation agréés. Pour gagner en temps et en
sécurité dans le déploiement de PROFINET, les utilisateurs auront avantage à se former.
AGILiCOM vous propose une gamme de formations adaptés aux besoins de chacun.
Plus de renseignements sur les formations PROFINET IO ici.
Diagnostic et maintenance
Les réseaux Ethernet sont très différents dans leur structure et leur déploiement des bus de terrain traditionnels. Ces derniers
partagent le même média. En cas de défaillance d’un des composants du réseau (station, connecteur, câble…) une ou plusieurs
stations pourront être affectées de manière permanente ou aléatoire. Dans un réseau PROFINET chaque lien forme un segment
électrique indépendant. Un défaut sur ce lien n’affectera que les 2 équipements aux extrémités. Par exemple un court-circuit ne
pourra jamais se propager aux autres stations PROFINET du réseau. De ce point de vue, la maintenance s’en trouvera simplifiée.
Si un équipement ne répond plus il suffit de contrôler le lien qui le relie au réseau.
Une autre différence concerne la spécialisation d’un bus de terrain et l’universalité d’Ethernet. Un bus traditionnel, par ex :
PROFIBUS, accueillera exclusivement des équipements dialoguant sous PROFIBUS, pas de stations Modbus, ASi ou CAN. Le
réseau PROFINET est basé sur Ethernet et il est donc possible de partager l’infrastructure et de connecter des stations Modbus
TCP, Ethernet IP… ainsi que des équipements qui n’ont rien d’industriel ; une caméra IP, des PC bureautique, des imprimantes,
des points d’accès WiFi…
Le trafic ainsi généré peut avoir un impact sur le fonctionnement et les performances de PROFINET. Dans certains cas le matériel
est officiellement connecté dans d’autres il s’agit d’hôtes clandestins permanent ou non.
Pour avoir une bonne vision du fonctionnement du réseau et donc des anomalies, il faut privilégier des équipements
d’infrastructure (switch) administrables. En effet, ces derniers intègrent des fonctions avancées en termes de diagnostic, de
filtrage, de redondance etc...
Ces informations sont mises à disposition sur un serveur Web intégré ou via le protocole SNMP*. Ce dernier permettra la mise en
place d’un système NMS*. Le NMS peut être considéré comme un outil de supervision dédié au réseau. Il le surveille et signale
les évènements ; changement de topologie, connexion interrompue, charge anormale, basculement de la redondance …
NMS Sinema Server de Siemens
NMS Hi-Vision
Pour vérifier rapidement le bon fonctionnement d’une installation PROFINET et le respect des performances, Netilities permet de
récolter automatiquement les principaux paramètres. C’est un outil particulièrement utile lors de la réception du réseau car il va
également simplifier la documentation en générant un rapport automatique.
En cas de panne, nos experts effectuent un diagnostic. Ils identifient les dysfonctionnement et vous proposent des
solutions pour rétablir le bon fonctionnement de votre réseau. Pour prévenir ces dysfonctionnement, ils peuvent établir
une audit de votre installation en amont.
*SNMP: Simple Network Management Protocol (Protocole applicative dédié à la surveillance et à la gestion d’une infrastructure
informatique). *NMS: Network Management Station (Station de contrôle fédérant les informations et évènements du réseau).
Faut-il basculer de PROFIBUS à PROFINET ?
Il est bien évidemment impossible de répondre simplement par OUI ou NON à cette question. On peut bien sur comparer les
fonctionnalités des 2 solutions mais il faudra également tenir compte de chaque contexte particulier. La base installée, la formation
du personnel, les pièces détachées, les outils de maintenance et diagnostic, les extensions et rewamping à venir.
À de rares exceptions près, les performances de PROFIBUS en nombre de stations et vitesse de rafraichissement sont
suffisantes, l’intérêt d’une architecture PROFINET sera plus dicté par des considérations de fonctionnalités et/ou d’architecture.
Comparatif PROFIBUS PROFINET
PROFIBUS DP a prouvé son efficacité et des dizaines de milliers de sites industriels fonctionnent grâce à ce réseau. Il n’est donc
pas près de disparaître et continuera son développement. Cependant aujourd’hui, c’est Ethernet qui concentre les avancées en
termes de performance et innovation dans le domaine des automatismes industriels, il est donc légitime et pertinent d’évaluer la
solution PROFINET lorsque de nouveaux investissements sont envisagés.
Vous souhaitez un conseil, un point de vue, contactez nous.
Haut de page
<- Retour aux tutoriaux
AGILICOM 2021

Profinet

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Profinet

Transféré par

Droits d'auteur :

Formats disponibles

26/01/2021 Tutorial PROFINET IO - AGILiCOM

Vous êtes ici > Tutorial ->PROFINET IO

et d’un centre de formation PROFINET habilité à délivrer des formations certifiées :

Evolution du nombre de station PROFINET

*IRT : Isochronous Real Time.

PROFINET et le modèle OSI

Une station PROFINET, est susceptible de gérer 3 types de trafic :

PROFINET dans le modèle OSI

Caractéristiques de la couche physique

Câble et connectique PROFINET

Structure du câble PROFINET

Il existe 3 familles de connecteurs :

RJ45 en IP20 ou IP65

Exemples de connecteurs PROFINET

Architecture PROFINET en Daisy chain

1. La première détecte le défaut et cicatrise le réseau plus ou moins rapidement.

Anneau MRP Fonctionnement normal

Anneau MRP en cas de défaut

Constituants d’un réseau PROFINET

Les 3 différentes stations PROFINET

Il existe 3 type de stations :

Intégration des équipements PROFINET

Les différentes étapes de l’ingénierie :

Principe d’intégration des IO Device PROFINET

La 2ème étape (la configuration) mérite un peu plus d’explications.

Structure d’une station PROFINET modulaire

L’ io1 ci-dessus, est une station d’E/S déportée comportant 4 cartes :

SLOT 1 délivre 8 bits d’entrée(1 octet).

La configuration d’io1 correspond à 17 octets en Entrée et 1 octet en Sortie.

Echange des données process

Scrutation des IO Device PROFINET

Influence du nombre de stations sur la charge réseau

Identification/ adressage des stations

Les attributs indispensables d’une station sont donc :

La configuration du nom d’équipement et de l’adresse IP peut se faire de plusieurs manières :

via le serveur web du Device IO, si disponible,

Reconnaissance de la topologie via LLDP

Topologie en ligne sur un IO Supervisor

Un autre intérêt de l’exploitation de LLDP par PROFINET concerne le remplacement d’appareil.

Remplacement d’un IO Device

Structure de diagnostic PROFINET

Accès aux informations de diagnostic

Il y a 3 solutions pour accéder aux diagnostics :

IO Controller qui est le premier destinataire de l’alarme.

Classification des alarmes PROFINET

Priorisation des trames PROFINET

Priorisation des trames PROFINET

Exemple d’architecture PROFINET sans fil

PROFIsafe via PROFINET

Exemple d’architecture PROFINET avec PROFIsafe

En résumé un cycle sera au minimum de 249 µs et au maximum de 251 µs.

Répartition des trames dans le temps de cycle

Exigences en regard de la classe de conformité

Intégration de bus de terrain dans PROFINET IO

Il existe plusieurs solutions.

Exemple d’intégration d’équipements Modbus dans PROFINET

Intégration de PROFIBUS dans PROFINET

Plus de renseignements sur les formations PROFINET IO ici.

NMS Sinema Server de Siemens

Faut-il basculer de PROFIBUS à PROFINET ?

Comparatif PROFIBUS PROFINET

Vous souhaitez un conseil, un point de vue, contactez nous.

<- Retour aux tutoriaux
