Faculté des Sciences/ Université d’Alger 1 TD –RDM– 2eme année Architecture

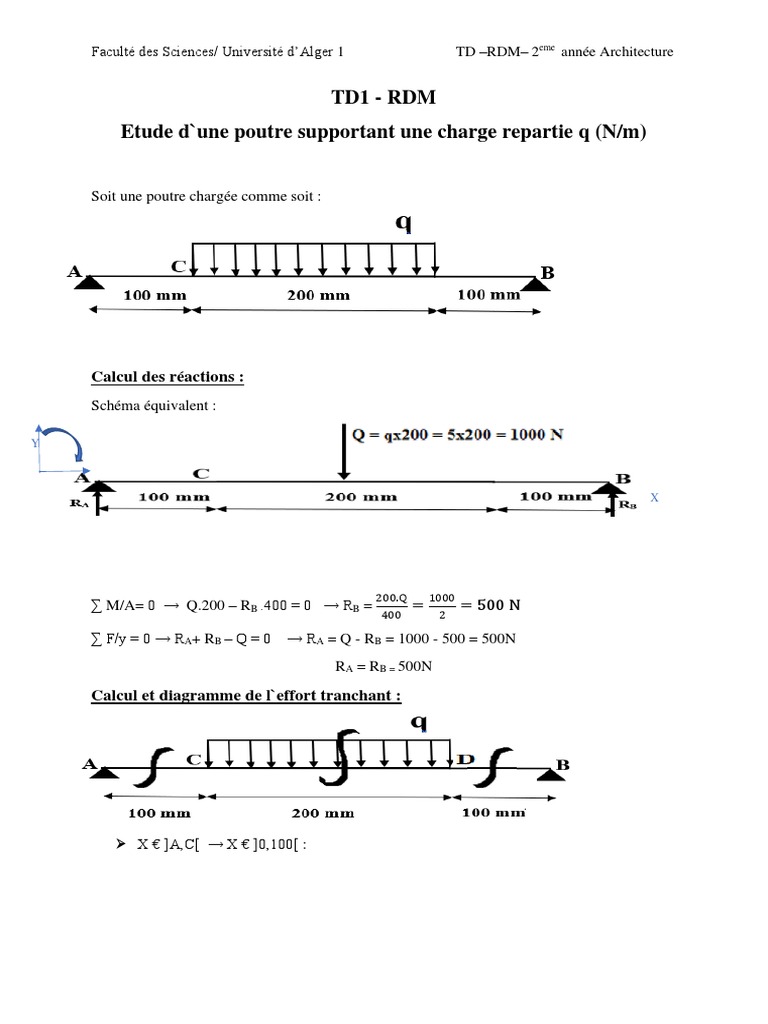

TD1 - RDM
Etude d`une poutre supportant une charge repartie q (N/m)

Soit une poutre chargée comme soit :

Calcul des réactions :

Schéma équivalent :

200.Q 1000
∑ M/A= 0 → Q.200 – RB .400 = 0 → RB = = = 500 N
400 2

∑ F/y = 0 → RA+ RB – Q = 0 → RA = Q - RB = 1000 - 500 = 500N

RA = RB = 500N
Calcul et diagramme de l`effort tranchant :

➢ X € ]A,C[ → X € ]0,100[ :
Faculté des Sciences/ Université d’Alger 1 TD –RDM– 2eme année Architecture

Y
C

X
C
∑ F/y = 0 → RA – T(X) = 0 → T(X) = RA = 500 N

L`effort tranchant [T est constant : au point A T(A) = 500 N et au point C T(C) = 500 N]
➢ X € ]C,D[ → X € ]100,300[ :
Y
C

X
C
∑ F/y = 0 → RA - q (x - AC) - T(X) = 0 → T(X) = RA- q (x - AC)
→T(X) = RA - q (x - 100)
• X=100 → T(X)= 500N
• X=300 → T(X)= -500N

L`effort tranchant [T au point C T(C) = 500 N et au point D T(D) = -500 N]

➢ X € ]D,B[ → X € ]300,400[ :

La force (Q = q.CD) est appliquée

au milieu du tronçon CD
∑ F/y = 0 → RA- Q – T(X) = 0 → T(X) = RA - Q Y
T(X) = 500 – 1000 C
T(X) = -500N
X
C

L`effort tranchant [T est constant : au point D T(D) = -500 N et au point B T(B) = -500 N]
Point A C D B
X 0 100 300 400
T(X) 500 500 -500 -500
Faculté des Sciences/ Université d’Alger 1 TD –RDM– 2eme année Architecture

T (N)

500 X € ]C,D[ → X € ]100,300[ :

T(X)= 0 → T(X) = RA - q (X - 100) = 0
→ X = 200 mm

A (X=0) C (X=100) D (X=300) B (X=400)

X (mm)

-500

Calcul et diagramme des moments fléchissant :

➢ X € ]A,C[ → X € ]0,100[ :
Y
C

X
C

∑ M/O = 0 → RA .X – M (X) = 0 → M (X) = RA . X

• X =0 → M (X) = 0
• X= 100 → M (X) = 500.100 = 50000 N.mm = 50 N.m

➢ X € ]C,D[ → X € ]100,300[ :
Faculté des Sciences/ Université d’Alger 1 TD –RDM– 2eme année Architecture

(X−AC)
∑ M/O = 0 → RA .X - q. (X - AC) - M (X) = 0
2

(𝑋−𝐴𝐶) (𝑋−𝐴𝐶)2
→ M (X) = RA .X - q. (X - AC) . → M (X) = RA.X - q
2 2

•X = 100 → M (X) = RA . 100 = 500 . 100 = 50000 N.mm = 50 N.m

(300−100)
• X = 300 → M (X) = 500.300 -5.(300-100). = 50000 N.mm =50N.m
2

(X−AC)2
M (X) = RA.X - q est une équation de parabole.
2

Extrêmes :
▪ 1ere caractéristique graphique : tangente horizontale (maximum)
▪ 2eme caractéristique analytique extrême là ou la dérivé s`annule
d M(X)
= 0 → RA.X - q (X – AC) = 0 → X = 200 mm
dX
Donc : pour une valeur de X = 200 mm, M (X = 200) = Mf Max
(200−AC)2
Mf Max (X= 200) = RA.200 - q
2

(𝟐𝟎𝟎−𝟏𝟎𝟎)𝟐
Mf Max (X= 200) = 500.200 - 5 = 75000 N.mm = 75N.m
𝟐

➢ X € ]D,B[ → X € ]300,400[ :

La force (Q = q.CD) est

appliquée au milieu du tronçon
CD
Faculté des Sciences/ Université d’Alger 1 TD –RDM– 2eme année Architecture

∑ M/O = 0 → RA .X - Q. (X – AC – CD/2) - M (X) = 0

→ M (X) = RA .X - Q. (X – AC – CD/2)
→ M (X) = 500 .X - 1000. (X – 100 – 200/2)
→ M (X) = 500 .X - 1000. (X – 200)
• X = 300 → M (X) = 50000 N.mm = 50 N.m
• X = 400 → M (X) = 0 N.m

Point A C X= Mf Max D B
X (mm) 0 100 200 300 400
M (X) (N.m) 0 50 75 50 0

Diagramme des moments flechissants

80
M(X) N.m

70

60

50

40

30

20

10
X (mm)
0
0 50 100 150 200 250 300 350 400 450
