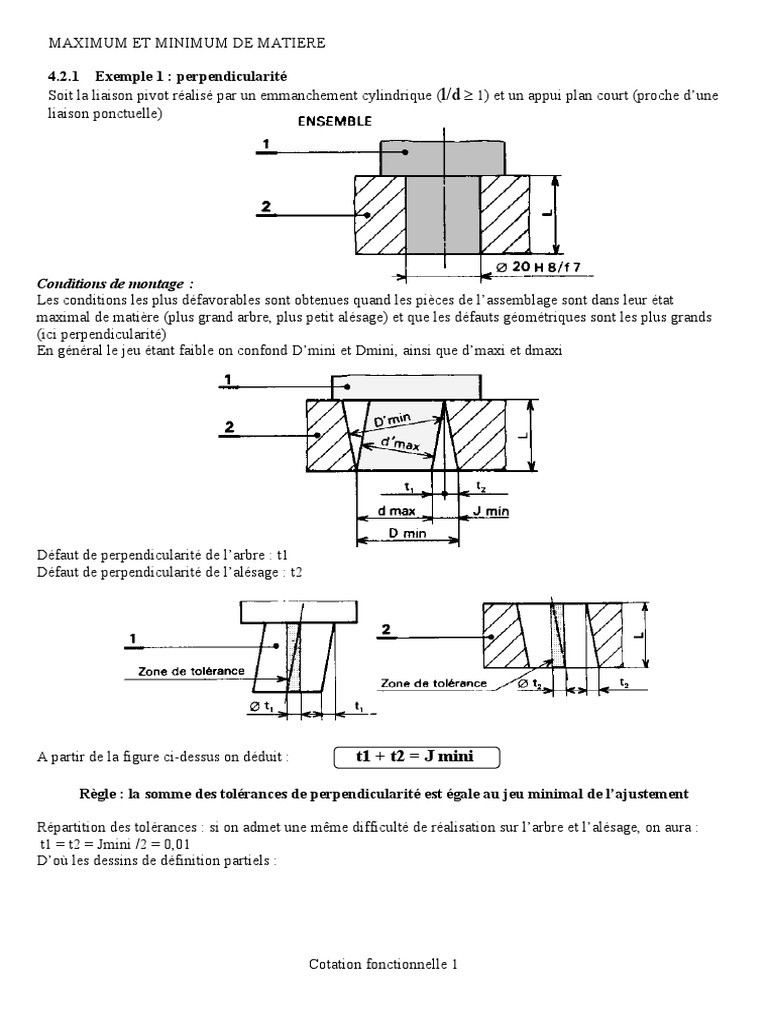

Conditions de montage :
Les conditions les plus défavorables sont obtenues quand les pièces de l’assemblage sont dans leur état
maximal de matière (plus grand arbre, plus petit alésage) et que les défauts géométriques sont les plus grands
(ici perpendicularité)
En général le jeu étant faible on confond D’mini et Dmini, ainsi que d’maxi et dmaxi
Règle : la somme des tolérances de perpendicularité est égale au jeu minimal de l’ajustement
Répartition des tolérances : si on admet une même difficulté de réalisation sur l’arbre et l’alésage, on aura :
t1 = t2 = Jmini /2 = 0,01
D’où les dessins de définition partiels :
Cotation fonctionnelle 1
Principe du maximum de matière
Dans la cas où les pièces ne sont pas dans leur état maximal de matière, le jeu réel est supérieur au jeu minimal.
J réel > j mini
Dans ce cas le montage est possible avec des pièces dont les tolérances de perpendicularité t’1 et t’2
sont supérieures à t1 et t2 avec : t’1 + t’2 = J réel d’où :
Cotation fonctionnelle 2
Pour ne pas éliminer les composants dont le montage est encore possible, on écrit à la suite de la tolérance
géométrique le symbole M , ce symbole indique :
que la tolérance de perpendicularité a été calculée dans le cas du maximum de matière
qu’un dépassement de la tolérance de perpendicularité est possible lorsque les pièces ne sont pas au
maximum de matière
! Dans le cas d’un ajustement de type Hh, le jeu minimal est nul ce qui entraîne des défauts de
perpendicularité nuls
Cotation fonctionnelle 3
données : 40 H8 f7 : Ja mini = 0,025
20 H8 f7 : Jb mini = 0,020
la condition de montage est J mini = 0, ce qui donne la condition :
0 mini = -R2 maxi – t2/2 – r2 maxi + R1 mini – t1/2 – R1 mini
en ordonnant : (t1+t2)/2 = (R1 mini – R2maxi) + (r1 min – r2 maxi) t1 + t2 = Ja min + Jb mini
régle: la somme des tolérances de coaxialité est égale à la somme des jeux minimaux
répartition des tolérances : on peut proposer t1 = 0,03 et t2 = 0,015 (alésage plus difficile à réaliser que
l’arbre)
Principe du maximum de matière :
Dans le cas où les pièces ne sont pas dans leur état maximal de matière, le jeu réel est supérieur au jeu
minimal. L’interchangeabilité est encore possible avec des pièces dont les tolérances de coaxialité sont
supérieures à t1 et t2.
La relation précédente devient : t’1 + t’2 = ja réel + Jb réel
Ce qui conduit à :
t’1 = t1 + (D1 réel – D1 mini)+( d1 réel–d1 mini)
t’2 = t1 + (D2 maxi – D2 réel)+( d2 maxi–d2 réel)
Avantage : on accepte des pièces aptes au montage alors qu’elles auraient été refusées dans le cas d’une
cotation non maxi matière.
Cotation fonctionnelle 4
Il s’agit sur cet exemple du montage d’une clavette dans son logement arbre et dans son logement moyeu, la
condition de montage la plus défavorable est réalisée quand les pièces sont dans leur état maximal de matière
et que les défauts de symétrie sont les plus grands.
t1 + t2 = Ja mini + Jb mini
Régle : la somme des tolérances de symétrie est égale à la somme des jeux minimaux des ajustements
Principe du maximum de matière :Si les éléments concernés ne sont pas dans leur état maximal de matière ,
les tolérances de symétrie peuvent être dépassées en fonction des jeux réels.
t’1 = t1 + (D1 réel – D1 mini)+( L réel–L mini)
t’2 = t1 + (d maxi – d réel)+( l maxi–l réel)
Zone de tolérance projetée :
La zone de tolérance pour la rainure de l’arbre s’inscrit en utilisant la zone de tolérance projetée, car dans le
calcul la zone de tolérance va au-delà de l’arbre. Mais pour les rainures de faible hauteur, il n’est pas essentiel
de spécifier cette prolongation de la tolérance car les écarts sont infimes.
Cotation fonctionnelle 5
Condition de montage :
Il s’agit du montage d’une bride de tyauterie, les trous étant à leur diamètre minimal, doivent lasser passer un
boulon de diamètre maximal. Le centrage des deux brides est réalisé par un ajustement de 90 H11d11
Cote théorique : cote encadrée sur le dessin pour montrer qu’il n’y a pas oubli de la tolérance mais que celle-ci
est précisée ailleurs : les cotes théoriques d’un même assemblage sont identiques.
L’axe réel des trous est au plus distant de l’axe théorique de (Dmini-dmaxi)/2, ce qui entraîne que la zone de
tolérance de position est un cylindre de révolution admettant pour axe l’axe théorique du boulon (qui est aussi
celui des trous) et dont la section droite est le cercle de diamètre : t = t =Dmini – dmaxi
Boulon HM8 qualité 11 d 80 0,06
Trou 9 H11
0,06
90
t = t = 9 – 8 t = 1
Cotation fonctionnelle 6
Principe du maximum de matière : Si les éléments concernés ne sont pas dans leur état maximal de matière ,
les tolérances de symétrie peuvent être dépassées en fonction des jeux réels.
Cotation fonctionnelle 7
Bibliographie
Guide des sciences et technologies industrielles par J.L. Fanchon. Editions Afnor Nathan
Cotation fonctionnelle 8
