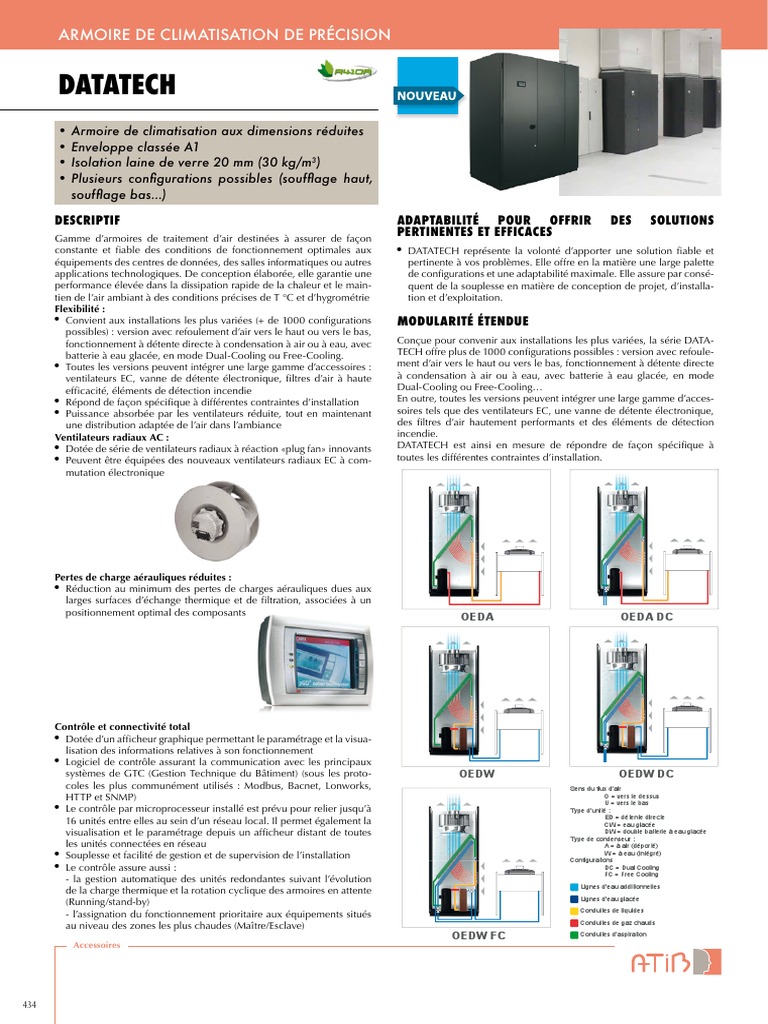

ARMOIRE DE CLIMATISATION DE PRÉCISION

DATATECH
• Armoire de climatisation aux dimensions réduites
• Enveloppe classée A1
• Isolation laine de verre 20 mm (30 kg/m3)
• Plusieurs configurations possibles (soufflage haut,
soufflage bas…)

DESCRIPTIF ADAPTABILITÉ POUR OFFRIR DES SOLUTIONS

Gamme d’armoires de traitement d’air destinées à assurer de façon
constante et fiable des conditions de fonctionnement optimales aux
équipements des centres de données, des salles informatiques ou autres
applications technologiques. De conception élaborée, elle garantie une
performance élevée dans la dissipation rapide de la chaleur et le main-
tien de l’air ambiant à des conditions précises de T °C et d’hygrométrie
Flexibilité :
• Convient aux installations les plus variées (+ de 1000 configurations
possibles) : version avec refoulement d’air vers le haut ou vers le bas,
fonctionnement à détente directe à condensation à air ou à eau, avec
batterie à eau glacée, en mode Dual-Cooling ou Free-Cooling.
• Toutes les versions peuvent intégrer une large gamme d’accessoires :
ventilateurs EC, vanne de détente électronique, filtres d’air à haute
efficacité, éléments de détection incendie
• Répond de façon spécifique à différentes contraintes d’installation
• Puissance absorbée par les ventilateurs réduite, tout en maintenant
une distribution adaptée de l’air dans l’ambiance
Ventilateurs radiaux AC :
• Dotée de série de ventilateurs radiaux à réaction «plug fan» innovants
• Peuvent être équipées des nouveaux ventilateurs radiaux EC à com-
mutation électronique
PERTINENTES ET EFFICACES
• DATATECH représente la volonté d’apporter une solution fiable et
pertinente à vos problèmes. Elle offre en la matière une large palette
de configurations et une adaptabilité maximale. Elle assure par consé-
quent de la souplesse en matière de conception de projet, d’installa-
tion et d’exploitation.
MODULARITÉ ÉTENDUE
Conçue pour convenir aux installations les plus variées, la série DATA-
TECH offre plus de 1000 configurations possibles : version avec refoule-
ment d’air vers le haut ou vers le bas, fonctionnement à détente directe
à condensation à air ou à eau, avec batterie à eau glacée, en mode
Dual-Cooling ou Free-Cooling…
En outre, toutes les versions peuvent intégrer une large gamme d’acces-
soires tels que des ventilateurs EC, une vanne de détente électronique,
des filtres d’air hautement performants et des éléments de détection
incendie.
DATATECH est ainsi en mesure de répondre de façon spécifique à
toutes les différentes contraintes d’installation.

Pertes de charge aérauliques réduites :

• Réduction au minimum des pertes de charges aérauliques dues aux
larges surfaces d’échange thermique et de filtration, associées à un
positionnement optimal des composants
OEDA OEDA DC

Contrôle et connectivité total

• Dotée d’un afficheur graphique permettant le paramétrage et la visua-
lisation des informations relatives à son fonctionnement
• Logiciel de contrôle assurant la communication avec les principaux
systèmes de GTC (Gestion Technique du Bâtiment) (sous les proto- OEDW OEDW DC
coles les plus communément utilisés : Modbus, Bacnet, Lonworks, Sens du flux d’air
HTTP et SNMP) O = vers le dessus

• Le contrôle par microprocesseur installé est prévu pour relier jusqu’à U = vers le bas
Type d’unité :
ED = détente directe
16 unités entre elles au sein d’un réseau local. Il permet également la CW = eau glacée
visualisation et le paramétrage depuis un afficheur distant de toutes DW = double batterie à eau glacée
Type de condenseur :
les unités connectées en réseau
• Souplesse et facilité de gestion et de supervision de l’installation
A = à air (déporté)
W = à eau (intégré)

• Le contrôle assure aussi :

Configurations
DC = Dual Cooling
FC = Free Cooling
- la gestion automatique des unités redondantes suivant l’évolution
Lignes d’eau additionnelles
de la charge thermique et la rotation cyclique des armoires en attente
Lignes d’eau glacée
(Running/stand-by)
Conduites de liquides
- l’assignation du fonctionnement prioritaire aux équipements situés
Conduites de gaz chauds
au niveau des zones les plus chaudes (Maître/Esclave)
OEDW FC Conduites d’aspiration
Accessoires

434
 ARMOIRE DE CLIMATISATION DE PRÉCISION

DATATECH ED : VERSION À DÉTENTE DIRECTE

CARACTÉRISTIQUES TECHNIQUES
Taille unité 6,1 8,1 11,1 15,1 18,1 17,1 22,1 26,1 30,2 32,1 36,1
Puiss. frigorifique totale (kW) 1) 2) 6,4 8,7 11,4 14,9 18,7 17,4 22,0 25,5 29,7 32,0 36,0
Puiss. frigorifique sensible (kW) 1) 2) 6,1 7,3 11,2 13,9 16,0 17,4 20,8 24,2 27,0 38,0 32,3
EER 1) 2) 3) 3,44 3,58 3,37 3,47 3,60 3,69 3,44 3,55 3,36 3,42 3,38
Débit d’air (m3/h) 1870 1870 3640 4000 4000 6000 6500 7000 7650 7650 8400
Niveau pression sonore (dB(A)) 4) 47 47 50 51 51 52 53 55 55 55 57
Condenseur à air déporté (unités EDA)
Quantité 1 1 1 1 1 1 1 1 1 1 1

Modèle standard NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM
113,5 1145,2 1145,2 1145,3 1245,2 1145,4 1245,2 1245,3 1145,3 1245,4 2335,3

Modèle silencieux NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM
1145,2 1145,2 1145,4 1245,2 1245,2 1245,2 1245,4 1245,4 1245,2 2245,2 2245,2
Drycooler déporté (unités EDW)
Quantité 1 1 1 1 1 1 1 1 1 1 1

Modèle standard DGS501 DGS501 DGS501 DGS502 DGS502 DGS502 DGS502 DGS502 DGS503 DGS503 DGS504
AS AS CS AS BS AS CS CD BS BS BS

Modèle silencieux DGL501 DGL501 DGL502 DGL502 DGL503 DGL502 DGL503 DGL503 DGL504 DGL504 DGL504
AS BS AS BS BS CS BS BS BS BS CS
Dimensions et poids de l’unité standard
Longueur mm 607 607 705 705 705 1100 1100 1100 1100 1100 1100
Profondeur mm 500 500 650 650 650 850 850 850 850 850 850
Hauteur mm 1850 1850 1990 1990 1990 1990 1990 1990 199 1990 1990
Poids opérationnel kg 5)
167 170 232 236 255 395 398 443 447 447 457

Taille unité 34,2 38,1 38,2 46,2 49,1 56,2 66,2 72,2 85,2 95,2 104,2
Puiss. frigorifique totale (kW) 1) 2) 33,7 37,0 38,1 45,0 50,0 55,0 66,7 73,2 84,1 95,4 104,0
Puiss. frigorifique sensible (kW) 1) 2) 33,5 35,9 36,3 44,7 46,7 49,7 58,1 67,2 75,4 83,0 89,8
EER 1) 2) 3) 3,65 3,52 3,50 3,42 3,65 3,33 3,46 3,50 3,75 3,56 3,73
Débit d’air (m3/h) 10800 11450 11450 13500 13500 14040 14750 19000 21150 22850 22850
Niveau pression sonore (dB(A)) 4) 59 60 59 61 61 62 62 63 64 64 64
Condenseur à air déporté (unités EDA)
Quantité 2 1 2 2 1 2 2 2 2 2 2

Modèle standard NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM NHNM
1145,4 2335,3 1245,2 1245,2 2245,2 1245,3 1245.4 2335.3 2245.2 2245.2 2245.3

Modèle silencieux NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM NHLM
1245,2 2245,2 1245,3 1245,3 2245,4 1250,5 2245.2 2245.2 2245.3 2245.3 2245.4
Drycooler déporté (unités EDW)
Quantité 1 1 1 1 1 1 1 1 1 1 1

Modèle standard DGS503 DGS504 DGS504 DGS504 DGS504 DGS634 DGS634 BDMS802 BDMS802 BDMS803 BDMS803
BS BS BS CS CS CT CT DT DT BT BT

Modèle silencieux DGL504 DGL504 DGL634 DGL634 BDML802 BDML802 BDML803 BDML803 BDML803 BDML803 BDML803
CS CS BT BT CT CT BT BT BT DT DT
Dimensions et poids de l’unité standard
Longueur mm 1750 1750 1750 1750 1750 1750 1750 2650 2650 2650 2650
Profondeur mm 850 850 850 850 850 850 850 850 850 850 850
Hauteur mm 1990 1990 1990 1990 1990 1990 1990 1990 1990 1990 1990
Poids opérationnel kg 5)
585 586 601 675 593 679 717 923 923 926 988
1)
Reprise air 24 °C 50% HR
2)
Température condensation 45°C
3)
Pression disponible 20 Pa
4)
Niveau de pression sonore à 2 m en face de l’armoire, soufflage inversé et reprise air gainée
5)
Les poids se réfèrent aux unités avec flux d’air vers le bas (UNDER), refroidi par eau, version HH
Cette fiche technique présente les données et caractéristiques des unités sur la base d’une série standard. Elles peuvent être modifiées à tout moment par le
constructeur, merci de vous référer à la documentation spécifique pour de plus amples détails.
Les puissances indiquées sont des puissances brutes. Pour obtenir les puissances nettes, soustraire la puissance absorbée par les ventilateurs.

TARIFS
DATATECH ED (détente direct) 080933

Accessoires

435
 ARMOIRE DE CLIMATISATION DE PRÉCISION

DATATECH CW : VERSION EAU GLACÉE

CARACTÉRISTIQUES TECHNIQUES
Taille unité 6 9 14 18 22 30 35 45 55
Puissance frigorifique totale (kW) 1) 2) 6,7 8,2 13,3 16,7 21,2 30,9 37,0 45,8 56,0
Puissance frigorifique sensible (kW) 1) 2) 6,1 6,9 12,4 14,5 17,1 27,5 31,5 36,6 50,0
Puissance totale maximale (kW) 4) 8,4 10,5 13,7 17,2 22,0 33,6 40,4 50,1 58,2
Puissance sensible maximale (kW) 4) 7,5 8,7 12,8 14,9 17,7 29,6 34,3 39,8 51,9
Débit d’air (m3/h) 1800 1800 4000 4000 4000 8400 8400 8400 15500
Débit d’air maximum admissible (m3/h) 4) 2520 2520 417 4170 4170 9450 9450 9450 16425
Niveau pression sonore (dB(A)) 3) 47 47 50 50 50 56 56 56 63
Dimensions et poids de l’unité standard
Longueur mm 607 607 705 705 705 1100 1100 1100 1750
Profondeur mm 500 500 650 650 650 850 850 850 850
Hauteur mm 1850 1850 1990 1990 1990 1990 1990 1990 1990
Poids opérationnel kg 5) 165 167 222 225 231 329 335 347 447

Taille unité 65 85 100 130 140 170 200 220

Puissance frigorifique totale (kW) 1) 2) 67,0 83,6 106,0 131,0 152,0 168,0 200,0 220,0
Puissance frigorifique sensible (kW) 1) 2) 57,4 66,9 89,7 104,0 122,0 131,0 163,0 174,0
Puissance totale maximale (kW) 4) 69,8 87,2 115,3 138,4 162,3 180,0 205,0 226,0
Puissance sensible maximale (kW) 4) 59,7 69,6 95,1 109,6 129,9 139,9 167,0 179,0
Débit d’air (m3/h) 15500 15500 24000 24000 28600 28600 39825 39825
Débit d’air maximum admissible (m3/h) 4) 16425 16425 25875 25875 31050 31050 41418 41418
Niveau pression sonore (dB(A)) 3) 63 63 65 65 67 67 68 68
Dimensions et poids de l’unité standard
Longueur mm 1750 1750 2650 2650 2650 2650 3305 3305
Profondeur mm 850 850 850 850 890 890 890 890
Hauteur mm 1990 1990 1990 1990 1990 1990 1990 1990
Poids opérationnel kg 5) 489 511 677 712 708 740 896 922

1)
Reprise air 24 °C 50% RH
2)
Température eau entrée/sortie 7/12 °C
3)
Niveau de pression sonore à 2 m en face de l’armoire, soufflage inversé et
reprise air gainée
4)
Performance maximale atteignable (seulement avec ventilateurs EC)
5)
Les poids se réfèrent aux unités avec soufflage vers le bas (UNDER),
version HH
Cette fiche technique présente les données et caractéristiques des unités sur
la base d’une série standard. Elles peuvent être modifiées à tout moment par
le constructeur, merci de vous référer à la documentation spécifique pour
de plus amples détails.
Les puissances indiquées sont des puissances brutes. Pour obtenir les puis-
sances nettes, soustraire la puissance absorbée par les ventilateurs.

ODW OCW
Sens du flux d’air Type de condenseur
O = vers le dessus A = à air déporté
U = vers le bas W = à eau intégré
Type d’unité : Configuration
TARIFS CW = eau glacée
DW = double batterie à eau glacée
DC = Dual Cooling
FC = Free Cooling
DATATECH CW (eau glacée) 080933 Lignes d’eau glacée Lignes d’eau additionnelles
