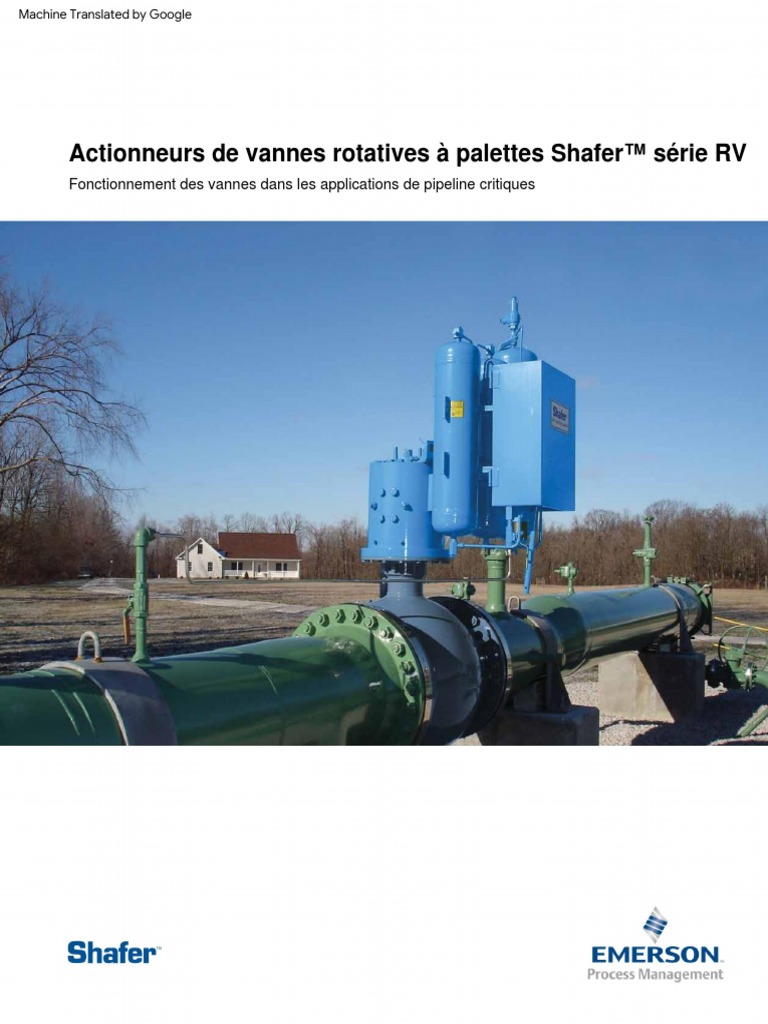

Actionneurs de vannes rotatives à palettes Shafer™ série RV

Fonctionnement des vannes dans les applications de pipeline critiques
Machine Translated by Google

Applications
Emerson Process Management – Valve Automation est reconnu dans le monde entier pour la fiabilité de
ses actionneurs dans les conditions les plus exigeantes. L'actionneur à palettes rotatives Shafer™ RV-Series
a été spécialement conçu pour les applications de pipeline où la fiabilité robuste de l'équipement est vitale.

Les actionneurs rotatifs à palettes Shafer sont utilisés pour automatiser les vannes à boisseau sphérique ou
les vannes à boisseau dans tous les types de conditions climatiques sévères. Au cours des 60 dernières
années, plus de 100 000 actionneurs à palettes rotatives ont été installés avec succès sur différents types
de pipelines, et la plupart des actionneurs sont toujours en service.
Arrêt d'urgence
•
& Protection contre les sauts de ligne Fonctionnement entièrement ouvert/fermé des vannes à bille et des vannes à boisseau

• Automatisation des vannes sur les conduites de gaz naturel où les actionneurs sont
généralement alimenté au gaz naturel en utilisant la technologie gaz-pétrole

•Arrêt d'urgence
• Isolation de la ligne principale
Nous prenons en charge les •ÿProtection contre les sauts de ligne
• Station de purge
applications les plus critiques. •ÿCommande à distance des soupapes

• Arrêt haute/basse pression

• Traversées de rivières
C'est notre métier !
• La taille compacte et la répartition concentrique du poids de l'aube rotative en font l'outil
idéal pour les applications à fortes vibrations

• Conduites à lisier
• Stations de pompage et de compression

Fiabilité exceptionnelle • Automatisation des vannes pour les pipelines de pétrole brut ou de produits raffinés avec
contrôle précis de la vitesse de frappe
avec un minimum
d'entretien

Capacités
•ÿPlage de sortie de coupleÿ:
1 000 lbf-in à 17,8 millions lbf-in (113 Nm à
2,0 millions Nm)

• Plage de pression d'alimentationÿ:

200 psi (13,8 bar) minimum, jusqu'à 3 000 psi (206,8 bar) sur divers modèles

•Plage de température ambiante:

-20°F à 250°F (-29°C à 121°C) Standard
-50°F à 250°F (-46°C à 121°C) Facultatif
-76°F à 250°F (-60°C à 121°C) Consulter l'usine
Machine Translated by Google

Capacités

La palette rotative est un actionneur hydraulique. La force hydraulique éloigne

simultanément les deux aubes du rotor de la
chaussures fixes produisant une rotation et un couple de sortie parfaitement
équilibré. La puissance d'entrée hydraulique est inversée pour une rotation dans
le sens opposé.

Il n'y a pas de conversion de mouvement linéaire en mouvement rotatif, donc

cette conception d'actionneur très efficace produit un couple parfaitement équilibré.

L'actionneur à palettes modélise un couple de couple idéal. Les vecteurs de force résultants
agissant sur les aubes sont toujours perpendiculaires à la surface de l'aube.
Les deux forces opposées forment un couple de couple qui est la méthode la plus efficace pour
produire une rotation.

La sortie de couple équilibrée de l'actionneur à palettes rotatives ne produira aucune force de

charge latérale destructrice qui pourrait être transmise à la tige de la vanne ou aux paliers de
l'actionneur.

PROFIL de sortie de couple

Le couple de sortie de l'actionneur à palettes rotatives reste constant tout au

long de la rotation complète de la vanne. Cela garantit que votre facteur de
sécurité spécifié ne sera pas compromis à différentes positions pendant la
course de la vanne. La sortie à couple constant est une caractéristique
particulièrement importante dans les applications suivantesÿ:

• Applications à débit potentiellement élevé comme la purge et la ligne

Pause
• Vannes à boisseau ou vannes à siège métal sur métal
•
Vannes à bille à sièges tournants

DEGRÉS DE ROTATION DE LA VANNE

Machine Translated by Google

Construction

Passages d'équilibrage
Acier Carbone
de pression dans la tête supérieure
Tête supérieure

Joint d'aube
Rotor en bronze
Palier

Joint de chaussure Usure du bronze

Tampons

Fonte
Chaussure stationnaire

Acier Carbone
Ajustable Rotor/aube
Arrêt de voyage Module

Acier Carbone
Corps

Acier Carbone
Tête inférieure
Machine Translated by Google

Caractéristiques de performances

• L'espérance de vie est de 50 ans avec un minimum d'entretien

• Fiabilité éprouvée soutenue par une garantie de 10ÿans

• L'actionneur le plus compact disponible

• La conception à double palette ne générera aucune force de charge latérale sur

la tige de la vanne ou les paliers de l'actionneur

• Couple de sortie constant sur toute la rotation de 90ÿ°

• Résistant aux vibrations avec le corps de l'actionneur centré directement sur la tige de la
vanne et le poids également réparti sur la bride de la vanne

• La pression nominale maximale et la pression de fonctionnement maximale sont égales

• La réponse de la vanne est toujours douce et toujours fiable

Machine Translated by Google

Séquence de fonctionnement

SÉQUENCE 1

L'actionneur peut être alimenté par une unité de puissance hydraulique,

une pression de gaz stockée ou une pression de gaz naturel provenant
d'un pipeline. Dans cette illustration, l'actionneur est équipé de réservoirs
hydrauliques à gaz et est alimenté par une pression de gaz. Dans la première
séquence, l'actionneur est en position ouverte. Il n'y a pas de pression dans
l'actionneur ou les réservoirs.

SÉQUENCE 2

Le système de commande de l'actionneur est utilisé pour admettre du gaz à

haute pression dans le réservoir hydraulique à gaz de fermeture. Le gaz sous
pression dans le réservoir force le fluide hydraulique dans l'orifice de fermeture
des actionneurs. Les passages d'égalisation de pression permettent aux deux
quadrants de fermeture d'être pressurisés simultanément, fournissant un
couple équilibré lorsque les aubes s'éloignent des sabots fixes. L'actionneur
tourne dans le sens des aiguilles d'une montre.

SÉQUENCE 3

Lorsque l'actionneur atteint la position complètement fermée, le système

de commande permet à toute la pression restante dans le réservoir de
s'évacuer vers l'atmosphère, neutralisant ainsi la pression dans le réservoir et
l'actionneur.

Gaz à haute pression

Fluide hydraulique sous pression
Fluide hydraulique non pressurisé
Machine Translated by Google

Shafer conçoit, construit et teste le système d'exploitation complet de la vanne, y compris

l'actionneur, les commandes et les accessoires. Lorsque vous spécifiez Shafer, vous recevez un
système complet, testé en usine, éprouvé sur le terrain et garanti.

Les actionneurs Shafer de la série RV peuvent être actionnés localement, à distance ou automatiquement
par une variété de dispositifs de détection et de contrôle. Nous avons développé plus de 4000 systèmes de
contrôle individuels pour répondre aux nombreuses exigences de nos clients.

Systèmes de contrôle typiques

• Manuel local

• Électricité bidirectionnelle à distance

Fiabilité éprouvée
• Protection contre les ruptures de ligne détectant le
taux de chute de pression soutenue par une garantie
• Arrêt d'urgence (ESD) ou sécurité intégrée
de 10 ans
• Arrêt haute/basse pression

Plus de 4000 systèmes

de contrôle développés.

Nous concevons, construisons

et testons le système complet
de contrôle des vannes

Tous les accessoires ont subi des tests approfondis et une évaluation sur le terrain pour garantir leur
performance dans le cadre d'un système plus vaste

Accessoires communs

•ÿPompe à main hydraulique manuelle

• Vannes de contrôle - hydrauliques et pneumatiques
• Capteurs pour un fonctionnement automatique
• Navires de stockage d'énergie
• Blocs d'alimentation
• Interrupteurs de fin de course et transmetteurs de position
• Commandes de vitesse
• Régulateurs
•ÿFiltres
