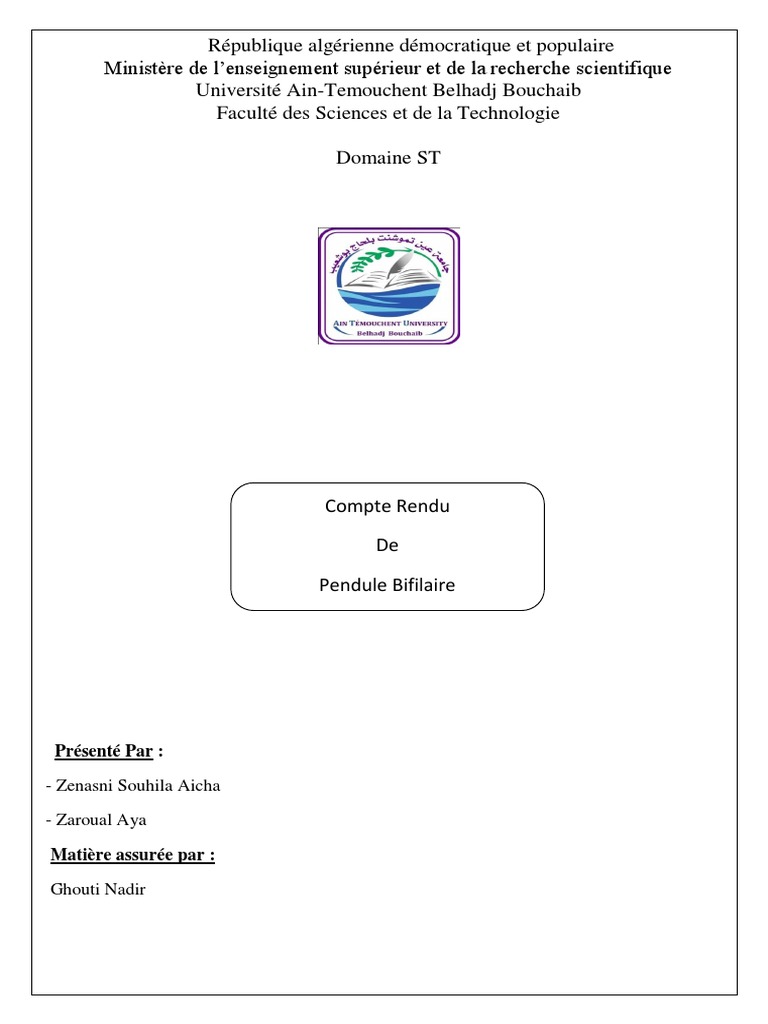

République algérienne démocratique et populaire

Ministère de l’enseignement supérieur et de la recherche scientifique


Université Ain-Temouchent Belhadj Bouchaib
Faculté des Sciences et de la Technologie

Domaine ST

Compte Rendu

De

Pendule Bifilaire

Présenté Par :

- Zenasni Souhila Aicha

- Zaroual Aya

Matière assurée par :

Ghouti Nadir
Introduction :

Vibration, mouvement d’un système dont chaque particule ou élément va et vient périodiquement autour
d’une position d’équilibre.

Et dans ce TP Il est demandé dans la partie savoir-faire expérimentale: "Utiliser un pendule bifilaire pour
étudier un mouvement vibratoire". En plus, dans la partie savoir-faire théoriques, il est demandé "écrire et
exploiter des équations (théoriques et expérimentales) pour déterminer une grandeur physique". !!

-But De TP :

le but de ce TP est la détermination expérimentale de la loi qui régit la période de mouvement


possible d’un pendule Bifilaire.

Description :
Le pendule Bifilaire est constitue d’une barre homogène de section constante suspendue
horizontalement a un support fixe par l’intermédiaire de deux fils parallèles verticaux distant
de (S) et de même longueur (L) symétriques par rapport au centre de gravité (G) de la barre .

Lorsque la barre est écartée légèrement de sa position d’équilibre alors le pendule prend un
mouvement harmonique :

En faisant varier L ou S, on remarque que la période varie quelque soit la masse de la


barre tel que : T = KLS

Avec K : constant indépendante de la masse de la barre.

L : longueur du fil .

S : l’écartement entre les files

Et K, m et n : des constants qui dépends du mouvement .

On va réaliser trois mouvements possibles.


1. Mouvement de rotation :

La barre est tournée d’un petit angle θ

dans le plan perpendiculaire au plan de lafeuille =>

2. Mouvement balançoire :

Les fils sont écartés vers l’avant ou l’arrière d’un petit angle θb

dans le plan de lafeuille =>

3.Mouvement pendulaire :

Les fils sont écartés vers la gauche ou la droite d’un petit angle θp

dans le plan de lafeuille =>

Les constants m, n et K (d’indices r, b et p) correspondants aux différents mouvements


sontdéterminés graphiquement.

Résultat et Discussion :
Détermination des constantes m :

On fait l’étude de T a S constant , on choisit une valeur fixe de S= 35 cm et on mesure le temps


t=n.T = nombre d’oscillations = 20 oscillations , pour différentes valeurs de L et pour les 3
mouvements , d’où les périodes T correspondantes :

L (cm) 15 20 29 46
Tr Log Tr Log(0.713)=0.15 Log(0.86)=0.07 Log(1.1)=0.04 Log(1.4)=0.15
Tb Log Tb Log(0.717)=0.14 Log(0.82)=0.09 Log(0.97)=0.01 Log(1.29)=0.11
Tp Log Tp Log(0.753)=0.12 Log(0.85)=0.07 Log(1.003)=0.001 Log(1.24)=0.09
Log L Log(15)=1.17 Log(20)=1.3 Log(29)=1.46 Log(46)=1.66
Le graphe
Determination des constants n

On fait l’étude de T a S constant , on choisit une valeur fixe de S= 35 cm et on mesure le temps


t=n.T = nombre d’oscillations = 20 oscillations , pour différentes valeurs de L et pour les 3
mouvements , d’où les périodes T correspondantes :

L (cm) 55 45 35 25
Tr Log Tr Log(0.94)=0.03 Log(1.21)=0.08 Log(1.38)=1.14 Log(1.9)=0.28
Tb Log Tb Log(1.33)=0.12 Log(1.30)=0.11 Log(1.32)=0.12 Log(1.31)=0.12
Tp Log Tp Log(1.32)=0.12 Log(1.33)=0.12 Log(1.34)=0.13 Log(1.33)=0.12
Log L Log(55)=1.74 Log(45)=1.65 Log(35)=1.54 Log(25)=1.40
Discussion

Dans ce TP on trouver des fautes comme

La précision dans le temps

Conclusion
