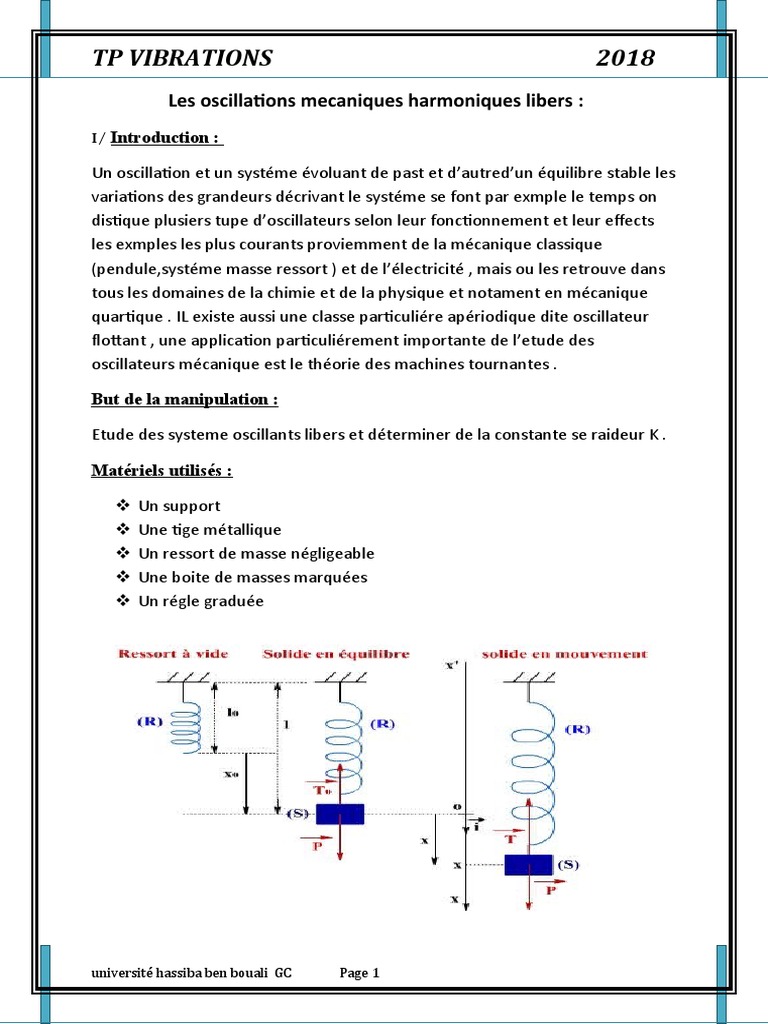

TP VIBRATIONS 2018

Les oscillations mecaniques harmoniques libers :

I/ Introduction :

Un oscillation et un systéme évoluant de past et d’autred’un équilibre stable les

variations des grandeurs décrivant le systéme se font par exmple le temps on
distique plusiers tupe d’oscillateurs selon leur fonctionnement et leur effects
les exmples les plus courants proviemment de la mécanique classique
(pendule,systéme masse ressort ) et de l’électricité , mais ou les retrouve dans
tous les domaines de la chimie et de la physique et notament en mécanique
quartique . IL existe aussi une classe particuliére apériodique dite oscillateur
flottant , une application particuliérement importante de l’etude des
oscillateurs mécanique est le théorie des machines tournantes .

But de la manipulation :

Etude des systeme oscillants libers et déterminer de la constante se raideur K .

Matériels utilisés :

 Un support
 Une tige métallique
 Un ressort de masse négligeable
 Une boite de masses marquées
 Un régle graduée

université hassiba ben bouali GC Page 1

TP VIBRATIONS 2018
II/ Partie théorique :

 Principe de la conseration de l’energie totale :

Ef-Ei  Ef=Ei

EcB+EppB +EpcB = EcA+EppA +EpcA

1 1 1 1
mvB²+mghB- kxB²= mvA²+mghA- kxA²
2 2 2 2

1 1
mgh- 2 mvA²= 2 kxB²

−2 gmh B+mv A ² 2π
k= x B²  k=wₒ²m  wₒ= T

2π
alors ( T )²m =
−2 gmh B+mv A ²
xB²

2π
T
=
√ v A+ gh B
xB

2πxB
a la fin on trouve : T=
√ v A ²+ gh B
 comparaison avec la théorie de NEWTON :

∑ f =ma
P-T=ma

mg-k(Δx+x)=ma  mg-kΔx-kx=ma  -kx=ma  ma+kx=0

k
ẍ+ m x=0

 la solution de cet équation est :

x(t)=Xₒcos(ωₒt+Ҩ)

ẍ+ωₒ²x=0

ẋ(t)=- Xₒωₒ sin(ωₒt+Ҩ)

ẍ(t)= - Xₒωₒ² cos(ωₒt+Ҩ)

ẍ(t)= -ωₒ² X

ẍ + ωₒ² X
√
ωₒ= k
m

université hassiba ben bouali GC Page 2

TP VIBRATIONS 2018

 le formalisme de lagrange :
d əl əl
[ ]- = - βq
dt əq əq

1 1
L=T-U  2 mẋ² - 2 kx

T=2 π x
√ g

t²g 2 tg
x=( 4 π ² )  ẋ= 4 π ²

1 2 tg 1 t²g
L= 2 m( 4 π ² )- 2 k( 4 π ² )

T=2 π x
√ g

t²g
x(t)= 4 π ²  x(0)=0

(2 π )² × 9.81
K(2 π )= = 9.81 N.kg-1 g=9,81N.kg-
4π²
1

III / Procedure expérimentale :

a-etude statique :

On souhaite déterminer la constante de raideur k d'un ressort en

réalisant une étude statique. Pour cela on fait varier la masse m
suspendue à l'extrémité d'un ressort et on mesure à chaque fois son
allongement L.
Mesurer la longueur L0 à vide d'un ressort à spires non jointives
suspendu à une potence.
L0 = 34 cm
Faire varier la masse m suspendue au ressort élastique et mesurer à
chaque fois sa longueur Léq à l’équilibre.
Recopier et rmplir le tableau suivant en prenant g=9,81N.kg-1

université hassiba ben bouali GC Page 3

TP VIBRATIONS 2018

m(Kg)*(10−3 ) x-xₒ(10−2 ) mg(10−3 ) K

50 2.2 490.5 22.29
100 4.5 981 22.63
150 6.5 1471.5 21.83
200 9.3 1962 21.09

2 ¿ ∑ f =0

P-T=0
mg
mg-k Δx=0  k= Δx Δx=x-xₒ
−3
(150−50)∗10
a= −2 = 2.32
(6.5−2.2)∗10

22.29+22.63+21.83+21.09
kmoy= 4
= 21.96

3) écrire K sous la forme :

mg=kΔx  k=(kₒ±Δk)

ln mg = ln kΔx  ln(m) + ln(g) = ln(k)+ln(Δx)  ln(m) + ln(g) - ln(z)=ln(k)

əm əg əz ək
+ - =
m g z k

Δm Δ g Δ z Δk
K( m + g - z )= k

Donc : Δk(21 ±0.96)

université hassiba ben bouali GC Page 4

TP VIBRATIONS 2018

b) étude dynamique :

On souhaite maintenant déterminer la relation donnant la période T de

l'oscillateur élastique vertical constitué d'un ressort de constante de raideur k
d'un ressort en réalisant une étude dynamique. Pour cela on fait varier la masse
m suspendue à l'extrémité d'un ressort et on mesure à chaque fois la période T de
ce système.
Faire varier la masse m suspendue au ressort élastique et faire osciller le dispositif en
écartant la masse de sa position d’équilibre en la lâchant sans vitesse initial au
moment du déclenchement du chronomètre. Mesurer chaque fois 4 périodes.

m(KG) Période(K) Δx K ωₒ fₒ ωₒ²

50 0.34 2.2 16.56 18.20 2.89 331.24
100 0.50 4.5 15.77 12.56 2 157.75
150 0.56 6.5 18.84 11.21 1.78 125.66
200 0.65 9.3 18.35 9.58 1.52 91.77

∑ f =ma
P-T=ma

mg- k(Δx+x)=ma  mg- kΔx-kx=ma  g- kΔx-kx=mẍ

k
mẍ+kx=0  ẍ+ m x=0  ẍ+ωₒ²x=0

ẍ= -ωₒ²xₒcos(ωₒ²t+Ҩ)

université hassiba ben bouali GC Page 5

TP VIBRATIONS 2018

 calculer ωₒ et fₒ : (Nombre des répétition n=4)

Exemple : (pour m=50*10−3 Kg)
t 1.38
T= n = 4 =0.345 s

1 1
fₒ= T = 0.345 =2.89 HZ

2π 2π
ωₒ= T = 0.345 = 18.20

IV/ Conclusion générale :

Un oscillateur harmonique amorti est caractérisé par la pulsation   et le

coefficient d'amortissement   , ou par la pulsation propre   (ou la fréquence

propre    et le facteur de qualité   .

On retiendra que   (ou   ) et   sont les deux principales caractéristiques d'un

oscillateur.

L'étude expérimentale d'un système physique implique généralement

l'enregistrement du graphe de sa réponse. Dans le cas où les oscillations, libres et
amorties, correspondent à un régime pseudo-périodique, on mesure à partir de
l'enregistrement les valeurs du décrément logarithmique et de la pseudo-période.
On en déduit successivement les valeurs du coefficient d'amortissement, de la
pulsation propre et du facteur de qualité. On détermine ainsi les caractéristiques
de l'oscillateur.
