EL.ABDDAIM
Travaux Dirigés n°03

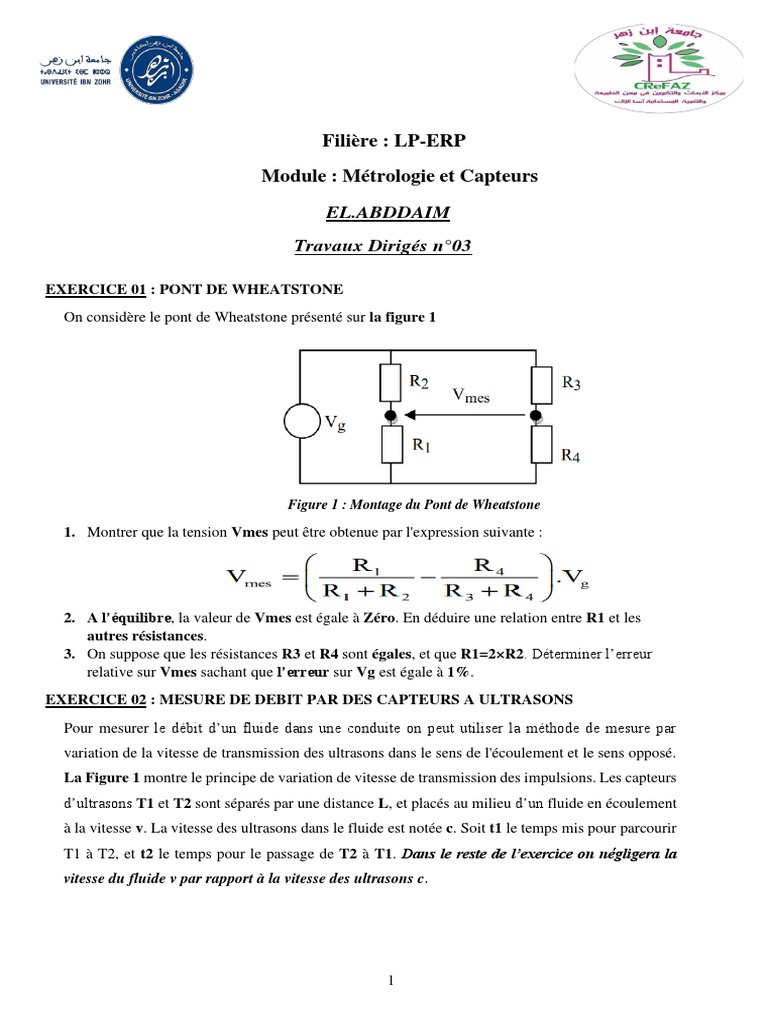

1. Montrer que la tension Vmes peut être obtenue par l'expression suivante :
2. A l’équilibre, la valeur de Vmes est égale à Zéro. En déduire une relation entre R1 et les
autres résistances.
3. On suppose que les résistances R3 et R4 sont égales, et que R1=2×R2. Déterminer l’erreur
relative sur Vmes sachant que l’erreur sur Vg est égale à 1%.
EXERCICE 02 : MESURE DE DEBIT PAR DES CAPTEURS A ULTRASONS
Pour mesurer le débit d’un fluide dans une conduite on peut utiliser la méthode de mesure par
variation de la vitesse de transmission des ultrasons dans le sens de l'écoulement et le sens opposé.
La Figure 1 montre le principe de variation de vitesse de transmission des impulsions. Les capteurs
d’ultrasons T1 et T2 sont séparés par une distance L, et placés au milieu d’un fluide en écoulement
à la vitesse v. La vitesse des ultrasons dans le fluide est notée c. Soit t1 le temps mis pour parcourir
T1 à T2, et t2 le temps pour le passage de T2 à T1. Dans le reste de l’exercice on négligera la
vitesse du fluide v par rapport à la vitesse des ultrasons c.
1
Figure 1 : principe de fonctionnement d’un débitmètre à ultrasons
R=R0[1+0.00385T]
R est la résistance en Ohm, T est la température en °C, R0 est la valeur de la résistance à 0°C. sa valeur est 100
Ohms.
A un instant t, on mesure les températures dans les différentes couches du ballon. On obtient le tableau 1:
Couche 1 2 3 4 5 6 7 8 9 10
Résistance 107,7 107,09 108,47 111,17 113,09 117,33 120,41 121 ,46 122,33 123,1
Tableau 1 : Résultats de mesure de température dans les différentes couches
1. Chercher les valeurs de la température au niveau de chaque sonde.
2. Tracer la courbe T = f(Z).
On remarque que la température représente une irrégularité au niveau de la sonde N°5. On procède alors à son
étalonnage, et on obtient le tableau suivant
2
Placement des capteurs dans le ballon
Exercice 04
Dans une conduite cylindrique parcourue par un fluide chaud, le coefficient de transfert de chaleur
h (w/m2°C) entre le fluide chaud et les parois internes de la conduite est donné par la relation
suivante :
