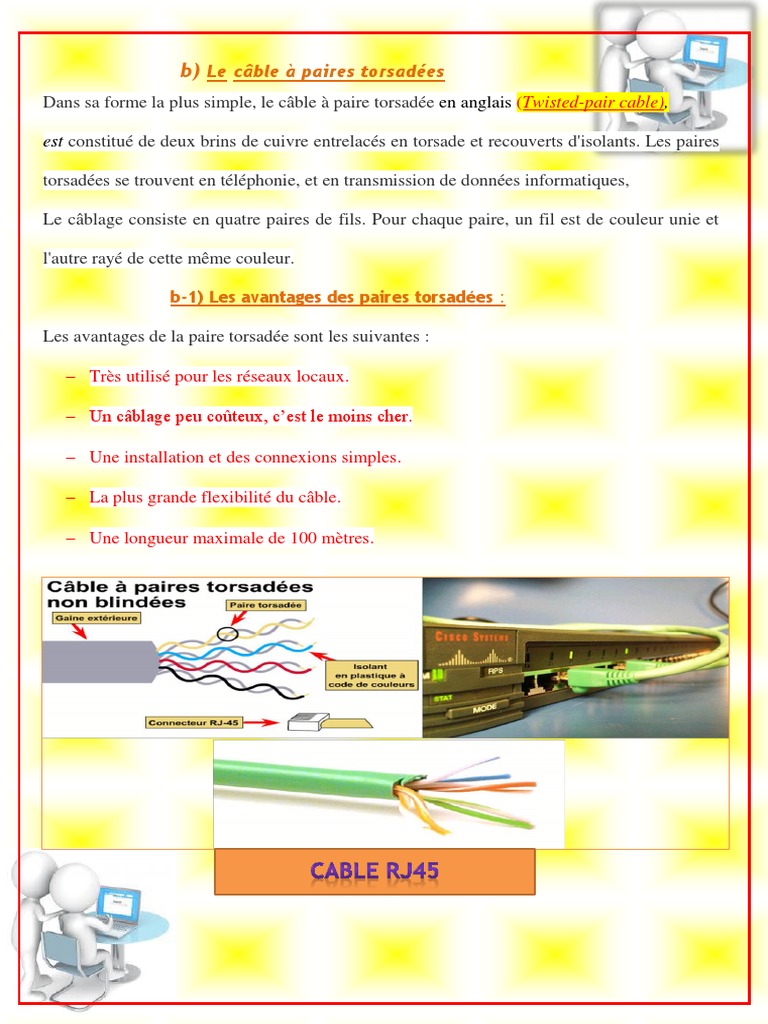

b) Le câble à paires torsadées

Dans sa forme la plus simple, le câble à paire torsadée en anglais (Twisted-pair cable),

est constitué de deux brins de cuivre entrelacés en torsade et recouverts d'isolants. Les paires

torsadées se trouvent en téléphonie, et en transmission de données informatiques,

Le câblage consiste en quatre paires de fils. Pour chaque paire, un fil est de couleur unie et

l'autre rayé de cette même couleur.

b-1) Les avantages des paires torsadées :

Les avantages de la paire torsadée sont les suivantes :

 Très utilisé pour les réseaux locaux.

 Un câblage peu coûteux, c’est le moins cher.

 Une installation et des connexions simples.

 La plus grande flexibilité du câble.

 Une longueur maximale de 100 mètres.

 b-2) Structure d'un câble à paire torsadées

1 – CONDUCTEUR (‫)موصل‬
Composé de cuivre nu, il est constitué d’un fil unique (âme rigide ou
massive) ou de plusieurs fils fins voire très fins. Il conduit le courant
électrique.
2 – ISOLATEUR (‫)عازل‬
Il est placé autour du conducteur intérieur pour l’isoler de l’extérieur aussi
bien d’un point de vue, mécanique qu’électrique. Ce matériel se caractérise
par des propriétés diélectriques (‫ )عازلة‬stables lorsque la fréquence varie.
3 – ASSEMBLAGE (‫)تجميع‬
L’assemblage est souvent réalisé par multiples de 4 paires. Des séparateurs
en polythène (croix) sont ajoutés pour améliorer la diaphonie du câble.
4 – BLINDAGE (‫)التدريع‬
Le blindage peut être individuel (paire à paire) ou général. Pour assurer
une immunité électromagnétique (‫ )مناعة كهرومغناطيسية‬en haute fréquence,
on préférera les rubans en aluminium..
5 - GAINE EXTERIEURE (‫)الغالف الخارجي‬
Elle assure la résistance mécanique et la protection du câble vis-à-vis de
l’environnement extérieur.

c) Les câbles à fibres optiques

Les câbles à fibres optiques représentent sous forme des filaments de verre transparent très
fin, qui transportant l'information numérique sous forme d'impulsions lumineuses. Ont la
capacité de transmettre des signaux sur des distances beaucoup plus longues que les paires
coaxiales et torsadées. Il a également la capacité de transporter des informations à des
vitesses beaucoup plus grandes.
Remarque :
Il existe deux types courants de fibres optiques : monomodes et multimodes :
 La fibre multimode:
A été la première utilisée. Est facile à utiliser Le cœur où se propage la lumière à un diamètre
grand devant la longueur d’onde, la lumière voyage en modes multiples. Réservée aux courtes
distances : réseaux informatiques.
 La fibre monomode:
 Le diamètre (‫ )القطر‬du cœur est très petit dans laquelle un seul mode, le mode fondamental,
peut se propager, Est devenue la solution universelle des systèmes de télécommunications.

 La fibre optique est un câble possédant de nombreuses caractéristiques :
 Légèreté.

 Tolère des débits de l'ordre de 100 Mbps. (Mégabits Per Second)

 la capacité élargit les possibilités de communication pour inclure des services tels que

la vidéoconférence et les services interactifs.

 Pour avoir une connexion internet plus puissante pour les particuliers.

 il est plus difficile à installer et à modifier

Le cœur dans lequel se propagent les ondes optiques.

La gaine optique en général, dans les mêmes matériaux que le cœur mais avec des

ajouts qui confine les ondes optiques dans le cœur.

Le revêtement de protection généralement en plastique qui assure la protection

mécanique de fibre.
