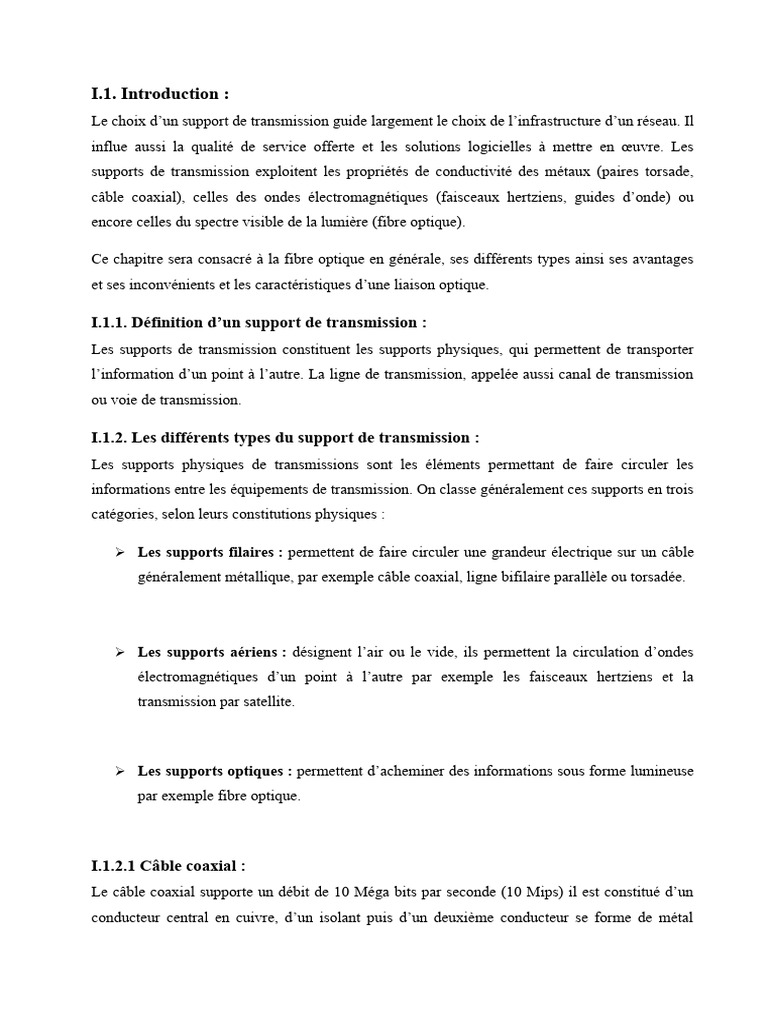

I.1.

Introduction :
Le choix d’un support de transmission guide largement le choix de l’infrastructure d’un réseau. Il
influe aussi la qualité de service offerte et les solutions logicielles à mettre en œuvre. Les
supports de transmission exploitent les propriétés de conductivité des métaux (paires torsade,
câble coaxial), celles des ondes électromagnétiques (faisceaux hertziens, guides d’onde) ou
encore celles du spectre visible de la lumière (fibre optique).

Ce chapitre sera consacré à la fibre optique en générale, ses différents types ainsi ses avantages
et ses inconvénients et les caractéristiques d’une liaison optique.

I.1.1. Définition d’un support de transmission :

Les supports de transmission constituent les supports physiques, qui permettent de transporter
l’information d’un point à l’autre. La ligne de transmission, appelée aussi canal de transmission
ou voie de transmission.

I.1.2. Les différents types du support de transmission :

Les supports physiques de transmissions sont les éléments permettant de faire circuler les
informations entre les équipements de transmission. On classe généralement ces supports en trois
catégories, selon leurs constitutions physiques :

 Les supports filaires : permettent de faire circuler une grandeur électrique sur un câble
généralement métallique, par exemple câble coaxial, ligne bifilaire parallèle ou torsadée.

 Les supports aériens : désignent l’air ou le vide, ils permettent la circulation d’ondes
électromagnétiques d’un point à l’autre par exemple les faisceaux hertziens et la
transmission par satellite.

 Les supports optiques : permettent d’acheminer des informations sous forme lumineuse
par exemple fibre optique.

I.1.2.1 Câble coaxial :

Le câble coaxial supporte un débit de 10 Méga bits par seconde (10 Mips) il est constitué d’un
conducteur central en cuivre, d’un isolant puis d’un deuxième conducteur se forme de métal
tressé, assurant le blindage et en fin d’une gaine isolante assurant la protection mécanique de
l’ensemble comme se figure au-dessus :

Figure I.1: câble coaxial.

I.1.2.2. Paires torsades :

La paire torsadée ressemble à un câble téléphonique. Suivant sa catégorie elle supportées 10 à
100 M/bps sur 100 mètres. On distingue généralement deux types de paires torsadées :

Les paires blindées : (STP Shieldedtwisted- pair).

Les paires non blindées :(UTP Unshiededtwisted- par).

Figure I.2: câble paire torsadée.

I.1.2.3. Fibre optique :

La fibre optique maintient un débit de 155 M/bps A 10 Gbps /S sur plusieurs KMS.

La fibre transfert les données se forme d’impulsions lumineuse modulée.

 Figure I.3: câble fibre optique.

I.1.2.4. Faisceaux hertziens :

Un faisceau hertzien est un système de transmission de signaux- aujourd’hui principalement
numérique –monodirectionnel ou bidirectionnel et généralement permanent, entre deux sites
géographiques fixes. Il exploite le support d’ondes radioélectriques, par des fréquences porteuses
allant de 1 GHZ à 86 GHZ (gamme des micro- ondes), focalisées et concentrées grâce à des
antennes directives.

Un faisceau hertzien est une liaison entre deux antennes qui transmet des datas ou vidéo a très
hautes fréquences. Un faisceau hertzien est souvent une alternative bien moins chère à une
connexion par câble.

Figure I.4 : faisceau hertzien.

I.1.2.5. Les satellites :

Un satellite de télécommunication représente un point de relais hertzien. En effet, il ne s’occupe
pas de la compréhension des données : ce n’est qu’un simple miroir, son rôle est de régénérer le
signal qu’il reçut et de retransmettre sous forme amplifiée a la station réceptrice. Il offre
également une capacité de diffusion, c’est-à-dire qu’il peut retransmettre les signaux captes
depuis la terre vers plusieurs stations.
 Figure I.5 : satellite de télécommunication.

I.1.3. Caractéristiques globales des supportes de transmission :

I.1.3.1. Bande passante :
En générale, on caractérise un support par sa bande passante à 3 dB/

C’est la plage de fréquence dans laquelle les signaux appliques à l’entrée du support subissent un
affaiblissement inférieur à 3 dB figure (I.6).

L’affaiblissement A (en dB) d’un signal est donne par la formule suivante :

Avec :

Pe : la puissance d’entrée.

Ps : la puissance de sortie.

Pour que A inférieur à 3 dB, il faut, donc, que la puissance de sortie soit supérieure à la moitié de
la puissance d’entrée c'est-à-dire Ps≥Pe/2.

Figure I.6: La bande passante d’un support.

I.1.3.2. Bruit et distorsion :
La distorsion (comme l’atténuation) du signal peut affecter celui- ci jusqu'à le rendre non
reconnaissable par le récepteur. Par exemple, les bruits impulsionnels sont souvent une intensité
élevée, prouvant alors générer des erreurs de transmission (figure II.7)

Toutefois, ces phénomènes peuvent être limites par le bon choix de support de transmission

Figure I.7 : Distorsion, atténuation et bruit impulsif.

I.1.3.3. Notion de rapports signal sur bruit :

La quantité de bruit présente sur un canal de transmission est exprimé par le rapport de la
puissance de signal transmis sur la puissance du bruit et prend le nom de rapport signal sur bruit,
nous écrivons rapport S/B et on a coutume de l’exprime sous forme

𝐒
R = 10*log ( ) (dB). I.2
𝐁

I.1.3.4. La capacité :
La capacité d’un support de transmission représente la quantité d’information maximale
transporte par unité de temps :

I.2. Généralistes sur la fibre optique :

Les systèmes numériques les plus rapides transmettaient l’information a un débit de 10 Mbit/s, le
câble coaxial était absolument accommodé à assurer sa fonction de support de transmission, mais
avec l’arrivée des nouveaux services liés au développement du multimédia, le besoin d’un débit
de transmission d’information plus élève, des alternatives au câble coaxial sont apparues à cause
des pertes trop élevées, a des courtes distances de propagation, et des performances limites.

La venue des technologies basées sur la fibre optique a révolutionné l’univers des
télécommunications.
I.2.1. Définition de la fibre optique :
La fibre optique est un support physique de transmission permettant la transmission de données à
haut débit grâce à des rayons optique. Une fibre optique est une guide d’onde cylindrique qui
transmet l’information sous forme, de lumière à travers des longues distances avec un débit
élevé.
I.2.2. Description de la fibre optique :
Un câble à fibres optiques est soutenu avec des fils renforcement en plastique, tel que le kevlar,
ceci rend un câble plus résistant, assurant ainsi que les fibres optiques ne s’abiment pas
lorsqu’elles sont pliées. Si on parle de la fibre optique, c’est parce que ce câble transporte de la
lumière. Cette lumière est guidée dans le centre de la fibre qui s’appelle le cœur.

 Le cœur : cette composante est constituée en majorité de silicium, enrichi avec d’autres
éléments, c’est dans ce cœur que sera confinée la plus grande partie de l’énergie
lumineuse guidée. Il est entouré par la gaine optique.

 La gaine optique : la gaine optique est composée généralement du même matériau que
le cœur, mais dopée différemment, son indice de réfraction est bien inférieur à celui de
cœur. Cela permet justement à la lumière de se réfléchir. Elle est protégée par une
enveloppe, fabriquée fréquemment en plastique.

 Le revêtement (fourreaux) : Le revêtement qui assure la protection.

Figure I.8 : structure d’une fibre optique

I.2.3. Principe de fonctionnement de la fibre optique :
Une fibre optique est un conducteur optique transmettant des informations lumineuses, son
utilisation prend de l’ampleur de jour, car elle permet des débits de plusieurs Gbit/s sur de très
longues distances. Elle est particulièrement adaptée à l’interconnexion des réseaux. En plus de
ses capacités de transmission, ses grands avantages sont son immunité aux interférences
électromagnétiques et sa plus grande difficulté d’écoute (sécurisation) contrairement aux
supports électriques. Ce qui la rend attrayante dans les contextes où la confidentialité est requise.
D’un point de vue technologique, une fibre optique est constituée d’un cœur et d’une gaine en
silice de quelques, recouverte d’un isolant.

I.2.4. Les caractéristiques d’une fibre optique :

La fibre optique est caractérisée par plusieurs paramètres qui sont déterminés à partir de ses
différents types. Les paramètres les plus importants sont :

L’ouverture numérique, l’atténuation, la bande passante, la dispersion.

I.2.4.1. L’ouverture numérique :
L’ouverture numérique caractérise l’angle maximum que doit faire le faisceau incident pour
assurer sa propagation dans la fibre.

ON= n0 sinθac=&#si n0=1 ⇒ON= sinθac=&#

Si la fibre a une déférence d’indice faible ⇒ON=n1√2 ∆ Avec ∆ ()(

I.2.4.2. L’atténuation :
L’un des principaux problèmes que l’on rencontre dans un système de transmission est
l’atténuation ou perte de puissance. Elle représente l’affaiblissent du signal au cours de la
propagation. L’atténuation provient de plusieurs mécanismes : l’absorption, la diffusion, les
micro-courbures et les macro-courbures.
Dans le cas de la silice pure, le minimum théorique d’atténuation devrait descendre a 0.14
dB / Km vers L=1.55 μm.

I.2.4.3. La dispersion :
Le facteur qui limite la transmission des signaux à haut débit sur de longues distances est la
dispersion, elle se manifeste par un élargissement des impulsions aux cous de leur propagation. Il
y a deux types de dispersion :
 a. La dispersion modale de polarisation (PMD) :
Dans une fibre, les différents rayons lumineux ne suivent pas le même trajet (mode), celui-ci
dépend de l’angle d’incidence a l’interface air-verre, le mode le plus court sera celui qui suit
parfaitement l’axe optique de la fibre, par contre le plus long sera celui

Ayant l’angle d’incidence à ’interface cœur – gaine le plus grand autorise.

L’impulsion en réception est la somme des impulsions composantes qui se propagent en temps
différents (parcours différents).

Figure I.9 : la dispersion modale (intermodale).

b. La dispersion chromatique :
La dispersion chromatique, caractérise l’étalement du signal lie à sa largeur spectrale (deux
longueurs d’ondes différents ne se propagent pas exactement à la même vitesse). Cette
dispersion dépond de la longueur d’onde considérée et résulte de la somme de deux effets :
La dispersion propre au matériau, et la dispersion du guide, a la forme du profil d’indice. Il est
donc possible de la minimiser en adaptant le profil. Pour une fibre en silice, le minimum de
dispersion se situe vers 1300- 1310 nm et le minimum des minimums se situe à la langueur
d’onde 1550 nm 1550 nm (laser).

Figure I.10: la dispersion chromatique (interamodale).

I.2.4.4. Bande passante :
La bande passante est la quantité d’information que l’on peut transmettre sur la fibre optique
pendant un intervalle de temps, exprime en bits par secondes (bps). Elle désigne aussi la
longueur de l’intervalle de fréquence utilisable sur un support, dans ce cas elle s’exprime en
Hertz (HZ). L’usage impose que la bande passante soit exprimée en MHz/Km.

I.2.5. Les différents types de la fibre optique :

Les fibres optiques peuvent être classées en deux types selon le diamètre de leur cœur et la
longueur utilisée (les fibres mono-modes et multi-modes.) :

I.2.5.1. Fibres mono-modes :

Est la meilleure fibre disponible aujourd’hui. C’est le type de fibre qui est utilisé au cœur des
réseaux mondiaux, il n’y a qu’un seul mode de propagation de la lumière existe : le mode en
ligne droite. La fibre mono-mode à un cœur très fin de taille (9µm) c’est pourquoi dite « mono-
mode », l’atténuation sur cette fibre est quasi nulle. Elles sont généralement utilisées dont les
réseaux longs distance.

Figure I.11 : Fibre Optique mono-mode.

I.2.5.2. Fibres multi-modes :

Fibre de grand diamètre du cœur (de 50µm et de 62,5µm), le cœur a une taille importante par
rapport au reste de la fibre. Conçue pour transporter simultanément les rayons de lumière, ces
rayons lumineux peuvent des trajets différents suivants l’angle de réfraction. Les rayons peuvent
donc arriver au bout de la ligne a des instants différents, d’une certaine dispersion du signal.
Elles sont généralement utilisées pour de courtes distances. Il existe deux types de fibres mutlis-
modes : la fibre multi-modes à gradients d’indice _ la fibre multi-modes à saut d’indice
 Figure I.12 : Fibre Optique multi-modes.

a. Fibres multi-modes à saut d’indice :

Le débit dans cette fibre atteint 50 Mbit/s. la propagation dans son cœur entraine d’importantes
déformations du signal à l’entrée et donc un étalement du signal transmis. Les différents rayons
empruntent des trajectoires différentes, leurs chemins optiques et leurs temps de propagation sont
différents. Il en résulte donc une dispersion intermodale. Pour diminuer cet effet, le profil
d’indice de cœur peut être modifie de telle sorte a créé un « Gradient d’indice ».

Figure I.13: Fibre Optique multi-modes à saut d’indice.

b. Fibres multi-modes à gradient d’indice :

Les fibres multi-modes à gradient est utilisé dans les réseaux locaux. C’est une fibre multi-mode,
donc plusieurs modes de propagation coexistent. A la déférence de la fibre à saut d’indice, il n’y
a pas de grande différence d’indice de réfraction entre cœur et gaine. Cependant, le cœur des
fibres a gradient d’indice est constitué de plusieurs couches de matière ayant un indice de
réfraction de plus en plus élève, l’atténuation sur ce type de fibre est moins importante que les
fibres à saut d’indice.
 Figure I.14: Fibre Optique multi-modes a gradient d’indice.

I.2.6. Comparaison des performances des trois types de fibres :

La figure suivante montre les performances des trois types de la fibre optique, l’atténuation est
constante quelle que soit la fréquence, seule la dispersion lumineuse limite la largeur de la bande
passante.

Figure I.15: Performance des trois types fibres

Structure Avantage Inconvénient Application pratique

 Grande ouverture
numérique.

 Connexion facile.
 Pertes,
 Faible prix. dispersion.

 Facilité de mise en œuvre.  Distorsion  Communications

Fibre Multi-mode à élevée du courtes distances
sauts d’indice signal. réseaux locaux

 Bande passante  Communications

raisonnable. courtes.
 Difficile à
Fibre Multi-mode à  Bonne qualité de mettre en  Moyennes
gradient d’indice transmission œuvre. distances.

 Bande passante très grande.

 Atténuation très faible.

 Prix très  Communication
Fibre monomode  Faible dispersion. élevé. longues distances.

Le tableau suivant résume une comparaison entre la fibre mono-mode et la fibre multi-modes.
 Tableau. 1. Comparaison entre la fibre monomode et la fibre multimodes

I.2.7. Les domaines d’application de la fibre optique :

Parmi les applications de la fibre optique nous pouvons citer :

Les télécommunications, La médecine, Les capteurs de mesure, Température de pression,

L’éclairage, Défense, Industrie, L’armée, Les réseaux sous-marins.

 Les télécommunications, pour la réalisation des réseaux à haut débit à grande distance en
technologie WDM, SDH, ATM.

 Réseaux nationaux et internationaux de télécommunication.

 Réseaux locaux en environnent bruite.

 L’audiovisuel, pour la réalisation des réseaux câblés de télévision en association avec le

câble coaxial utilise pour le raccordement de l’abonnée.

 La médecine, ou la fibre optique est notamment utilise :

- En chirurgie, pour transporter le faisceau laser jusqu’au tissus à traiter.

- En endoscopie, pour éclairer l’intérieur du corps et transmettre les images jusqu’au

médecin.

 L’éclairage (muséographique, architectural, espaces d’agrément publics ou domestiques).

 Domaine militaire : la fibre optique répond aux besoins des lances missiles optiques, des
systèmes de radars optiques ainsi que des systèmes de contrôles.

 La décoration/ illumination des piscines, bassins, fontaines.

 La signalétique d’orientation de l’information (panneaux de signalisation et enseignes).

 La signalisation routière (rond points, séparation de voies de circulation.

I.2.8. Avantages et les inconvénients de la fibre optique :

I.2.8.1. Avantages :
Ils sont nombreux et on peut les classer comme suit :
  Performances de transmission : très faible atténuation, très grande bande passante,
multiplexage possible de plusieurs signaux, elles permettent aux systèmes d’avoir une
portée et une capacité très grande relativement à celles des câbles conducteurs.

 Avantage de mise en œuvre : très petite taille, grande souplesse, faible poids,
appréciables aussi bien en télécommunication que pour le câblage en informatique,
aéronautique, applications industrielles.

 Sécurité électrique : isolation totale entre terminaux, utilisation possible en ambiance

explosive ou sous forte tension.

 Sécurité électromagnétique : la fibre optique n’est pas sensible aux parasites et n’en
crée pas elle-même.

 Avantage économique : contrairement à l’idée encore répandue, le coût global d’un

système sur fibre optique et de plus en plus souvent inférieur à celui d’un système sur
cuivre.

1.2.8.2. Inconvénients :
Les inconvénients de la fibre optique sont :

 Prix : même si la matière première pour fabriquer des fibres est abondante et pas chère,
les fibres optiques sont encore plus chères par mètre que le cuivre.

Une fibre peut transporter beaucoup plus de signaux qu’un seul câble en cuivre et la transmission
à large distance signifie que moins de répéteurs coûteux sont requis.

 Fragilité : les fibres peuvent être cassées où perdre la transmission quand le câble est
rayé ou fissuré. Ce pendant en enveloppant des fibres dans une gaine en plastique, il est
difficile de plier le câble sans casser la fibre.

 Transmission :la transmission du signal dans les câbles de fibre optique doit se répéter
au long d’une certaine distance grâce à des appareils amplificateurs mais demande
beaucoup moins de répétitions que les câbles de cuivre.

 Protection : les fibres optiques exigent plus de protection autour du câble comparé au
cuivre.

 Sensibilité aux dommages physique : la fibre est un petit câble compact, et elle peut
facilement être coupée ou endommagée lors de l’installation ou de la construction. Etant
donné que chemin de fer fournit souvent les droits de passage pour la transmission à fibre
 optique, les déraillements causent une menace importante de dommages au câble, et ces
événements peuvent perturber le service a de grands groupes de personnes, car les câbles
à fibre optique peuvent fournir d’énormes capacités de transmission de données.

Pour cette raison, lorsque le câblage a fibre optique est choisi comme moyen de transmission, il
est nécessaire de régler les problèmes de la restauration, de la sauvegarde et de la suivie.

I.2.9. Système de communication par fibre optique :

Déférents composant d’une liaison optique :

Aujourd’hui, les routeurs internet et des systèmes d’interface et d’interconnexions réseaux

utilisent des émetteurs-récepteurs à fibres optiques dans leurs conceptions de système.

I.2.9.1. Définition d’une lisions optique :

Le principe dans les communications optiques consiste à transporter de l’information sous forme
lumineuse d’un point à un autre à travers un guide diélectrique. L’information à transmettre est
convertie d’un signal électrique en signal optique grâce à un émetteur, elle est ensuite injectée
dans une fibre optique. A la réception, le signal subira le traitement inverse à savoir la
conversion optique-électrique grâce à un convertisseur.

Globalement, une liaison optique est comparée d’un émetteur et d’un récepteur reliés par une
fibre optique (voir figure ci-dessous).

Cependant, pour des grandes distances on utilise des régénérateurs pour conserver le niveau du
signal nécessaire à la restitution de l’information. Dans ce qui suit nous allons définir chaque
élément de cette liaison.
 Figure I.16: Schéma synoptique d’un système de transmission optique.

I.2.9.2. Emetteur optique :

Il existe deux types d’émetteurs utilisables pour de signaux lumineux : les diodes laser (DL) et
les diodes électroluminescentes (LED). Ces deux matériaux présentent des avantages et des
inconvénients et chacun s’adapte à un type de multiplexage la figure

Figure I-17 : Symbole de la source optique.

 Les diodes électroluminescentes (LED) : Sont des composants bons marches mais
elles ne permettent pas l’émission de signaux des débits trop élèves et elles émettant un
signal sur plusieurs longueurs d’onde à la fois.

 Laser : De son côté, le laser coûte beaucoup plus cher et nécessite une certaine
attention du fait qu’il chauffe beaucoup. Cependant, il est plus performant que les LED
car il n’émet que sur une seule longueur d’onde donnée et le signal émis est beaucoup
plus puissant.

I.2.9.3. La modulation :
On a deux méthodes distinctes pour moduler les ondes optiques destinées aux communications :
la modulation directe, dans ce cas c’est la source elle-même qui fait varie sa sortie, et la
modulation extérieure, un modulateur est alors situé dans le faisceau de sortie.

Dans les deux cas, l’alimentation électrique nécessaire doit être réduite le plus possible, les
principaux formats de modulation d’amplitude sont le format RZ (Return-To-Zero) et le format
NRZ (Non-Return-To-zero).
I.2.9.4. Récepteur optique :
Le récepteur optique est un dispositif qui permet d’extraire l’information du signal optique reçu
de la fibre, il est constitué en général de quatre parties essentielles :

Un photo-détecteur ou photodiode, un convertisseur courant tension, un amplificateur et un

circuit de traitement de l’information.

 Photo détecteur :

Le rôle du photo-détecteur, qui peut être une diode PIN ou diode a avalanches, est reconvertir le
signal lumineux, reçu de la fibre, en un signal électrique en lui apportant le minimum de
dégradation, il se comporte comme un capteur et un générateur de courant.

La sensibilité, le courant d’obscurité et le temps de réponse sont des paramètres importants qui le
caractérisent, ils dépendent du matériau de construction et de sa structure.

La photo détectrice est une diode à jonction qui produit un courant en fonction de l’éclairement
reçu. La figure suivante représente son symbole.

Figure I-18 : Symbole du Photo détecteur.

I.3. Conclusion :
Dans ce chapitre nous avons donné des notions sur la fibre optique ainsi que ses types tel que, les
fibres mono-modes et les multi-modes, les fibres à saut d’indice et les fibres a gradient d’indice,
ainsi que ses applications dans différent domaines (télécommunication, armée médecin,
…….etc.), sans oublier les avantages que représentent les fibres optiques et les inconvénients qui
apparaissent dans leurs utilisation .en particulier nous avons présenté les différents éléments qui
constituent une liaison à base de fibres optique.
Dans le chapitre suivant, les réseaux d’accès et distribution seront au centre de notre attention, ou
nous allons détailler ses concepts de base.
