M

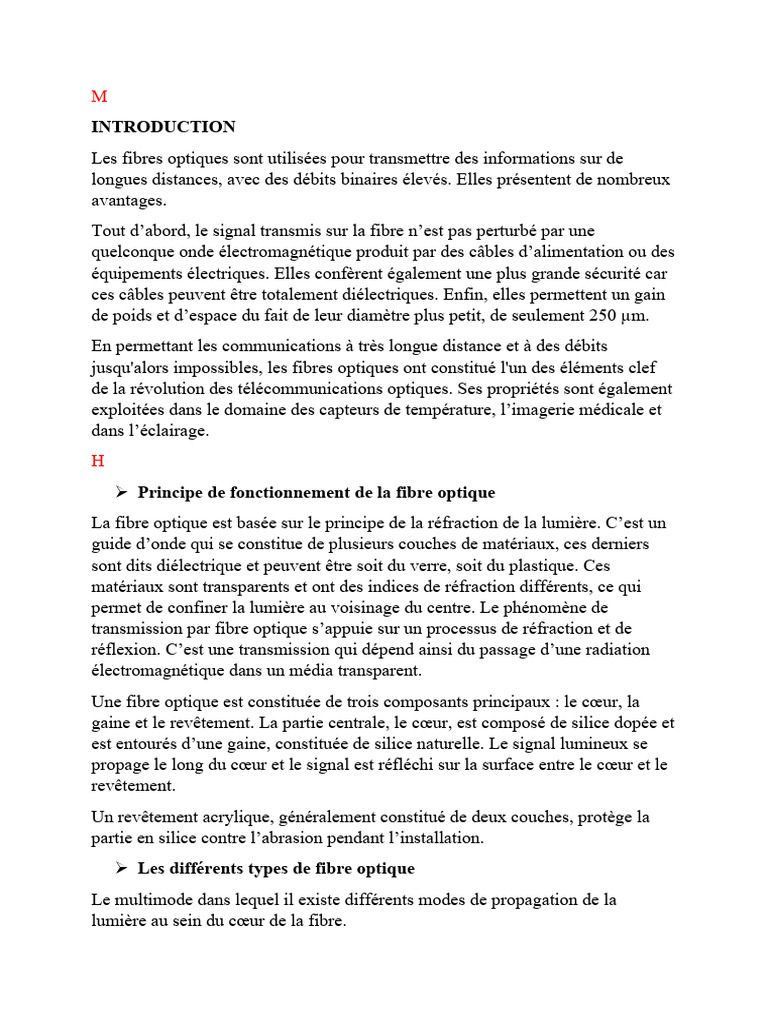

INTRODUCTION
Les fibres optiques sont utilisées pour transmettre des informations sur de
longues distances, avec des débits binaires élevés. Elles présentent de nombreux
avantages.
Tout d’abord, le signal transmis sur la fibre n’est pas perturbé par une
quelconque onde électromagnétique produit par des câbles d’alimentation ou des
équipements électriques. Elles confèrent également une plus grande sécurité car
ces câbles peuvent être totalement diélectriques. Enfin, elles permettent un gain
de poids et d’espace du fait de leur diamètre plus petit, de seulement 250 µm.
En permettant les communications à très longue distance et à des débits
jusqu'alors impossibles, les fibres optiques ont constitué l'un des éléments clef
de la révolution des télécommunications optiques. Ses propriétés sont également
exploitées dans le domaine des capteurs de température, l’imagerie médicale et
dans l’éclairage.
H
 Principe de fonctionnement de la fibre optique
La fibre optique est basée sur le principe de la réfraction de la lumière. C’est un
guide d’onde qui se constitue de plusieurs couches de matériaux, ces derniers
sont dits diélectrique et peuvent être soit du verre, soit du plastique. Ces
matériaux sont transparents et ont des indices de réfraction différents, ce qui
permet de confiner la lumière au voisinage du centre. Le phénomène de
transmission par fibre optique s’appuie sur un processus de réfraction et de
réflexion. C’est une transmission qui dépend ainsi du passage d’une radiation
électromagnétique dans un média transparent.
Une fibre optique est constituée de trois composants principaux : le cœur, la
gaine et le revêtement. La partie centrale, le cœur, est composé de silice dopée et
est entourés d’une gaine, constituée de silice naturelle. Le signal lumineux se
propage le long du cœur et le signal est réfléchi sur la surface entre le cœur et le
revêtement.
Un revêtement acrylique, généralement constitué de deux couches, protège la
partie en silice contre l’abrasion pendant l’installation.
 Les différents types de fibre optique
Le multimode dans lequel il existe différents modes de propagation de la
lumière au sein du cœur de la fibre.
Le monomode dans lequel il existe un seul mode de propagation de la lumière,
le mode en ligne droite.
 Le multimode à saut d'indice
La fibre multimode à saut d'indice est la fibre la plus ordinaire. C'est ce type de
fibre qui est utilisé dans les réseaux locaux de type LAN.
Etant donné que la fibre à saut d'indice est multimode, il existe plusieurs modes
de propagation de la lumière au sein de son cœur de silice.
Il existe dans cette fibre une très grande variation entre l'indice de réfraction du
cœur et de la gaine optique. C'est pour cela que les rayons lumineux se
propagent par réflexion totale interne en dent de scie.
La fibre à saut d'indice possède un cœur très large. L'atténuation sur ce type de
fibre est très importante comme on peut le voir sur la différence des impulsions
d'entrée et de sortie.
Débit : environ 100 Mbit/s
Portée maximale : environ 2 Km
Affaiblissement : 10 dB/Km

Le multimode à gradient d'indice

La fibre multimode à gradient d'indice est elle aussi utilisée dans les réseaux
locaux. C'est une fibre multimode, donc plusieurs modes de propagation
coexistent.
A la différence de la fibre à saut d'indice, il n'y a pas de grande différence
d'indice de réfraction entre cœur et gaine.
Cependant, le cœur des fibres à gradient d'indice est constitué de plusieurs
couches de matière ayant un indice de réfraction de plus en plus élevé.
Ces différentes couches de silice de densités multiples influent sur la direction
des rayons lumineux, qui ont une forme elliptique.
La fibre à gradient d'indice possède un cœur de taille intermédiaire.
L'atténuation sur ce type de fibre est moins importante que sur les fibres à saut
d'indice.
Débit : environ 1 Gbit/s
Portée maximale : environ 2 Km
Affaiblissement : 10 dB/Km
 Le monomode
La fibre monomode est la meilleure fibre existante à l'heure actuelle. C'est ce
type de fibre qui est utilisé dans les cœurs des réseaux mondiaux. Un seul mode
de propagation de la lumière existe, c’est le mode en ligne droite.
À la différence du multimode, le câble en fibre optique monomode ne présente
qu'un seul type de diffusion : une seule longueur d’onde dans le cœur du câble.
Il n’y a donc aucune interférence ni aucun chevauchement entre les différentes
longueurs d’onde, comme c’est le cas avec le câble multimode.
La fibre monomode offre un débit nettement supérieur à la fibre multimode.
Vous pouvez utiliser deux fils de fibre optique monomode pour pratiquement
doubler le débit d'un câble multimode. Les résultats du câble monomode en
termes de longueur et de vitesse sont possibles, car la transmission de la lumière
en monomode annule le retard en mode différentiel (DMD), qui limite le débit
principal du multimode. La fibre monomode possède un cœur très fin, de la
taille d’un cheveu ! L'atténuation sur ce type de fibre est quasi nulle, c'est ce qui
en fait sa force.
Débit : environ 100 Gbit/s
Portée maximale : environ 100 Km
Affaiblissement : 0,5 dB/Km

M
 Structure d'un câble à fibres optiques
 Câbles à fibres optiques à structure serrée
La structure élémentaire d'une fibre optique est dite structure serrée lorsqu'elle
est recouverte de façon solidaire par un revêtement secondaire. Ce revêtement
protecteur est extrudé directement sur la fibre optique et, généralement, son
diamètre est de 900 microns. Puis, à chaque fibre on ajoute des renforts en
polyamide de type Kevlar ainsi qu'une gaine supplémentaire. Tout cela confère à
la fibre optique des avantages en maniabilité et en résistance mécanique. De
plus, l'assemblage des fibres optiques de ce type autour d'un renfort central
permet de constituer facilement un câble présentant une grande facilité de pose
et de raccordement car chaque fibre est directement connectable. Les
coefficients de dilatation et de rétractation de la fibre en verre et des revêtements
en plastique étant différents, cette structure se rencontre essentiellement dans
des applications à l'intérieur des bâtiments.
Câbles à fibres optiques à structure libre
En structure libre, la fibre élémentaire de 250 microns est logée librement dans
un tube plus large afin de faire face aux risques de dilatation ou rétractation
offrant ainsi des possibilités d'utilisation avec des plages de températures plus
étendues. Un autre avantage de cette structure tient au fait que plusieurs fibres
optiques peuvent être placées dans un même tube d'où un moindre
encombrement qu'en structure serrée, à nombre de fibres égal. En revanche, le
tube est rempli d'un gel spécial qui sert de barrière à l'humidité. Ceci nécessite
une plus longue préparation du câble, un temps de raccordement plus long et une
manipulation plus délicate. Cette structure libre se rencontre en rocades
extérieures inter-bâtiments ou sur de longues distances mais aussi en distribution
intérieure en version économique sans gel d'étanchéité.

Une fibre optique élémentaire à structure serrée est aussi appelée fibre revêtue
900 microns ou souplisseau. Un câble constitué de telles fibres est nommé, en
langue anglaise, buffer 900 microns ou structure light. Quant à la structure libre,
les synonymes sont structure tubée ou câble à graisse et, en anglais, loose tube
fiber. On rencontre également une variante de la structure serrée : le principe
appelé "micro-gaine" dans laquelle plusieurs fibres optiques sont étroitement
enserrées par une enveloppe. Cette structure est fréquemment utilisée pour la
pose de câbles en conduite.

H
 Contenance d'un câble à fibres optiques
 Câbles unifibres
Les câbles unifibres ou monofibres ou simplex se rencontrent peu si ce n'est au
niveau des derniers raccordements, des cordons optiques ou des jarretières
optiques dans les armoires de brassage.
 Câbles à deux fibres optiques
Généralement, chaque liaison d'application nécessite deux fibres optiques, une
pour chaque sens de transmission. Ainsi, les cordons optiques ou les câbles de
branchement des équipements ou ceux de distribution vers le point d'accès
comportent deux fibres optiques. Ces câbles à deux fibres optiques ont deux
gaines jumelées, comme le Zipcord, qui peuvent se séparer aisément, ou bien
une seule gaine contenant les deux fibres optiques, câbles dits duplex.
 Câbles multifibres pour distribution intérieure
Pour la distribution intérieure, on peut trouver des câbles de six fibres optiques
reliant le local technique d'étage à un point de branchement desservant trois
points d'accès. Dans les installations moyennement fibrées, entre répartiteurs de
locaux techniques, les câbles multifibres optiques sont souvent constitués par
multiples de six fibres : 6, 12, 18, 24, 30 ou 36 fibres optiques. Pour les
immeubles massivement fibrés, on a recours à des câbles de plus forte densité
contenant de 72 fibres optiques à près d'un millier. Dans tous les cas, le nombre
de fibres optiques ne doit pas être chichement dimensionné à la conception de
l'installation et il est souhaitable de prévoir des fibres optiques en attente
d'affectation. Ces câbles de distribution intérieure sont gainés de plastique et le
comportement au feu de ces gaines doit être conforme à la législation en vigueur

M
 Les avantages
La fibre optique permet d’obtenir un débit jusqu’à 4 fois plus rapide que la
technologie ADSL jusqu’à 100 Mbit/s en réception. Offrant de meilleures
performances, le réseau fibre peut également transporter des informations sur de
longues distances quasiment sans subir d’atténuation du signal conduit.
Contrairement au réseau actuel, la fibre est totalement insensible aux
perturbations radioélectriques extérieures, ce qui garantit une meilleure qualité,
et permet des débits symétriques, ce que l’ADSL n’autorise pas.
La fibre optique offre un confort d’utilisation incomparable aux abonnés. Elle
permet d’échanger et de télécharger aisément des fichiers volumineux (vidéos,
films, etc.).
Les débits atteints par la fibre optique vont permettre le développement de
nouvelles applications et services innovants (télétravail, télémédecine, e-
commerce, etc.)
Grâce à l’augmentation de la bande passante, les habitants peuvent se connecter
à plusieurs services simultanément (comme la télévision en HD, la téléphonie IP
et le service Internet) sans contrainte liée au partage des débits.
La fibre optique offre moins de dégradation du signal. En effet, la perte de signal
dans la fibre optique est inférieure à celle du fil de cuivre. En découle une
meilleure qualité pour votre connexion Internet.
Les données sont transportées par des signaux lumineux. Contrairement aux
signaux électriques transmis dans les fils de cuivre, les signaux lumineux d’une
fibre n’interfèrent pas avec ceux d’autres fibres du même câble. Ainsi, cela
signifie par exemple que les conversations en téléphonie IP sont plus claires. La
fibre est aussi utilisée pour le réseau informatique.
Les inconvénients
L’utilisation de la fibre optique est limitée. Le câble à fibre optique ne peut être
utilisé qu’au sol. Exception faite dans certaines utilisations aériennes sur des
poteaux.
Les sources d’émission de faible puissance lumière sont limitées à une faible
puissance. Bien que des émetteurs de forte puissance soient disponibles pour
améliorer l’alimentation électrique ; mais cela implique aussi un coût
supplémentaire.
Cela peut donc induire un coût élevé.
Fragilité : la fibre optique est plutôt fragile et plus vulnérable aux dommages par
rapport au fil de cuivre. Vous feriez mieux de ne pas tordre ou plier les câbles à
fibres optiques ; à vos risques et périls. Attention, ça n’est pas le cas du câble qui
est beaucoup plus résistant.
Distance : la distance entre l’émetteur et le récepteur doit rester court ; ou alors
des répéteurs sont nécessaires pour amplifier le signal.

H
 Conclusion
