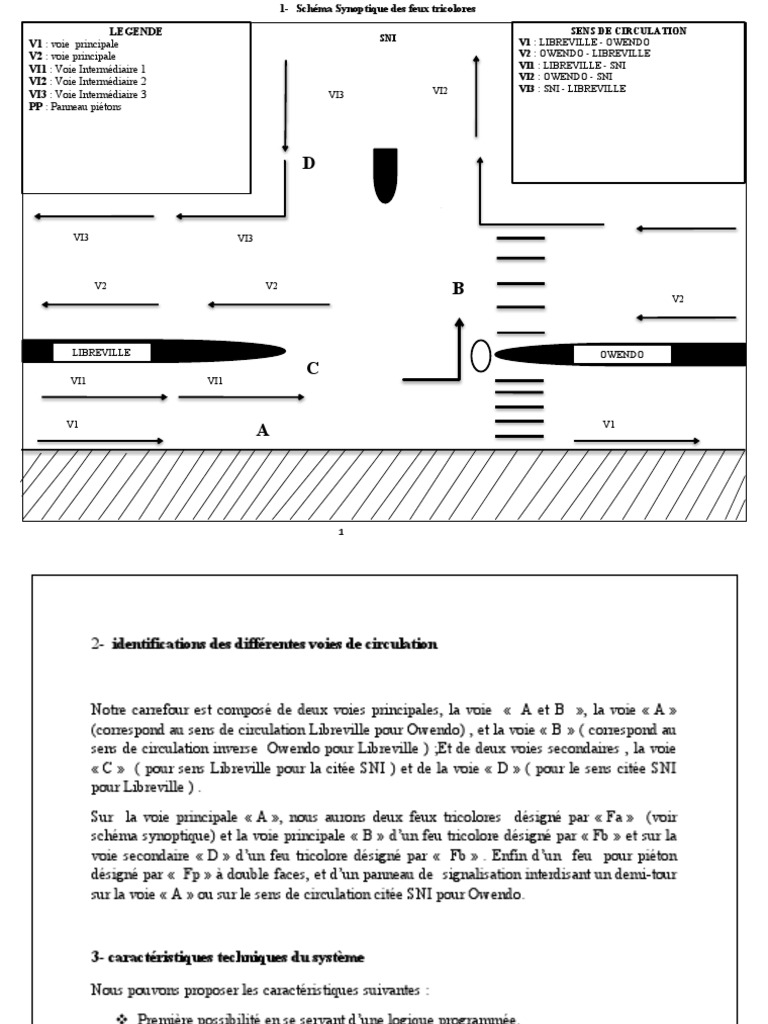

1- Schéma Synoptique des feux tricolores

LEGENDE SENS DE CIRCULATION

SNI V1 : LIBREVILLE - OWENDO
V1 : voie principale
V2 : voie principale V2 : OWENDO - LIBREVILLE
VI1 : Voie Intermédiaire 1 VI1 : LIBREVILLE - SNI
VI2 : OWENDO - SNI
VI2 : Voie Intermédiaire 2
VI2 VI3 : SNI - LIBREVILLE
VI3 : Voie Intermédiaire 3 VI3
PP : Panneau piétons

VI2

VI3 VI3
VI2

V2 V2 B V2

LIBREVILLE OWENDO
C
VI1 VI1

V1
A V1

1
2- identifications des différentes voies de circulation

Notre carrefour est composé de deux voies principales, la voie «  A et B », la voie « A »
(correspond au sens de circulation Libreville pour Owendo) , et la voie « B » ( correspond au
sens de circulation inverse Owendo pour Libreville ) ;Et de deux voies secondaires , la voie
« C » ( pour sens Libreville pour la citée SNI ) et de la voie « D » ( pour le sens citée SNI
pour Libreville ) .
Sur la voie principale « A », nous aurons deux feux tricolores désigné par « Fa » (voir
schéma synoptique) et la voie principale « B » d’un feu tricolore désigné par « Fb » et sur la
voie secondaire « D » d’un feu tricolore désigné par «  Fb » . Enfin d’un feu pour piéton
désigné par «  Fp » à double faces, et d’un panneau de signalisation interdisant un demi-tour
sur la voie « A » ou sur le sens de circulation citée SNI pour Owendo.

3- caractéristiques techniques du système

Nous pouvons proposer les caractéristiques suivantes :

 Première possibilité en se servant d’une logique programmée.

- Pour l’affichage nous utiliserons un afficheur 14 segments numérique qui affiche de 0

jusqu’à 99.
- 12 Led sous formes rondes de diamètres 5mm selon la distance de visibilité sur
chaque rangée.
- Tension d’alimentation 12V.
- Microcontrôleur : Arduino.
- Automate programmable – API –PL7-2.
- Des résistances de protection pour chaque Led
- Le circuit intégré possède les composants suivants ;
Un NE555, CD-4029 (compteur- décompteur binaire-décimal à base de bascule JK)
Un décodeur BCD 14 segments.

 Deuxième possibilités : Adapter le système au réseau d’alimentation 22O V, pour la

logique câblé.
- Des lampes Led limite luminosité (φ(20 – 30), mixte de couleur Ver, Orange ,
Rouge ).
- 2 afficheurs 14 segments.
- Résistances de protection des Led à désignation (rouge, noire, noire, violet, or).
- Fréquence du réseau 50 HZ
- Boitiers restants aux intempéries
- 3 Contacteurs
- 3 blocs temporisés
- Bouton poussoir (marche / arrêt)
- Voyants lumineux 2
- Disjoncteur d’alimentation
4- Description du fonctionnement

Ces feux tricolores fonctionnent en trois étapes ;

Etape 1 : Lorsque les feux des voies principales «  Fa et Fb » sont au rouge (R) impliquant
une temporisation des feux orange (O), les feux tricolores secondaires « Fc et Fd » sont eux
au vert. Les feux tricolores de passage piéton sont au vert (V).
Etape 2 : Lorsque les deux feux des voies principales sont au vert (V) impliquant un temps de
temporisation pour les feux orange (O), les feux tricolores secondaires « Fc et Fd» sont au
rouge (R) ainsi que le feu tricolore pour passage piéton (Fp).
Etape 3 : Tous les feux tricolores orange (O) pour les voies principales et pour le passage
piéton seront synchronisés, et il en sera de même pour les feux tricolores des voies
secondaires.

Etape 1 :
 Mode trafic : Fa = Fb = 0 Tr = 20 s
Fc= Fd = 1 Tv = 10s
 Mode clignotant : Si Fc = Fd = 1 Tos= 5s
 Mode piéton : Fa = Fb = 0 ; Pp= 1 Tv = 18s
Etape 2 :
 Mode trafic : Fa = Fb = 1 Tv = 75 s
Fc= Fd = 0 Tr =77s
b
 Mode clignotant : Si Fa = Fb = 1 To = 5s
 Mode piéton : Pp = 0 Tr =77s
Etape 3 :
 Mode clignotement des feux principaux et secondaires.

Feu orange voie principale Fop = 1 Top = 5s (voie A et B)

Feu orange voie secondaire Fos = 1 Tos = 5s (voie C et D)

3
fonctionnement du système des feux ci-dessous à partir du chronogramme :
