TUTORIEL

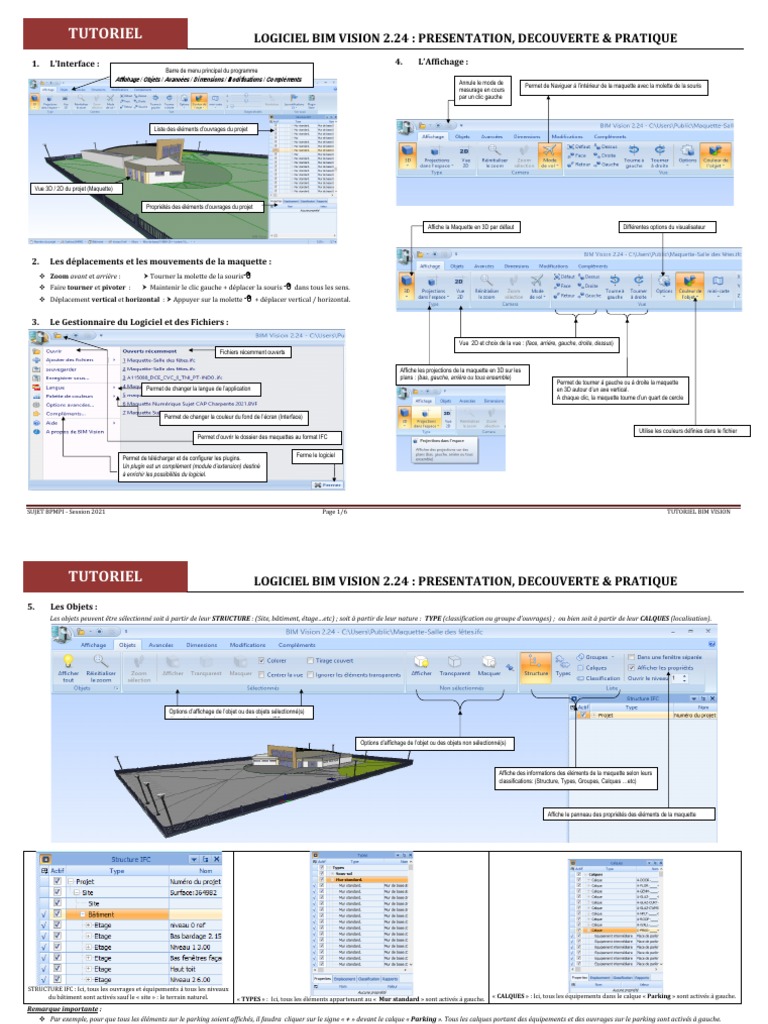

LOGICIEL BIM VISION 2.24 : PRESENTATION, DECOUVERTE & PRATIQUE

1. L’Interface : 4. L’Affichage :
Barre de menu principal du programme

Affichage / Objets / Avancées / Dimensions / Modifications / Compléments Annule le mode de
Permet de Naviguer à l’intérieur de la maquette avec la molette de la souris
mesurage en cours
par un clic gauche

Liste des éléments d’ouvrages du projet

Vue 3D / 2D du projet (Maquette)

Propriétés des éléments d’ouvrages du projet

Affiche la Maquette en 3D par défaut Différentes options du visualisateur
la Maquette en 3D par défaut


2. Les déplacements et les mouvements de la maquette :
v Zoom avant et arrière : Ø Tourner la molette de la souris8
v Faire tourner et pivoter : Ø Maintenir le clic gauche + déplacer la souris 8 dans tous les sens.
v Déplacement vertical et horizontal : Ø Appuyer sur la molette 8 + déplacer vertical / horizontal.


3. Le Gestionnaire du Logiciel et des Fichiers :

Vue 2D et choix de la vue : (face, arrière, gauche, droite, dessus)

Fichiers récemment ouverts


Affiche les projections de la maquette en 3D sur les
plans : (bas, gauche, arrière ou tous ensemble)
Permet de tourner à gauche ou à droite la maquette
Permet de changer la langue de l’application en 3D autour d’un axe vertical.
A chaque clic, la maquette tourne d’un quart de cercle

Permet de changer la couleur du fond de l’écran (Interface)

Utilise les couleurs définies dans le fichier

Permet d’ouvrir le dossier des maquettes au format IFC IFC options du visualisateur la Maquette en
3D par défaut
Permet de télécharger et de configurer les plugins. Ferme le logiciel
Un plugin est un complément (module d’extension) destiné
à enrichir les possibilités du logiciel.

SUJET BPMPI - Session 2021 Page 1/6 TUTORIEL BIM VISION

 TUTORIEL LOGICIEL BIM VISION 2.24 : PRESENTATION, DECOUVERTE & PRATIQUE

5. Les Objets :
Les objets peuvent être sélectionné soit à partir de leur STRUCTURE : (Site, bâtiment, étage…etc) ; soit à partir de leur nature : TYPE (classification ou groupe d’ouvrages) ; ou bien soit à partir de leur CALQUES (localisation).

Options d’affichage de l’objet ou des objets sélectionné(s)

d’ouvrir le dossier des maquettes au format IFC

Options d’affichage de l’objet ou des objets non sélectionné(s)

Affiche des informations des éléments de la maquette selon leurs

classifications: (Structure, Types, Groupes, Calques …etc)

Affiche le panneau des propriétés des éléments de la maquette

STRUCTURE IFC : Ici, tous les ouvrages et équipements à tous les niveaux

du bâtiment sont activés sauf le « site » : le terrain naturel. « TYPES » : Ici, tous les éléments appartenant au « Mur standard » sont activés à gauche. « CALQUES » : Ici, tous les équipements dans le calque « Parking » sont activés à gauche.
Remarque importante :
v Par exemple, pour que tous les éléments sur le parking soient affichés, il faudra cliquer sur le signe « + » devant le calque « Parking ». Tous les calques portant des équipements et des ouvrages sur le parking sont activés à gauche.
v Pour faire afficher l’un des éléments du calque, il faudra cliquer sur l’élément. Pour changer de calque, il faudra cliquer sur le signe « - » devant le calque en cours, puis, cliquer sur le signe « + » devant le calque souhaité.

SUJET BPMPI - Session 2021 Page 2/6 TUTORIEL BIM VISION

 TUTORIEL LOGICIEL BIM VISION 2.24 : PRESENTATION, DECOUVERTE & PRATIQUE

6. Les Coupes (Avancées) :

Efface les décalages de tous les objets.

Ajout d’un plan de coupe

(par rapport à un plan donné, un bord, axe
Efface tous les Permet de décaler en avant ou en arrière le plan de
X, axe Y ou axe Z) du modèle (Maquette)
plans de coupe coupe actuel en précisant la distance en mètre.
avec un plan perpendiculaire à l’axe choisi. Ici, décalage de 0,208 m en avant.

Permets de retourner le côté du plan de coupe. Permet de retirer un plan de coupe Sélectionne les éléments visibles dans
Active la coupe la zone de coupe visible de coupe
Plan de coupe sélectionnée ou crée. sélectionnée ou crée.

Sectionne la Maquette avec un plan perpendiculaire à l’axe choisi

Affiche uniquement le plan de coupe « A » sans aperçu du modèle " : Scinde l’objet fractionné à l’aide de
Affiche les différents choix de plans de coupe entier avec un décalage de 0,208 m par rapport au plan actuel. plans de coupe.
Sectionne la maquette avec un plan possibles. "(X) : Supprime la scission.
perpendiculaire à l’axe choisi. Affiche la maquette avec tous les plans de coupe.

SUJET BPMPI - Session 2021 Page 3/6 TUTORIEL BIM VISION

 TUTORIEL LOGICIEL BIM VISION 2.24 : PRESENTATION, DECOUVERTE & PRATIQUE

7. Les Dimensions :

Affiche
le volume de l’élément ou des éléments sélectionné(s) Affiche le nombre d’élément(s) sélectionné(s) Sélection multiple Affiche le résultat d’élément(s) sélectionné selon unité de la grandeur mesurée
(Selon
qu’il s’agisse d’un élément simple ou multiple) (m3), (m²), (m3), (kg) ou (t), (°), (U), ou en (m)

Ajuste la taille la taille de Affiche les coordonnées en « X », « Y », « Z »
l’interface en mode tactile des points sélectionnés

Annule le mode de
mesurage en cours Annule la dernière sélection
Efface la sélection Affiche le résultat après avoir réglé la précision souhaitée
par un clic gauche avec un certain nombre de chiffres après la virgule).

Longueur Surface Volume Poids (Masse)

Permet de déterminer la volume d’un ouvrage ou d’un élément
sélectionné
Permet de déterminer la masse d’un élément sélectionné en
fonction de sa masse volumique. Il faudra cependant activer
l’unité de mesurage souhaitée. (kg) ou (t) et renseigner la
valeur de la masse volumique du matériau.
Permet de déterminer la surface d’un ou des plans
d’un élément ou des éléments sélectionné(s)
Permet de déterminer la longueur des arêtes, et la
distance entre les éléments

SUJET BPMPI - Session 2021 Page 4/6 TUTORIEL BIM VISION

 TUTORIEL LOGICIEL BIM VISION 2.24 : PRESENTATION, DECOUVERTE & PRATIQUE

Découverte du Logiciel BIM VISION : Exercice d’application

PROJET : CONSTRUCTION d’une SALLE des FÊTES

TRAVAIL DEMANDE DEMARCHE A SUIVRE RESULTAT
1. OUVERTURE D’UN 1. Cliquer sur l’icône « BIMVISION » situé
sur le bureau.
PROJET :
2. Cliquer sur l’icône « BIMVISION » en
a. Ouvrir le fichier :
haut à gauche de l’interface qui s’ouvre.
« Maquette Salle des fêtes.ifc »
3. Pointer sur l’icône « Langue » et
choisir sa langue.
4. Pointer sur l’icône « Palette de
couleurs » et choisir sa couleur du fond
d’écran.
5. Pointer sur l’icône « Ouvrir » et
sélectionner le fichier (Maquette-Salle
des fêtes.ifc) soit parmi les fichiers
récemment ouverts soit depuis un
autre répertoire dans l’ordinateur.

SUJET BPMPI - Session 2021 Page 5/6 TUTORIEL BIM VISION

 TUTORIEL LOGICIEL BIM VISION 2.24 : PRESENTATION, DECOUVERTE & PRATIQUE

ETUDE D’UN OUVRAGE : DEMARCHE
2. SELECTION D’UN PROJET : Mesure des SURFACES
a. Cliquer sur l’onglet « Objets » puis cliquer sur l’icône « Types » dans la barre de menu. a. Dans l’onglet « Dimensions », cliquer sur l’icône « Surface : Même plan », puis sur la commande « Même
plan » pointer le curseur et cliquer sur le pan de mur de refend sélectionné précédemment (Tag 239404)
b. Cliquer sur « + » devant « Types » pour dérouler tous les types d’ouvrages de la maquette.
pour déterminer sa surface. (Résultat : Surface = 8,461 m²) s’affiche. Cliquer sur l’icône « Annuler le
c. Cliquer sur « + » devant « Mur Standard » pour activer et sélectionner tous les ouvrages du type « Mur standard ». mode de mesurage » pour quitter.
d. Dans l’onglet « Non sélectionnés », cliquer sur « Masquer » pour masquer les autres ouvrages de la maquette non Mesure de VOLUME
sélectionnés. _ Seuls les ouvrages du type « Mur standard » apparaissent en couleur verte à l’écran. Clic gauche sur a. Dans l’onglet « Dimensions », cliquer sur l’icône « Volume », puis sur la commande « De la sélection »
l’écran pour que les ouvrages apparaissent en texture normale. pointer le curseur et cliquer sur le même mur pour déterminer son volume. (Le Résultat : Volume =
e. Cliquer sur le pan du mur de refend situé entre le local matériel et salle 1 Activités : Tag 239404 (Voir ci-dessus). 1,641m3) s’affiche. Cliquer sur « Annuler le mode de mesurage » pour quitter.
3. DETERMINATION DES DIMENSIONS D’UN OUVRAGE Mesure du POIDS
Mesure des LONGUEURS a. Dans l’onglet « Dimensions », cliquer sur l’icône « Poids : Acier », puis sur la commande « Béton » pointer le
curseur sur « Densité : [kg/m3] puis saisir : 2000.
a. Dans l’onglet « Dimensions », cliquer sur l’icône « Longueur : Arête », puis sur la commande « Arête » pointer le
b. A nouveau dans l’onglet « Dimensions », cliquer sur l’icône « Poids : Acier », puis sur la commande « De la
curseur sur le pan de mur de refend sélectionné précédemment (Tag 239404) pour déterminer sa longueur et sa
sélection » pointer le curseur et cliquer sur le même mur pour déterminer sa masse volumique.
hauteur. (Résultat : Longueur = 3,04 m ; Hauteur = 2,54 m) s’affiche. Cliquer sur l’icône « Annuler le mode de
(Le Résultat : Masse volumique = 1,641m3) s’affiche.
mesurage » pour quitter.
c. Cliquer sur « Annuler le mode de mesurage » pour quitter.

SUJET BPMPI - Session 2021 Page 6/6 TUTORIEL BIM VISION
