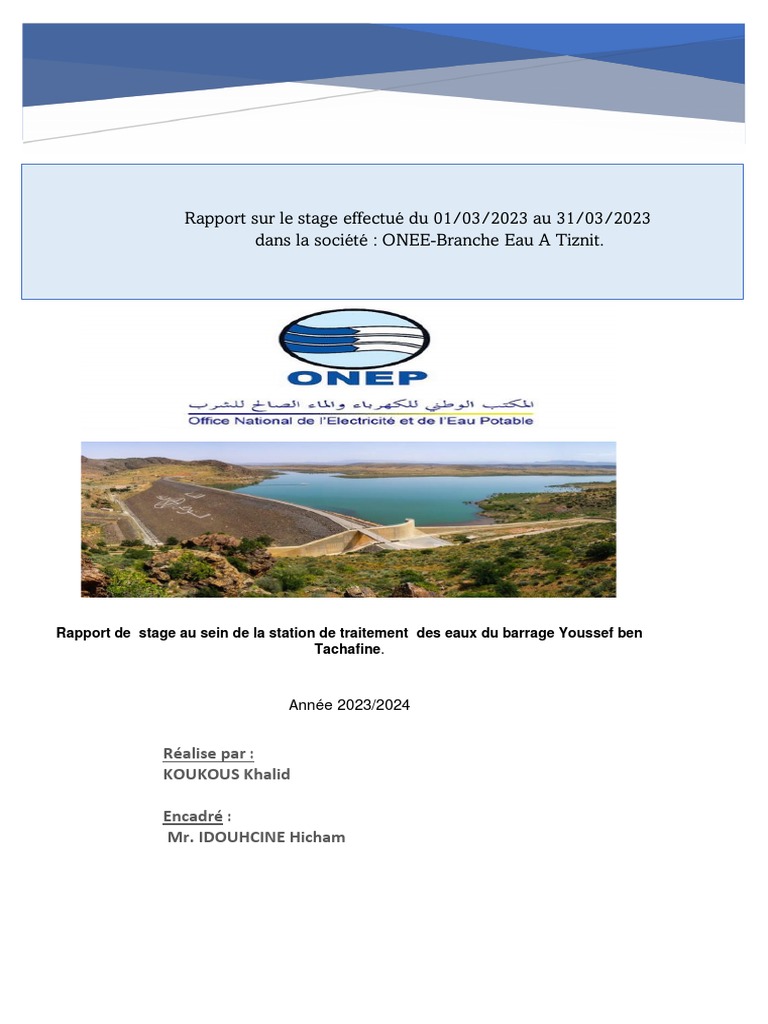

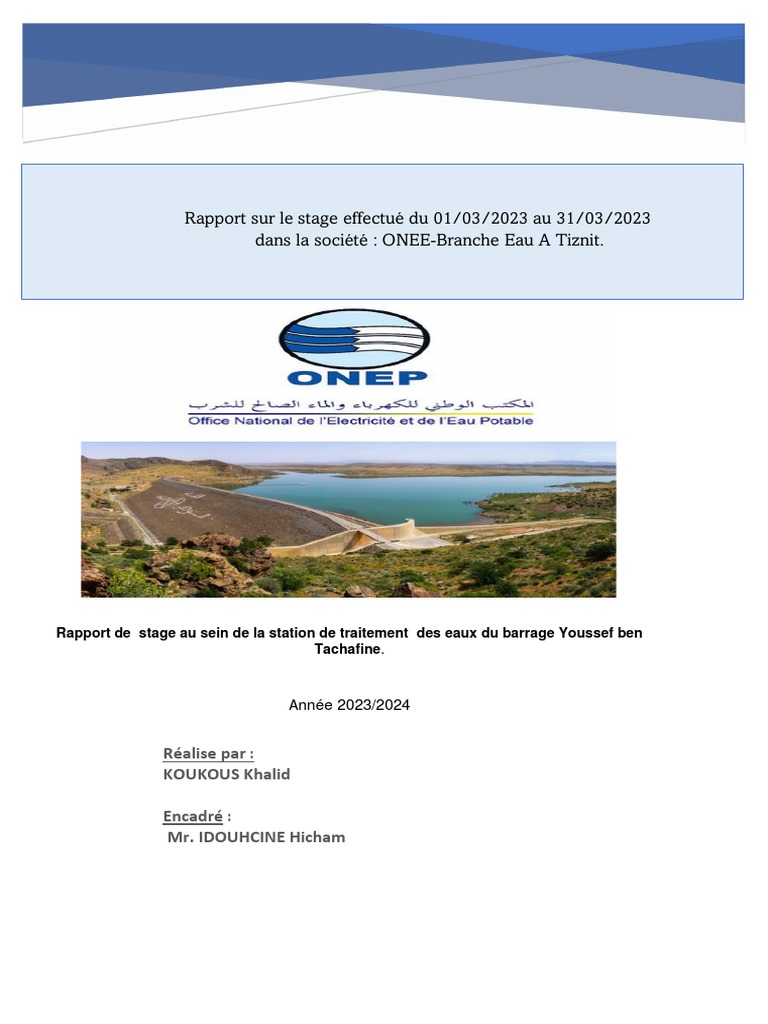

Rapport sur le stage effectué du 01/03/2023 au 31/03/2023

dans la société : ONEE-Branche Eau A Tiznit.

Rapport de stage au sein de la station de traitement des eaux du barrage Youssef ben
Tachafine.

Année 2023/2024

Réalise par :
KOUKOUS Khalid

Encadré :
Mr. IDOUHCINE Hicham
 REMERCIEMENT

A la fin de mon stage, je tiens à remercier :

A monsieur Bioussoufa Hamid : Chef de secteur de production Taroudant-Tiznit-ait baha.

A madame Bouderfa Fatima : Chef de la station de traitement Tiznit.

Monsieur Idouhcine Hicham : Technicien de maintenance.

Monsieur jouidi Rachid : Agent d'entretien station de traitement Tiznit

Ainsi que tout l’équipe de l’unité de production Tiznit-Lkhsas-Ifni.

RAPPORT DE STAGE: 1
 Tables des matières

Introduction

Chapitre 1 : présentation de l'ONEE branche eau

Chapitre 2 : production de l'eau potable

Conduite et refoulement

Cascade

Coagulations et floculation

Décantation

Filtration

Désinfection

Stockage

Chapitre 3 : Les taches effectuées :

I-Diagnostic d’un turbidimètre de traitement:

1 / 1- Définition et fonctionnement d'un turbidimètre

1/2- définition et fonctionnement d'un turbidimètre :

1/3-Etapes de résolution de problèmes :

2/1 -définition d’une vanne pneumatique :

2/2-Diagnostic coffre de l’air de traitement parte filtration :

2/3-Etapes de résolution de problèmes :

III-Arrangeait des pièces de rechange électriques ou niveau du magasin traitement :

3/1-Disjoncteur moteur :

3 /2-Fusibles à percuteur :

3/3-Contacteur de forte puissance :

3/4-Contacteur auxiliaire ( relais a broche ) :

RAPPORT DE STAGE: 2
3/5-Temporisateurs électroniques :

IV-démontage d’une armoire d’automatisme station pompage 2 :

4/1-Automate programmable : SIEMENS de l’armoire

1.1-définition API :

1.2-Les caractéristiques principales :

1.3-Relaie à bronche :
4/2-Parafoudre :

2.1- définition :

RAPPORT DE STAGE: 3
 Introduction

L'eau qui coule à nos robinets est un produit élaboré, qui a fait l'objet de nombreux traitements
et contrôles. Il n'existe pratiquement plus, à l'état naturel, d'eaux propres aux usages
alimentaires et à l'hygiène corporelle.

Au Maroc, l'eau "propre à la consommation humaine" doit répondre à de nombreux critères de

qualité. Ces critères reflètent deux préoccupations pernoanentes :
Cèle de la santé publique : fournir au consommateur une eau sûre, garantie contre tous
les risques It médiats ou à long terme, réels, potentiels ou même simplement supposés
Cèle de confort du plaisir : offrir une eau agréable à boire, claire, inodore et équilibrée en
sels minéraux.
Le rôle des stations de traitement mises en œuvre par les gestionnaires de service de l'eau qui
est l'office national de l'eau potable est de rendre l'eau brute conforme aux normes de qualité,
elles doivent intégrer des systèmes de secours en cas de panne des installations, de façon à
assurer la continuité de la production et la distribution de l'eau 24h/24. Elles doivent aussi être
évolutives pour suivre les éventuels changements des caractéristiques de la ressource en eau
ou le renforcement de l'exigence des normes encadrant la qualité de l'eau distribuée.
L'eau fait l'objet d'une double surveillance :
. Un contrôle officiel qui relève de la compétence des pouvoirs publics (des millions
d'analyses effectuées par l'office national de sécurité).
. Une permanente des exploitants de service des eaux.

Le but de ces contrôles est de vérifier la qualité physico-chimique et microbiologique de l'eau au

captage, au cours du traitement et sur le réseau de distribution. Ces contrôles conjugués font de
l'eau potable le produit alimentaire le plus surveillé au Maroc.

RAPPORT DE STAGE: 4
Chapitre 1 : présentation de l'ONEE branche eau:

Crée en 1972, l'office national de l'électricité et l'eau potable branche eau est un organisme
public à caractère industriel et commercial doté de l'autonomie financière.

Missions:

Planification de l'approvisionnement en eau potable (AEP) à l'échelle national

Potable.
Production de l'eau potable.
Distribution de l'eau potable pour le compte des collectivités locales.
Gestion de l'assainissement liquide pour le compte des collectivités locales
Contrôle de la qualité des eaux.

Axes stratégiques:

Pérenniser, Sécuriser et renforcer l'AEP en milieu urbain -Généraliser l'accès à l'eau potable en
milieu rural.
Rattraper le retard en matière d'assainissement liquide.

Approche:

-Assurer une veille technologique.

-Intégrer la composante environnement.

-Impliquer le citoyen dans l'économie et la protection des ressources en eau.

RAPPORT DE STAGE: 5
Chapitre 2 : production de l'eau potable:

L'unité de production de l'eau potable de Tiznit consiste à traiter l'eau brute qui a pour source le
barrage Youssef ben Tachafine
.Barrage Youssef ben Tachafine
Le barrage Youssef ben Tachafine est un barrage sur l'oued Massa, dans la province de Tiznit,
au Maroc, met en service a 1985.

1-conduite et refoulement :

Un piquage sur une conduite ORMVA alimentant la station de pompage SPO qui refoule
directement vers la station de traitement. Une conduite de refoulement à partir de la station de
pompage flottante SPF vers un réservoir de mise en charge (R=300 mètres cubes) desservant
gravitèrent la station de traitement.

Actuellement la station de traitement est alimentée par la prise d'eau brute SPF étant donné est
mise en service.
L'eau brute s'écoule alors gravitèrent en passant par la chambre de pré chloration SPC afin de
diminuer le taux des matières organiques.
La SPF doit être démonté (désassemblé) si le niveau d'eau au barrage est au-dessous de 85 m
; dans c=ce cas la SPO est mise en service.
L'eau brute arrive à la station de traitement SPF en deux conduites de différentes débits, la
.première ancienne 1985 de débit 300 m3 /h, la seconde 2000 de débit 600 m3 /h.

RAPPORT DE STAGE: 6
 Exemple d’une station de pompage flottante

2. Cascade:

A l'arrivée de l'eau brute a la station de traitement, on fait passer l'eau à travers des cascades
pour mettre en contact l'eau et l'air afin d'oxygéner l'eau et aussi de s'en débarrasser de certains
gaz présentes dans l'eau (H2S, C02 et CH4) qui donnent une mauvaise odeur

RAPPORT DE STAGE: 7
 3. La coagulation et la floculation

La coagulation et la floculation sont au cœur du traitement de l'eau potable. Premièrement, nous

ajoutons un coagulant, un produit qui aura pour effet de neutraliser la charge des particules
colloïdales (responsables entre autres de la couleur et turbidité) de façon qu'elles ne se
repoussent plus les unes des autres. Le coagulant est ajouté juste avant ou dans un bassin a
mélange rapide pour un effet plus rapide *Une fois cette étape accomplie, nous injectons un
floculant ou aide-coagulant qui aura pour effet d'agglutiner toutes les particules devenues
neutres, c'est-à-dire les rassembler pour qu'elles forment des flocons assez gros pour
sédimenter (couler au fond)par eux-mêmes .Cette étape a lieu dans un bassin a mélange plus
lent de manière à ne pas briser les flocons une fois formés mais pour tous de même avoir un
effet de diffusion .

-Dans cette étape on ajoute le sulfate d'alumine AL2(S04)3 —le coagulant

Bassin coagulation de la floculation

4.décantation:

Cette étape suit la coagulation et la floculation et précède la filtration Une fois le foulant ou Aude
coagulant injecté et mélange a l eau, cette dernière est dirigée vers les bassins de
sédimentation aussi appelés décanteurs. Ce sont de gros bassins avec un temps de rétention

RAPPORT DE STAGE: 8
assez élevé pour permettre aux flocons qui formaient la turbidité et la couleur de couler au fond
du bassin et de s'accumuler pour former de la boue qui devra être régulièrement extraite pour
prévenir les accumulations. L'eau sera ensuite acheminée vers les filtres qui élèveront les plus
petites particules qui n'auront pas sédimenté ou décanté lors de I étape précédente,
Dans cette étape 90 % des matières organiques sont éliminées (argiles, bactéries, algues et les
micro-organismes).

bassins décantation

5. Filtration :

L'eau est passée a travers un filtre qui intercepte les petites particules. Plus petites sont les
mailles du filtre, plus petite doit être une particule pour passer .La filtration peut être
accomplie comme traitement tertiaire d'une eau brute, comme traitement secondaire d'une
eau usée ou comme unique traitement si on parle d'une filtration transmembranaire. Les
filtres les plus communs dans les stations traitement d'eau sont les filtres au sable. Les
filtres s'assurent que l'eau qui en sort respecte les normes en vigueur (ou mieux) en ce qui
concerne la turbidité (la couleur ayant été enlevée par l'étape précédente).Les virus et
bactéries peuvent toutefois passer au travers des filtres c'est pourquoi l'étape finale de
désinfection est obligatoire. Dans cette étape les 10%des matières organiques sont
éliminées par le système (1.20m de sable spécial+gravier+besuleur).

RAPPORT DE STAGE: 9
 Bassin de filtration

6- La désinfection :

C'est l'injection de chlore gazeux au niveau de la sortie des filtres à sables pour l'élimination
des micro-organismes (virus, bactéries) tout au long du réseau de distribution afin qu'aucun
germe ne puisse se développer dans les canalisations d'eau traité vers la ville de Tiznit et
les douars qui et ensuite l'eau est dirigée vers le réservoir de stockage (880m3 ).

7-stockage
Les deux réservoirs d'eau traitée ont une capacité unitaire de 880 m3 et 564 m3, ils
alimentent les consommations d'eau de la station de traitement et la station SPI.
Ils sont en liaison de niveau et sont alimentés par les deux filières de traitement d'eau.

RAPPORT DE STAGE: 10
Chapitre 3 : Les taches effectuées :

1- Diagnostic d' un turbidimètre de traitement:

1/1- définition et fonctionnement d'un turbidimètre :

Les turbidimètres fonctionnent en fonction des phénomènes optiques qui se produisent

lorsque la lumière incidente à travers un plan d'eau est diffusée par l'existence de particules
étrangères qui sont en suspension à l'intérieur de celui-ci, ce turbidimètre mesure un
paramétré de qualité d’eau important il s’agit de la turbidité d’eau brute (l’entrée de la
station) et l’eau traité (produit final à la sortie de la station).
Il se compose d’un capteur qui est immergé dans l’eau afin de mesurer la valeur de la
turbidité, et d’un transmetteur qui sert à afficher la valeur et il contient aussi des sorties
analogiques (4-20mA) et digitales (alarme…)

1.Capteur

2.Transmetteur

RAPPORT DE STAGE: 11
1 / 2-diagnostic du turbidimètre :
- Le transmetteur affiche un message d’erreur relative au capteur et il nous a donné
l’ensemble des hypothèses possibles qui peuvent être la cause de cette anomalie.
(photo)
Etapes de résolution de problème :

• Vérifier l’alimentation 220 VAC du transmetteur et 24 VDC du capteur.

• Vérifier les connexions (serrage des fils, capteur de turbidité , signal…)
➢ Résultat :
Capteur de turbidité est défaillant
✓ Solution :
Changement du capteur par un autre identique.

2 .1-définisiton d’une vanne pneumatique :

Une vanne pneumatique est un robinet à commande motorisé dont le mécanisme

de fermeture et d’ouverture est assuré par un actionneur à
air comprimé.

RAPPORT DE STAGE: 12
 2.2-Diagnostic du coffret d’air comprimé :

- le filtre à sable se lave systématiquement selon sa turbidité accumulée après un nombre

d’heures de fonctionnement. Ce lavage s’effectue automatiquement à partir d’un poste de
supervision (gérée par un automate) ou manuellement par l’agent de station à travers un pupitre
de commande.

Durant ce lavage l’une des vannes pneumatiques n’exécute pas la commande d’ouverture se qui
perturbe la séquence de lavage.

Etapes du diagnostic :

Premièrement nous avons analyser le schéma électrique afin de pouvoir planifier le diagnostic,
ensuite nous avons manipuler le commutateur d’ouverture de cette vanne afin localiser la panne
en mesurant la tension électrique dans l’ensemble du câblage concerné (disjoncteurs, relais,
relais temporisés, contact de maintien…) et nus avons remarqué qu’un électrodistributeur (au
sein du coffret d’air) ne s‘excite pas.

➢ Résultat :

Deux pannes ;

1. Fils coupé à cause d’un court-circuit .

2. Disjoncteur souté (manque de tension pour une autre vanne).
✓ Solution :

- Changer la file et serrer les connexion .

- Réarmer le disjoncteur.

- Test de fonctionnement (lavage d’un filtre) .

3-Rangement des pièces de rechange électriques :

RAPPORT DE STAGE: 13
 - L’équipe de maintenance ont décidé d’organiser le magasin afin de réaliser un inventaire
pour les pièces de rechanges manquantes, mon encadrant ma demander de classifier
les pièces électriques selon leur fonctionnement ou leur calibre(ampérage) , parmi ces
pièces j’ai remarqué :

1-Disjoncteur moteur
Un disjoncteur moteur :est un module de protection qui vise à assurer la protection du moteur
électrique en cas de surcharge ou de court-circuit.

2-Fusibles à percuteur :

Un Fusible à percuteur protège les circuits électriques contre les courants de surcharge et les
court-circuit,

3-Contacteur de ligne :
Le contacteur est un relais électromagnétique qui permet grâce à des contacts (pôles) de
puissance d'assurer le fonctionnement de moteurs, de résistances ou d'autres récepteurs de
fortes puissances.
Suivant le modèle, il possède aussi des contacts auxiliaires intégrés ouverts ou fermés, il est
possible d'ajouter des additifs ou blocs auxiliaires servant uniquement pour la télécommande ou
la signalisation.
Example contacteur puissance siemens

RAPPORT DE STAGE: 14
 4-Contacteur auxiliaire ( relais a broche ) :

Un relais est un interrupteur électrique qui ouvre et ferme un circuit appelé circuit de puissance
sous le contrôle d'un autre circuit appelé circuit de commande, il remplit donc la fonction
d'isolation électrique ou ce qu'on appelle l'isolation galvanique entre les deux circuits.

5-Temporisateurs électroniques :

e temporisateur électrique est un dispositif d'automatisme permettant de contrôler des actions

sur un appareil gérant le temps d'exécution et le temps avant exécution.

4-Démontage d’un armoire d’automatisme :

Un ancien armoire d’automatisme (Automate Siemens) a été remplacée par un nouveau de

nouvelle génération ( Automate IDS) , et j'ai démonter l’ensemble des fils connectés aux bornier
et à ‘automate, les disjoncteurs et les différents relais pour les stocker au sein du magasin.

RAPPORT DE STAGE: 15
 Armoire

1-Automate programmable industriel : SIEMENS de l’armoire

Définition automate programmable industriel :

Un Automate Programmable Industriel (API) est une machine électronique
programmable par un personnel non informaticien et destiné à piloter en
ambiance industrielle et en temps réel des procédés industriels. Un automate
programmable est adaptable à un maximum application
Les caractéristiques principales d'un automate programmable industriel (API)
sont :
coffret, rack, baie ou cartes

o Compact ou modulaire
o Tension d'alimentation
o Taille mémoire
o Sauvegarde (EPROM, EEPROM, pile, …)
o Nombre d'entrées / sorties
o Modules complémentaires (analogique, communication,..)
o Language de programmation.

RAPPORT DE STAGE: 16
2-Relaie bronche 24/250 V de armoire :

Relaie est utilisé dans les tensions 24 DC et 250 AC

3-Disjoncteur bipolaire U 400V de armoire :

RAPPORT DE STAGE: 17
4-Parafoudre :

Définition :

Parafoudre c’est une protection maximale, le parafoudre doit être installé en amont de
tout équipement de protection dans le tableau, entre le point d'alimentation dans ce
tableau électrique (phase et neutre) et les retours de terre des équipements. La
distance entre ces 2 points de raccordement doit être de moins de 50 cm
Exemple image

Conclusion :

Ce mois passé au sein de cet établissement m’a permis de comprendre l’importance de la

maintenance comme étant un service indispensable qui assure le bon déroulement et la qualité
des processus de production.

Ce stage m’a permis d’exploiter la partie théorique que nous avons acquis au sein de notre
établissement, apprendre des nouvelles connaissances techniques, avoir une vision du monde
professionnel et surtout de comprendre l’importance du travail en équipe.

RAPPORT DE STAGE: 18
