Cours

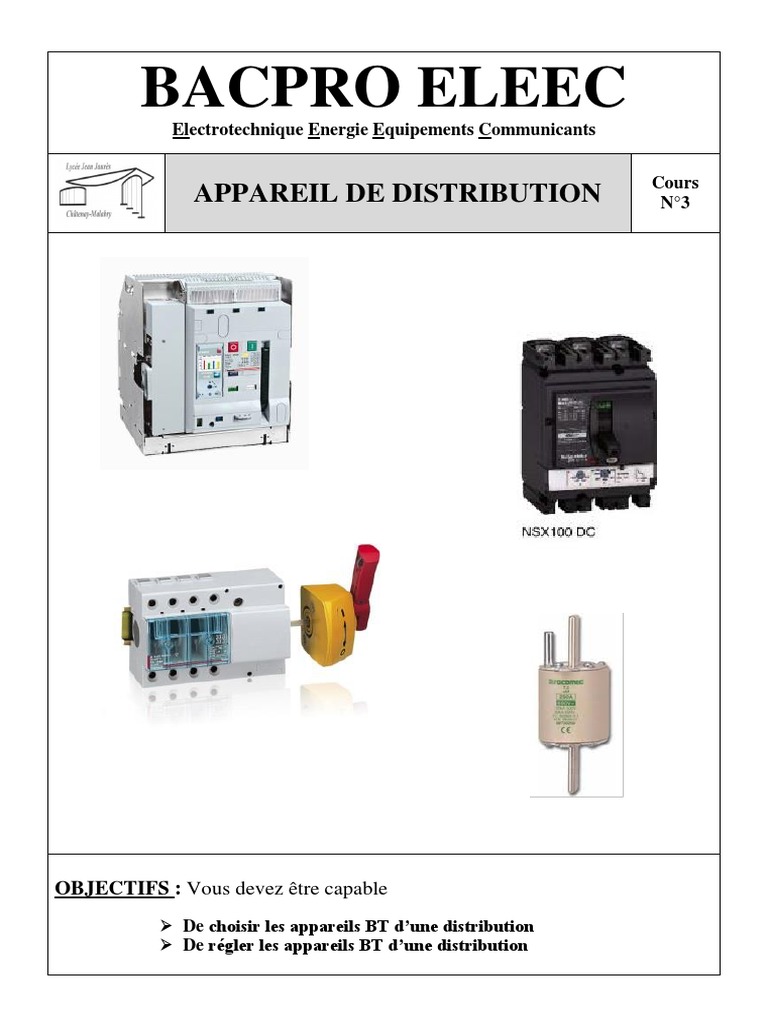

APPAREIL DE DISTRIBUTION N°3
I) MISE EN SITUATION
1) Définition
Le sectionneur et l’interrupteur sont des appareils de coupure. Ils ont pour fonction de
séparer et d’isoler un circuit ou un appareil du reste de l’installation. La coupure s’effectue
sur tous les conducteurs actifs (neutre compris).
L’état des contacts peut être visible ou pleinement apparent.
La norme NFC 15-100 impose que tout circuit électrique d’une installation puisse être
sectionné pour assurer la sécurité des personnes intervenantes.
Lorsque l’installation dispose d’un poste de livraison privé, la norme NFC 13-100 impose
la présence d’un dispositif de sectionnement à l’origine de la partie BT.
Sectionneur
Interrupteur – Sectionneur à Interrupteur
à coupure visible Interrupteur
sectionneur à coupure sectionneur à
(commande à commande
commande pleinement commande
extérieure par frontale
rotative externe apparente motorisée
poignée)
2) Fonction
Symboles
Etablir
Fonctions
Supporter
réalisées
Interrompre
Cet appareil permet Cet appareil permet Cet appareil combine les
d’isoler d’ouvrir ou de caractéristiques du
manuellement un couper en sectionneur et de
circuit du reste de fonctionnement l’interrupteur.
l’installation normal une partie de
électrique. Il peut être l’installation.
manœuvré qu’à Il peut fermer un
Caractéristiques
courant nul car il n’a circuit en charge
pas de pouvoir de même en cas de
coupure surcharge ou de
court-circuit. Il
possède un pouvoir
de coupure jusqu’à
huit fois son calibre
* Pouvoir de coupure : intensité maximale que peut couper l’appareil
Courant normal
Courant de surcharge
Courant de court-circuit
3) Caractéristiques
Q1
DPX-IS
100 A
Circuit 1
III) DISJONCTEUR
Un disjoncteur est un appareil qui peut remplir les fonctions de base nécessaires dans une
installation électrique : sectionnement, commande manuelle ou motorisée, protection des
biens, protection des personnes .
Son courant assignée ou calibre (In) doit être choisi supérieur ou égal au courant
d’emploi (Ib) du circuit à protéger
parmi les valeurs normalisées suivantes : 6A , 10A , 16A , 20A , 25A , 32A , 40A , 50A ,
63A , 80A , 100A , 125A , 160A , 250A , 400A , 630A …
Il dispose d’un pouvoir de coupure important (> 30 x calibre) qui lui permet de s’ouvrir
sur court-circuit.
Déclencheur
magnétique
Symbole
Fragmentation
de l’arc
Contact mobile
Déclencheur Allongement
thermique de l’arc
Elément chauffant
Symbole du
déclencheur thermique
I>
d) Courbes de déclenchement
1/L1
3/L2
5/L3
2/T1
4/T2
6/T3
Les disjoncteurs de distribution magnétothermique d’un calibre ≥ 125 A ont des seuils
de fonctionnement et des temps d’action de la protection réglables sur leur face avant.
La référence : 4077 16
Le constructeur : Legrand
Q13
Le type de courbe: C
Le calibre : 25 A
Le nombre de pôles : Uni + Neutre
Les pouvoir de coupure: 10 kA
a. I= 4 x In :
thermique magnétique
1.8 s < t < 6 s
I= 500 A :
thermique magnétique
0.01 s < t < 0.01s
b. I= 25 A
thermique magnétique
aucune
4) Sélectivité
a) définition
La sélectivité consiste à coordonner les protections placées en cascade.
Elle évite la mise hors service de toute l’installation et améliore la continuité de service.
Il y a sélectivité si le disjoncteur situé immédiatement en amont du défaut déclenche
Remarque : Les fabricants fournissent des tableaux indiquant le degré de sélectivité entre
leurs disjoncteurs. Elle est notée T quand il y a sélectivité totale. Sinon, un chiffre indique
la valeur maximale (kA) pour laquelle seul le disjoncteur aval disjoncte.
La sélectivité logique est utilisée avec les disjoncteurs à déclencheur électronique. Un fil
pilote relie tous les dispositifs de protection. Lorsque le disjoncteur aval détecte un défaut,
il envoie une information au disjoncteur amont. Si le disjoncteur aval n’a pas éliminé le
défaut en moins de 50 ms alors le disjoncteur amont coupe le circuit.
Fil pilote
Application :
Pour les deux disjoncteurs Q1 et Q2 montée en cascade, déterminer :
1. a. Si Id = 90 A, quel disjoncteur va déclencher ?
……………….Q2 va déclencher……………….
b. Si Id = 500 A, quel disjoncteur va déclencher ?
……………….Q2 va déclencher……………….
c. Si Id = 3000 A, la sélectivité est ?
totale partielle
d. Quelle technique de sélectivité est utilisée ?
…….Sélectivité ampèremétrique……………….
D’après la documentation
constructeur, déterminer la limite de
Disjoncteur DX3 aval
sélectivité.
8,5 kA .
5) Modules de déclenchement
Les modules de déclenchement permettent l’ouverture à distance du disjoncteur. Ils sont
utilisés pour la gestion des coupures et arrêt d’urgence. Ils fonctionnent suivant deux
techniques :
Par manque de tension : lorsque le module n’est plus alimenté, il provoque le
déclenchement du disjoncteur. Celui-ci ne pourra être refermé qu’au retour de la
tension.
Par émission de tension : la mise sous tension du module provoque l’ouverture du
disjoncteur.
230 V 230 V
1 3
AU CU
2 4
MT ET
U<
CA CA
SD
SD
S3 S1 S2
S3 S1 S2
d'urgence
disjoncteur
disjoncteur
disjoncteur
en défaut
d'urgence
disjoncteur
disjoncteur
disjoncteur
ouvert
arrêt
fermé
en défaut
ouvert
arrêt
fermé
Arrêt d’urgence assuré par un bouton arrêt d’urgence (AU) et Coupure d’urgence assurée par un bouton arrêt (CU) et une
une bobine à manque de tension bobine à émission
6) Communication
De connaître les
grandeurs électriques
de l’installation,
De commander les
disjoncteurs à
distance.
Normal Secours
D1
D1 D2
D2
Distribution par jeux de barres
Vers départs BT TGBT avec inversion de source
dans le TGBT
V) CARTOUCHES FUSIBLES
Le fusible est un point faible placé dans une installation. Il ouvre le circuit par fusion lors
d’un surcharge ou d’un court-circuit. Il tend à être remplacé par le disjoncteur.
1) Symbole et constitution
Embout supérieur
Support du percuteur
Elément fusible
Cartouche
Fil fusible maintenant le percuteur avant la fusion
cylindrique Embout inférieur
Les fusibles sont disponibles sous la forme de cartouches cylindriques ou à couteaux. Ils
sont placés dans un appareil : porte fusible ; sectionneur porte fusible ; interrupteur-
sectionneur porte fusible.
2) Caractéristiques
Selon l’utilisation, on choisira entre deux classes principales:
Classe gG:
Ce sont des fusibles d’usage général (inscriptions en noir). Ils protègent contre les
surcharges et les courts-circuits. .
Classe aM:
Ce sont les fusibles d’accompagnement moteur (inscriptions vertes). Ils protègent contre
les surcharges et les courts-circuits, mais laisse passer les pointes de courants d’appel.
3) Courbe de fusion
Elles indiquent le temps de fusion d’un fusible pour une intensité donnée.
Application :
Temps de fusion = 40 s
4) La sélectivité
3. Choisir le calibre de F1 de type gG, en utilisant les tableaux, pour que la sélectivité
soit totale.
………..Calibre de F1 = 125 A………..
VI) PARAFOUDRE
1) Définition
Le parafoudre protège l’installation électrique contre l’onde de surtension provoquée par
la foudre.
Cette onde de durée très courte atteint plusieurs dizaine de kilovolts avec une fréquence de
plusieurs gigahertz. Elle peut entraîner d’importantes destructions.
Rajouter un tableau avec parafoudre modulaire Utiliser une multiprise intégrant une protection foudre
Symbole
Commander
Protéger contre
les surcharges
SYNTHESE
Page 19/19
FONCTIONS
APPAREILS DE DISTRIBUTION
REALISEES Protéger
contre
les court-
circuits
Protéger
les personnes
Protéger
contre
la foudre
Cours/ Technologie
TERTIARE/INDUSTRIEL
