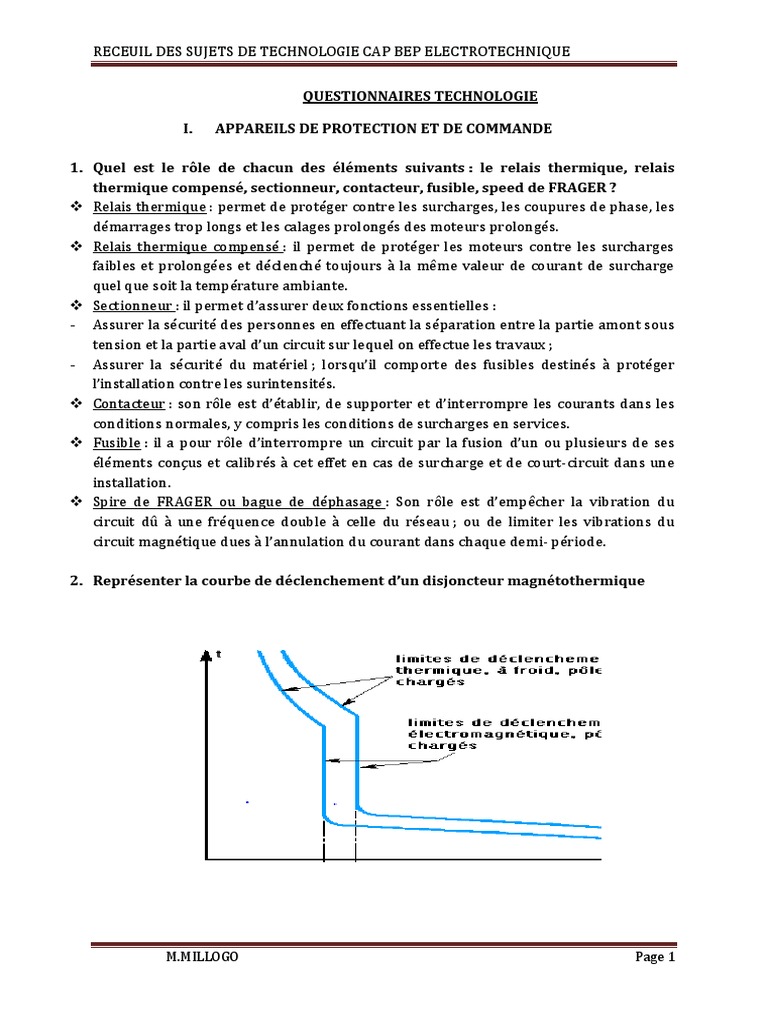

RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

QUESTIONNAIRES TECHNOLOGIE

I. APPAREILS DE PROTECTION ET DE COMMANDE

1. Quel est le rôle de chacun des éléments suivants : le relais thermique, relais
thermique compensé, sectionneur, contacteur, fusible, speed de FRAGER ?
❖ Relais thermique : permet de protéger contre les surcharges, les coupures de phase, les
démarrages trop longs et les calages prolongés des moteurs prolongés.
❖ Relais thermique compensé : il permet de protéger les moteurs contre les surcharges
faibles et prolongées et déclenché toujours à la même valeur de courant de surcharge
quel que soit la température ambiante.
❖ Sectionneur : il permet d’assurer deux fonctions essentielles :
- Assurer la sécurité des personnes en effectuant la séparation entre la partie amont sous
tension et la partie aval d’un circuit sur lequel on effectue les travaux ;
- Assurer la sécurité du matériel ; lorsqu’il comporte des fusibles destinés à protéger
l’installation contre les surintensités.
❖ Contacteur : son rôle est d’établir, de supporter et d’interrompre les courants dans les
conditions normales, y compris les conditions de surcharges en services.
❖ Fusible : il a pour rôle d’interrompre un circuit par la fusion d’un ou plusieurs de ses
éléments conçus et calibrés à cet effet en cas de surcharge et de court-circuit dans une
installation.
❖ Spire de FRAGER ou bague de déphasage : Son rôle est d’empêcher la vibration du
circuit dû à une fréquence double à celle du réseau ; ou de limiter les vibrations du
circuit magnétique dues à l’annulation du courant dans chaque demi- période.

2. Représenter la courbe de déclenchement d’un disjoncteur magnétothermique

M.MILLOGO Page 1
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

3. Citer et préciser le rôle de chacun des déclencheurs du disjoncteur

magnétothermique.
❖ Déclencheur thermique : Assure la protection contre les surcharges.
❖ Déclencheur magnétique : Assure la protection contre les courts – circuits

4. Quelle différence y a-t- il entre un fusible gI et un fusible aM ?

❖ Un fusible gI est un fusible à usage général ; il protège les installations contre les
surcharges et les courts-circuits.

Un fusible aM est fusible accompagnement moteur, il protège uniquement les

moteurs contre les courts – circuits. La protection contre les surcharges est assurée par
un autre dispositif tel que le relais thermique.

5. Pour quel intérêt associe – t- on un dispositif différentiel à un disjoncteur

magnétothermique ?
C’est dans le but d’assurer la protection des personnes contre les contacts indirects, car
le disjoncteur magnétothermique n’assure que la protection de l’installation contre les
courts-circuits et les surcharges
6. Représenter par leur symbole le disjoncteur unipolaire +neutre (DPN) et le
disjoncteur bipolaire.
1 3

1 3

2 4
2 4

7. Quelle différence y a – t-il entre ces deux disjoncteurs ?

Le disjoncteur unipolaire phase +neutre protège uniquement la phase, mais en cas de
court-circuit il coupe la phase et le neutre.
Le disjoncteur bipolaire protège la phase et le neutre, en cas de court-circuit, il coupe la
phase et le neutre.
8. Dessiner un croquis simple montrant la constitution d’un fusible.

M.MILLOGO Page 2
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

9. Schématiser le symbole d’un relais thermique tripolaire utilisé en régime

monophasé.

1 3 5
95
97
F
96
98
2 4 6

10. Qu’appelle –t – on « seuil de sensibilité » d’un dispositif différentiel ?

C’est la valeur maximale du courant de défaut pour laquelle le disjoncteur déclenche.
11. Citer deux conditions de déclenchement d’un dispositif différentiel.
Le disjoncteur différentiel doit d déclencher :
𝐼∆𝑁
− A 50% c’est-à dire ou à 100% de sa sensibilité I∆n
2
− Dès l’apparition d’un courant de défaut
12. Pourquoi associe –t – on un fusible aM à un relais thermique pour la protection
d’un moteur asynchrone ?
On associe un fusible aM au relais thermique pour assurer la protection du moteur
contre les courts-circuits. Le relais thermique ne protège le moteur que contre les
surcharges
13. A quel danger s’expose une installation non sélective ?
Dans une installation non sélective, en cas de court –circuit sur un départ c’est toute
l’installation qui sera mise hors service.
14. Quel est le rôle de la sélectivité dans la coordination de disjoncteurs ?
La sélectivité joue un double rôle :
- Assure la continuité de service :
- Augmente la sécurité électrique de l’installation :
15. Quelle différence y a- t – il entre un contacteur de ligne (KM) et un contacteur
auxiliaire (KA) ?
La différence entre contacteur de ligne et contacteur auxiliaire réside dans le fait que le
contacteur de ligne ou de puissance est prévu pour résister à l’apparition d’un arc
électrique issu d’un fort courant, à l’ouverture ou à la fermeture du circuit. ; il est utilisé
pour le circuit de puissance.
Le contacteur auxiliaire fait partie de la partie commande du montage dont les courants
restent faibles face à la partie puissance. Il est utilisé pour relayer les capteurs (plus de
contacts), permet de réaliser des commandes plus complexes ; on peut lui ajouter des
blocs de contacts temporisés ou non.
16. Comparer le fonctionnement d’un fusible à celui d’un disjoncteur
magnétothermique et en déduire les avantages et les inconvénients.

M.MILLOGO Page 3
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

− En cas de court-circuit ou de surcharge, le disjoncteur magnétothermique ouvre

le circuit grâce à ses déclencheurs (thermiques u magnétique). Après élimination
du défaut, il suffit de réarmer le disjoncteur.
− En cas de court-circuit ou de surcharge, le fusible coupe le circuit par la fusion de
son élément fusible conçu et calibré à cet effet. Il est à usage unique.
Avantages Inconvénients
Fusible − Facilités d’installation − Remplacement du
− Economique à l’achat fusible après
− Plus rapide que le disjoncteur dans certains fonctionnement
cas − Coût plus important
− Pas d’entretient dans la durée
− Très haut pouvoir de coupure − Déséquilibre de phase
− Possibilité de coupure très rapide en cas de fusion d’un
seul fusible dans un
système triphasé
− Pas de réglage possible
− Surtension lors de la
coupure

Disjoncteur − Pas de remplacement de pièce après Coût plus important à l’achat

fonctionnement.
− Réarmement après suppression du défaut
− Rapidité de dépannage

17. Enumérer trois appareils de protection.

Disjoncteur, fusible, relais thermique
18. Citer trois types de disjoncteur et les définir.
• Disjoncteur magnétique : c’est un disjoncteur muni d’un déclencheur magnétique, il
protège les installations contre les courts-circuits.
• Disjoncteur thermique : c’est un disjoncteur muni d’un déclencheur thermique ; il
protège les installations contre les surcharges.
• Disjoncteur magnétothermique : c’est un disjoncteur muni d’un d’déclencheur
magnétique et d’un déclencheur thermique ; il est destiné à protéger les installations
contre les courts-circuits et les surcharges.
19. Définir les termes surintensité et surtension :
Surintensité : Elévation anormale de l’intensité due à une surcharge ou à une liaison
accidentelle entre deux conducteurs de polarité différente.
Surtension : Augmentation soudaine et importante due à une foudre par exemple.
20. Que représente le pouvoir de coupure d’un disjoncteur ?
C’est la plus grande valeur du courant de court-circuit présumé que peut interrompre le
disjoncteur sous une tension donnée.

M.MILLOGO Page 4
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

21. Schématiser et expliquer le principe de fonctionnement d’un disjoncteur

différentiel

1 : pôle principal
2 : déclencheur magnétothermique
3 : tore
4 : bobine de phase
5 : bobine de neutre
7 : électro-aimant
8 : bouton d’enclenchement du disjoncteur
9 : bouton de déclenchement manuel ou déclenchement automatique
Fonctionnement :

Le dispositif différentiel comporte un circuit magnétique en forme de tore sur lequel

sont bobiné le ou les circuits des phases (4) et celui du neutre (5).
✓ En absence de courant de fuite ou courant résiduel de défaut, les flux produite par les
bobine (4) et (5) s’annulent et la bobine de détection n’est pas solliciter(le disjoncteur
reste fermer)
✓ Si un défaut survient, le courant de défaut produit un déséquilibre des flux dans les
bobines (4) et (5) et un flux magnétique apparaît dans le tore. La bobine de mesure (6)
est le siège d’un fém. induit et elle alimente un petit électro-aimant (7) qui provoque le
déverrouillage du disjoncteur
22. Expliquez le principe de fonctionnement d’un relais thermique
Le relais thermique utilise un bilame formé de deux lames minces de métaux ayant des
coefficients de dilatation différent. Le bilame s’incurve lorsque la température
augmente. Pour ce bilame ; on utilise un alliage de ferronickel et de l’invar (un alliage de
fer 64% et de nickel 36% avec un peu de carbone).
Lorsqu’il y a surcharge ; l’intensité I qui traverse le relais thermique augmente ; ce qui a
pour effet de déformer davantage les trois bilames. Un système mécanique assure
l’ouverture du contact auxiliaire
23. Quelles sont les caractéristiques du fusible aM ?
Le courant de fusion
Le courant de non fusion le calibre du fusible
Le pouvoir de coupure et

M.MILLOGO Page 5
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

La taille des fusibles

II. CONDUCTEURS ET CONDUITS

1. Parmi les références suivantes : ICT6AE ; H05VV-U4G4 ; H07RR-U3X2.5 ; MSB7
APE ; IRO6 APE, quelles sont celles qui représentent :
a. Des conducteurs ?
b. Des conduits ?
c. Des câbles ?
❖ Des conduits : ICT6AE ; MSB7 ; IRO6 APE.
❖ Des câbles : H07RR-U3X2.5, H05VV-U4G4
2. Donner la définition des éléments suivants :
Conduit, canalisation.
❖ Conduit : un conduit est matériel de pose assurant le passage des conducteurs dans les
installations électriques et permet d’assurer la protection continue de ces conducteurs.
❖ Canalisation : un ensemble constitué par un ou plusieurs conducteurs électriques et les
éléments assurant la protection et la fixation de la canalisation
3. Quelle différence y a – t – il entre un conducteur isolé et un câble mono
conducteur ?
Un conducteur isolé est un ensemble formé d’une âme conductrice et de son isolant ;
par contre un câble mono conducteur comporte en plus de l’âme conductrice et
l’enveloppe isolante, une ou plusieurs gaines de protection
4. Un câble électrique porte la dénomination suivante : H07-VV-4G4.
a. Que signifie cette dénomination ?
❖ H : câble harmonisé
❖ 07 : tension nominale 450V/750V
❖ V : Enveloppe isolante en polychlorure de vinyle (PVC)
❖ V : gaine isolante en polychlorure de vinyle (PVC)
❖ 4 : 4 conducteurs
❖ G : dont un conducteur de protection vert-jaune.
❖ 4 : section 4mm²
b. Préciser le système de cette dénomination ?
Système CENELEC
5. Citer trois critères pour le choix d’une canalisation
La détermination d’une canalisation nécessite :
- Des données : elles sont relatives au lieu où a lieu l’installation, au matériel dont
on dispose, aux règlements en vigueur, aux réseaux énergétiques.
- Des traitements : ce sont essentiellement des sélections (sélection des conduits,
mode de pose, des conducteurs…) et des calculs (courant d’emploi, courant
admissible, section des conducteurs, chute de tension).
- Des résultats (nature du conducteur ; nature de l’isolant ; section, longueur des
conducteurs et câble ; conduit, mode de pose…).
6. Qu’est-ce qu’un conducteur ?
Un conducteur est un matériau qui a la propriété de laisser passer le courant électrique

M.MILLOGO Page 6
RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

III. APPAREILLAGE DE CONNECTION

1. Donner la définition des éléments suivants : connecteurs ; prises de
courant ; douille de lampe.
❖ Connecteurs : Ce sont des dispositifs de raccordement des conducteurs entre
eux :
Exemple : barrette de liaison ; bloc de jonction…
❖ Prise de courant : ce sont des appareils assurant une liaison entre une
canalisation fixe (socle) et une canalisation mobile (fiche).
❖ Douille de lampe : les douilles de lampes sont des appareils permettant
l’embrochage et le débrochage.
2. Citer trois types de contact et donner un exemple pour chaque cas.
❖ Contact permanent : cosses serties, borne de raccordement vissé…
❖ Contact glissant : moyen de transport électrique, locomotive, métro, pont
roulant.
❖ Contact temporaire : prise de courant, douille de lampe, interrupteur.
3. Qu’est-ce qu’une boîte de dérivation ?
C’est un assemblage de borne de raccordement à l’intérieur d’une boîte ou d’un
coffret en matière plastique ou métallique.
4. Quelles sont les précautions à prendre pour obtenir des contacts sûrs et
durables ?
Pour obtenir des contacts sûrs et durables, il faut particulièrement veiller :
- A la pression de serrage ;
- Aux dimensions et à l’état des surfaces en contact.
5. Quelles sont les facteurs favorisant l’arc électrique ?
❖ La tension à couper ;
❖ Nature des électrodes ;
❖ Nature du diélectrique
❖ Distance entre les électrodes ;
❖ Autres facteurs favorisant l’arc : courant élevé à couper ; vitesse lente de
coupure ; courant continu plus difficile à couper que le courant alternatif
qui passe par zéro 100fois par seconde.
6. Citer les techniques d’extinction de l’arc électrique
❖ Soufflage par auto ventilation ;
❖ Soufflage magnétique ;
❖ Soufflage magnétique et refroidissement d’arc.
7. Quelles sont les conditions de manœuvre du sectionneur ?
Le sectionneur doit être toujours manœuvré à vide ; c’est-à-dire :
• Pour ouvrir le sectionneur il faut arrêter le
• Fermer le sectionneur avant la mise en marche des récepteurs

M.MILLOGO Page 7
RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

IV. SECURITE
1. Qu’est-ce qu’un choc électrique ??
Un choc électrique est un effet l’effet ressenti par une personne dont le corps est
traversé par un courant électrique ; sa violence dépend de l’intensité qui traverse le
corps.
2. Citer trois effets physiologiques du courant électrique sur le corps humain
• 1 à 5mA : seuil de protection pratique sans danger.
• 1 à 20mA : picotement puis crispation des muscles. Dangers dû à la réaction
incontrôlée pouvant entrainer des chutes
• 25 à 30mA : tétanisation des muscles se traduisant à contraction au niveau de la
cage thoracique (risque d’asphyxie) ;
• 50mA et au-dessus : fibrillation du cœur, arrêt des battements du cœur
entraînant la mort, sauf intervention immédiate.
3. Citer trois types de protection contre les chocs électriques
• Isolation des parties actives (TBT) : en diminuant la tension, on réduit le passage
du courant pour une même résistance du corps.
• Protection aux moyens des barrières d’enveloppes : lorsque les parties
conductrices ne sont pas isolées (pièces d’appareillage, sectionneur à coupure
visible, support de fusible) ont doit les mettre hors de portées à travers des
barrières ou d’enveloppe.
• Isolation des parties actives : les parties actives sont complètement recouvertes
d’isolant ce qui empêche tout contact avec des conducteurs sous tension.
• Protection par coupure automatiques d’alimentation : c’est une protection
uniquement contre les contacts indirects : contact avec une masse portée
accidentellement à un potentiel dangereux, par suite d’un défaut d’isolement
(moteur électrique par exemple).
• Protection sans coupure automatique : il s’agit toujours d’une protection contre
les contacts indirects
• Protection complémentaire par un dispositif de protection : l’emploi d’un
disjoncteur différentiel haute sensibilité (30mA) constitue une mesure de
protection complémentaire.
4. Quels sont les critères essentiels de réalisation d’une bonne prise de terre ?
Les critères pour réaliser une bonne prise de terre son :
• La nature de la prise de terre
• Le conducteur de terre
• La nature de la résistivité du terrain ou l’importance de réalisé des mesures de
résistivité avant l’implantation de nouvelle prise de terre
5. Que signifie IP55 ?
• IP : Indice de protection
• 5 : Protection contre les poussières
• 5 : protection contre les jets d’eau a la lance de toute la direction
6. Quelles sont les tensions limite de sécurité dans les locaux suivant :
➢ Sec ?
➢ Humide ?
➢ Immerge ?
✓ Sec : 50v
✓ Humide : 25v

M.MILLOGO Page 8
RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

✓ Immerge : 12v
7. Citer 03 sortes de prise de terre et expliquez leur principe de pose
Les trois sortes de prise de terre sont :
➢ Prise de terre à boucle à fond de fouille : cette technique est celle qui permet
d’obtenir la meilleure prise de terre. Elle doit être réalisé avant la construction
de la maison en posant dans la tranchée des fondations un fil de cuivre nu de
25mm2 minimum.il est indispensable que le fil de cuivre ne soit pas en contact
avec le béton
➢ Prise de terre en tranchée : l’idée es d’utiliser la tranchée qui sert à l’arrive
du courant de l’eau, du gaz et autre service pour poser un fil de cuivre nu de
section minimale de 25mm2.il faut que le conducteur soit à une profondeur minimale de
1m afin que le gel et la sécheresse ne dégrade pas la prise de terre.
➢ Piquet de terre : elle consiste à enfoncer un piquet métallique galvanisé afin de
ne pas rouiller à une profondeur de 2m ou plus.il ne faut pas que le piquet soit
en contact avec du béton .il est indispensable que la connexion avec le piquet
soit accessible après la création de cette terre.
8. Quel est l’importance d’une liaison équipotentielle dans une installation
électrique ?
La liaison équipotentielle a pour importance d’assurer la protection des utilisateurs
au cas où la phase viendrait en contact accidentellement avec une partie métallique
accessible à l’utilisation normale de l’appareil (défaut d’isolement)
9. Définir les termes suivants :
➢ Prise de terre : c’est un dispositif qui assure une liaison électrique plus ou
moins directe entre le sol et certaine partie de l’installation.
➢ Masse : c’est une partie conductrice susceptible d’être touché et normalement
isoler des parties actives mais pouvant être misent accidentellement sous
tension
V. MACHINES ELECTRIQUES
1. Qu’est-ce qu’un transformateur ?
Le transformateur est un appareil statique à induction électromagnétique permettant d’adapter
la tension des sorties aux besoins de l’utilisateur
2. Quelle est la constitution d’un transformateur ?
Le transformateur est constitué de trois parties :
➢ Partie magnétique
➢ Partie électrique
➢ Partie mécanique
3. Citer deux types de refroidissent d’un transformateur
➢ Refroidissement dans l’air
➢ Refroidissent naturel dans l’huile
➢ Refroidissement par radiateur d’huile
➢ Refroidissement par hydro réfrigérant
4. Comment peut-on varier la vitesse d’un moteur asynchrone
On peut varier la vitesse du moteur asynchrone en variant la fréquence f du réseau
alimentation
5. Quelle est le rôle du ventilateur dans un moteur asynchrone ?
Le ventilateur a pour rôle de refroidir les enroulements du moteur asynchrone
6. Citer deux types de moteur à courant continue que vous connaissez
Les deux types de moteur à courant continue sont :

M.MILLOGO Page 9
RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

− Moteur à courant continue à excitation indépendante

− Moteur à courant continue à excitation série
− Moteur a cour continue à excitation parallèle ou shunte
7. Quelle sont les conditions de couplage de deux transformateurs en vue
d’augmenter la puissance disponible
Les conditions de couplage de deux transformateurs sont :
❖ Puissance : la puissance totale disponible est la somme des puissances des
transformateurs. Si les puissances des transformateurs sont différentes, la
puissance du plus gros transformateur ne doit pas dépasser deux fois la
puissance du plus petit transformateur ;
❖ Réseau : les transformateurs sont alimentés par le même réseau ;
❖ Connexions : même longueurs de connexion surtout coté basse tension ;
❖ Tensions secondaires très peu différentes selon la charge (0.4 pourcent
maximum
❖ Leurs rapports de transformation doivent égale
❖ Leurs tensions de court-circuit à courant nominale doivent être égales à 10
pourcents près
❖ Ils doivent avoir le même indice horaire de couplage des enroulements.
8. Donner le principe de fonctionnement d’un transformateur
Dans un transformateur un courant alternatif parcourant un enroulement primaire
engendre un flux de même nature qui canaliser par le circuit magnétique va induire
dans un enroulement secondaire une tension alternative
9. Quel rôle joue le relais boucholz dans le transformateur ?
Le relais boucholz a pour rôle d’intervenir dans les situations suivantes :
- Manque d’huile diélectrique
- Dégagement gazeuse violent résultant de défaut interne du
transformateur
10. Quel est la différence entre un moteur asynchrone et un moteur synchrone
?
La différence entre un moteur asynchrone et un moteur synchrone est que le moteur
asynchrone est un convertisseur d’énergie électrique en énergie mécanique alors
que le moteur synchrone fait la conversion inverse
11. Pourquoi couple-t-on deux transformateurs en parallèle sur le réseau ?
On couple deux transformateurs en parallèle sur le réseau pour augmenter la puissance
apparente disponible
12. Quelles sont les différents types de transformateurs ?
• Les autotransformateurs
• Les transformateurs de sécurités
• Les transformateurs de mesure
13. Donnez les différents organes qui constituent le transformateur et leurs
rôles

➢ Organes mécaniques : ils assurent la protection mécanique ; support

manutention
➢ Organes magnétiques : leur rôle est de canaliser le flux et de présenter au
minimum le courant de Foucault
➢ Organes électriques : leur rôle est de créer le flux magnétique
14. Quelles sont les éléments inscrits sur la plaque signalétique d’un
transformateur ?

M.MILLOGO Page 10
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

➢ La tension primaire et secondaire

➢ La puissance apparente
➢ La fréquence de fonctionnement
➢ La chute de tension en charge
➢ La classe de température
15. Qu’est-ce que le rapport de transformation d’un transformateur ?
Le rapport de transformation d’un transformateur est le rapport qui existe entre la
tension à vide au secondaire et la tension primaire ou le rapport entre le nombre e spire
secondaire et primaire.
16. Quelle sont les domaines d’utilisation du transformateur ?
➢ En monophasé on utilise le transformateur :
- Pour La sécurité
- Dans les circuits électroniques
- Dans les post pour soudure à l’arc
➢ En triphasé on utilise le transformateur :
- Pour le transport de l’énergie (60kv /400kv)
- Pour la distribution de l’énergie électrique

VI. PRODUCTION- TRANSPORT- DISTRIBUTION

1. Définir les valeurs limites des tensions d’un réseau de distribution HTA HTB
en alternatif
Domaine TBT BTA BTB HTA HTB
Courant U ≤ 𝟓𝟎𝑽 50V< 𝑼 ≤ 𝟓𝟎𝟎𝑽 500V𝑼 ≤ 1KV< 𝑼 ≤ 𝟓𝟎𝑲𝑽 𝑼
alternatif 𝟏𝟎𝟎𝟎𝑽 > 𝟓𝟎𝑲𝑽
Courant U ≤ 𝟏𝟐𝟎𝑽 120V≤< 𝑼 ≤ 𝟕𝟓𝟎𝑽 750V< 𝑼 ≤ 1.5KV< 𝑼 ≤ 𝟕𝟓𝑲𝑽 𝑼
continu 𝟏𝟓𝟎𝟎𝑽 > 𝟕𝟓𝑲𝑽

2. Quel avantage y a-t-il à transporter l’énergie électrique en haute tension

Le transport de l’énergie électrique en haute tension a pour avantage la réduction des
pertes par effet joule due à la ligne.
3. Citer 06 sources de production de l’énergie électrique
Les 06 sources de production de l’énergie électrique sont :
- Le soleil
- Le pétrole
- Le gaz
- L’eau
- Uranium
- Plutonium
- Le vent
4. Quelles sont les trois catégories de centrale hydroélectrique ?
La centrale haute chute
La centrale moyenne chute
La centrale haute chute
5. Quelle sont les avantages de transporter l’énergie en haute tension ?
Perte d’énergie réduite
Cout du transport réduit
6. Qu’est-ce que le délestage ?

M.MILLOGO Page 11
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

Le délestage consiste à arrêter volontairement l’approvisionnement d’un ou plusieurs

consommateurs pour rétablir rapidement l’équilibre entre la production
7. Quelle différence y a t’il entre délestage et coupure de courant ?
La différence est que le délestage consiste à couper l’alimentation volontairement pour
rétablir l’équilibre entre la production et la consommation alors que la coupure de
courant est involontaire et peut être un défaut sur une ligne ou dans une centrale
8. Quelles sont les conséquences d’un mauvais facteur de puissance ?
Intensité en ligne très élevé
Facturation l’énergie réactive
Diminution de la puissance disponible
9. Pour quelle raison la distribution industrielle et domestique d’énergie se fait
en courant alternatif ?
Pour les raisons suivantes :
- La tension et l’intensité d’un courant alternatif peuvent être facilement
modifiées par un transformateur
- Les générateurs de courant alternatif sont plus simples et ont un meilleur
rendement que les générateurs en courant continu
- Les moteurs ont curé alternatif sont plus économique et la construction
est moins cher par rapport au moteur à courant continu
- La coupure de l’arc en courant alternatif se fait plus facilement
10. Qu’est-ce qu’un poste de livraison ?
Le poste de livraison est l’ensemble des équipements permettant d’assurer la
distribution du courant électrique aux abonnés soit en BT ou en MT
ECLAIRAGE
1. Donner le rôle du starter dans une lampe fluorescent
Le starter a pour rôle le préchauffage des électrodes du tube fluorescent et la création
d’une surtension pour l’amorçage par coupure du circuit selfique dut au ballast
2. Citer deux grandeurs photométriques et leurs unités
Les deux grandeurs photométriques et leurs unités sont :
✓ Intensité é lumineuse en lux
✓ Le flux lumineux en lumen

3. Préciser le calibre des fusibles et la section des conducteurs dans une

Installation comprenant :
➢ Un circuit lumière
➢ Un circuit de machine a lavé le linge
➢ Un Circuit de prise de courant plus terre :
➢ Un circuit de cuisinière électrique
Circuit Section des Calibre des fusibles
conducteurs
Circuit lumière 1.5mm² 16A
Circuit machine à lavé 2.5mm² 20A
Circuit prise de courant 2.5mm² 20A
Cuisinière électrique 6mm² 32A

4. Quel est le rôle du ballast dans le fonctionnement d’une tube fluorescent ?

Le ballast a pour rôle de créer une surtension nécessaire à l’amorçage du tube
fluorescent
5. Donner le principe de fonctionnement d’une lampe à incandescence

M.MILLOGO Page 12
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

Un filament métallique formant une résistance électrique est parcourue par un

courant électrique. L’énergie électrique est transformée en énergie calorifique ; du
fait de la haute température, il y a production d’énergie lumineuse. Pour éviter la
détérioration du filament on place celui-ci à l’abri de l’oxygène de l’air dans une
ampoule contenant du gaz inerte.
6. Quelles sont les caractéristiques d’une lampe à incandescence ?
- La puissance électrique ;
- La tension
- Le flux lumineux ;
- Résistance et intensité ;
- Influences des variations de tension ;
- Duré de vie des lampes.
7. Que comporte la désignation d’une lampe à incandescence ?
Elle doit comprendre :
a. La puissance
b. La tension d’alimentation
c. Le type de culot
d. La forme de l’ampoule, éventuellement le revêtement
e. L’atmosphère particulier s’il y a lieu
Exemple : lampe 75 W- 220 V- à baïonnette –flamme torsadée-opalisée au
krypton
SELECTIVITE
1. Qu’est-ce que la sélectivité entre deux appareils de protection ?
La sélectivité entre deux appareils de protection est la coordination des dispositifs de
coupure automatique pour qu’un défaut survenant en un point quelconque du réseau
soit éliminé par le dispositif de protection placé immédiatement en amont du défaut et
par lui seul.
2. Nommer les différents degrés de sélectivité en donnant une brève
description de chacun.
Sélectivité totale
Sélectivité partielle
3. Nommer deux types ou technique de sélectivité.
Sélectivité chronologique
Sélectivité ampèremétrique : cette théorie repose sur le décalage en intensité des
courbes de déclenchement des disjoncteurs amont et aval. La sélectivité
ampèremétrique, pour la zone de surcharge et la zone des courts-circuits, est d’autant
meilleure que les calibres des appareils sont éloignés.
4. Comment doit – t – on procéder pour avoir une bonne sélectivité entre les
appareils de protection ?
Pour avoir une bonne sélectivité les appareils de protection doivent satisfaire les
conditions suivantes :
- Le courant de non fonctionnement INF du disjoncteur amont doit être supérieur au
courant de fonctionnement IF du disjoncteur aval :IΔn (amont)/2 ˃IΔn (aval).
- Le temps de non fonctionnement du disjoncteur amont doit être supérieur au temps de
fonctionnement du disjoncteur placé en aval pour toutes les valeurs du courant de
défaut : tnf (amont)˃ tf (aval).

M.MILLOGO Page 13
 RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

- Le disjoncteur amont doit être du type S et les autres disjoncteurs en aval du type G on
de temps inférieur
VII. REGIME DE NEUTRE
1. Donnez la définition de chaque régime de neutre : IT ; TT ; TN
➢ TT : neutre relié à la terre ; les masses sont reliés à la terre
➢ TN : neutre relié à la terre ; les masses sont reliés au neutre
➢ IT : neutre isolé de la terre et les masse sont relié à la terre
2. Quelles sont les conditions pour définir un régime de neutre
Les conditions pour définir un régime de neutre sont :
- Vérifier que le régime de neutre n’est pas imposé
- Tenir compte des caractéristiques du réseau et la nature des récepteurs
- Choisir le régime le plus adapté aux caractéristiques de l’installation et du
Coût de la réalisation
3. Quel est le régime de neutre imposé par la norme
Le régime de neutre impose par la norme est le régime de neutre TT
4. Pourquoi la SONABEL a imposé le régime de neutre
Le régime de neutre TT est imposé par la SONABEL parce que c’est le régime imposé par
la norme pour la distribution de l’énergie publique BT
5. Quelles est la technique d’exploitation du régime de neutre IT ?
Ce régime offre la possibilité de maintenir l’exploitation malgré l’apparition d’un défaut.
Il ne peut être employé que dans les installations alimentées à partir de poste de
transformation privé.
- Signalisation au 1er défaut d’isolement
- Coupure pour deux défauts d’isolement simultané
- Utilisation d’un CPI
- L’installation d’un limiteur de surtension est obligatoire
- La surveillance et l’isolement nécessite un personnel qualifié, l’équipotentialité
des masses doit être parfaite
6. Quel est la nécessité du régime de neutre IT ?
Le régime de neutre IT nécessite :
- L’interconnexion et la mise à la terre des masses
- Une coupure au 2ème défaut par une protection contre les surintensités
(disjoncteur ; fusible)
- Une surveillance du 1er défaut par un contrôleur permanent d’isolement CPI
7. Quelle sont les avantages du régime de neutre TT ?
- Facilité de maintenance : ce type de réseau ne nécessite pas de personnel très
spécialisé ; la recherche de défaut est relativement simple
- Elimination des risques d’incendie : les courants de défaut sont très faible set
sont rapidement interrompus par la protection différentielle
- Sentiments se sécurité éprouvée par l’utilisateur : la protection des personnes
étant assuré par un disjoncteur différentiel
- Protection des personnes contre les contacts indirects et directs.
8. Quel est l’inconvénient de régime de neutre TT ?
Coupure au premier défaut d’isolement
9. Quelles sont les avantages du régime de neutre IT ?
- Continuité de service et d’exploitation
- Coupure au 2eme défaut d’isolement
10. Quelles sont les inconvénients de régime de neutre IT ?
- Couteux et limité

M.MILLOGO Page 14
RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

- Nécessite un personnel très qualifié

11. Quelles sont les avantages du régime de neutre TN ?
- Economie sur la réalisation
- Facilité de maintenance
- Facilité de localisation des défauts grâce à une sélectivité correcte entre les
protections
- Facilité d’extension par la présence des tensions simple et composé sur les
différents tableaux de l’installation
12. Quelles est l’inconvénient du régime de neutre TN ?
Coupure au 1er défaut d’isolement
13. Quel est le rôle du CPI ?
Le contrôleur permanant d’isolement a pour rôle de signaler la présence d’un 1er
défaut.
14. Qu’est-ce qu’une mise à la terre ?
La mise à la terre consiste à relier à une prise de terre par l’intermédiaire d’un
conducteur électrique toutes les masses métalliques susceptibles d’être mises
accidentellement sous tension à la suite d’un défaut d’isolement.
15. Quelle est l’importance de la mise à la terre ?
La mise à la terre a pour rôle d’écouler à la terre les courants de défauts survenant dans
un matériel à la suite d’un défaut d’isolement.
La mise à la terre doit être obligatoirement accompagnée d’un dispositif de protection
différentiel (disjoncteur différentiel, interrupteur différentiel) car il convient de
canaliser le courant de défaut vers la terre et d’interrompre automatiquement
l’alimentation électrique dès que la tension de contact devient dangereuse (UC> 50V)

16. Qu’est ce qu’un régime de neutre ?

Un régime de neutre définit le mode de raccordement du neutre du
transformateur de distribution et des masses métalliques coté utilisateur par
rapport à la terre
17. Quelles sont les conditions de couplage des régimes TNC et TNS ?
− Le schéma TNC doit toujours être en amont du schéma TNS.
− Le conducteur PEN ne doit comporter aucun dispositif de protection,
de commande ou de sectionnement, il ne doit pas être commun à
plusieurs circuits.
− Dans le câblage interne d’une machine (en schéma TNS), le conducteur
neutre ne peut être utilisé comme conducteur de protection.

18. Quelle est la différence entre un régime TNC et un régime TNS ?

Dans le régime TNC le conducteur de neutre et le conducteur de protection
sont confondus tandis-que dans le régime TNS le conducteur de neutre et le
conducteur de protection sont séparés.
19. Quel est le rôle d’un limiteur de surtension ?
Il a pour rôle de limiter une hausse soudaine de la tension en cas de défaut
d’isolement.
20. Quelle est la différence entre les régimes de neutre ?
La différence entre les régimes de neutre se situe dans les possibilités de
liaisons ;
− Au niveau du transformateur : neutre relié ou isolé de la terre ;

M.MILLOGO Page 15
RECEUIL DES SUJETS DE TECHNOLOGIE CAP BEP ELECTROTECHNIQUE

− Au niveau des masses métalliques de l’installation : masses reliées au fil

de terre ou au fil neutre.
21. Quel type de schéma de liaison à la terre est préconisé pour un bloc
opératoire ? justifier votre réponse
Le type de liaison à la terre préconisé est la liaison IT, pour des raisons de
continuité de service. Il n’y a coupure qu’à l’apparition d’un deuxième défaut.

M.MILLOGO Page 16
