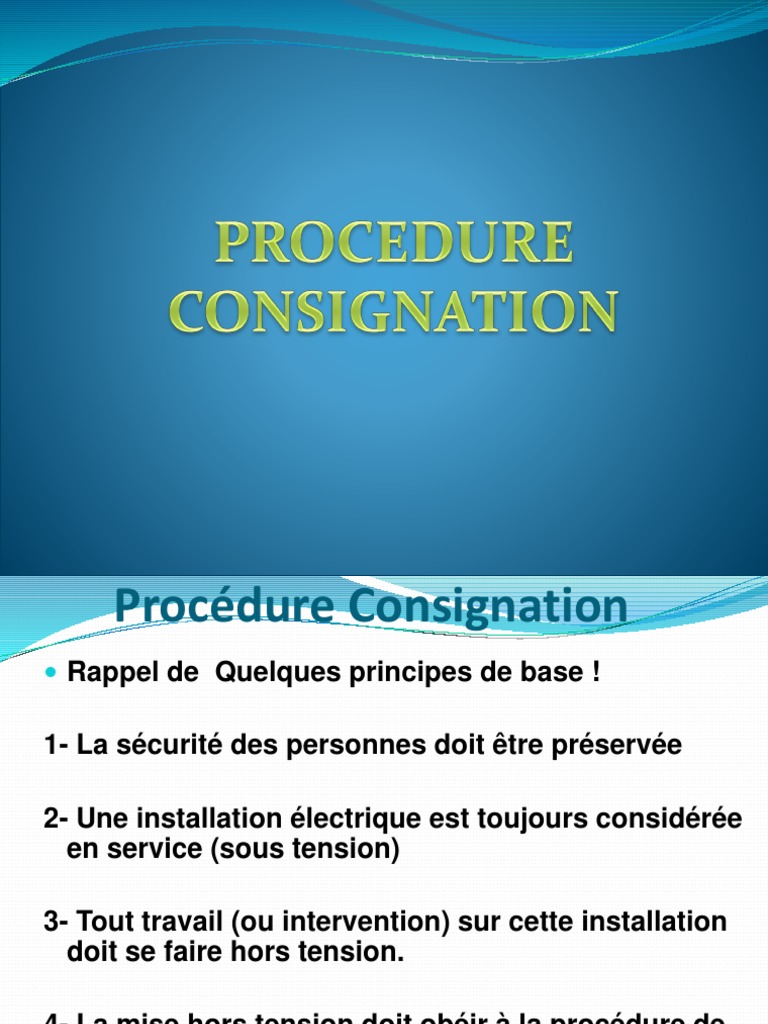

Procédure Consignation

 Rappel de Quelques principes de base !

1- La sécurité des personnes doit être préservée

2- Une installation électrique est toujours considérée

en service (sous tension)

3- Tout travail (ou intervention) sur cette installation

doit se faire hors tension.

4- La mise hors tension doit obéir à la procédure de

consignation
 Procédure Consignation
Définition
 « Consigner une installation électrique
c’est éliminer toute présence de tension sur
cette installation et empêcher tout retour
possible de tension sur cette installation
jusqu’à la fin de la consignation. »

CONSIGNATION : C’est l’ensemble des dispositions qui

permettent de mettre et de maintenir en sécurité une
machine, un appareil ou une installation électrique de
façon qu’un changement d’état (remise en état de marche)
soit impossible sans action volontaire des intervenants.
 Procédure Consignation
CONCEPTION DES INSTALLATIONS :
La règlementation impose l’intégration de la sécurité
dans la conception des machines et des installations. Ce
concept doit être étendu à l’ensemble des installations
industrielles : les pales d’un ventilateur doivent être
équipées d’un écran grillagé pour éviter tout contact
d’une personne pendant le fonctionnement du
ventilateur.
De même, une installation électrique doit être équipée
d’organes de coupure disjoncteur, interrupteur ou
sectionneur pour pouvoir isoler sans danger cette
installation.

Les pièces mobiles d’une machine doivent être enfouies

dans un compartiment inaccessible aux personnes
pendant le fonctionnement de ces machines.
 Procédure Consignation

La fin de la consignation est le moment fixé

pour remettre l’installation sous tension

La consignation est une étape obligatoire qui

permet d’effectuer des travaux sur une
installation électrique en toute sécurité.
 Procédure Consignation
CONDITIONS PRELIMINAIRES
La consignation d’une installation ne peut être
réalisée que par une personne :
1. Electricien qualifié
2. Habilitée: appelé pour la mission : charge de
consignation
3. Connaissant parfaitement l’installation à
consigner : (sur les (schémas) plans et sur le terrain)
4. Connaissant l’emplacement des appareils à
manœuvrer pour la consignation
5. Connaissant l’ordre selon lequel ces
appareils doivent être manœuvrés
6. Connaissant les étapes de consignation
 Procédure Consignation
 La consignation est une mission ponctuelle , effectuée
par une personne qualifiée et habilitée par son
employeur. Elle doit être désignée par écrit par son
responsable qui lui précise :

1. L’installation à consigner
2. La date et la durée de la consignation
3. La personne pour qui la consignation doit être
effectuée.
4. Les dispositions particulières (éventuellement)
 Procédure Consignation
Les Etapes de la consignation
1- SEPARATION : C’est l’ouverture visible ou
pleinement apparente des organes de séparation,
disjoncteur, interrupteur ou sectionneur, qui
encadrent l’installation électrique à consigner.

2- CONDAMNATION : Il s’agit d’un blocage solide

inviolable de l’appareil ouvert précédemment. Dans
la pratique cette opération consiste à mettre en
place un cadenas personnel muni d’une seule clé
qui restera en possession du chargé de consignation
(sauf cas particulier).
 Procédure Consignation
2- CONDAMNATION : Il s’agit d’un blocage solide
inviolable de l’appareil ouvert précédemment. Dans la
pratique cette opération consiste à mettre en place un
cadenas personnel muni d’une seule clé qui restera en
possession du chargé de consignation (sauf cas
particulier). La mise en place de ce dispositif doit
s’accompagner de pancarte
 Procédure Consignation
3- IDENTIFICATION : Il s’agit d’une reconnaissance et
d’une identification précise sans aucun doute
l’installation mise hors tension (consignée). Cela consiste
en un repérage géographique par la lecture d’indicateur
identifiant l’installation ou alors par le suivi visuel de la
canalisation d’un point à un autre. Il arrive que l’on ait
recourt à des repérage par radio fréquence ou le cas
extrême destructifs.
 Procédure Consignation
4- VERIFICATION DE L’ABSENCE DE TENSION : Cette
opération obligatoire et indispensable est à réaliser à
l’aide d’appareils prévus à cet effet. Cet opération
concerne aussi bien la BT que la HT. Elle doit être
effectuée aussi près que possible du lieu où seront
effectués les travaux. La vérification de l’absence de
tension doit se faire sur chacune des phases. Le bon
fonctionnement de l’appareil doit être constaté.
 Procédure Consignation
5- PROTEGER : Il s’agit de mettre en place, le plus
près possible du lieu de travail un dispositif de
mise à la terre et en court circuit. Une liaison
électrique doit relier chacune des phases à la
terre.

Les cinq opérations doivent être appliquées dans

l’ordre spécifié
 Procédure Consignation
 ORGANISATION

 La consignation a pour but de mettre hors

tension l’installation électrique sur laquelle
des travaux sont à effectuer.
 Ainsi elle est demandée par le chef de travaux
en charge des travaux à effectuer ou par le chef
d’exploitation, responsable de la gestion des
installations concernées.
 La consignation doit être effectuée par le
chargé de consignation après avoir reçu un
ordre de travail du chef d’exploitation
 Procédure Consignation
 1-Après avoir reçu l’ordre de travail, le chargé consulte
les schémas et plans pour identifier au préalable
l’installation à consigner
 2- Le chargé de consignation transcrit sur un document
toutes les manœuvres et opérations à effectuer jusqu’à la
fin de déconsignation.
 3- Le document est faire vérifier par une personne
compétente (voir si aucune manœuvre ne manque …)
 4- Au moment convenu, les manœuvres de consignation
sont à effectuer tel qu’indiqué dans le document.
 5- Après avoir effectué les 5 étapes de la consignation, le
chargé de consignation doit établir une attestation de
consignation et la remettre au chargé de travaux cité
dans l’ordre de consignation.
 Procédure Consignation
L’attestation de consignation

1- L’attestation de consignation est un document

règlementaire établi par le chargé de consignation
signé par les lui-même et le chargé de travaux.

2- Ce document engage la responsabilité du chargé de

consignation. Dès sa remise au chargé de travaux ,
l’installation est sous sa responsabilité jusqu’à la fin
des travaux.

3- Le chargé de travaux peut procéder à la vérification

de la consignation.
 Procédure Consignation
L’avis de fin de travaux

1- Dès que les travaux prévus sont terminés, le

chargé de travaux rassemble le personnel placé
sous son autorité et les informe de la fin des
travaux et leur inerdir l’accès à nouveau au
chantier.
2- Le chargé de travaux établit, signe et remet
« l’Avis de Fin de Travaux » au chargé de
consignation.
 Procédure Consignation
La déconsignation de l’installation
1- Après réception du chargé de travaux de l’avis de
fin de travaux, le chargé de consignation procède à
la déconsignation de l’installation électrique.

2- Il remet ainsi l’installation électrique dans son

état initial. Il doit ensuite établir un compte rendu
qu’il remet au chargé d’exploitation.
