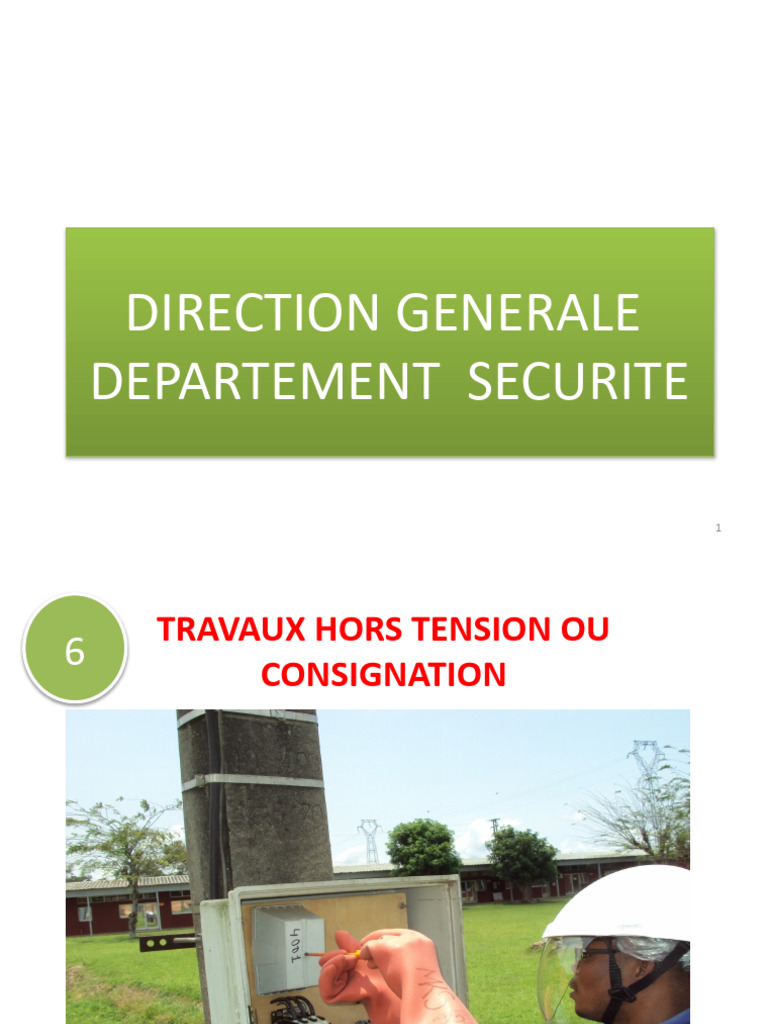

DIRECTION GENERALE

DEPARTEMENT SECURITE

1
 TRAVAUX HORS TENSION OU
6
CONSIGNATION

2
0 Objectif de la formation

A l’issue de cette formation, l’apprenant doit être capable

de :

- Définir la consignation électrique,

- Identifier les étapes de la consignation.

- Expliquer les différentes procedures d’accès.

3
1 Définition de la consignation

Consigner un ouvrage, c’est effectuer un ensemble

d’opérations, destinées à assurer la protection des
personnes et des ouvrages, contre les conséquences de
tout maintien accidentel ou tout retour intempestif de la
tension sur l’ouvrage.

4
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation

Avant toute opération de consignation, la PRE-IDENTIFICATION de l'OUVRAGE ou de

l'INSTALLATION concerné entre dans le cadre de la préparation du travail. Elle a pour but de
s'assurer que les TRAVAUX seront bien effectués sur l’OUVRAGE ou l’INSTALLATION à consigner.
o1: SEPARER l’ouvrage de toutes
sources d’énergie électrique.

o 2: CONDAMNER en position d’ouverture

les organes de séparation.
Les différentes
opérations de la
consignation sont o 3: IDENTIFIER sur le lieu de travail la
les suivantes: partie d’ouvrage concerné.

o 4: VÉRIFIER L’ABSENCE DE TENSION

(VAT)

o 5: MISE À LA TERRE ET EN COURT

CIRCUIT (MALT-CC) 5
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.1 PRE-IDENTIFICATION de l'OUVRAGE ou de l'INSTALLATION

la connaissance de la situation géographique du

chantier ;

la consultation des dossiers règlementaires, des

Elle a pour but de s'assurer
que les TRAVAUX seront bien
effectués sur l’OUVRAGE ou
l’INSTALLATION à consigner.
Cette PRE-IDENTIFICATION
est basée sur :
schémas ou de la cartographie ;
les caractéristiques des OUVRAGES ou des
INSTALLATIONS sur lesquels l’opérateur doit
travailler ;
la connaissance des OUVRAGES ou des
INSTALLATIONS situés dans l’ENVIRONNEMENT ;

tout autre moyen approprié, tel que le repérage sur

place.

6
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.2 Séparation électrique de l’ouvrage des sources de tension.

La séparation doit être

effectuée de façon
certaine sur tous les
conducteurs actifs y  Dépose de ponts ou  enlèvement de pièces de contact.
compris le neutre.

La certitude de la
séparation peut être
obtenue par:

 Vue directe des Appareil normalisé asservi à

contacts séparés. l’absence de tension 7
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.3 Condamnation en position d’ouverture
La condamnation en position d’ouverture a pour but d’empêcher la manœuvre de l’organe de
séparation • Blocage mécanique ou équivalent à l'aide de dispositifs
offrant les mêmes garanties. (serrure, cadenas, etc.) .
• Elle doit comporter une neutralisation de toutes les
une commandes, sur place ou à distance.
Lorsqu’il n’est pas possible d’immobiliser les organes de SEPARATION,
immobilisation des mesures compensatoires, telles que l’ouverture de pont ou la
de l’organe déconnexion d’un conducteur, doivent être envisagées.
La
condamnation
comprend:
une • Les commandes locales ou à distance d'un organe de
signalisation et SEPARATION ainsi condamné doivent être munies
La suppression d'une un d'une indication (pancarte ou tout autre dispositif
CONDAMNATION ou la
dépose du dispositif de avertissement d'affichage) signalant explicitement que cet organe
signalisation ne
peuvent être
est condamné et ne doit pas être manœuvré.
effectuées que par le
CHARGE DE
CONSIGNATION qui a
• Les dispositifs (pancartes, etc.) de signalisation et
effectué la
CONDAMNATION ou
d'avertissement doivent être très visibles et porter, à
par son remplaçant
désigné.
titre d’exemple, une inscription telle que:
CONDAMNE DEFENSE DE MANAOEUVRER SANS AUTORISATION
8
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.3 Condamnation en position d’ouverture

Condamnation
Opération de d’une cellule
condamnation d’un HTA
IACM

Condamnation d’un
RUPTAIR de poste

IACM Condamné SIGNALISATION C11

9
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.4 Identification de la partie d’ouvrage concernée

 consultation de schéma ou de la cartographie.

Le but de l’identification sur le
lieu de travail est de
s’assurer que les travaux  connaissance des ouvrages et de leurs
sont effectués sur l’ouvrage caractéristiques
ou l’installation séparée de
toute alimentation par des
 lecture des pancartes, étiquettes et numéros de
organes de séparation
supports
condamnés en position
d’ouverture. Différentes
méthodes peuvent être mises  identification visuelle depuis le lieu ou a été effectué
en œuvre. la séparation
Il s’agit:
 mise en œuvre d’appareils d’identification des circuits

10
3.3 Identification de la partie d’ouvrage concernée

Réseau aérien: Possibilité Réseau souterrain:

de suivre visuellement le Identification du câble avec
réseau depuis le point un appareillage spécialisé
d’ouverture
11
 3.3 Identification de la partie d’ouvrage concernée

Il s’agit d’être certain que les travaux seront effectués sur l’ouvrage
séparé dont les organes de séparation sont condamnés et ouverts; Elle
comporte deux phases:

* PHASE PREPARATOIRE * PHASE D’IDENTIFICATION

- Situation géographique
-Plans
- Connaissance des ouvrages
- Étiquettes, numéro de support
-Soit visuelle,
-Soit par utilisation d ’un appareil
spécial:
- Injection de courant de
contrôle, (FC 2300, JUPITER, etc.)
- Moyen destructif (PICOUP)

12
 3.4 Vérification d’absence de tension

La Vérification d’Absence de Tension doit être effectuée sur chacun des

conducteurs actifs Y COMPRIS LE NEUTRE à l’aide d’un dispositif approprié.
Elle doit être réalisée aussi près que possible du lieu de travail en s’assurant de
la continuité électrique entre le point de vérification et le lieu de travail.

VAT en souterrain VAT dans poste VAT sur réseau VAT sur une
par moyen destructif classique H59 aérien HTA Grille FC VAT sur TUR

Essai obligatoire du vérificateur d’absence de tension avant et après la VAT 13

3.5 Mise à la terre et en court-circuit
La Mise à la terre et en court circuit est le moyen pratique de se prémunir
contre les réalimentations éventuelles ou par des sources autonomes. Elle doit
concerner tous les conducteurs actifs.

MALT/CC avec MALT/CC avec Court Circuit dans MALT/CC avec DMT BT
DMT Nevers DMT Poste H59 une grille FC aérien

Pour éviter la tension de pas, il faut éviter et empêcher quiconque de s’approcher

à moins de 2 mètres du piquet de terre en HTA. Sinon utiliser un tapis isolant.14
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.7 Mesures complémentaires
Quand l’analyse de risque fait apparaître la possibilité de tension induite, due notamment au
couplage capacitif ou à l’induction magnétique, la procédure de CONSIGNATION est insuffisante
pour permettre de travailler en sécurité.
(Ce phénomène provient très souvent du parallélisme des ouvrages ou des installations non
raccordés à des sources d’énergie électrique d’avec les ouvrages HT).

Elle doit être complétée par les mesures décrites ci-après.

• la fixation au potentiel de la terre de tous les éléments soumis au couplage capacitif permet de
se prémunir contre le risque électrique lié à ce phénomène.
• la réalisation de I'équipotentialité du poste de travail permet de se prémunir contre le risque
électrique lié à l’induction magnétique.

15
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.8 Particularités pour les canalisations isolées BT et HTA
1) poursuite de la pré-identification par vérification de la
continuité entre les points de séparation qui
encadrent le lieu de travail à l’aide d’un dispositif
émetteur-récepteur ;
Après la réalisation
des cinq étapes de
la consignation, s’il
n’est pas possible
de garantir
l’IDENTIFICATION
par continuité 2) piquage et sectionnement physique du câble pré
visuelle, la identifié par un dispositif approprié commandé à
CONSIGNATION distance ;
s’achève de la
manière et dans
3) en absence de court-circuit constaté localement et en
l’ordre suivant :
absence de déclenchement vérifié auprès du ou des
CHARGES D’EXPLOITATION électrique concernés,
VERIFICATION D’ABSENCE DE TENSION ;
16
 V-OPERATIONS HORS TENSION
V.1 Principes fondamentaux de la consignation
V.1.8 Particularités pour les canalisations isolées BT et HTA

4) IDENTIFICATION par vérification de la continuité électrique entre le lieu de travail et les points
de séparation qui encadrent la ZONE DE TRAVAIL. L’IDENTIFICATION garantit que la MISE A LA
TERRE ET EN COURT-CIRCUIT aux points qui encadrent
la ZONE DE TRAVAIL, assure effectivement la MISE A LA TERRE ET EN COURT-CIRCUIT du lieu
de travail.

17
2.1 CONSIGNATION

Phase de Consignation
2.1 CONSIGNATION

Consignation : Retrait notifié au CDC

 V-OPERATIONS HORS TENSION
V.2 Mise hors tension
V.2.1 Définition

Procédure d'ordre électrique destinée à réduire le risque électrique en supprimant la tension sur un
OUVRAGE ou une INSTALLATION.
Elle ne comprend pas toutes les étapes de la CONSIGNATION et doit être accompagnée de
mesures compensatoires.

La MISE HORS TENSION est autorisée pour des OPERATIONS d'ORDRE NON ELECTRIQUE
dans l'ENVIRONNEMENT de CANALISATIONS ISOLEES, lorsque la CONSIGNATION n'est pas
techniquement possible sans destruction de la canalisation.

NOTE: Cette procédure ne garantit pas contre les conséquences de tout maintien accidentel ou toute
apparition ou réapparition intempestive de tension.

20
 V-OPERATIONS HORS TENSION
V.2 Mise hors tension
V.2.2 Déroulement d'une mise hors tension

Une MISE HORS d’abord la PRE-IDENTIFICATION, puis

TENSION comprend
obligatoirement : 1. SEPARATION

2. CONDAMNATION
DOCUMENTS
OPERATIONNELS Attestation de mise hors tension

Elle peut être accompagnée par des mesures complémentaires, telles que :
• la VERIFICATION D'ABSENCE DE TENSION, si elle est techniquement réalisable ;
• l'IDENTIFICATION par tous les moyens appropriés.

21
Documents Opérationnels

22
Documents Opérationnels

23
Documents Opérationnels

24
Documents Opérationnels

25
 V-OPERATIONS HORS TENSION
V.3 Organisation de la consignation
V.3.1 Procédures d’accès
Les consignations sont organisées selon l’une des deux procédures suivantes.

Procédure de Consignation Procédure de consignation

en une étape en deux étapes

1- SEPARATION Chargé de consignation Chargé de consignation

2- CONDAMNATION Chargé de consignation Chargé de consignation

3- IDENTIFICATION Chargé de consignation Chargé de travaux

4- V.A.T Chargé de consignation Chargé de travaux

5- MALT+CC Chargé de consignation Chargé de travaux

DOCUMENTS Attestation de consignation en Attestation de 1ère étape de

OPERATIONNELS une étape consignation

26
 V-OPERATIONS HORS TENSION
V.3 Organisation de la consignation
V.3.3 Conditions atmosphériques
Lorsque les conditions atmosphériques ou
l'éclairage gênent la vue des opérateurs ou
que les mouvements ne sont plus sûrs, ou
que les conditions d'éclairage sont
insuffisantes, aucune opération ne peut
être entreprise ni poursuivie.

En cas d'orage ou de manifestations

orageuses, les opérations ne doivent pas
être entreprises ou doivent être
suspendues sur tout ouvrage ou toute
installation aérienne.

Ces restrictions s'appliquent aussi aux

ouvrages ou aux installations situés à
l'intérieur des bâtiments directement
alimentés par des ouvrages ou des
installations aériennes. 27
