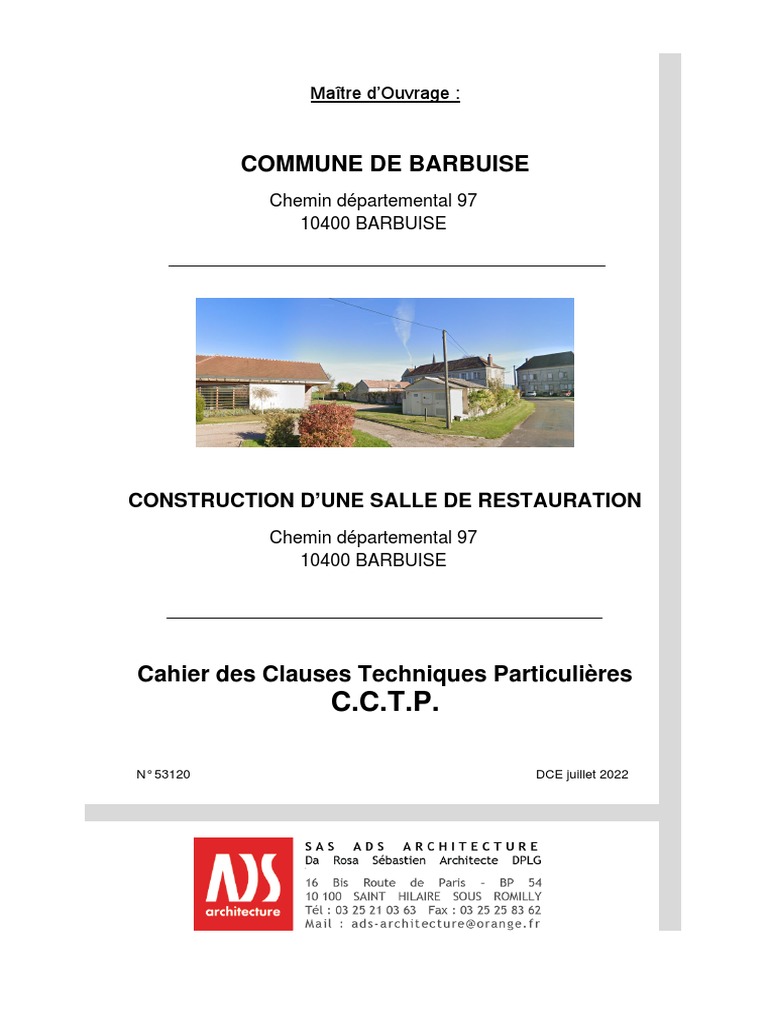

Commune de Barbuise: C.C.T.P

Maître d’Ouvrage :
COMMUNE DE BARBUISE
Chemin départemental 97
10400 BARBUISE
CONSTRUCTION D’UNE SALLE DE RESTAURATION

Chemin départemental 97
10400 BARBUISE
Cahier des Clauses Techniques Particulières

C.C.T.P.
N° 53120 DCE juillet 2022

Dossier n° 53120
COMMUNE DE BARBUISE - CONSTRUCTION D'UNE SALLE DE RESTAURATION
Chemin Départemental 97 - 10400 BARBUISE
LOT N°0
SPECIFICATIONS TECHNIQUES GENERALES
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
Affaire : 53120 CONSTRUCTION D'UNE SALLE DE RESTAURATION
LOT N°0 : SPECIFICATIONS TECHNIQUES GENERALES
TABLE DES MATIERES
0.1 PREAMBULE - GENERALITES 3

0.1.1 DEFINITION DE L'OPERATION 3
0.1.2 LISTE DES LOTS 3
0.1.3 RENSEIGNEMENTS INTERVENANTS 3
0.1.3.1 Maître d'Ouvrage 3
0.1.3.2 Maître d'Oeuvre 3
0.1.3.3 Bureau de contrôle 4
0.1.3.4 Coordonnateur SPS 4
0.1.3.5 Diagnostic amiante et plomb avant travaux 4
0.1.4 LISTE DES PIECES GRAPHIQUES 4
0.1.4.1 Plans Architecte 4
0.1.4.2 Plan du Géometre 4
0.1.5 Plans et détails techniques, notes de calcul 4
0.1.6 Participation des entreprises 5
0.1.7 Règles de construction 5
0.1.7.1 Documents de références 5
0.1.7.2 Normes 6
0.1.7.3 Règles générales 6
0.1.7.4 Lutte contre l'incendie 7
0.1.8 Ouvrages annexes à la construction 7
0.1.9 Contenu du prix, proposition de prix 7
0.1.10 Qualifications et assurances des entreprises 8
0.1.11 Connaissance des lieux 8
0.1.12 DIUO et DOE 8
0.1.13 Rendez-vous de chantier - Périodicité - Compte-rendu 9
0.1.14 Période de préparation du chantier 9
0.2 ORGANISATION COLLECTIVE DU CHANTIER 9

0.2.1 Panneau de chantier 9
0.2.2 Accès au chantier 10
0.2.3 Règlement de ville et de police 10
0.2.4 Ordre de service - Main d'oeuvre et personnel 10
0.2.5 Installations et équipements de chantier 10
0.2.5.1 Installations de chantier 10
0.2.5.2 Branchements provisoires d'eau et d'électricité 12
0.2.5.3 Reception préalable des abords et voiries - Constat 13
0.2.5.4 Nettoyage du chantier, gestion des déchets 13
0.2.5.5 Chauffage provisoire du bâtiment 13
0.2.5.6 Gardiennage 13
0.2.5.7 Fermeture provisoire du bâtiment 13
0.2.5.8 Libération des emprises du chantier et remise des voiries 13
0.2.6 Bruits de chantier 14
0.2.7 Moyens de levage 14
0.2.8 Protection des ouvrages 14
0.3 CONDITIONS GENERALE D'EXECUTION DES TRAVAUX 14

0.3.1 Connaisance des lieux et de tous les éléments afférents aux travaux 14
0.3.2 Ordonnancement, Pilotage et Coordination (OPC) 14
0.3.3 Travaux modificatifs 15
0.3.4 Relation de l'entrepreneur avec les services officiels 15
0.3.5 Mise en oeuvre des ouvrages 16
0.3.6 Protection des ouvrages 16
0.3.7 Visites et investigations 16
0.3.8 Préchauffage 16
0.3.9 Remise des clés 16
LE : 27/07/2022 - ADS ARCHITECTURE - Page : 1

0.3.10 Implantation - Piquetage - Trait de niveau 16

0.3.11 Contrôle interne - Vérifications - Essais 16
0.3.12 Trous - Scellements - Raccords - Calfeutrements 17
0.3.12.1 Dispositions divers 17
0.3.12.1.1 Dimensions des ouvrages 17
0.3.12.1.2 Ouvrages non décrits explicitement 17
0.3.12.1.3 Joints de dilatation 17
0.3.12.1.4 Dessin d'exécution 17
0.3.12.1.5 Etudes et plans d'entreprise 17
0.3.12.1.6 Echantillons et maquettes 18
0.3.12.1.7 Choix des matériaux 18
0.3.12.2 Gravois et déchets de chantier 18
0.3.12.2.1 Déchets non suivis dont l'auteur est identifié 18
0.3.12.2.2 Déchets non suivis dont l'auteur n'est pas identifié 18
0.3.12.3 Compte-prorata 18
0.3.12.3.1 Personne chargée de la tenue du compte prorata 18
0.3.12.3.2 Attribition du comité de gestion - Contestations 19
0.3.12.3.3 Dépenses d'ordre commun 19

0.1 PREAMBULE - GENERALITES
0.1.1 DEFINITION DE L'OPERATION
Le marché régi par le présent Cahier des Clauses Techniques Particulières a pour objet l'exécution des travaux :
Construction d'une salle de restauration sur un terrain situé Chemin Départemental 97 à BARBUISE (10400).
0.1.2 LISTE DES LOTS
Les travaux font l'objet d'une consultation en lot séparés, décomposé comme suit :
Lot n° 0 SPÉCIFICATIONS TECHNIQUES GÉNÉRALES

Lot n° 1 MAÇONNERIE - DÉMOLITION - VRD
Lot n° 2 CHARPENTE BOIS
Lot n° 3 COUVERTURE - ZINGUERIE
Lot n° 4 MENUISERIE EXTÉRIEURE ALUMINIUM - PVC
Lot n° 5 PLÂTRERIE - FAUX-PLAFONDS
Lot n° 6 MENUISERIE INTÉRIEURE
Lot n° 7 CARRELAGE - FAÏENCÉ
Lot n° 8 PEINTURE - REVÊTEMENTS MURAUX
Lot n° 9 ÉLECTRICITÉ
Lot n° 10 PLOMBERIE - SANITAIRES - VMC
Lot n° 11 CHAUFFAGE - RAFRAÎCHISSEMENT - VENTILATION
Lot n° 12 MOBILIER DE CUISINE
Notes:
- Les travaux des différents lots seront traités par corps d'état séparés.
- Les entreprises peuvent répondre à plusieurs lots mais en lots séparés. Une offre par lot sera remise dans la
candidature de l'entreprise.
- Aucune offre groupée n'est recevable.
0.1.3 RENSEIGNEMENTS INTERVENANTS
0.1.3.1 Maître d'Ouvrage
COMMUNE DE BARBUISE
Chemin Départemental n°97 - 10400 BARBUISE
M BOYER - Maire
Tél: 03 25 21 40 49
Mail : mairie.barbuise@wanadoo.fr
Ouverture au public : le lundi de 17h00 à 18h30, le mercredi de 13h30 à 18h30,

le samedi de 09h30 à 11h30.
0.1.3.2 Maître d'Oeuvre
ADS ARCHITECTURE
16 bis route de Paris - 10100 ST HILAIRE SOUS ROMILLY
Tél: 03.25.21.03.63 - Fax: 03.25.25.83.62
Mail: contact@ads-architecture.fr

0.1.3.3 Bureau de contrôle
APAVE
Agence de Troyes
17, Avenue Jean Jaurès - BP 43 - 10153 PONT STE MARIE CEDEX
Tél: 03.25.83.21.31 - Mail: troyes@apave.com
0.1.3.4 Coordonnateur SPS
APAVE
Agence de Troyes
17, Avenue Jean Jaurès - BP 43 - 10153 PONT STE MARIE CEDEX
Tél: 03.25.83.21.31 - Mail: troyes@apave.com
0.1.3.5 Diagnostic amiante et plomb avant travaux
APAVE
Agence d'Auxerre
Parc technologique d'activité Chemin de la Chapelle
89470 MONÉTEAU
Diagnostic joint au dossier DCE : référence AM-RAD BARBUISE-V1 du 18/01/2022
0.1.4 LISTE DES PIECES GRAPHIQUES
0.1.4.1 Plans Architecte
Plan n° Nomenclature Échelles
EA 01 ETAT ACTUEL 1/100 - 1/200
PRO 02 PROJET : PLANS RDC - CHARPENTE - COUPES - FACADES 1/50 - 1/100
PRO 03 PROJET : FONDATIONS - PLAFONDS - ELECTRICITE - CHAUFF - VMC 1/50 - 1/100
0.1.4.2 Plan du Géometre
Plan n° Nomenclature Échelles
G 1 PLAN TOPOGRAPHIQUE (indice A du 05/01/2022) 1/200
Géomètre :
SARL GUICHARD ET ASSOCIES
17 rue Maryse Bastié - 10100 ROMILLY SUR SEINE
Tél : 03 25 24 81 60 - Mail : romilly@guichard-soret.fr
0.1.5 Plans et détails techniques, notes de calcul
Les plans Architecte définissent les dispositions générales constructives pour les travaux de construction et
d’installations techniques.
COMPARAISON ENTRE PLUSIEURS DOCUMENTS DU D.C.E.

Pour être valable, une indication portée sur un document n’a pas nécessairement à être reprise sur les autres
documents définissant les ouvrages. En conséquence, le fait qu’une indication figure sur un de ces documents et pas
sur un autre, ne doit pas être interprété comme une omission.
En conséquence, l’entrepreneur d’un lot doit consulter systématiquement les plans d’architecte du dossier de
consultation et le présent CCTP qui définissent les dispositions.

ETUDES DES ENTREPRISES

L'établissement des documents comportant les spécifications techniques détaillées et les plans des ouvrages des
diverses spécialités sont à la charge des entreprises. Tous les frais et honoraires d'ingénieur ou autre technicien qu'ils
auront dû s'adjoindre pour leurs diverses études ou détails d'exécution, seront donc réputés inclus dans leurs
prestations.
Avant toute mise en oeuvre, l'entrepreneur sera tenu de présenter à l'Architecte, tous plans, croquis, détails, schémas,
notes de calcul, etc., de leurs installations ou ouvrages spéciaux.
Il est stipulé que l'Architecte n'a qu'à constater que les dits documents satisfont aux exigences de dimensions, de
fonction, d'esthétique ou d'emplacement définis par les plans de construction, les entrepreneurs assumant seuls la
responsabilité de leurs calculs.
Mission étendue aux plans EXE, synthèse et notes de calcul:

Sans objet pour l'Architecte. Cette mission est à la charge des entreprises.
0.1.6 Participation des entreprises
L'entreprise participant à la présente opération est assujettie aux présentes prescriptions communes à partir du moment
où elle est titulaire d'un marché quelque soit le montant du lot, l'importance des travaux et la durée d'intervention sur le
chantier. L'entreprise devra prendre connaissance de l'ensemble du CCTP, afin de compléter leur offre en
conséquence. Aucune réclamation ne pourra être admise par faute de connaissance de l'ensemble du présent CCTP.
0.1.7 Règles de construction
0.1.7.1 Documents de références
L'ensemble des ouvrages à réaliser au titre du présent marché devra satisfaire aux exigences et prescriptions des
différents textes législatifs et réglementaires en vigueur à la date de signature du marché et notamment à celles
contenues dans :
• le Code de l'Urbanisme
• le Code de la Construction et de l'Habitation
• les prescriptions techniques générales constituées par les documents du R.E.E.F. avec leurs différentes mises à
jour, éditées par le C.S.T.B. et comprenant notamment :
- les normes AFNOR
- les cahiers de charges DTU
- les règles de calcul DTU
- les avis techniques, cahiers techniques et publications du CSTB.
L'entrepreneur devra se soumettre à tous les règlements en vigueur, relatifs à l'opération, notamment :
• Au réglement de sécurité contre les risques d'incendie relatif aux établissements recevant du public (Article GN,
GE, CO, AM, DF, CH, EL, EC, GC, MS, IT et leurs annexes)
• Au code de la construction et de l'habitat.
• Au code de l'urbanisme.
• Au code du travail.
• A la circulaire du 25 avril 2003 relative à l’application de la réglementation acoustique des bâtiments autres que
d’habitation.
• Au décret n° 2006-555 du 17 mai 2006 relatif à l'accessibilité des établissements recevant du public, des
installations ouvertes au public et des bâtiments d'habitation et modifiant le code de la construction et de
l'habitation.
• Au décret n° 2007-1327 du 11 septembre 2007 relatif à la sécurité et à l'accessibilité des établissements recevant
du public et des immeubles de grande hauteur, modifiant le code de la construction et de l'habitation et portant sur
diverses dispositions relatives au code de l'urbanisme.
• A la circulaire interministérielle n° DGUHC 2007-53 du 30 novembre 2007, publiée au bulletin officiel du 25
décembre 2007, relative à l'accessibilité des établissements recevant du public, des installations ouvertes au public
et des bâtiments d'habitation
• Toutes normes de sécurité relatives à la construction et aux personnes, éditées à la date de la soumission.
Tous les ouvrages seront édifiés conformément aux règles de construction en vigueur et se rapportant notamment à la
sécurité, à l'accessibilité des personnes à mobilité réduite, à l'isolation acoustique, à l'isolation thermique, aux
installations électriques, à l'aération, au chauffage, à la tenue au feu des bâtiments et plus particulièrement aux décrets
et arrêtés suivants :
• le règlement de sécurité se rapportant à l'opération.
• le règlement sanitaire départemental.
• circulaire du 15 Février 2000 relatif à la planification de la gestion des déchets de chantier.
Cette liste est non limitative. L'ensemble de la réglementation aura priorité sur les plans et le CCTP.

0.1.7.2 Normes
Tous les travaux seront exécutés suivant les règles de l'art et les normes en vigueur, notamment :
- Cahiers des charges et règles de calcul D.T.U.: NV 65-67 neige et vent, et N 84 révisée de Septembre 1996 et
Décembre 1999,
- Règles CCBA 68 ou règles B.A.E.L.
- CM66 utilisation de l'acier
- CB71 charpente bois
- Règles de calcul TH C - TH E - TH U, de la nouvelle réglementation thermique (RT 2012) et des coefficients C et U
bat.
- FB règle de méthode de prévision par le calcul du comportement au feu des structures en béton additif N° 1.
- Normes : Les normes AFNOR : normes françaises homologuées.
- Recommandations professionnelles,
- Avis techniques, concernant les matériaux ou techniques non normalisés,
- Cahiers des Prescriptions Techniques propres à la mise en oeuvre de certains matériaux.
Pour la conformité au règlement de construction :

neige : région A1
vent : région 2
Zone climatique : H1
NOTE : Les documents énoncés, bien que non joints au marché, sont réputés être bien connus des entreprises, et les
parties contractantes leur reconnaissant expressément le caractère contractuel.
L'entreprise atteste en outre en avoir parfaite connaissance.
En plus des divers renseignements fournis aux différents devis descriptifs, les normes seront respectées lors de la mise
en oeuvre des ouvrages, pour exécution des travaux suivant les règles de l'art.
Bien que non jointes, elles seront réputées connues des différentes entreprises, et seront applicables dans tous les cas,
et principalement dans les dosages de bétons, mortiers, granulométrie des agrégats, sections des bois, résistance des
différents matériaux, qualité des matériaux, etc... et leur application stricte est formellement incluse contractuellement
pour tous les marchés, pour tous ouvrages, à exécuter et dispositions à prendre.
0.1.7.3 Règles générales
a) Matériaux et procédés traditionnels

Les fournitures et ouvrages seront fixés et exécutés conformément aux règles de l'art, c'est-à-dire qu'ils respecteront les
prescriptions des normes AFNOR, cahiers des charges DTU et règles de calcul DTU.
b) Matériaux et procédés nouveaux

Les matériaux, produits et procédés non traditionnels, préalablement agréés par le Maître de l'Ouvrage et le Maître
d'Oeuvre, devront :
• soit avoir obtenu un avis technique favorable de la commission,
• soit avoir bénéficié d'une enquête spécialisée d'un organisme technique agréé,
et dans ces deux cas, bénéficier d'un accord pour leur emploi, de la commission technique des assurances.
La mise en oeuvre de ces matériaux et produits devra être effectuée conformément aux prescriptions techniques
figurant dans ces avis.
c) Marques et cahiers des charges des fabricants

Il est rappelé que les marques indiquées dans le présent CCTP sont imposées aux entrepreneurs qui doivent en tenir
compte dans leurs prix. Toutefois, d'autres marques de technicité et d'apparence identique pourront être proposées à
l'acceptation du Maître de l'Ouvrage et du Maître d'Oeuvre, qui resteront seuls juges du choix.
Chaque fois que le fabricant d'un produit ou équipement a publié un cahier des charges, des recommandations ou des
prescriptions d'emploi, l'entrepreneur devra tenir compte de ces documents pour la mise en oeuvre du produit ou du
matériel.
NOTE : Les documents énoncés, bien que non joints au marché, sont réputés bien connus des entreprises, et les
parties contractantes leur reconnaissant expressément le caractère contractuel. L'entreprise atteste en outre en avoir
parfaite connaissance.
En plus des divers renseignements fournis aux différents devis descriptifs, les normes seront respectées lors de la mise
en oeuvre des ouvrages, pour exécution des travaux suivant les règles de l'art.
Bien que non jointes, elles seront réputées connues des différentes entreprises, et seront applicables dans tous les cas,
et principalement dans les dosages de bétons, mortiers, granulométrie des agrégats, sections des bois, résistance des
différents matériaux, qualité des matériaux, etc. et leur application stricte est formellement incluse contractuellement
pour tous les marchés, pour tous ouvrages, à exécuter et dispositions à prendre.

0.1.7.4 Lutte contre l'incendie
Seul le Maître d'Oeuvre est autorisé à délivrer des permis au feu.
Réglementation applicable :
• Arrêté du 25 juin 1980 modifié portant approbation des dispositions générales du règlement de sécurité contre les
risques d'incendie et de panique dans les ERP - Articles GN1 à GN14.
• Arrêté du 22 juin 1990 modifié portant approbation des dispositions particulières aux ERP.
0.1.8 Ouvrages annexes à la construction
Le devis descriptif a pour but de préciser la nature des constructions à réaliser.

En cas d'imprécision, soit des plans, soit des pièces écrites, les soumissionnaires devront prévoir, chacun dans leur
corps d'état en analogie à ce qui est demandé d'autre part, tous les ouvrages qui ne seraient pas spécialement décrits,
pour aboutir à des ouvrages complètement terminés et utilisables.
De ce fait :
- Les ouvrages accessoires à la construction, figurant aux plans, façades et coupes, mais non spécialement décrits,
devront être prévus. Ils seront réalisés en matériaux appropriés à l'esprit dans lequel sont conçus les ouvrages
essentiels, et seront chiffrés dans la proposition forfaitaire sous la forme d'un poste général et global ou, sinon ils seront
implicitement compris totalement ou partiellement dans les prix unitaires, pour respecter le caractère forfaitaire de la
proposition.
- Il est précisé que le montant de ce poste est laissé à l'appréciation des entrepreneurs et ne pourra, en aucun cas être
employé pour le règlement des travaux, en plus ou en moins. Le fait de le présenter avec une valeur minima ou nulle ne
pourra avoir aucune influence sur l'interprétation du contrat tel qu'il est défini, pour chacune des parties contractantes
par l'ensemble des pièces du dossier.
0.1.9 Contenu du prix, proposition de prix
CONTENU DES PRIX

Les offres de prix des entrepreneurs, dans le cadre de chaque lot, devront correspondre à l'opération envisagée et
devront comprendre toutes les sujétions particulières à cette opération.
Il ne sera accordé aux entrepreneurs aucune plus value d'exécution en cours de travaux sans accord préalable du
Maître d'ouvrage et du Maître d'oeuvre.
PROPOSITION DE PRIX
Les prix devront correspondre obligatoirement aux matériaux et à la façon de mise en oeuvre décrits dans le présent
CCTP.
Les entrepreneurs présenteront une proposition de prix sous forme de bordereaux forfaitaires ; ils devront porter chaque
prix unitaire et calculer leur prix d'après leur quantité.
Ces prix unitaires seront hors TVA ; l'incidence TVA sera nettement ressortie, les sommes TTC devront correspondre
aux prix HT + TVA.
Ces prix s'entendent pour des travaux exécutés parfaitement et pour lesquels seront employés selon les règles de l'art,
des matériaux et fournitures de la meilleure qualité dans l'espèce indiquée.
Les entreprises ne pourront se targuer d'aucune omission dans le cadre du bordereau ; les articles qui auraient été
omis devront être rajoutés par elles, les entrepreneurs devront les travaux parfaitement terminés : conformément aux
plans et CCTP qui leur auront été remis.
Si des modifications sont demandées par le Maître de l'Ouvrage ou par l'Architecte après le dépôt des soumissions, les
variations des quantités (calculées par comparaison entre les plans modifiés et les plans initiaux) seront appliquées sur
les situations.
Pour tous les travaux supplémentaires, non écrits dans ce cahier, les entrepreneurs devront présenter une proposition
de prix, sous forme d'avenant à leur marché, qui devra obtenir l'accord du Maître de l'Ouvrage et de l'Architecte, avant
toute exécution de ces travaux.
D'autre part, dans le cas de pénurie de tels matériaux décrits, les entrepreneurs pourront faire toutes les propositions
qu'ils jugeront utiles en annexe à leur proposition de prix.
Les prix des bordereaux comprennent notamment :

• le déboursé de fournitures, main d'oeuvre, outillage, matériel,
• le transport des matériaux et fournitures sur le chantier, ainsi que le déchargement, la répartition avec montage et
descente pour la mise en oeuvre,
• les échafaudages nécessaires à l'exécution des travaux et établis conformément aux lois et règlements de sécurité
en vigueur,
• le nettoyage du chantier, l'enlèvement des déchets et gravois respectifs pour chaque corps,
• la protection des ouvrages, leur entretien jusqu'à la réception,
• toutes les assurances utiles au regard des ouvrages, de la main d'oeuvre et dommages causés au tiers,
• les frais généraux, charges, impôts et taxes de toutes natures,
• les frais de séjour, de déplacement, d'hébergement des ouvriers,

• le bénéfice,
• l'incidence sur les prix pouvant être provoquée par l'application du Cahier des Clauses Administratives
Particulières,
• toutes sujétions nécessaires au complet et entier achèvement des ouvrages.
Les entreprises devront fournir une offre globale HT et TTC pour l'ensemble de l'opération avec un sous-détail
décomposé par postes selon le cadre de bordereau joint.
0.1.10 Qualifications et assurances des entreprises
Toutes les entreprises exécutantes justifieront de leur qualification pour l’exécution des travaux définis au CCTP.
Toutes les entreprises devront également justifier de leur assurance décennales et responsabilité civile en cours de
validité.
0.1.11 Connaissance des lieux
L’entrepreneur déclare avoir visité le chantier avant d’établir son offre et s’être rendu compte par lui-même de toutes les
difficultés et sujétions consécutives à l’importance, à la nature et à l’état des abords.
En conséquence, il ne peut jamais être alloué de supplément quelconque pour sujétions diverses, non précisées dans
son devis.
L’entrepreneur doit vérifier avant de commencer ses travaux qu’il n’est pas susceptible de causer de préjudice aux tiers
situés à proximité de ses travaux. Il devra toutes les protections nécessaires et devra réparation intégrale de tout
dommage.
De même que tous nettoyages demandés par le maître d’oeuvre et le maître d’ouvrage, avant, pendant et après
chantier, seront à la charge de l’entrepreneur qu’ils soient intérieurs, en mitoyenneté avec le chantier, ou à l’extérieur.
0.1.12 DIUO et DOE
Ces documents sont fournis en 4 exemplaires papier et 2 sur support informatique en permettant la reproduction, le
support informatique sera conformes au format et aux caractéristiques définis par le marché.
le titulaire remet au maître d’œuvre :
- au plus tard lorsqu’il demande la réception des travaux conformément :
• les spécifications de pose,
• les notices de fonctionnement,
• les prescriptions de maintenance des éléments d’équipement mis en œuvre,
• les conditions de garantie des fabricants attachées à ces équipements, ainsi que les constats d’évacuation des
déchets,
- dans un délai d’un mois suivant la date de notification de la décision de réception des travaux :
• les autres éléments du dossier des ouvrages exécutés (D.O.E)
• les documents nécessaires à l’établissement du dossier d’intervention ultérieure sur l’ouvrage (D.I.U.O.). Un
exemplaire des documents nécessaires à l’établissement du D.I.U.O. est également transmis au coordonnateur en
matière de sécurité et de protection de la santé.
D.I.U.O.
Le Dossier d’Intervention Ultérieure sur l’Ouvrage (D.I.U.O.) sera remis au Maître d'Oeuvre sous 1 mois maximum après
la fin de chantier.
Chaque entreprise devra fournir les plans et notes techniques permettant de faciliter les interventions d'entretien et de
maintenance des ouvrages.
Il est par ailleurs indiqué, que chaque entreprise devra prévoir dans son offre, les dispositions nécessaires pour assurer
en toute sécurité les interventions ultérieures et la maintenance de son lot.
Il prendra connaissance du rapport d'analyse du coordinateur SPS, intégrant la sécurité pour l'entretien des ouvrages,
cette prestation est due dans le cadre du marché.
D.O.E.
Le Dossier des Ouvrages Executés (D.O.E.) sera remis au Maître d'Oeuvre sous 1 mois maximum après la fin de
chantier.
il comporte, au moins:
• les plans d’exécution conformes aux ouvrages exécutés établis par le titulaire,
• les notices de fonctionnement et les prescriptions de maintenance.
• les plans de récolement des réseaux enterrés,
• les plans d’exécution les plus représentatifs et ayant un intérêt pour la maintenance du bâtiment,
• les bons de garantie de certains appareils,
• les listes des pièces détachées, marques et références, adresse du grossiste ou agent pouvant les fournir, délai
donné par le fabricant pour maintenir le stock nécessaire aux pièces de rechange,
• la notice sur les produits d’entretien des ouvrages réalisés, les précautions pour restaurer les ouvrages, les
contre-indications concernant les produits à utiliser…

• la marque, la teinte et la nature des matériaux et produits employés,

• les produits d’entretien compatibles ou non,
• les précautions de remise en état,
• etc...
0.1.13 Rendez-vous de chantier - Périodicité - Compte-rendu
Le terme "rendez-vous de chantier" est pris dans un sens large et s'applique aussi aux rendez vous qui ont lieu pendant
la période de préparation. Ils concernent :
a) les rendez-vous de chantier de l'Architecte,
Chaque entrepreneur (accompagné s'il y a lieu de son sous-traitant) est tenu d'assister aux rendez-vous de chantier
provoqués par l'Architecte ou le coordinateur SPS, où d'y déléguer un agent ayant pouvoir pour engager l'entreprise et
donner sur le champ les ordres nécessaires aux agents de l'entreprise sur le chantier.
La présence de tous l'entrepreneur convoqué aux rendez-vous de chantier étant indispensable à la coordination que
requiert la bonne marche des travaux, l'absence d'un entrepreneur ou son remplacement par des personnes
insuffisamment qualifiées à quelque titre que ce soit, entraîne la responsabilité de l'entrepreneur défaillant et mention
du fait est portée sur le compte-rendu de la réunion de chantier.
L'entrepreneur est responsable, dans le cas d'inexécution des dispositions du présent article des dommages en
résultant.
Une pénalité est prévue au CCAP pour absence à un rendez-vous de chantier, à partir du moment où l'entrepreneur ou
son représentant qualifié est absent à l'ouverture de la réunion.
Les sommes résultant de ces pénalités seront déduites des sommes réglées à l'entreprise.
0.1.14 Période de préparation du chantier
La période de préparation est fixée au CCAP. Pendant cette période, les entrepreneurs établissent les plans d'exécution
des ouvrages, notes de calculs, plans de sécurité, d'hygiène, installation de chantier et tous documents demandés par
l'Architecte et le coordinateur SPS, lors de la première réunion.
Elle commencera le jour suivant la date de notification du marché.
Les obligations à satisfaire par l'entrepreneur pendant la période de préparation ne faisant pas obstacle à l'exécution de
certains travaux, il est précisé que le délai relatif à la dite période de préparation ne modifie pas le délai d'exécution,
lequel partira de la date fixée par ordre de service pour le commencement des travaux.
0.2 ORGANISATION COLLECTIVE DU CHANTIER
0.2.1 Panneau de chantier
Il sera fourni, confectionné et mis en place dès l'ouverture du chantier, par l'entrepreneur du lot n°1, suivant le modèle
fourni et sous sa responsabilité.
Une ou plusieurs images de synthèse seront intégrées sur le panneau.
Inscriptions par peinture de lettres donnant les renseignements suivants :
En application des dispositions en vigueur relatif à l'affichage obligatoire sur les chantiers du nom des entreprises y
travaillant, toutes les entreprises sont tenues, pendant la durée du chantier, d'afficher leur nom, raison ou dénomination
sociale, ainsi que leur adresse sur un panneau commun dont les indications doivent être lisibles de la voie publique. Il
est rappelé que l'affichage publicitaire de l'entrepreneur est interdit sur le chantier, sauf sur un panneau commun dont le
projet et l'implantation seront déterminés en accord avec le Maître d'Oeuvre et le Maître de l'Ouvrage.
La dimension du panneau sera au minimum un format A0.
Il comprendra en outre, les indications suivantes :

- Commune
- nature des travaux
- superficie
- nom et coordonnées du Maître d'Ouvrage,
- nom et coordonnées du mandataire AMO, si présent,
- nom et coordonnées de l'Architecte,
- noms et coordonnées des BET, Bureau de Contrôle, SPS, si retenu,
- noms et coordonnées des entrepreneurs,
- des emplacements supplémentaires réservés pour les noms et coordonnées des sous-traitants.
Les frais occasionnés par ces installations et leur entretien seront à la charge du lot n°1.

0.2.2 Accès au chantier
Les entrepreneurs seront tenus, sans pouvoir réclamer aucune indemnité, ni plus value d'aucune sorte, sur les prix des
travaux, de subir toutes les sujétions auxquelles les obligeraient soit la difficulté d'accès des lieux, soit les dispositions
qui leur seraient ordonnées dans l'intérêt de bon ordre et de service du chantier.
Ils devront notamment se conformer sans réserve aux ordres de l'Architecte, relativement aux parcours à suivre pour
l'entrée et la sortie de leurs ouvriers et l'approche de leurs matériaux et équipage, ainsi que la sortie et l'enlèvement des
terres et gravois.
L’entreprise titulaire doit l'entretien des voies publiques permettant l'accès au chantier pendant toute la durée de
celui-ci, à la charge du compte prorata.
0.2.3 Règlement de ville et de police
A toutes les sorties du chantier, la signalisation du chantier comprendra les panneaux interdisant l'accès du public et
ceux indiquant la sortie des camions. La mise en place, la location et l'entretien de cette signalisation sera assuré par
l'entrepreneur tributaire.
La signalisation devra être conforme aux arrêtés et circulaires publiés par le Ministère des Travaux Publics.
L'entrepreneur devra conserver en bon état les accès de la propriété. Ils devra prévenir en temps utile les Compagnies
Concessionnaires et les Services Publics, et assurer à ses frais toutes protections utiles sur les réseaux (pour les
fouilles, traversées de chaussées, etc...).
0.2.4 Ordre de service - Main d'oeuvre et personnel
L'entrepreneur doit commencer les travaux à la date prescrite par l'ordre de service qui lui en est donné.
Il doit apporter dans sa réalisation la plus grande diligence et suivre l'échelonnement des exécutions dans le délai
prescrit, ainsi que la marche qui lui est indiquée par le représentant du Maître de l'Ouvrage.
Il est tenu :
- d'une part, de maintenir en tout temps, un nombre suffisant d'ouvriers et d'agents de maîtrise, sous sa conduite
personnelle ou celle de son représentant.
- d'autre part, d'avoir toujours tous matériels, approvisionnement, outillage, engins et moyens de toutes sortes
suffisants, de manière à assurer la marche régulière des travaux et leur achèvement dans le délai prescrit.
Il ne peut détourner pour un autre service, sans autorisation écrite de l'Architecte, aucun ouvrier, ni aucune partie des
matériaux approvisionnés.
Au cas où un retard est constaté, dans la cadence d'exécution des travaux, le Maître d'Ouvrage peut sur proposition de
son représentant mettre en demeure l'entrepreneur :
- d'augmenter le nombre d'ouvriers employés par lui sur le chantier ou dans ses ateliers ou usines,
- d'affecter au chantier du matériel et des approvisionnements supplémentaires, en vue d'augmenter la cadence
d'exécution et de rattraper rapidement le dit retard.
0.2.5 Installations et équipements de chantier
0.2.5.1 Installations de chantier
Le titulaire du lot MAÇONNERIE est chargé des installations de chantier rendues obligatoires par les lois et décrets du
code du travail.
Le nivellement des emplacements des bungalows d'entreprises, clôtures, panneaux de chantier et de signalisation,
installation du cantonnement sont à la charge de l'entrepreneur de MAÇONNERIE, y compris le repliement pour isoler
les tiers des zones de chantier, la dépose et repose des installations si nécessaire selon phasage avec les clôtures de
chantier.
Sont rappelés ci-dessous, sans que la liste soit exhaustive, les principaux textes réglementaires en matière de Sécurité
des travailleurs:
- Loi N° 93-1418 du 31/12/1993: Applicable aux opérations de bâtiment et de génie civil en vue d’assurer la sécurité et
de protéger le santé des travailleurs.
- Décret N° 94-1159 du 26/12/1994: Intégration de la sécurité et organisation de la coordination en matière de sécurité
et de protection de la santé lors des opérations de bâtiment et de génie civil.
- Décret N° 95-607 du 06/05/1995: Liste des prescriptions réglementaires que doivent respecter les travailleurs
indépendants ainsi que les employeurs lorsqu’ils exercent directement une activité sur un chantier de bâtiment et de
génie civil.
En respectant de plus les exigences suivantes :

- L’installation de chantier est entièrement à la charge du lot MAÇONNERIE sauf :

- l’alimentation intérieure du chantier et le raccordement des bungalows en électricité sont au lot

ELECTRICITE.
- l’alimentation intérieure du chantier et le raccordement des bungalows en eau potable sont au lot
PLOMBERIE.
- La consommation en eau et électricité est au compte prorata géré par le consortium d'entrepreneurs désignés.
A la charge du lot MAÇONNERIE :
1. Aires de stockage
Elles seront implantées sur le plan d’installation de chantier à la charge de l'entreprise, en fonction des besoins de
toutes les entreprises et des possibilités du terrain suivant phasage.
L’entreprise assurera, à ses frais, la clôture, l’entretien , la remise en état du sol, les déplacements en cours de chantier
des aires qui sont affectées.
L’entreprise ne peut élever aucune réclamation au cas où il ne serait pas possible de lui affecter une aire de stockage
sur le site du chantier. Elle fera son affaire de toute solution de remplacement dont elle informera le Maître d’Oeuvre.
2. Base vie
L'entreprise du présent lot doit l'aménagement des installations du cantonnement dans la zone définie et localisée sur le
plan d’installation de chantier et de phasage en coordination avec le SPS :
• Salle de réunions
• Locaux vestiaires équipé de casiers métalliques,
• Local réfectoire équipé de tables, chaises, chauffe-gamelles, micro-ondes, chauffage, etc.
• Locaux sanitaires H et F équipés de wc et lavabos
Les locaux sont dimensionnés pour 20 personnes environ en pointe.
Suivant phasage de l'opération, la base vie pourra être déplacée en cours de chantier.
a) Salle de réunion
Une salle de réunion sera aménagée à une localisation à définir avec le coordonnateur SPS et le Maître d’Oeuvre.
Elle comportera obligatoirement :
o Une table de réunion modulable permettant à 10 personnes de se tenir assises en périphérie,
o Le nombre de chaises suffisant (10 chaises) empilables,
o Une armoire fermant à clés,
o Le tirage en 1 exemplaire du dossier marché à l’échelle à laisser dans la salle de réunion,
o L’affichage de l’ensemble des plans du projet et leur maintien en état de consultation pendant toute la durée du
chantier (un exemplaire conservé en classeur et un exemplaire affiché proprement),
o L’ensemble des pièces écrites CCTP et DPGF des différents lots en classeur avec intercalaire de consultation pour
chaque lot et maintenu en état de consultation pendant toute les durée du chantier,
o Le chauffage et l’éclairage de l’installation / salle de réunion
o Des casques en nombre suffisant pour les différents intervenants autres que les entreprises,
Nota : Cette salle de réunion sera maintenue propre pendant toute la durée du chantier et sera notamment nettoyée
préalablement à chaque réunion de chantier.
b) Local réfectoire
Local réfectoire d'une surface de 20 m² environ équipé de tables, chaises, micro-ondes, chauffage, électricité,
éclairage, etc.
c) Les installations sanitaires

Conforme aux prescriptions PGC (pièces établies par le coordonateur SPS) et aux normes du code du travail, les
locaux ou bungalows de chantier devront être équipés de locaux sanitaires comprenant une case de WC, des lavabos
collectifs et des vestiaires en nombre suffisant et pour chaque sexe.
3. Palissades et protections
Toutes les clôtures de chantier sont à la charge du lot MAÇONNERIE et seront réalisées en grillage métallique rigide
type HERAS ou équivalent sur 2,00m de hauteur avec ossature métallique appropriée fixée dans des plôts béton
préfabriqués amovibles:
- Sujétion de déplacement suivant avancement du chantier.
- Dépose et enlèvement en fin de chantier.
- Portail de 4,00m de largeur de même constitution que la clôture.
- Fourniture et pose d'une chaîne et de cadenas à code.
- L'entreprise sera responsable de l'ouverture et de la fermeture de ce portail pendant la durée des travaux.
4. Balisage - Signalétique de chantier

L'entrepreneur du lot MAÇONNERIE doit, pendant toute la durée du chantier, l'ensemble des signalétiques et balisages
nécessaires du chantier.
Cette prestation comprend notamment :
· La signalétique d'accès aux locaux base vie et salle de réunions ;
· La signalétique d'accès aux sanitaires accessibles aux personnels de chantier, suivant phasage et organisation des

travaux ;
· La signalétique des circulations horizontales et vestiaires accessibles aux personnels de chantier et/ou interdits aux
mêmes personnels ;
· La signalisation d'interdiction de fumer dans les locaux ;
· La signalétique d'interdiction d'accès au chantier par le public ;
· Le balisage des circulations.
L'ensemble de la signalétique devra régulièrement être maintenue en état.
• Nettoyage périodique du chantier pendant les travaux et sur demande du Maître d'oeuvre, du coordonnateur SPS.
• Toutes démarches auprès des administrations et services concédés nécessaires aux travaux.
• L’implantation des ouvrages
5. Organisation de l'implantation du chantier

Avant le début des travaux, et en accord avec tous les participants, l'entrepreneur de MAÇONNERIE devra présenter à
l'approbation de l'Architecte et du coordonnateur SPS, un plan d'implantation et d'organisation du chantier, avec
nivellement altimétrique.
Installation de chantier et Plan PIC

En coopération avec le coordinateur SPS, le lot MAÇONNERIE établira un plan d'installation de chantier (PIC)
comprenant les zones d'implantation des chemins des engins de levage, de stockage des matériaux et matériels, ainsi
que les emplacements de première intervention de lutte contre les incendies (extincteurs).
L'entrepreneur du lot MAÇONNERIE devra fournir en accord avec le coordinateur SPS, une description des phases
successives des déplacements de grues, zones de stockage, etc., suivant le planning général du chantier.
Normes de sécurité
Les entreprises devront se conformer à la réglementation du travail et de la sécurité sur les chantiers, en vigueur.
Protection des riverains

En coopération avec l'Architecte, il sera établi une étude des diverses nécessités de protection des ouvrages riverains
(étaiements, berges de terre et de maçonnerie, clôtures, etc.).
Repli des installations

A l'achèvement complet des travaux, le titulaire du lot GROS OEUVRE devra la dépose et le repli de la totalité des
installations provisoires de chantier.
NOTE : Les installations de chantier pourront être minimalistes si les locaux nécessaires sont mis à disposition par le
Maître d'ouvrage et sous réserve d'accord avec celui-ci et le coordonnateur SPS.
0.2.5.2 Branchements provisoires d'eau et d'électricité
Les branchements provisoires et les compteurs correspondants, sont à la charge de l'entrepreneur de MACONNERIE.
Les consommations seront imputables au compte prorata.
• Branchement eau et électricité (Réseaux extérieurs)

L'entrepreneur se rapprochera des concessionnaires et services concernés pour effectuer les démarches nécessaires
et faire poser les branchements provisoires. Tous les frais en découlant sont à la charge de l'entreprise du lot
MACONNERIE
Les branchements provisoires et les compteurs d'eau et d'électricité resteront sur le chantier aux frais de l'entrepreneur
de MACONNERIE tant qu'ils seront nécessaires à un corps d'état quelconque, dans les limites du "planning"
contractuel, éventuellement augmenté de la durée des intempéries.
Passé ce délai, s'il n'est pas possible à l'Architecte de déterminer la ou les entreprises responsables des retards, les
frais occasionnés par le maintien de ces installations seront imputées au compte prorata.
• Eau (réseau intérieur)

Le raccordement du réseau provisoire intérieur depuis l'installation faite par l'entrepreneur de MACONNERIE est à la
charge de l'entrepreneur de PLOMBERIE, avec une longueur maximale de 30 mètres, le supplément éventuel sera
imputé au compte prorata.
Le réseau intérieur provisoire d'eau (ainsi que son entretien) incombe à l'entrepreneur de PLOMBERIE et comprendra
un robinet de prise d'eau, au pied de chaque colonne montante définitive.
• Electricité (réseau intérieur)

Le raccordement du réseau provisoire depuis l'installation faite par l'entrepreneur de MACONNERIE est à la charge du
lot ELECTRICITE.
Le réseau électrique provisoire (ainsi que son entretien) est à la charge de l'entrepreneur du lot ELECTRICITE. Il sera
prévu un coffret de chantier à tous les niveaux et par logements.
En cas de détérioration des installations électriques et dans l'impossibilité d'en connaître l'auteur, la remise en état sera
imputée au compte prorata.

NOTE : Les branchements pourront être pris sur les installations existantes sous réserve d'accord avec le Maître
d'ouvrage et le coordonnateur SPS.
• Utilisation et entretien des réseaux

Ils seront à la charge de l'entrepreneur de MACONNERIE et répartis au compte prorata.
Cette prestation comportera le branchement sur le réseau général et l'amenée jusqu'à proximité du bâtiment, en tenant
compte des aménagements d'hygiène nécessaires au chantier, le nettoyage et curage des réseaux en fin de chantier.
0.2.5.3 Reception préalable des abords et voiries - Constat
La nature, l'état et l'emplacement des voies et ouvrages existants qui pourront être utilisés pendant la période
d'exécution des travaux par l'entrepreneur, feront l'objet d'un procès-verbal établi par un huissier, contradictoirement
entre la Maîtrise d'ouvrage, la Maîtrise d'oeuvre et l'entrepreneur, au moment de l'ouverture de chantier, et aux frais de
l'entrepreneur.
0.2.5.4 Nettoyage du chantier, gestion des déchets
• Nettoyage au cours du chantier

Chaque corps d'état doit le nettoyage en cours de chantier, ainsi que l'acheminement et l’évacuation de ses propres
gravois et détritus, en décharges agrées, conformément aux tris sélectifs.
Au cas où ces nettoyages ne seraient pas exécutés, les travaux seront faits par un tiers à la demande de l'Architecte,
aux frais des entrepreneurs, par le bais du compte prorata, sans nécessite de mise en demeure.
• Limitation des volumes et quantités de déchets

La production de déchets à la source peut être réduite:
- par le choix de systèmes constructifs (composants préfabriqués, calepinage...) générateurs de moins de déchets.
- en préférant la production de béton hors du site, en privilégiant la préfabrication en usine des aciers.
Les gravats de béton peuvent être réduits par une bonne préparation du chantier, des plans de réservation et des
réunions de synthèse qui évitent les repiquages au marteau-piqueur après coup.
Les déchets de polystyrène doivent être supprimés par la réalisation des boites de réservation en d’autres matières.
Les chutes de bois sont limitées par la généralisation de coffrages métalliques et par le retour aux fournisseurs des
palettes de livraison.
Les emballages sont contrôlés dès la passation des marchés avec les fournisseurs.
Les pertes et les chutes sont réduites par une optimisation des modes de conditionnement.
• Tri et évacuation des déchets

Chaque entreprise est personnellement responsable du tri et du traitement des déchets de chantier générés par son
activité, et ceci conformément à la réglementation en vigueur, notamment le décret emballages de 1994 et la loi du 13
juillet 1992 applicable depuis le 1er juillet 2002.
Chaque entreprise remettra au représentant de la maîtrise d'ouvrage, sous le contrôle de la maîtrise d'oeuvre un
bordereau de suivi des déchets évacués dûment renseigné.
0.2.5.5 Chauffage provisoire du bâtiment
Selon la nécessité, mise en place de ventilo-convecteur et de déshumidificateur à l'intérieur du bâtiment aux frais de
l'entreprise, comprenant l'installation et les consommations induites afin de maintenir une ambiance minimum pour la
réalisation de ses ouvrages (+ 8°C minimum).
0.2.5.6 Gardiennage
En cas de nécessité, il sera installé une vidéo surveillance dans le bâtiment à tous les accès ou cela est nécessaire.
L'installation et la gestion sont à la charge de l'entreprise.
0.2.5.7 Fermeture provisoire du bâtiment
Les fermetures provisoires des bâtiments nécessaires pour interdire l'accès en dehors des heures de chantier et sa
mise hors d'air et hors d'eau provisoire pendant les travaux, sont à la charge de l'Entrepreneur qui devra la pose de
canons de serrures provisoires.
0.2.5.8 Libération des emprises du chantier et remise des voiries
Au fur et à mesure de l'avancement du chantier, l'entrepreneur procède au dégagement, au nettoiement et à la remise

en état des emplacements mis à sa disposition. La libération des abords et la remise à la circulation des voies
publiques feront l'objet d'un procès verbal de constat d'état des lieux contradictoirement entre l'entrepreneur,

l'Architecte, le Maître de l'Ouvrage.

L'entrepreneur est financièrement responsable de toute dégradation intérieure.
0.2.6 Bruits de chantier
La proximité des locaux d'habitation conduit à limiter l'importance de l'ensemble des bruits à 70 dB (A) aux limites du
chantier. Seul l'emploi d'engins à moteur thermique insonorisé est autorisé.
0.2.7 Moyens de levage
L'entreprise devra prévoir tous les moyens de levage appropriés aux ouvrages à construire.
En cas d'installation de grue fixe l'implantation définitive sera choisie avec l'accord du Maître d'Oeuvre et du SPS.
Pendant la période de préparation elle devra demander toutes les autorisations nécessaires auprès des autorités
compétentes.
L'installation de la grue sera contrôlée par un bureau de contrôle qui établira un rapport de sécurité avant et après le
montage aux frais de l'entreprise concernée.
Elle devra être conforme aux spécifications du PGC et sera équipé d'un anémomètre.
Tous les travaux d'infrastructure nécessaires (terrassements, fondations etc..) et la remise en état après
repliement sont à la charge du lot concerné.
Dans le cas d'une mise à disposition d'entreprise tierces, une convention devra être établie et signée par les deux
parties en accord avec le coordonnateur SPS. Ce document a pour objet de définir les conditions de transfert de
responsabilité et comprendra:
- la description de l'engin, et les capacités de charge,

- les conditions techniques et financières de cette mise à disposition,
- la durée de l'intervention.
0.2.8 Protection des ouvrages
Chaque corps d'état est responsable de la bonne conservation de ses ouvrages et équipements, il doit donc en
assumer leur protection. Les matériaux de protection (film plastique, cartonnage) seront enlevés en fin de chantier par
l'entrepreneur et évacués à ses propres frais.
L'entrepreneur aura à sa charge tous les remplacements qui s'avéreraient nécessaires jusqu'à la réception des
bâtiments.
0.3 CONDITIONS GENERALE D'EXECUTION DES TRAVAUX
0.3.1 Connaisance des lieux et de tous les éléments afférents aux travaux
VERIFICATION PREALABLE
L'entrepreneur est réputé, pour l'exécution des travaux, avoir préalablement à la remise des offres :
- pris pleine connaissance du plan de masse et de tous les plans et documents utiles à la réalisation des travaux, ainsi
que des sites, immeubles existants, des lieux et des terrains d'implantation des ouvrages et de tous les éléments
généraux et locaux en relation avec l'exécution des travaux,
- apprécié exactement toutes les conditions d'exécution des ouvrages et s'être parfaitement et totalement rendu compte
de leur importance et de leurs particularités,
- procédé à une visite détaillée du terrain et des bâtiments, et pris parfaitement connaissance de toutes les conditions
physiques et de toutes sujétions relatives aux lieux des travaux, aux accès et aux abords de la topographie et à la
nature des travaux à pied d'oeuvre, ainsi qu'à l'organisation et au fonctionnement du chantier (moyens de
communication et de transport, lieux d'extraction des matériaux, stockage des matériaux, ressources en main d'oeuvre,
énergie électrique, eau, installations de chantier, éloignement des décharges publiques ou privées, etc.),
- contrôlé toutes les indications des documents de consultation, notamment celles données par le devis descriptif, les
plans et dessins, recueilli tous renseignements complémentaires éventuels auprès de l'Architecte.
De ce fait, l'entreprise aura apprécié toutes les difficultés liées au projet avant de remettre son offre, et ne pourra se
prévaloir d'aucune plus-value d'exécution ou omission.
0.3.2 Ordonnancement, Pilotage et Coordination (OPC)
Cette mission est à la charge de la maîtrise d'oeuvre.
L'ordonnancement, la coordination et le pilotage du chantier ont pour objet :

- pour l'ordonnancement et la planification : d'analyser les tâches élémentaires portant sur les études d'exécution et les
travaux, de déterminer leurs enchaînements ainsi que leur chemin critique, par des documents graphiques et de
proposer des mesures visant au respect des délais d’exécution des travaux et une répartition appropriée des
éventuelles pénalités.

- pour la coordination : d'harmoniser dans le temps et dans l'espace, les actions des différents intervenants au stade
des travaux, et le cas échéant, de présider le collège inter-entreprises d'hygiène et de sécurité
- pour le pilotage : de mettre en application, au stade des travaux et jusqu'à la levée des réserves dans les délais
impartis dans le ou les contrats de travaux, les diverses mesures d'organisation arrêtées au titre de l'ordonnancement et
de la coordination.
Pendant la phase de préparation des travaux :

- regrouper les listes des plans d’exécution établis par les entrepreneurs,
- mettre en place l'organisation générale de l'opération,
- planifier et coordonner temporellement les études d'exécution,
- planifier les travaux.
Pendant la période d’exécution des travaux :

- veiller au respect du cadre d'organisation défini en phase de préparation,
- mettre à jour la planification générale et de la compléter par une planification détaillée par périodes et par élément
d'ouvrage,
- coordonner l'ensemble des intervenants, en particulier en animant des réunions de coordination et diffuser les
comptes rendus,
- veiller au respect des objectifs calendaires et, le cas échéant, de proposer des mesures correctives pour rattraper des
retards
- d’apprécier l’origine des retards.
Pendant la phase d'assistance aux opérations de réception :

- établir la planification des opérations de réception,
- coordonner et piloter ces opérations,
- pointer l'avancement des levées de réserves.
0.3.3 Travaux modificatifs
Les plans et le CCTP communiqués aux entrepreneurs constituent des indications précises qui pourront, malgré tout,
être modifiées dans le détail par l'Architecte à l'exécution; les entrepreneurs seront tenus d'effectuer les modifications
de détails, pour lesquels ils auront reçus des ordres formels écrits de l'Architecte.
Les entrepreneurs se conformeront à ces changements, qui leur seront donnés pour des motifs de convenance, d'utilité
ou d'économie.
Les travaux modificatifs qui pourront être demandés en cours de chantier feront l'objet :
- d'une fiche de travaux complémentaires diffusée par l'agent de liaison, à tous les participants,
- d'une lettre de commande établie par le Maître d'Ouvrage après vérification par l'Architecte du devis.
La fiche de travaux complémentaires, sera diffusée par l'agent de liaison à tous les participants.
Les intéressés devront la retourner à l'Architecte avec le devis éventuel correspondant, en plus ou en moins par rapport
au marché, accompagné des observations s'il y a lieu et de l'incidence possible sur le planning.
Le destinataire aura 15 jours pour se manifester. Passé ce délai, l'entreprise qui ne se sera pas manifestée sera
considérée comme non concernée par cette modification, et, de ce fait, elle ne pourra demander aucune incidence en
coût et délai sur sa prestation.
NOTA : aucune prestation supplémentaire ne pourra être exécutée sans accord écrit du Maître d'Ouvrage.
0.3.4 Relation de l'entrepreneur avec les services officiels
L'entrepreneur doit se mettre en rapport avec tous les services intéressés et en obtenir tous renseignements utiles pour
l'exécution de ses travaux. Il doit se soumettre à toutes les vérifications et visites des agents de ces services ou des
organismes désignés par eux. Il doit fournir tous les documents, et toutes les pièces justificatives demandés. Il doit :
- obtenir tous les accords nécessaires, tant pour les installations faisant partie de la concession que pour les
installations intérieures.
- transmettre au Maître de l'Ouvrage, tous les renseignements qu'il a recueilli au cours de ces contacts et qui
concernent, soit la construction, soit l'exécution des travaux qui ne sont pas à sa charge, soit l'exploitation des
installations.
- obtenir tous les certificats de conformité nécessaires et régler tous frais nécessités par les opérations de contrôle ou
de vérification, signaler aux services intéressés et dans les délais réglementaires, les dates de commencement et de
terminaison de chacune de ses interventions.
L'entrepreneur doit, au moment opportun et de son propre chef, effectuer toutes les démarches nécessaires auprès des
services compétents afin d'obtenir, en temps voulu, la mise en service des installations. Il doit enfin se procurer et
remplir les formulaires nécessaires, les faire signer par le Maître de l'Ouvrage, et les remettre aux services intéressés.

0.3.5 Mise en oeuvre des ouvrages
L'ensemble de la construction à réaliser devra être exécuté dans les meilleures conditions possibles à l'aide de tout le
matériel moderne qui pourra être mis en oeuvre sur le chantier.
0.3.6 Protection des ouvrages
Chaque corps d'état est responsable de la bonne conservation de ses ouvrages et équipements ; il doit donc assurer
leur protection.
Les matériaux de protection (film plastique, cartonnage, etc.) seront enlevés en fin de chantier par chaque corps d'état
concerné, et évacués à leurs frais.
0.3.7 Visites et investigations
L'entrepreneur ne doit pas s'opposer aux visites et investigations que l'Architecte estime nécessaire de faire ou de faire
faire pour s'assurer que les fournitures et les travaux sont conformes aux dispositions du marché.
0.3.8 Préchauffage
L'installation de chauffage est existante et pourra être mise en service que pour les besoins de réalisation des ouvrages
de réfection des sols. L'entreprise informera le maître d'oeuvre et le maître d'ouvrage de ses besoins.
L'entrepreneur attestera, avant la mise en service, que les conditions techniques minimales, pour accéder à cette
demande sont réalisées.
Le chauffage sera réalisé :
- pour l'exécution de certains travaux en conformité avec les règles de l'Art et les Documents techniques,
- pour la bonne conservation des ouvrages exécutés et de leurs équipements jusqu'à la réception.
0.3.9 Remise des clés
Pendant la durée des travaux, la conservation des clés sera assurée par l'entreprise intervenant sur site. Cette clé sera
sous sa responsabilité. Ces clés seront restituées au maître d'ouvrage en fin de travaux.
La perte d'une clé entraînera le changement automatique des serrures ou cylindres correspondantes, au frais de
l'entreprise. Les clés déformées ou rouillées seront refusées à la réception provisoire.
0.3.10 Implantation - Piquetage - Trait de niveau
Repère d'implantation et de nivellement:

L'entrepreneur doit assurer l'établissement de repères fixes de planimétrie et de nivellement qui seront conservés
pendant la durée du chantier.
Les axes principaux d'implantation et les repères sont mis en place suivant les directives de l'Architecte, par l'entreprise
du lot n°1, et à ses frais.
Trait de niveau:
Il sera tracé un trait de niveau sur tous les murs des salles de sport. Il sera placé à 1 mètre au dessus des sols finis.
Il devra subsister jusqu'à terminaison des ouvrages. L'entrepreneur déterminera lui-même, le trait de niveau dans toutes
les salles, il en sera seul responsable.
0.3.11 Contrôle interne - Vérifications - Essais
Tous les essais qui seront demandés seront dus par l' entreprise, sans aucun supplément aux prix proposés lors de la
remise des offres.
Le contrôle interne auquel est assujetti l'entreprise doit être réalisé à différents niveaux :
- au niveau des fournitures, quel que soit leur degré de finition. L'entrepreneur s'assurera que les produits commandés
et livrés sont conformes aux normes et aux spécifications complémentaires éventuelles du marché,
- au niveau du stockage, l'entrepreneur s'assurera que celles de ses fournitures qui sont sensibles aux agressions des
agents atmosphériques ou aux déformations mécaniques sont convenablement protégées,
- au niveau de la fabrication et de la mise en oeuvre, l'entreprise vérifiera que la réalisation est faite conformément aux
D.T.U. ou règles de l'art,
- au niveau des essais, l'entrepreneur réalisera les vérifications ou essais imposés par le D.T.U. et les règles
professionnelles et les essais particuliers supplémentaires exigés par les pièces écrites.
Les résultats seront communiqués à l'Architecte.
Dans le cas où les essais n'ont pas été satisfaisants, l'entrepreneur doit remédier à cet état de choses dans les
meilleurs délais.

0.3.12 Trous - Scellements - Raccords - Calfeutrements
Tous les trous seront à la charge de l'entrepreneur qui effectuera la pose des ouvrages de sa profession.
Tous les scellements et calfeutrements seront exécutés dans les mêmes conditions. Ils seront exécutés, soit en mortier
de ciment PORTLAND, soit en plâtre, en fonction des matériaux adjacents.
Les scellements directs par fixations mécaniques seront à la charge du corps d'état intéressé pour la mise en oeuvre de
ses installations. Les différents raccords d'enduit ou de revêtements seront réalisés par l'entrepreneur concerné.
0.3.12.1 Dispositions divers
0.3.12.1.1 Dimensions des ouvrages
En général, tous les matériaux seront de dimensions prescrites par les dessins et ordres de service de l'Architecte.
L'entrepreneur ne pourra employer aucune pièce, ni aucune matière de dimensions ou de poids non prévus, sans
l'autorisation écrite de l'Architecte.
Cependant, il pourrait arriver que l'entrepreneur leur donne, de son chef, des dimensions plus fortes ou plus faibles.
Dans le premier cas, il ne pourrait réclamer de plus value, et si les excès de grosseur étaient jugés inutiles, difformes ou
nuisibles, les pièces seraient enlevées et remplacées à ses frais, par d'autres pièces en se conformant aux dimensions
demandées.
Dans le cas de dimensions plus faibles, l'entrepreneur devrait remplacer les pièces à ses frais en se conformant aux
dimensions demandées.
Dans le cas où, sur la demande de l'entrepreneur ou pour tout autre motif, l'Architecte consentirait à la substitution de
matériaux d'une qualité, d'une nature ou d'une provenance autres que celles qu'il avait indiquées, cette substitution ne
pourrait avoir lieu que si les matériaux substitués étaient d'une qualité équivalente ou supérieure à celle prévue. Si les
matériaux étaient d'une valeur supérieure à ceux auxquels ils auraient été substitués, ils ne feraient l'objet d'aucun
supplément.
0.3.12.1.2 Ouvrages non décrits explicitement
Le C.C.T.P. décrit l'essentiel des ouvrages dus par l'entrepreneur. Même s'il ne définit pas dans le détail des ouvrages
tels que façons de baies, de seuils, d'appuis de tableaux, de linteaux, feuillures, rejingots, supports, joints, habillages, ...
ces travaux sont compris dans le marché au même titre que les autres ainsi que tous ceux nécessaires à la bonne
finition des ouvrages.
Il appartient en conséquence à l'entrepreneur qui modifierait certains points particuliers, de prendre à sa charge les
incidences éventuelles.
0.3.12.1.3 Joints de dilatation
Les entrepreneurs devront tenir compte pour leurs ouvrages de toutes sujétions dues à la présence des joints de
dilatation indiqués par le DTU, sur les ouvrages existants.
0.3.12.1.4 Dessin d'exécution
Avant toute mise en oeuvre, et pendant la période préparatoire, les entrepreneurs devront soumettre tous dessins
d'exécution à partir de la remise des dessins d'ensemble pour chacun des lots.
Ces dessins seront examinés par l'Architecte, soit sur place, soit au cours de réunions de coordination à l'agence de
l'Architecte et redonnés immédiatement aux entrepreneurs accompagnés, s'il y a lieu, des observations et rectifications
à apporter à ces documents. Ils seront visés par le bureau de contrôle.
Dans le cas ou des rectifications seraient jugées nécessaires, et ou ces rectifications retarderaient les travaux ou
entraîneraient des frais supplémentaires pour l'entrepreneur, celui-ci n'aurait droit à aucun délai supplémentaire, ni à
aucune indemnité. Le visa donné aux dessins d'exécution n'atténuera en rien la responsabilité de l'entrepreneur. Si ces
dessins ne sont pas remis dans les délais requis à l'article 16 ci-dessus, une unité de pénalité par jour sera appliquée à
l'entrepreneur.
0.3.12.1.5 Etudes et plans d'entreprise
Les prix de l'entreprise comportent la fourniture, la mise à jour des plans d'exécution (EXE) et la mise à jour en fonction
des délais arrêtés par le calendrier détaillé d'exécution, des études techniques et plans spécialisés, plans d'ensemble à
l'échelle, coupes et détails, dont l'acceptation est soumise à l'avis de l'Architecte.
Pour apprécier ces documents, l'Architecte se réserve le droit de demander à l'entrepreneur la liste complète des
matériaux, matériels, appareillages et fournitures diverses qu'il envisage d'utiliser pour l'exécution des travaux avec les
caractéristiques techniques détaillées et l'adresse des fabricants et constructeurs retenus pour chacun des matériaux et
matériels.
Les notes de calculs et plans sont établis pendant la période de préparation qui suit l'ordre de service d'ouverture du
chantier, sous la direction de l'Architecte. Après modifications éventuelles et agrément de l'Architecte, les différents

plans sont reproduits par les entrepreneurs en autant d'exemplaires qu'il est nécessaire, pour diffusion.
Préalablement à la réception, les entrepreneurs doivent remettre à l'Architecte et au Maître d'Ouvrage, un exemplaire
définitif de ces plans, accompagnés des notices techniques d'utilisation, de conduite et d'entretien, et la nomenclature
des appareillages mis en oeuvre dans les installations avec mention de leur marque, type, référence, pour constituer le
dossier d'archives et de maintenance de l'immeuble.
Devront également être joints à ces dossiers, les divers certificats de conformité technique, et procès-verbaux relatifs
aux matériaux, matériels et installations: résistance au feu, normes NF, spécifications, classements et labels, etc.
0.3.12.1.6 Echantillons et maquettes
L'entrepreneur sera tenu de présenter, à l'Architecte, les échantillons qui leur seront demandés pour permettre un choix
facile de tous les matériaux compris dans les travaux qu'ils doivent effectuer.
D'autre part, il exécutera toutes les maquettes et modèles des travaux à l'échelle, aux dimensions et avec les matériaux
fixés par l'Architecte, et ce, jusqu'à ce que celui-ci puisse donner son approbation, le tout entièrement compris dans le
prix de leurs travaux, et sans qu'ils puissent de ce fait, réclamer aucun supplément.
Certains échantillons seront effectués grandeur nature directement sur le chantier.
Dans un délai de 30 jours après notification du marché, l'entrepreneur du présent lot présentera pour agrément, les
échantillons des matériaux qu'il compte utiliser. En ce qui concerne le choix des matériaux, l'entrepreneur est tenu
d'employer les espèces et qualité des matériaux prescrits par l'Architecte.
Dans le cas où les mots "équivalent" ou "similaire" sont employés dans le CCTP, l'entrepreneur doit, avant la mise en
œuvre, soumettre à l'Architecte, les échantillons, prototypes et documents techniques concernant les produits ou
matériels prévus au CCTP, et ceux des produits ou matériels proposés en substitution. Seul l'Architecte apprécie s'il y a
équivalence ou similitude, et décide du choix à retenir.
L'entrepreneur présentera également les dessins et compositions demandés par l'Architecte.
0.3.12.1.7 Choix des matériaux
La référence à des marques dans les devis descriptifs, a pour objet de préciser le choix de l'Architecte en ce qui
concerne la qualité, les caractéristiques et l'aspect des matériaux et appareils sans pour autant éliminer d'autres
fabrications qui leur seraient équivalentes et qui pourraient être acceptées si, après avoir été proposées et examinées,
elles étaient reconnues satisfaisantes.
Lorsque pour une nature ou qualité de matériaux ou pour une nature de matériel déterminée, les normes prévoient
l'attribution d'une marque nationale de conformité aux normes (Marques NF) ou d'une marque CE., le descriptif impose
explicitement cette obligation d'utiliser qu'un matériau ou matériel revêtu de cette marque.
0.3.12.2 Gravois et déchets de chantier
Les gravois et déchets de chantier sont à la charge de chaque entreprises pour ses propres déchets
0.3.12.2.1 Déchets non suivis dont l'auteur est identifié
L'entrepreneur devra sans délai, se conformer à la législation en vigueur et procéder au stockage et à l'enlèvement des
gravois et déchets de chantier non gérés. L'entrepreneur sera alors passible des pénalités prévues au CCAP, et les
gravois seront enlevés à ses frais et dépens par une entreprise spécialisée sur ordre du Maître d'Ouvrage ou de ses
représentants (Architecte ou coordinateur SPS).
0.3.12.2.2 Déchets non suivis dont l'auteur n'est pas identifié
Ces déchets et gravois de chantier seront enlevés par le responsable mandaté au CCTP (lot MACONNERIE) et portés
au compte prorata dans le cadre des dépenses d'investissement et de fonctionnement du chantier.
0.3.12.3 Compte-prorata
0.3.12.3.1 Personne chargée de la tenue du compte prorata
Le compte prorata sera géré par un Comité de gestion, comprenant: l'entreprise de MAÇONNERIE, une ou des
entreprises comprenant de corps d'état technique et d'entreprises de corps d'état de finition.
En cas de désaccord entre les membres du Comité de gestion, c'est la majorité qui aura autorité.
Il est stipulé que l'Architecte s'interdit de prendre part aux discussions et aux décomptes du compte prorata, qui
pourraient survenir. Cette prestation étant exclusivement du domaine du Comité de gestion.
Cependant dans le cas ou le Maître d'Ouvrage serait obligé, compte tenu de la carence d'une entreprise ou des
entreprises, d'effectuer des débours, ceux-ci seront facturés au compte prorata inter entreprises, ou pourront
éventuellement être défalqués des situations, sous forme d'unité de pénalités, soit de l'entreprise concernée si elle est
connue, ou de tous corps de métier sans exception.

0.3.12.3.2 Attribition du comité de gestion - Contestations
Le Comité de gestion aura tous pouvoirs pour accepter, minorer ou refuser une facture produite par l'une des
entreprises au compte prorata. Dans le cadre du marché, il aura tous pouvoirs pour mettre une facture à la charge
d'une ou de plusieurs entreprises, après avoir entendu la ou les entrepreneurs intéressés. Les différents qui pourraient
toutefois surgir au sein du Comité de gestion ou à l'occasion des décisions prises par celui-ci, seront soumis à la
Commission de conciliation de l'Office départemental du bâtiment.
0.3.12.3.3 Dépenses d'ordre commun
La répartition des dépenses d'ordre commun (compte prorata) sera régie par la brochure de l'office général du bâtiment
et des travaux publics, intitulée "Directions pour l'établissement, la gestion et le règlement du compte prorata".
Ces documents comprennent une convention inter-entreprises que le gestionnaire leur soumettra pour signature, étant
entendu qu'en cas de contradiction entre les différents documents, les pièces dans l'ordre du C.C.A.P. prévaudront sur
la convention.
Les dépenses d'ordre commun comprennent :
A) les dépenses d'investissement,
B) les dépenses d'entretien,
C) les dépenses de consommation,
D) les frais divers,
E) Frais Divers - Gestion des plans.
A) Dépenses d'investissement :
Les dépenses dont la nature est indiquée dans la première colonne du tableau ci-après sont réputées
rémunérées par les prix du marché conclu avec l'entrepreneur qui est chargé de l'exécution du lot indiqué dans la
deuxième colonne du dit tableau :
DESIGNATION LOTS
Exécution des clôtures de chantier MAÇONNERIE
Panneau de chantier MAÇONNERIE
Gestion des gravois de chantier CHAQUE LOT
Exécution des voies d'accès provisoires MAÇONNERIE
Exécution des compteurs provisoires d'eau et d'électricité MAÇONNERIE
Signalisation de chantier MAÇONNERIE
Installations communes de sécurité et d'hygiène (sanitaires, vestiaires, réfectoires, bureau de
MAÇONNERIE
chantier, compris chauffage et éclairage, etc.)
Installation du local mis à la disposition de l'Architecte, compris chauffage et éclairage MAÇONNERIE
Installation du téléphone (frais de communications à la charge des utilisateurs) MAÇONNERIE
Branchement provisoire d'égout MAÇONNERIE
Réseau provisoire intérieur d'eau y compris son raccordement PLOMBERIE
COUVERTURE,
Évacuation provisoire des eaux pluviales reçues par les bâtiments ÉTANCHÉITÉ, selon
CCTP
Réseau provisoire intérieur d'électricité y compris son raccordement ÉLECTRICITÉ
MENUISERIE BOIS,
Nettoyage des vitres extérieures et intérieures après pose ALU, SERRURERIE,
selon CCTP
Nettoyage complet de mise en service selon CCTP PEINTURE
B) Dépenses d'entretien :
Les dépenses d'entretien des installations indiquées ci-dessus en A sont réputées rémunérées par les prix du lot
correspondant étant précisé qu'incombent au lot concerné :
- les charges temporaires de voirie et de police,
- les frais de fermetures provisoires des bâtiments, de repli et d'établissement de clôtures pour le phasage et la
sécurité.
Pour le nettoyage du chantier :
- chaque entreprise doit laisser le chantier propre et libre de tous déchets pendant et après l'exécution des travaux dont
elle est chargée,
- chaque entreprise a la charge de l'évacuation de ses propres déblais jusqu'en décharge agréée avec bordereau de
suivi s'il y a lieu,
- l'entrepreneur du lot PEINTURE est chargé du nettoyage des autres corps d'état dans le cas de défaillance d'une ou
plusieurs entreprises,à l'intérieur des bâtiments. Ce nettoyage est indépendant du nettoyage de mise en service, et sera
imputé au compte prorata.
- L'entretien des chaussées provisoires et l'enlèvement des gravois propres au lot MAÇONNERIE, sont à la charge de

ce lot.
C) Dépenses de consommation :
Font l'objet d'une répartition forfaitaire, dans tous les cas où elles n'ont pas été individualisées et mise à la charge d'une
entreprise déterminée, les dépenses indiquées ci-après :
- consommation d'eau et d'électricité, téléphone y compris abonnements.
- préchauffage des locaux dans la limite des documents DTU,
- frais de remise en état des réseaux d'eau, d'électricité et de téléphone détériorés lorsqu'il y a possibilité de reconnaître
le responsable.
- frais de réparation et de remplacement des fournitures et matériels mis en œuvre et détériorés ou détournés dans les
cas suivants :
• l'auteur des dégradations et des détournements ne peut être découvert,
• les dégradations ou les détournements ne peuvent être imputés à l'entrepreneur d'un lot déterminé,
• la responsabilité de l'auteur, insolvable n'est pas couverte par un tiers.
Le comité de gestion du compte prorata procédera au règlement des dépenses correspondantes. Il effectuera la
répartition des dites dépenses en sous répartissant entre les entrepreneurs proportionnellement aux montants des
décomptes finaux de leurs marchés.
Pour ce qui concerne la répartition des dépenses dites communes, l'action de l'Architecte sera limitée au rôle d'amiable
compositeur qu'il pourra jouer dans les cas où les répartitions stipulées à l'alinéa qui précède conduiraient à des
différents entre les entrepreneurs, si ces derniers lui demandent d'émettre un avis destiné à faciliter le règlement de cas
différents.
D) Nettoyage de mise en service :
Charge lot PEINTURE (hors compte prorata)

L'entrepreneur du lot PEINTURE devra les nettoyages de mise en service avant réception.
Ces nettoyages intéressent toutes les parties apparentes :
- sols, murs, carrelages, revêtements divers, moquette,
- revêtements verticaux, quincaillerie, boutons de portes, béquilles, etc.
- appareils sanitaires et robinetterie.
- appareillage électrique, interrupteurs, etc.,
- vitres, ensemble alu et glaces, miroirs, à l'intérieur et à l'extérieur du bâtiment,
- ouvrages stratifiés.
Sont compris dans les nettoyages :
- balayage et évacuation des ouvrages protecteurs des sols, des déchets résultant des nettoyages eux-mêmes,
- la dépose de joints avec protection pelable anti-peinture des menuiseries.
Les nettoyages devront faire disparaître les taches de peinture ou d'huile, les taches de plâtre, ciment, etc. Les
produits employés (solvants, décapants, etc.) les procédés mis en œuvre (grattage, ponçage), devront être appropriés
afin de ne pas provoquer l'altération des matières elles-mêmes ou de leur état de surface (poli, brillant, etc.).
Charge GROS-ŒUVRE :
Pour les ouvrages extérieurs (sauf nettoyage des vitres et ensemble alu au lot PEINTURE).
E) Frais Divers - Gestion des plans :

Les frais de dossiers de reproduction de plans, devis descriptif, etc. nécessaires et à la disposition des entreprises et
laissés dans le bureau de chantier, ainsi que tous les frais de reproduction de documents écrits ou graphiques que
l'Architecte serait amené à fournir aux Entrepreneurs seront portés au compte prorata.
Les entrepreneurs prendront en charge au prorata de la valeur de leurs lots les frais de déboursés de reproduction des
dossiers marchés et plans de détails chantier émis par l'Architecte pendant le chantier.
Ces frais seront réglés directement au tireur de plans.
Chaque entreprise fournira à l'Architecte et à toute l'ingénierie, un dossier de plans à jour, pour mise à disposition au
bureau de chantier.

Dossier n° 53120
LOT N°1
MACONNERIE - DEMOLITION - VRD
LOT N°1 : MACONNERIE - DEMOLITION - VRD
TABLE DES MATIERES
1.1 PRESCRIPTION GENERALES 4

1.1.1 Connaissance du projet 4
1.1.2 Consistance des travaux 4
1.1.3 Liaison avec les autres corps d'état 5
1.1.4 Liaison avec les services publics et privés 5
1.1.5 Hygiène et sécurité sur le chantier 5
1.1.6 Références aux normes 5
1.1.7 Portée des plans et du CCTP - prix du marché 7
1.1.8 Prescriptions techniques et exécution des travaux de béton 7
1.1.9 Qualité des mortiers bétons 9
1.1.10 Tolérances d'exécution de Gros-oeuvre 11
1.1.11 Prescriptions relatives à l'isolation phonique 13
1.1.12 Ingénieur béton 13
1.1.13 Documents à fournir - Plans d'exécution 13
1.1.14 Coodination avec les autres corps de métiers 14
1.1.15 Dispositions transitoires pendant les travaux 14
1.1.16 Echantillons 14
1.1.17 Essais et auto-contrôles 15
1.1.18 Obligation de résultat 15
1.1.19 Réception - Garantie 15
1.2 TRAVAUX DE DEPOSE / DEMOLITION ET REPRISES 15

1.2.1 DEMOLITIONS - DEPOSES 15
1.2.1.1 Démolition de l'annexe selon plans 16
1.2.1.2 Découpe et démolition du mur de clôture Ouest 17
1.2.1.3 Découpe et démolition du mur de clôture Est 18
1.2.1.4 Gravois 18
1.2.2 REPRISES SUR EXISTANT 19
1.2.2.1 Reprise de murs et sols 19
1.2.2.2 Arase et couronnement des murs existants 19
1.2.2.3 Empochements béton 19
1.3 TERRASSEMENTS GENERAUX 20

1.3.1 Implantation, piquetage - Base forfaitaire 20
1.3.2 Décapage - Terrassement terre végétale 20
1.3.3 TERRASSEMENT PLEINE MASSE 21
1.3.3.1 Déblais pour plate-forme bâtiment 21
1.3.3.2 Déblais complémentaires pour plate-forme voiries 22
1.3.4 Géotextile 22
1.4 CREATION DE PLATE-FORME 22

1.4.1 Plate-forme sous bâtiment 22
1.4.2 Plate-forme chaussée 23
1.4.3 reception - Essais 24
1.4.4 Remblais et modelés 24
1.4.5 TRAVAUX DE TERRASSEMENT 24
1.4.5.1 Implantation - piquetage 26
1.4.6 FOUILLES POUR TERRASSEMENT 27
1.4.6.1 Fouilles en rigoles, pour semelles filantes 27
1.4.6.2 Fouilles en puits 27
1.4.6.3 Fouilles en tranchées 27
1.4.6.4 Remise en état de la plate-forme 28
1.4.6.5 Manutention, remblais 28
1.5 FONDATIONS 28

1.5.1 Béton de propreté 28

1.5.2 Béton de remplissage 28
1.5.3 Béton pour massifs 29
1.5.4 béton pour bêche hors gel 29
1.5.5 Remblais fondations 29
1.6 INFRASTRUCTURE 29
1.6.1 MUR BLOC DE BETON 29
1.6.1.1 De 0,20 épaisseur, plein 30
1.6.2 BETON ARME, poteaux, poutres, linteaux, chaînages 30
1.6.2.1 Poteaux isolés 30
1.6.2.2 Autres ouvrages 30
1.6.3 PROTECTION DES MURS 31
1.6.3.1 Coupure de capillarité 31
1.6.3.2 Protection verticale 31
1.6.4 Joint de construction 31
1.6.4.1 Joint de rupture 31
1.6.4.2 Joint intercalaires et dilatation 31
1.6.5 Réservations 31
1.7 DALLAGES 31
1.7.1 Masque étanche 32
1.7.2 Dallage sur terre-plein aspect brut courant 32
1.7.3 en béton désactivé 32
1.7.4 Isolation thermique 33
1.8 OUVRAGES EN SUPERSTRUCTURE VERTICALE 33

1.8.1 MURS EN BLOCS DE BETON 34
1.8.1.1 De 0,20 épaisseur, creux 34
1.8.2 BETON ARME 34
1.8.2.1 Pour ouvrages courants 35
1.8.2.2 Béton ouvrages soignés 35
1.8.2.3 Ragréage 35
1.9 RAVALEMENTS - ENDUITS 35

1.9.1 Enduit gratté 36
1.9.1.1 Sur murs neufs 36
1.9.1.2 Sur mur anciens 36
1.9.2 Endruit dressé feutré 36
1.10 OUVRAGES DIVERS 37

1.10.1 BETON MOULE 37
1.10.1.1 Appui non saillant 37
1.10.1.2 Seuil de porte 37
1.10.2 CALFEUTREMENTS – SCELLEMENTS/ OUVRAGES ANNEXES 37
1.11 CANALISATIONS, RESEAUX ET OUVRAGES ANNEXES 37

1.11.1 RESEAUX EP 39
1.11.1.1 Canalisation EP 40
1.11.1.2 Regard EP 40
1.11.1.3 Caniveau grille 40
1.11.1.4 Epandage 41
1.11.2 RESEAU EU/EV 41
1.11.2.1 Collecteur EU/EV 42
1.11.2.2 Regard EU/EV 43
1.11.3 RESEAU EAU POTABLE (AEP) 43
1.11.3.1 Réservation de fourreaux 43
1.11.3.2 Réseau eau potable en tranchée 43

1.11.4 RESEAU ELECTRIQUE (CFO - CFA) 44

1.11.4.2 Réseau électrique en tranchée 44
1.11.5 RESEAU TELECOM 44
1.11.5.2 Réseaux télécom et fibre 45
1.11.6 ASSAINISSEMENT AUTONOME 45
1.12 ESPACES VERTS - PLANTATIONS 45

1.12.1 Remblais et modelés 45
1.12.2 Terre végétale 45
1.12.3 Engazonnement 46

1.13.1 Bordure 46
1.13.2 Enrobé 46
1.13.3 Etude béton 47
1.13.4 Installation de chantier 47
1.13.5 Branchement de chantier 47
1.13.6 Plan de récollement et réception 47
1.13.7 Echafaudage 48

1.1 PRESCRIPTION GENERALES
Le présent devis descriptif a pour objet les travaux de maçonnerie, gros-oeuvre, béton armé, fondations, et
terrassement relatifs à la construction citée en objet.
Les travaux comprennent notamment :
- Connaissance du projet - Prescription relative à l'isolation phonique
- Consistance des travaux - Ingénieur béton
- Liaison avec les corps d'état - Documents à fournir, plans d'exécution
- Liaison avec les services publics - Coordination avec les autres corps d'état
- Hygiène et sécurité sur le chantier - Dispositions transitoires pendant les travaux
- Références aux normes - Échantillons
- Portée des plans et du CCTP - Prix du marché - Essais auto contrôles
- Prescriptions techniques et exécution des travaux - Obligation de résultat
- Qualité des mortiers béton - Coordination
- Tolérance d'exécution de gros-oeuvre - Réception - garantie
1.1.1 Connaissance du projet
Chaque entrepreneur devra prendre connaissance de l'ensemble du dossier de consultation, plans et CCTP de tous les
corps d'état, et s'assurer que sa proposition est complète et cohérente avec celles des autres corps d'état.
Il signalera à l'Architecte, dans une note annexée à son offre mais incluse à sa soumission, les anomalies qu'il pourrait
déceler.
Sont applicables au CCTP, les chapitres des SPECIFICATIONS TECHNIQUES GENERALES (STG) et les
PRESCRIPTIONS GENERALES qui régissent les obligations générales du présent lot et vis-à-vis du chantier et des
autres lots.
Reconnaissance sur place

Avant l'estimation de ses travaux, l'entrepreneur devra effectuer une reconnaissance détaillée et approfondie de tous
les ouvrages à réaliser et notamment évaluer les difficultés afférentes :
- au terrain et à l'accès des lieux et locaux,
- aux relations avec les compagnies concessionnaires EAU, ELECTRICITE, ECLAIRAGE PUBLIC, etc.
Le simple fait de remettre sa soumission engage l'entrepreneur sur une parfaite reconnaissance des lieux qu'il aura
préalablement visité.
De ce fait, aucune plus-value pour quelque cause que ce soit ne sera admise.
1.1.2 Consistance des travaux
Les travaux du présent lot comportent :
a) Travaux et études préliminaires

- les études d'exécution, plan d'installation de chantier,
- mise en sécurité du chantier et des ouvrages,
- travaux d'implantation,
- piquetage nécessaire à l'exécution des ouvrages,
- démolitions des ouvrages existants (comparaison entre plans état actuel et état futur) sur le terrain ainsi que de tous
les ouvrages enterrés qui pourraient être rencontrés,
- confortation, étaiements, étrésillonnements des ouvrages à conserver, découpes, riverains, etc.
- l'amenée, la pose, la dépose et le repli des échafaudages, engins et appareils nécessaires aux travaux.
b) Terrassements - Déblais - Remblais

- les terrassements en fouilles pour la réalisation des ouvrages de fondations, et des ouvrages enterrés, (canalisations,
drainage, regards, etc.),
- la mise en remblais, le compactage et le réglage :
- des matériaux provenant des déblais ou non,
- des matériaux à fournir en complément en cas d'insuffisance des matériaux de déblais,
- la manutention des déblais excédentaires pour remblais des fosses à supprimer,
- l'exécution des travaux d'urgence générés éventuellement par la provenance d'eau dans les fouilles.
c) Ouvrages béton
- l'approvisionnement, la mise en œuvre, le stockage, et la fabrication :
- des agrégats, ciments et autres matériaux constitutifs des bétons et mortiers,
- des aciers,
- des coffrages,
- des matériaux d'isolation,
- l'approvisionnement et la mise en œuvre des bétons "prêts à l'emploi" et des éléments préfabriqués.

d) Fondations
- exécution des bétons de propreté,
- exécution des ouvrages de fondations,
- exécution des puits s'il y a lieu et sous-œuvre.
e) Infrastructures - Superstructures
- exécution de la structure verticale et des planchers,
- mise en place des huisseries dans les voiles en béton banché,
- ouvrages, réservations, scellements, rebouchages, calfeutrements nécessaires aux autres corps d'état.
f) Travaux de finitions
- préparation des supports,
- exécution, toutes fournitures comprises, des différentes couches constitutives des enduits,
- enlèvement de tous déchets et gravats impropres résultant des travaux et leur évacuation aux décharges publiques,
- remise en ordre du terrain.
g) Divers travaux et VRD

- fourniture et pose de canalisations enterrées, réseaux d'assainissement et d'eau pluviale, accès, bordures, fourreaux,
dans la limite des prescriptions du présent lot.
- ainsi que tous les travaux non cités au présent descriptif et nécessaires au complet achèvement des ouvrages.
h) Clôtures et installations de chantier

- tous ouvrages préparatoires et annexes à la charge de ce lot, et définis plus particulièrement au CCTP.
i) Fourniture des plans

- plans d'exécution et plans PAC, de récolement, PV au feu, essais, etc.,
NOTE : Cette énumération n'est pas limitative, et fait implicitement référence aux règles de l'art, aux plans DCE et aux
plans d'exécution du présent lot. Tous les ouvrages sont donc à prévoir "selon plans d'Architecte" sans que cette
indication soit répétée dans le texte "DESCRIPTION DES OUVRAGES", et d'une manière générale ; tous les travaux
nécessaires à une parfaite exécution et à un finition complète des travaux ; la visite préalable sur place pour permettre
d'apprécier les lieux et les difficultés avant la remise de l'offre, aucun supplément n'étant toléré pendant les travaux.
1.1.3 Liaison avec les autres corps d'état
L'entrepreneur du présent lot, assure une mission de liaison avec les autres corps d'état pour la mise au point des
documents de chantier communs à l'ensemble des entreprises. Cette liaison est coordonnée par l'Architecte. Il devra
réclamer aux entrepreneurs des corps d'état annexes les plans approuvés par le coordinateur, des trémies, trous, baies,
parcours des canalisations, etc. afin d'arrêter en temps utile ses propres plans d'exécution en accord avec l'Architecte
et de pouvoir incorporer les matériaux qui doivent être noyés dans le gros-oeuvre.
1.1.4 Liaison avec les services publics et privés
L'entrepreneur devra prendre contact avec les concessionnaires et la mairie pour obtenir tous renseignements sur les
réseaux existants et prendre toutes précautions pour les préserver ou les déplacer.
1.1.5 Hygiène et sécurité sur le chantier
L'entrepreneur du présent lot élabore, avec le coordinateur SPS, les mesures d'hygiène et de sécurité, protection
du chantier, et établit son PPSPS.
1.1.6 Références aux normes
a) Normes DTU - règles de calculs

L'entrepreneur devra considérer que les documents suivant ainsi que ceux parus ou remis à la date de l'appel d'offres,
fixent les conditions imposées aux matériaux et à leur mise en œuvre.
Généralités
NF P 01 Dimensions des constructions
NF P 03 Cahier des charges - marchés
NF P 04 Tolérances
NF P 05 Performances
NF P 06 Bases de calcul des structures
Terrasses - Maçonnerie - Béton

NF P 10 Généralités

NF P 11 Fouilles, terrassement, étaiement, fondation

NF P 12 Eléments de maçonnerie
NF P 14 Agglomérés
NF P 15 Liants
NF P 16 Canalisations, drainage, égouts, assainissement
NF P 18 Bétons, granulats
NF P 19 Composants manufacturés armés
Ouvrages et équipements divers

NF P 85 Produits pour joints
NF P 91-100 Parcs de stationnement accessibles au public - Règles d'aptitude à la fonction - Conception et
dimensionnement
NF P 91-120 Dimensions des constructions - Parcs de stationnement à usage privatif - Dimensions minimales
des emplacements et des voies
NF P 92 Réaction au feu
NF P 93 Equipement de chantier
NF P 96 Accessibilité aux personnes handicapées
NF P 98-352 Cheminements - Bandes de guidage tactile au sol, à l'usage des personnes aveugles et
malvoyantes ou des personnes ayant des difficultés d'orientation
D.T.U.
NF DTU 12 Terrassement
NF DTU 13.11 Fondations superficielles, de mars 1988 et de son amendement 1 de juin 1997
NF DTU 13.1 Travaux de bâtiment - Fondations superficielles
NF DTU 13.2 Travaux de bâtiment - Travaux de fondations profondes pour le bâtiment
NF DTU 13.3 Dallages - Conception, calcul et exécution
NF DTU 20.1 Travaux de bâtiment - Ouvrages en maçonnerie de petits éléments
NF DTU 20.13 Travaux de bâtiment - Cloisons en maçonnerie de petits éléments
NF DTU 21 Travaux de bâtiment - Exécution des ouvrages en béton
NF DTU 23.1 Travaux de bâtiment - Murs en béton banché
NF DTU 23.3 Travaux de bâtiment - Ossatures en éléments industrialisés en béton
NF DTU 26.1 Travaux de bâtiment - Travaux d'enduits de mortiers
NF DTU 26.2 Travaux de bâtiment - Chapes et dalles à base de liants hydrauliques
NF DTU 27.1 Travaux de bâtiment - Revêtements par projection pneumatique de fibres minérales de laitier
avec liant
NF DTU 27.2 Travaux de bâtiment - Réalisation de revêtements par projection de produits pâteux
NF DTU 33.2 Travaux de bâtiment - Tolérances dimensionnelles du gros oeuvre destiné à recevoir des façades
rideaux, semi-rideaux ou panneaux
NF DTU 43.1 Travaux de bâtiment - Étanchéité des toitures-terrasses et toitures inclinées avec éléments
porteurs en maçonnerie en climat de plaine
NF DTU 44.1 Travaux de bâtiment - Étanchéité des joints de façade par mise en oeuvre de mastics
EUROCODES
Eurocode 0: Bases de calcul des structures (EN 1990)
Eurocode 1: Actions sur les structures (EN 1991)
Eurocode 2: Calcul des structures en béton (EN 1992)
Eurocode 6: Calcul des ouvrages en maçonnerie (EN 1996)
Lorsque l'intitulé des normes comporte seulement les premiers chiffres, toutes les normes incluses et annexex sont
concernées.
Règles de calculs DTU

DTU P06-002 Règles NV 65 - Règles définissant les effets de la neige et du vent sur les constructions et annexes
DTU P06-006 Règles N 84 - Actions de la neige sur les constructions
NF P06-013 Règles de construction parasismique - Règles PS applicables aux bâtiments, dites règles PS 92
FD P06-029 Règles de construction parasismiques - Dimensionnement des ancrages en zone sismique
DTU P18-702 Règles BAEL 91 - Règles techniques de conception et de calcul des ouvrages et constructions en
béton armé suivant la méthode des états limites
DTU P18-703 Règles BPEL 91 - Règles techniques de conception et de calcul des ouvrages et constructions en
béton précontraint suivant la méthode des états limites
NF ISO 17741 Règles techniques générales pour la mesure, le calcul et la vérification des économies d'énergie dans
les projets
b) Règles professionnelles - guides

- CCTG
- Règles RAGE
- RT existant - Règles Th-U pour les bâtiments existants
- Cahier des prescriptions techniques communes aux procédés de planchers.

- Travaux de dallage. Recommandations professionnelles provisoires.

- Cahier des prescriptions techniques communes aux procédés de planchers.
c) Norme AFNOR concernant les agrégats, liants, mortiers, bétons, aciers

B1 P.15.299 - Décembre 1981 (Expérimentale) - Liants Hydrauliques -
Contrôle spécifique de Caractéristiques particulières des ciments.
B2 P.15.300 - Décembre 1981 (Homologuée) - Liants Hydrauliques -
Vérification de la qualité des livraisons - emballages - marquage.
B3 P.15.301 - Décembre 1981 (Homologuée) - Liants hydrauliques -
Définitions, classification et spécifications des ciments.
B4 P.15.466 - Avril 1983 (Expérimentale) - Liants - Reconnaissance rapide des ciments à la livraison.
B5 P.18.103 - Juin 1981 (Homologuée) - Définitions, classification et marquage des adjuvants
pour béton, mortier et coulis.
B6 P.18.301 - Septembre 1960 (Homologuée) - granulats lourds pour bétons de construction.
B7 P.18.303 - Mai 1941 (Homologuée) - Béton : mise en œuvre - Eau de gâchage pour béton
de construction.
B8 P.18.304 - Décembre 1973 (Enregistrée) - granulométrie des granulats
B9 P.18.305 - Décembre 1981 (Homologuée) - Bétons - Bétons prêts à l'emploi préparés en usine.
B10 P.18.400 - Décembre 1981 (Homologuée) - Bétons - Moules pour éprouvettes cylindriques
et prismatiques.
B11 P.18.404 - Décembre 1981 (Homologuée) - Bétons - Essais d'étude, de convenance et de contrôle -
Confection et conservation des éprouvettes.
B12 P.18.405 - Décembre 1981 (Homologuée) - Bétons - Essais d'information - Confection
et conservation des éprouvettes.
B13 P.18.406 - Décembre 1981 (Homologuée) - Bétons - Essais de compression
B14 P.18.407 - Décembre 1981 (Homologuée) - Bétons - Essais de flexion
B15 P.18.408 - Décembre 1981 (Homologuée) - Bétons - Essais de fendage
B16 P.18.451 - Décembre 1981 (Homologuée) - Bétons - Essais d'affaissement
A.35.015 - Juin 1978 (Enregistrée) - Produits sidérurgiques -
Armatures pour béton armé - Ronds lisses - qualités.
A.35.016 - Juin 1978 (Enregistrée) - Produits sidérurgiques - Armatures pour béton armé -
Barres à haute adhérence - qualités.
A.35.017 - Juin 1978 (Enregistrée) - Produits sidérurgiques - Armatures à haute adhérence
pour béton armé - Prescriptions concernant la forme.
A.35.018 - Juin 1978 (Enregistrée) - Produits sidérurgiques - Armatures pour béton armé -
Aptitude au sondage.
A.35.019 - Avril 1980 (Enregistrée) - Armatures pour béton armé - Fils à haute adhérence - Qualités.
A.35.020 - Avril 1980 (Enregistrée) - Armatures pour béton armé - Fils à haute adhérence -
Prescription concernant la forme.
A.35.021 - Avril 1980 (Enregistrée) - Fils tréfilés lisses destinés à la fabrication de treillis soudés.
A.35.022 - Avril 1980 (Enregistrée) - Armatures pour béton armé - Treillis soudés - Généralités
et prescriptions communes.
Cette liste est non limitative. L'entreprise devra tenir compte des normes en vigueur.
1.1.7 Portée des plans et du CCTP - prix du marché
D'une façon générale, le CCTP et les plans se complètent. L'entrepreneur doit inclure sa prestation au sens le plus
large et exhaustif de ces documents, de façon à livrer une prestation entièrement achevée en ordre de fonctionnement,
y compris gestion des interfaces avec les autres corps d'état.
Il devra de ce fait, prévoir toutes fournitures, accessoires, main d'œuvre, méthodologie, technologie nécessaire au
parfait achèvement des ouvrages, en fonction des documents du marché.
1.1.8 Prescriptions techniques et exécution des travaux de béton
a) Ciments
Ils proviendront d'une usine réputée. Le stockage se fera à l'abri des intempéries, dans un local parfaitement sec.
Le stockage en vrac sera également agréé, à condition de le prévoir dans les ailes étanches réglementaires.
Tout ciment dont la prise aurait commencé avant son utilisation ou qui ne répondrait pas aux normes en vigueur sera
refusé.
L'Architecte ou le Bureau de Contrôle pourra exiger un essai de réception normal, complet pour chaque livraison.
(Granulométrie, densité apparente, durée de reprise, résistance moyenne à 2 jours, 7 jours, et 28 jours).
b) Agrégats
Tous les agrégats seront du type "roulé" ou concassé et devront passer obligatoirement par le crible de diamètre
25 m/m.
Ils seront de nature silicieuse, résistants et lavés de toute matière terreuse, argileuse, saline, farineuse ou calcaire, et

ne contiendront pas une trop forte proportion de grains plats ou aiguilles.

Des essais périodiques devront prouver la régularité de la granulométrie des différentes livraisons.
L'entrepreneur fera en sorte que toutes ces fournitures aient la même provenance.
c) Béton
L'entrepreneur devra se tenir rigoureusement aux indications fournies, et, le cas échéant, ajouter à ses frais telle ou
telle catégorie de grosseur de grains qui pourrait manquer à l'état naturel.
Il entrera, au minimum, 2 catégories d'agrégats dans la confection du béton, soit : sable et gravier, qui seront livrés
séparément sur le chantier.
Au cas où la provenance des matériaux serait modifiée en cours de travaux, il devra préalablement être procédé à une
nouvelle étude complète de granulométrie.
Il en sera de même si les essais périodiques révèlent des irrégularités granulométriques dans les différentes livraisons.
Il ne sera incorporé que la quantité d'eau strictement nécessaire pour donner au béton la consistance "terre humide".
2 essais sur la plasticité du béton frais au cône d'Abrams seront effectués obligatoirement par bétonnière et par jour.
D'autres essais pourront être demandés en tous temps par l'Architecte.
Ces essais seront à la charge de l'entrepreneur attributaire du présent lot.
L'eau de gâchage ne devra pas contenir de matière en suspension, ni de sel dissout. En cas de doute, il sera procédé à
une analyse aux frais de l'entrepreneur attributaire du présent lot.
Le malaxage du béton sera fait mécaniquement.
Si le ciment est stocké en vrac, dans des silos, ceux-ci devront obligatoirement comporter une bascule, car dans ce
cas, le dosage volumétrique du ciment sera exclu au bénéfice du dosage pondéral.
Le transport du béton sera assuré de manière à éviter le plus possible la décantation des matériaux.
Un brassage, opéré à nouveau avant le coulage sera fait si une ségrégation appréciable était constatée.
La mise en place se fera par toutes les parties de l'ouvrage par vibrations. La fréquence des appareils sera au moins de
5000 par minute.
La vibration des armatures n'est pas admise.
Toutes les précautions seront prises pour éviter le mauvais enrobement des aciers, la formation de laitance autour des
armatures et dans la masse du béton.
Le nombre d'appareils mis en œuvre simultanément sera fonction du débit horaire des bétonnières. Il permettra de
vibrer la totalité du béton mis en œuvre, étant entendu que chaque application des appareils devra être maintenue
jusqu'à l'apparition de la remontée des laitances.
Une réserve supplémentaire des appareils en service devra être maintenue constamment dans les magasins de
l'entrepreneur pour suppléer les appareils défaillants.
Les coffrages seront copieusement arrosés avant tout bétonnage.
Les reprises devront être prévues à l'avance, et comporteront au besoin des aciers de couture spéciaux laissés en
attente.
En outre, les reprises seront repiquées, nettoyées, et aspergées d'eau avant de poursuivre le bétonnage.
Le béton sera tenu à l'abri de la pluie et du soleil, jusqu'à ce qu'il ait suffisamment durci.
A partir du moment où le degré de la prise le permettra, et pendant une durée minima de 7 jours, le béton sera
constamment et copieusement humidifié, soit en l'aspergeant régulièrement, soit en le recouvrant de sable ou de sacs
mouillés, tout en le préservant de l'action directe du soleil.
Il ne sera procédé au décoffrage et à l'enlèvement des étais qu'à l'expiration des délais fixés par l'Architecte, ces
opérations se feront sans choc. Aucune surcharge ne sera appliquée sur les planchers avant que la résistance du béton
n'ait atteint :
- 270 kg/cm² en compression,
- 22 kg/cm² en traction.
L'utilisation de retardateur, accélérateur, ou d'antigel dans le béton devra faire l'objet d'une proposition à l'Architecte et
au Bureau de Contrôle.
d) Essais de contrôle du béton

Il sera procédé sur le chantier, à des essais périodiques de résistance du béton par l'entrepreneur.
Un essai donnera lieu à la confection de :
- 6 éprouvettes cylindriques de 15.95 cm de diamètre, 200 cm2 de section, et de 31.9 cm de longueur (2 fois le
diamètre), pour déterminer la résistance à la compression.
Les éprouvettes cylindriques de 100 cm2 seront aussi acceptées pour cet essai.
- 6 éprouvettes prismatiques de 7.1 X 7.1 cm de section, de 27 cm de longueur pour déterminer par flexion la résistance
à la traction.
Le contrôle s'exercera comme suit :
- rupture de 3 éprouvettes pour vérifier le temps du décoffrage,
- rupture de 3 éprouvettes à 28 jours.
La fabrication, la conservation et la rupture des éprouvettes, ainsi que la détermination des valeurs de la résistance,
seront conformes aux prescriptions des règles du B.A.
Un cahier de contrôle indiquera dans quelle partie d'ouvrage coulé les éprouvettes auront été prélevées, de même
qu'on y inscrira, chaque jour, les conditions atmosphériques et les températures.
En outre, l'Architecte se réserve le droit de faire procéder à des contre-épreuves aux frais des entrepreneurs, par un
laboratoire spécialisé, aux frais de l'entrepreneur attributaire du présent lot.
Les résistances minima, obtenues à 28 jours, devront être dans tous les cas, égales à : FC 28 = 24 Mpa

e) Aciers
Les armatures proviendront de laminoirs notoirement connus pour la fabrication des ronds en béton armé.
Les barres seront parfaitement calibrées, sans pailles, brûlure, ni soufflure. Elles seront, en outre exemptes de toute
souillure terreuse ou huileuse, et de toute trace de platre, de ciment ou de peinture.
Deux catégories d'armatures sont en principe prévues :
- des aciers ronds, lisses, doux ordinaires, de limite élastique supérieure ou égale à 22 kg/mm2 pour certaines
armatures transversales (étriers, cadres) et pour les barres de montage,
- des aciers à adhérence améliorée et de limite élastique supérieure ou égale à 40 kg/mm2 pour les armatures
principales des pièces et certaines armatures transversales.
- Ils seront obligatoirement d'une marque ayant obtenu la fiche d'agrément d'acier de haute adhérence.
Les barres seront coudées à froid, suivant les gabarits et les courbures minima, fixés par les règlements et les
fabricants.
Les aciers seront parfaitement disposés dans les coffres et dans les moules, et centrés de manière à supprimer tout
risque de fer apparent après décoffrage. Tout acier apparent entraînera le refus de l'élément défectueux.
Les barres, les cadres et les étriers seront soigneusement ligaturés à tous les croisements. Toute disposition
permettant un déplacement des éléments pendant le coulage sera proscrite.
Le fil pour la ligature sera en fer doux recuit.
Lorsque les barres seront calées dans le fond des coffrages, les calages ne seront jamais en bois, mais réalisés en
éléments de béton préparés à l'avance.
Des chutes en fer rond pourront être acceptées dans le même but, si elles ne sont pas apparentes après décoffrages.
Les nappes d'armatures parallèles seront séparées entre elles au moyen de fer rond, de diamètre approprié.
Sauf cas tout à fait exceptionnel, les fers d'un même élément seront d'une seule longueur.
La distance entre le nu d'une barre et la paroi du coffrage ne devra jamais être inférieure à 2 cm.
Tous les aciers seront parfaitement rectilignes.
f) Coffrages
Les coffrages, étais ou échafaudages seront suffisamment rigides pour éviter toutes déformations sous l'effet des
charges, des chocs et des vibrations qu'ils sont exposés à subir jusqu'à leur achèvement. Ils seront conçus de manière
à pouvoir être retirés sans secousse, et sans production d'efforts susceptibles de fatiguer la construction.
Sans aucune plus-value, l'entrepreneur réservera dans le béton les trous, évidements, gaines, rainures et feuillures qui
lui seront indiqués avant le coulage, par tous les corps d'état.
Les huiles de décoffrage devront bénéficier d'un agrément et être compatibles avec les colles pour revêtements
muraux.
Lorsqu'il s'agira d'incorporer dans le béton des fourreaux, tuyaux, boulons, calibres, etc., ces pièces seront fournies,
rendues dans les magasins des constructeurs de béton armé par les entrepreneurs des autres corps d'état, avec toutes
indications utiles concernant la pose. La tolérance de poser sera de 5 m/m maximum.
Si néanmoins, des percements ultérieurs sont à pratiquer dans le béton armé, par suite de modifications, ils seront à la
charge de celui qui les aura demandés ou oubliés.
Aucune construction ne sera décoffrée avant que sa résistance, constatée par rupture d'éprouvette, n'ait atteint au
moins :
- 200 kg/cm² à la compression,
- 16 kg/cm² à la traction.
1.1.9 Qualité des mortiers bétons
a) Nature et qualité
L'entrepreneur devra proposer à l'acceptation de l'Architecte et du Bureau de Contrôle, les qualités du ciment qu'il doit
employer par nature d'ouvrage et leur dosage ainsi que la composition granulométrique des agrégats entrant dans les
mortiers et bétons en fonction des résistances à obtenir découlant de ses calculs. Il indiquera de même la provenance
de ses matériaux. L'entrepreneur devra, toutefois, tenir compte des conditions minimales imposées en ce qui concerne
la nature et la classe des ciments ainsi que le dosage qui sont éventuellement précisés ci-après.
Les dosages une fois admis ne devront plus varier durant le chantier, sauf à la demande de l'Architecte et suite à des
essais montrant l'insuffisance des résultats obtenus.
Le béton pour béton armé, sera du type béton ferme pour serrage soigné comportant vibration ou pervibration.
b) Mortiers
- mortier N° 1 :
3 parties de sable rivière ordinaire,
1 partie de chaux ou ciment,
- mortier N° 2 :
2 parties de sable rivière ordinaire,
- mortier N° 3 :
1 partie de sable rivière ordinaire,
COMPOSITION ET DOSAGE :

mortier N° 1 2 3
Pour une partie de chaux ou ciment
Poids de liant pour 1 m3 de sable : 3 parties 2 parties 1 partie
sable de rivière sable de rivière sable de rivière
ordinaire ordinaire ordinaire
kg kg kg
chaux éminement hydraulique (XIH) 333 350 700
ciment de Portland artificiel (CPJ) 366 550 1100
ciment de fer (CF) 366 550 1100
ciment de haut fourneau (CHF) 366 550 1100
ciment de laitier au clinker (CLK) 366 550 1100
ciment de laitier à la chaux (CLX) 333 500 1000
ciment naturel à prise rapide (CPR) 300 450 900
½ chaux (CPR) 117 175 350
batard ½ ciment (CPA) 183 275 550
Volume de mortier produit par ces dosages 1 m3 1.080 m3 1 480 m3
Conditions minimales d'emploi

N° MORTIER DESIGNATION DOSAGE CIMENT MINIMAL
M.1 Mortier pour hourder, calfeutrer 350 kg
M.2 Chape mortier adhérente ou flottante 350 kg
M.3 Mortier pour scellement 400 kg
M.4* Chape mortier étanche 500 kg
* avec incorporation d'hydrofuge de masse pour ouvrages enterrés
c) Bétons
Ils seront réalisés à partir des prescriptions de la norme NFP 15.301. Les résistances minimales à obtenir sont celles
prescrites par le BAEL 83 - chapitre B1 ou celles à utiliser peuvent être définies dans le tableau suivant :
Tableau général simplifié sur l'utilisation des ciments suivant la nouvelle norme
Classe de résistance (M Pa)
35 45 55 THR
Désignation
du ciment CPJ CPA CPA-J CPJ CPJ-R CHF CLK CLK-R CPA CPA-R CPJ CPJ-R CHF THR
Emplois courants
Maçonnerie......... X X X X
Béton courant (non
armé ou faiblement
armé : remplissage
fondations, portées
réduites, décoffrage
différé).......…..... X X X X X
Béton armé fortement
sollicité, structures
porteuses, etc.….... X X X X X X X X X X X X
Béton armé avec
décoffrage accéléré X X X X X X X X
Produits préfabriqués
en béton non armé
(blocs, hourdis, etc.) X X X X X X X X X X X
Eléments préfabriqués
en béton armé
(poutres, poutrelles,
éléments de grande
surface, etc.)......... X X X X X X X X X
Béton précontraint.... X X X X X
Travaux exigeant
des performances
mécaniques excep-
tionnelles........... X X X
Stabilisation des sols

et graves ciment... X X X X X X
Bétons routiers..... X X X X X X X X X X
Travaux en grandes
masses............... X X X X X
Conditions minimales d'emploi

VALEUR
N° BETON DESIGNATION DOSAGE CIMENT CARACTERISTIQUE
MINIMAL Fc28
B.1 Béton de propreté 150 kg -
B.2 Forme de pente adhérente 200 kg -
B.3 Gros béton, massif et socles 250 kg 16 MPa
B.4 Voiles faiblement chargés dallage, menus 300 kg 20 MPa
ouvrages
B.5 Pieux 350 kg 25 MPa
B.6* Semelles, radier, longrines, voiles contre terre 350 kg 25 MPa
B.7 Poteaux, voiles, dalles, poutres 350 kg 25 MPa
B.8 Ouvrages soumis à des contraintes élevées 400 kg 30 MPa
1.1.10 Tolérances d'exécution de Gros-oeuvre
a) Pour la finition des planchers

La qualité de mise en œuvre sera définie ci-après :
PLANEITE
Type de finition Générale Locale
sous règle de 2.00 sous règle de 0.20 !
Béton surface soignée 7 mm 2 mm
Béton surfacé courant 10 mm 3 mm
Chape rapportée 5 mm 1 mm
Chape incorporée 7 mm 2 mm
Dalle préfabriquée soignée 5 mm 1 mm
Dalle préfabriquée courante 7 mm 2 mm
Les autres caractéristiques et qualités des planchers destinés à recevoir des revêtements de sols minces seront
conformes aux Règles professionnelles de réparation des supports courants en béton en vue de la pose des
revêtements de sols minces, en fonction des matériaux précisés au C.C.T.P.
b) Exécution pour recevoir les ouvrages de menuiseries

Tolérances d'exécution pour ouvrages de menuiseries
Les ouvrages de GROS OEUVRE intéressés par les raccordements des ouvrages de menuiseries devront être réalisés
avec les tolérances d'exécution suivantes :
Côtes en cm
Ecart maximal sur axe des baies finies 1
Largeur des baies finies +-1
Verticalité du tableau :
écart maximal de faux aplomb ou de flèches locales 0.4
Horizontalité :
écart maximal de faux niveau ou de flèches locales :
- jusqu'à 2 m 0.4
- au-dessus de 2 m 0.6
Ecart maximal entre face d'appui des feuillures ou applique et plan théorique 0.3
L'état de surface des faces d'appuis des feuillures, appliques et tables d'appuis doit permettre l'application de la
garniture de joint et de son étanchéité.
c) Pour l'exécution des ouvrages verticaux

Parements des ouvrages en béton
Béton coulé sur panneaux de contreplaqué ou plaques métalliques, joints parfaitement ajustés pour obtenir des
surfaces parfaitement unies, d'un aspect uniforme sans ségrégation ni bullage du béton, sauf pour de légers défauts
pouvant être rattrapés à l'enduit de peintre. A l'exécution, il y a lieu de vérifier :
- la granulométrie des agrégats pour obtenir une parfaite régularité d'aspect,

- la mise en œuvre soignée du béton et du coffrage,

- le meulage des bavures,
- l'alignement des parements en plan et en aplomb,
- la qualité des arêtes et cueillies (sans épaufrures),
- l'emploi de produits de démoulage et de décoffrage compatibles avec les peintures.
Compte tenu de ces prescriptions, l'Architecte se réserve le droit d'exiger l'exécution de tous réagréages, enduits,
piochements, repiquages sur les parements des ouvrages non conformes. D'une façon générale, tous les bétons
apparents en façade ou destinés à recevoir une peinture ou un revêtement seront à parement soigné.
Les tolérances de planéité seront celles prévues par le DTU 23.1 (reprises dans le tableau ci-après) :
Planéité locale
Parements Planéité d'ensemble rapportée à un réglet de 0.20 m
rapportée à la règle de 2 m (creux maximal sous de réglet) hors joints
Elémentaire
type E Pas de spécification particulière Pas de spécification particulière
Ordinaire
type O 15 mm 6 mm
Courant
type C 5 mm 2 mm
Soigné
type S 5 mm 2 mm
Coffrage : béton de composition architectonique à parements soignés :

type T : destinés à rester apparent. A mettre au point avec l'Architecte et le Bureau de Contrôle, et composé notamment
:
. de ciment super blanc LAFARGE,
d'agrégats de l'Yonne dits "mignonnettes",
. désaffleur 3 mm linéaire inférieur à 0.50 m².
Ces bétons seront réguliers, d'aspect constant, sans balèvres, d'aspect lisse et homogène, sans bullage, avec emploi
d'entraîneur d'air et sablés. Ils seront autant que faire ce peut préfabriqués.
d) Eléments, parois et murs en béton

Les parements des parois et murs en béton banché seront traités conformément au D.T.U. 23.1.
Les réagréages et finitions seront exécutés immédiatement après décoffrage.
Les différentes qualités de coffrage employés pour la réalisation des parements sont définies dans le tableau suivant
COFFRAGE DESTINATION OBSERVATIONS

C.1 Coffrage pour parements cachés
parement élémentaire) -
C.2 Coffrage pour parements recevant un revêtement surface rugueuse, balèvres non adhérentes
épais (parement élémentaire amélioré) enlevées et manques de matières
rebouchées
C.3 Coffrage pour parements apparents intérieurs surface lisse, balèvres non adhérentes
(parement ordinaire) enlevées et manques de matières
rebouchées
C.4 Coffrage pour parements apparents surface lisse, balèvres affleurées par
un revêtement mince (parement courant) meulage, arêtes et cueillies rectifiées.
C.5 Coffrage pour parements apparents surface lisse sans défaut, réagréage toléré
extérieurs (parement soigné) uniquement pour reprendre les petits défauts.
C.6 Coffrage pour parements apparents extérieurs surface définie dans le cctp onction de
caractérisés par leur aspect décoratif (parement l'aspect recherché,(voir aspect du parement
exceptionnel) type S)
En ce qui concerne la mise en place des coffrages, il est précisé que, par dérogation au D.T.U. 23.1, le cumul des
tolérances sur la hauteur d'un mur sera au plus égale à 3 cm.
e) Note concernant les coffrages soignés

Tous les coffrages soignés seront en bois corroyés et les réemplois devront être limités pour que, dans tous les cas, les
parements obtenus ne présentent aucun défaut d'aspect.
Si après décoffrage, il apparaît des balèvres ou des marques de matière, l'entreprise attributaire du présent lot devra
exécuter à ses frais, les enduits en mortier de ciment permettant d'obtenir les parements désirés. Ces enduits ne seront
pas à faire par parties mais devront être exécutés sur l'ensemble du panneau dont le parement ne sera pas satisfaisant.
f) Epreuves des ouvrages

En cas de doute sur la qualité des ouvrages en béton armé, l'Architecte se réserve le droit de faire procéder à des
épreuves aux frais de l'entrepreneur, dans la limite de 3 % de la surface des dallages.

Elles seront exécutées dans les conditions fixées par les règles B.A.
Au cas où des épreuves supplémentaires seraient demandées, elles seraient à la charge du Maître de l'Ouvrage si les
résultats sont satisfaisants, à celle de l'entrepreneur dans le cas contraire.
Toute partie de l'ouvrage qui ne donnera pas satisfaction aux exigences des règles du B.A. sera refusée.
Elle sera démolie, reconstruite ou renforcée, puis soumise à de nouvelles épreuves de charges, aux frais de
l'entrepreneur.
g) Plans béton
Les plans de béton ne seront effectués qu'après la fourniture des plans de réservations et notes de calcul des corps de
métiers annexes, sollicitant le GROS-OEUVRE. Les plans d'exécution, et de réservation et de coffrage sont à la charge
des entreprises. L'entrepreneur de GROS-OEUVRE devra faire diligence pour collecter auprès des intéressés les
renseignements lui permettant de faire établir l'étude et les plans de BA par un ingénieur BA à ses frais, agréé par
l'Architecte.
1.1.11 Prescriptions relatives à l'isolation phonique
Prescriptions relatives à l'isolation phonique

L'entrepreneur doit avoir conscience que, pour parvenir aux niveaux d'isolement acoustique réglementaire, la nature,
l'épaisseur, la masse/m² et la mise en œuvre des ouvrages définis ci-après devront être impérativement respectées.
Notamment, il devra veiller :
- au respect de la densité des ouvrages en B.A. = 2.400 kg/m3 minimum, pour les planchers et 2.400 kg pour les voiles,
- à assurer des liaisons planchers, voiles et façades aussi homogènes que possible et cela particulièrement au droit des
structures séparatives.
Les précautions définies ci-après, concernent plus particulièrement le "détail de mise en œuvre" qui du point de vue
acoustique a une importance primordiale quant à la qualité des résultats mesurés "in situ" en fin de chantier.
Trous de banches
L'entrepreneur devra apporter une attention toute particulière au rebouchage systématique des trous de banches de
manière à éviter d'affaiblir l'isolement acoustique des structures concernées (voiles intérieurs ou de façade, chaînages,
poutres, etc.). Cette obturation sera réalisée à l'aide de carottes tronconiques préfabriquées enduites de mortier et
enfoncées en force.
Réservations diverses et bouchements
L'entrepreneur du présent lot doit procéder au rebouchage de l'ensemble des réservations et parements TCE, faites
dans les structures et maçonneries à l'aide de béton ou mortier de ciment sur toute l'épaisseur des structures
traversées (planchers, voiles, murs). Il ne sera jamais incorporé de matériaux légers (polystyrène ou autre) dans ces
rebouchages, ceux-ci devant être IMPERATIVEMENT lourds et homogènes. Avant de procéder à ces rebouchages,
l'entrepreneur devra s'assurer que les matériaux résilients à disposer sur les canalisations d'alimentation ou
d'évacuation, gaines, etc., ont bien été mis en œuvre. Tout manquement devra être signalé à l'entreprise concernée qui
devra achever sa prestation. Avant tout rebouchage, un nettoyage correct sera effectué.
Ces conditions de mise en œuvre sont particulièrement importantes et sont susceptibles, en cas de malfaçons, de
remettre en cause les isolements entre locaux. La pose de boîtiers électriques dos à dos est interdite dans les banchés.
Percements des autres corps d'état dans les ouvrages existants

Hormis ceux indiqués dans le présent CCTP, Ils sont à la charge des entreprises concernées.
1.1.12 Ingénieur béton
L'entrepreneur adjudicataire devra s'adjoindre un ingénieur béton armé (ou étude interne acceptée si l'entreprise est
pourvue d'un bureau d'étude béton).
L'entrepreneur devra solliciter un bureau d'études béton qualifié et agréé par l'Architecte lors de l'exécution. Il fournira
tous les plans et notes de calculs nécessaires aux ouvrages et à la stabilité. Les frais de cette intervention seront inclus
dans son offre, à la soumission.
1.1.13 Documents à fournir - Plans d'exécution
a) A la remise de l'offre
L'entreprise devra fournir avec la remise de l'offre, les précisions ci-après :
- organisation de l'entreprise et moyens,
- note explicative : à fournir en outre, une notice explicative sur les installations de chantier qu'il compte mettre en place,
- garantie :
- garantie décennale : l'entrepreneur du présent lot aura à fournir les attestations nécessaires pour que cette garantie
soit incluse tant pour les travaux neufs que les ouvrages réhabilités,
- réparation : pendant toute cette période, toutes les défectuosités qui viendraient à se révéler à l'usage, seront
réparées par l'entrepreneur du présent lot, à ses frais ; les remplacements nécessaires, y compris toutes les
conséquences et dommages pouvant en résulter, seraient également à la charge de l'entrepreneur,
- assurances particulières : l'entrepreneur devra préciser dans son offre, les produits couverts par une assurance

particulière et donner toutes justifications permettant de vérifier que la garantie sera accordée ; les procès-verbaux, avis
du CSTB et avis techniques devront être fournis.
b) Plans d'exécution et de réservations

L'entrepreneur fournira dans la phase préparatoire, tous documents donnant toutes les indications sur la mise en œuvre
des matériaux, plans BA et de construction. Ces plans devront être établis en liaison avec les entreprises de tous corps
d'état. Figureront notamment sur ces plans :
- les phases et cadences d'exécution,
- l'implantation :
. avec fourniture des réservations des autres corps d'état,
. le contrôle de la cohérence des niveaux entre tous bâtiments, le contrôle fera l'objet d'un plan avec récolement par
bâtiment pour préparation des adaptations, afin de satisfaire l'altimétrie des côtes des projet,
- la composition de chaque type d'ouvrage avec plans d'exécution.
Avant tout début des travaux, l'entrepreneur devra fournir à l'Architecte, un dossier d'études sur ses plans d'exécution et
détails, approuvé par le Bureau de Contrôle.
1.1.14 Coodination avec les autres corps de métiers
L'entrepreneur devra, dans la phase préparatoire, remettre à l'Architecte et au Bureau de Contrôle, les documents et
détails précisant les caractéristiques des ouvrages satisfaisant aux conditions prescrites par le marché, et notamment la
nature des matériaux, leur épaisseur et performance. Ces documents devront préciser les emplacements et dimensions
des ouvrages à exécuter, et dispositions constructives.
Après agrément, l'Architecte en fera retour d'un exemplaire à l'entrepreneur pour exécution ; l'entrepreneur transmettra
un exemplaire agréé à chacun des entrepreneurs des autres corps d'état intéressés, pour information et exécution, si
leurs ouvrages doivent être réalisés conformément aux indications portées par ces dessins.
L'entrepreneur communiquera aux autres lots, à l'Architecte et au Bureau de Contrôle, ses plans de réservations de
tous les ouvrages à exécuter en collaboration. L'entrepreneur devra prévoir et contrôler pour les VRD, tous les éléments
altimétriques de réservations, avant le début du chantier.
Ces renseignements et dessins d'exécution devront être fournis en temps utile, et pendant la période de préparation. Il
ne sera payé aucun supplément par suite d'une mauvaise coordination altimétrique avec les entreprises.
Parallèlement, les entrepreneurs chargés des lots tous corps d'état, devront remettre à l'entrepreneur du présent lot
leurs plans de détails pour approbation, qui les complétera en fonction du type d'ouvrage et les transmettra au
contrôleur technique. Ils remettront également dans les mêmes conditions à l'entrepreneur du présent lot, toutes les
précisions nécessaires au raccordement des ouvrages avec les ouvrages adjacents.
L'entrepreneur du présent lot doit assurer la coordination complète de tous ses ouvrages avec ceux des autres corps
d'état.
Toute omission générant le surcoût d'intervention d'un autre corps d'état par rapport à la prévision ou un préjudice
financier, pourra lui être directement imputé par déduction systématique de ses situations de travaux ou décompte
définitif.
RÉCEPTION - CONFORMITÉ DES SUPPORTS :

Avant la date prescrite par le planning ou l'ordre de service de commencer l'exécution de ses travaux, l'entreprise devra
s'assurer que l'état des ouvrages sur lesquels elle doit œuvrer, est conforme aux dispositions de son marché et à celles
de ses dessins et plans, visés comme il est dit à l'article précédent.
L'entrepreneur s'assurera également que l'état du chantier et le bornage sont conformes et lui permettent ainsi de
mettre ses travaux à exécution.
S'il n'en est pas ainsi, il en avisera par écrit l'Architecte, au plus tard avant la date définie à l'alinéa qui précède.
Cet état de fait ne prorogera pas le délai d'exécution. Le fait d'avoir commencé pour l'entrepreneur les travaux, vaudra
acceptation.
1.1.15 Dispositions transitoires pendant les travaux
Protection des ouvrages :

L'entrepreneur devra la protection de ses ouvrages et ouvrages riverains ou conservés pendant ses travaux et ceux
provisoires des autres corps d'état. L'entrepreneur devra les dispositions transitoires assurant l'étanchéité et le clos de
ses ouvrages lorsqu'ils sont en contact avec ceux en service sur ordre de l'Architecte.
1.1.16 Echantillons
Durant la phase préparatoire, l'entrepreneur du présent lot présentera pour agrément, les échantillons de tous les
matériaux, qui sont définis dans le présent CCTP. Il devra, à la demande de l'Architecte, établir et présenter en place
des fragments ou prototypes d'ouvrages pour régler la mise au point de certains ouvrages.
En ce qui concerne le choix des matériaux, l'entrepreneur est tenu d'employer les espèces et qualités des matériaux
prescrits par l'Architecte.
Dans le cas où les mots "équivalent" ou "similaire" sont employés dans le CCTP, l'entrepreneur devra, avant la mise en
oeuvre, soumettre à l'Architecte, les échantillons, prototypes et documents techniques concernant les produits ou

matériels prévus au CCTP et ceux des produits ou matériels proposés ou substitution. Seul l'Architecte appréciera s'il y
a équivalence ou similitude, et décidera du choix à retenir.
Les échantillons retenus devront rester au bureau de l'Architecte jusqu'à la réception des travaux.
L'entrepreneur présentera également les dessins et compositions de calepinage demandés par l'Architecte.
1.1.17 Essais et auto-contrôles
L'entrepreneur doit procéder aux essais de ses ouvrages dans les conditions définies par les normes et documents
techniques selon demande de l'Architecte et du Contrôleur Technique.
L'entrepreneur doit tous les moyens nécessaires à la réalisation des essais et à leur vérification.
En cas d'essais non satisfaisants, il doit procéder à toutes les modifications nécessaires dans les délais les plus courts.
Au niveau du stockage, l'entrepreneur s'assurera que celles de ses fournitures qui sont sensibles aux agressions des
agents atmosphériques ou aux déformations mécaniques sont convenablement protégées.
L'entrepreneur devra à tout moment rester à la disposition de l'Architecte pour lui permettre d'effectuer tous les
contrôles que celui-ci jugera nécessaires, que ces contrôles aient lieu sur chantier, en atelier ou en magasin.
Le contrôle interne auquel sont assujetties les entreprises, doit être réalisé à différents niveaux :
- au niveau des fournitures, quel que soit leur degré de finition, l'entrepreneur s'assurera que les produits commandés
et livrés sont conformes aux normes et aux spécifications complémentaires éventuelles du marché.
- au niveau de l'interface entre corps d'état, l'entrepreneur vérifiera tant à la phase conception que de l'exécution, que
les ouvrages à réaliser ou exécuter par d'autres corps d'état permettent une bonne réalisation de ses propres
prestations.
L’entreprise du présent lot devra remettre en fin de chantier le nettoyage de l'ensemble des réseaux EU/EV et une
attestation de bon fonctionnement.
1.1.18 Obligation de résultat
L'obligation de résultat engage contractuellement chaque entrepreneur, pour la partie des travaux et spécialités qui le
concernent.
La synthèse des résultats est établie par l'Architecte.
L'obligation de résultat se définit par l'engagement contractuel des intervenants, de respecter les exigences
fonctionnelles et techniques du projet, ou de caractère réglementaire considérées sur le plan général du bâtiment livré,
ou sur le plan particulier d'un ouvrage.
L'entreprise est tenue de vérifier que les travaux prévus permettent d'atteindre le résultat et, s'il y a lieu, d'apporter
toutes les améliorations ou adaptations nécessaires (avec l'accord express de l'Architecte), dès que les prévisions des
pièces du projet seraient contraires ou insuffisantes.
1.1.19 Réception - Garantie
Documents à fournir pour la réception en fin de travaux :

L'entrepreneur devra fournir à l'Architecte, à la fin des travaux, au plus tard pour la réception, un dossier complet en 3
exemplaires papiers et 1 exemplaire numérique sur clé USB + 1 bordereau récapitulatif, comprenant :
- le dossier de récolement des ouvrages exécutés,
- les plans d'exécution mis à jour,
- les notices techniques de matériaux, provenance, entretien, etc.
- les attestations de fonctionnement de l’AQC et certificats de conformité auto contrôle de l'entreprise demandés par le
bureau de contrôle,
- le dossier d'intervention ultérieur des ouvrages (DIUO) en coordination avec le coordinateur SPS,
Il est stipulé que la réception ne pourra être prononcée sans la fourniture de ces documents le jour de la réception. De
ce fait, la dernière situation ne pourra être libérée.
1.2 TRAVAUX DE DEPOSE / DEMOLITION ET REPRISES
1.2.1 DEMOLITIONS - DEPOSES
Généralités
Ces travaux intéressent les démolitions manuelles. Ils permettront les dissections entre ouvrages conservés et futurs,
ou tous ouvrages ponctuels nécessités par les travaux. Démolition et dépose par comparaison des plans état actuel
(EA) et projet (PRO).
• L'entrepreneur devra se rendre compte sur place et analyser préalablement les sujétions apportées par les
existants. Il ne pourra prétendre à plus-value pendant les travaux.
• A comprendre également après neutralisation des réseaux par les lots ELECTRICITE et PLOMBERIE, la dépose
des éventuels "bras morts" des réseaux plomberie, électricité, chauffage incorporés dans les dalles, planchers,
murs et cloisons.

• Tous les travaux d'adaptation sur l'existant comprennent l'obligation pour l'entrepreneur de prévoir les plus-values
et adaptations correspondantes. L'entrepreneur devra également assurer la protection efficace des ouvrages
conservés.
• Préalablement aux travaux, il sera effectué une reconnaissance contradictoire des ouvrages conservés avec
l'Architecte. Il lui sera imputé toute réfection à la suite de dommages du fait de ses travaux.
• A la fin des travaux, l'entrepreneur devra la remise en état complète et le nettoyage du site.
Les travaux de démolitions sont définis aux plans Architecte par simple comparaison des plans état actuel (EA) et plans
projet (PRO), et par représentation sur les plans. Ils comprennent notamment toutes les précautions nécessaires à la
stabilité des ouvrages conservés et des bâtiments et la pérennité des dallages ou sols de toute nature conservés.
Seront de ce fait, inclus dans la proposition de l'entreprise :

• les travaux préalables d'étaiements, semelles, couchis, blindages, stabilité, étaiement du gros-oeuvre, charpente,
planchers, etc.
• les refouillements, percements de trous pour passage de traverses d'étaiement,
• les précautions pour travaux en sous-œuvre, ainsi que l'analyse des structures porteuses du bâtiment déterminée
par sondage,
• les sujétions de reprise par parties, petites parties, bornage en sous-œuvre, arrachements, entailles,
calfeutrements,
• toutes les plus-values de travaux dans l'embarras des étais et sujétions particulières,
• le nettoyage et dépoussiérage des locaux, charpentes, etc., après démolitions.
L'Architecte pourra prendre des mesures urgentes que la défaillance de l'entreprise exigerait sans que celle-ci puisse
prétendre à une modification de son prix, si des menaces d'effondrement ou d'affaissement se produisaient de son fait.

• les démolitions,
• la dépose de ouvrages non conservés,
• tous les murs et cloisons existants non conservés,
• les revêtements de sols souples ou durs non conservés, faïences sur murs et plans.
• les plafonds et faux-plafonds de toute nature,
• la dépose des menuiseries extérieures et intérieures non conservées, selon légende,
• les réseaux non réutilisés,
• le dévoiement des réseaux rencontrés et conservés,
• le descellement des blocs portes des locaux prévus conservés,
• les percements d'ouvertures dans les gros murs et cloisons, selon plans,
• la suppression de certains gros murs,
• tous travaux nécessaires à l'élaboration des travaux nouveaux par comparaison des lieux, des plans état actuel
et état futur, et non prévus aux autres corps d'état,
La présente liste n'est pas limitative.
Constat préalable
Préalablement aux travaux, un état des lieux sera effectué contradictoirement entre l'Architecte et l'entrepreneur. En fin
de chantier, un état comparatif sera établi contradictoirement. Toutes dégradations constatées seront remises en état
soit par l'entreprise connue auteur des dégradations, soit par le présent lot à qui il appartient d'effectuer les protections
nécessaires.
Cet état de lieu sera effectué par huissier si le Maître d'Ouvrage l'exige.
1.2.1.1 Démolition de l'annexe selon plans
Comprend :
La dépose de la couverture et de la charpente

- étaiement et contreventement des parties conservées,
- découpe préalable des pièces de charpente pour désolidarisation de l'existant et des parties à démolir,
- dépose de la gouttière sur la longueur de l'annexe à démolir et du auvent existant conservé, et des descentes EP,
- dépose avec soins de la couverture tuile et des faîtières pour réemploi, mise en palette et stockage de la tuile et des
éléments sur site, depuis le pignon de l'annexe à démolir jusqu'à la première ferme du auvent existant conservé,
- dépose et enlèvement des lattes support de couverture,
- dépose de la zinguerie sur les parties à démolir
- dépose et enlèvement de la charpente, des pannes, des chevrons, planche de rives et d'égouts,
Démolition de murs porteurs

- découpe préalable des murs pour désolidarisation de l'existant et des parties à démolir,
- démolition complète de mur porteur selon plans, compris la purge complète des fondations,
- comprend toutes sujétions de manutention, d’étaiement, de confortation de l'existant conservé.
- enlèvement des gravats en décharge agréée, compris transport.

Démolition de dallage
- démolition des dallages en rez de chaussée, de toutes natures pour réalisation des travaux de construction,
- comprend tous moyens mécanique ou pneumatique, toute manutention, et enlèvement des garvats en décharge
agréée.
La purge des dallages comprend :

- les dallage béton, brique, tomette, carrelage ou toute autre nature
- les revêtements de sols de toute nature,
- les plinthes associées aux sols de toutes natures
- les réseaux enterrés et non conservés
- les infrastructures, fondations, bêches hors-gel, et tous ouvrages enterrés
- liste non exhaustive.
L'entreprise devra une démolition minutieuse et la protection des ouvrages conservés.
Localisation:
Selon plans PRO en comparaison avec l'ETAT ACTUEL, et la visite de l'entreprise :
- Annexe dans la cour de l'école, en prolongement du auvent conservé.
1.2.1.2 Découpe et démolition du mur de clôture Ouest
Comprend :
- découpe préalable du mur pour désolidarisation de l'existant conservé et de la partie à démolir,
- dépose du couronnement béton,
- démolition complète de mur porteur selon plans, compris la purge complète des fondations,

Localisation:
- mur de clôture Ouest pour adaptation du bâtiment à construire
1.2.1.3 Découpe et démolition du mur de clôture Est
Pour agrandissement de la porte existante

Comprend :
- la dépose de la porte, des gons et tous accessoires associés à la porte,
- découpe préalable du mur pour désolidarisation de l'existant conservé et de la partie à démolir,
- dépose du couronnement béton,
- démolition par sape de mur porteur selon plans, compris la purge complète des fondations, pour élargissement et
adaptation au projet,
- démolition du seuil,
Localisation:
- mur de clôture Est pour adaptation du bâtiment à construire
1.2.1.4 Gravois
Le chargement des matériaux aura lieu à l'intérieur de la propriété. L'entrepreneur sera tenu de prendre toutes
dispositions utiles pour que les riverains ne soient pas incommodés par le dégagement des poussières.
Les gravois seront enlevés en décharges par les soins de l'entrepreneur qui acquittera, s'il y a lieu les droits
nécessaires. Chargement et enlèvement des gravois aux décharges publiques autorisées ou contrôlées, y compris

toutes sujétions de manutention, nettoyage des lieux, précautions de chantier et toutes sujétions.
Les gravois seront enlevés au fur et à mesure du chantier.
Localisation:
Pour l'ensemble du chantier : tous gravois provenant de toutes les démolitions et déposes du présent lot.
1.2.2 REPRISES SUR EXISTANT
Généralités
D'une façon générale, tous les travaux de reprises sur les ouvrages existants sont dus par le présent lot, à partir des
démolitions réalisées et des compléments de démolition réalisés par le présent lot, ou soit à partir du constat de
l'Architecte nécessitant la reprise.
Sont dus au présent lot : les dégrossissages et dressements de murs au droit des reprises, avec recoupement de rives
plâtre s'il y a lieu, pour permettre les raccords du plâtrier. Les travaux seront traités par analogie du bâtiment neuf et
des aménagements nécessaires.
1.2.2.1 Reprise de murs et sols
A comprendre au présent lot, bouchement des empreintes en négatif dans les murs de toutes natures et dans les sols,
suite aux démolitions et aux travaux.
Pour les murs :

- après démolition et percement des murs, reprise et confortation nécessaire,
- après modification de charpente,
- tout endroit nécessiteux et sur demande de l'architecte,
- liste non exhaustive.
Pour les sols :

- reprise de l'enrobé des cours de récréation en périphérie du bâtiment et tous ouvrages modifiés
- reprise des sols de toute nature aux endroits impactés par les travaux (gravillon, espaces verts, enrobé, etc.).
Localisation:
Selon plans PRO : pour l'ensemble des déposes, démolitions et travaux par le présent lot
1.2.2.2 Arase et couronnement des murs existants
Reprise de l'arase et du couronnement béton des murs de clôture Est et Ouest, selon l'existant :
- Coffrage toutes faces
- façon d'arase béton à la cote demandée
- reprise par brochage sur l'existant,
- réfection du couronnement béton identique à l'existant
Localisation:
Selon plans PRO, en comparaison avec l'Etat actuel : murs de clôture Est et Ouest
1.2.2.3 Empochements béton
Réalisation d'empochement béton pour reprise de la charpente du auvent Ouest modifié en coordination avec le lot
CHARPENTE.
Comprend :
- coffrage,
- coulage du béton avec façon d'arase à la cote du Charpentier,
- calfeutrement au présent lot après pose des pièces de bois par le lot CHARPENTE.
Localisation:
Selon plan PRO : pour pannes faîtières, courantes et d'égouts, neuves ou modifiées.

1.3 TERRASSEMENTS GENERAUX
1.3.1 Implantation, piquetage - Base forfaitaire
Implantation, piquetage
L'entrepreneur prendra possession du terrain dans l'état où il se trouve, préalablement à toutes les entreprises. Il
s'entendra conjointement avec les entreprises des travaux de bâtiment lorsque ceux-ci seront désignés, tout au long du
chantier et pendant la période préparatoire pour mise au point des plans d'aménagement de chantier et des modalités
d'exécution, pour permettre aux autres corps de métier de travailler conjointement, en respectant le planning dans la
plus parfaite harmonie.
Il procédera au tracé des ouvrages du présent lot.
L'entrepreneur du présent lot devra vérifier les côtes de nivellement d'alignement et de bornage parcellaire et
d'altimétrie. Il signalera immédiatement à l'Architecte des différences qu'il aurait pu relever.
Le niveau 000 des ouvrages devra être matérialisé sur le terrain, par un trait horizontal, gravé sur des témoins posés
sur des repères fixes et stables.
Les piquets, chaises, bornages, repères, devront être conservés et entretenus par l'entrepreneur et en cas de nécessité
rétablis ou remplacés.
Pour les ouvrages en relation avec le domaine public, ou le futur domaine public, l'entrepreneur devra se mettre en
rapport avec la Mairie et les concessionnaires du village, préalablement à tous travaux.
Les travaux d'implantation seront établis par un géomètre expert agréé, aux frais de l'entrepreneur, et selon l'article 10
du C.C.T.G. Ces travaux comprennent notamment l'implantation et le nivellement de la parcelle, voirie, espaces verts,
etc.
Base forfaitaire
Les prestations sont définies par l'entrepreneur à partir du rapport de sol joint au dossier.
L'entrepreneur prendra possession du terrain dans son état altimétrique actuel et comme il se trouve le jour du début
des travaux.
Les travaux comprennent :
- le décapage de la frange superficielle sur 50 cm selon l'étude de sol.
- la mise en place de matériaux nobles selon caractéristiques du CCTP et rapport de l'étude de sol pour les voiries et le
bâtiment,
- tous ouvrages annexes nécessités par les travaux pour obtention de l'obligation de résultat.
Les plates-formes à créer seront réalisées à la côte de : (bâtiment : niveau intérieur fini de référence : 70.12 NGF).
- plate-forme bâtiment : - selon étude de sol, soit 68.74 NGF
- Voirie et accès : - 0.50 mini du niveau du sol actuel, selon profil
- accès en béton désactivé : - 0.50 mini du niveau du sol actuel selon profil.
Réception
L'entrepreneur du présent lot devra fournir les PV et essais proctor, à l'Architecte et au bureau de contrôle concernant la
plate-forme bâtiment.
Il devra provoquer une réception contradictoire nécessaire à l'acceptation de ses ouvrages.
L'entrepreneur devra (en seconde phase), le reprofilage et le compactage complémentaire des fonds de formes pour
l’exécution de ses voiries définitives.
Localisation:
Pour l'ensemble des ouvrages selon plan masse.
1.3.2 Décapage - Terrassement terre végétale
Après démolition par le présent lot
Décapage
Au préalable, nettoyage du terrain comprenant :
- l'enlèvement des détritus divers et de tous objets entreposés,
- la dépose et l'enlèvement des fondations et réseaux neutralisés et ne servant plus.
- évacuation des déchets en décharge agréée.
Les travaux de décapage comprennent l'enlèvement de la terre végétale et les terrassements complémentaires, pour
création de plates-formes, et toutes parties dont le profil se trouve ramené.
Ils comprennent l'enlèvement de la terre végétale sous l'emprise des chaussées, bâtiment, allées, espaces verts, tels
que définis aux plans masse et VRD. Mise en dépôt des terres végétales réutilisables selon nécessité, sur
emplacement à définir par l'Architecte et en accord avec l'organisation générale du chantier et le Maître d'ouvrage.
Décapage complet de la couverture meuble de terre végétale.
Sont compris dans le présent lot, la purge de parties hétérogènes rencontrées.

Mise en dépôt :
Provisoirement sur la parcelle pour les terres réutilisables et nécessaires pour le nivellement final des espaces verts,
selon projet. Les terres non réutilisables seront évacuées par le présent lot en déchetterie, à comprendre tous les frais
afférents à cette manutention. La terre végétale sera réutilisée sur site en couverture végétale.
Localisation:
Selon plans PRO et plan de masse :
- sous bâtiments : + 2.00 ml en périphérie de la construction y compris les rampes et accès en béton désactivé,
- sous la rampe de livraison de l'Office et l'accès à la rampe
- évacuation EU : ensemble du système d'évacuation compris raccordement sur la fosse existante
- évacuation EP : ensemble du système d'évacuation,
- toutes tranchées : sur la surface des tranchées.
1.3.3 TERRASSEMENT PLEINE MASSE
Toutes les sujétions connues ou qui pourraient se présenter, sont à la charge de l'entrepreneur :
- les moyens de terrassements et de manutention de toute nature,
- l'exécution par phases ou par parties,
- le nivelage et le talutage 3 pour 1 selon profils en long et en travers,
- l'emploi éventuel du marteau pneumatique,
- les étaiements et les blindages assurant la stabilité des ouvrages riverains ou la sécurité du personnel de chantier et
des personnes qui circuleraient aux abords,
- la présence de souterrains sur le site.
L'Architecte pourra prendre les mesures urgentes que la défaillance de l'entreprise exigerait sans que celle-ci puisse
prétendre à une modification de son prix, si des menaces d'effondrement ou d'affaissement se produisaient de son fait.
Il est précisé que l'épuisement des eaux apparaissant dans les fouilles est à la charge de l'entrepreneur de jour comme
de nuit, par tout moyen approprié et qu'il ne pourra se prévaloir de la rencontre du ruissellement ou d'infiltration
accidentels, même d'eaux infectées, pour demander un supplément à sa proposition. L'entrepreneur doit également le
bon fonctionnement, l'entretien et la réparation des installations nécessaires, et des puits de pompage.
Il devra prendre toutes les précautions et toutes dispositions pour éviter l'entraînement des terres et des affouillements.
Les maçonneries enterrées, dallages, les ouvrages en fondations, les structures en béton armé ou métalliques
rencontrées dans les fouilles seront démolies par l'entrepreneur du présent lot sans pouvoir prétendre à plus-value. Le
choix des moyens et engins est laissé à l'initiative de l'entreprise.
Toutefois, l'emploi d'explosifs pour exécuter ces démolitions est interdit, comme il l'est par ailleurs pour les destructions
de roche mise à jour pendant les terrassements.
Ils seront arrêtés sur ordre de l'Architecte après accord du bureau de contrôle.
Le terrassement en pleine masse comprend la mise à niveau sous plate-forme, la réalisation de la plate-forme bâtiment,
voiries et abords.
Modalités de réglage et compactage :

Les fonds de formes doivent faire systématiquement l’objet d’un compactage, conduit de façon à obtenir en
tout point sur une épaisseur de 50 cm minimum une densité sèche au moins égale à 100% de l’Optimum
PROCTOR Normal.
Si des purges sont nécessaires, les excavations sont à exécuter jusqu’à la profondeur fixée par le Maître d’Œuvre. La
cote théorique des déblais est rattrapée par apport de matériaux soumis à l’approbation du Maître d’Œuvre ou du
Bureau de Contrôle. Ces matériaux réutiliseront les matériaux du site dans la mesure du possible, et seront mis en
place par couches de 20 cm soigneusement compactées.
L’entreprise prendra toutes les mesures nécessaires pour assurer toutes les sujétions d'étaiement, de protection
temporaire des talus, enlèvement de racines, etc.
L’entrepreneur doit prendre toutes les dispositions nécessaires à l’obtention de matériaux dont les plus gros blocs
n’excèdent pas les 2/3 de l’épaisseur des couches dans lesquelles ils doivent être réemployés.
Les matériaux de mauvaise qualité ne pouvant être utilisés en remblais et ceux excédentaires seront évacués par les
soins et aux frais de l’entreprise vers une décharge autorisée de son choix.
Tolérance d'exécution : les tolérances d’exécution des profils sont les suivantes : profil de la forme : + ou - 1 cm en
altitude.
1.3.3.1 Déblais pour plate-forme bâtiment
Le dessus de cette plate forme sera livré au niveau futur NGF : 69.83 NGF sous bâtiment.
Prévoir 2,00 ml de surlargeur en périphérie du bâtiment.
Localisation:
Selon plan masse PRO et profils du terrain :
- zones décaissées sous bâtiment et la rampe de livraison + 2 ml en périphérie,
Les altimétries des plates-formes seront à confirmer lors de la réunion préparatoire.

1.3.3.2 Déblais complémentaires pour plate-forme voiries
Le dessus de cette plate forme sera livré à :

- moins 65 cm (du profil terminé) sous voiries lourdes,
- moins 55 cm (du profil terminé) sous voiries VL (véhicules légers), parkings
- moins 45 cm (du profil terminé) sous allées piétonnes, béton désactivé ou en béton balayé, selon plans.
Localisation:
Selon plan masse PRO et profils du terrain :
- pour reprise de la cour d'accès pour livraison à l'Office
- pour l'accès à la rampe de livraison en béton désactivé
1.3.4 Géotextile
Fourniture et pose d’un géotextile conforme à la norme NF G 38-040, compris recouvrements nécessaires au droit de
chaque lès. Le géotextile ayant une fonction de séparation entre le sol support et le matériau d’apport est conforme aux
normes G 38-061 et NF EN 13252.
Localisation:
Selon plans PRO :
- sous l'ensemble des couches de forme sous voiries sur fond de forme
- sous l'ensemble du bâtiment et la rampe de livraison
1.4 CREATION DE PLATE-FORME
Les plates-formes seront réalisées pour obtenir les performances à l'étude de sol, solution à proposer par l'entreprise.
La couche de forme sera composée d’un matériau type 0/80 mm, propre (4 < passant à 80 µm < 8%). La couche de
forme sera bien graduée (ES > 30, et compris dans le fuseau de Talbot), compactée à 98.5 % de l'OPN et mise en
oeuvre sur une épaisseur suffisante pour obtenir les valeurs suivantes, conformément au DTU 13-3 :
EV2 > 50 MPa
EV2 / EV1 < 2,2
Kw > 50 MPa / m
A titre indicatif, pour des travaux réalisés dans de bonnes conditions climatiques, l’épaisseur de la couche de forme
sera d’au moins 0.50 m (ou 0.40 m avec pose d’un géotextile à l’interface arase terrassement/couche de forme) sur un
fond de forme de portance minimale EV2 > 15 MPa.
Paramètres de dimensionnement
Les modules d’élasticité Es du sol, estimés à partir des résultats des essais pressiométriques, à prendre en compte
pour le calcul (*) selon DTU 13.3 sont :
Couches Module Es estimé (MPa)

Couche de forme 20 à 25 – Hypothèses à valider
Remblai reconditionné 10 à 15
Craie blanche altérée 15 à 30
1.4.1 Plate-forme sous bâtiment
Une plate forme reconstituée sera mise en place selon les recommandations du GTR 92 et selon recommandations de
l’étude de sol réalisé par la société GEOTEC, comme indiqué au chapitre ci-avant.
La plate-forme aura également les caractéristiques suivantes :
EV2 > 50 MPa
EV2 / EV1 < 2.2
Westergard K > 50 MPa / m
Réception avant dallage

Le titulaire du présent lot transmettra les résultats des essais à la plaque sur le support avec leur localisation, telle que
définie respectivement aux paragraphes 5.1.2.3 et 7.1, des parties 1 et 2 de la norme NF P 11-213 et à l’article 9 de la
norme NF P 11-213-3.
Il doit par ailleurs établir :
- un relevé altimétrique du support tel que défini respectivement au paragraphe 7.1, des parties 1 et 2 de la norme NF P

11-213 et au paragraphe de l’article 16.1 de la partie 3 de la norme NF P 11-213,

- un procès verbal de conformité du nivellement du support.
Dans le cas où le résultat de l’un de ces relevés ne serait pas conforme aux valeurs et aux tolérances définies dans la
norme NF P 11-213, des travaux complémentaires de mise en conformité doivent être entrepris, à l’issue desquels de
nouveaux relevés doivent être établis.
Livraison des remblais

Après livraison de la plate forme à la côte NGF :
- bâtiments : niveau fini = NGF 70.12 : mise en place de la forme, soit une livraison du dessus de plate-forme à 69.83
NGF
Note : prévoir au présent lot le réglage de l’ensemble des plates-formes pour une parfaite altimétrie.
Localisation:
Selon plans PRO: sous l'ensemble du bâtiment et la rampe de livraison + 2.00 ml en périphérie.
1.4.2 Plate-forme chaussée
Les plates formes seront définies pour obtenir l’indice W demandé et défini au projet.
Décapage terre végétale décrite ci avant.
Terrassement en pleine masse pour obtenir le sol requis. Réglage, compactage, dressement du fond de forme avant
remblais. Les remblais seront effectués par couches minces de 0,20 et compactés entre chaque couche avec un
matériel de puissance approprié. Après remblais, l’entrepreneur contrôlera notamment qu’aucune accumulation, déchet
ou corps étranger ne subsistera dans la fouille.
La cadence sera définie en fonction de la météo. En cas de pluie, les terrassements seront interrompus, la plate forme
sarclée pour éviter toute accumulation d’eau. Son réglage sera réalisé pour permettre un drainage permanent. Toutes
dispositions et moyens seront pris et mis en œuvre par l’Entreprise, pour permettre :
- en permanence l’assèchement de la plate forme et son drainage,
- l’obligation de résultat
Caractéristiques de la plate-forme :
La plate forme aura les caractéristiques correspondantes aux valeurs :
- EV 2 = 50 MPa
- EV 2/ EV 1 = 2.2
- et K = 50 MPa
selon DTU 13.3.
Réception
Réalisation en 1 ère phase des plates formes voiries pour accès chantier
En 2ème phase, l’entrepreneur devra le reprofilage et le réglage de la plate forme en sable, pour exécution finale des
voiries.
Terrassements pleine masse selon article 1.3.3 ci-dessus.
Livraison des remblais

Après décapage complet de terre végétale, l'entrepreneur mettra en place les matériaux avec une légère pente en toit
permettant l'écoulement des eaux.
- voirie PL : (voiries lourdes) : le dessus de la plate-forme (avant chaussée future épr totale : 65 cm) sera livré au futur
NGF – 65 cm, selon plans, avec dans tous les cas, un minimum d'épr de grave ou craie de 0.50
constituant le fond de forme.
- voies engins (pour les services de secours), les voiries devront, en complément des caractéristiques ci-dessus de la
plate-forme, répondre également aux contraintes mécaniques suivantes : les voiries devront résister à la
force portante calculée pour un véhicule de 160 KN avec un maximum de 90 KN par essieu, ceux-ci étant
distants de 3.6 mètres au maximum.
Le dessus de la plateforme sera livré au futur NGF – 65 cm, selon plans, avec dans tous les cas, un
minimum épr de grave (ou craie) de 0.50 constituant le fond de forme.
- voiries VL (voiries légères) : Le dessus de la plateforme sera livré au futur NGF – 55 cm, selon plans, avec dans tous
les cas, un minimum épr de grave (ou craie) de 0.50 constituant le fond de forme.
- allées piétonnes : le dessus de la plateforme (avant allée piétonne en béton désactivé ou béton balayé, épr 45 cm)
sera livré au futur NGF – 45 cm, selon plans. (SANS OBJET)
Localisation:
- pour reprise de la cour d'accès pour livraison à l'Office
- pour l'accès à la rampe de livraison en béton désactivé

1.4.3 reception - Essais
Après compactage des remblais, l’entreprise devra la réalisation de 3 essais à la plaque pour 500 m2 de plate forme au
maximum, aux emplacements préalablement définis par l’équipe de maîtrise d’œuvre, avec un minimum de 2 par type
de couches de formes.
Les modules minimum demandés sont ceux cités à l’article ci-avant.
Fourniture d'essais à la plaque par un laboratoire agréé.
Obligation de résultat
Les indices W constituent une obligation de résultat de l'entreprise.
Le règlement des travaux ne pourra être libéré sans obtention des critères requis justifiés après fourniture des essais W
conformes au CCTP.
Localisation:
Selon plans PRO: pour l'ensemble des plates-formes des articles ci dessus.
1.4.4 Remblais et modelés
Après décapage au présent lot de la surface à engazonner, fourniture et mise en place de terre végétale.
Modelé du terrain sur l'assiette du plan masse, selon plans et directives de l'Architecte. Création de talus 3 pour 1,
selon plan.
Enlèvement des excédents aux décharges publiques et sur ordre de l'Architecte.
Prévoir l'apport de terres végétales complémentaires dans le cas ou celles réemployées seraient insuffisantes.
Remblais superficiel des espaces verts en terre végétale du site et d'apport sur 30 cm, à la côte des espaces verts finis,
pour tous les espaces engazonnés.
Décompactage et réglage des terres à la cote finie.
L'entrepreneur devra solliciter l'avis d'un l'entrepreneur paysagiste pour les terres végétales.
Réglages des terres stockées sur place au pourtour des bâtiments et voiries et enlèvement des terres excédentaires en
décharge agréée à la charge du présent lot.
Épaisseur de terre végétale à prévoir = 30 cm minimum
Foisonnement de 20 % environ à prévoir.
Localisation:
Selon plans PRO, plan de masse et visite sur site de l'entreprise : espaces verts de l’opération dans la limite des
prestations, en périphérie du bâtiment à construire.
1.4.5 TRAVAUX DE TERRASSEMENT
GENERALITES
A) BASE FORFAITAIRE DU MARCHE DE FONDATIONS

Les travaux du présent lot feront l'objet d'un marché consenti à l'entreprise responsable de la stabilité des bâtiments.
Le projet de travaux comporte un système de fondations plus spécialement définies par l'étude géotechnique jointe au
dossier, l'étude de l'entrepreneur et du BET Béton qu'il devra s'adjoindre. Les fondations seront descendues au bon sol
et hors gel suivant l'étude géotechnique.
Le projet de travaux comporte un système de fondations défini par la reconnaissance de sol effectuée par
GEOTEC.
Principe de fondations retenu : semelles superficielles, filantes et/ou isolées, descendues dans l'argile +/-
sablo-crayeuse marron à beige au sable +/- argilo-crayeux marron clair à beige à graviers et cailloux de silex,
moyennant un encastrement minimal de 0.40 m dans l’horizon porteur, avec une profondeur minimum de 1,20 m/TA et
0,50 m sous l'arase terrassement lié à la démolition du bâtiment existant. Profondeur minimale de 1,50 m/sol extérieur
fini pour tenir compte de la garde au phénomène de retrait / gonflement dans les argiles.
Les fondations auront un caractère forfaitaire sur la base de cette reconnaissance de sol.
L'entrepreneur aura toute latitude pour se faire préciser lors de l'appel d'offres et lors de l'exécution, la validité des
renseignements fournis, par tous moyens à sa convenance. Le coût de ces fondations est inclus dans le prix global
forfaitaire.
Avant toute exécution et en conformité avec la reconnaissance de sol, l'entrepreneur devra provoquer une
reconnaissance des fonds de fouilles. Elle sera effectuée contradictoirement avec l'Architecte et le bureau de contrôle.
Lors du début de l'ouverture des fouilles, l'entrepreneur devra se prononcer sur la qualité du sol et organiser
une réunion avec le bureau de contrôle pour avis. Si à l'exécution, les caractéristiques du terrain sous certaines
parties s'écartent de celles définies au CCTP et sur l'étude de sol, et dans le cas où une anomalie serait constatée,
l'entrepreneur avisera immédiatement le Maître d'Œuvre, le bureau de contrôle, les mécaniciens du sol et le Maître

d'Ouvrage, afin d'adapter le projet de fondation en fonction de l'économie du projet. L'entrepreneur, sur justifications
précises et détaillées, après accord du bureau de contrôle, du Maître d'Œuvre et du Maître d'Ouvrage, proposera les
adaptations nécessaires avant toute exécution.
A défaut d'attachements et de justifications mettant en cause le rapport de sol, l'entrepreneur ne pourra obtenir le
règlement des travaux de fondations complémentaires. Il est précisé à l'entrepreneur qu'il pourra visiter le terrain ou se
rendre compte de la nature du sol. L'entrepreneur présentera sa soumission sur les bases de la reconnaissance de sol.
La largeur des fondations sera déterminée suivant les descentes de charges pour répartition sur le sol supposé à la
reconnaissance de sol, et étude béton de l'Ingénieur BA qu'il s'adjoindra.
B) CONDITIONS D'EXECUTION
Le terrain sera pris comme base, c’est-à-dire la plate-forme sous bâtiment livrée après décapage de la terre végétale et
constitution de la plateforme en GNT par le présent lot.
Toutes les sujétions connues ou qui pourraient se présenter sont à la charge de l'entrepreneur.
L'entrepreneur doit prendre connaissance des lieux, demander ou rechercher par ses propres moyens tous
renseignements qu'il juge nécessaires pour l'exécution des travaux et l'établissement de sa proposition.
L'offre de l'entrepreneur sera forfaitaire et comprendra toutes les sujétions inhérentes à la nature et aux caractéristiques
des terrains rencontrés. Ainsi sont notamment inclus dans le cadre du forfait :
- la prise en compte des bâtiments fondations et canalisations, réseaux existants à conserver, et leurs dévoiements
provisoires ou définitifs s'il y a lieu, les sujétions de sous-œuvre,
- rencontre d'amas caillouteux,
- rencontre de masses compactes ou d'anciennes maçonneries, blocs de béton, etc.
- exécution à la main en zone inaccessible aux engins,
- recueil et évacuation des eaux et ruissellement soit par écoulement gravitaire en crête par rigole, soit par pompage en
fond de fouilles,
- rabattement de nappe,
- protection des talus, fonds de fouilles, contre les arrivées d'eau de façon à éviter tout affouillement, érosion, mise en
charge des ouvrages pendant la durée des travaux,
- drainages,
- précautions contre le gel,
- suppression ou déplacement de toutes canalisations, fourreaux ou câbles rencontrés dans les fouilles après enquête
auprès des différents services publics ou concessionnaires concernés,
- protection des canalisations conservées avec pose de fourreaux dans les ouvrages à construire et rencontrés dans les
fouilles,
- mise en place de clôtures provisoires et leurs replis successifs,
- l'emploi éventuel du marteau pneumatique,
- les étaiements et les blindages assurant la stabilité des terrassements, ou la sécurité du personnel de chantier et des
personnes qui circuleraient aux abords. L'Architecte pourra prendre les mesures urgentes que la défaillance de
l'entreprise exigerait sans que celle-ci puisse prétendre à une modification de son prix, si des menaces d'effondrement
ou d'affaissement se produisaient de son fait.
- les coupes d'arbres et dessouchage après implantation et piquetage du bâtiment. Ceux hors emprise étant soumis à
l'accord de l'Architecte.
Il est précisé que l'épuisement des eaux apparaissant dans les fouilles est à la charge de l'entrepreneur de jour comme
de nuit, par tout moyen approprié et qu'il ne pourra se prévaloir de la rencontre du ruissellement ou d'infiltration
accidentels même d'eaux infectées, pour demander un supplément à sa proposition.
L'entrepreneur doit également le bon fonctionnement, l'entretien et la réparation des installations nécessaires, et des
puits de pompage. Il devra prendre toutes les précautions et toutes dispositions pour éviter l'entraînement des terres et
les affouillements.
Les maçonneries enterrées, les ouvrages de fondations, les structures en béton armé ou métalliques rencontrées dans
les fouilles seront démolis par l'entrepreneur du présent lot sans pouvoir prétendre à plus-value.
Le choix des moyens et engins est laissé à l'initiative de l'entreprise. Toutefois, l'emploi d'explosifs pour exécuter ces
démolitions est interdit, comme il l'est par ailleurs pour les destructions de roches mises à jour pendant les
terrassements.
Dans le cas de pompage, et d'épuisement d'eau, ces prestations seront dues pendant l'exécution des travaux de
GROS-OEUVRE, en fondations. Ils seront arrêtés sur ordre de l'Architecte, avec accord du bureau de contrôle.
C) LIVRAISON DE LA PLATE-FORME
La plate-forme est réalisée par le lot n)1 vrd, + 2,00 ml en périphérie et constitution de la plate-forme en GNT par le lot
N° 1.
L'entrepreneur prendre possession des lieux en l'état et établira ses prestations à partir de ceux-ci. L'entrepreneur devra
se rendre compte de son état d'intervenir et provoquer une réception contradictoire avec le lot VRD. Le fait d'intervenir
sans réception de la plate-forme implique par l'Ets du présent lot une acceptation sans réserve de la plate-forme.
D) IMPLANTATION - PIQUETAGE
L'implantation des fouilles est due par l'entrepreneur de GROS-OEUVRE à partir de l'implantation générale du bâtiment
effectué conformément aux prescriptions générales.
Cette implantation sera reportée sur un plan et soumise à l'approbation de l'Architecte. Les côtes seront rattachées au

NGF référence de l'opération. Un PV établi par le géomètre d'opération à la charge de l'entreprise sera exigé.
Elles seront adaptées et affinées selon nécessité aux nivellements des bâtiments existants, conservés en tenant
compte des revêtements futurs.
E) PROFONDEUR HORS GEL

La profondeur des fouilles pour les massifs isolés par rapport au niveau du sol fini extérieur ne pourra être inférieure à
la côte de mise hors gel, elle-même fonction du site, soit suivant le cas :
t > - 7° C Profondeur 0,80 m minimum
- 10° C < t < - 7° C Profondeur 0,80 m minimum
t < - 10° C Profondeur 1,00 m minimum
t, température de base pour un site donné conformément au DTU.
F) ANOMALIES DU SOL - PROTECTION DES FOUILLES - TALUTAGE

Si au cours des terrassements des anomalies dans la nature du sol sont rencontrées, terrains inconsistants ou points
durs, elles seront traitées par purge ou dérochage et comblée par un béton maigre de manière à obtenir une continuité
de la qualité du sol d'assise. Si la qualité des sols risques d'être altérée par leur découverte (augmentation de la teneur
en eau ou dessiccation) il sera exigé sitôt le terrassement effectué, de procéder au réglage du fond de fouille et au
coulage du béton de propreté. Les pentes des talus seront calculées en fonction de la nature des terrains afin d'éviter
les glissements et éboulements.
En cas d'impossibilité, l'entreprise devra prévoir le blindage de la fouille pendant l'exécution des travaux d'infrastructure,
notamment au droit des fronts voisins.
G) EPUISEMENT - DRAINAGE - ETAIEMENT - BLINDAGE

Les épuisements d'eau éventuels nécessaires à l'exécution des ouvrages seront exécutés par l'entreprise par tous
moyens de son choix, (pompage, rabattement, drainage superficiel provisoire, etc.).
L'étaiement et le blindage des fouilles et l'étaiement des constructions existantes, sujétions dues au sous-œuvre, seront
réalisés de manière à empêcher tout mouvement du sol tout dommage aux dites constructions, et à éviter en outre tout
accident aux personnes circulant dans ces fouilles et à leurs abords. L'entrepreneur se reportera pour ces ouvrages aux
prescriptions du DTU N° 12.
A cet effet l'entrepreneur devra reconnaître les fonds de caves des propriétés voisines s'il en existe, et effectuer tous
étaiements nécessaires dus à la configuration des lieux et des travaux à envisager.
H) ACCES AUX FOUILLES - STOCKAGE DES DEBLAIS

Les rampes d'accès au fond des fouilles auront une pente permettant la descente et la montée en toute sécurité non
seulement des engins de terrassement mais également des engins et camions nécessaires à l'exécution des
fondations. Les terres en remblai seront stockées sur le terrain. Les dépôts de terre seront exécutés en prenant toutes
les précautions nécessaires à leur stabilité afin d'éviter tout glissement ou éboulement. Leur emplacement devra être
compatible avec le bon déroulement du chantier. Les terres impropres aux remblais ou excédentaires, seront évacuées
hors du site, aux frais de l'entrepreneur.
I) PRISES DE TERRE
L'entrepreneur devra veiller à poser en fond de fouille les prises de terre suivant les indications du lot ELECTRICITE qui
fournira les câbles de terre. Les armatures béton armé devront être reliées entre elles ainsi qu'à la prise de terre et aux
conducteurs de protection en autant de points que possible. Ces liaisons peuvent être effectuées par ligatures. Les
conducteurs de terre reliant la prise de terre aux conducteurs de protection sont constitués de ronds lisses pour béton
armé de nuance Fe E22 conformément à la norme, d'au moins 50 mm² de section enrobés dans le béton lors de la
construction.
1.4.5.1 Implantation - piquetage
L'entrepreneur prendra possession du terrain dans l'état où il se trouve, préalablement à toutes les entreprises. Il
s'entendra conjointement avec les entreprises des travaux de bâtiment lorsque ceux-ci seront désignés, tout au long du
chantier et pendant la période préparatoire pour mise au point des plans d'aménagement de chantier et des modalités
d'exécution, pour permettre aux autres corps de métier de travailler conjointement, en respectant le planning dans la
plus parfaite harmonie.
Il procédera au tracé des ouvrages du présent lot.
L'entrepreneur du présent lot devra vérifier les côtes de nivellement d'alignement et de bornage parcellaire et
d'altimétrie. Il signalera immédiatement à l'Architecte des différences qu'il aurait pu relever.
Le niveau 000 des ouvrages devra être matérialisé sur le terrain, par un trait horizontal, gravé sur des témoins posés
sur des repères fixes et stables.
Les piquets, chaises, bornages, repères, devront être conservés et entretenus par l'entrepreneur et en cas de nécessité
rétablis ou remplacés.
Pour les ouvrages en relation avec le domaine public, ou le futur domaine public, l'entrepreneur devra se mettre en
rapport avec la Mairie et les concessionnaires, préalablement à tous travaux.
Les travaux d'implantation seront établis par l'entrepreneur, à ses frais, et selon l'article 10 du C.C.T.G.
Ces travaux comprennent notamment l'implantation et le nivellement des bâtiments, les voiries, parking et espaces
verts, etc...

Localisation:
Selon plans PRO : pour l'ensemble du projet
1.4.6 FOUILLES POUR TERRASSEMENT
GENERALITES
A) PLATE-FORME
La plate-forme est réalisée par le présent lot et livrée dans les conditions définies. Terrain naturel moins la terre
végétale et constitution de plate-forme en GNT.
A partir de cette plate-forme, l’entreprise établira ses prestations.
B) TYPES DE FONDATIONS
L'entrepreneur déterminera le type de fondation selon l’étude de sol jointe au dossier.
les fondations auront une profondeur minimale du sol extérieur fini avec ancrage de 0.30 m minimum dans la craie
blanche altérée, et une profondeur minimale de 0.80 m du sol extérieur pour la garde vis-à-vis du gel, selon avis du
bureau de contrôle, en fonction de l'étude de sol jointe au dossier, de l'altimétrie du terrain et des terres-pleins, et des
données économiques du chantier tout en respectant les règles de construction.
Les ouvrages seront fondés sur semelles filantes ou isolées, selon CCTP et rapport de sol.
L'attention de l'entrepreneur est attirée sur le fait qu'il ne pourra dissocier deux types de fondations sur un même
bâtiment, à moins d'aménager des joints de dilatation sur toute la hauteur des ouvrages descendus jusqu'aux
fondations. Ces dispositions ne seront possibles qu'après l'accord éventuel du bureau de contrôle.
Dans ce cas de fondations décalées, toutes dispositions devront être prises pour éviter la décompression sous la
semelle située au niveau le plus élevé. La pente maximale entre deux semelles successives ne devra pas dépasser une
pente de 3 H / 2 V (trois horizontalement pour deux verticalement).
1.4.6.1 Fouilles en rigoles, pour semelles filantes
A partir des plateformes définies du présent lot, terrassements complémentaires nécessaires à l'encaissement des
parties enterrées des fondations avec ancrages nécessaire dans le bon sol par rapport au niveau des plateformes,
compris toutes sujétions pour étaiements, blindage. Les rigoles et les trous présenteront des fonds bien dressés et des
parois verticales ou taillées avec un fruit compatible avec la nature du terrain.
Localisation:
Selon plans PRO, étude de sol et étude BA de l'entreprise :
- bâtiment et rampe de livraison : pour semelles filantes sous les murs porteurs périphériques et intérieurs
- bêches hors gel de la rampe d'accès
- description non limitative
1.4.6.2 Fouilles en puits
Fouilles en puits à l'engin mécanique jusqu'à obtenir l'ancrage nécessaire indiqué dans l'étude de sol. le diamètre des
fouilles sera déterminé suivant le calcul des puits, d'après la descente de charges, le taux de travail obtenu retenu et
l'étude béton armé à la charge de l'entreprise. Prévoir boisage si nécessaire pour éviter les excédents de béton.
Localisation:
Selon plans PRO, plans de terre-plein, étude BA de l'entreprise : Fouilles en trous pour l'exécution des semelles isolées
ou poteaux, etc. : Bâtiments : fouilles en trous pour l’exécution des semelles isolées ou poteaux, etc …
1.4.6.3 Fouilles en tranchées
Terrassement en tranchée et pose des fourreaux et canalisations enterrées dus par ce lot, y compris les terrassements
pour regards (voir chapitre réseaux).
Localisation:
Selon plans PRO et terre-plein : réseaux EU/EV, EP, électricité, téléphone, eau potable (voir chapitre spécifique).

1.4.6.4 Remise en état de la plate-forme
Remise en état de la plate-forme du lot N° 1 VRD, éventuellement après intervention du présent lot pour les fouilles et
les tranchées pour les divers réseaux.
Localisation:
selon plans PRO : pour l’ensemble des ouvrages : plateformes du batiment et de la rampe de livraison
1.4.6.5 Manutention, remblais
Les matériaux seront évacués du terrain par l'entrepreneur et à ses frais.

Comprend toutes sujétions et frais afférents à cette manutention, distance, moyens et lieux de décharge agréée.
Localisation:
Ensemble des fouilles du présent lot.
1.5 FONDATIONS
Généralités
L'entrepreneur devra fournir toutes les réservations qui lui seront demandées, y compris les fourreaux pour passage de
canalisations de toutes sortes, câbles électriques, massifs et réservations, ainsi que tous rebouchements et raccords
après coup.
Après avoir pris connaissance et interprété la reconnaissance de sol effectuée par GEOTEC, jointe au dossier, après
avoir fait étudier à ses frais par un bureau d'étude béton les plans béton, après s'être rendu sur place et avoir fait
procéder à des investigations complémentaires éventuelles, l'entrepreneur remettra un prix forfaitaire pour l'ensemble
des fondations des bâtiments et ouvrages annexes éventuels, tels que définis aux articles terrassement.
Le principe de fondation décrit constitue la solution de base que l'entrepreneur doit impérativement chiffrer
indépendamment des variantes qu'il peut proposer. Le système proposé devra dans tous les cas, recevoir l'accord du
contrôleur technique.
Dans le cas de fondations décalées, toutes dispositions devront être prises pour éviter la décompression sous la
semelle située au niveau le plus élevé. La pente maximale entre 2 semelles successives ne devra pas dépasser une
pente de 3 H / 2 V (trois horizontalement pour deux verticalement).
L'attention de l'entrepreneur est attirée sur le fait qu'il ne pourra dissocier deux types de fondations sur un même
bâtiment, à moins d'aménager des joints de dilatation sur toute la hauteur des ouvrages descendus jusqu'aux
fondations. Ces dispositions ne seront possibles qu'après l'accord éventuel du bureau de contrôle.
Boisage nécessaire aux ouvrages pour fondations profondes et semi profondes.
Le système proposé devra dans tous les cas, recevoir l'accord du contrôleur technique.
Types de fondations
Les ouvrages seront fondés en fonction de la nature du sol (voir la reconnaissance de sol effectuée par GEOTEC) :
semelles filantes et/ou isolées :
Le niveau d’assise respectera le plus restrictif des critères suivants :
- ancrage de 0,30 m dans la craie blanche altéréé (horizon porteur),
- profondeur minimale de 0.80 m du sol extérieur pour la garde vis-à-vis du gel.
1.5.1 Béton de propreté
Jusqu'au-dessus du niveau inférieur des fondations et sur un sol bien nettoyé, il sera coulé selon disposition de l'étude
béton, un béton de cailloux et mortier de ciment selon EN 2061, type b1, au dosage de 150 kg. Ce béton sera réalisé
systématiquement sous tous les ouvrages sur une épaisseur de 5 cm minimum.
Localisation:
Selon plans PRO et étude BA de l'entreprise : bâtiment, rampe de livraison et ouvrages annexes : pour fond de fouille
des fondations, pour massifs, ouvrages ponctuels, ouvrages annexes, etc., liste non exhaustive.
1.5.2 Béton de remplissage
Le gros béton de remplissage sera dosé à 250 kg/m3, type CLK. Il sera coulé en pleines fouilles et servira à reprendre
les différents niveaux en fonds de fouilles. Boisage à la demande d’il y a lieu.

Localisation:
Selon plans PRO et étude BA de l'entreprise : bâtiment, rampe de livraison et ouvrages annexes : pour fondations,
massifs, ouvrages ponctuels, ouvrages annexes, etc., liste non exhaustive.
1.5.3 Béton pour massifs
La nature et la classe du ciment utilisé, sauf dérogation à proposer avec toutes justifications nécessaires, seront celles
d'un ciment résistant en milieu agressif. Le dosage ne sera pas inférieur à 350 kg/m3 de béton en place, ou selon étude
BA et DTU.
Dans le cas de fondations décalées, toutes dispositions devront être prises pour éviter la décompression sous la
semelle située au niveau le plus élevé. La pente maximale entre deux semelles successive ne devra pas dépasser 2/3.
Les semelles isolées et filantes seront en béton armé de gravillons et ciment 35 à 55 au dosage conforme au DTU
compris coffrages et armatures à la demande en fonction des charges à supporter et de l’étude BA. Armatures de
liaison avec poteaux, chainages verticaux et béton banché.
Les niveaux des semelles seront fonction des plans, de l'étude technique BA et de l'étude de sol.
Localisation:
Selon plans PRO et étude BA de l'entreprise : bâtiment : fondations sous ouvrages ponctuels, ou tels que définis aux
plans, et selon l’étude BA de l’entrepreneur.
1.5.4 béton pour bêche hors gel
Gros béton pour bêche pare gel

Coulage à fond e fouille de gros béton comprenant :
- béton dosé à 250 kg/m3 de CEM II 32.5 R, résistance à la compression sur cylindre à 28 jours = 15 MPa
- gros béton en béton maigre, coulé à pleine fouille dès l’ouverture.
Celui-ci permettra aussi la mise hors gel du dallage.
Les fouilles sont dues au présent corps d’état.
Localisation:
Suivant plan PRO et principe de fondations : en remplissage des fouilles en rigoles pour former bêches hors gel, en
extrémité/délimitation de la rampe de livraison en béton désactivé.
1.5.5 Remblais fondations
Prévoir au présent lot le remblaiement au droit des fondations, bêches hors gel, des soubassements, etc...
Remise en place avec les matériaux de la plate-forme ou nécessité de matériaux d'apport.
Compactage au présent lot avec les mêmes caractéristiques mécaniques de la plate-forme.
Localisation:
Selon plans PRO : bâtiment et rampe de livraison : en périphérie de tous ouvrages nécessaires du présent lot.
1.6 INFRASTRUCTURE
GENERALITES
Etanchéité des murs

Les murs seront conçus en application du DTU 20.1 :
- murs de 1ère catégorie (article 6.301 du DTU) : aucune trace d'humidité n'est acceptée à la surface intérieure. Cas
des locaux nobles ou d'habitation en sous-sol.
- murs de 2ème catégorie (article 6.302 du DTU) : infiltrations très limitées. Cas des caves, garages, chaufferies.
- murs de 3ème catégorie : le mur n'a à assurer aucune fonction autre que la résistance mécanique. Cas des terres
pleins et vides sanitaires.
Sujétions de tenue au feu :

- éléments porteurs verticaux SF/CF : 1/2 h.
Ces conditions seront remplies et réalisées par les éléments constitutifs de l'infrastructure seule, sans isolation
complémentaire (flocage ou autre) à la charge du présent lot.
1.6.1 MUR BLOC DE BETON
Généralités

Les blocs pleins ou creux utilisés devront :

- être de qualité conforme à la norme NF P 14.301,
- faire l'objet d'un marquage NF B précisant leur classe de résistance adaptée aux charges effectives supportées par les
murs.
Pour les parties en maçonnerie d'aggloméré :

- Parpaings creux de ciment d'épaisseur selon les plans à parois épaisses, hourdées au mortier N° 1 de CPA, les joints
croisés et bien garnis : l'ensemble conforme au DTU 20.11.
- Emploi de blocs spéciaux adaptés type U pour chainage horizontaux, linteaux, raidisseurs d'angle, chainage verticaux,
blocs à feuillures au droit des menuiseries et toutes réservations seront prévues à la demande des corps de métiers
annexes.
- Prévoir arasement des maçonneries, scellement, garnissages.
- Les faces vues des agglomérés qui resteront apparents à l'intérieur des locaux non prévus enduits, seront rejointoyés
en montant avec façon de parement propre, les joints alignés et exempts d'agglos cassés.
- L'épaisseur des joints sera régulière et inférieur à 15 mm. Les blocs seront mouillés avant l'emploi pour éviter la
déshydratation du joint.
- Prévoir les enduits à la demande hydrofugés ou selon type de locaux au sens du DTU 20.1.
Enduit hydrofuge sur toute la surface du mur avec gorge jusqu’au niveau des fondations, assurant :
- la performance de la 3ème catégorie du mur conforme au DTU,
- le parement des parties vues.
- les arases, raidisseurs, chaînages, etc...
1.6.1.1 De 0,20 épaisseur, plein
Tous murs d’agglos en soubassement et terre-plein jusqu'au niveau du rez de chaussée.
Localisation:
Selon plans PRO :
- bâtiment et rampe de livraison : murs d'enveloppes et intérieurs, porteurs en infrastructure, et enterré en élévation
- Rampe de livraison de l'Office : murs d'enveloppes en infrastructure et en élévation
1.6.2 BETON ARME, poteaux, poutres, linteaux, chaînages
Pour poteaux, poutres, chaînages, dans la hauteur de l’infrastructure.

Ils seront en béton armé de gravillons et ciment PORTLAND, au dosage suivant résistance à obtenir, compris coffrage
et armatures nécessaires selon étude BA et contraintes.
Les parements visibles (non revêtus ou enduits) seront exécutés dans des coffrages soignés pour béton devant rester
apparents. Les arêtes seront à chant frein incorporé en coffrage. Les feuillures et fourreaux seront réservés à la
demande des corps d’état.
La dimension sera calculée en fonction des charges et de la tenue au feu (SF/CF 1/2 H) et de l’étude BA.
La structure des poutres sera telle que le passage libre sous poutres, réseaux divers, isolation, etc, …soit conforme au
projet. A cet effet, l’entrepreneur devra réserver avec grande précision, les fourreaux du réseau d’évacuation EP et EU,
chauffage, électricité, plomberie.
Selon plans de fondations et terre-plein, et selon étude BA de l'entreprise.
1.6.2.1 Poteaux isolés
Coffrage C5.
Localisation:
Selon configuration des plans et selon étude BA de l'entreprise.
1.6.2.2 Autres ouvrages
Poutres, linteaux, poteaux, incorporés. Aspect de parement type 0, coffrage C2 ou C3.
Localisation:
Selon étude BA de l'entreprise.

1.6.3 PROTECTION DES MURS
1.6.3.1 Coupure de capillarité
Protection horizontale.
Selon DTU N° 20.1. Chape d'étanchéité sur toutes les arases en béton, au niveau du dessus du sol naturel, chape de
0.02 épr. avec incorporation de produit hydrofuge SIKA ou équivalent, dosé à 600 kg de CPJ/M3 de sable.
Localisation:
A prévoir sur les murs neufs en maçonnerie, enveloppes et refends.
1.6.3.2 Protection verticale
Protection des murs de soubassement enterrés.

Les murs recevront dans la partie enterrée, l'application à 2 couches d'un badigeon bitumeux sur l'extérieur du type
FLINKOTTE ou TRAPCOFUGE ou similaire pour toutes les parties en contact avec la terre.
Localisation:
Selon plans PRO : tous murs en contact avec la terre : murs d'enveloppes enterrés et murs de refend.
1.6.4 Joint de construction
1.6.4.1 Joint de rupture
Joints de rupture
Dans le cas de différences importantes de charges entre deux éléments d'ouvrages contigus ou lorsque le sol présente
un brusque changement de compressibilité, il devra être prévu un joint de rupture descendant jusqu'au niveau des
fondations.
Localisation:
Si nécessité, selon DTU
1.6.4.2 Joint intercalaires et dilatation
Ils seront réalisés en Isorel mou de 20 mm épr.

Il est rappelé que les joints intercalaires en polystyrène, sont amplificateurs de bruit et proscrits.
Localisation:
Selon plans PRO : bâtiments pour désolidarisation des murs et des dallages
1.6.5 Réservations
Mise en place de toutes réservations et fourreaux en traversée de fondations pour passage de canalisations diverses
prévues au présent lot ou sur demande des autres corps d'état.
Localisation:
Selon plans PRO : selon tracé des canalisations EU/EV, plomberie, électricité, chauffage, ventilation, et demande des
corps d'état et prescriptions générales.
1.7 DALLAGES
Généralités
Après livraison et remise en état de la plate-forme par le présent lot.

Après passage des réseaux, nivellement nécessaire, réglage final par une forme de sable de 0.05 ml d’épr minimum au
présent lot, dressé, compacté, nivellement au rouleau vibrant garantissant les mêmes caractéristiques mécaniques de
la plate forme du présent lot.
Remise en état de la plate forme après réseaux au présent lot.
L'entrepreneur s'assurera du passage des autres corps de métiers notamment : PLOMBERIE, ELECTRICITE et
canalisations.
Coulage d'un dallage en béton armé suivant les prescriptions de l'étude béton et conformément aux recommandations

professionnelles des travaux de dallage BAEL 80 en vigueur.

Façon de bêche hors gel de dallage au droit des raccords avec les abords.
Le dallage sera constitué par une dalle dallage en béton armé classe 35 à 55 épr. selon étude BA de l'ingénieur à la
charge de l'entreprise. Le béton sera armé de nappes de treillis soudés disposés selon les plans BA. Des renforts
seront prévus à la périphérie de la dalle à tous endroits nécessaires et sollicités par des charges ponctuelles, tels que
cloisons, murets, ou autres ouvrages tels que défoncés, regards et incorporations au sol, etc.
Prévoir les socles à + 0.10 sous placards techniques.
Il sera prévu au droit des terrasses extérieures, des joints de construction, de rupture et de dilatation et désolidarisation
à la demande, entre ouvrages, et selon DTU N° 20, article 5.3.12.2 et à mettre au point avec l'ingénieur BA, l'Architecte
et le bureau de contrôle. Tous les joints seront remplis avec un produit souple et adhérant parfaitement au béton, type
THIOKOL conformément aux recommandations professionnelles provisoires Janvier 1980.
L'entrepreneur devra la pose et le scellement des éléments métalliques incorporés, cadre de trappe, tapis-brosse, et la
chape en fond de réservation, réservations des siphons, cuvelage, etc.
Tous les dalles dallages seront calculés pour recevoir les charges d'exploitation Norme NFP 06.001, des bâtiments et
charges permanentes suivant NFP 004. La conception et l'exécution seront conformes aux recommandations
professionnelles ITBTP N° 482 de Mars 1990, série GROS-ŒUVRE et cahier des charges.
Les dallages seront conçus et dimensionnés et réalisés suivant le DTU 13.3.
Dalles dallages pour zones carrelées et revêtement de sols

Finition tirée à la règle à -0.16 m selon prescriptions du lot CARRELAGE.
Exécution des travaux de béton

Ils devront être parfaitement horizontaux, avec finition soignée (norme NF P 74.201 d'Octobre 1999).
Ils seront conformes aux spécifications ci-après :
Planimétrie locale
Planimétrie d'ensemble
Surface rapportée au réglet de 0.20 ml
rapportée à la règle de 2.00 ml
creux maximum
Pour revêtement de sol collé 3 mm 2 mm
Pour parement soigné surfacé
apparent avec traitement de surface 2 mm 1 mm
et micro-coulis
1.7.1 Masque étanche
Fourniture et mise en place de masque étanche composé de feuilles de polyane déroulées sur le terre plein, référence
BTP qualité très haute résistance, épaisseur 250 microns avec croisure de 0.50 minimum et relevés à la demande.
Localisation:
Selon plans PRO : sous tous les dallages sur terre plein du présent lot pour le bâtiment et la rampe de livraison
1.7.2 Dallage sur terre-plein aspect brut courant
Sur terre-plein réalisé par le présent lot, plateforme livrée à – 0.35 ml du niveau fini NGF.
Le dessus des dallages sera livré à moins 0.16 minimum du sol fini, pour pose de carrelage scellé (chape rapportée +
isolant).
Selon étude de sol, le dallage sera réalisé en dalle béton, épaisseur selon étude BA de l'entreprise.
Les dallages seront désolidarisés de l’ossature porteuse. Sujétions pour réservations.
Localisation:
Selon plans PRO : sur l'ensemble du rez de chaussée du bâtiment.
1.7.3 en béton désactivé
Sur plate-forme du présent lot, réalisation d'un béton désactivé comprenant :
Composition
Réalisation d'un béton désactivé épr. 0.13 en béton de CPJ dosé à 330 kg/m3.
Ce béton désactivé aura les caractéristiques suivantes :
- il sera réalisé avec des agrégats uniquement de l'Yonne 6/20 et 20/40, concassés, calcaires, et sable alluvionnaire,
- incorporation d'un adjuvant plastifiant entraîneur d'air,
- adjonction de fibre polypropylène pour renforcement,
- il sera peu vibré et assuré avec une mise en place correcte,
- désactivant de surface type PIERRY, le désactivage par lavage étant interdit.

Aspect
Le béton sera livré fabriqué par la centrale béton (aspect de sol stabilisé avec gros cailloux calcaires en surface).
Echantillons
Avant l'exécution complète du dallage, l'entrepreneur devra effectuer les échantillons nécessaires d'une surface de 1 m²
environ, et ce jusqu'à l'obtention définitive de l'aspect voulu. Après agrément de l'Architecte, il pourra seulement
poursuivre ses travaux, conformément à l'échantillon témoin.
Réalisation de joint de fractionnement tous les 25 m2, par des profils spéciaux, joints secs.
Calepinage de découpage à soumettre à l’Architecte pour validation.
Bêche hors-gel
Les bêches de fondations seront hors gel. Le fond de fouilles sera au minimum à une profondeur de 60cm par rapport
au sol naturel.
Bêche en béton armé type B5 par vibration dans la masse. Dimensions et ferraillage suivant étude B.A.
Provenance du béton : toupie ou coulé en place.
Les fondations seront traitées à prix global et forfaitaire, en conséquence l’entreprise devra pour établir son offre,
effectuer tous les sondages qu’elle juge nécessaire pour vérifier la nature du sol existant..
Forme de pente
A comprendre au présent lot la forme de pente en dévers (2% maximum) et pente en long pour récupération des
différent niveaux selon plans.
Localisation:
- pour la rampe de livraison de l'Office
- pour l'accès à la rampe de livraison
1.7.4 Isolation thermique
Sans objet, à la charge du lot CARRELAGE.
1.8 OUVRAGES EN SUPERSTRUCTURE VERTICALE
GENERALITES
Stabilité du bâtiment
L'entrepreneur titulaire du présent lot sera responsable de la stabilité des bâtiments, conformément aux règles DTU
20.11 et 23.1. Seront dues au titre du présent lot, les modalités de fixation et de repos des ouvrages annexes tels que
charpente, pannes, chevrons, menuiseries, etc. Tous les scellements, réservations, pose de taquets sont à la charge de
l'entrepreneur.
a) Ossature béton armé

Seront dus au titre du présent lot, tous les ouvrages en béton armé, tels que définis par l'étude BA, de l'entreprise et
contrôlée préalablement par le bureau de contrôle, et plus généralement par les plans d'Architecte, tels que linteaux,
ouvrages architectoniques, relevés d'étanchéité, etc., ouvrages nécessaires à la stabilité de l'édifice et à une parfaite
liaison.
Dans le cas ou des blocs spéciaux dans les murs maçonnés ne pourraient être employés pour des raisons techniques,
l'entrepreneur devra le doublage des éléments béton apparents sur l'extérieur par une planelle en aggloméré disposée,
verticalement et horizontalement dans le coffrage avant coulage du béton y compris toutes sujétions de liaison et
cohésion des ouvrages.
Dans le cas de maçonneries légères porteuses, des chaînages verticaux de liaison seront prévus dans les angles, aux
jonctions avec les refends, et si nécessaire en partie intermédiaire pour éviter des panneaux de plus de 5 à 7 m de
longueur. Ils seront poursuivis jusque sous les sablières et retournés en pointes de pignon. Ils seront armés selon
l'étude BA avec ligatures et réalisés dans des blocs spéciaux en assurant correctement les ancrages et recouvrements
des aciers. Les chaînages horizontaux auront une section de béton aussi réduite que possible et seront armés.
Dans le cas des maçonneries intérieures de remplissage :
- des linteaux en béton armé seront prévus au droit des baies,
- des chaînages en béton armé dito ci-dessus seront coulés après montage en remplissant des harpes laissées en
attente pour éviter des parois non raidies de plus de 5 à 7 m de longueur,
- la liaison des maçonneries avec les ouvrages de béton armé sera assurée par engravures avec armatures en acier
doux retournées en attente, ou par des pattes à scellement.
Un soin tout particulier devra être apporté au calage des armatures, notamment celles situées en parement extérieur
devront être protégées par 3 cm de béton. Si un défaut d'enrobage était décelé, toutes dispositions devront être prises
par l'entrepreneur et à ses frais pour assurer une protection efficace des armatures contre la corrosion. La finition des
parements sera conforme aux prescriptions du CCTP suivant les dispositions des différents types de murs.

Type de mur
Le type de mur à retenir (I - IIa - IIb - III - IV) devra être conforme à : DTU 20.11 : "Parois et murs de façade en
maçonnerie - Mémento pour la conception des ouvrages".
b) Murs en maçonnerie de blocs de béton

Ils seront conformes aux prescriptions du DTU 20.11, l'épaisseur respectera la côte demandée au CCTP en fonction du
type de mur choisi par l'Architecte et des performances acoustiques requises.
La fourniture devra répondre aux exigences de l'article des PRESCRIPTIONS D'ENSEMBLE DU CCTP.
Les produits seront mouillés avant emploi pour éviter une déshydratation du mortier.
L'épaisseur des joints sera régulière et ne dépassera pas 15 mm.
Pour réaliser les chaînages d'angle et les jambages des baies, il sera utilisé exclusivement des blocs spéciaux.
et/ou DTU 23.1 : "Parois et murs en béton banché".
1.8.1 MURS EN BLOCS DE BETON
a) Généralités
Les blocs pleins ou creux utilisés devront :
- être de qualité conforme à la norme NF P 14.301,
- faire l'objet d'un marquage NF B précisant leur classe de résistance adaptée aux charges effectives supportées par les
murs.
Pour les parties en maçonnerie d'agglomérés :

- parpaings creux de ciment d'épaisseur selon les plans à parois épaisses, hourdés au mortier N° 1 de CPA, les joints
croisés, et bien garnis : l'ensemble conforme au DTU 20.11.
Emploi de blocs spéciaux adaptés type U pour chaînages horizontaux, linteaux, raidisseurs d'angle, chaînages
verticaux, blocs à feuillures au droit des menuiseries et toutes réservations seront prévues à la demande des corps de
métiers annexes. Scellement de taquets non fournis aux réservations pour fixation des sablières.
Dans le cadre de son marché, l'entreprise en liaison avec l'ITE devra vérifier les dispositions adoptées en matière
d'isolation thermique au niveau des façades et plancher et prévoir, si besoin est, tous ouvrages complémentaires
permettant d'obtenir au minimum la valeur du coefficient C de référence, dans le cas le plus défavorisé au sens de la
réglementation. Si après contrôles, les coefficients C et Ubat ne sont pas obtenus, l'entrepreneur sera responsable du
non respect des spécifications ci-dessus. Toutes dispositions adoptées seront à soumettre à l'Architecte, avant travaux
pour approbation.
Prévoir arasements des maçonneries, scellements de charpente, arasements des encuvements, garnissages. Les
faces vues des agglomérés qui resteront apparents, à l'intérieur des locaux non prévus enduits, seront rejointoyés en
montant avec façon de parement propre, les joints alignés et exempts d'agglos cassés.
Les murs extérieurs des locaux seront à joints bien bourrés pour recevoir sur la face intérieure un panneau de
doublage, sauf dispositions spéciales, et sur l'extérieur un enduit du présent lot.
L'épaisseur des joints sera régulière et inférieure à 0.015 m. Les blocs seront mouillés avant l'emploi pour éviter la
déshydratation du joint.
Une attention toute particulière est demandée pour la réalisation du joint qui doit être parfaitement rempli pour éviter
tout affaiblissement de l'isolement acoustique.
Les acrotères sur étanchéité seront montées en béton banché ou en blocs pleins à bancher avec l'accord du contrôleur
technique.
b) Isolement acoustique
Aucune exigence de classement de façade n'est exigée pour ce projet.
Note : L’isolement acoustique sera conforme à la NRA.
1.8.1.1 De 0,20 épaisseur, creux
Murs extérieurs d’enveloppes et murs de refends.
Localisation:
Selon plans PRO :
- Bâtiments : ensemble des murs d'enveloppe
1.8.2 BETON ARME
Pour poteaux, poutres, linteaux, chaînages, acrotères, murs, trumeaux.

Tous ces ouvrages sont définis par les plans de principe d'Architecte et du BET et plus spécialement l'étude d'exécution

BA de l'entreprise. Ces travaux seront réalisés en béton armé de gravillon et ciment Portland au dosage suivant
résistance à obtenir et DTU, compris coffrages, armatures nécessaires à l'étude BA. Prévoir fourreaux et réservations
des autres corps de métier. Certains ouvrages selon contrainte, pourront être en béton classé B 30.
1.8.2.1 Pour ouvrages courants
Aspect de finition : coffrage type O ou S.

Parement soigné et ragréé pour ouvrages restants apparents.
Selon plans Architecte et étude BA : ouvrages situés et incorporés aux structures, selon type de parement des murs, et
tous ouvrages nécessiteux, linteaux, poteaux, poutres, chaînages, acrotères de murs au-dessus étanchéité, etc., et tous
ouvrages destinés à être enduit ou ragréé par le présent lot.
Localisation:
Selon plans PRO et étude BA de l'entreprise : Pour tous ouvrages incorporés ou poteaux isolés sur l'ensemble du projet
1.8.2.2 Béton ouvrages soignés
Restant apparents type C5, ragréé. Parement très soigné type S.
Localisation:
- Tous ouvrages restant apparents et sur ordre de l'Architecte, tels que linteaux, poteaux, etc., à l'intérieur des locaux.
- Pour chasse roues de la rampe de livraison de l'office, compris ferraillage.
1.8.2.3 Ragréage
Sur tous les ouvrages béton :

Dans le cas de béton banché, tout béton armé restant apparent, tels que voiles, dalles, poteaux, ouvrages intérieurs et
extérieurs restants visibles et destinés à être peints directement par le lot intéressé.
Listel :
Prévoir au pourtour des portes et châssis, listel enduit, y compris linteau et voussures sur ouvrages agglos non enduits,
pour pose des menuiseries. Listel enduit sur ouvrages BA et ragréage au droit agglos restants apparents à l’intérieur
des locaux. Le listel fera 10 cm de largeur et sera parfaitement plan et d'aplomb.
Localisation:
Selon plans PRO et étude de l'entreprise :
- sur tout ouvrage béton restant apparent, toutes faces vues, selon nécessité pour finition soignée,
- en périphérie des baies pour pose des menuiseries.
1.9 RAVALEMENTS - ENDUITS
TRAVAUX PREPARATOIRES
Etat des supports :

- Murs neufs en agglo,
- Murs en béton banché,
- Eléments préfabriqués,
- Murs existants,
- Parement de type soigné compris rebouchage, ponçage, recoupement, des balèvres et ragréages.
Préparation :
- Reprise des surfaces d'appuis des menuiseries extérieures afin de respecter les tolérances fixées aux Prescriptions
Générales,
- Après pose des menuiseries extérieures, exécution de tous raccords de calfeutrement,
- Calfeutrements, ragréage, et reprise autour de tous les éléments incorporés en façade, châssis, bâtis, coffrets, etc.
Réception des supports :

- Les surfaces ainsi reprises seront soumises à l'acceptation de l'Architecte avant exécution de tous revêtements.
Maçonnerie d'agglomérés :
- Bourrage des joints, trou de façon à livrer des parements homogènes. Dépoussiérage humidification avant enduit.
- Façon de listel enduit sur 0.12 de largeur, au pourtour de toutes les baies extérieures bois ou PVC pour repos des
ouvrages.
- Béton lissé et jonction des agglos sur structure conservée :

- Préparation selon DTU 26.1, soit piqueté, soit recouvert d'un gobetis adjuvé, ou d'une résine d'accrochage. Mise en
place d'un grillage mécanique, maille galvanisée de 0.04 fil de 8 ou trame de renfort, en raccord avec les ouvrages en
agglomérés pour pontage, ce grillage étant posé bien tendu.
Échafaudage :
A comprendre au présent lot la mise en place de l'échafaudage et agrès pour la bonne exécution des ouvrages. Il sera
conforme à la réglementation en vigueur et aux directives du coordonnateur SPS.
1.9.1 Enduit gratté
Révision des maçonneries, bouchement de trous sur maçonneries ou gobetis préalable au mortier N° 2, avec dégrossi
sur toutes les surfaces de maçonnerie avec dressement du support s'il y a lieu.
Enduit de parement :
Sur mur neuf :

- Enduit de parement hydraulique d'imperméabilisation industriel monocouche épais, 15 à 20 mm, type ELIPRAL F, des
ETS WEBER & BROUTIN. Finition projetée ou grattée fin ou feutre au bouclier.
Sur mur ancien :

- Enduit de parement minéral épais à la chaux aérienne pour application manuelle ou mécanique, teinté, grain fin.
Finition projetée ou grattée fin ou feutré au bouclier.
Ces prestations seront réalisées selon le cahier des prescriptions techniques du CSTB, et seront effectuées par une
entreprise agréée du fournisseur du matériau à soumettre à l'accord de l'Architecte.
Incorporation dans l'enduit sur ouvrages béton, de pontage grillagé.
L'enduit de parement sera appliqué selon la notice technique et cahier des charges du fabricant, finition et aspect gratté
fin en alternance de joints.
Le revêtement ne comportera pas de reprises apparentes et sera effectué scrupuleusement selon les indications du
fournisseur. Les tons seront choisis dans la gamme du fabricant. 2 tons maximum seront demandés.
L'entrepreneur devra effectuer tous les échantillons demandés par l'Architecte avant le début des travaux. Prévoir
cornières d'arrêt d'enduit à la couleur de l'enduit et aux angles saillants, tableaux, voussures, et tous endroits
nécessaires. Prévoir toutes sujétions de tableaux, voussures avec larmier.
1.9.1.1 Sur murs neufs
Suivant article 1.9.1 ci-dessus.
Localisation:
Selon plans et façades PRO : Bâtiment : Façades Ouest, Sud, Nord, Est (au dessus de l'enduit feutré)
1.9.1.2 Sur mur anciens
Suivant article 1.9.1 ci-dessus, finition feutré fin avec arrêt parfaitement dressé.
Localisation:
Selon plans et façades PRO :
- Façade Ouest : en reprise de la jonction du bâtiment neuf et du mur du fond du préau, suite démolition;
- Façade Sud et Nord : pour reprise du mur de clôture Ouest, aux 2 faces, suite démolition.
- Façade Sud : de part et d'autre de l'ouverture à créer dans le mur de clôture Est, pour la baie de la Salle de
restauration. A comprendre une bande de 30 cm minimum en façade + retour des épaisseurs du mur, sur la hauteur.
1.9.2 Endruit dressé feutré
Enduit dressé feutré au mortier N° 2 de CPA à 2 couches compris gobetis préparatoires épr 0.015 parfaitement dressé
et hydrofugé. Ragréage soigné.
Localisation:
Selon Plans PRO:
- Bâtiment : soubassement des façades, liaison fondation jusqu’au niveau du sol du rez de chaussée et selon plans.
Ragréage nécessaire, soubassement sur agglos pleins ou béton branché
- Rampe de livraison de l'Office : liaison fondation jusqu’au niveau du sol fini et selon plans. Compris chasse roues aux
2 faces. Ragréage nécessaire, soubassement sur agglos pleins ou béton branché toutes faces vues.

1.10 OUVRAGES DIVERS
1.10.1 BETON MOULE
BETON MOULE
Façon d'appuis et seuils, y compris rejingots et pentes, pour toutes les baies en façades des bâtiments, exécutés en
béton de gravillons PORTLAND, au dosage de 300 kg, profil suivant mise au point avec l'entrepreneur de menuiserie, et
à soumettre à l'agrément de l'Architecte. Prévoir nez d'appuis saillants avec larmier PVC ou moulé. Les appuis seront
coulés au mortier de ciment gris.
Scellement cornières d'étanchéité pour portes d'entrée après pose des portes. Glacis et ravalement toutes faces vues
de ces ouvrages avec rejingot.
1.10.1.1 Appui non saillant
En béton de ciment gris moulé liaisonnés avec le gros-œuvre, avec rejingots pente, ravalés toutes faces vues.
Les oreilles saillantes seront relevées en retour.
Localisation:
Selon plans PRO : bâtiment : Façades Sud, Nord et Est : appuis toutes baies extérieures, selon plans et façades.
1.10.1.2 Seuil de porte
Réalisation de seuils conformes à la norme Handicapés pour recevoir des portes avec seuils encastrés, comprenant
chape bouchardée, rejingot, face nez arrondi avec enduit, ressaut inférieur à 2 cm de hauteur.
Localisation:
Selon plans PRO : bâtiment : toutes portes battantes du projet selon plans :
- Façades Ouest : accès à l'office (1 porte)
- Façade Sud : accès au Vestiaire et sortie de secours de la Salle de restauration (2 portes)
1.10.2 CALFEUTREMENTS – SCELLEMENTS/ OUVRAGES ANNEXES
Calfeutrements
Calfeutrements des bâtis et dormants de menuiserie au mortier de CPA.
Raccords au ciment soigné après scellement des corps d'état. Scellement et calfeutrement des pièces de charpente
diverses, sujétions d'accrochage des charpentes, arasements de pignons, surcharges supplémentaires sur dalles,
butées, empochements, etc. Scellement des ouvrages ou calfeutrement tous corps d'état, hors prescriptions de leur lot.
Prévoir listel enduit avant pose des menuiseries pour dressement de parement coté tapée, parfaite planimétrie, dans le
cas de mur doublé thermiquement.
Prévoir feuillures au présent lot, dans les ouvrages en maçonnerie et béton, toutes les feuillures dressées verticales et
horizontales pour recevoir les éléments de menuiserie et serrurerie incorporés dans des murs non doublés
thermiquement.
Goutte d'eau
Goutte d'eau sous tous les ouvrages en débordement de façades, incorporation en sous face d'un profilé plastique
formant goutte d'eau.
Localisation:
Selon nécessité.
1.11 CANALISATIONS, RESEAUX ET OUVRAGES ANNEXES
Généralités
Pour la conception et la réalisation de ces ouvrages, il y aura lieu d'envisager des dispositions s'inspirant :
a) des directives et recommandations du SETRA pour les travaux de voirie,
b) de la circulaire N° 77-284/INT du 22 Juin 1977, plus instructions techniques et du fascicule N° 70 des marchés de
l'état pour les travaux d'assainissement.
c) norme P 30.301 calcul des tuyauteries EP.
Avant remblaiement des tranchées dans lesquelles les canalisations seront posées par l'entrepreneur du présent lot,
celui-ci devra impérativement faire réceptionner celles-ci par l'Architecte.
Calcul des conduites d'évacuation - Tringlage

Suivant formule de BAZIN, tuyaux emplis au 7/10. A cet effet, les plans définissent les diamètres minimaux à respecter
et les axes et positionnement exacts des canalisations. Toutes les évacuations seront facilement tringlables, des
regards aux chutes entre les points extrêmes des canalisations. L'entrepreneur devra apporter toute son attention à
l'exécution des ouvrages et aucun cintrage de tube ne sera toléré.
Tracé des conduites

A présenter par l'entrepreneur attributaire du présent lot pour approbation par l'Architecte et le bureau de contrôle :
a) Canalisations EP
b) Canalisations eaux usées et eaux vannes
c) Eau potable
d) Liaison électrique
e) liaison téléphone

- le terrassement et l'évacuation des déblais, étaiement, blindage et épuisement s'il y a lieu,
- la fourniture, le transport, le déchargement et la pose des éléments armés de regards préfabriqués en béton vibré
(rehausses, dalles supérieures), y compris les joints en caoutchouc,
- la pose et le réglage d'une pièce spéciale "traversée de regard" ou tuyau avec ouverture découpée, faces extérieures
du tuyau sablées et encollées ou procédé similaire assurant l'adhérence au béton.
Sont à la charge de ce lot :

- Réseaux EP : Les regards en pieds de bâtiment, les réseaux d'évacuation et d'infiltration, les puisards.
- Réseaux EU/EV :
- les fourreaux de traversée et de réservation en dalle , dallage murs et fondations,
- les réseaux enterrés et en élévation à + 20 cm du niveau fini, les raccordements sur le bac à graisse et la fosse
septique existante.
- Réseaux eau potable : les fourreaux de traversée et de réservation en dalle, dallage, murs et fondations.
Les tuyaux et réseaux sont à la charge du lot PLOMBERIE.
- Réseaux téléphone : les fourreaux de traversée et de réservation en dalle, dallage, murs et fondations.
Les tuyaux et réseaux sont à la charge du lot ELECTRICITE.
- Réseaux électriques : les fourreaux de traversée et de réservation en dalle, dallage, murs et fondations.
Les tuyaux et réseaux sont à la charge du lot ELECTRICITE
Etude d'infiltrométrie
A la charge du présent lot.
Épreuves d'étanchéité et d'écoulement

Des essais d'étanchéité et d'écoulement seront effectués aux frais de l'entrepreneur avant remblaiement des tranchées.
Les essais porteront sur la totalité des canalisations. La section de canalisation comprise entre deux regards sera
obturée par des tampons étanches puis remplie suivant la décision de l'Architecte, d'eau ou de fumée qui y sera
maintenue pendant la durée minimale d'une heure. Aucune fuite ne sera tolérée et l'entrepreneur sera tenu de réparer à
ses frais les sections défectueuses qui donneront lieu, après réparation, à un nouvel essai. L'entrepreneur devra
assurer à ses frais, la mise à disposition du matériel du personnel et des produits nécessaires aux essais, ainsi que les
épuisements des eaux inondant la fouille et provenant, soit du ruissellement, soit de la nappe phréatique, soit de la
vidange de la conduite.
Nettoyage des réseaux

Nettoyage des réseaux conservés ou posés par l'entreprise, à l'hydrocureur avant réception des ouvrages.
Passage caméra
Passage caméra pour l'ensemble des réseaux EU/EV et EP posés par l'entreprise.
Limite des prestations

Sont à prévoir au présent lot :
a) Canalisations EP
- prévoir sous les EP à la charge de ce lot la réservation sur la fondation pour pose des coudes ou regards ancrés par
le présent lot,
- prévoir les canalisations EP extérieures, sous chaussées et espaces verts, y compris les tranchées, le remblaiement
et la finition conforme à l'existant ou au projet selon localisation,
- les regards de branchement en pieds des descentes EP,
- les regards à créer par le présent lot jusqu'aux points extrêmes des épandages.
Ces prestations partiront selon les plans réseaux.

b) Canalisations eaux usées, eaux vannes et décompression

Sont à la charge du présent lot :
- les fourreaux de traversée des fondations,
- les tranchées intérieures sous dallage
- les tuyaux intérieurs en attente à + 20 cm du sol fini pour le lot PLOMBERIE
- les tuyaux extérieurs jusqu'aux différents points de raccordements,
- les raccordements aux différents regards intermédiaires et extérieurs, neufs ou existants,
- les raccordements sur la fosse septique existante et sur le bac à graisse existant.
c) Eau potable
- Fourreaux de réservations et traversées en murs, en fondations, terre-plein, dalle, dallage pour pénétration des
branchements.
- Fouille en tranchées simples ou communes, pour les réseaux extérieurs depuis la limite de branchement
concessionnaire et pénétration dans bâtiment, à la côte hors gel : 0.90 m profondeur au dessus de la génératrice.
Remblais des fouilles.
- Fouilles en terre-plein intérieur bâtiment, dans la forme en sable pour passage du réseau du lot intéressé, selon plans
Architecte et de l'entreprise, pour distribution générale. Remblais des fouilles.
d) Liaisons EDF, BT, MT

branchements.
- Sujétions de fourreaux fournies et posées sur indications du lot ELECTRICITE
- Tranchées à la demande pour liaison depuis l'origine jusqu'au point de livraison, en terre-plein dans forme en sable et
en extérieur, sauf prescriptions spéciales.
- Traversée en sol sous fourreaux du présent lot pour fondations.
- Sujétions de recherche en sol des canalisations existantes avant les travaux,
- Remblais des tranchées.
e) Télécom
Réalisation des réseaux conformes aux dispositions d'ORANGE, règles de construction définies au décret N° 69.569 du
14/06/1969, modifié par décret N° 73.525 du 12/06/73, et arrêtés du 22/06/73 et 3/05/83.
Alimentation depuis chambres de tirage normalisées d'ORANGE à créer par le présent lot ou existantes (voir plan),
jusqu'au différents points de livraison.
branchements.
- Sujétions de fourreaux fournies et posées sur indications du lot ELECTRICITE
- Tranchées à la demande pour liaison depuis l'origine jusqu'au point de livraison, en terre-plein dans forme en sable et
en extérieur, sauf prescriptions spéciales.
- Traversée en sol sous fourreaux du présent lot pour fondations.
- Sujétions de recherche en sol des canalisations existantes avant les travaux,
- Remblais des tranchées.
1.11.1 RESEAUX EP
COLLECTEUR EP, BATIMENTS
Fouilles en tranchées
L'entrepreneur est tenu de se conformer aux fascicules 36.37.38 du fascicule 70 du C.C.T.G.
Le terrassement en tranchée, y compris trous, étaiement, blindage et épuisement s'il y a lieu, quelles qu'en soient
l'importance et la nature, pour la pose de collecteurs d'eaux usées et d'eaux pluviales en tranchée simple ou commune.
Evacuation des déblais. Le réglage soigné des fonds de fouille et compactage, dans le fond de la tranchée de largeur
suffisante.
Canalisations en tuyaux
Elles seront réalisées en béton série E 90A ou en PVC NFT 54.003 qualité PF, type SOFA PONTAMOUSSON, série
assainissement. Elles devront satisfaire aux exigences de la norme NF P 16.304 et P30.301, calcul pour les EP. Leur
mise en œuvre comprendra toutes sujétions pour coudes, tés, culottes, raccords de toutes natures, supports,
tranchées, remblais, ets.
Elles seront à collet et comporteront un double joint étanche, en caoutchouc permettant une étanchéité aussi bien de
l’intérieur vers l’extérieur que de l’extérieur vers l’intérieur. Leur diamètre sera déterminé en fonction du débit collecté et
soumis au contrôleur technique.
Les canalisations placées sous dallage seront enrobées de béton maigre.

Le remblai des canalisations situées sous chaussée ou accès, sera réalisé en sable.
Les supports de tuyauterie seront maintenus par colliers, chevelus d’ancrage au dallage.
Prévoir en extrémité, tous les tringlages à bouchons dans les parties accessibles.
Remblaiement de tranchées
La fourniture, le transport et la mise en œuvre de grave tout-venant 0/20 pour remblaiement de la tranchée par couches
successives de 0 m 20 d'épaisseur pilonnées mécaniquement pour arriver à la côte chaussée provisoire soit : moins 50
ou 55 centimètres, chaussée terminée comprenant le pilonnage soigné des flancs de tuyaux et la couche de finition
selon localisation.
1.11.1.1 Canalisation EP
Fouilles en tranchées simples ou communes et remblais identiques à l'article ci-dessus.

Les travaux comprennent:
- les fouilles en tranchées
- les canalisations
- le remblaiement de la tranchée avec sable dito jusqu'à concurrence de 10 cm au dessus de la canalisation,
complément de remblai et compactage jusqu'au niveau d'arase des terrassements généraux.
- les épreuves d'étanchéité et d'écoulement
- le Nettoyage des réseaux
Localisation:
Selon plans PRO et plan masse / VRD : pour l'ensemble des EP extérieures du bâtiment en neuf et en reprise de
l'existant
1.11.1.2 Regard EP
Au-dessous de chaque descente ou en branchement EP, fourniture et pose de regards en béton dosé à 350 kg moulé
du commerce 40 X 40 avec dallette béton de couverture. Façon de décanteur en fond par scellement du tuyau
d'évacuation à + 0.08 du fond. Pose sur ancrage des fondations des bâtiments pour assurer la stabilité du regard. Les
EP qui seront situés à l'intérieur des bâtiments déboucheront dans un coude avec culotte de tringlage au droit du sol.
Mise à niveau des regards EP en fonction des profils altimétriques futurs.
Localisation:
Selon plans PRO / VRD : regards EP en pieds de bâtiment et regards de jonction
1.11.1.3 Caniveau grille
Fourniture, pose et raccordement sur réseaux d’eaux pluviales de caniveaux hydrauliques.
FONCTION :
Permet l’évacuation des eaux de ruissellement. Conforme à la norme NF EN 1433 et titulaire du marquage CE.
Ce caniveau respecte les exigences liées à l’accessibilité des personnes à mobilité réduite (PMR).
DESCRIPTION :
Il est composé de :
- un corps de caniveau injecté en polypropylène noir recyclé
- deux feuillures en acier galvanisé
- grilles en acier galvanisé, classe B125, conforme PMR
- écrous et vis de fixation par grille
ACCESSOIRES :
Accessoires nécessaires pour connecter le caniveau au réseau enterré :
- fond/naissance d’extrémité Ø 160,
- piquage pour sortie latérale Ø 160 ou pour sortie verticale Ø 200,
- piège à sable EKSO en PVC Ø 200.
CARACTÉRISTIQUES :
Classe de résistance: B125
Largeur utile : 206 mm
Profondeur utile: 200 mm
Type de grille: acier galvanisé
Surface d’avalement : 1530 cm²/ml
Section hydraulique : 359 cm²
Dimension des fentes : conforme PMR

Référence : caniveau et grille classe B125 de chez NICOLL ou techniquement équivalent.
Localisation:
Selon plans PRO : caniveau extérieur à l'entrée du Vestiaire
1.11.1.4 Epandage
Au droit de regard EP isolé, canalisation en tuyaux PVC, diamètre 100 jointoyés sur 6.00 ml de longueur. Façon d'un
épandage en drains, diamètre 100, profondeur 0.60, tranchée remplie en grève, longueur selon absorption du sol
(minimum 8.00 ml).
NOTE : Au cas où le sol n'absorberait pas, prévoir puisard, capacité selon absorption du sol avec tampon de visite à
partir du cas N°3 (Voir chapitre puisards ci-après).
Pour définir la perméabilité du sol :

a) Tests d'infiltration ; à l'endroit ou sera installé l'épandage :
a) creuser un trou de 30 x 30 cm et de 50 cm de profondeur,
b) le remplir entièrement d'eau,
c) attendre que toute l'eau s'infiltre,
d) verser 10 l. d'eau et mesurer le temps d'infiltration Ti.
b) Interprétation des résultats et dimensionnement des installations :
Résultat du test de percolation Cas N° 1 - Ti < 30 min. Cas N° 2 - 30 min <Ti < 2 h. Cas N° 3 - 2 h. < Ti < 4 h.
terrain trop perméable
type du terrain terrain perméable terrain peu perméable
(sous-sol calcaire fissuré)
sol inapté épandage souterrain épandage souterrain
filtre à sable non drainé avec 12 ml/p* avec 18 ml/p*
Note : dans le cas où le sol n’absorberait pas, en remplacement des épandages superficiels : (à partir du cas n° 3) :
Puis filtrants
Leur dimensionnement sera réalisé en fonction de l’étude de sol et coefficient de perméabilité du sol et des débits
acheminés.
Les puisards ou drainage seront toujours situés sous espaces verts.
Exécution de puisards
Comprenant :
- fouille en excavation, y compris blindage,
- pose de buses diamètre 800 avec anneaux perforés en tête et regards collecteurs,
- remplissage en cailloux et grève 0/20, au pourtour,
- en extrémité, exécution d’un épandage diamètre 100 avec trop plein, profondeur 0.80, longueur minimum 8.00 ml,
- remplissage pourtour en grève, pose d’un géotextile et remplissage terre végétale 0,40 sur le dessus,
- tampon fonte carré 80/80 type sous trottoir.
Localisation:
Selon plans PRO / VRD : pour épandage des EP du projet
1.11.2 RESEAU EU/EV
A comprendre par le présent lot les réservations, réseaux enterrés intérieurs et extérieurs, selon plans, en fondations et
terre-plein.
Les réseaux EU/EV en élévation sont à la charge du lot PLOMBERIE.
Fouilles en tranchées
L'entrepreneur est tenu de se conformer aux fascicules 36.37.38 du fascicule 70 du C.C.T.G.
Le terrassement en tranchée, y compris trous, étaiement, blindage et épuisement s'il y a lieu, quelles qu'en soient
l'importance et la nature, pour la pose de collecteurs d'eaux usées et d'eaux pluviales en tranchée simple ou commune.
Evacuation des déblais. Le réglage soigné des fonds de fouille et compactage, dans le fond de la tranchée de largeur
suffisante.
Canalisations en tuyaux
Réseau d'évacuation en canalisations PVC rigide type assainissement selon plan, résistant aux actions extérieures du
sol et des eaux transportées.
Tuyaux PVC rigide à joints élastomères emboîtés, ou à joints soudés à froid.
Pose conforme aux prescriptions des fabricants et DTU.
Fourniture et mise en oeuvre à la demande de pièces de raccords, telles qu'embranchements, culottes, coudes divers,
réductions, emboîtures, dilatations, fourreaux, et toutes sujétions.
Attentes pour le lot PLOMBERIE, par le présent lot, à + 20 cm au dessus des sols finis du rez de chaussée.

Pose en terre, avec enrobage en sable et tranchées à la demande.

Lorsque les canalisations sont situées sous chaussée, remblai total de la tranchée en sable.
Le calcul de ces canalisations sera conforme au DTU 60.11 avec débit de simultanéité.
Les tranchées sous espaces verts seront constitués de lit de sable sur tuyaux, remblaiement en terre végétale.
Les réseaux EV des WC seront toujours séparés des autres réseaux et tringlables facilement.
L'ensemble du réseau sera protégé et les attentes bouchonnées durant les travaux, jusqu'au raccordement par le lot
PLOMBERIE.
Remblaiement de tranchées
La fourniture, le transport et la mise en œuvre de grave tout-venant 0/20 pour remblaiement de la tranchée par couches
successives de 0 m 20 d'épaisseur pilonnées mécaniquement pour arriver à la côte chaussée provisoire soit : moins 50
ou 55 centimètres, chaussée terminée comprenant le pilonnage soigné des flancs de tuyaux et la couche de finition
selon localisation.
1.11.2.1 Collecteur EU/EV
Fouilles en tranchées :
Compris :
- les terrassements nécessaires
- l'évacuation des déblais,
- le réglage soigné des fonds de fouille et compactage, dans le fond de la tranchée de largeur suffisante.
- le sable,
- les remblais
- la couche de finition
Réseaux et canalisation en terre-plein et extérieur :

Réseau d'évacuation en canalisations PVC rigide type assainissement selon plan, résistant aux actions extérieures du
sol et des eaux transportées.
Tuyaux PVC rigide à joints élastomères emboîtés, ou à joints soudés à froid.
Pose conforme aux prescriptions des fabricants et DTU.
Fourniture et mise en oeuvre à la demande de pièces de raccords, telles qu'embranchements, culottes, coudes divers,
réductions, emboîtures, dilatations, fourreaux, et toutes sujétions.
Attentes pour le lot PLOMBERIE, par le présent lot, à + 20 cm au dessus des sols finis du rez de chaussée.
Pose en terre, avec enrobage en sable et tranchées à la demande.
Lorsque les canalisations sont situées sous chaussée, remblai total de la tranchée en sable.
Le calcul de ces canalisations sera conforme au DTU 60.11 avec débit de simultanéité.
Les tranchées sous espaces verts seront constitués de lit de sable sur tuyaux, remblaiement en terre végétale.
Les réseaux EV des WC seront toujours séparés des autres réseaux et tringlables facilement.
L'ensemble du réseau sera protégé et les attentes bouchonnées durant les travaux, jusqu'au raccordement par le lot
PLOMBERIE.
Réseau élévation
Ces réseaux sont à la charge du lot PLOMBERIE. Celui-ci se raccordera à + 20 cm du sol fini du rez de chaussée, sur
culotte, en attente du présent lot.
Les appareils à raccorder sont :

- les appareils sanitaires (WC, lavabo, évier, mobilier de l'office, etc..)
- les décompressions et ventilations de chutes
- les ballons d'eau chaude
- les condensats de clim
Raccordement :
Les différents réseaux se raccorderont :
- sur les regards à créer par le présent lot,
- sur les regards existants, la fosse septique, le bac à graisse.
Note importante :
Les réseaux seront séparatifs pour :
- les EU standard (lavabo, production d'eau chaude, vidange, etc.)
- les EU de l'Office (via le bac à graisse)
- les EV des sanitaires
Localisation:
Selon plans PRO, terre-plein, plan Masse et VRD :
- Depuis tous les appareils sanitaires (WC, lavabo, douche, ballon EC, décompression, ventilation, etc.) jusqu'aux
regards de branchement,
- Depuis les regards de branchement jusqu'à la fosse septique et au bac à graisse, compris raccordements étanches.

1.11.2.2 Regard EU/EV
Les regards de visite seront coulés sur place et seront de type BONA ou SABLA, préfabriqués, à faire agréer par
l'Architecte. Leurs sections intérieures seront de 60 X 60.
Les radiers et les cunettes préfabriquées ne sont pas tolérés. Ils seront obligatoirement coulés sur place.
Le fond des regards sera constitué par des plans inclinés de 1 à 5. La partie supérieure qui recevra le tampon sera une
dalle en béton armé de 15 cm d'épaisseur.
L'épaisseur des parois sera de 15 cm au minimum (0.15 m), celle du radier de 20 cm (0.20 m), sous la génératrice
inférieure de la canalisation (demi coquille dans la traversée du regard).
Les parois intérieures devront être parfaitement lisses sans creux ni balèvres.
Dans le cas de regards à éléments préfabriqués, ces derniers devront être liaisonnés au mortier de ciment et
parfaitement jointoyés.
Ces tuyaux seront ancrés dans la paroi des regards.
Localisation:
Selon plans PRO, terre-plein, plan masse et VRD : regards en sortie de bâtiment pour :
- 1 regard EU/EV pour l'ensemble du réseaux standards
- 1 regard EV pour l'ensemble des réseaux de l'Office
1.11.3 RESEAU EAU POTABLE (AEP)
A comprendre par le présent lot :

- les réservations et fourreaux, en fondations et dallage,
- les tranchées extérieures et en terre-plein, le remblaiement,
- le grillage avertisseur.
Fourniture et pose de la canalisation PEHD à la charge du lot PLOMBERIE.

La tranchée depuis le point de captage jusqu'à la position finale dans les bâtiments est à la charge du présent lot.
Note : le réseaux devra être hors-gel (-90 cm minimum) en extérieur comme en pénétration dans les bâtiments.
1.11.3.1 Réservation de fourreaux
Réservation et scellement de fourreau, diamètre 100 mm, à - 0,90 m TN, futur hors gel en mur d'infrastructure ou en
fondation.
Fourreaux de traversée au présent lot: longueur + 1,00 ml intérieur / extérieur bâtiment.
Réservation en murs existants.
Localisation:
Suivant plans PRO : pour toutes pénétrations dans le bâtiment.
1.11.3.2 Réseau eau potable en tranchée
Tranchées communes ou simples à la charge du présent lot. Fourniture et pose du tuyau PEHD "eau potable", noir à
bandes bleues, par le lot PLOMBERIE.
Remblaiement en sable tout-venant des tranchées et fourniture et mise en place du grillage avertisseur réglementaire
au présent lot.
Rétablissement de la couche de surface selon la nature du sol suivant plans.
Comprend :
Distribution en terre-plein :
- tranchées en dallage, en terre-plein et remblais à la charge du présent lot
- fourniture et pose de la canalisation à la charge du lot PLOMBERIE.
Distribution en tranchées extérieures :

- tranchées et remblais à la charge du présent lot
- fourniture et pose de la canalisation à la charge du lot PLOMBERIE.
Le tuyau AEP sera hors gel à -0,90 du sol.
Localisation:
Selon plans PRO : depuis les regards de comptage à côté du transformateur en limite de propriété, jusqu'aux points de
livraison dans le bâtiment.

1.11.4 RESEAU ELECTRIQUE (CFO - CFA)

- les tranchées extérieures et en terre-plein, le remblaiement,
Le réseau électrique (fourreaux + câble) est à la charge du lot ELECTRICITE.

La tranchée depuis le point de captage jusqu'aux positions finales dans les bâtiments est à la charge du présent lot.
Réservation et scellement de fourreau à - 0,80 TN, en mur d'infrastructure ou en fondation.

Prévoir réservations, fourreaux et scellement fourreaux:
- ENEDIS : 160 mm,
- téléreport : 40 mm.
Localisation:
Suivant plans PRO : toutes pénétrations dans le bâtiment.
1.11.4.2 Réseau électrique en tranchée
Tranchées communes ou simples à la charge du présent lot. Fourniture et pose des fourreaux et réseaux par le lot
ELECTRICITE.
au présent lot.
Rétablissement de la couche de surface à l'identique selon la nature du sol suivant plans.
Comprend :
- Découpe et démolition du dallage existant
- tranchées en terre-plein et remblais à la charge du présent lot
- fourniture et pose des fourreaux et câbles à la charge du lot ELECTRICITE.

Localisation:
Selon plans PRO : depuis le coffret ENEDIS à poser en limite de propriété jusqu'aux points de livraison (TGBT) dans le
bâtiment
1.11.5 RESEAU TELECOM
Pour les présents ouvrages, l'entrepreneur devra effectuer ses travaux en conformité avec les directives de la société
ORANGE et normes en vigueur.

- les tranchées extérieures et en terre-plein et dallage, le remblaiement,
Le réseau télécom (fourreaux + câble) est à la charge du lot ELECTRICITE.

La tranchée depuis le point de captage jusqu'aux positions finales dans les bâtiments est à la charge du présent lot.
Réservation et scellement de fourreau, à - 0,80 TN, en mur d'infrastructure ou en fondation.

Prévoir réservations, fourreaux et scellement fourreaux:

- Orange: 2 x 40 mm,
- fibre optique: 1 x 60 mm.

Localisation:
Suivant plans PRO : toutes pénétrations dans les bâtiments.
1.11.5.2 Réseaux télécom et fibre
Tranchées communes ou simples à la charge du présent lot. Fourniture et pose des fourreaux et réseaux par le lot
ELECTRICITE.
au présent lot.
Rétablissement de la couche de surface à l'identique selon la nature du sol suivant plans.
Comprend :
- tranchées en terre-plein et dallage, et remblais à la charge du présent lot

La pénétration des fourreaux, les percements, les calfeutrements étanches, dans la chambre existante sont à la charge
du présent lot.
Localisation:
Selon plans PRO : depuis la chambre télécom existante en limite de propriété jusqu'aux points de raccordement (TGBT)
dans le bâtiment
1.11.6 ASSAINISSEMENT AUTONOME
Sans Objet
La fosse septique, le bac à graisse et l'épandage sont existants.
Les raccordements des réseaux neufs sur les différents éléments du système d'assainissement sont à la charge du
présent lot.
1.12 ESPACES VERTS - PLANTATIONS
1.12.1 Remblais et modelés
Modelé du terrain sur l'assiette du plan masse, selon plans et directives de l'Architecte, avec les terres excédentaires
provenant des fouilles, encaissements, etc. Création de talus 3 pour 1, selon plan.
Les déblais seront obligatoirement stockés sur place. Les déblais et remblais doivent obligatoirement s'équilibrer. par
défaut, le surplus sera évacué, selon nécessité.
Prévoir trous d'arbres de 1.5 m3 remplis en terre végétale à l'emplacement des plantations, (arbres, arbustes,…).
L’excédent de terre végétale sera évacué par l'entreprise du présent lot, à ses frais.
Localisation:
Selon plans Masse PRO :
- espace vert des façades Nord et Est pour remise en état du terrain en périphérie du bâtiment
- pour remise en état du terrain après raccordement sur la fosse septique et le bac à graisse
1.12.2 Terre végétale
Après décapage au présent lot de la surface à engazonner, fourniture et mise en place de terre végétale.
Modelé du terrain sur l'assiette du plan masse, selon plans et directives de l'Architecte.
Enlèvement des excédents aux décharges publiques et sur ordre de l'Architecte.
Remblais superficiel des espaces verts en terre végétale d'apport, à la côte des espaces verts finis, pour tous les
espaces engazonnés.
L'entrepreneur devra solliciter l'avis d'un l'entrepreneur paysagiste pour les terres végétales.
Prévoir l'apport de terres végétales complémentaires dans le cas ou celles réemployées seraient insuffisantes.
Réglages des terres stockées sur place au pourtour des bâtiments et voiries et enlèvement des terres excédentaires en
décharge agréée à la charge du présent lot.
Épaisseur de terre végétale à prévoir = 30 à 40 cm minimum
Foisonnement de 20 % environ à prévoir.

Localisation:
1.12.3 Engazonnement
Surface de la terre végétale nettoyée, réglée, ratissée et roulée, par le présent lot, pour engazonnement.
Emiettage des terres, régalage et nivellement, semis et plombage, formation des filets, épandage d'engrais.
Semis de gazon d'ornement, graines de premier choix, marque à soumettre et appropriées à la nature de la
terre et à l'emplacement (40 grammes au m²) et composé de :
- Raygrass anglais 40 %,
- Fétuque rouge 35 %,
- Paturin des prés 20 %,
- Agrostis fin 5 %.
Herbage et roulage.
Première coupe à la tondeuse et arrachage des mauvaises herbes.
Reprise des parties mal venues.
Localisation:
1.13 OUVRAGES DIVERS
1.13.1 Bordure
NORMES ET QUALITE DES BORDURES DE TROTTOIRS

Les bordures et caniveaux seront préfabriqués en béton de ciment et conformes aux types normalisés, définis dans le
cahier des prescriptions communes (fascicule N° 31), ils seront de la classe B (100 bars).
Les fondations de béton dosé à 250 kg de ciment par mètre cube auront les dimensions fixées par les plans.
Le béton des joints sera dosé à 600 kg de ciment par mètre cube. Les joints seront de 1 cm.
BORDURES
Ces travaux comprennent le terrassement, la fourniture, le transport, le déchargement et la mise en œuvre de matériaux
et fournitures, à savoir :
- le terrassement en tranchée, l'évacuation des déblais,
- la fourniture, le transport, le déchargement et la pose des bordures en béton vibré sur comprimé, classe 100 bars.
- la pose des bordures en conformité avec les profils en longs et profils en travers, s'effectuera sur socle de béton de
0.10 et 0.15 d'épaisseur avec solins de béton à l'arrière et à l'avant, selon les croquis types fournis au dossier. Le béton
sera dosé à 250 kg de ciment, les joints seront dosés à 600 kg de ciment de 1 cm de largeur et effectués au fer à joint.
Localisation:
Selon plans PRO : comprend le dépose nécessaire des bordures pour le projet, le raccordement de la bordure de la
façade Nord.
1.13.2 Enrobé
Caractéristiques de la plate-forme
La plate-forme sous chaussée aura les caractéristiques correspondantes aux valeurs :
- EV 2 / EV 1 = 2.2
- et K = 50 MPa
L'entrepreneur devra fournir les essais à la plaque : 1 essai par tranche de 500 m² sous chaussée.
Réception
L'entrepreneur devra le reprofilage et le réglage de la plate-forme en sable, sous profils futurs des voiries.
Dans tous les cas, l’entrepreneur devra le reprofilage et le réglage de la plateforme en sable, pour exécution finale des
voiries.
Couche de fondation en grave reconstituée 0/20

La couche sera mise en place selon les recommandations du GTR 92.

Cette forme sera constituée par un concassé 0/200 ou équivalent comportant moins de 5 % d’éléments inférieurs à 80
µm.
Une fermeture en concassé 0/80 ou équivalent comportant moins de 5 % d’éléments inférieurs à 80 µm sera mis en
oeuvre.
Composition : 70 % de grave 0/16 roulée et 30 % de gravillons 10/20 roulés, pour arriver à la côte après compactage.
Couche de roulement en enrobé noir

Couche de roulement revêtement en matériaux enrobés noir anti orniérage BB 00/10, à raison de 120 kg au m²,
épaisseur 0.05 pour arriver après mise en oeuvre au niveau des plans de la chaussée.
Localisation:
Selon plan de Masse et plans PRO : Pour reprise des cours de récréation aux droit des ouvrages créés et modifiés :
- Cours de récréation Ouest
- Cours de récréation Est
1.13.3 Etude béton
Une Etude BA sera réalisée par un ingénieur spécialisé (BET Béton) à la charge de l’entreprise.
Localisation:
Pour l'ensemble des ouvrages du présent lot.
1.13.4 Installation de chantier
Selon spécifications des STG du présent CCTP et PGC du coordonnateur SPS joint au dossier, et nécessités du
chantier et de l'entreprise.
Les installations de chantier seront conformes aux normes en vigueur à la date des travaux.
L'entreprise devra prévoir un Plan d'Installation de Chantier (PIC) et le remettre au coordonnateur SPS en début de
phase préparatoire.
L'installation de chantier sera pour la durée des travaux tous corps d'état.
L'offre comprendra la pose, la dépose, la réfection des sols, voiries, accès sur l'emprise de la base vie et de ses accès.
Le nettoyage et la désinfection au quotidien selon nécessité et sur demande du coordonnateur SPS.
L'entreprise du présent lot devra la stabilisation de l'accès de chantier pour permettre l'accès aux véhicules de livraison
et d'entreprises.
Elle devra aussi les plate-formes nécessaires à la stabilisation des installations et bungalows de chantier.
L'ensemble de ces ouvrages seront déposés et enlevés en fin de chantier, et une remise en état à l'état d'origine sera
réalisée par l'entreprise du présent lot.
Localisation:
Pour l'ensemble du chantier sur la durée des travaux compris la période de préparation.
1.13.5 Branchement de chantier
Selon spécifications des STG du présent CCTP et PGC du coordonnateur SPS joint au dossier, et nécessités du
chantier et des l'entreprises.
Localisation:
Pour l'ensemble du chantier sur la durée des travaux compris la période de préparation.
1.13.6 Plan de récollement et réception
L’entrepreneur devra fournir les attestations de fonctionnement de l’AQC (ancien essais COPREC) pour les réseaux
EU/EV, et devra le nettoyage pour le jour fixé comme réception.
L’entrepreneur devra fournir tous les plans de récolement et les fiches techniques en 3 exemplaires papier + 1
exemplaire numérique sur clé USB au format PDF, pour le jour fixé comme réception.
Localisation:
Ensemble des ouvrages du présent lot.

1.13.7 Echafaudage
A comprendre au présent lot la mise en place d'un l'échafaudage et agrès pour la bonne exécution des ouvrages. Il sera
L'entreprise du présent lot devra une convention de prêt ou de location avec les entreprises de CHARPENTE et de
COUVERTURE, et les éventuelles entreprises demandant à se servir de l'échafaudage.
Localisation:
Ensemble du projet selon définitions des lots CHARPENTE et COUVERTURE, pour la durée des travaux du présent lot
et des lots CHARPENTE et COUVERTURE.

Dossier n° 53120
LOT N°2
CHARPENTE
LOT N°2 : CHARPENTE
TABLE DES MATIERES
2.1 PRESCRIPTIONS GENERALES 2

2.1.2 Normes et réglements applicables 2
2.1.3 Consistance générale des travaux 3
2.1.4 Visite sur place 4
2.1.5 Documents à fournir - Plans d'exécution - Coordination 4
2.1.7 Mise à exécution des travaux 6
2.1.8 Essais et contrôles 6
2.1.9 Sécurité des travailleurs 6
2.1.10 Réception - Garantie - Obligations de résultat - Plan contrôle qualité 6
2.1.11 Qualité des matériaux - Traitement des bois 7
2.1.12 Mise en oeuvre des charpentes 7
2.2 DESCRIPTION CHARPENTE 8

2.2.1 CHARPENTE INDUSTRIALISEE 9
2.2.1.1 Fermettes triangulées 9
2.2.1.2 Charpente sapin pour contreventement 10
2.2.1.3 Chevron de rive 10
2.2.2 CHARPENTE TRADITIONNELLE 10
2.2.2.1 Reprise de la charpente du Préau 10
2.2.2.2 Reprise et adaptation de la charpente de l'annexe Est 11
2.2.3 OUVRAGES DIVERS ET LINEAIRES 12
2.2.3.1 Trémies - Chevêtres 12
2.2.3.2 Planches de rives 12
2.2.3.3 Planches d'égouts 12
2.2.3.4 Fond de noue 13
2.2.3.5 Sous-face de toit 13
2.2.3.6 Solivage sapin 13
2.2.3.7 Plancher technique 13
2.2.3.8 Ventilation du combles 14
2.2.3.9 Echafaudage 14

2.1 PRESCRIPTIONS GENERALES
Le présent devis descriptif a pour objet les travaux de charpente bois massif et industrialisée en bâtiment neuf, ainsi
que les travaux de vêture. Les travaux comprennent notamment :
- Connaissance du projet
- Rappel des normes et règlements applicables
- Consistance générale des travaux
- Visite sur place
- Documents à fournir - Plans d'exécution - Coordination avec les corps de métiers
- Dispositions transitoires pendant les travaux
- Mise à exécution des travaux
- Essais et contrôles
- Sécurité des travailleurs
- Réception - Garantie - Obligations de résultat - Plan de contrôle qualité
- Qualité des matériaux - Traitement des bois
- Mise en oeuvre des charpentes
déceler.
Sont applicables au CCTP, les chapitres des Spécifications Techniques Générales qui régissent les obligations
générales du présent lot vis-à-vis des autres lots et du marché.
2.1.2 Normes et réglements applicables
Documents de référence aux normes et DTU, notamment :

les ouvrages décrits dans le présent document devront répondre, sans exception ni dérogation, aux Normes et
Règlements applicables en FRANCE, dans leur plus récentes parutions, et en particulier :
Documents DTU :
• DTU 25.41: ouvrages en plaques de plâtre, décembre 2012,
• DTU 31.1: charpente en bois,
• DTU 31.3: charpentes en bois assemblées par connecteurs métalliques ou goussets, mai et septembre 1995,
• DTU 40.11: couverture en ardoises, mai 1993,
• DTU 40.13: couverture en ardoises en fibres-ciment, décembre 2009,
• DTU 40.21: couvertures en tuiles de terre cuite à emboitement ou à glissement à relief, octobre 2013,
• DTU 40.211: couvertures en tuiles de terre cuite à emboitement à pureau plat, avril 2015,
• DTU 40.23: couvertures en tuiles plates de terre cuite,
• DTU 40.24: couvertures en tuiles en béton à glissement et à emboitement longitudinal,
• DTU 40.241: couvertures en tuiles planes en béton à glissement et à emboitement longitudinal,
• DTU 40.25: couverture en tuiles plates en béton,
• DTU 40.35: couvertures en plaques nervurées issues de tôles d'acier revêtues,
• DTU 40.41: couvertures par éléments métalliques en feuilles et longues feuilles en zinc, septembre 2004,
• DTU 40.44: couvertures par éléments métalliques en feuilles et longues feuilles en acier inoxydable,
• DTU 43.3: mise en oeuvre des toitures en tôles d'acier nervurées avec revêtement d'étanchéité,
• DTU 58.1: plafonds suspendus, décembre 2008,
Normes :
les bois seront conformes aux normes :
• NF B 50-001, nomenclature
• NF B 50-100, définition des classes de risque d'attaque biologique,
• NF B 51-002, caractéristiques physiques et mécaniques des bois,
• NF B 52-001, règles d'utilisation du bois dans la construction,
• NF B 53-100,
• NF B 54-100, panneaux de particules
• NF B 54-161, contreplaqués
• NF X 40-500, préservation du bois dans la construction,
• NF X 40-501, protection contre les termites,
• NF X 40-102, produits de préservation du bois et traitement bois massif,
• Toutes les normes françaises AFNOR applicables.
Règles de calculs :

• Règles NV 65, règles définissant les effets de la neige et du vent sur les constructions et annexes,
• Règles N 84, actions de la neige sur les constructions ,
• Règles CB 71, règles de calcul et de conception des charpentes en bois,
• Règles FB 88, méthode de justification par le calcul de la résistance au feu des structures en bois,
Eurocodes:
• Eurocode 0, bases de calcul des structures,
• Eurocode 1, actions de la neige et du vent sur les structures,
• Eurocode 2, calcul des structures en béton,
• Eurocode 3, calcul des structures en acier,
• Eurocode 4, calcul des structures mixtes acier-béton,
• Eurocode 5, conception et calcul des structures en bois,
• Eurocode 6, calcul des ouvrages en maçonnerie,
• Eurocode 7, calcul géotechnique,
• Eurocode 8, calculs sismiques,
• Eurocode 9, calcul des structures en aluminium.
Cahier de Prescriptions Techniques:

• cahier 3560 V2 (juin 2009): mise en oeuvre des procédés d'isolation thermique de combles,
• cahier 3651.2 V2 (juin 2010): règles de mise en oeuvre des écrans souples de sous-toiture,
• etc...
2.1.3 Consistance générale des travaux
Les travaux de construction charpente pour le bâtiment, définis aux plans, comprennent :
- les études, notes de calculs, dessins d'exécution, épures et détails des ouvrages, nomenclatures nécessaires à
l'établissement du projet et à l'exécution des constructions bois suivant les dispositions des règles CB en vigueur; en
plus des études d'exécution, des études d'atelier et de chantier du projet et de la construction des ouvrages, les
prestations suivantes sont à fournir par l'entreprise du présent lot.
les travaux de charpente comportent :

- la fourniture et la pose des bois et dérivés entrant dans la construction,
- la protection insecticide, fongicide des bois mis en oeuvre conforme au CCT, traitement sur place, après sciage des
sections intéressées par produit CTBF agréé CTB,
- la fourniture et la pose de toutes les pièces d'assemblage et articles de quincaillerie, pièces métalliques, boulons...
etc., et leur traitement de protection contre la rouille,
- la fabrication en atelier, le transport à pied d'oeuvre, le stockage, la pose, le réglage et la fixation de toutes les pièces
de charpente,
- l'impression de tous les bois extérieurs prévus au présent lot,
- le réglage de la charpente conformément au D.T.U.,
- la fourniture, la pose et le réglage des appareils d'appui et organes de scellement, pour des raisons de coordination de
chantier, cette pose et ce réglage seront confiés à l'entreprise de gros-oeuvre,
- la fourniture des dispositifs de fixation, appareils d'appuis, boulons et rails d'ancrage, lorsque ceux-ci doivent être
incorporés au gros-oeuvre,
- l'implantation in-situ de l'ensemble de ses ouvrages,
- la fourniture des avis techniques ou agréments des matériaux devant être employés et ce, avant leur commande,
- les plans d'exécution des dispositifs de liaison, axes, réservations,
- les scellements à sec à l'aide d'organes de fixation tels que cheville à expansion, cheville autoforeuse, avec utilisation
de pistolet de scellement,
- la peinture des pièces métalliques des ouvrages ou la galvanisation.
- la fourniture des matières entrant dans la composition des ouvrages, y compris pièces spéciales et boulons d'ancrage,
boulons, cales et pièces bois diverses nécessaires au montage ;
- le chargement à l'atelier, le transport et le déchargement à pied d'oeuvre,
- l'établissement d'aires de montage convenablement aménagées ;
- toutes manutentions, transports et main d'oeuvre pour le montage, la pose, le réglage et l'assemblage définitif des
charpentes ;
- le mise en service, la réception des ouvrages et leur parfait état de fonctionnement.
En outre, sont dues par l'entrepreneur, sans que cette liste soit limitative, les dispositions suivantes, avant, en cours et
après exécution des travaux.
Toute sujétion d'échafaudage et plate-forme, manutention, levage, permettant l'accès nécessaire à l'installation des
ouvrages ainsi que la sécurité des lieux d'installation.
Les protections des ouvrages bâtis existants (combles, façades existants).
Les protections provisoires contre les salissures, tant de ses ouvrages que les autres lots.
L'exécution des essais, contrôles en chantier et en atelier, et fourniture des procès verbaux correspondants.
Le remplacement des pièces détériorées lors de leurs fabrication, assemblage, transport, manutention, pose et réglage.
Le nettoyage général des salissures dues à l'exécution des travaux.
Le nettoyage final et l'enlèvement des gravats, déchets, emballages, etc.

L'exécution des épreuves de chargement prévues au marché, y compris fourniture et installation des charges et
appareils de mesure.
La pose de toutes pièces d'ancrage à noyer dans les maçonneries lors de l'exécution de celles-ci.
Les lisses, chevêtres, etc., pour les pénétrations, trappes, conduits, couvertures, supports d'ouvrages.
L'exécution des ouvrages figurant aux plans projet, joint à l'appel d'offres.
La réalisation des ouvrages décrits dans ce qui suit, ainsi que ceux relevant des mêmes qualifications qui pourraient ne
pas être décrits, et qui sont néanmoins indispensables à l'achèvement complet des travaux.
Toutes les fournitures nécessaires aux fixations et à la pose des éléments.
2.1.4 Visite sur place
L'entrepreneur avant tous travaux et remise de son offre, devra visiter le site pour se rendre compte des possibilités
d'accès, de manutention, de levage, et de toutes difficultés d'intervention. Il intégrera ces éléments à son offre de base.
2.1.5 Documents à fournir - Plans d'exécution - Coordination
A) A la signature du marché
L'entreprise devra fournir avant signature du marché, les précisions ci-après :
a) composition des produits :
une note détaillée donnant sans ambiguïté les caractéristiques des matériaux employés et les avis techniques,
b) garantie :
- garantie décennale :
l'entrepreneur du présent lot aura à fournir les attestations nécessaires pour que cette garantie soit incluse tant pour les
travaux neufs que les ouvrages réhabilités,
- assurances particulières :
l'entrepreneur devra préciser dans son offre, les ouvrages couverts par une assurance particulière et donner toutes
justifications permettant de vérifier que la garantie décennale sera accordée ;
les procès-verbaux, avis du CSTB et avis techniques devront être fournis.
B) Etude de charpente
Les principes de charpente sont donnés à titre indicatif.
L'entrepreneur devra les études, calculs, dessins et nomenclatures nécessaires à l'exécution des ouvrages de
constructions bois.
L'établissement de la note de calcul complète, permettant de justifier la stabilité générale des ouvrages,. Elle sera
approuvée par le Bureau de Contrôle.
Il tiendra compte des surcharges dues au vent, à la neige ainsi que celles des couvertures, faux-plafonds, canalisations
diverses et surcharges éventuelles de services.
Les bases de calculs seront les suivantes :
- poids propre de la charpente à prévoir,
- charges permanentes : isolation et couverture, ouvrages fixés à la charpente,
- charges d'exploitation selon norme NF P 06.001,
- charges climatiques,
- charges ponctuelles.
C) Plans d'exécution et de réservations

Avant toute exécution, l'entrepreneur procédera à un relevé et contrôle du gros-oeuvre.
L'entrepreneur fournira dans les 21 jours suivant la lettre de commande, les séries de plans et notes de calculs donnant
toutes les indications de mise en oeuvre :
- les études, dessins d'exécution, épures, et notes de calculs. Ces éléments seront côtés, indiqueront les équarissages
des pièces de charpente et comporteront tous les détails d'assemblage, ainsi que emplacements des ferrures et
réservations axes, appuis, etc., avec mention de leurs sections,
- les notes de calculs qui comporteront : une description de l'ouvrage, les évaluations des charges permanentes et
celles des surcharges, le calcul de chacun des éléments, avec détermination des effets et des contraintes maxima, la
stabilité au flambement, les assemblages.
Dès l'obtention de l'accord de l'Architecte, et du Bureau de Contrôle, toutes les indications ci-dessus mentionnées
doivent être fournies à l'entreprise de GROS OEUVRE.
Ces plans seront établis et mis au point en liaison avec les entreprises tous corps d'état, et notamment les titulaires des
lots GROS-OEUVRE-MACONNERIE, COUVERTURE, MENUISERIE, ELECTRICITE, CHAUFFAGE, FAUX PLAFONDS
et CLOISONS.
L'entrepreneur devra se conformer aux modifications que ceux-ci pourraient juger utile d'apporter aux dessins et en tenir
compte dans l'exécution, que devra respecter scrupuleusement les pièces graphiques définitivement retenues. Il est
précisé que les modifications de mise au point ne pourront donner lieu à aucun supplément de prix.
Figureront notamment sur les plans :

- les plans de montage et de fabrication, dimensionnements intégrant les stabilités, les fixations, boulons, assemblages,
dilatations, etc.
- les retombées et encombrements côtés des ouvrages, les réservations,

- les détails singuliers nécessaires aux autres corps d'état et au présent lot, pour assurer le repos des ouvrages et leur
fixation en fonction des contraintes imposées des tolérances, normes et règles de l'art.
Ces plans devront tenir compte des réservations, passages libres, et des surcharges ponctuelles ou réparties, et des
sujétions demandées par les autres corps d'état.
D) Notes de calculs
L'établissement des notes de calculs complètes est dû par l'entreprise de charpente bois pour les ouvrages neufs et
anciens nécessaires aux prestations du présent lot.
Ces notes de calculs seront établies pour les ouvrages sur réhabilitation à partir du relevé complémentaire de
l'entreprise, de l'analyse et du contrôle des structures que l'entrepreneur aura réalisé préalablement.
L'entrepreneur devra justifier la stabilité générale des structures des ouvrages en cas d'existants, repris après
modification.
L'entrepreneur sera responsable de la stabilité de ses ouvrages, et devra toutes justifications qui lui seront demandées.
Ces éléments intégreront les sujétions de stabilité au montage, de fixation des charpentes du présent lot et des
ouvrages des autres corps d'état décrits dans le CCTP.
Les études seront conduites en intégrant et en tenant compte des différents types de structure existants ou à créer, et
de la nécessité de renforcement éventuel des ouvrages métalliques en place.
La charpente sera calculée pour prendre appui soit sur des ouvrages neufs (ou existants), en ménageant les dilatations
nécessaires au gros-oeuvre ou entre bâtiments.
L'entrepreneur devra fournir tous calculs des descentes des charges en détaillant les différents types de charges
(permanentes, exploitation, installations, surcharges climatiques, etc.), la manière dont les efforts sont appliqués
(excentricité, ...), et les tolérances. L'entreprise devra par ailleurs, tenir compte des flèches maximum admissibles
(tassements de fonction), pour ses propres ouvrages, et ceux des autres corps d'état fixés ou suspendus à partir des
éléments de charpente.
L'entrepreneur devra fournir au couvreur et au gros-oeuvre, les éléments de calepinage et de fixation avant le début de
la charpente, afin que les entre-axes des pannes et chevronnage du lot CHARPENTE permettent la pose de couverture.
ne sera payé aucun supplément par suite d'une mauvaise coordination avec les entreprises.
Parallèlement, les entrepreneurs chargés des lots GROS-OEUVRE-MACONNERIE, COUVERTURE, ELECTRICITE,
CHAUFFAGE, FAUX PLAFONDS, CLOISONS, devront remettre à l'entrepreneur du présent lot leurs plans de détails
intégrant les différents dispositifs de fixation, réservations, et de repos des ouvrages, pour approbation, qui les
complétera en fonction des demandes, et les transmettra au contrôleur technique pour avis.
Ils remettront également dans les mêmes conditions à l'entrepreneur du présent lot, toutes les précisions nécessaires
aux repos et raccordement des ouvrages d'étanchéité, relevés, réservations.
E) Réception, conformité des supports :

de ses dessins et plans, visés comme il est dit à l'article précédent.
L'entrepreneur s'assurera également que l'état du chantier est conforme et lui permet ainsi de mettre ses travaux à
exécution.
S'il n'en est pas ainsi, il en avisera par écrit l'Architecte, au plus tard avant la date définie à l'alinéa qui précède.
acceptation des supports.
Préalablement à l'exécution et pendant la période préparatoire, l'entreprise communiquera au couvreur, les dispositions
constructives des supports de couverture.
L'entrepreneur fournira dans le cadre du planning les éléments de charges et d'implantation pour l'étude des fondations
du lot GROS-OEUVRE.
Le charpentier obtiendra les notes de calculs de l'entrepreneur du lot Gros Oeuvre et les contrôlera afin de s'assurer
que les descentes de charges ont bien été prises en compte.
L'entrepreneur n'apportera aucune modification à la conception de base définie par le dossier d'exécution sans
l'approbation écrite du Maître d'Oeuvre et du Bureau de Contrôle.
Avant le début des travaux et pendant la période préparatoire, l'entrepreneur devra fournir à l'Architecte, un dossier
d'études intégrant les plans d'exécution et de fabrication, et les notes de calculs visées par le Bureau de Contrôle.
L'entrepreneur devra assurer toutes les dispositions transitoires pendant les travaux.
Ces dispositions comprennent :
- les stabilités provisoires nécessaires au montage des ouvrages,
- les étaiements, croisillons, blindages, chevalements, et toutes sujétions de sous-œuvre pour assurer la stabilité des
charpentes des bâtiments ou parties d'ouvrages existants s'il y a lieu pendant les travaux de restructuration dus par le
présent lot.
L'entrepreneur assumera le réglage et le montage de sa charpente par ses propres moyens et à ses frais. Les
fournitures, poses et scellements des appuis et ancrages dans les arases du lot GROS-OEUVRE seront exécutés et
fournis par l'entreprise.

2.1.7 Mise à exécution des travaux
La mise à exécution des travaux en atelier, est fixée par ordre de service.
La date de réception de cet ordre constitue le point de départ du délai d'exécution imparti par le marché. Les travaux de
montage doivent être entrepris à la date fixée par le marché ou par le calendrier d'exécution annexé à celui-ci sans qu'il
y ait lieu à nouvel ordre de service.
Avant le montage, l'entrepreneur doit s'assurer que l'état du chantier lui permet de commencer ses travaux ; il doit
notamment vérifier l'implantation des appuis de tout genre sur lesquels reposeront ses ouvrages.
S'il constate que cet état ne lui permet pas de commencer ses travaux, il doit en aviser par écrit l'Architecte, au plus tard
à la date prescrite pour le début des travaux de montage.
2.1.8 Essais et contrôles
Sur demande éventuelle du bureau de contrôle ou de l'Architecte, l'entrepreneur pourra être amené à fournir les essais.
Il pourra être éventuellement demandé des essais d'aptitude au sondage défini au Cahier des Charges DTU. Les frais
inhérents aux prélèvements, essais et épreuves éventuellement demandés sont à la charge de l'entrepreneur.
Enfin, il est précisé que le fait d'avoir exécuté les travaux constitue une acceptation sans réserve des supports exécutés
par les entrepreneurs de GROS-OEUVRE pour les travaux neufs, et une appréciation parfaite des supports pour les
travaux à partir de supports anciens.
2.1.9 Sécurité des travailleurs
L'entreprise du présent lot doit les dispositifs des mesures de sécurité à prendre conformément à la réglementation en
vigueur pour assurer la protection des travailleurs, notamment la mise en place de garde-corps, filets de sécurité
provisoires, etc., et au décret 65.48 du 8 Janvier 1995.
Elle prendra contact avec l'entreprise de GROS OEUVRE pour étudier avec celle-ci les dispositions à prendre pour la
fixation des éléments de protection.
Cette sécurité s'implique pendant les travaux et pour la maintenance ultérieure.
2.1.10 Réception - Garantie - Obligations de résultat - Plan contrôle qualité
RECEPTION - GARANTIE
La réception des ouvrages n'est prononcée que s'ils satisfont en tous points aux conditions prescrites, notamment aux
conditions définies au chapitre VII du Cahier des Charges, DTU.

exemplaires papiers + 2 exemplaires numériques sur clé USB ou CD-ROM au format PDF, comprenant :
- le dossier de récolement des ouvrages exécutés avec notes de calculs,
- les PV d'essais,
- la mise à jour de tous plans d'exécution,
- les essais et certificat de conformité auto-contrôle de l'entreprise demandés par le bureau de contrôle,
- un exemplaire reproductible plié des plans d'exécution,
- le certificat de traitement des bois.
OBLIGATION DE RESULTAT
concernent.
La synthèse des résultats est établie par l'Architecte.
PLAN DE CONTROLE QUALITE

Avant l'exécution et pendant la période préparatoire, il sera mis en place un plan d'action qualité entre l'entrepreneur, le
titulaire du procédé, l'Architecte et le Bureau de Contrôle.
L'entrepreneur devra désigner les responsables qualité intervenant sur le chantier, et chargés des auto-contrôles.
Ce plan d'action qualité sera consigné sur des fiches spécifiques dressées par l'entreprise, définissant les opérations et
les intervenants.

2.1.11 Qualité des matériaux - Traitement des bois
Qualité des bois de charpente

Ils seront toujours de la meilleure espèce demandée. L'emploi de sapin de pays est interdit.
Ils ne devront présenter aucune trace de gélivure, roulure, cadranure, fente et fracture. Il sera admis de légères fentes à
la condition qu'elles ne compromettent pas la solidité de l'ouvrage. Les bois seront équarris à mi-arêtes sans flache.
Ils seront exempts de piqûres ou gros trous de vers.
Ils ne devront présenter aucune trace de pourriture.
L'aubier ne sera, en aucun cas, admis pour les pièces de charpente en chêne travaillant à un taux de fatigue élevé.
Seuls les bois neufs seront employés.
Les bois de charpente auront un degré d'humidité compris entre 13 et 17 % d'humidité moyenne dite humidité normale.
Elle ne devra pas dépasser plus de 20 %, au moment de sa mise en oeuvre.
Hormis les poinçons, qui seront toujours en chêne, les bois de charpente, seront en sapin des VOSGES ou du JURA
catégorie II.
Traitement des bois de charpente

Ils seront conformes aux articles 4.11 et 4.12 du DTU 31.1.
Tous les bois employés seront traités par immersion avec un produit (fongicide et insecticide).
Les bois prêts à être assemblés, seront traités avec des solutions de phénolchlore de d'H.C.H. dans les solvants
organiques du type XYLOPHENE ou tout autre produit similaire agréé par l'Architecte, et le Centre Technique du Bois
(CTB), (xylophène SOR ou similaire). Label CTBF ne tachant pas les matériaux poreux.
En fin de travaux, l'entrepreneur devra fournir à l'Architecte un certificat indiquant la nature du traitement appliqué, et la
référence du produit employé.
Clouterie et ferrement
Tous les ferrements des combles seront à la charge de l'entreprise tels que : étriers, corbeaux, plate bandes, harpons,
tirants, ancres avec emploi de clous et vis à tête ; etc. afin de pouvoir livrer la charpente complète prête à recevoir les
couvreurs. Les fers recevront avant la pose, 1 couche d'antirouille, sur toutes leurs faces. Prévoir les sabots d'ancrage
métalliques de reprise de fermes aux endroits nécessités par la conception de la charpente.
Normes FLE 24.2, NFA 35.501, NFE 27.005 boulonnerie.
Panneaux dérivés du bois

Les panneaux de contreplaqué devront provenir obligatoirement d'usine ayant obtenu la marque C.T.B.X. de même
pour les panneaux de particules la marque C.T.B.H. sera exigée.
Épaisseur :
L'épaisseur des panneaux dérivés du bois sera calculée pour que la flèche instantanée sous charge soit au plus égale
au 1/400e de la portée et pour que le coefficient de sécurité à la rupture soit au moins égal à 5. Le module d'élasticité et
la contrainte de rupture résulteront des essais effectués conformément aux normes NFB 54.161, NFB 51.224 et NFB
51.324, NFB 54.171, NFB 51.172, NFB 51.200, NFB 51.290, NFB 54.100.
2.1.12 Mise en oeuvre des charpentes
L'entrepreneur devra s'assurer que l'état du chantier lui permet de commencer ses travaux. Il doit notamment vérifier
l'implantation des appuis de tous genres sur lesquels reposeront ses ouvrages.
La mise en oeuvre sera faite avec le plus grand soin, tant pour assurer une réalisation correcte que pour éviter toute
détérioration aux ouvrages des autres corps d'état.
Toutes dispositions devront être prises pendant la mise en oeuvre pour assurer la sécurité, non seulement du personnel
de montage, mais également des ouvriers travaillant sur le chantier au voisinage des installations de charpente.
L'entrepreneur de charpente restera seul et entièrement responsable des inconvénients de toutes sortes qui pourraient
se produire après mise en oeuvre des bois par suite de leur mauvaise qualité, alors même qu'au moment de l'emploi,
les bois n'auraient présenté aucune tare.
Les coupes seront absolument bien ajustées. La section des bois sera calculée avec les coefficients de sécurité
réglementaire. Le charpentier devra prévoir tous les accessoires en fourniture et pose.
Il sera prévu en surplus, toutes entailles ou façon quelconque pour assurer la parfaite liaison de la charpente avec la
maçonnerie, les assemblages, pour trémies, pénétrations, chaînages, etc.
Le charpentier devra le scellement de toutes les pièces à la maçonnerie avec arase à 0.02 des finis.
L'entrepreneur devra se mettre en rapport avec le maçon pour réservations de scellements et donnera à cette
entreprise tous renseignements en temps utile pour repos, scellement, façon et côtes de maçonneries à exécuter en
liaison avec la charpente, charges à supporter sur ces maçonneries.
Avant de procéder au tracé des épures, et à toute exécution, l'entrepreneur vérifiera sur place, les implantations et
aplomb des ouvrages sur lesquels la charpente devra prendre appui ; il vérifiera les côtes et dessins d'exécution.
Les pièces de charpente seront assemblées et montées sur l'épure, le percement des trous de boulons sera
obligatoirement effectué à ce moment là ; dans la mesure du possible, le levage et la mise en place s'effectueront sans
que les pièces soient démontées. Les bois à vives arêtes seront coupés d'équerre à leur extrémité.
. Contreventement :
Le contreventement de la charpente et des pignons maçonnés sera assuré de telle sorte qu'il équilibre les efforts
d'entraînement dus au vent.

. Chevronnage :
Le chevronnage sera exécuté autant que possible avec les chevrons d'une seule pièce fortement cloués sur le faîtage,
les pannes et les sablières.
. Joints :
Lorsque les pannes seront apparentes elles devront s'assembler en continuité au moyen d'un enture biaise type "trait
de jupiter".
. Scellements :
Les pannes seront maintenues en place par une masse suffisante de maçonnerie ou de préférence ancrées dans le
chaînage B.A. de la pointe ; si elles ne sont pas en saillie sur le pignon, on vérifiera l'existence d'un vide suffisant (3 cm
minimum) entre l'about de la panne et l'enduit extérieur de manière à éviter l'éclatement de celui-ci.
Les scellements du type précédent dit "scellement humide" seront à la charge de l'entreprise de GROS OEUVRE.
Les scellements du type étrier métallique dit "scellement sec" seront à la charge du présent lot.
. Trémies :
Dans le cas d'une trémie (pour passage de cheminée, renfort lucarne, vélux par exemple), il faudra prévoir un chevêtre
reposant sur des bois ou fermettes doublées et reprenant la fermette coupée. La distance entre toutes pièces de
charpente et le nu intérieur, un conduit de fumée ne sera jamais inférieure à 0.16.
Réception des supports

Avant toute exécution, l'entrepreneur procédera à un relevé des existants, pour les supports neufs et sujétions des
bâtiments existants.
Réservations, scellements
L'entrepreneur fera son affaire de toutes sujétions de fixation sur les poutres et murs en béton existants. Ces fixations
seront réalisées à l'aide de chevilles acier et boulons, des platines supports devront être prévues pour tenir compte du
positionnement des armatures des poutres. Seront dus toutes réservations trémies, chevêtres.
Implantation
L'entrepreneur devra réaliser sous sa propre responsabilité, l'implantation de ses ouvrages à partir des repères qui lui
sont fournis et qu'il aura contrôlés.
Tolérances
Les déformations admissibles seront conformes aux spécifications des règles CB 71, en tenant compte des
sollicitations et du flutage. Les tolérances d'implantation seront conformes aux règles CB 71.
Lors du montage, l'entrepreneur prendra toutes mesures pour assurer le réglage et l'assemblage de la charpente, en
respectant en particulier les chapitres V, VI, et VII du DTU 31.
L'amplitude globale de déformation ne doit pas excéder 1/150 de la portée.
Pour les pannes, cette amplitude par dérogation au DTU, sera égale au 1/200ème.
2.2 DESCRIPTION CHARPENTE
CONCEPTION
La charpente générale de conception industrialisée permettant selon plans, l'aménagement des encombrements et des
volumes requis, sera réalisée en bois de type feuillus ou résineux de première qualité.
Seront prévus tous les travaux et fournitures nécessaires à la bonne finition des travaux, même s'ils ne sont pas décrits
explicitement (bois de calage, chevêtres, échantignolles, coyaux, lambourdes, pièces d'appuis, pièces de
contreventement, etc.). Les assemblages seront du type boulonnés pour ceux qui travaillent en traction et à
embrèvements ou tenons pour ceux qui travaillent en compression.
Pour combles
La charpente sera conçue pour supporter :
- la couverture en tuiles, se reporter au lot
- les faux plafonds et plafonds des locaux et l’isolation (espacement supports : 0,60)
- les surcharges climatiques (règles NV),
- les surcharges ponctuelles – VMC simple et double flux, lustrerie, chevêtre de conduits de fumée et d'extraction, etc.
- les velux de désenfumage s’il y a lieu.
Prévoir les sujétions de greffage et renforts pour charpente asymétrique selon plans.
Classement : 5ème catégorie de type N.
Charpentes industrialisées
Ces charpentes assureront le contreventement des murs de façades. Selon plan PRO et coupes.
- Fermette type A : symétrique
- Fermette type B : asymétrique
- Fermette type C : pour combles aménageable

Charpentes massives
Concerne les modifications et reprise au droit du auvent existant, selon plan PRO et coupes :
L’entrepreneur du présent lot devra prendre en considération dans sa note de calcul la reprise des efforts de la
maçonnerie (constitués par les murs de façades et les refends) (voir CCTP du lot GROS ŒUVRE).
Les murs de façades et les refends du Gros Oeuvre ne sont pas autostables et seront donc repris en tête par le présent
lot.
2.2.1 CHARPENTE INDUSTRIALISEE
Charpente en fermettes symétriques et asymétriques en résineux, comprenant :

- les fermettes courantes normales, spéciales ou renforcées, espacées tous les 0.50 à 0.60 d'axe en axe et composées
des entraits, des arbalétriers, des fiches, des goussets en contreplaqué marine et plaques métalliques, assemblage
sous presse hydraulique, etc.,
- les contreventements en tous sens et nécessaires à la stabilité,
- les échelles de mur et de rive,
- les tasseaux noyés dans l'arase des pignons et sur sablière,
- les triangles de pénétration de noue,
- les tasseaux de plafonds nécessaires contre la rive des murs,
- les renforts au droit des pénétrations de toiture, (jouées, extractions, conduits), renforts d'arbas, prolonges, etc.
- les arêtiers,
- les noues,
- les brisis
- les chaises.
Mise en place sur les murs, de tasseaux 50 X 50 pour fixation en rive des plafonds. Position à déterminer en accord
avec le lot PLATRERIE.
Prévoir tous bois de renfort nécessaires à la parfaite exécution.
Suivant indications des plans, prolonges d'arbalétriers jusqu'au niveau des égouts.
La conception et la construction de ces fermettes seront soumises à l'agrément du bureau de contrôle.
Les entraits et les arbalétriers devront être conçus pour recevoir les suspentes des plafonds prévus au lot PLATRERIE,
la lustrerie, les faux-plafond, la VMC (réseaux et bouches), etc. et tenir compte de l'épaisseur des isolants pour
ménager les ventilations réglementaires de la sous-toiture.
L’ensemble de la charpente sera dimensionnée pour reprendre le poids des faux plafonds, de l’isolant mis en œuvre,
ainsi que les charges émises par les lot COUVERTURE, VENTILATION, ÉLECTRICITÉ, selon plans.
Une attention sera particulière pour les fermettes de type C, qui reprendront en plus le poids des groupes VMC (simple
et double-flux), du plancher au présent lot, des cloisons et plafonds placo du local VMC.
2.2.1.1 Fermettes triangulées
Les fermettes reprendront les plafonds, les voligeages et les contreventements des murs façades.
Fermette de type A :
- fermette symétrique pour combles non aménagés, selon plans.
- longueur 7.16 m
- hauteur : 2.67 m au faîtage
- pente symétrique : 35°
- débord de couverture : 0.20 m
- Localisation : partie courante au dessus de la Salle de restauration
Fermette de type B :
- fermette asymétrique pour combles non aménagés, selon plans.
- longueur 6.27 m
- Localisation : au dessus du Vestiaire, WC PMR, WC petits
Fermette de type C :
- fermette symétrique pour combles aménagés, selon plans.
- longueur 6.27 m

- les fermette seront doublées et renforcées pour reprendre les charges du local VMC (500 kg / m²)
- Localisation : au droit du local VMC
Comprend les demi-fermes pour arêtier et noue.
Localisation:
Selon plan PRO et coupes : pour l'ensemble du bâtiment à construire.
2.2.1.2 Charpente sapin pour contreventement
Pièces de bois en sapin, dimensionnées pour contreventer l’ensemble de la charpente.

Prendre en considération les efforts engendrés par la maçonnerie.
Les murs de façades et les refends du gros oeuvre ne sont pas auto-stables et seront donc repris en tête par
le présent lot.
Localisation:
Selon plans PRO : Pour l'ensemble de la charpente industrialisée
2.2.1.3 Chevron de rive
Fourniture et pose de chevrons de rive en sapin, de sections 60 x 80 à 100 x 80 mm, comprenant toutes
sujétions de pose et de scellement à partir de l'arase en béton du lot GROS OEUVRE.
Localisation:
Selon plans PRO : Pignons de la construction
2.2.2 CHARPENTE TRADITIONNELLE
CONCEPTION
Les caractéristiques de ces charpentes sont composées de fermes triangulées assemblées et boulonnées comprenant
:
- les arêtiers et arbalétriers
- les entraits moisés, reprenant le solivage des plafonds,
- les contrefiches et jambes de force,
- les moises de roulement,
- les poinçons chêne,
- les liens de faîtage en sapin,
- les noues et fonçures sapin,
- les tirants métalliques, selon le cas de figure.
Fermes traditionnelles et fermes à entrait retroussé, jambes de force avec blochets moisés, tirant métallique, semelles
pour les combles aménagées, traités corroyés s’ils sont visibles dans les pièces, conception selon plan et coupe.
Suivant plan de charpente de l'entrepreneur à soumettre à l'avis de l'Architecte avec note de calcul.
Note : Tout sera mis en œuvre pour que les résultantes des efforts issus de la charpente ne soient que des
efforts verticaux. Aucun effort horizontal ne sera repris par la maçonnerie.
BOIS DE CHARPENTE APPARENTS

Les bois de charpente qui se trouveront apparents dans les pièces ou locaux avec sous plafonds rampants, seront
corroyés sur les parties vues. Ces parties de charpente seront étudiées pour satisfaire à l'aspect esthétique et seront
destinées à être traitées en lazure ou en peinture laquée par le peintre.
Les bois seront imprimés préalablement au droit des assemblages par le peintre avant montage.
2.2.2.1 Reprise de la charpente du Préau
Pour la modification et les reprises du auvent existant, après démolition de l'appentis, dépose de la couverture et de la
zinguerie par le lot MACONNERIE et construction de la nouvelle cantine.
Comprenant toutes coupes et ajustement des bois pour reprise :

- de la panne faîtière,
- les cours de pannes courantes et d'égout
- les sablières y compris leurs fixations sur la maçonnerie.
- les liens et fiches de contreventement
- le voligeage de sous-face
- l'habillage bois en façade sur la cour de récréation.

Les pannes prendront appuis sur le pignon créé, avec glissement pour la désolidarisation des 2 bâtiments
Les pannes seront de section suffisante et renforcées selon les grandes portées, les tolérances de flexion ne devant
pas déroger aux limites définies par le règlement CB 71, 1/3000ème.
Les parties de pannes ou bois, qui resteront apparentes seront corroyées.
Localisation:
Selon plan PRO et coupes, en comparaison avec l'état actuel : concerne le Préau existant.
2.2.2.2 Reprise et adaptation de la charpente de l'annexe Est
Pour la modification et les reprises de la couverture l'annexe existant Est, après démolition de l'appentis, dépose de la
couverture et de la zinguerie par le lot MACONNERIE et construction de la nouvelle cantine.
Comprenant toutes coupes et ajustement des bois pour reprise :

- des chevrons sur indication du lot COUVERTURE, ou remplacement par des neufs.
- les sablières y compris leurs fixations sur la maçonnerie.
Prévoir la désolidarisation des 2 bâtiments

Les pannes seront de section suffisante et renforcées selon les grandes portées, les tolérances de flexion ne devant
pas déroger aux limites définies par le règlement CB 71, 1/3000ème.
Les parties de pannes ou bois, qui resteront apparentes seront corroyées.

Localisation:
Selon plan PRO et coupes, en comparaison avec l'état actuel : pour reprise de la couverture au droit de l'annexe
démolie par le lot MACONNERIE.
2.2.3 OUVRAGES DIVERS ET LINEAIRES
2.2.3.1 Trémies - Chevêtres
L'entreprise de charpente devra prévoir les chevêtres et renforts permettant le passage des sorties VMC, conduit de
cheminée, ventilations des chutes et trappes d'accès. Comprendre toutes plus-values et sujétions annexes.
Localisation:
Selon plans PRO, pour :
- extraction VMC simple flux,
- extraction VMC double flux,
- extraction de la hotte de l'office,
- sortie de décompression,
2.2.3.2 Planches de rives
Planche en sapin de 220 mm de hauteur, et de 18 mm d'épaisseur avec 1 congé en partie basse, clouée sur chevrons.
Les planches de rives seront décalées des murs conformément aux plans.
Les planches de rives seront complètement habillées en zinc par le lot COUVERTURE, avec ourlet
rechassé.
NOTE: les planches de rives seront livrées et posées avec une couche d'impression aux 2 faces par le présent lot.
Localisation:
Selon plan PRO : pour toiture à 2 pans du bâtiment :
- Pignon de la façade Sud
- Pignon de la façade Est
2.2.3.3 Planches d'égouts
En sapin 220/18 corroyés 1 congé en partie basse, sur le dessus, chanlatte sapin 6/8 de basculement des tuiles.
NOTE: les planches d'égout, seront livrées et posées avec une couche d'impression aux 2 faces par le présent lot.
Localisation:
Selon plan PRO : pour égout de toiture à 2 pans du bâtiment.
- Façade Ouest
- Façade Sud
- Façade Nord

- Façade Est
2.2.3.4 Fond de noue
En planches sapin à la demande du couvreur pour pénétration des volumes de couverture du bâtiment.
Localisation:
Selon plans PRO et plan de charpente : sur la longueur de l'intersection des volumes de couverture du bâtiment
2.2.3.5 Sous-face de toit
Fourniture et pose d'habillage en sous-face en bois avec rainure et languettes ou constituée de frises rainurées en pin,
mouchette, panneaux CTBX rainurés, ou équivalent, de qualité extérieure, comprenant :
- ossature secondaire en sapin du nord traité avant pose par produit fongicide et insecticide homologue CTBF
permettant un emploi de type 3,
- fixations adaptées à l'ossature primaire,
- accessoires de fixations nécessaires en acier galvanisé,
- panneaux d'habillage de sous-face,
- habillage vertical des abouts de saillies.
La pose sera horizontale et décalée de l’égout de pour permettre la ventilation du comble.

En atelier, les panneaux seront protégés aux deux faces compris chants par primaire adapté. La finition sera réalisée
sur chantier par le lot PEINTURE, après pose des panneaux par le présent lot. Teinte au choix de l'Architecte.
Compris toutes sujétions suivant DTU 41.2 - revêtements extérieurs en bois.
Ils seront livrés et posés par le présent lot avec une couche d'impression.
Localisation:
Selon plans PRO : saillies de toit du bâtiment, sur la longueur des façades
2.2.3.6 Solivage sapin
Ces charpentes seront conçues pour supporter une surcharge d’exploitation de 500 kg/m2. Elles seront destinées à
recevoir :
- les profils primaires et secondaires, les plafonds, l'isolation, les cloisons du lot PLÂTRERIE
- le plancher du présent lot
- les poids des groupes VMC double et simple flux
- les charges des réseaux VMC et chauffage / rafraichissement
- les bouches de soufflage, de reprise, les cassettes clim
- l'appareillage, les luminaires et les réseaux du lot ELECTRICITE
Les sections seront suffisantes pour supporter les poids morts énumérés ci-dessus.
Section indicative 8/16 à 8/20 selon portée et charge admissible. Le solivage sera étrésillonné à raison d’un
espacement maximum de 0,40 ml.
Note : l’entrepreneur devra prévoir les sujétions et apport de bois complémentaires, porte solives ou autre, selon la
charge d'exploitation.
Localisation:
Selon plans PRO et coupes CC : pour support de plancher du groupe double flux et des réseaux du local VMC en
combles, au dessus de la Salle de restauration
2.2.3.7 Plancher technique
Plancher en panneaux rainurés CTBX de 27 mm, en une ou deux couches selon calcul de l'entreprise pour
support du groupe VMC double flux (500 kg / m²).
Fixation par vis inox sur le solivage de présent lot.
Pose en couche croisée dans le cas d'une double nappe.
Localisation:
Selon plans PRO et coupe CC :
- plancher du local VMC en comble (3.30 x 2.20 ml environ)
- plancher technique de circulation du comble non aménagé (largeur 1 ml sur la longueur selon plans)

2.2.3.8 Ventilation du combles
L’entrepreneur prendra toutes les dispositions avec le couvreur et le lot PLATRERIE pour assurer la
ventilation du comble, selon DTU.
2.2.3.9 Echafaudage
Localisation:
A la charge du lot MACONNERIE pour le bâtiment principal.
A la charge du présent lot pour les reprises de charpente des travaux sur existant

Dossier n° 53120
LOT N°3
COUVERTURE TUILE - ZINGUERIE
LOT N°3 : COUVERTURE TUILE - ZINGUERIE
TABLE DES MATIERES

3.1.2 Rappel des normes et règlements 2
3.1.7 Mise à exécution des travaux 5
3.1.8 Essais et contrôles 5
3.1.10 Réception - Obligation de résultat 6
3.1.11 Portée des plans et du CCTP, prix du marché 6
3.2 TRAVAUX NEUFS 6

3.2.1 COUVERTURE TUILE TERRE CUITE 7
3.2.1.1 Tuile plate neuve 7
3.2.1.2 Ecran souple sous toiture 7
3.2.1.3 Egouts droits 8
3.2.1.4 Rives latérales 8
3.2.1.5 Faîtage et arêtier terre cuite 8
3.2.1.6 Noue 2 revers 8
3.2.1.7 Pénétrations discontinues 8
3.2.1.7.1 Sortie de décompression 8
3.2.1.7.2 Extraction VMC 9
3.2.1.7.3 Sortie de hotte 9
3.2.1.8 Ventilation de combles 9
3.2.1.8.1 Tuiles châtières 9
3.2.2 DEP - GOUTTIERES 10
3.2.2.1 Gouttière pendante ½ ronde 10
3.2.2.2 Tuyaux de descente 10
3.2.2.3 Dauphins 11
3.3 TRAVAUX SUR EXISTANT 11

3.3.1 Reprise de couverture 11
3.3.2 Solin zinc 11
3.3.3 Reprise de gouttière 11
3.3.4 Tuyaux de descente 12
3.3.5 Dauphins 12
3.4 DIVERS 12
3.4.1 Gravois 12
3.4.2 Echafaudage 12
3.4.3 Etudes et divers, DOE 12

Le présent devis descriptif a pour objet les travaux de couverture tuiles, zinguerie, et ouvrages annexes relatifs à
l'opération citée en objet. Les travaux comprennent notamment :
- Connaissance du projet
- Rappel des normes et règlements
- Consistance générale des travaux
- Visite sur place
- Documents à fournir - Plans d'exécution - Coordination
- Dispositions transitoires pendant les travaux
- Mise à exécution des travaux
- Essais et contrôles
- Sécurité des travailleurs
- Réception - Obligation de résultat
- Portée des plans et du CCTP - Prix du marché
déceler.
3.1.2 Rappel des normes et règlements
Documents de références aux normes et DTU, notamment :

les ouvrages décrits dans le présent document devront répondre, sans exception ni dérogation, aux Normes et
Règlements applicables en FRANCE, dans leur plus récentes parutions, et en particulier :
Documents DTU :
DTU 31.1 : Charpente bois,
DTU 31.3 : Charpentes en bois assemblées par connecteurs métalliques ou goussets,
DTU 40.21 : couverture en tuiles de terre cuite à emboîtement ou à glissement à relief,
DTU 40.211 : Couvertures en tuiles de terre cuite à emboitement à pureau plat,
DTU 40.23 : Couvertures en tuiles plates de terre cuite
DTU 40.29 : mise en?oeuvre des écrans de sous-toiture,
DTU 40.41 : couverture en grands éléments et feuilles de zinc,
DTU 40.5 : travaux d'évacuation des eaux pluviales.
Normes françaises homologuées :

NF EN 1024 : Tuiles de terre cuite pour pose en discontinu,
NF EN 1304 : Tuiles et accessoires en terre cuite,
NF EN 538 : Tuiles en terre cuite pour pose en discontinu,
NF EN 539 : Tuiles de terre cuite pour pose en discontinu - Détermination des caractéristiques physiques
NF P31-301 : Tuiles de terre cuite à emboîtement ou à glissement
NF EN 12200-1 : Systèmes de canalisations de descentes d'eaux pluviales en plastique à usage externe en aérien
NF EN 1462 : Crochets de gouttières pendantes
NF EN 607 : Gouttières pendantes et leurs raccords en PVC-U
NF EN 612 : Gouttières pendantes à ourlet et descentes d'eaux pluviales en métal laminé
NF P36-402 : Gouttières, équerres et naissances métalliques
NF P36-403 : Tuyaux, coudes et cuvettes métalliques
NF EN 517 : Accessoires préfabriqués pour couverture - Crochets de sécurité
NF P37-404 : Supports de gouttière dite "à l'anglaise"
NF P37-407 : Chassis de toiture à gouttière et coffre pour combles en ardoises et tuiles plates
NF P37-408 : Chassis de toiture à jet d'eau dit "chassis parisien" en tôle soudée ou rivée
NF P37-409 : Chassis de toiture - Accessoires - Dimensions
NF P37-410 : Accessoires de couverture - Chatières à grille métalliques
NF P37-414 : Colliers à boulons en tôle ou en feuillard embouti, à tige rapportée
NF P37-415 : Colliers à boulons en feuillard, à tige rapportée
NF P37-416 : Colliers à boulons en feuillard à tige développée
NF P34-402 : Couverture - Métal - Bandes métalliques façonnées
NF P34-403 : Couverture - Métal - Couvre-joints métalliques
NF EN 988 : Zinc et alliages de zinc - spécifications pour produits laminés plats pour le bâtiment.
NF EN 501 : Produits de couvertures en tôle métalliques - spécifications pour les produits de couverture en feuille de

zinc totalement supportées.

NF E 27.951 pour les pointes
NF E 25.604 pour les vis à bois
Les bois seront conformes aux normes :

NF B 50.01.50.003
NF B 51.002 (sec à l'air) (51.001 - 51.004 - 51.007 - 51.011 - 51.0012)
NF B 52.001 (qualité "bois sains") et traitement CTBF,
NF B 53.002 (arêtes vives alignées) (53.001 - 53.007 - 53.008 - 53.011 - 53.014 - 53.501 - 53.502)
FDP 20.402
Revêtement de façade en zinc et ossature secondaire :

- Cahier CSTB 3251 de septembre 2000. Note d'information N° 6 : définitions, exigences et critères de traditionalité
applicables aux bardages rapportés
- Cahier CSTB 3316 de janvier-Février 2001 : ossature bois et isolation thermique des bardages rapportés faisant l'objet
d'un avis technique
- Cahier CSTB 3194 de janvier-Février 2000 : ossature métallique et isolation thermique des bardages rapportés faisant
l'objet d'un avis technique-Conditions générales de conception et de mise en œuvre
- règles professionnelles pour la fabrication et la mise en œuvre des bardages métalliques (CITAG, SNFA, SNPPA)
- guide des prescriptions et de pose du profil à emboitement
Couverture zinc :
DTU 40.41 de septembre 2004 «Couverture par éléments métalliques en feuilles et longues feuilles en zinc»
Et d'une manière générale, tous les textes législatifs et réglementaires, et notamment ceux contenus dans le REEF.
Cette liste n'est pas limitative, et pour l'ensemble des textes cités ci-dessus ou non, il sera toujours fait application de la
dernière édition avec mises à jour, additifs, rectificatifs, compléments, modificatif, etc..., en vigueur à la date fixée pour
la remise des offres.
Site et charges :
Zone d'application selon altitude du site: Neige et vent : règles NV 65/67 révisé N 84 DTU P 06.002, les charges
d'entretien équivalant à une charge uniformément répartie de 75 daN/m².
Réaction au feu des matériaux :

. couverture tuiles M0 ou M1,
. distance réglementaire du feu à observer.
Seront dus au titre du présent lot, tous les travaux prévus au CCS du DTU, en particulier :
- les études et plans d'exécution de la toiture et détails d'exécution, en particulier le raccordement des ouvrages
annexes les ouvrages d'évacuations d'eaux pluviales,
- l'étude de la ventilation de la sous face de la couverture,
- les calculs des ouvrages d'évacuation des eaux pluviales,
- la fourniture et la pose des supports bois, selon les spécifications du devis descriptif,
- la fourniture et la mise en œuvre des matériaux de couverture y compris tous façonnages,
- la fourniture, le façonnage et la mise en œuvre des ouvrages d'étanchéité aux rives, aux raccordements avec les
ouvrages en maçonnerie, aux conduits de fumée, de ventilations, etc.,
- la fourniture et la pose des supports bois et formes de pente,
- l'exécution des ouvrages en plâtre ou en mortier, en raccordement sur la maçonnerie (solins, calfeutrements, etc.),
- la fourniture et la pose des matériaux d'interposition entre les parties métalliques et les maçonneries,
- la fourniture, le façonnage et la pose des éléments de couverture et des parties métalliques, aux lieux et
emplacements fixés au devis descriptif,
- les ventilations particulières, telles que les ventilations d'eaux usées.
Ils comprennent également sur prescriptions spéciales des documents particuliers du marché :
- les ouvrages d'écart de feu sur la charpente,
- la fourniture et la pose d'un écran en sous-face,
- les dispositions techniques concernant la pose en situation exposée selon les plans,
- la protection insecticide des bois utilisés,
- la réalisation de sections de ventilation et d'épaisseurs de lame d'air,
- la fourniture, le façonnage et la pose des éléments métalliques, joints de dilatation,
- la fourniture et la pose des accessoires spéciaux raccordés à la couverture,
- la fourniture, la pose et le raccordement des parties métalliques reliées ou insérées au droit du gros œuvre :
• bandes de rives, égouts, faîtages,
• entrées d'eaux pluviales (moignons, crapaudines) et trop-pleins,
• ventilations de chutes,

• fourreaux de passage des traversées de toiture (ventilation, émergences,...) reliés à l'étanchéité,

- la fourniture et la pose des descentes d'eaux pluviales, selon prescriptions et boîtes à eau,
- les recouvrements de murs maçonnerie, bandes d'entablement ou ouvrages d'acrotères façades selon prescriptions,
- le raccordement sur tous les ouvrages annexes, charpente, maçonnerie, vêture, gros œuvre,
- la protection provisoire de la couverture (platelage,...) et sa dépose rendue indispensable pour l'exécution de travaux
d'autres corps d'état,
- la fourniture et la pose des dispositifs permanents de protection contre les chutes de hauteur du personnel amené à
circuler sur la toiture.
Le marché comprendra la fourniture et pose de tous les produits et matériaux avec leur montage par tous les moyens. Il
comprendra de même, tous les travaux accessoires nécessaires à une exécution irréprochable, présentant les
garanties les plus absolues en ce qui concerne la couverture.
L'entrepreneur, avant tous travaux et remise de son offre, devra visiter le site pour se rendre compte des possibilités
a) Avant la signature du marché

L'entreprise devra fournir avant la signature du marché, les précisions ci-après :
a) composition des produits : une note détaillée donnant sans ambiguïté les caractéristiques des matériaux employés et
les avis techniques,
b) note explicative :
à fournir en outre, une notice explicative sur le mode de pose de leurs matériaux, avec croquis côtés figurant les
principaux détails de raccordement,
c) garantie :
- réparation :
pendant toute cette période, toutes les défectuosités qui viendraient à se révéler à l'usage, seront réparées par
l'entrepreneur du présent lot, à ses frais ; les remplacements nécessaires, y compris toutes les conséquences et
dommages pouvant en résulter, seraient également à la charge de l'entrepreneur,
l'entrepreneur devra préciser dans son offre, les produits couverts par une assurance particulière et donner toutes

L'entrepreneur fournira durant la période préparatoire suivant sa lettre de commande, une série de plans et documents
donnant toutes les indications sur la mise en œuvre de la couverture.
Ces plans devront être établis en liaison avec les entreprises de GROS-OEUVRE, CHARPENTE BOIS, et tout autre
corps d'état intéressé.
Figureront notamment sur ces plans :
- l'implantation :
. des descentes d'eaux pluviales avec leur diamètre, notes de calculs,
. des souches et reliefs,
. les détails des entrées d'eau, des trop-pleins, des bandes de rive et d'égout,
- la nature des différents types de couverture et des accessoires métalliques, dans tous les cas d'utilisation y compris
leur pureautage.
COORDINATION
a) Avec les autres corps de métier
L'entrepreneur devra, par lettre adressée dans les vingt jours suivant la notification du marché, remettre à l'Architecte et
au Bureau de Contrôle, en trois exemplaires, les documents et plans de détails précisant les caractéristiques des
ouvrages satisfaisant aux conditions prescrites par le marché, et notamment la nature des matériaux et leur épaisseur.
Ces dessins devront préciser les emplacements et dimensions des ouvrages à exécuter, et dispositions constructives.
Après agrément, l'Architecte fera retour d'un exemplaire de ces dessins à l'entrepreneur pour exécution ; l'entrepreneur
transmettra un exemplaire de ces dessins agréés à chacun des entrepreneurs des autres corps d'état intéressés, pour
information et exécution, si leurs ouvrages doivent être réalisés conformément aux indications portées par ces dessins.
L'entrepreneur communiquera aux lots GROS-OEUVRE, CHARPENTE, éventuellement, à l'Architecte et au Bureau de
Contrôle, ses plans de réservations de tous les ouvrages à exécuter en collaboration.
L'entrepreneur se mettra également en rapport avec le maçon pour scellement en façade, raccord des dauphins en

regard. Ancrage d'étanchéité, etc.

L'entrepreneur devra fournir au charpentier les éléments de calepinage des pureaux avant le début de la charpente.
Ces renseignements et dessins d'exécution devront être fournis en temps utile.
L'entrepreneur devra fournir au charpentier et au gros œuvre, les éléments de calepinage et de fixation avant le début
de la charpente, afin que les entre axes des ouvrages du lot CHARPENTE permettent la pose des ouvrages.
Parallèlement, les entrepreneurs chargés des lots GROS OEUVRE et CHARPENTE, devront remettre à l'entrepreneur
du présent lot leurs plans de détails pour approbation, qui les complétera en fonction du type d'étanchéité et les
transmettra au contrôleur technique.
au raccordement des ouvrages d'étanchéité avec les ouvrages de descentes d'eaux pluviales.
b) Inter entreprises
L'entrepreneur du présent lot doit assurer la coordination complète de tous ses ouvrages avec ceux des
autres corps d'état.
Toute omission générant le surcoût d'intervention d'un autre corps d'état par rapport à la prévision ou un
préjudice financier, pourra lui être directement imputé par déduction systématique de ses situations de
travaux ou décompte définitif.
Si une période d'intempéries se présentait avant la pose des descentes pluviales, tous les gueulards nécessaires à
l'évacuation des eaux de toitures seraient à la charge de l'entrepreneur du présent lot, et ce jusqu'à la pose des DEP
définitives par le présent lot.
En cas de fuite, dans les existants pendant la durée des travaux, il devra toutes les réparations et la remise en état
complète des parties dégradées (réfection tous corps d'état).
Enfin, il est précisé que le fait d'avoir exécuté les travaux de couverture constitue une acceptation sans réserve des
supports exécutés par l'entrepreneur de GROS OEUVRE et CHARPENTE.
L'entrepreneur devra la protection contre les intempéries et les dommages que pourraient occasionner les ouvriers des
3.1.7 Mise à exécution des travaux
3.1.8 Essais et contrôles
Réception des supports

de ses dessins et plans.
Dans le mois suivant la notification de l'ordre de service, l'entrepreneur soumet à l'accord de l'Architecte et de
l'organisme de contrôle, tous les plans, dessins de détail des installations envisagées, ainsi que tous les échantillons
qui lui seront demandés. Avant de commencer ses travaux sur le chantier, l'entreprise doit s'assurer que :
- la charpente est posée avec la pente prévue au plan et un écartement convenable entre chevrons pour le type de
support de couverture prévu,
- les pièces de charpente permettant de poser le support de la couverture sans désaffleurement et les écarts de feu
sont respectés,
- l'espacement des supports et l'exécution des ouvrages spéciaux de charpente sont conformes aux plans remis,
- l'arase de la maçonnerie permet de poser la couverture, sans démolition ni renformis,
- les longueurs des pièces de charpente (pannes, chevrons), permettent de réaliser les saillies de couverture prévues
au projet.
- les engravures dans les voiles en béton armé sont conformes.
S'il n'en est pas ainsi, il avise par écrit l'Architecte, au plus tard à la date fixée comme début d'exécution des travaux.
La couverture des bâtiments sera exécutée sur les supports du charpentier. Ces supports seront posées avec un

espacement défini sur les plans, et plus particulièrement au CCTP du lot CHARPENTE.
Préalablement à l'exécution et pendant la période préparatoire, l'entreprise communiquera au charpentier, les
dispositions constructives des supports de couverture.
ESSAIS - AUTO-CONTROLES
PV d'essais
L'entrepreneur devra fournir les PV d'essais au gel des tuiles et attestations de garantie égale à au moins 10 ans.
Essais
vigueur pour assurer la protection des travailleurs, notamment la mise en place de garde-corps provisoires, etc., et au
décret 65.48 du 8 Janvier 1995. Elle prendra contact avec l'entreprise de GROS OEUVRE pour étudier avec celle-ci les
dispositions à prendre pour la fixation des éléments de protection
Cette sécurité s'implique pendant les travaux et pour la maintenance ultérieure.
L'entrepreneur devra prévoir sur chaque façade et corps de bâtiment, un anneau cadmie diamètre 80 scellé en
soubassement pour amarrage des échelles lors de l'entretien.
3.1.10 Réception - Obligation de résultat
RECEPTION
Sans préjudice des conditions administratives réglant les formalités, la réception a pour objet de constater :
- l'aspect de la surface vue de la couverture,
- la conformité de cette couverture aux prescriptions du cahier des charges et du devis descriptif.

exemplaires papiers + 2 exemplaires numériques sur clé USB ou CD-ROM, au format PDF, comprenant :
- les PV d'essais et tenue au feu si besoin,
- le PV au gel et garantie des matériaux de couverture,
- les notices techniques avec bons de garantie, provenance, avis techniques,
- les certificats de conformité, d'auto-contrôle de l'entreprise et demandés par le bureau de contrôle,
OBLIGATION DE RESULTAT
concernent. La synthèse des résultats est soumise à l'Architecte.
3.1.11 Portée des plans et du CCTP, prix du marché
3.2 TRAVAUX NEUFS

3.2.1 COUVERTURE TUILE TERRE CUITE
Couverture en tuile plate terre cuite, conforme à la norme 31.306 agréée par le CSBTP. Fournisseur TERREAL type
RULLY, formant 31,5/16,8 ou équivalent.
Ton et modèle à faire agréer par l'architecte dans la gamme du fabricant. Seul l'architecte étant apte à juger des
équivalences (Vieilli Bourgogne ou identique à la salle polyvalente existante).
Les tuiles bénéficieront du marquage NF. Panachage des tuiles entre palettes, pour obtenir un ensemble harmonieux.
La pose sera conforme au cahier technique du fabricant et au DTU 40.23, en particulier article 4.1 pour la zone
d'application considérée : site normal, zone 2 : tuiles au m² : 20 environ.
Pose sur liteaux bois sapin traité 40/27, ou en fonction de l'espacement des supports du lot CHARPENTE, et
conformément à l'article 4.2 du DTU.
Pannetonnage éventuel en fonction du site et norme technologique, selon article 43 du DTU, à prévoir d'office aux
égouts, rives exposées aux prises au vent.
Fourniture et pose de tous accessoires et éléments spéciaux complémentaires dans la gamme du fabricant. Utilisation
des mortiers selon article 3.4 du DTU, à raison de 150 kg de ciment et 250 kg de chaux, norme NF P 15.310 - 15.312.
Tuile Rully de chez Terreal - Teinte Vieilli Bourgogne
3.2.1.1 Tuile plate neuve
Couverture en tuile plate, terre cuite, type TERREAL Rully.

Ton Vieilli Bourgogne.
Panachage des tuiles entre palettes pour obtenir un ensemble harmonieux.
Compris fourniture et pose des liteaux bois sapin traité 40/27.
Note : la tuile sera de même nature et aspect que la couverture de la salle polyvalente
Localisation:
Selon plans PRO : pour l'ensemble du bâtiment à construire
3.2.1.2 Ecran souple sous toiture
Ecran souple interposé entre le comble et la sous-face des tuiles, réalisé conformément au DTU 40.29, et titulaire d’un
Avis Technique.
Pose fixée tendue sur chevrons et le niveau d’appuis des liteaux qui seront relevés par un contre lattage de 20 mm
cloué sur la face du chevron, et ménageant une lame d’air sous la tuile.
Comprend toutes dispositions pour assurer la ventilation des tuiles et du comble selon DTU.
Référence: FEL'X de chez SIPLAST ou techniquement équivalent, posé en recouvrement, disposition de ventilation au
faîtage.
Localisation:
Selon plans PRO : pour l'ensemble du bâtiment à construire

3.2.1.3 Egouts droits
Exécution selon le DTU 40.

Les tuiles d'égout devront présenter la même inclinaison que les autres tuiles.
Le premier rang de tuiles d'égout sera accroché en partie haute sur un liteau, tandis que sa partie basse reposera sur
un dispositif évitant le basculement (chanlatte, liteau surélevé, planche de rive égout, etc.)
Le premier rang sera constitué de tuiles courtes, entièrement recouvertes par les tuiles du second rang.
Sur planche d'égout du lot CHARPENTE, formant basculement et dont la hauteur sera définie avec le charpentier. Les
tuiles d'égout seront scellées ou pannetonnées.
Localisation:
Selon plans PRO : égouts droits sur la longueur des façades du bâtiment.
3.2.1.4 Rives latérales
Avec planches
Exécution conforme au DTU, article 44.613, disposition de la figure 14, avec planche de rive fournie, posée par le lot
CHARPENTE. Pénétration continue traitée en couloir avec noquets sous la tuile et emploi de ½ tuiles, bas de relevé,
avec pince, main courante zinc et ourlet rechassé sur extérieur. Pannetonnage des tuiles de rives : pour rives.
Coloris du zinc employé : anthra-zinc.
Localisation:
Selon plan de couverture et plans PRO : Façades Sud et Est : rives des 2 pans de toiture
3.2.1.5 Faîtage et arêtier terre cuite
En éléments de même couleur que la tuile, type ½ rond, sans bourrelet.

Ces éléments seront neufs, pas de réemploi possible.
Pose selon DTU article 4.43 (figure 12) et spécifications du fabricant. Pose des faîtières dans le sens opposé des vents
dominants par scellement et pannetonnage des tuiles. Pièces d'abouts en extrémité du faîtage. Du même fabricant que
la tuile.
Faîtage et arêtier scellé

Exécution conforme au DTU, article 44.312. Faîtière à ½ ronde, en élément de 0.40 avec embrasure et crête de coq
scellées au mortier bâtard chaux blanche. Joint entre faîtière et tuiles. Parfaite finition.
Localisation:
Selon plan de couverture et plans PRO : faîtage du bâtiment
3.2.1.6 Noue 2 revers
Exécution conforme au DTU, article 44.613, disposition de la figure 14, avec planche de rive fournie, posée par le lot
CHARPENTE. Pénétration continue traitée en couloir avec noquets sous la tuile et emploi de ½ tuiles, bas de relevé,
avec pince, main courante sur la hauteur de la planche de rive (soit 0,22 ht) et ourlet rechassé sur extérieur.
Réalisation en ANTHRA ZINC prépatiné des ETS VIEILLE MONTAGNE. Pannetonnage des tuiles de rives pour rives
droites perpendiculaires.
Localisation:
Selon plan de couverture et plans PRO : pour l'intersection des volumes de couverture.
3.2.1.7 Pénétrations discontinues
Selon DTU 40.211 article 5.5.8.2 ou avis technique, pour ouvrages isolés.
Les raccordements localisés seront traités par ouvrage métallique, ceinturant la pénétration sur laquelle la couverture
vient se raccorder, latéralement par recouvrement de 8 cm, avec épaulement des plaques de tête (3 x 3 cm) et à la
base triangle 1 x 1 cm en prévoyant une pince latérale de l'ouvrage métallique.
Sur le devant, bande métallique à goussets soudés rapportés réalisant la continuité avec parties latérales.
Sur l'arrière, bande indépendante avec besace et goussets soudés.
3.2.1.7.1 Sortie de décompression
Accessoires de même provenance que la tuile, avec douille de diamètre approprié, lanterne, petit ou grand modèle, à
faire agréer par l'Architecte.

Vérification de la pénétration et reprise d'étanchéité des décompressions et ventilations de fosse du lot PLOMBERIE
dans la douille à la charge du présent lot.
NOTE : L'entrepreneur devra s'entendre avec les lots techniques et plus spécialement avec le lot PLOMBERIE pour le
diamètre des orifices à poser. Il demeurera responsable de l'étanchéité (soit à l'eau, soit aux condensations) qui
pourraient résulter d'imperfection entre ces douilles à manchon et ses ouvrages.
Décompression EU/EV :
la fourniture et la pose du chapeau de ventilation est à la charge du présent lot. Diamètre en définir en coordination
avec le lot PLOMBERIE.
Localisation:
Selon plan de couverture et plans PRO : sorties de décompression de chute EU-EV (1 unité)
3.2.1.7.2 Extraction VMC
Accessoires de même provenance que la tuile, avec douille de diamètre approprié, lanterne, petit ou grand modèle, à
faire agréer par l'Architecte.
Vérification de la pénétration et reprise d'étanchéité dans la douille à la charge du présent lot.
NOTE : L'entrepreneur devra s'entendre avec les lots techniques et plus spécialement avec le lot CHAUFFAGE - VMC
pour le diamètre de l'orifice à poser. Il demeurera responsable de l'étanchéité (soit à l'eau, soit aux condensations) qui
pourraient résulter d'imperfection entre ces douilles à manchon et ses ouvrages.
la fourniture et la pose du chapeau pare-pluie de ventilation est à la charge du présent lot. Diamètre en définir en
coordination avec le lot CHAUFFAGE - VMC.
Localisation:
Selon plan de couverture et plans PRO :
- pour l'extraction VMC simple flux (1 unité)
- pour l'extraction VMC double flux (1 unité)
3.2.1.7.3 Sortie de hotte
Exécution selon article 3.437 du DTU. Le passage des tuyaux sera effectué à libre dilatation et assurera l'étanchéité.
Confection d'un relief dont la hauteur sera proportionnelle à la pente dont les angles rentrants seront soudés et les
angles saillants recouverts de gousset zinc rapportés et soudés. La partie arrière sera traitée en besace ou chéneau.
Façon de douille soudée compris manchette et collier de serrage avec joint assurant l'étanchéité sur le tuyau ou de
l'ouvrage. Les réalisations des pénétrations de souches de conduits de fumée seront exécutées conformément aux
figures 54b à 61 du DTU, article 3.437.
Comprend le chapeau de protection de la pluie en partie haute du conduit.
L'entreprise du présent lot se mettra en rapport avec le lot MOBILIER DE CUISINE pour le diamètre et les raccords de
conduit.
Localisation:
Selon plan de couverture et plans PRO : souche de sortie pour l'extraction de la hotte (Ø 315 à définir) (1 unité)
3.2.1.8 Ventilation de combles
Ventilation des combles et de la sous-face de la tuile des locaux isolés.

La ventilation de la couverture sera rigoureusement effectuée en conformité de l'article 4.7 du DTU.
Elle sera assurée par tuiles châtières, en égout, ou en faîtage selon le cas avec grillage anti-oiseaux, en tenant compte
des dispositions selon type de sous-pente du lot CHARPENTE, avec ou sans sous-toiture, et selon tableau ci-dessous:
- comble non aménagé sans sous-toiture: S = 1/5000,
- comble aménagé sans sous-toiture: S = 1/3000,
- comble non aménagé avec sous-toiture: S1 = 1/5000, S2 = 1/3000,
- comble aménagé avec sous-toiture: S1 + 1/5000, S2 = 1/3000.
3.2.1.8.1 Tuiles châtières
En terre cuite de section appropriée, de même provenance que la tuile, avec grillage anti-volatile, et disposées pour
assurer la ventilation. Modèle à présenter à l'Architecte.
Localisation:
Répartition conforme au DTU pour l'ensemble des couvertures tuiles des bâtiments du présent dossier.

3.2.2 DEP - GOUTTIERES
GENERALITES
Utilisation du zinc et du plomb

Conforme à la norme NFA 55.201 et D.T.U. 40 41.
- zinc : norme NFA 55.201 spécifications essais, norme NFA 55.211 plaques feuilles bandes et bobines, NFP 34.402
profil et développé des bandes façonnées, soudures : alliage d'étain et de plomb contenant au moins 28 % d'étain,
pointes : conformes aux spécifications de tableau de l'annexe II du DTU, pattes : les pattes seront généralement en
zinc, cuivre étamé.
Le zinc employé sera du type :
- zinc N° 12 - épaisseur 0.65 mm 4.680 kgs/m² zinc,
- zinc N° 14 - épaisseur 0.80 mm 5.760 kgs/m² zinc,
- plomb : le plomb employé sera d'épaisseur 1.5 mm minimum, bandes façonnées, normes NFP 34.402, tables et
bandes en plomb, NFA 55.401 - 55.402.
Précautions pendant le chantier

L'entrepreneur devra protéger ses ouvrages pendant le chantier.
Les DEP ne seront posées qu'après enduits. Prévoir à la charge de ce lot, lanciers et réseaux provisoires écartant l'eau
du bâtiment.
Aspect du zinc
Les zincs employés pour les parties vues seront du type anthra-zinc.
3.2.2.1 Gouttière pendante ½ ronde
Fourniture et pose de gouttière pendante en zinc ½ ronde du commerce, posée sur crochets avec réglage de la pente.
Gouttière de dimension 33.
Prévoir selon le cas et plan, retour d'équerre pour éviter les coudes des EP.
Comprend:
- les gouttières linéaires
- les crochets
- les tirants neige
- les équerres
- les talons
- les naissances
Coloris : anthra-zinc
Ep : 0.65 mm
Mise en place de crapaudines en acier galvanisé au droit de chaque descente d’eaux pluviales.
Localisation:
Selon plan de couverture et plans PRO :
- en bas de pente de la couverture tuile : Façades Ouest, Sud, Nord et Est
3.2.2.2 Tuyaux de descente
Selon les normes NF P36-402 : Gouttières, équerres et naissances métalliques, et NF P36-403 : Tuyaux, coudes et
cuvettes métalliques, partout ou cela sera nécessaire.
Fixation par colliers P 37.406, bague arrêt. Diamètre, section appropriée suivant les débits du NF DTU 60.11 "Règles de
calcul des installations de plomberie sanitaire et d'eaux pluviales", raccord au moignon avec crépine, coudes, culotte,
de la gouttière ou boîte à eau s'il y a lieu. Colliers tous les 1,50m, embase sur fonte.
Y compris toutes sujétions dilatations de forme circulaire.
Coloris : anthra-zinc.
Localisation:
Selon plan de couverture et plans PRO : tuyaux de descente EP, selon plans et calcul de l'entreprise.

3.2.2.3 Dauphins
En fonte, gamme ronde ST GOBAIN PAM, de section appropriée, fixation par collier démontable.
Les colliers seront au minimum de deux puis un tous les ml.
Dégorgement prévu en regard maçonnerie.
Hauteur = 2 ml
Localisation:
Selon plan de couverture et plans PRO : en pied de chaque tuyaux de descente EP.
3.3 TRAVAUX SUR EXISTANT
3.3.1 Reprise de couverture
Reprise de la couverture des bâtiments annexes conservés pour raccordement sur le bâtiment à construire.
Après dépose de la couverture sur le bâtiment à démolir par le lot MACONNERIE, dépose complémentaire au présent
lot pour reprise de la charpente par le lot CHARPENTE.
Stockage et palettisation des tuiles et faîtage pour réemploi.
Dépose des liteaux et évacuation.
Découpe et dépose des éléments en zinc, gouttière et DEP.
Après intervention du lot CHARPENTE :

- litonnage bois sapin traité 40/27
- repose de la tuile en réemploi avec coupe et ajustement nécessaire.
Localisation:
Selon plans PRO et plan de charpente : concerne la couverture des bâtiments conservés, façade Sud et Est
3.3.2 Solin zinc
Avant toute réalisation d’abergement, il sera procédé à la repose de la couverture en jonction avec le bâtiment à
construire.
Abergement en zinc de 0.65 mm d'épaisseur constitué d'éléments préformés et adaptés au type de la couverture.
L’entrepreneur aura implicitement à sa charge, toute engravure, garnissage au mortier, solin, calfeutrements, etc.,
nécessaires à une parfaite étanchéité.
S’il s’avérait nécessaire de réaliser cet ouvrage avec une armature en grillage, métal déployé ou treillis soudé, cette
armature serait également à la charge du présent lot.
Exécution :
- partie arrière formant renvoi d'eau·
- couloirs latéraux adaptés au format des éléments de couverture·
- partie basse garantissant l'étanchéité et le libre écoulement des eaux·
- bande d'engravure avec ourlet retroussé et jonction aux relevés des autres accessoires
- bande soline et solin au mortier nécessaires à une parfaite étanchéité.
Localisation:
Selon plans PRO et plan de charpente : concerne la couverture des bâtiments conservés en jonction avec le bâtiment
neuf, façade Sud et Est
3.3.3 Reprise de gouttière
Après découpe propre et dépose de la gouttière existante pour réemploi, repose et raccordement de celle-ci avec une
étanchéité parfaite.
Création d'une naissance EP selon plan.
Fond zinc de gouttière à son extrémité.
Les éléments seront du même zinc que l'existant.
Localisation:
Selon plans PRO et plan de charpente : Façade Ouest : pour raccordement du PREAU conservé sur le bâtiment neuf

3.3.4 Tuyaux de descente
Selon les normes NF P36-402 : Gouttières, équerres et naissances métalliques, et NF P36-403 : Tuyaux, coudes et
cuvettes métalliques, partout ou cela sera nécessaire.
Fixation par colliers P 37.406, bague arrêt. Diamètre, section appropriée suivant les débits du NF DTU 60.11 "Règles de
calcul des installations de plomberie sanitaire et d'eaux pluviales", raccord au moignon avec crépine, coudes, culotte,
de la gouttière ou boîte à eau s'il y a lieu. Colliers tous les 1,50m, embase sur fonte.
Y compris toutes sujétions dilatations de forme circulaire.
Coloris : anthra-zinc.
Localisation:
Selon plans PRO et plan de charpente : Façade Ouest et Sud : DEP à créer au droit du raccordement du PREAU
conservé sur le bâtiment neuf
3.3.5 Dauphins
En fonte, gamme ronde ST GOBAIN PAM, de section appropriée, fixation par collier démontable.
Les colliers seront au minimum de deux puis un tous les ml.
Dégorgement prévu en regard maçonnerie.
Hauteur = 1 ml
Localisation:
Selon plans PRO et plan de charpente : Façade Ouest et Sud : DEP à créer au droit du raccordement du PREAU
conservé sur le bâtiment neuf
3.4 DIVERS
3.4.1 Gravois
Chargement et enlèvement des gravois du présent lot en décharge agréée.
Localisation:
Pour l'ensemble des travaux du présent lot
3.4.2 Echafaudage
Localisation:
A la charge du lot MACONNERIE pour le bâtiment principal.
A la charge du présent lot pour les reprises de couverture des travaux sur existant du chapitre 3.3
3.4.3 Etudes et divers, DOE
A la charge du présent lot :

- nettoyage général, transport des gravois au lieu d'enlèvement (tri sélectif), prorata
- études et divers
- études de plans d'exécution
- DOE, DIUO, recollement, etc …
Liste non limitative, etc, selon STG, CCAP, PGC et pièces générales du marché.
Localisation:

Dossier n° 53120
LOT N°4
MENUISERIE EXTERIEURE PVC ET ALUMINIUM
LOT N°4 : MENUISERIE EXTERIEURE PVC ET ALUMINIUM
TABLE DES MATIERES

4.1.7 Réception des travaux - Obligation de résultat 5
4.1.9 Mise en oeuvre des travaux 6
4.1.9.1 Généralité 6
4.1.9.2 Détails d'exécution et de finition 7
4.1.9.3 Echantillons 7
4.1.9.4 Dimensions des bois et tolérences 7
4.1.9.5 Réception des supports 7
4.1.9.6 Pose des menuiserie 8
4.1.9.7 Essences des bois 9
4.1.9.8 Assemblages 9
4.1.9.9 Traitements des bois 10
4.1.9.10 Quincaillerie 10
4.1.9.11 Essais et Auto-contrôles 10
4.1.9.12 Entretien et protections des ouvrages 11
4.2 MENUISERIE EXTERIEURE 11

4.2.1 CHASSIS PVC 12
4.2.1.1 OB1 : 1.00 x 2.15 m ht 15
4.2.1.2 OB2 : 2.00 x 2.15 m ht 15
4.2.1.3 OB3 : 3.00 x 2.15 m ht 16
4.2.2 PORTE EXTERIEURE ALUMINIUM 16
4.2.2.1 Porte P1 - 1 vantail - 90 x 215 cm 18
4.2.2.2 Porte P2 - 2 vantaux vitrés - 160 x 215 cm 19
4.2.3 ENSEMBLE VITRE ALUMINIUM 20
4.2.3.1 Ensemble E1: 200 x 215 cm 26
4.2.4 VITRERIE - MIROITERIE 27
4.2.4.1 Glace claire 2 faces 28
4.2.4.2 Vitrage feuilleté 2 faces claires 28
4.2.4.3 Vitrage dépoli 29
4.2.5 FERMETURE 29
4.2.5.1 VOLET ROULANT ELECTRIQUE 29
4.2.5.1.1 Pour OB1 30
4.2.5.1.2 Pour OB2 30
4.2.5.1.3 Pour OB3 30
4.2.6 OUVRAGES DIVERS 30
4.2.6.1 Grille d'air neuf et accès VMC 30
4.2.6.2 Canons provisoires 30
4.2.6.3 Butée de porte en forme d'épingle 31
4.2.6.4 Joint anti-pince-doigts 31
4.2.7 Organigramme et Cylindres 31
4.3 PRESTATIONS SUPPLEMENTAIRES EVENTUELLES (PSE) 32

4.3.1 PSE N°1 : BRISE SOLEIL ORIENTABLE et CAISSON A ENDUIRE 32

Le présent devis descriptif a pour objet les travaux de serrurerie, métallerie, miroiterie, relatifs à la construction de
- Connaissance du projet - Dispositions transitoires pendant les travaux

- Rappel des normes et règlements - Réception des travaux - Obligation de résultat
- Consistance générale des travaux - Portée des plans et du CCTP, Prix du marché
- Visite sur place - Mise en oeuvre des travaux
- Documents à fournir, plans d'exécution, Coordination - Sécurité des travailleurs
déceler.
Sont applicables au CCTP, les chapitres des Spécifications Techniques Générale qui régit les obligations générales du
présent lot et vis-à-vis des autres lots et du marché.
Les travaux du présent lot consistent en l'exécution des travaux de menuiserie intérieure, miroiterie. Ils seront
conformes aux prescriptions du Cahier des Charges applicables aux travaux et ouvrages annexes :
Documents techniques unifiés (DTU) :

Les travaux seront conformes aux prescriptions techniques du CSTB et du DTU N° 36, menuiserie bois, cahier des
clauses spéciales, cahier des charges, notamment :
- DTU N° 36.1 travaux de menuiserie bois,
- DTU N° 39.1-39.4 travaux de vitrerie, miroiterie.
Normes :
Normes AFNOR, norme française du REEF actuellement en vigueur :
- NF DTU 34.1 (août 2014) : Mise en oeuvre des portes et portails industriels, commerciaux et résidentiels
- NF DTU 34.4 (septembre 2013) : Mise en oeuvre des fermetures et stores
- NF DTU 36.5 (avril 2010) : Mise en oeuvre des fenêtres et portes extérieures
- NF DTU 39 (octobre 2006) : Travaux de vitrerie-miroiterie
- NF DTU 44.1 (août 2012) : Étanchéité des joints de façade par mise en oeuvre de mastics
- NF P23-308 (décembre 2018) : Menuiseries extérieures
- NF P24-3512 (juillet 2003) : Menuiserie métallique - Fenêtres, façades rideaux, semi-rideaux, panneaux à ossature
métallique - NF P96 : Accessibilité aux personnes handicapées
- NF EN 12608 (octobre 2003) : Profilés de polychlorure de vinyle non plastifié (PVC-U) pour la fabrication des fenêtres
et des portes
- NF EN 14024 (mars 2005) : Profilés métalliques à rupture de pont thermique
- NF EN 17508 (mai 2021) : Profilés de poly(chlorure de vinyle) non plastifié (PVC-U) pour la fabrication des fenêtres et
des portes
- NF EN 12216 (novembre 2002) : Fermetures, stores extérieurs et stores intérieurs
- NF EN 12433-1 (décembre 1999) : Portes industrielles, commerciales et de garage
- NF EN 12453+A1 (décembre 2021) : Portes et portails équipant les locaux industriels et commerciaux et les garages
- NF EN 12604+A1 (décembre 2020) : Portes et portails industriels, commerciaux et résidentiels : Aspects mécaniques
- NF EN 12635+A1 (février 2009) : Portes équipant les locaux industriels et commerciaux et les garages
- NF EN 12835 (février 2001) : Fermetures étanches - Essai de perméabilité à l'air
- NF EN 13125 (mars 2002) : Fermetures pour baies équipées de fenêtres, stores intérieurs et extérieurs
- NF EN 13241+A2 (novembre 2016) : Portes et portails industriels, commerciaux et de garage
- NF EN 13527 (décembre 1999) : Fermetures pour baies équipées de fenêtres, stores intérieurs et extérieurs
- NF EN 13561 (août 2015) : Stores extérieurs - Exigences de performance, y compris la sécurité
- NF EN 13659 (août 2015) : Fermetures et stores vénitiens extérieurs - Exigences de performance y compris la sécurité
- NF EN 14202 (décembre 2004) : Stores extérieurs et fermetures pour baies équipées de fenêtres
- NF EN 14203 (août 2004) : Fermetures pour baies équipées de fenêtres, stores intérieurs et extérieurs
- NF EN 14501 (mars 2021) : Fermetures et stores - Confort thermique et lumineux
- NF EN 14759 (novembre 2005) : Fermetures - Isolation acoustique vis-à-vis des bruits aériens
- NF EN 16434 (avril 2014) : Stores intérieurs - Protection contre les risques de strangulation
- NF EN 1932 (août 2013) : Fermetures pour baies équipées de fenêtres et stores extérieurs - Résistance aux charges
de vent
- NF EN 12209 (juin 2016) : Serrures mécaniques et gâches
- NF EN 14637 (janvier 2008) : Système de retenue contrôlé électriquement pour blocs-portes, coupe feu ou

pare-fumée
- NF EN 1670 (juillet 2007) : Quincaillerie pour le bâtiment - Résistance à la corrosion
- NF P26-341 (février 2014) : Dispositifs automatiques de manoeuvre de vantail de volets battants, coulissants et
coulissants-pliants
- NF P26-409 (février 2005) : Serrures à mortaiser verticales dites de 135, simples
- NF P26-414 (février 2005) : Serrures à mortaiser verticales dites de 150 simples, de sûreté à gorges ou de sûreté à
cylindres
- FD CEN/TR 15894 (septembre 2009) : Quincaillerie pour le bâtiment - Accessoires de portes pour enfants, personnes
âgées ou personnes handicapées dans les habitations et bâtiments publics
- FD P78-466-1 (octobre 2021) : Verre dans la construction - Contenu des notes de calculs d'analyse thermique des
températures des vitrages
- NF EN 1096-1 (mars 2012) : Verre à couche
- NF EN 12150-1+A1 (mai 2019) : Verre de silicate sodo-calcique de sécurité trempé thermiquement
- NF EN 12488 (septembre 2017) : Principes de pose pour vitrage vertical et incliné
- NF EN 1279 (juillet 2018) : Vitrage isolant
- NF EN 15682 (octobre 2013) : Verre de silicate alcalinoterreux de sécurité trempé et traité Heat Soak
- NF EN 16612 (octobre 2019) : Détermination par calcul de la résistance des vitrages aux charges perpendiculaires à
leur plan
- NF EN 410 (avril 2011) : Détermination des caractéristiques lumineuses et solaires des vitrages
- NF EN ISO 12543 (décembre 2021) : Verre feuilleté et verre feuilleté de sécurité
- NF P78-331 (janvier 1970) : Mastic à l'huile de lin
- NF P78-455 (avril 1986) : Vitrages isolants - Méthode de détermination du coefficient de rigidité Kv et du coefficient
d'aptitude à la déformation
- NF P78-470 (novembre 2015) : Calcul des températures des composants et des efforts dans les joints de scellement
des vitrages isolants sans protection solaire
- NF P78-477-1 (novembre 2020) : Calcul des températures des composants et des efforts dans les joints de
scellement des vitrages isolants verticaux avec protection solaire
Normes françaises homologuées éditées par l'AFNOR, Association Française de Normalisation, les Documents
Techniques Unifiés publiés par le CSTB, les Directives Communes de l'Union Européenne pour l'Agrément Technique
dans la Construction, et les règles de l'art requises par des entreprises classées et qualifiées par l'OPQCB.
PUBLICATIONS DIVERSES
- Recommandations professionnelles concernant l'utilisation des mastics pour l'étanchéité des joints (édition de
Septembre 1972) éditées par le Syndicat National des joints de façades (S.N.J.F.)
- Notices techniques des fabricants de produits verriers
- Cahier des clauses spéciales édité par le CSTB
- Cahier des prescriptions techniques d'exécution du CSTB, suppléments + avis techniques du CSTB pour les ouvrages
non traditionnels
- au R.E.E.F
- recommandations professionnelles concernant l'utilisation des mastics pour l'étanchéité des joints
- recommandations provisoires concernant le calfeutrement entre gros-oeuvre et menuiseries traditionnelles
- procès-verbaux de résistance au feu par un laboratoire agréé
Cette liste n'est pas limitative et pour l'ensemble des textes cités ci-dessus ou non, il sera toujours fait application de la
dernière édition avec mises à jour, additifs, rectificatifs, compléments, modificatifs, etc., en vigueur à la date fixée pour
Les travaux du présent lot ont pour objet la fourniture et la pose des menuiseries extérieures, protection solaire,
occultation et vitrage de ces menuiseries. Seront dus au titre du présent lot :
- les travaux du présent lot ont pour objet la fourniture et la pose des menuiseries extérieures, murs rideaux, portes,
- les dessins d'exécution et de détails des ouvrages,
- les notes de calculs nécessaires à la stabilité des ouvrages,
- la fourniture, le transport à pied d'œuvre,
- le stockage et la pose des ouvrages,
- la fourniture et la pose des quincailleries des systèmes de manoeuvre, d'équilibrage, de suspension, de guidage, de
fermeture, de verrouillage ;
- la fourniture des joints préformés,
- la fourniture et la pose des pattes à scellement, y compris scellements,
- la fourniture et la pose de chevilles, douilles autoforeuses et autres systèmes de fixation intégrés au gros-œuvre,
- les scellements au pistolet, les soudages de fixations,
- la protection anti-corrosion des ouvrages,
- l'étanchéité au dessus des ouvrages,
- les habillages nécessaires en tôles laquées au pourtour des menuiseries,
- la protection des ouvrages pendant les travaux jusqu'à la réception,
- tous accessoires nécessaires à une prestation complète.

Les menuiseries seront conçues conformément aux dispositions des plans de façades, et seront constituées des
éléments ci-après non limitatifs :
- chassis fixes vitrés,
- portes à l'anglaise vitrées,
- chassis fixes avec éléments et murs rideaux,
- habillages divers,
- appuis métalliques en aluminium le cas échéant,
- vitrage de l'ensemble des menuiseries,
- dilatations des ensembles,
- le rattrapage des jeux dans les tolérances fixées au lot GROS-OEUVRE,
- les travaux de serrurerie décrits au présent lot.
d'accès manutention, levage, et toutes difficultés d'intervention. Il intégrera ces éléments à son offre de base.
a) A la signature du marché
c) garantie :
- réparation :

L'entrepreneur fournira dans les 21 jours suivant sa lettre de commande, une série de plans donnant toutes les
indications sur la mise en oeuvre des ouvrages. Ces plans devront être établis en liaison avec les entreprises de
GROS-OEUVRE, PLATRERIE, PLAFONDS, et tout autre corps d'état intéressé.
- l'implantation et les détails de toutes menuiseries, échelle 1/20 et coupe des profils échelle grandeur,
- la nature des différents types de fixation et des accessoires métalliques, dans tous les cas d'utilisation,
- la composition de chaque type de vitrage, la documentation de chaque type de serrurerie.
Rigueur des dessins d'exécution

L'approbation écrite ou tacite des dessins d'exécution et des spécifications de quincaillerie par l'Architecte, ne saurait
avoir pour effet de décharger l'entrepreneur spécialiste de quelque responsabilité que ce soit, en ce qui concerne
l'exécution des travaux, le bon fonctionnement des ouvrages.
Toutes fournitures, façons et réfections nécessaires pour obtenir des ouvrages de la perfection exigée au présent texte,
demeurent complètement et exclusivement à la charge de l'entrepreneur du présent lot, nonobstant l'approbation par
l'Architecte, des dispositions qui se révéleraient défectueuses à l'usage.
COORDINATION
L'entrepreneur devra, par lettre adressée dans les vingt et un jours suivant la notification du marché, remettre à
l'Architecte et au Bureau de Contrôle, en trois exemplaires, les documents et plans de détails précisant les
caractéristiques des ouvrages satisfaisant aux conditions prescrites par le marché, et notamment la nature des
matériaux et leur épaisseur. Ces dessins devront préciser les emplacements et dimensions des ouvrages à exécuter, et
dispositions constructives. Après agrément, l'Architecte fera retour d'un exemplaire de ces dessins à l'entrepreneur pour

exécution ; l'entrepreneur transmettra un exemplaire de ces dessins agréés à chacun des entrepreneurs des autres
corps d'état intéressés, pour information et exécution, si leurs ouvrages doivent être réalisés conformément aux
indications portées par ces dessins.
L'entrepreneur communiquera au lot GROS-OEUVRE, aux corps d'état intéressés, à l'Architecte et au Bureau de
Parallèlement, les autres corps d'état, devront remettre à l'entrepreneur du présent lot les plans de détails pour
approbation, qui les complétera en fonction du type d'ouvrage et les transmettra au contrôleur technique.
au raccordement des ouvrages d'étanchéité avec les ouvrages adjacents.
d'état.
définitif.
RELEVE SUR PLACE

L'entrepreneur du présent lot doit le relevé sur place des côtes nécessaires à l'exécution des ouvrages.
Il doit également prendre auprès des entreprises de GROS OEUVRE et de PLATRERIE, les renseignements
nécessaires à la pose des menuiseries ; il ne pourra en aucune façon se prévaloir de l'insuffisance ou de l'inexactitude
des renseignements de cet entrepreneur pour justifier une omission ou une imperfection quelconque.

L'entrepreneur devra la protection de ses ouvrages pendant ses travaux et ceux des autres corps d'état.
L'entrepreneur devra les dispositions transitoires assurant l'étanchéité et le clos de ses ouvrages lorsqu'ils sont en
contact avec ceux en service (fermeture, blocs-portes, panneaux CP, et canons provisoires, etc.) sur ordre de
l'Architecte. Ces dispositions permettront de maintenir la sécurité du bâtiment.
4.1.7 Réception des travaux - Obligation de résultat
Réception des travaux

- l'aspect de la surface vue de la couverture,
- la conformité de cette couverture aux prescriptions du cahier des charges et du devis descriptif.

exemplaires papiers + 1 exemplaire numérique sur clé USB ou CD, au format PDF, et 1 bordereau récapitulatif,
comprenant :
- les PV d'essais et tenue au feu,
- les manuels d'utilisation,
- les certificats de conformité et d'auto-contrôles de l'entreprise demandés par le bureau de contrôle,
- les plans d'exécution.
Plan de contrôle qualité


Ce plan d'action qualité sera consigné sur des fiches spécifiques dressées par l'entreprise, et définissant toutes les
opérations et les intervenants.
4.1.9 Mise en oeuvre des travaux
4.1.9.1 Généralité
• Les bois employés seront de la classe B de la norme NF B 53.501, B 50.001. Les bois seront toujours de la
meilleure qualité dans l'espèce indiquée au devis descriptif.
• Les colles utilisées pour l'assemblage des menuiseries seront des types Phénol formol, Résorcine formol.
• Les bois seront travaillés avec grand soin conformément aux indications données sur les plans et coupes en
suivant exactement les dessins spéciaux d'exécution, fournis par l'Architecte.
• Les profils et assemblages seront exécutés avec toute la perfection possible, les parements corroyés seront
parfaitement dressés de manière qu'il ne reste ni trace de sciage, ni flache.
• Les menuiseries seront apportées au chantier avant d'être peintes et soumises à la réception de l'Architecte. Les
panneaux et moulures seront de bois de fil, fin de grain, sans noeud, toutes les menuiseries mastiquées seront
refusées. Toute la menuiserie sera poncée au papier de verre.
• Toutes les parties assemblées seront chevillées.
• L'entrepreneur devra exécuter à la première demande et sans indemnité, tous les modèles qui lui seront demandés
par l'Architecte, pour essais de moulures, profils et autres détails. En général, les moulures seront très simples et
formées en partie d'arrondis pour éviter les angles. Il en sera de même pour les lambris d'assemblage à petits
cadres.
• Dans le cas d'huisseries ou bâtis en bois, ils ne seront jamais posés à moins de 0.06 du mur perpendiculaire afin
de permettre le passage du chambranle.
• Tous les bois employés entrant dans la composition des ouvrages, seront d'une section suffisante en fonction des
définitions des travaux.
• Seront aux frais de l'entrepreneur, les transports de toutes sortes, les échafaudages, les échelles, cordages, etc.
nécessaires à l'exécution des travaux.
• Enfin, l'entrepreneur devra suivant les instructions de l'Architecte, faire et fournir tout ce qui sera utile pour parfaire
à l'exécution des plans, faisant l'objet du présent cahier des charges, et ce, sans qu'il puisse réclamer aucune
indemnité pour ce qui sera omis, ou insuffisamment expliqué aux plans, cahier des charges, et devis descriptif.
• L'entrepreneur devra assurer la pose de toutes les portes, croisées, chassis, réglage, ferrage, etc.
• Les trous, et scellements des pattes ou autres en tous matériaux seront à la charge du menuisier à 0.02 en retrait
du nu fini, (les scellements au plâtre ne seront pas tolérés).
• L'entrepreneur du présent lot se mettra en rapport avec les différents corps d'état pour les travaux complémentaires
entre ces différents lots.
• Tous les bois employés seront bien secs et sans défaut, tels que flaches, gerçures, aubiers, noeuds vicieux, etc.
• Avant leur mise en oeuvre, tous les bois auront subi un traitement fongicide et insecticide, conformément aux
prescriptions des normes en vigueur, et aux recommandations du CTBF. Ces produits seront compatibles avec les
peintures prévues au lot intéressé.
• Toutes côtes d'ouvertures données ci-après sont des côtes de passages libres.
• L'entrepreneur du présent lot devra prévoir toutes les butées en caoutchouc au sol ou en plinthe pour les portes.
Conditions hygrométriques
Si au début ou en cours d'exécution, l'entrepreneur constate que les conditions hygrométriques de l'air ambiant exigent
un chauffage, pour permettre la pose des menuiseries selon les dispositions de l'article 4.012 du Cahier des Charges
DTU, il en avise sur le champ l'Architecte.
Les frais correspondant à l'obtention de ces conditions, notamment de celles qui pourraient résulter du chauffage des
locaux, ne seront pas à la charge de l'entrepreneur, à moins qu'ils ne découlent de retards d'exécution de son fait.

4.1.9.2 Détails d'exécution et de finition
Dans le cas où les ouvrages seront en plusieurs parties dans leur longueur, les bois aboutés devront présenter une
rigidité et une durabilité équivalentes à celles des bois d'un seul tenant.
Les états de surface des bois devront être les suivants :
- feuillus à vernir ou à peindre : ponçage 120,
- résineux à vernir ou à peindre : ponçage 80.
Tous les bois vus devront être sans épaufrure, ni flache.
Sur les parements vus, les têtes de pointes tête d'homme et de chevilles métalliques devront être chassées à une
profondeur d'au moins 1 mm.
Sur les bois apparents, les traces de pointes seront bouchées de manière à les rendre invisibles.
Dans les raccordements de moulures, les contre-profils seront admis.
La dissimulation des défauts et assemblages par mastic n'est pas autorisée. Par contre, la réparation au moyen de
flipots correctement ajustés pourra être admise sur autorisation de l'Architecte.
Le bouchonnage des nœuds et des têtes de vis sur bois à peindre pourra être autorisé (bouchons de même essence en
respectant le sens du fil du bois, introduits à fond et collés à force).
4.1.9.3 Echantillons
échantillons de tous les composants qui sont définis dans le présent CCTP (profilés, quincaillerie, etc...). Il devra, à la
demande de l'Architecte, établir et présenter en place des fragments ou prototypes d'ouvrages pour régler la mise au
point de certains ouvrages.
4.1.9.4 Dimensions des bois et tolérences
Les sections, éventuellement indiquées au chapitre "Prescriptions techniques", sont des dimensions minimums qu'il
appartiendra à l'entreprise d'augmenter, sans majoration de son prix, si elle les juge insuffisantes pour assurer la bonne
tenue de ses ouvrages.
Les épaisseurs des bois seront des épaisseurs finies.
Le jeu des menuiseries ne devra pas être supérieur à 3 mm avant peinture et à 2 mm pour les ouvrages restant
apparents, le bois étant stabilisé à l'humidité requise pour la réception, sauf pour les ouvrages dont l'étanchéité est
prévue par des joints souples pour lesquels les jeux peuvent être supérieurs à ceux prescrits ci-dessus. Les jeux des
menuiseries seront définis à l'article 5.82 du DTU N° 36.1.
L'entrepreneur du présent lot devra, jusqu'à la réception, tous les jeux sur ses ouvrages, ainsi que les travaux de
dépose et repose en découlant.
Planitude des ouvrants : la planitude des ouvrants de portes intérieures.
L'ouvrant étant maintenu en position de fermeture sans verrouillage, au nu du dormant, si la saillie n'excède pas un
millième du demi-périmètre de l'ouvrant.
4.1.9.5 Réception des supports
s'assurer que l'état des ouvrages sur lesquels elle doit oeuvrer, est conforme aux dispositions de son marché et à celles
de ses dessins et plans, visés comme il est dit aux articles précédents.
L'entrepreneur devra vérifier sur place :
- la verticalité et la planéité de la structure,
- l'implantation des baies, leur équerrage et leurs dimensions,
- la qualité du support, afin qu'aucun scellement ne soit fait sur un béton rapporté qui ne serait pas adhérent,
- la finition du support, afin qu'aucun scellement ne soit fait sur un béton rapporté qui ne serait pas adhérent,
En cas de défauts hors normes, il devra avertir l'Architecte qui décidera des mesures à prendre pour pallier à ces
défauts.
exécution.
S'il n'en est pas ainsi, il en avisera par écrit l'Architecte, au plus tard avant la date définie à l'alinéa qui précède. Cet état
de fait ne prorogera pas le délai d'exécution. Le fait d'avoir commencé pour l'entrepreneur les travaux, vaudra

4.1.9.6 Pose des menuiserie
Précautions de pose
Avant la date prévue au planning pour la pose des menuiseries, l'entrepreneur doit s'assurer que les ouvrages auxquels
elles sont destinées sont conformes aux dispositions et devis descriptif, s'il n'en est pas ainsi, il en avise par écrit
l'Architecte.
La pose des menuiseries sera exécutée en prenant toutes les précautions concernant notamment :
- le positionnement précis des ouvrages,
- la position entre dormants et maçonneries,
- la protection des menuiseries au cours du chantier.
Important:
L'entreprise devra également veiller au contrôle de la pose des huisseries et trappes par le lot Plâtrerie, dans les
cloisons sèches, que ce soit du point de vue du positionnement ou du contrôle acoustique.
Fixation admissible des ouvrages
a) Tolérances admissibles de pose

Pose des ouvrages
Etat du chantier et stockage conformes aux articles suivants du DTU N° 36.1 :
- distribution : 5.21,
- portes intérieures, placards, habillages : 5.22,
- revêtements : 5.22.
Tolérance de pose et de réglage
Menuiseries intérieures :
- verticalité (aplomb) : 2 mm/m
- horizontalité (niveau) : 2 mm/m
- planéité des ouvrants suivant article 5.86 du DTU N° 36.1
b) Scellement et ancrages
Le choix des dispositifs de fixation au gros-oeuvre ou en cloisons, appartiendra à l'entrepreneur du présent lot; les
fixations seront déposées au voisinage des axes de rotation et des points de condamnation.
c) Percements et scellements
Sauf dispositions spéciales, les percements d'ouvrages en maçonnerie et les scellements des menuiseries ne seront
pas à la charge de l'entrepreneur de menuiserie ; celui-ci devra assurer la fixation des menuiseries ne nécessitant pas
de scellement.
Il devra également assurer dans ses menuiseries, toutes entailles et percements nécessaires aux passages de
canalisations, organes de manoeuvre, etc., existants au moment de la pose, à condition que ceux-ci ne nuisent pas à la
solidité des ouvrages.
d) Fixations par scellements humides

Les percements, scellements sont au présent lot, les calfeutrements sont à prévoir dans le lot GROS-OEUVRE sur
précisions du présent lot.
L'entrepreneur de menuiserie procédera à la mise en place des bâtis en gros-oeuvre, et assurera leur maintien
provisoire dans la position finale. Les scellements et bourrages seront exécutés par le présent lot au fur et à mesure de
l'avancement de la pose.
L'emploi du plâtre est interdit.
Les pattes à scellement en acier, devront être traitées par métallisation, galvanisation ou peinture bitumineuse.
e) Fixations par éléments incorporés lors du coulage du béton

Douilles, taquets, précadres, etc. Ces dispositifs seront mis en place par l'entrepreneur de gros-oeuvre sur indications
de l'entrepreneur de menuiserie qui les fournira.
f) Fixations à sec par chevilles ou douilles à expansion

Elles ne devront pas être disposées à moins de 6 cm d'arêtes ; les scellements au pistolet ne seront admis que pour les
fixations dans béton, après contrôle avec les lots Techniques et le lot Maçonnerie de l'éventualité de passage de
réseaux.
g) Fixations d'ouvrages fortement sollicités

L'entrepreneur devra la pose d'aiguilles en cloisons jusqu'au plafond, et le renfort de ses ouvrages.
Cette prestation est valable pour les portes équipées de dispositif de fermetures ventouses ou fortement sollicitées.
h) Calfeutrements
Il est important de réaliser très soigneusement le calfeutrement entre la maçonnerie et la menuiserie; ceci, sur toute la
périphérie du dormant.
Les calfeutrements en ciment dans la maçonnerie, seront effectués par le lot GROS OEUVRE ; on proscrira les ciments
à forte réaction basique, ciment magnésium, etc.

i) Protection des menuiseries

Il est imposé une protection provisoire des ouvrages terminés contre les salissures légères pouvant se produire au
cours du chantier : projection de ciment, plâtre, peinture, etc. Tous ouvrages détériorés seront refusés.
L'entrepreneur de menuiserie devra la protection de ses ouvrages jusqu'à la réception des travaux.
Cette protection pourra être réalisée par un vernis pelable, bandes plastiques, emballages, etc. Le choix du mode de
protection est laissé à l'entrepreneur qui devra obligatoirement en indiquer la nature à sa soumission. L'entretien de ces
protections pendant toute la durée du chantier, leur dépose et enlèvement avant réception sont à la charge du présent
lot.
4.1.9.7 Essences des bois
Essences utilisées
Les essences utilisées seront celles retenues par l'Architecte.
Les bois seront destinés à rester apparents pour être vernis ou peints, selon les cas.
Les essences résineuses

La désignation générale "sapin" employée dans les désignations qui vont suivre, s'entend pour les bois suivants :
EPICEA (Picéa excasa link) de sapin "Blanc du Nord" importé ou bois indigène de qualité équivalente en provenance
des Vosges ou du Jura. le pin et le sapin de pays étant rigoureusement interdits.
Autres essences
Essences feuillues dures, exotiques, pour les cadres, parties fermantes et ouvrantes :
- le niangon en provenance de la Côte d'Ivoire,
- le méranti red park de la Malaisie,
- le huynh du Vietnam,
- le doussié de l'Ouest africain.
L'entrepreneur, dans une note annexée à sa soumission, précisera les essences de bois qu'il se propose d'employer,
avec toutes justifications utiles quant à leurs propriétés physiques et mécaniques.
Défauts des bois à proscrire

Les bois tors ne seront pas tolérés, seuls les bois de droit fil seront admis. Ceux représentant des trous de vers,
fréquents dans certains bois exotiques, seront rebutés, sauf le cas de piqûres noires.
Les parties d'aubier ne seront pas admises en parement, elles seront tolérées en contre-parement dans les bois
exotiques.
Les fentes et gorges dans les pièces finies ne seront pas tolérées.
Degré hygrométrique des bois

Les bois mis en oeuvre devront avoir atteint leur équilibre hygrométrique dans leur milieu ambiant.
Le pourcentage d'humidité sera déterminé dans les conditions de la norme NF B 51.002.
Il sera mesuré, conformément aux prescriptions de la NF B 51.004, et ne devra pas être inférieur à 14 ni supérieur à 17.
Le séchage naturel ou artificiel des bois exotiques devra être fait avec précaution, l'entrepreneur devra tenir compte des
prescriptions du Centre Technique Forestier Tropical.
Bois contreplaqué
Les caractéristiques des bois contreplaqués seront constituées par des plis obtenus par déroulage ou tranchage, collés
sous forte pression, le fil du bois dans le sens de la longueur du panneau.
Panneaux de particules
Les panneaux seront constitués par les particules de bois agglomérés à la résine, avec parements lisses, leur
épaisseur sera choisie en fonction des éléments dans lesquels ils entreront.
4.1.9.8 Assemblages
Les assemblages ne devront laisser aucun vide nuisible à la solidité ou à l'étanchéité de l'ouvrage.
Les assemblages collés et joints embrevés devront être exécutés conformément à l'article 4.12 du DTU 36.1. Les
assemblages à tenons et mortaises seront parfaitement ajustés et maintenus à l'aide de chevilles de bois dur et sec ou
en métal, d'un modèle agréé par le C.S.T.B.
Les assemblages collés devront satisfaire aux conditions suivantes :
- les joints conserveront une bonne tenue dans le temps, aucun décollement ne devra se produire à la suite de
variations dimensionnelles des bois ou par le retrait ou le fendillement de la colle elle-même ;
- les colles employées devront être insensibles aux actions de l'humidité et des attaques de moisissures ou
champignons ;
- les bois seront parfaitement séchés avant collage et les surfaces à coller parfaitement propres.
Les assemblages à rainures et languettes seront de droit fil et les éléments embrevés d'une parfaite exécution.
Lorsque les assemblages nécessiteront l'emploi de fausses languettes, celles-ci seront en feuillu noir.

4.1.9.9 Traitements des bois
Traitements
Les bois utilisés devront avoir subi un traitement les mettant à l'abri des attaques de tous insectes ou champignons, et
plus particulièrement, sur les parties des menuiseries en contact direct avec la maçonnerie. L'efficacité des produits
utilisés est mesurée selon les normes NF X 41.528, NF X 41.535, NF X 41.525 et NF X 41.552. Le traitement sera
exécuté au moyen de produits d'imprégnation incolore qui seront passés sur les bois avant leur mise en oeuvre par
trempage et immersion. Ce traitement préventif sera efficace lorsque le produit est appliqué sur toute la surface du bois
de trempage.
Ces produits devront porter le label de qualité CTBF.
Ils ne devront produire aucune réaction chimique, même à long terme, sur les peintures ou vernis destinés à recouvrir
et protéger les bois.
Impression
En aucun cas, les menuiseries ne devront être posées sans être imprimées. l'entrepreneur de menuiserie devra
prévenir le peintre, en temps utile pour les impressions non décrites au présent C.C.T.P.
En plus du traitement des bois et conformément au DTU, les bois devront être protégés contre les reprises d'humidité
par l'entrepreneur du présent lot.
La nature de cette protection doit être compatible avec les produits de traitement et ceux prévus en finition.
4.1.9.10 Quincaillerie
Quincaillerie
• Les articles de quincaillerie seront conformes en tous points aux NF P 26.101 à 26.419 toutes les fois qu'il s'agira
d'articles normalisés, et seront alors estampillés SNFQ.
• Dans le cas de quincaillerie ou de fermants non normalisés, l'entrepreneur se portera garant de ses ouvrages, au
même titre que ceux faisant l'objet d'une norme. Il devra se soumettre à l'Architecte pour approbation préalable.
Toutes les pattes à scellement seront entaillées et fixées par vis tournées à tête plate fraisée.
• Tous les articles de quincaillerie seront mis en place avec soin.
• En ce qui concerne les paumelles, elles auront les dimensions appropriées au poids des éléments ferrés.
• Les entailles nécessaires auront la profondeur voulue pour ne pas altérer la force des bois, et elles présenteront les
dimensions précises de la ferrure, en largeur et en longueur.
• Les clous, rivets et vis seront bien ajustés et n'affleureront jamais. Les vis seront toujours de force en rapport avec
l'importance des objets qu'elles seront destinées à fixer.
• Toutes les pièces de quincaillerie et ferrures, ainsi que les entailles destinées à les recevoir, seront imprimées de
peinture antirouille toute préparée, contenant des substances spécifiquement inhibitrices à la rouille, de marque
portant le label de qualité du CSTB.
• Toutes les pièces spéciales d'ancrage seront cadmiées par électrolyse ou galvanisées à froid avec un produit type
"LA GALVANODE" (peinture à base de 95 % de zinc métal) ou similaire.
• Les éléments pivotants seront graissés avant montage. Ils devront être toujours accessibles pour leur réparation.
• Toutes les parties en aluminium ou les parties chromées seront protégées efficacement et nettoyées en fin de
chantier.
Clés
L'entrepreneur devra remettre le jour de la réception des travaux, les clés à l'Architecte.
Ces clés seront rassemblées en trousseaux étiquetés avec désignation de l'endroit. Toute clé manquante le jour de la
réception conduira obligatoirement au remplacement de la serrure.
Pendant la durée du chantier, l'entrepreneur prendra toutes dispositions utiles pour assurer l'accès aux différents corps
d'état.
L'entrepreneur du présent lot devra se mettre en accord avec les autres corps d'état intéressés pour la pose de
cylindres provisoires de chantier, canon de chantier pendant le chantier, assurant la fermeture des lieux. Cette
prestation sera assurée par le présent lot.
4.1.9.11 Essais et Auto-contrôles
PV de tenue de stabilité au feu

L'entrepreneur devra fournir les PV de stabilité au feu exigée.
Essais

Vérification au montage et après pose

l'entrepreneur procédera :
- à la vérification de l'équerrage des cadres et de leur planimétrie,
- à la vérification des jeux entre dormants et ouvrants, et du fonctionnement des organes de condamnation,
- au contrôle des points d'articulation et de rotation, à leur graissage éventuel,
- aux retouches des protections par peinture ou vernis,
- au réglage des ouvrants.
La quincaillerie et les éléments de condamnation, provisoires ou définitifs, devront être mis en place avant le vitrage.
Vérification du fonctionnement avec vitrage

L'entrepreneur procédera à un contrôle des jeux et réglages pour vérifier que le vitrage ne les a pas déformés.
Vérification avant réception

L'entrepreneur procédera à une vérification générale de ses ouvrages avant réception, soit par tranche, soit
globalement. Toutes ses fournitures devront être en état de bon fonctionnement. Il procédera à l'échange et à la remise
en place de toutes les pièces défectueuses qu'il a fournies en exécution de son marché de travaux.
Il déposera les protections et procédera au nettoyage des menuiseries et des vitrages aux deux faces.
Des essais d'étanchéité à l'air et à l'eau seront exigés sur le chantier en présence de l'Architecte et du Bureau de
Contrôle. Aucune fuite si minime soit-elle ne sera admise. Les frais correspondant à ces essais seront à la charge de
l'entrepreneur. Il en sera de même pour tous contre-essais découlant de ces essais.
Vérification et mise en fonctionnement

Après passage des autres corps d'état et en particulier du peintre, l'entrepreneur doit assurer à ses frais la vérification
et la mise en bon fonctionnement de tous les ouvrages qu'il a fournis (jeux, graissages, nettoyage) et cela jusqu'à la fin
de la période de garantie.
4.1.9.12 Entretien et protections des ouvrages
Après le réglage, la pose et le scellement des menuiseries, l'entrepreneur devra réviser tous ses ouvrages et s'assurer
qu'ils sont fixés d'une façon parfaite. Jusqu'à l'entier achèvement et la réception des travaux, l'entrepreneur remplacera
à ses frais, aux frais des responsables, ou éventuellement si l'auteur n'était pas connu, aux frais du compte prorata, les
objets soustraits ou détériorés.
L'entrepreneur devra effectuer l'entretien pendant 1 an après la réception définitive prononcée sans réserve et pendant
2 ans concernant le bon fonctionnement des ouvrages. Il devra chaque fois qu'il y sera requis, donner les jeux qui
seraient jugés nécessaires.
Les épaufrures, éclats ou autres défauts qui apparaîtraient en cours des travaux, même s'ils ont été causés par des
ouvriers étrangers à l'entreprise, seront réparés par l'adjudicataire qui répartira le montant des réparations aux frais des
responsables. Les menuiseries défectueuses seront refusées et remplacées.
L'entrepreneur devra protéger les arêtes des huisseries et des batis par des tringles de bois pendant l'exécution des
travaux, et particulièrement les vantaux de portes. Toutes les menuiseries seront protégées très soigneusement
aussitôt après la pose.
Les boutons, béquilles, plaques de propreté, caches, entrées, etc. seront posés après le passage des peintres.
Toutes traces de doigts ou défectuosités de pose obligeant à des raccords de peinture engageront la responsabilité du
menuisier qui devra supporter les frais afférents à la remise en état des peintures.
Au cas où pendant la garantie biennale des défectuosités apparaîtraient et notamment le gauchissement des portes,
chassis, le retrait des panneaux, les lambris, etc., l'entrepreneur devra, avant la réception remédier à ses frais, aux
inconvénients signalés jusqu'à ce que ses ouvrages aient été reconnus par l'Architecte comme donnant entière
satisfaction.
Les raccords de peinture motivés par le jeu des bois, les déposes et les retailles, sont à la charge du présent corps
d'état
Seront également à la charge de l'entrepreneur tous les travaux nécessaires aux autres corps d'état nécessités par la
révision, l'entretien, et la remise en état ou le remplacement des menuiseries défectueuses.
décret 65.48 du 8 Janvier 1995. Cette sécurité s'implique pendant les travaux et pour la maintenance ultérieure.
4.2 MENUISERIE EXTERIEURE

4.2.1 CHASSIS PVC
Les locaux sont soumis à la réglementation thermique en vigueur des bâtiments.
DEFINITION
Les menuiseries seront conçues pour offrir des caractéristiques d'étanchéité et d'isolation renforcées, tout en
permettant les multiples adaptations exigées pour répondre aux besoins du chantier.
Les éléments constituant les cadres dormants, ouvrants et pièces diverses, seront réalisés à l'aide de profilés
multi-chambres en PVC rigide, type "RAU-PVC 1406" de REHAU ou équivalent, adaptés aux types de fenêtres. Ces
profilés seront extrudés à partir d'un compound de résine acrylique.
DISPOSITIONS GENERALES MENUISERIES PVC
Croisées, portes-croisées, châssis, généralités

Les menuiseries extérieures, sauf contre indication, seront en PVC suivant les directives du détenteur du système dans
le respect des prescriptions de l'Avis Technique du CSTB, correspondant dans des marques notoirement connues à
faire agréer par l'Architecte type REHAU ou équivalent.
Etanchéité des vantaux avec dormants par joints périmétriques de calfeutrement étanche.
Feuillures pour recevoir des vitrages isolants ou phoniques, dont l'épaisseur correspondra aux normes dimensionnelles
actuelles avec feuillure auto-drainante et gorge de récupération des eaux de condensation.
Parcloses de section appropriée, rapportées.
Fausses tapées de calfeutrement et de volets roulants, selon le cas, de largeur suffisante permettant les isolations et
les doublements intérieurs. Ces tapées seront à l'extérieur sur l'épaisseur du doublage.
Calfeutrement périphérique au droit des ouvrages par joints imputrescibles et élastiques, au droit des tableaux, et
calfeutrement au mortier par le maçon, en cas de fixation sur le gros-oeuvre.
Etanchéité
Toutes les menuiseries extérieures seront de la classe étanchéité améliorée à l'air et à l'eau de l'UEATC.
Classement des menuiseries PVC extérieures

Entre ouvrant et dormant, ces performances devront répondre à la classification UEA, aux critères du CSTB et à la
norme NFP 20.502 et rapport thermique, joint au dossier.
Perméabilité à l'air: A3
Etanchéité à l'eau: E4
Résistance à la pression des vents: VA2
Coefficient Uw: = 1,40 W / m².K
et selon RT 2012: étude thermique jointe au dossier
Le procès-verbal de classement A3-E4-V2, devra être fourni pendant la période de préparation. Dans le cas où les
menuiseries ne posséderaient pas ce classement, des essais de laboratoire devront être effectués par famille de
fenêtres ou de panneau de façade. La totalité des dépenses inhérentes à l'exécution de ces essais, est à la charge du
titulaire du présent lot.
Système
Fenêtres ouvrants à la française, 1 ou 2 vantaux, ou oscillo-battant, à soufflet, châssis fixe.
Les menuiseries seront composées d'un cadre dormant de 60 mm d'épaisseur minimum et de cadres ouvrants de 60 ou
76 mm réalisés en profilés tubulaires, type REHAU PVC S 709 ou équivalent.
L'étanchéité sera réalisée par des double joints à frappe en EPDM clipsés dans les gorges.
Le vitrage sera maintenu en place par des parcloses d'épaisseurs adaptées aux différentes épaisseurs de vitrage.
Le drainage des ouvrants et dormants sera réalisé suivant les prescriptions d'usinage du détenteur du système.
Affaiblissement acoustique
L'indice d'affaiblissement acoustique des menuiseries extérieures vis à vis des bruits extérieurs, devront avoir un indice
d'affaiblissement Dn TA ³ à 30 dB (A) route, (secteur non affecté par infrastructure routière).
Performance
Les menuiseries devront bénéficier d'un Avis Technique du CSTB et d'un label ACOTHERM.
Rejet d'eau
Ce profilé formant une saillie de 20 mm ou 15 mm clippé par l'intermédiaire de plots vissés et collés sur les traverses
basses des ouvrants permettra d'éviter toute infiltration d'eau de la pluie battante.
Parcloses
Les vitrages sauf prescriptions seront isolants. Ils seront posés en feuillure intérieure et maintenus en place par des
parcloses clipsées. L'épaisseur des parcloses sera fonction de l'épaisseur du vitrage. L'étanchéité sera réalisée à l'aide

de garnitures en EPDM rapportées ou co-extrudées.
Petits bois
Les petits bois seront en applique au 2 faces du vitrage, disposition selon plans.
Quincaillerie et ferrages
Une crémone à larder, verrou, fermetures hautes et basses, pour fenêtres et portes-fenêtres avec têtière munie de:
- 2 rouleaux pour les ouvrants sur allège,
- 3 rouleaux pour les portes,
- 1 boîtier extra plat,
- gâche nylon,
- poignées pour fenêtres, portes-fenêtres et châssis,
- pattes à scellement à la demande.
Seuils pour portes-fenêtres avec arrêt de rainure sous les montants.
Ferrage :
- 3 paumelles contre coudées pour chaque vantail fenêtre,
- 4 paumelles pour chaque vantail porte fenêtre.
CADRES DORMANTS PVC

Dormants constitués par des profilés équipés de fourrures de largeur suffisante pour assurer la liaison avec le
gros-oeuvre et intégrer l'isolant thermique, et par un profilé extrudé PVC à plusieurs chambres, tubulaire en forme de
"L", seront adaptés à la conception de la menuiserie et compatibles avec l'isolation extérieure et les supports.
Assemblage d'onglets par soudure étanche des angles.
Profils raidisseurs en acier galvanisé à chaud assemblés par soudure.
Les fixations seront placées au minimum à 20 cm de l'angle extérieur et de toutes liaisons soudées de profilés.
L'aile de la feuillure formera butée, une rainure venue d'extrusion servira à la mise en place de profilés d'étanchéité à
lèvres ou tubulaires.
La traverse basse recevra par clippage, un profil formant pièce d'appui.
Côté intérieur, en tous sens, une aile du dormant formera couvre-joint.
L'évacuation des eaux d'infiltration sera effectuée sur la traverse basse par des trous ronds, diamètre 8, ou par des
trous oblongs 5x20, soit par la chambre avant du profil, soit directement à l'horizontale ; les ouvertures seront protégées
par des caches pare-vent.
Des profilés tapées pour doublage seront prévus dans le cas où il n'est pas utilisé de dormant large.
Elles sont réalisées à partir d'un profilé évolutif permettant l'obtention d'épaisseurs.
La pièce d'appui (élargie) avec jet d'eau et larmier, sera appropriée à la maçonnerie ou aux supports et à la vêture selon
bâtiment, suivant les règles d'étanchéité citées au CCTP.
Les tapées de volets roulants sont réalisées à l'aide d'un profilé évolutif de 23 mm d'épaisseur.
CADRES OUVRANTS PVC

Les cadres ouvrants seront constitués de profilés tubulaires extrudés en PVC à plusieurs chambres, cloisonnés tant
pour les montants que pour les traverses. Ils seront rigides, cloisonnés en forme de Z et assemblés par soudure
étanche.
Des renforts en acier seront prévus pour les profilés dont la longueur libre est supérieure à 1,00ml, ou dans le cas où
l'intervalle entre deux points de fixation de ferrage, est supérieur à 0,70 (selon prescriptions du détenteur du système).
L'aile interne formant butée sera équipée d'un profilé d'étanchéité glissé dans une rainure venue d'extrusion.
L'aile externe formera feuillure pour recevoir le vitrage. Elle sera munie d'un joint de vitrage.
Sur chant, une rainure servira de logement aux parcloses intérieures dont le modèle sera approprié à l'épaisseur du
vitrage et des joints.
La traverse basse sera percée de deux trous assurant le drainage de la feuillure.
Dans le cas de menuiserie à deux vantaux, l'un des montants médians sera complété par un profilé tubulaire de
battement, l'étanchéité côté intérieur étant assurée entre les deux profilés par un joint d'étanchéité.
Il sera prévu la pose, toutes sujétions comprises, sur la traverse haute ou sur les coffres de volets roulants, de bouches
auto-réglables d'air neuf selon chauffagiste incorporés aux profilés PVC. Ces profilés seront prévus plus larges si cela
est nécessaire. Ces bouches type EAS 22 30 et 45 certifiées NC ou similaire, seront de coloris assorti aux menuiseries.
La fourniture sera au lot CHAUFFAGE et la pose au lot MENUISERIE EXTERIEURE. Ces grilles devront avoir été
étudiées pour ne pas remettre en cause les caractéristiques d'isolement prescrites par le CCTP.
Position des bouches : toutes pièces sèches.
a) Croisées, portes croisées à 2 vantaux à la française

Le battement central sera réalisé par un profilé tubulaire unique en RAU-PVC 140 de chez REHAU ou équivalent
rapporté sur le montant côté opposé à la crémone de 66 mm de largeur et complété aux extrémités par des pièces
d'étanchéité moulées.
Il pourra être réalisé également par deux profilés différents rapportés sur les montants, dont l'un de 33 mm de largeur
forme battue est fixé sur le montant côté opposé à la crémone, et l'autre pourvu d'une lèvre souple co-extrudée
assurant l'étanchéité est fixé sur le montant côté crémone.
Un profilé EPDM ou similaire sera mis en place sur le battement extérieur pour assurer l'étanchéité.

TABLEAU DE LOCALISATION ET DE DEFINITION

Les ouvrages sont définis par les plans de façades et carnet de détails ci-après.
Certaines menuiseries comporteront des volets roulants notés VR au plan, ou des volets bois selon façade.
Dans ce cas, les menuiseries seront conçues pour recevoir ces éléments.
Les menuiseries seront : en PVC blanc
NOTE :
Code VR : équipés de volets roulants au chapitre spécifique et plans
OB : oscillo-battant
FR : à la française
CS : châssis à soufflet
PC : châssis coulissant
OB) Châssis oscillo-battants

Les ouvrants du type oscillo-battant seront équipés de dispositifs d'ouverture ne permettant pas de fausse manœuvre,
et munis d'une condamnation de l'ouverture par barillet type JET A 27 ou A 40, verrouillage en deux points. Système de
marque FERCO type adapté au poids des ouvrants. Condamnation de l'ouverture à la française par clé six pans.
Ou :
Ferrage du type JET 77 500 B de chez FERCO ou similaire, y compris équerre de renvoi, gâche inférieure, gâche à
entailler, guide de tringle, palier d'angle, douille, poignée, palier de compas, compas, têtière de compas, lucarne,
poignée, loquet avec clé en partie basse permettant exclusive en oscillant, lorsque le loquet est condamné.
Exigences de sécurité :
Le bras de projection devra interdire la chute du battant de fenêtre en cas de fausse manœuvre (par exemple, grâce à
l'utilisation d'un bras à trois points). Si le bras de projection de la ferrure oscillo-battante ne satisfait pas cette exigence,
il sera nécessaire d'installer une sécurité contre les fausses manœuvres.
Ces ferrures devront permettre l'ouverture à la française complète de l'ouvrant, le système de désenfumage retenu pris
en compte étant le désenfumage des locaux par les façades (instruction technique 246).
Marquage de manœuvre :
Chaque oscillo-battant sera identifié par un marquage de manœuvre au droit de la poignée.
FR ) Châssis ouvrant à la française

Pivotement sur 3 fiches à visser de 13 mm, type ANUBA.
Condamnation par crémone encastrée FERCO, manœuvre par bouton à crémone bâton ou demi-bâton en alu anodisé
type FERCO. Réf. S 711 de REHAU avec AT 6/90 707 ou équivalent.
CS) Châssis à soufflet

3 à 4 paumelles en partie inférieure.
1 loqueteau de fermeture commandé par le ferme-imposte.
2 arrêts de sécurité butée de basculement.
1 ferme-imposte rigide bras à levier laqué blanc.
PC) Portes-fenêtres coulissantes

Le vantail coulissant sera équipé de ferrure coulissante à translation type GU 966, pour fenêtres PVC.
Verrouillage par une seule poignée assurant un verrouillage périphérique de l'ouvrant avec position abattant/coulissant.
Les poignées et ferrures seront de couleur laquée blanche.
Toutes les pièces du chariot et du rail seront masquées par un profil de recouvrement réduit.
Une seule poignée unique à condamnation intérieure permettra d'assurer toutes les manœuvres.
L'ensemble comprendra butée de guide de réglage, fixation du profil de guide et du rail, réglage de la compression du
vantail, chariot réglable.
Vitrerie des menuiseries extérieures

Toutes les vitres sont à la charge du présent lot.
Verres rayés ou cassés

L'entrepreneur devra assurer la protection de ses vitrages jusqu'à la réception. Il demeurera responsable de toutes
dégradations dont l'auteur ne pourra être connu et assurera toutes remises en état nécessaire pour le jour de la
réception.
Vitrage
Double vitrage du type BIVER, épaisseur minimale nominale 24 mm ou en fonction des volumes, de la position
altimétrique et de l'exposition des façades, compte tenu des normes en vigueur et réglementations acoustique et
thermique, et du coefficient Ug < 1,10 W/m²K selon étude thermique RT 2012 jointe au dossier , composé de deux
glaces espacées d'une lame d'air.
Le double vitrage sera du type agréé et pose en fond de joint silicone entre parcloses du présent lot, selon normes en

vigueur, indications du fabricant.

a) type clair 4/16/4 selon dimensions des volumes pour pièces de jour
b) type dépoli 4/16/4 pour salles avec un usage spécifique.
L’entreprise titulaire du présent lot traitera l’étanchéité à l’air et à l’eau conformément au DTU.
ACCESSIBILTE PMR
Tous les organes de commandes seront implantés entre 90 et 130 cm du sol pour l’accessibilité PMR.
ENTREE D'AIR
L’entreprise du présent lot pose les grilles d’entrée d’air fournies par le lot VMC sur indication de ce lot (voir ce lot).
Prévoir les orifices dans les dormants en conséquence.
Note :
Prévoir les tapées pour reprise de doublage adaptées ou adaptables au complexe isolant du lot PLATRERIE. Aucune
plus-value ne sera tolérée en phase travaux.
4.2.1.1 OB1 : 1.00 x 2.15 m ht
Châssis oscillo-battant (OB) sur allège fixe.

Dimensions : 1.00 m larg x 2.15 m htr
Conception : 1 chassis oscillo-battant (OB) en partie haute, sur allège fixe en partie basse
Vantail :1 vantail
Carreaux : 2 carreaux
Teinte : PVC blanc
Remplissage : Double vitrage isolant thermique, glace claire, Ug = 1,10 W /m².K. Faible
émissivité. Vitrage retardateur d'effraction (SP10)
Quincaillerie : Poignée et système de commande en aluminium blanche sur OB, avec
verrouillage à clé de l'ouvrant en mode "à la française"
OB1
Volet : Volet roulant / BSO
Localisation:
Selon plans PRO : Baies notées OB1 aux plans et façades :
- façade Nord : Salle de restauration
4.2.1.2 OB2 : 2.00 x 2.15 m ht
Ensemble comprenant 1 châssis oscillo-battant (OB) sur allège fixe, 1 chassis fixe sur
allège fixe.
Dimensions : 2,00 m larg x 2.15 m htr
Conception :
- 1 chassis oscillo-battant (OB) en partie haute, sur allège fixe en partie basse
- 1 chassis fixe en partie haute sur allège fixe en partie basse
Vantail :1 vantail OB + 1 fixe
Teinte : PVC blanc
émissivité. Vitrage retardateur d'effraction (SP10)
Quincaillerie : Poignée et système de commande en aluminium blanche sur OB, avec OB2
Localisation:

4.2.1.3 OB3 : 3.00 x 2.15 m ht
Ensemble comprenant 1 châssis oscillo-battant (OB) sur allège fixe au centre, 1 chassis
fixe sur allège fixe de part et d'autre du chassis OB.
Dimensions : 3,00 m larg x 2.15 m htr
Conception :
- Au centre : 1 chassis oscillo-battant (OB) en partie haute, sur allège fixe en partie basse
- A droite : 1 chassis fixe en partie haute sur allège fixe en partie basse
- A gauche : 1 chassis fixe en partie haute sur allège fixe en partie basse
Vantail : 1 vantail OB + 2 vantaux fixes de part et d'autre
Teinte : PVC blanc
émissivité, vitrage retardateur d'effraction (SP10).
OB3
Quincaillerie : Poignée et système de commande en aluminium blanche sur OB, avec
Localisation:
- façade Est : Salle de restauration
4.2.2 PORTE EXTERIEURE ALUMINIUM
PORTE EXTERIEURE METALLIQUE
Code P : avec coupure thermique.
Porte pleine à 1 ou 2 vantaux en profilé en acier à rupture de pont thermique.
Conception
Profilés tubulaires en acier de 60 mm d’épaisseur, obtenus à partir de feuillard galvanisé 2 faces, dont les parois
intérieure et extérieure sont reliées par des âmes isolantes continues en matière plastique armée de fibres de verre et
raccordées par contre-dépouillage et sertissage. Les profilés seront assemblés par soudure et suivie d’un meulage et
d’un ponçage.
Teinte RAL au choix de l’architecte.
L’étanchéité entre vantaux et huisserie et au plan de joints de battement des vantaux sera assurée par joints de
battement doubles en EPDM.
L’étanchéité entre la traverse basse et le seuil sera assurée par un double joints brosse, …
Cadre dormant, montant, traverses des parties fixes constitués par des profilés tubulaires acier classé S235 minimum,
label NF :
- les montants, les traverses et cadres devront supporter, sans déformation, le poids des remplissages, suivant les
caractéristiques ci-après.
- les largeurs des dormants devront prendre en compte l'épaisseur des isolants intérieurs ou extérieurs en retour sur
tableaux et linteaux,
- cadre métallique de même nature en périphérie formant tapée intérieure,
- pièce d'appui avec profilé de renvoie d'eau et gorge permettant la liaison avec la bavette,
- buse pare tempête sur les orifices de drainage,
- appuis reconstitué en cornière métallique ou sur seuils béton suivant localisation pour pose en tunnel ou en applique,
- calfeutrement par joints précomprimé sous pièces d'appuis et joints à la pompe silicone de 1ère catégorie SNJF avec
mousse fond de joint précomprimé périphérique.
Cadre ouvrants pleins isolant ou vitrés avec traverses intermédiaires suivant plans et détails :
- système d'étanchéité des ouvrants à double joints en EPDM.
- ferrés par paumelles visées à dimensionner suivant la taille et le type d'ouvrant, teinte assorties aux menuiseries.
- fermeture suivant spécification ci-après.
- manœuvre suivant spécifications ci-dessous (hauteur des poignées de commande comprise entre 0,90 et 1,30 m).
- seuil encastré pour les portes et profilés demi-bombés aplatis fixé par vissage au droit des ouvrants avec joint
d'étanchéité à lèvre en néoprène aux normes PMR.
- pares closes autobloquantes posées à l'intérieure assemblée à coupe d'onglet.
- l'effort nécessaire à l'ouverture des portes devra être inférieur à 50N.
- pions anti-dégondage solides de sécurité appliqués côté paumelles.
Traitement de surface
- sablage, métallisation, thermolaquage standard par poudres époxy-polyester et passage au four à 180°, surface

gaufrée anti-éraflures,
- thermolaquage garanti par le label Qualicoat, épaisseur supérieure à 60 microns, teinte RAL au choix de l'architecte.
Ensemble des finitions, comprenant :

- couvre joint périphérique extérieur et intérieur de finition,
- pièces de finition en U ou en L fixée sur châssis pour sujétions de raccordement des habillages des tableaux et
linteaux,
- réservations pour entrer d'air (grille d'entrée d'air à la charge du lot Plomberie) selon nécessité,
- réservations dans profilé et incorporation de la filerie et appareillages électriques et courants faibles en accord avec
les lots concernés pour le contrôle d'accès, anti-intrusions et sécurité incendie.
Quincaillerie
- béquille diamètre 20mm en aluminium sur plaques monobloc, bagues de guidage sans entretien et liaison avec carré
plein. Modèle genre MARIBOR de la série DURANORM de chez HOPPE ou équivalent,
- serrure suivant spécifications ci-après,
- nombre de clés par serrures posées : 3 unités pour les portes + passes généraux,
- butée de sol en aluminium sertie de caoutchouc.
Pose et fixation
- pose en applique ou en tunnel selon plans, avec profilés de calfeutrement intérieures et joint d'étanchéité SNJF 1ère
catégorie, extrudé au pistolet.
- fixation par cheville métalliques et boulonnerie en acier inox.
Les châssis bénéficieront d'une garantie décennale.

Compris toutes sujétions de fabrication, réalisation et pose suivant les normes en vigueur.
En phase travaux, mise en place de protections provisoires sur les portes et vitrages à la charge du présent lot.
Type de portes
VERSION R (Rouleau)
Portes sur extérieur.
Serrure à rouleau 3 points.
Garniture prise de main sur chaque face des vantaux (2 pour portes 1 vantail, 3 pour portes 2 vantaux), type poignées
tirage tubulaire en inox « bâton de maréchal » diamètre 30, htr 2.25 ml selon plans, avec fixations pattes déportées et
rosace, selon détail Architecte.
Version B (Béquille)
Porte avec manoeuvre par béquille (B).
Serrure à larder 3 points avec têtière, sureté à pêne dormant et ½ tour.
Equipement béquille : plaque avec ressort de rappel de chez HOPPE.
Ligne : VERRONA.
Choix Architecte.
Composé :
- béquille double
- finition laquée gris dito RAL menuiserie.
Version C (poignée de tirage)

En inox brossé, section 25 mm
Poignée tubulaire contre coudée
Entraxe 200 mm
Ø 25
Réf : 111XG4 de chez HEWI
Version BD (version Bouton)

Semblable à la version B + décondamnation intérieure.
Version POM
Porte avec manoeuvre par carré.
Serrure à larder 3 points avec têtière, sureté à pêne dormant et ½ tour.
Ferrage caché en feuillure avec ensemble de verrouillage avec manoeuvre carré.
FERRURES ET EQUIPEMENTS (FE)

Tous les accessoires seront laqués de même teinte que les profils courants.
Les accessoires devront être compatibles avec le matériau employé.
Matériel à proposer à l'Architecte avant toute pose. Seul l'Architecte est apte à juger de l'équivalence des accessoires
proposés avec ceux préconisé au CCTP, aussi bien techniquement qu'esthétiquement.
Quincaillerie de première qualité, conforme aux normes.

VERSION P (paumelles)
Les paumelles seront du type 3 lames, sur roulement à bille avec axe inox réglable. Il sera prévu un minimum de 4
paumelles par vantail.
VERSION S (serrures et cylindres)

Coffre à larder de sûreté NFP 16.414. Pêne auto bloquant interdisant le crochetage label A2 P2 **
Les serrures seront proposées en version points sécurité : 3 points (condamnation latérale ou bilatérale), pour les
portes extérieures.
En serrure 3 points, des pièces assureront un guidage de la tringlerie qui sera positionnée à l'intérieur de la chambre du
profilé. La longueur de course de la tringle sera de 16 mm.
La serrure 3 points aura un mécanisme de fermeture à mouvement continu, par système d'entraînement engrenage.
Les pênes haut et bas seront en acier cémenté.
Elles seront aptes au type de serrure.
Cylindres type européen, fonctionnant sur l'organigramme.
Prévoir pose de cylindres de chantier provisoires à récupérer au moment de la pose du cylindre définitif sur
l'organigramme menuiserie intérieure. Coordination avec le lot et menuiserie intérieure et autres lots.
1) Cylindres de sûreté (S1)

Ils seront du type européen, à clés brevetées, de chez VACHETTE, permettant ainsi le contrôle de la reproduction des
clés, ils seront fournis avec fonction "clé de secours". Marque et type semblable à l'existant.
Les matériels précités bénéficient d'une garantie décennale du fabricant.
Type système RADIAL NT
Les cylindres seront, selon le cas, profil double, profil simple, ou profil double bouton.
2) Serrure électrique (S2)

Coffre à larder de sûreté NFP 16.414. Pêne auto bloquant interdisant le crochetage label A2 P3 *
Les serrures seront proposées en version : applique sur menuiserie
- 3 points haute sécurité électriques (condamnation latérale), pour les portes extérieures.
Les pênes haut et bas seront en acier cémenté. Les serrures fournies par le présent lot.
- Pose de jarretière passe-fil entre dormant et ouvrant, gâche électrique, réservation pour filerie, bouton appel et lecteur
de badge, selon type de portes (se rapporter au lot ELECTRICITE)
- Pose de bouton d'appel et pose de lecteur de badge (fourni par le lot ELECTRICITE)
Cylindres de sûreté : les cylindres seront, selon le cas, profil double, profil simple, ou profil double bouton.
VERSION CP (crémone pompier)

Sur les portes à 2 vantaux, fourniture et pose d'une crémone pompier, modèle encastré, type rotative ½ tour.
Prévoir jeux de gâche inox au sol fixé par vis inox.
VERSION FP (ferme porte hydraulique)

Thermo constant à température réglable, bras anti vandalisme, refermeture contrôlée et à-coup final, réglable de chez
GROOM, réf. GR 300, ou VACHETTE réf. 11200, DESING MF avec capot. Pose sur vantail de service.
VERSION AP (arrêts de portes)

Arrêts de portes à butoir, type OGRO moulés, robustes, avec plaque de montage et plaque de base, réf. TZ 5561.
Pose sur porte de service pour les maintenir en ouverture.
VERSION O (organigramme)
Prescriptions générales
Toutes les serrures et cylindres des menuiseries extérieures seront à mortaiser, sûreté des ETS VACHETTE, selon
type.
Organigramme :
La conception de l'organigramme des clés est à la charge du présent lot.
Chaque lot aura à sa charge la fourniture et pose des cylindres équipant ses propres portes.
4.2.2.1 Porte P1 - 1 vantail - 90 x 215 cm
Porte battante, 1 vantail ouvrant à la française, ouvrant à l'extérieur.
Dimensions:
- largeur de vantail : 1 vantail de service de 0,90 m de passage libre
- hauteur: 2,15 m (sous linteau)
Conception :

- type P
- béquille double sur rosaces, bouton de décondamnation intérieur (Version BD)
- cylindre de sûreté (S1)
- ferrures et équipement (FE)
- paumelles (P)
- arrêt de porte (AP)
- seuil isophonique en aluminium extrudé encastré conforme à la réglementation PMR
- ouvrant à recouvrement 4 faces
Remplissage:
- Partie basse :
- deux coquilles en tôle d’acier galvanisé Z225 double face d’épaisseur 65/100, laqué,
- âme en mousse de polyuréthane, épaisseur 50 mm,
- cadre intérieur réalisant la coupure thermique,
- joint d’étanchéité périphérique à lèvre encastré dans la rainure du cadre porte,
- rejet d’eau,
- Partie haute : double vitrage isolant thermique, faible émissivité Ug = 1.10 W /m².K composé :
- un vitrage feuilleté extérieur glace claire - 44.2 (selon dimension des volumes),
- un vide d'air de 16 mm, gaz Argon,
- un vitrage feuilleté intérieur glace claire - 44.2 (selon dimension des volumes).
Teinte:
RAL 9010, au choix de l'Architecte, finition de surface laquée.
Quincaillerie :
- 4 paumelles minimum, réglables dans les trois directions, indévissable de l'extérieur
- cylindres de sûreté (S1) 1 entrée, à la charge du présent lot
- bouton de décondamnation intérieur
- cylindre européen et fausses têtières haute et basse
- béquille double et plaque en laiton massif, finition chromé mat, type OCEANE de chez CADAP ou équivalent
Localisation:
Selon plans PRO : porte P1 aux plans et façades :
- Façade Ouest : accès à l'office
4.2.2.2 Porte P2 - 2 vantaux vitrés - 160 x 215 cm
Porte vitrée battante à 2 vantaux (1 ouvrant de service de 0,90 de passage libre + 1 semi-fixe), ouvrant à l'extérieur.
Dimensions :
- largeur: 1,60 m (avec un vantail de 0.90 m de passage libre + 1 semi-fixe)
- hauteur: 2,15 m (sous linteau)
Conception:
- type P
- crémone pompier (CP) sur le semi-fixe
- paumelles (P)
- ouvrant à recouvrement 4 faces :
- Partie haute et basse :
- double vitrage isolant thermique, glace claire, Ug = 1,10 W /m².K. Faible émissivité, vitrage retardateur d'effraction
(SP10)
- joint d’étanchéité périphérique à lèvre encastré dans la rainure du cadre porte,
- rejet d’eau,
- joints anti-pince-doigts au 2 faces
Teinte:
RAL 9010, au choix de l'Architecte, finition de surface laquée.
Remplissage:
Double vitrage isolant thermique, faible émissivité Ug = 1.10 W /m².K composé :
- un vitrage feuilleté extérieur glace claire - 44.2 (selon dimension des volumes),

- un vitrage feuilleté intérieur glace claire - 44.2 (selon dimension des volumes).
Quincaillerie et accessoires:
- Sur le vantail de service :
- 1 serrure 6710 + 6720 anti panique (porte 2 vantaux)
- 1 ferme porte hydraulique anti-vandalisme agréé CICM avec sélecteur à bras GROOM, réf 300 ou 400
- 1 arrêt de porte OGRO
- 1 béquille double P 13/23 AV avec cylindre, RADIAL NT label A2P***
- Sur le semi fixe :
- autoblocage du vantail semi-fixe par commande à levier pour la décondamnation des points haut et bas (CP)
- 4 paumelles minimum par vantail, réglables dans les trois directions, indévissable de l'extérieur
- fourniture et pose de cornières en L ou T de 20 mm en aluminium laqué du même ton que les profils, pour reprise et
arrêt du doublage isolant en périphérie, et pour reprise plafonds,
- comprend toutes quincailleries et pièces d'adaptation nécessaires au bon fonctionnement.
Dispositif contrasté : prévoir 2 bandes adhésives contrastées à coller sur la longueur des vitrages, sur la face
intérieure, y compris sur châssis attenants, conformément à la réglementation PMR. Bandes de 5 cm minimum situées
respectivement à 1.10 m et 1.60 m du sol fini.
Localisation:
- Façade Sud : accès au Vestiaire
4.2.3 ENSEMBLE VITRE ALUMINIUM
GENERALITES - MENUISERIES FIXES OU OUVRANTS ALUMINIUM

Les profils seront choisis en fonction de l'inertie, en étant le plus mince possible.
Caractéristiques des ouvrants extérieurs

Les ouvrages décrits au CCTP seront réalisés en profil d'aluminium extrudé conforme à la norme A 57300 revêtement
laqué appliqué à chaud et correspondant aux normes P 34.601 - P 34.602. Tons au choix de l'Architecte dans toute la
gamme du fabricant.
Assemblage des profilés en coupe d'onglet ou droite au moyen de pièce en aluminium, fixation invisible par goupilles ou
vis avec collage renforçant l'étanchéité des coupes.
Parcloses fixées par clips plastiques avec joint E.P.T. aux deux faces du vitrage, section des parcloses et des joints, en
fonction des épaisseurs des verres à déterminer au chapitre MIROITERIE - VITRERIE. Etanchéité entre dormant et
ouvrant par joints de battement sur le périmètre du chassis avec angle moulé. Etanchéité entre dormant et précadre par
joint compressible et joint à la pompe 1ère catégorie, après finition des tableaux et voussures à la charge du présent lot,
rondelles plastiques aux vis de fixation. Récupération et évacuation contrôlée des eaux de pluie et de condensation par
l'intermédiaire du profil de la pièce d'appuis. Quincaillerie en aluminium protégé pour les parties apparentes, tons au
choix de l'Architecte, et en acier zingué pour les pièces en feuillure. Vis en acier inoxydable. Les tapées permettant de
compenser l'épaisseur des doublages seront posées côté intérieur et formeront couvre-joint des nus, profil en alu laqué.
Les ouvrages seront choisis dans une gamme d'aspect esthétique mince et fonctionnelle de HARTMANN série façade
52, ou équivalent :
- pour les murs rideaux, avec ou sans bandes verticales, avec ouvrants cachés,
- pour les chassis ouvrants intégrés, série à ouvrants masqués,
- pour les portes battantes alu série renforcée.
L'entrepreneur pourra proposer des équivalences aussi performantes esthétiquement que techniquement, étant
entendu que seul l'Architecte est apte à juger des équivalences conformes au préambule du CCTP, choix des
matériaux, et pourra rejeter toute autre gamme.
Toutes les menuiseries à coupure thermique seront unicolores 2 faces.
Les ouvrages seront réalisés en conformité aux normes :

- NF P 24.301 et additif NFA 91.450, concernant les menuiseries extérieures en aluminium,
- résistance mécanique : NF P 20.501 - NF P 20.502,
- drainage des profilés : NF P 24.301, chapitre 4.3.
Toutes les menuiseries seront munies de jet d'eau pour recueillir les eaux de ruissellement sur toute la longueur (sauf
dispositif spécialement conçu).
Les ouvrages seront constitués d'ensembles simples ou composés entre eux : chassis fixes, murs rideaux ouvrants,
portes, impostes, selon les ensembles.

Comprendre toutes sujétions d'habillages, moulures, calfeutrements, renfort d'inertie, dilatations, et toutes pièces
spéciales compatibles avec le détenteur du système et le type de menuiserie.
Prévoir tous meneaux pour cloisons, calfeutrements, bavettes hautes pour menuiserie en appliques selon façades,
jambages, tapées, incorporations liées aux fermetures.
DESCRIPTION TYPES DE MENUISERIES
TYPE MR : MURS RIDEAUX A BANDES HORIZONTALES ET VERTICALES

a) Conception générale
Les façades seront du type mur rideau, composées d'une ossature tubulaire en aluminium laqué à coupure de pont
thermique, formant grille et passant devant le gros œuvre. Les profilés auront une face vue de 50 mm à 52 mm
maximum, composés de capots verticaux ou horizontaux, de forme rectangulaire, choisis dans la série 50 mm de
largeur.
Ossature
L'ossature sera en profils tubulaires et formera une grille passant devant le gros œuvre.
La profondeur des épines sera fonction des moments d'inertie qui devront satisfaire aux déformations dues à la
pression et dépression des vents suivant les indications des règles NV. 65. Le profilé serreur ne sera pas pris en
compte dans le calcul d'inertie.
Le calcul des montants de murs rideaux sera justifié par l'entrepreneur en prenant en compte :
- vent : région 2, site normal,
- la hauteur altimétrique du bâtiment,
- le coefficient de dimension,
- le coefficient de travée au vent,
- le coefficient de travée intérieure,
- la portée maximum des appuis et leur nombre,
- la bande de charge,
- la charge du mur rideau sera reprise par le lot MACONNERIE ou charpente bois selon conception (voir plans).
Les épines seront renforcées selon inertie :
- soit par tube métallique intérieur,
- soit par renfort du profil,
en fonction de la possibilité de fixation entre appuis, en prenant en compte :
. l'écartement entre allèges et linteaux lot MACONNERIE,
. l'écartement entre allège et parties supérieures sur acrotère s'il y a lieu (selon plans).
Les traverses seront pénétrantes ou percutantes et devront pouvoir répondre à la reprise des charges des remplissages
et des vitrages sans désordre.
Entre poteaux, traverses et serreurs, un joint en EPDM sera clippé pour assurer un bouclier thermique.
Le drainage des éventuelles eaux d'infiltration sera réalisé suivant la notice technique de la série LIGHT.
b) Fixation gros œuvre

Les pièces de fixation devront :
- être conformes aux normes en vigueur,
- être en acier galvanisé à chaud (Norme NFP 24.351) ou en aluminium, réf. 215 138/139/140.
- transmettre sans désordre les différentes charges G.O,
- permettre le réglage des montants porteurs dans les trois dimensions,
- absorber les dilatations longitudinales et verticales.
c) Assemblage
Les profilés seront assemblés en coupe droite avec grugeage sur les extrémités des traverses pour obtenir un
assemblage pénétrant.
Des embouts de type manchette seront collés aux extrémités des profilés (côté intérieur) pour masquer les jeux des
assemblages et de dilatation.
Au droit des raccordements, un cordon de silicone sera exécuté entre traverses et montants pour parfaire l'étanchéité
de la feuillure.
d) Dilatation
Il y aura lieu de prévoir à chaque trame les jeux nécessaires entre montants et traverses pour permettre les dilatations
de la grille. Les traverses seront montées avec interposition d’un joint de calfeutrement.
e) Remplissage
Il sera du type double vitrage :

- double vitrage de 20 à 36 mm d'épaisseur minimum, défini au chapitre vitrerie,

- vitrage trempé émaillé de 6 mm sur les parties maçonnées (non chauffées),
- panneaux sandwich de 30 mm d'épr. au droit des parties chauffées.
Intégration des portes d'entrée et des chassis aspect fixe, ainsi que ouvrants masqués OB.
Les profilés serreurs extérieurs devront maintenir sous pression la tenue des vitrages ou des remplissages, à l'aide de
joints en EPDM. La fixation du serreur sera assurée par des vis inox autoforeuses évitant ainsi tous risques de
glissement de celui-ci sur l'ossature porteuse.
Des capotages en aluminium seront clippés sur les serreurs pour la finition du mur-rideau.
Des profilés de réduction de feuillure devront permettre l'adaptation de volumes de 6 à 32 mm.
Les panneaux de remplissage seront feuillés sur leur périmètre pour être posés de la même façon que les volumes
verriers. Ces panneaux devront avoir un avis favorable du CSTB.
Tous ces éléments seront au même nu extérieur.
f) Chassis ouvrants
Tous les châssis intégrés au mur rideau et ensembles du projet seront de type OB ouvrants à l’intérieur.
g) Calfeutrement - Habillages spécifiques

Seront à la charge du présent lot tous les calfeutrements nécessaires à la finition optimum (liaisons entre béton ou bois
et menuiserie).
L'entrepreneur devra prévoir les jeux de rattrapage des tolérances normales du Gros Ouvre (lot N° 1) ou du lot 3
Charpente bois.
Ces habillages seront en tôle d’aluminium de même teinte que la menuiserie. Ils recevront dans les parties à isoler un
remplissage en laine de roche. Ils seront non résonnants et leurs fixations seront invisibles.
Le vide entre nez de dalle et mur-rideau devra être traité coupe-feu, avec des capotages en acier galvanisé de 20/10
minimum. De la laine de roche et du plâtre assureront le remplissage de ces zones, et permettront d’éviter la
transmission du bruit.
Toutes les parties en acier galvanisé visibles seront habillées en tôlerie aluminium.
L'entrepreneur devra prévoir les cornières tés U de reprises placo en aluminium laqué, selon dispositions des plans
pour reprendre les ouvrages de périmétrie (tablettes, linteaux, plafonds, tableaux, doublages, etc.., selon dispositions
des plans),
notamment pour les baies posées au nu extérieur en façade Nord.
h) Goutte d'eau et calfeutrement inférieur ou supérieur des ouvrages (ouvrages situés au nu extérieur)
Constitué d'un profil alu 15/10 ou 20/10, et fixé dans le profil serreur inférieur des murs rideaux formant goutte d'eau.
Tôle galvanisée ou laquée (selon la vue), épr. 20/10 avec joint d'étanchéité fermant le mur rideau.
Cet ensemble sera traité étanche entre air et eau entre le mur rideau et les ouvrages adjacents, linteau ou appuis.
TYPE CF : CHASSIS FIXES

Les chassis fixes seront constitués de profils identiques aux murs rideaux :
- d'un cadre dormant en profils tubulaires à rupture de pont thermique, assuré par barrettes polyamide,
- d'un profil de jet d'eau en partie basse formant pièce d'appuis avec drainage du dormant par trous oblongs,
- l'assemblage se fera par coupe d'onglet.
La prise de volume de 20 à 23 mm sera réalisée par parcloses côté extérieur des joints EPDM, le joint de prise de
volume.
Ces chassis fixes seront posés :
- isolément ou en bandes,
- composés avec des ouvrants,
- composés avec des portes aluminium ou acier selon CCTP.
TYPE OB : CHASSIS OSCILLO-BATTANTS

a) Conception générale
Les chassis seront de conception type oscillo-battants à ouvrants, intégrés au dormant.
Aspect
Identique au mur rideau.
Le système à ouvrant permettra d’avoir des masses vues identiques dans les cas composés fixes et ouvrants ainsi que
les sur les montants et traverses intermédiaires.
Cette largeur de dormant permettra d’avoir un ouvrant.
Le clair de vitrage sera augmenté de 10% entre la fenêtre traditionnelle.
b) Dormant avec rupture de pont thermique

En partie basse, le couvre joint comportera un récupérateur incorporé. Il fera partie intégrante du mur rideau.
La rupture de pont thermique sera obtenue par des barrettes en résine coulée de polyuréthanne . Le dormant
d’intégration au mur rideau aura des barrettes en polyamide serties dans les profilés.
La rupture de pont thermique supprimera la condensation éventuelle et permettra d’éviter le récupérateurs.
c) Ouvrant
Les ouvrants seront du type « ouvrant à la Française 1 vantail ». Ils seront d’une épaisseur de 51 mm, avec parclose ou
portefeuille. Vu de l’intérieur, la forme sera adoucie par un angle arrondi. Il pourra recevoir un vitrage de 22 à 24 mm.
d) Assemblage
Les dormants seront coupés d’onglet et assemblés avec des équerres à sertir ou à tétons.
Les traverses et montants seront assemblés en coupe droite avec des blocs d’assemblage. Les vis utilisées seront
auto-taraudeuses ce qui assurera un maintien renforcé des traverses sur les montants.
e) Remplissage
Il sera du type double vitrage, selon définition chapitre vitrerie.
Le vitrage a une épaisseur de 22 mm à 24 mm.
Sur les ouvrants parclosés, le montage des parcloses sera réalisé en direct sur la gorge.
f) Etanchéité, drainage
Une triple barrière de joints en EPDM sur la périphérie assurera l’étanchéité, améliorera l’affaiblissement acoustique et
les performances thermiques. Ces barrières seront :
- un joint central à lèvre en appui sur l’ouvrant.
- un joint spécialement conçu pour créer un bouclier thermique (double fonction : joint de vitrage et joint de battement).
Ce joint dissimule la totalité de la parclose. Ainsi cette dernière est proposée en une seule finition, anodisée incolore.
- un joint intérieur de battement posé sans interruption au droit des paumelles. Ce joint est tournant ce qui entraîne un
montage sans découpe et apporte un confort acoustique supplémentaire.
g) Ferrure
Pour les paumelles de fenêtre Oscillo-Battante, la charge maximale sera de 70 kg par vantail. Des paumelles
renforcées seront utilisées jusqu’à 120 kg par vantail.
Les ferrures seront du type oscillo avant battant.
La ferrure est commandée par la crémone pour tous les verrouillages et pour le système anti fausse manœuvre et
compas de verrouillage. La liaison des ferrures avec la tringle se fera par simple emboîtement, ferrures à clamer.
Les ferrures devront être munies d’un système de réglage agissant sur l’axe vertical et sur la compression des joints.
Les poignées seront du type mono commande à ½ tour, proposées en deux modèles CHLOE et LEA et sont
d’esthétique et couleur identique à la fenêtre.
Les châssis seront munis d'entrebâilleurs en fonction F.
Prévoir une clé de condamnation ouvrant à la française ne permettant que la fonction basculante, et repérage par
marquage au droit de la poignée.
Tout le matériel employé sera robuste.
h) Pose
Ces châssis seront soit isolés avec dormants, intégrés avec châssis fixes ou murs rideaux.
Dans mur rideau ou isolé, ou en bandes avec d'autres châssis.
i) Finition de surface
Profilés laqués
Semblables au mur rideau, teintes RAL au choix de l’Architecte.
j) Performances
L’exécution des ouvrages devra répondre aux performances AEV du CCTP.
TYPE P : PORTE EXTERIEURE ALUMINIUM

Conception
Porte battante ouvrant côté extérieur, série renforcée, (avec coupure thermique), épr. 60 mm.
Côté extérieur, les dormants et les ouvrants seront affleurants assurant ainsi une parfaite planéité de la menuiserie.
Aucune busette rapportée ne sera admise pour l'évacuation des condensations éventuelles.
Les couvre-joints seront posés en alignement du dormant, ce qui facilitera le réglage par rapport au doublage intérieur.
L'intégration de traverse intermédiaire se fera par des profils de 108 mm, largeur 216 mm.
L'intégration des portes battantes composées avec les murs rideaux ou chassis, se fera grâce au système intégré.
Cette intégration permettra de retrouver un seul nu extérieur : dormants et ouvrants affleurants assurant ainsi une
parfaite planéité des ensembles menuisés.
Pour garantir la pérennité du fonctionnement les épaisseurs des tôles de profilés seront en moyenne de 1,8 mm
renforcées jusqu'à 2,3 mm dans les parties les plus exposées. Ces caractéristiques dimensionnelles apporteront
l'inertie optimale pour obtenir la robustesse indispensable aux composants de la porte.
Ces portes seront prévues pour un usage intensif (ressaut < 2 cm).

Au sol, prévoir seuil inox bombé respectant la norme handicapée.
Ouvrants (coupure thermique)

Les assemblages d'ouvrants seront réalisés avec des équerres massives, spécialement dimensionnées et renforcées,
en aluminium moulé, pour garantir la robustesse du vantail: technologie autorisant des formes appropriées au libre
passage des tringleries de serrures, à la bonne fixation des accessoires de fonctionnement (pivots, verrous....) et à la
bonne répartition des masses d'aluminium sur l'équerre.
Les paumelles en aluminium seront dotées de contre-plaques de fixation de largeur 32,5 mm spécifiquement adaptées
aux poids et aux dimensions de l'ouvrant.
Le fonctionnement des pivots sera garanti par la fixation de la penture basse dans une contreplaque insérée et vissée
dans la traverse basse.
Renfort de l'ouvrant selon inertie par tiges intégrées.
La traverse basse d'ouvrant sera élargie à une hauteur minimum de 120 mm (lieux où les plinthes sont soumises aux
coups de pieds).
Selon plans, prévoir traverse de largeur suffisante. Il en sera de même pour le montant.
Le pêne central , équipé d'une barrette anti-sciage, et les pênes haut et bas en acier cémenté (résistance au
cisaillement de 130 tonnes) garantiront la résistance de la serrure à l'effraction.
Pour assurer un niveau équivalent de sécurité du côté paumelles, un système anti-dégondage rendra impossible
l'ouverture du vantail, même lors du sciage des paumelles.
En porte battante ouverture à l'extérieure, le dévissage des paumelles sera rendu impossible par l'ajout de billes en
acier dans les cylindres de fixation.
En partie basse des ouvrants, prévoir balai d'étanchéité encastré réglable.
Dormant
Le dormant sera d'épaisseur 60 mm et disposera de gorges permettant de reprendre tous les profilés d'habillage de la
gamme (couvre-joints, tapées), mais aussi des tôles de finition d'épaisseur 1,5 mm et l'intégrant au mur rideau.
Dans le cas de vêture extérieure et habillage des tableaux, les dormants seront élargis en conséquence.
Ouvrant
Les ouvrants seront du type battante ouverture à l'extérieur ou intérieur selon plans.
Ils seront d'une épaisseur de 45 mm et recevront des vitrages du chapitre MIROITERIE.
Leur chambre de 42 mm pourra recevoir une serrure 3 points.
Assemblage
L'assemblage des cadres dormant et ouvrant se fera en coupes d'onglets par des équerres à tétons en alliage
d'aluminium.
Les traverses basses d'ouvrant seront assemblées en coupe droite avec des blocs d'assemblage et des alvéovis.
Remplissage vitré
Il est du type défini au chapitre MIROITERIE de 20 à 26 mm d'épaisseur.
Le vitrage sera maintenu sur l'ouvrant par des parcloses arrondies ou moulurées à clipper assurant un montage sous
pression, des joints EPDM réaliseront l'étanchéité entre cadre ouvrant et vitrage.
Allèges vitrées
Partie basse composée d'un panneau vitré, traverse basse renforcée de 100 mm.
Etanchéité - Drainage
L'étanchéité entre le dormant et l'ouvrant se fera par deux joints de battement à double lèvres en EPDM qui viendront
en écrasement lors de la condamnation.
En traverse basse d'ouvrant, des joint-brosses en polyamide sertis dans un profilé inox se glisseront dans un profilé
porte-balais.
Le seuil de hauteur 20 mm, conforme à la réglementation régissant les établissements recevant du public, constituera
une barrière contre les eaux stagnantes et les salissures.
De plus, il assurera une étanchéité performante à l'air et au bruit.
Des pièces d'étanchéité haute et basse, moulées en polyamide, assureront la continuité des joints sur les 2 vantaux.
Pose
Le système permettant de reprendre les doublages les plus courants de 100 mm à 160 mm. La liaison au gros œuvre
ou au mur composite bois se fera par pattes de fixation réglables.
Les paumelles seront à réglages simplifié afin de permettre l'intervention sur le chantier d'une seule personne.
Finition de surface
Profilés laqués
Les profilés en alliage d'aluminium sont laqués selon les prescriptions du label de qualité QUALICOAT (label de qualité
pour le thermolaquage de l'aluminium destiné à l'architecture). Les profilés subissent avant laquage une préparation de
surface en 3 phases : un dégraissage, un dérochage et une chromatation.
Après séchage, un revêtement de poudre de polyester de 60 à 80 microns d'épaisseur est appliqué puis polymérisé
(environ 15 minutes à 170-200°).

Les coloris sont à choisir dans la gamme RAL.
Type de portes
VERSION R (rouleau)
Portes sur l'extérieur.
Serrure à rouleau 3 points, (permettant la pose de serrure ou gâche électrique).
Garniture prise de main sur chaque face des vantaux (2 pour portes 1 vantail, 3 pour portes 2 vantaux), type :
- poignées tirage tubulaire en inox « bâton de maréchal » diamètre 30, htr. 2.25 ml selon plan, avec fixations pattes
déportées et rosace, selon détail Architecte.
VERSION B (béquille)
Porte avec manœuvre par béquille (B)
Serrure à larder 3 points avec têtière, sûreté à pêne dormant et ½ tour.
Equipement béquille : plaque avec ressort de rappel de chez HOPPE.
Ligne : VERRONA
Choix Architecte.
Composé :
- béquille double,
- finition laquée gris.
VERSION BD (Version bouton)

Semblable à la version B + dé condamnation intérieure.
FERRURES ET ÉQUIPEMENTS (FE)

Tous les accessoires seront laqués de même teinte que les profils courants.
Les accessoires devront être compatibles avec le matériau employé.
Matériel à proposer à l'Architecte avant toute pose. Seul l'Architecte est apte à jugé de l'équivalence des accessoires
proposés avec ceux préconisé au CCTP, aussi bien techniquement qu'esthétiquement.
Quincaillerie de première qualité, conforme aux normes.
VERSION P (paumelles)
Les paumelles seront du type 3 lames, sur roulement à bille avec axe inox réglable. Il sera prévu un minimum de 4
paumelles par vantail.
VERSION S (serrures et cylindres)

Coffre à larder de sûreté NFP 16.414. Pêne auto bloquant interdisant le crochetage label A2 P2 **
Les serrures seront proposées en version points sécurité :
- 3 points (condamnation latérale ou bi-latérale), pour les portes extérieures.
En serrure 3 points, des pièces assureront un guidage de la tringlerie qui sera positionnée à l'intérieur de la chambre du
profilé. La longueur de course de la tringle sera de 16 mm.
La serrure 3 points aura un mécanisme de fermeture à mouvement continu, par système d'entraînement engrenage.
Elles seront aptes au type de serrure.
Cylindres type européen, fonctionnant sur l'organigramme.
1) Cylindres de sûreté (S1)

Ils seront du type européen, à clés brevetées, de chez VACHETTE, permettant ainsi le contrôle de la reproduction des
clés, ils seront fournis avec fonction "clé de secours". Marque et type semblable à l'existant.
Type système RADIAL NT
2) Serrure électrique (S2) (option)

Coffre à larder de sûreté NFP 16.414. Pêne auto bloquant interdisant le crochetage label A2 P3 *
Les serrures seront proposées en version : applique sur menuiserie
- 3 points haute sécurité électriques (condamnation latérale), pour les portes extérieures.
Les serrures fournies par le présent lot.
- Pose de jarretière passe-fil entre dormant et ouvrant, gâche électrique, réservation pour filerie, bouton appel et lecteur
de badge, selon type de portes (se rapporter au lot ELECTRICITE)
- Pose de bouton d'appel et pose de lecteur de badge (fourni par le lot ELECTRICITE)
Cylindres de sûreté :

VERSION CP (crémone pompier)

Sur les portes à 2 vantaux, fourniture et pose d'une crémone pompier, modèle encastré, type rotative ½ tour.
Prévoir jeux de gâche inox au sol fixé par vis inox.
VERSION FP (ferme porte hydraulique)

Thermo constant à température réglable, bras anti vandalisme, refermeture contrôlée et à-coup final, réglable de chez
GROOM, réf. GR 300, ou VACHETTE réf. 11200, DESING MF avec capot. Pose sur vantail de service.
VERSION AP (arrêts de portes)

Arrêts de portes à butoir, type OGRO moulés, robustes, avec plaque de montage et plaque de base, réf. TZ 5561.
Pose sur porte de service pour les maintenir en ouverture.
VERSION O (organigramme)
Prescriptions générales
Toutes les serrures et cylindres des menuiseries extérieures seront à mortaiser, sûreté des ETS VACHETTE, selon
type.
Organigramme :
La conception de l'organigramme des clés est à la charge du présent lot.
Chaque lot aura à sa charge la fourniture et pose des cylindres équipant ses propres portes.
4.2.3.1 Ensemble E1: 200 x 215 cm
Ensemble E1 de type MR et composé de:

• 1 porte vitrée, 1 vantail de 0.90 de pâssage libre
• 1 châssis vitrés OB sur allège vitrée fixe
Coefficient thermique des menuiseries + vitrage – Uw = 1,50 W/m²K
Dimensions :
- largeur totale: 2,00 ml
- hauteur totale: 2,15 ml
Conception :
- Porte :
- type P
- paumelles (P)
- ouvrant à recouvrement 4 faces
- Chassis OB
- chassis oscillo-battant (OB) en partie haute, sur allège fixe vitrée en partie basse
- Poignée et système de commande en aluminium blanche sur OB, avec verrouillage à clé de l'ouvrant en mode
"à la française"
Particularité :
- prévoir toutes sujétions pour compensation des habillages en tableaux avec enduit et parement de toute nature.
- joints anti-pince-doigts au 2 faces de la porte
Teinte :
- RAL 9010, au choix de l'Architecte, finition de surface laquée.
Remplissage:
Double vitrage isolant thermique, faible émissivité Ug = 1.00 W /m².K composé :
- un vitrage feuilleté extérieur glace claire - 44.2 (ou selon dimension des volumes),
- un vitrage feuilleté intérieur glace claire - 44.2 (ou selon dimension des volumes).
Quincaillerie et accessoires :
- 4 paumelles minimum, réglables dans les trois directions, indévissable de l'extérieur sur la porte

- fourniture et pose de cornières en L ou T de 20 mm en aluminium laqué du même ton que les profils, pour reprise et
arrêt du doublage isolant en périphérie, et pour reprise des plafonds
- joints anti-pince-doigts au 2 faces de la porte
- comprend toutes quincailleries et pièces d'adaptation nécessaires au bon fonctionnement.
Dispositif contrasté : prévoir 2 bandes adhésives contrastées à coller sur la longueur des vitrages, sur la face
intérieure, y compris sur châssis attenants, conformément à la réglementation PMR. Bandes de 5 cm minimum situées
respectivement à 1.10 m et 1.60 m du sol fini.
Localisation:
- Façade Sud : sortie de secours de la Salle de restauration
4.2.4 VITRERIE - MIROITERIE
GENERALITES
Consistance des travaux
- les études des épaisseurs et calculs de vitrages et de leur contrainte thermique,
- le relevé des mesures pour la préparation des vitrages,
- le brossage pour dépoussiérage des feuillures des supports,
- la fourniture et la pose des vitrages, cales mastics, bandes d'étanchéité, agrafes et crochets, pointes, triangles,
losanges, chevilles, y compris tous transports, manutention, échafaudage et stockage,
- l'immobilisation provisoire des fenêtres et portes après leur vitrage,
- la dépose et repose des parcloses,
- l'enlèvement de tous déchets, chutes et débris de toute sorte provenant des travaux de vitrerie, miroiterie, et la remise
en état de toutes parties de murs, planchers, sols, menuiseries, peintures, etc., dégradés par ces travaux,
- la fourniture d'échantillons et l'exécution d'essais sur site.
SPECIFICATIONS TECHNIQUES APPLICABLES AUX TRAVAUX DE VITRERIE, MIROITERIE

Sont applicables tous documents techniques, normes et règlements, en vigueur au moment de l'exécution et en
particulier :
- DTU 39, applicables aux travaux de vitrerie et miroiterie, et additif N° 1 de Juillet 1972 et Février 1987,
- article 3.2 du DTU, vitrage de sécurité,
- normes AFNOR,
- norme neige et vent, NV 84,
- spécifications techniques permettant d'obtenir le coefficient C,
- la documentation technique publiée par ST GOBAIN, intitulée "MATERIAUX DE CONSTRUCTION EN VERRE, FIBRE
DE VERRE, MATERIAUX DE SYNTHESE",
- les documents et l'UAP (Union nationale des peintres et vitriers de France),
- les règles TECMAVER spécifications mises en oeuvre,
- les normes NFP. NFA. NFT. NFB, concernant les matériaux du verre et les accessoires de pose (mastics, oléo
résineux, bitumineux, agrafes, pointes, crochets, cales d'assises),
- recommandations spécifiques des locaux scolaires donnant sur des circulations ou lieux de rassemblements intérieurs
et extérieurs,
- les essais de chocs définis dans le document : classement EDR des éléments de façades légères, cahier du CSTB N°
822, livraison 94,
- les normes NFB 30.001, 32.001, 32.002, 32.003, 32.500, 32.501, NFP 78.301, 78.302, 78.331, 78.332, 78.333,
78.401, NFA 47.103, NFP 01.012, 01.013, 06.001, 78.303, 78.304.
L'entrepreneur devra être en mesure de fournir les A.T.E.X. et fiches de déclaration de fournitures chantier, pour les
produits VEC et tous travaux ne relevant pas d'avis technique.
QUALITE DES MATERIAUX ET MISE EN OEUVRE

Les matériaux employés seront toujours neufs et de première qualité.
Leur épaisseur sera conforme aux spécifications des normes visées ci-avant.
Les vitrages seront à mettre en oeuvre à l'aide de parcloses traditionnelles.
Tous les matériaux seront conçus et exécutés conformément aux règlements techniques, aux règles de l'art et à la
normalisation.
Tous les vitrages isolants devront être certifiés CECAL.
Le choix des vitrages sera défini en fonction des exigences de sécurité, article 3.2 du DTU 39 :
- article 3.21 : chutes des personnes,
- article 3.21.1 : définition,
- article 3.21.2 : exigences,
- article 3.21.3 : cas des vitrages isolants,
- article 3.22 : heurts,
et des contraintes thermiques, article 3.3 du DTU.

La mise en oeuvre sera effectuée selon chapitres 4 à 8 du DTU.
Mise en oeuvre :
Tous les vitrages des menuiseries extérieures quelle que soit leur position, seront dus par l'entrepreneur du présent lot.
Ils seront mis en oeuvre sous parcloses à coupe d'onglet, avec garniture d'étanchéité.
La garniture secondaire sera constituée par un joint à lèvre préformé et emboîté dans la parclose.
L'entrepreneur du présent lot devra se conformer aux recommandations ou exigences des fabricants des divers
matériaux et accessoires utilisés.
Limite d'emploi des verres à vitre : formule S X P.
- S : surface réelle des vitrages.
- P : prévision à prendre en compte sur la moyenne utilisée.
Il y aura lieu également de prendre en compte l'influence de la région, du site, et la hauteur des vitrages.
La sécurité :
Les dimensions maximales des produits verriers seront non pas les volumes de fabrication, mais les volumes
compatibles avec le présent site.
Les épaisseurs de vitrage seront conformes aux calculs, et recevront l'accord du bureau de contrôle.
Tout vitrage non conforme sera remplacé aux frais de l'entreprise.
Une signalisation sera mise en place conformément à la réglementation sur les vitrages formant cloisons et les portes
sans petits bois.
VERRES RAYES ET CASSES

Les verres rayés ou cassés, seront à remplacer au titre du présent lot, et la dépense sera réglée au titre du compte
prorata, s'il est impossible de connaître l'auteur des dégradations. Dans un but de précautions, dès la mise en place
des vitrages, les verres seront marqués par une croix au blanc d'Espagne.
NETTOYAGES
Tous les vitrages seront nettoyés aux 2 faces pour le jour fixé comme réception des travaux au présent lot.
TYPES DE VITRAGE
Le type de vitrage sera défini en fonction :
- de la sécurité protection des biens et des personnes,
- du risque d'échauffement et absorption dans la composition du vitrage,
- du facteur solaire requis,
- de la transmission lumineuse.
VITRAGE ISOLANT THERMIQUE

Epaisseur en fonction de la dimension des volumes, de la position altimétrique et compte tenu des normes en vigueur
et du coefficient thermique à respecter.
Ces vitrages seront espacés d'une lame d'air entre deux glaces. Le vide d'air sera toujours au minimum égal à 16 mm.
Le double vitrage et le joint intermédiaire étanche à l'air sera du type aluminium avec certificat de qualification CEKAL. Il
sera posé en fond de joint à bain de silicone, entre parcloses fournies par le lot menuiserie, selon normes et indications
du fabricant. Il sera garanti 10 ans contre les risques de condensation.
Epaisseurs à préciser impérativement dans la remise d'offre à chaque décomposition d'article.
REMPLISSAGE PANNEAU SANDWICH MIXTE "VERRE / TOLE"

- un vitrage extérieur EMALIT, verre émaillé-trempé, teinte dans la gamme du fabricant, épaisseur 6 à 10 mm,
- une âme isolante en mousse rigide de polyuréthane PUR, épaisseur suivant U (W/m²K),
- un parement intérieur en tôle d'aluminium, plane, épaisseur 2 mm, RAL dans la gamme.
4.2.4.1 Glace claire 2 faces
Double vitrage isolant thermique, faible émissivité Ug = 1.10 W /m².K, composé :

- d'une glace face extérieure claire, de 4 ou 6 mm selon dimension des volumes,
- d'un vide d'air de 16,
- d'une glace face intérieure, semblable à la première.
Localisation:
Tous vitrages situés > à 1.00 du sol, sauf portes et parties attenantes
4.2.4.2 Vitrage feuilleté 2 faces claires
Double vitrage isolant thermique, type STADIP ST GOBAIN ou équivalent, composé :

- d'un vitrage face extérieure claire, de 44/2 ou selon dimension des volumes,
- d'un vide d'air de 16,
- d'un vitrage face intérieure, semblable au précédent.
Ug = 1.10 W /m².K. Faible émissivité.

Localisation:
- tous vitrages situés < à 1.00 du sol
- tous vitrages châssis
- toutes portes avec vitrage
4.2.4.3 Vitrage dépoli
Dito article ci-dessus, mais en remplacement du vitrage face intérieure par un vitrage dépoli.
Localisation:
Selon localisation
4.2.5 FERMETURE
GENERALITES
Les travaux de fermeture devront être conformes aux textes suivants:
DTU 34.2: choix des fermetures en fonction de leur exposition au vent, octobre 2011
DTU 34.4: mise en oeuvre des fermetures et stores, septembre 2013
NF EN 13659: fermetures pour baies équipées de fenêtres, 2004 et 2008

NF EN 12045: fermetures et stores motorisés, août 2000 (NF C15-100, décembre 2013)
NF EN 1670: quincaillerie pour le bâtiment, juillet 2007
Les produits utilisés devront obligatoirement être marqués:

- NF Fermetures
- CE
COORDINATION AVEC LES CORPS D'ETAT

L'entrepreneur devra prendre tous renseignements avec le maçon, pour déterminer les modalités d'encastrement et de
fixation des ouvrages. Il s'entendra plus spécialement avec ces corps d'état pour les largeurs et hauteurs nominales de
baies, avant toute exécution et présentera ses détails avant l'ouverture du chantier en particulier, trous à réserver,
sections des tapées nécessaires, etc.
4.2.5.1 VOLET ROULANT ELECTRIQUE
Conception conforme à la réglementation thermique RT et à la réglementation acoustique (NRA).

Volets à enroulement intérieur à caisson incorporé, SOPROFEN, type CHRONO VX2 sous AT 6-11-2010.
Caissons
4 sens standard, en PVC dur profilés creux thermostables, partie avant intérieure démontable. Isolation thermique
intérieure préformé. Renforts statiques métalliques selon largeur. Ces caissons seront accessibles de l'intérieur.
Tablier
A lames horizontales en aluminium extrudé à profil tubulaire, avec cloisons de renforcement section alvéolée,
assemblage par emboîtement continu sans agrafes métalliques avec ajourage réglable en position basse. Les lames
seront renforcées par des profils métalliques suivant largeur du tablier. Lame finale en aluminium anodisé AGS T5, avec
verrous de condamnation.
Couleur Brun dito le bardage bois.
Glissière
En profilé aluminium anodisé avec joint anti-bruit polyéthylène (sans projection à l'italienne).
Manoeuvre
Manoeuvre électrique : L'entreprise du présent lot devra l'interrupteur et la liaison, le raccordement du moteur, sur
l'attente du lot ELECTRICITE.
Pose
Sur fenêtres, avec coffre intérieur et incorporé partiellement dans l'épaisseur du mur.

4.2.5.1.1 Pour OB1
Volet roulant pour baie OB1

Dimensions : 1.00 x 2.15 m htr
Localisation:
4.2.5.1.2 Pour OB2

Localisation:
4.2.5.1.3 Pour OB3

Localisation:
- façade Est : Salle de restauration
4.2.6 OUVRAGES DIVERS
4.2.6.1 Grille d'air neuf et accès VMC
Ensemble composé d'une grille divisée en 2 parties : 1 partie fixe pour l'apport d'air neuf de la VMC double flux + 1
partie amovible sur charnière pour l'accès au local VMC.
Partie fixe :
Fourniture et pose d'une grille réalisée en aluminium anodisé naturel, du type PANOL ou équivalent.
Fabrication sur mesure.
Finition par thermolaquage, teinte RAL 9010.
Coefficient de perforation à faire valider par le lot CHAUFFAGE-VMC.
Toile moustiquaire PVC.
Grillage galvanisé maille 13 x 13 mm
Fixation sur la maçonnerie.
Partie ouvrante :
Conception identique à la partie fixe ci-dessus, mais ouvrante à la française, formant accès au local VMC.
Montage sur paumelles invisibles.
Fermeture par cylindre européen sur organigramme.
Cadre de renfort métallique laqué de même teinte que la grille, formant bâti et sur l'ouvrant
Dimension de l'ensemble :
1.20 x 1.00 m htr
4.2.6.2 Canons provisoires
L'entrepreneur du présent lot doit la fourniture et la pose de cylindres provisoires de chantier, assurant ainsi la
fermeture et la sécurisation du bâtiment dès la pose des portes jusqu'à la pose des canons définitifs en fin de chantier.
A prévoir la fourniture et la gestion (distribution et reprise) des clefs pour les entreprises, le Maître d'Ouvrage, le Maître
d'Oeuvre, le Contrôleur Technique et le Coordinateur SPS du chantier.
Référence: cylindres à 5 goupilles V5CODE à clé brevetée de chez VACHETTE - ASSA ABLOY ou techniquement
équivalent.

Localisation:
Ensemble des portes extérieures du projet.
4.2.6.3 Butée de porte en forme d'épingle
Fourniture et pose de butées en forme d’épingle composées de:

- un tube laqué, diamètre 40 à 50 mm, en forme d'épingle (U inversé), largeur 30 cm, hauteur 1,30 m,
- un fer plat, 5 x 50 mm, positionné comme traverse haute pour support d'un aimant,
- un aimant de forte capacité monté sur une butée caoutchouc,
- sur les portes en aluminium, rajout d’une flasque acier permettant d’aimanter l’ouvrant a cette épingle.
- compris toutes sujétions pour fixation ou scellement (dallage en béton désactivé).
Position à déterminer pour arrêt et maintien des portes ouvertes à 90° minimum.
Localisation:
Pour les portes :
- P1 : pour ouvrants de service
- P2 : pour ouvrants de service et semi-fixe
- P3 : pour ouvrant de service
4.2.6.4 Joint anti-pince-doigts
Kit Anti pince-doigts ANTIGUA de chez LEGALLAIS ou équivalent

Finition Blanc RAL 9010
Ouverture (degré) 90 à 180 °
Pour porte bois, aluminium, PVC et verre.
Ouverture 120°.
Hauteur 2000 mm.
Pose vissée aux 2 faces de chaque ouvrant de porte.
Localisation:
Selon plans PRO : pour la porte P2 et la porte de l'ensemble E1
4.2.7 Organigramme et Cylindres
Organigramme à la charge du présent lot.

Il sera étudié en collaboration avec la maîtrise d'ouvrage, la maîtrise d'oeuvre et les différents lots concernés
(Menuiserie intérieure). L'assistance du fabricant sera sollicitée.
Fourniture et pose :
- La fourniture et la pose des cylindres des portes du présent lot sont au présent lot. Le présent lot aura à sa charge, la
fourniture et pose des cylindres équipant ses propres portes.
- La fourniture et la pose des cylindres des portes du lot Menuiserie intérieure sont au lot Menuiserie intérieure, sur
organigramme du présent lot (gestion complète des serrures et organigramme des autres lots pour commande
centralisée par le présent lot).
Il sera composé de :
- de passes généraux ouvrant l'extérieur et l'intérieur,
- de passes partiels selon programme à définir avec le Maître d'Ouvrage.
Le plan de clés et leur utilisation sera adapté au programme de l'établissement. Il sera mis au point avec le Maître de
l'Ouvrage, et conçu pour éviter toutes difficultés d'adaptation aux utilisateurs.
Cet organigramme devra tenir compte des unités fonctionnelles et permettre au Gestionnaire d'avoir seul accès à tous
les locaux avec passe général.
Les portes intérieures ou extérieures d'accès aux locaux, seront équipées de serrures avec cylindre de sûreté selon
spécifications.
Les serrures devront provenir de firmes notoirement connues et être garanties 3 ans et agrées par l'Architecte.
Tous les passes sont à fournir en clés brevetées.
Les passes et les clés sont à fournir en:

- 4 exemplaires pour le passe général : toutes portes extérieures et intérieures
- 5 exemplaires pour les passes partiels :
- 2 à 3 clés individuelles maximum pour chaque locaux.
Localisation:
Ensemble des portes extérieures et intérieures neuves du projet selon prescription ci-dessus.

4.3 PRESTATIONS SUPPLEMENTAIRES EVENTUELLES (PSE)
Les PSE sont à chiffrer impérativement en plus ou moins-value par rapport à la base.
Toute offre remise sans la valorisation des PSE sera considérée comme offre irrégulière selon l'article L 2152-2 du
Code de la Commande Publique.
4.3.1 PSE N°1 : BRISE SOLEIL ORIENTABLE et CAISSON A ENDUIRE
A chiffrer en plus value, en remplacement des volets roulants électriques de l'article 4.2.5.1 à 4.2.5.1.3
Fourniture et pose de brise soleil orientable de chez ROMA ou équivalent. Système MODULO-P INTEGO, taille de
caisson de 170 et 190, caisson en aluminium extrudé avec lames en aluminium et déclaration environnementale de
produit (DEP ou EPD) selon ISO 14025 et EN 15084.
La prestation comprend la livraison du système de brise soleil complet avec tous les accessoires et la pose selon les
instructions du fabricant. Selon la configuration de montage, des mesures d’étanchéité sont à entreprendre entre le
corps de bâtiment/la fenêtre et le système de protection solaire.
• trappe de visite, coulisses et lame finale en aluminium extrudé de haute qualité. Large gamme dans la
collection des teintes du nuancier standard du fabricant (plus de 750 coloris au choix, coloris classiques RAL en mat
lisse, mat structuré et en partie satinée en gamme standard). Capuchons pour toutes les vis visibles dans couleur
assortie (conformément à la collection des teintes)
• caisson à enduire composé d’une tôle en aluminium et revêtue d’un Styrodur.
Exécution carrée en aluminium extrudé. Trappe de visite démontable par une charnière cintrée. Frise à crépir de côté
d’une largeur de 24 mm (+ 3 mm bordure du flasque). Flasques latéraux en aluminium moulé sous pression. Côté
frontal sans vissage ou rivet apparent. Rail stable, constitué d’une bande aluminium dure et enduite de 1.2 mm, rail
profilé en U, 51 mm de haut et 58 mm de large. Le rail est fermé sur le bas et contient la motorisation (commande), la
bobine de lacettes et l’arbre moteur en aluminium anodisé. La bobine de lacettes est un boitier de roulement pour le
mécanisme de relevage et de rotation en PVC résistant à la chaleur et aux chocs avec autograissage. Fixation sans vis
dans le rail grâce à l’étrier d’enclenchement. La bobine de lacettes permet une inclinaison progressive des lames.
Réglage facile du rail à l’aide du dispositif de centrage du rail intégré.
Lacettes de relevage : lacettes textiles Texband® avec protection des extrémités, 100 % polyester, à haute résistance à
la déchirure (pouvant supporter jusqu’à 700 N). En gris (standard ZL) avec un revêtement spécial pour une protection
contre les UV, la corrosion et pour augmenter la résistance à l’abrasion.
Avec dispositif de retenue du moteur sécurisé et sans entretien d’un moteur central de 230V/50Hz avec engrenage
planétaire intégré et une sortie d’axe des deux côtés, des contacts de fins de course mécaniques intégrés et une
protection thermique en bimétal intégrée. Câble moteur avec fiche (tripolaire + conducteur de protection) et fiche de
raccordement correspondante. Les fins de course basse et haute peuvent être réglées facilement grâce à un
bouton-poussoir placé sur le dessous du rail (directement au niveau du moteur). Les émissions sonores causées par
l’action de freinage sont réduites au maximum grâce à l’arrêt en douceur du moteur. Classe de protection moteur : IP
44.
La montée et la descente du tablier ainsi que l’inclinaison des lames se font à l’aide d’un bouton-poussoir/interrupteur.
En descente et en montée, le moteur se déplace jusqu’à la fin de course qui a été programmée manuellement et
s’arrête automatiquement. Par ailleurs, le moteur peut être arrêté automatiquement si nécessaire par le biais d’un
interrupteur activé par un bouton-poussoir à bascule (champignon d’arrêt directement sur le moteur). En montée, le
moteur s’arrêtera automatiquement à la fin de course haute programmée manuellement ou à l’aide d’un
bouton-poussoir (arrêt par bouton champignon qui se trouve au niveau du moteur).
Les lames et la lame finale sont guidées par des profilés de base extrudés pour une pose de face ou en tableau et par
des profilés en PVC coextrudés à clipser pour un guidage optimal et une isolation phonique efficace. Le profilé à clipser
est constitué d’un matériau ABS dur, résistant à la chaleur et aux intempéries. Les embouts de lames en zinc moulé
sont rivés des deux côtés à chaque lame.
Lame BSO Z :
Lame en aluminium ourlée des deux côtés d’une largeur de 70 mm, avec d’un côté (côté extérieur) un insert en
caoutchouc inséré dans l’ourlet pour atténuer les bruits de fonctionnement.
La surface est thermolaquée, résistante à la corrosion et offre une très grande tenue des couleurs et de la brillance
(aussi contre le rayonnement UV). Très peu d’usure grâce à des profils emboutis arrondis permettant le passage des
lacettes de relevage. Les lames sont guidées des deux côtés, décalées vers l’intérieur, munies de goujons de guidage
et garantissent ainsi une meilleure résistance au vent et une meilleure occultation du tablier de brise-soleil. Les goujons
de guidage en PVC ne sont pas autorisés pour limiter l’usure. Le positionnement vers l’intérieur des lames et des
embouts de lames fait en sorte que les lacettes de relevage sont dissimulées, et donc protégées contre les rayons UV.
Lorsque le tablier est fermé, les lacettes de relevage et le câble du dispositif anti-tempête ne sont pas visibles. En
position fermée, aucune source lumineuse provenant des entaillages des lames n’est tolérée à l’intérieur. Chaque lame
est reliée à une cordelette d’inclinaison (échelle) et de côté, à des agrafes en acier chromé. La cordelette d’inclinaison
est disponible en gris (standard) et en noir. Les coloris des lames peuvent être choisis parmi les teintes de lames

standard ROMA.
Pour assurer une résistance au vent encore plus importante, la lame finale est maintenue par deux chariots à roulettes
dans la chambre avant des coulisses latérales. Le retardateur de soulèvement intégré au chariot à roulettes bloque la
lame finale en fin de course basse.
• Types de caisson : MODULO P INTEGRO (caisson à enduire)

Départ de la cornière à l’extérieur : 20 mm avec moustiquaire (en gris)
Coulisses et guidage par câble pour la lame de brise soleil Z : coulisse simple standard 54 x 89 mm
Surfaces en aluminium (caisson, coulisses, protection des arrêtes du vitrage et lame finale) : thermolaquage dans les
teintes du nuancier standard du fabricant
Exécution des lames de brise-soleil (aluminium profilé) Z 70 (largeur maxi 4 000 m, hauteur maxi 4 500 mm).
Motorisation : moteur filaire. Dispositif de commande moteurs (pour commande manuelle d’un seul moteur),
commande de manœuvre électrique y compris commutateur 3 positions à la charge du présent lot. Raccordement en
attente sur électricien au droit des baies.
Le système installé sera obligatoirement occultant totalement et insonorisé concernant les bruits du vent en position
descendue.
Modèle MODULO P INTEGRO de chez ROMA ou équivalent.
Localisation:
Selon plans PRO et façades : BSO situés dans les murs revêtus en enduit : concerne les châssis :
- OB1 : façade Nord - Salle de restauration
- OB2 : façade Nord - Salle de restauration
- OB3 : façade Est - Salle de restauration

Dossier n° 53120
LOT N°5
PLATRERIE - FAUX PLAFONDS
LOT N°5 : PLATRERIE - FAUX PLAFONDS
TABLE DES MATIERES

5.1.9.1 Généralité 6
5.1.9.2 Cohérence des systèmes 6
5.1.9.3 Isolation thermique 7
5.1.9.4 Isolement et contraintes acoustiques 7
5.1.9.5 Stabilité au feu 7
5.1.9.6 Qualité des produits secs 7
5.1.9.7 Qualité du plâtre 8
5.1.9.8 Mise en oeuvre du plâtre et des cloisons sèches 9
5.1.9.9 Mise en oeuvre des plafonds 9
5.1.9.10 Ouvrages accessoires 10
5.1.9.11 Protection et nettoyage 10
5.1.9.12 Prestations des lots annexes vis à vis du présent lot 10
5.1.9.13 Implantation 10
5.1.9.14 Pose des gaines, décompressions, bouches d'air 10
5.1.9.15 Sujetions d'exécution 11
5.1.9.16 Propreté du chantier 11
5.2 PRESCRIPTIONS TECHNIQUES 11

5.2.1 DOUBLAGES 11
5.2.1.1 Doublage Standard O+I 140 mm 13
5.2.1.2 Plus-value face hydro 14
5.2.1.3 Isolation 140 mm 14
5.2.2 CLOISONS DE DISTRIBUTION 15
5.2.2.1 Cloisons de distribution 98/48 (EI 60) 15
5.2.2.2 Plus-value face hydro 15
5.2.2.3 Isolation 45 mm 15
5.2.3 PLAFONDS 16
5.2.3.1 PLAFOND EN PLAQUES DE PLATRE 18
5.2.3.1.1 Plafonds EI 60 (CF 1h) 19
5.2.3.2 PLAFOND SUSPENDU DEMONTABLE 19
5.2.3.2.1 Dalles 60x60 20
5.2.3.3 ISOLATION ASSOCIEE AUX PLAFONDS 21
5.2.3.3.1 Isolation thermique 300 mm épr 21
5.2.3.3.2 Isolation thermique 160 mm épr 21
5.2.4 OUVRAGES DIVERS ET LINEAIRES 21
5.2.4.1 GAINES TECHNIQUES VERTICALES 22
5.2.4.1.1 Habillage décompression et réseaux condensats de clim 22
5.2.4.1.2 Gaines techniques TGBT 22
5.2.4.1.3 Gaines CF 1 heure 22
5.2.4.2 Pose des menuiseries 22
5.2.4.3 Joints de dilatation 23
5.2.5 FINITIONS 23
5.2.5.1 Protection des angles par bandes armées 23
5.2.5.2 Fourrures renfort sur ouvrages composites 23

5.2.5.3 Découpes diverse 23

5.2.5.4 Repliement et nettoyage 23

Le présent devis descriptif a pour objet les travaux de plâtrerie, d'isolation, de doublage, de cloisonnement, de plafonds
et faux plafonds relatifs à la construction citée en objet.

- Rappel des normes et règlements - Réception des travaux, obligation de résultat
- Consistance générale des travaux - Portée des plans et du CCTP, prix du marché
- Consistance générale des travaux - Mise en oeuvre des travaux
- Visite sur place - Sécurité des travailleurs
- Documents à fournir, plans d'exécution, coordination
déceler.
Les travaux seront conformes aux prescriptions du Cahier des Charges applicables aux travaux et ouvrages annexes :
Documents techniques unifiés (DTU) + additifs édifiés par le CSTB :
- DTU N° 20 : cahier des charges applicable aux travaux de maçonnerie, béton armé, plâtrerie et additifs.
- DTU N° 25.1 : enduits intérieurs en plâtre et additifs.
- DTU N° 25.221 : plafonds constitués par un enduit armé en plâtre.
- DTU N° 25.222 : plafonds fixes, plaques de plâtre à enduire, plaques de plâtre à parement lisse directement
suspendues.
- DTU N° 25.232 : plafonds suspendus, plaques de plâtre à enduire, plaques de plâtre à parement lisse directement
suspendues.
- DTU 25.3 : travaux de plafonds en staff.
- DTU N° 25.31 : ouvrages verticaux de plâtrerie ne nécessitant pas l'application d'un enduit platre (cloisons en carreaux
de plâtre à parements lisses) et additif.
- DTU N° 25.41 : ouvrages en plaques de parement en plâtre, à faces cartonnées,
- DTU N° 25.42 : ouvrages de doublages et habillages en complexe et sandwich plaques de parement en plâtre isolant.
- DTU N° 25.51 : plafonds en staff et modificatif.
- DTU N° 58.1 : mise en oeuvre des plafonds suspendus en matériaux fibreux d'origine minérale en panneaux dérivés
du bois et en métal.
Cahier des Clauses Spéciales édité par le CSTB.
Normes françaises homologuées éditées par l'AFNOR - Association Française de Normalisation,
R.E.E.F.,
Avis technique pour les matériaux non traditionnels du détenteur des systèmes avec PV.
Règle ThC,
Règle ThE,
Règle Th - BAT,
RT 2012
Les travaux du présent lot ont pour objet la mise en oeuvre, la fourniture et la pose :
- des doublages isolants en laine de verre.
- des habillages de plafonds en plaques de plâtre cartonnées, en dalles compris supports et fixations.
- des habillages des gaines et descentes DEP. EU. EV, traînasses VMC et diverses, etc...,
- des éléments de cloisons isolants ou non, avec les stabilités au feu et indices acoustiques demandées, ou de
doublage y compris toutes façons et fournitures diverses : colle, eau, électricité, éléments de renforts, taquets, profilés
en plastique, semelles résiliantes, joints au mastic acrylique, etc. nécessaires à cette pose.
- des cloisons intérieures en cloisons industrialisées avec ou sans isolation phonique.
- l'exécution des plafonds avec les stabilités au feu requises.
- les enduits plâtre, flocage pour améliorer le CF.
- le doublage éventuel de poteaux avec la stabilité au feu requise.

- l'habillage de certaines parois en plaques de plâtre, avec la stabilité au feu requise.

- les raccords de plâtre ou placoplâtre, y compris toutes sujétions de dressement des parements localisés nécessités
par les travaux.
- les travaux de scellement et d'encastrement dans ces cloisons.
- les socles en mortier ou maçonnerie le cas échéant en locaux humides.
- le passage des fileries électriques dans les cloisons industrialisées.
- les encastrements, coupes, réservations, demandés par les autre corps d'état.
- les dispositifs de protection des angles.
- le nettoyage de toutes projections sur les parois, plafonds, et sols, etc. et l'enlèvement de tous déchets et gravois
résultant de ces travaux.
- la fourniture, le transport à pied d'oeuvre.
- le stockage et la pose des ouvrages.
- la fourniture et la mise en oeuvre des matériaux de traitement des joints (bandes et enduits), dispositifs de protection
des angles saillants verticaux (bandes spéciales, baguettes d'angles), dispositifs de protection en pied pour les
cloisons, etc., nécessaires à cette pose,
- l'isolant et le pare-vapeur prévus en doublage thermique des murs, si une isolation par l'intérieur est prévue,
- les études, notes de calculs, calculs, tracés, plans de repérage, dessins d'exécution et de détails des ouvrages, la
vérification de l'ossature et des matériaux choisis aux prescriptions réglementaires, notamment à celles relatives aux
risques d'incendie et de panique, et aux prescriptions contractuelles de résistance, de non soulèvement, d'adaptation à
l'hygrométrie des locaux et d'isolations thermique et acoustique,
- la fourniture et les mises en place, réglage et fixation à la structure support des ossatures primaires, le cas échéant
nécessaires, ou stabilité des cloisons,
- des renforts de fixation éventuellement prévus (traverses supplémentaires, platines...) et renforts d'ossature
(huisseries dans le cas de portes asservies lourdes), pour le lot plomberie des sanitaires, pour le lot chauffage des
radiateurs, ventouses de portes, lisses mains courantes, et tous ouvrages nécessaires, demandés pour la nécessité
des corps d'état,
- la fourniture et la pose des ossatures métalliques et des dispositions de leur fixation à la structure porteuse,
- la pose des huisseries, chassis, et trappes incorporées gaines, etc., fournis par le lot MENUISERIE, dans les cloisons
sèches,
- la pose des pattes à scellement destinées à la liaison avec les huisseries, poteaux, bâtis dormants de baies.
- le trait de niveau à + 1.00 m du sol fini.
c) garantie :
- réparation :

L'entrepreneur fournira dans les 21 jours suivant sa lettre de commande, une série de plans et notices techniques
donnant toutes les indications sur la mise en oeuvre des matériaux. Ces plans devront être établis en liaison avec les
entreprises de GROS-OEUVRE, MENUISERIES, SERRURERIE, et tout autre corps d'état intéressé.
- l'implantation :
- les détails de tous composants, cloisons, plafonds, doublages, etc.,

- la nature des différents types de fixation des ossatures primaires et secondaires métalliques, adaptées à chaque cas
d'espèce,
hauteur, écartement, type de profil, épr., etc.
- la composition de chaque type de complexe mis en oeuvre,
- les PV d'essais du CSTB, tenue au feu et acoustique.

L'approbation écrite ou tacite des dessins d'exécution et des spécifications de l'Architecte, ne saurait avoir pour effet de
décharger l'entrepreneur spécialiste de quelque responsabilité que ce soit, en ce qui concerne l'exécution des travaux,
le bon fonctionnement des ouvrages.
COORDINATION
L'entrepreneur communiquera aux lots GROS-OEUVRE, MENUISERIES, SERRURERIE, aux corps d'état techniques, à
l'Architecte et au Bureau de Contrôle, ses plans de réservations de tous les ouvrages à exécuter en collaboration.
L'entrepreneur devra fournir au menuisier et au gros-oeuvre, les éléments de calepinage d'épaisseur des cloisons, et de
fixation avant le début du chantier.
Parallèlement, les entrepreneurs chargés des lots GROS OEUVRE, MENUISERIES, SERRURERIE et corps d'état
techniques devront remettre à l'entrepreneur du présent lot leurs plans de détails pour approbation, qui les complétera
en fonction du type d'ouvrage et les transmettra au contrôleur technique. Ils remettront également dans les mêmes
conditions à l'entrepreneur du présent lot, toutes les précisions nécessaires au raccordement des ouvrages avec les
ouvrages adjacents.
L'entrepreneur devra se renseigner auprès du lot CHAUFFAGE, VMC, PLOMBERIE, ELECTRICITE, MENUISERIES,
pour les renforts à incorporer.
d'état.
définitif.
RELEVE SUR PLACE

Il doit également prendre auprès de l'entrepreneur de Menuiserie, les renseignements nécessaires à la pose des
menuiseries ; il ne pourra en aucune façon se prévaloir de l'insuffisance ou de l'inexactitude des renseignements de cet
entrepreneur pour justifier une omission ou une imperfection quelconque.


- l'aspect de la surface vue des ouvrages de plâtrerie,
- la conformité de ces ouvrages selon les prescriptions du cahier des charges (CCTP) et des différentes normes.

L'entrepreneur devra fournir à l'Architecte, à la fin des travaux, au plus tard pour la réception, un dossier papier en 2
exemplaires + 1 exemplaire numérique au format PDF, sur CD-ROM ou clé USB :
- les PV d'essais au feu de chaque type d'ouvrage avec avis technique,

- les PV d'essais acoustiques de chaque type d'ouvrage avec avis technique,

- les notices techniques des matériaux, provenance, avis techniques,
- les essais et certificat de conformité, auto contrôle de l'entreprise demandés par le bureau de contrôle,
- un exemplaire reproductible plié des plans d'exécution.- un exemplaire reproductible plié des plans d'exécution.

5.1.9.1 Généralité
L'entrepreneur doit s'assurer que :

- le bâtiment dans lequel doit être montée ses prestations est suffisamment avancé et mis hors d'eau,
- les ouvrages adjacents sont compatibles avec les obligations qui lui sont imposées pour les cloisons elles-mêmes
notamment en ce qui concerne les dimensions, le tracé et l'implantation, la position et les caractéristiques des
raidisseurs, huisseries et bâtis destinés à être incorporés, positionnement de renforts, raidisseurs, etc...
L'exécution sera assurée conformément à l'article 6 du DTU 58.1 notamment, dans tous les cas la mise en oeuvre des
plafonds suspendus ne pourra être effectuée que si les conditions suivantes sont toutes satisfaites :
- les enduits en plâtre ou de mortier de liants hydrauliques doivent être "secs à l'air",
- le vitrage posé et la mise des locaux à l'abri des intempéries,
- une humidification importante des locaux ne doit plus être à craindre,
- les canalisations d'eau chaude et d'eau froide incluses dans le plénum sont calorifugées,
- la fourchette d'humidité relative de l'air admissible pour la pose des matériaux standard doit se situer entre 45 % et 70
%, et la température entre 12°C et 24°C, les conditions ci-dessus devront être maintenues pour l'exploitation du
bâtiment.
L'entrepreneur s'assurera que tous les réseaux des autres corps d'état sont passés.
5.1.9.2 Cohérence des systèmes
L'entrepreneur devra respecter la cohérence des systèmes conformément aux avis techniques des fournisseurs. Il
devra s'assurer lors de la mise en oeuvre de la compatibilité des composants, que ce soit pour les matériaux standards

ou spéciaux. Il s'assurera qu'ils sont conformes non seulement au DTU mais aux avis techniques et procès verbaux
d'essais du fournisseur.
5.1.9.3 Isolation thermique
L'entrepreneur devra respecter les obligations faites en matière d'isolation thermique.

1) arrêté du 10.04.74 définition du coefficient U
2) arrêté du 02.08.76 isolation thermique et réglage automatique,
3) arrêté du 13.07.77 valeurs réglementaires du U
4) arrêté du 12.03.76 définition du U pour bâtiments (parois).
Seront dus tous les calfeutrements, tous les bourrages, laine de roche, au droit d'ouvrages, tous les joints et mastic
nécessaires, de façon à permettre une parfaite isolation et étanchéité des ouvrages.
L'entrepreneur devra obtenir l'accord du bureau de contrôle et du chauffagiste pour les épaisseurs à mettre en oeuvre.
Les isolants employés devront avoir fait l'objet d'un certificat de qualification ACERMI.
5.1.9.4 Isolement et contraintes acoustiques
L'isolement acoustique sera pris en compte conformément à l'arrêté du 9 Septembre 1995, relatif à l'isolation
acoustique.
5.1.9.5 Stabilité au feu
Le degré coupe-feu des cloisons et plafonds devra être conforme à la réglementation incendie pour le type
d'occupation envisagé.
Plaques de platre M1 ou M2, pouvoir calorifique en oeuvre.
Plaques de platre M0 selon prescriptions du CCTP, cloisons.
a) Cloisons
Les cloisons des locaux à risques particuliers répertoriés aux plans, seront CF 1 heure (Voir les articles ci-dessous
dans les prescriptions techniques).
b) Plafonds
Les plafonds des locaux à risques particuliers seront CF 1 heure ou 1/2 heure suivant les locaux (Voir les articles
ci-dessous dans les prescriptions techniques)
L'entreprise devra vérifier les degrés de tenue au feu des matériaux suivant les locaux et en aviser l'Architecte en cas
de désaccord.
Les plafonds devront faire l'objet d'un classement M1 ou M0, sauf dérogations des plans et du présent CCTP.
Le recoupement des plénums sera généralement assuré par écran et par trame de distribution des cloisons (lot
PLATRERIE) ou murs (lot MACONNERIE).
Ce recoupement ne devra pas être supérieur à 100 m² avec distance < à 30 ml.
Dans le cas où le recoupement ne serait pas assuré du fait de la dimension des pièces des locaux, l'entrepreneur du
présent lot devra prévoir les recoupements verticaux par écrans M0 pare-flammes ¼ d'heure, du dessus du plafond
jusqu'au dessous des planchers, ou sur la hauteur du comble.
La stabilité au feu devra faire l'objet d'un avis technique avec PV d'essais en laboratoire agréé en cours de validité.
Ces essais seront conventionnels pour les ensembles :
- couverture/plafonds.
La pérennité de la valeur de protection offerte par le plafond impliquera sa non démontabilité.
La stabilité au feu requise sera assurée par les plafonds du présent lot.
5.1.9.6 Qualité des produits secs
Cloisons à ossatures métalliques

Ces cloisons sont constituées :
- d'une ossature métallique PLACOSTIL de 48, 70 ou 90 mm de large en acier galvanisé, composée de rails et de
montants d'épaisseur 6/10e ou 7/10e, espacés selon hauteur des locaux et caractéristiques d'emploi conforme à l'avis
technique,
- de parements constitués selon les besoins :
• en plaques PLACOPLATRE standards à bords amincis d'épaisseur : 13 ou 18 mm,
• l'épaisseur et le nombre de plaques étant définie selon le type de cloisons au chapitre spécifique, les degrés
coupe-feu et acoustique requis, et de largeur, 98 ou 140 mm,
• en plaques spéciales à haute résistance au feu (PLACOFLAM PPF), gaines coupe-feu,
• en plaques spéciales à haute résistance à l'humidité (PLACOMARINE PPM), locaux humides, sur prescriptions du
CCTP,
• en plaques spéciales à haute résistance aux chocs (PHD sur circulations ou parties communes, sur une hauteur de
2.00 ml minimum),
• et le cas échéant, de panneaux semi-rigides de fibre minérale mis en place dans le vide entre parements.

Renforts demandés par les autres corps d'état

Ils seront constitués soit par doublement des rails aux endroits spécifiques, soit par la pose de portes entretoises ML 48
à 90 ou équivalent, et complétés par des lisses, tasseaux, clavettes, au bois de section :
- lisse 50 X 27
- tasseau 27 X 27
- clavette épr. X 27
Profil plastique
Pour les cloisons des pièces humides la lisse est posée dans un profil plastique A.B.S. en forme de U et doublé d'un
polyane avant carrelage.
Doublage thermique
Complexe préfabriqué en usine ACERMI, composé de :
- un polystyrène expansé classe II TH 38 ou une laine de roche selon CCTP auto pare vapeur,
- une plaque ou deux de plâtre cartonnée à bords amincis de 10 mm,
Les complexes de doublage seront agréés par le C.S.T.B. Leurs résistances aux chocs seront équivalentes aux
matériaux revêtements traditionnels plaques de plâtre.
Doublage phonique
Complexe préfabriqué en usine type DOMISOL ou ROCWOOL, ou équivalent composé d'un panneau rigide de laine de
roche de grande densité et tenue mécanique à haut pouvoir d'absorption acoustique.
Plaques de plâtre cartonnées 13 mm - 18 mm - 15 mm - 23 mm

Plaques à peindre pour revêtements constituées d'une plaque de platre armée d'une feuille de carton spécial lisse sur
les deux faces et ses bords longitudinaux.
Matelas de laine de verre

Feutres laine de verre avec ou sans pare vapeur de 100 mm d'épaisseur croisées dont 1 couche pare vapeur.
Matelas de laine de roche

Feutre laine de roche avec ou sans pare vapeur de 50 ou 80 mm, ou 100 mm d'épaisseur posé sur les plafonds, et
compatible avec le système PF ou CF.
Ossatures métalliques
L'ossature métallique constituée de profils en acier galvanisé adaptés en forme de U permet le montage des plaques de
platre par vis spéciales auto-foreuses à têtes fraisées. Les rails de fixation sont déterminées par l'épaisseur de l'isolant
et la hauteur sous le plénum, ou plafond et le type de cloison. L'épaisseur des ossatures 48 - 70 - 90 mm, sera
déterminée par l'avis technique, la hauteur de la cloison, l'espacement des montants.
Carreaux de plâtre
De 50, 60 ou 100 mm d'épaisseur pré-enduits avec procès-verbaux coupe-feu.
Semelles PHALTEX sous cloisons
Après le montage des cloisons carreaux de plâtre, interposition entre la tête de la cloison et le plancher d'une semelle
élastique type PHALTEX ou similaire, destinée à éviter une mise en compression excessive ; ces semelles sont à
prévoir aussi bien en cloisons de doublage, qu'en cloisons de distribution.
5.1.9.7 Qualité du plâtre
Le plâtre ne sera ni chaud, ni éventé, il sera stocké à l'abri des intempéries et de l'humidité. Le plâtre à projeter
(système Lambert séchage rapide, ou similaire) sera seul utilisé. Le plâtre sera bien cuit, onctueux, il proviendra
d'usines françaises portées dans la nomenclature agréée par la Ville de PARIS, et l'exécution sera conforme à la norme
R 12.001 (plâtre). L'emploi de retardateur est rigoureusement interdit. Le plâtre dans les locaux humides sera de qualité
THD.
Gâchage du plâtre
Le plâtre pour sous couche d'enduit ou hourdissage de maçonnerie sera du plâtre gros gâché, avec 6 à 7 litres d'eau
pour 10 kg de plâtre.
Le plâtre pour couches de finition sera du plâtre fin gâché avec 7 à 7.5 litres d'eau pour 10 kg de plâtre.
Préparation des supports

Les supports seront secs, propres, exempts de suie, bistre, efflorescences, poussière, huile de démoulage et
débarrassé de toute partie adhérant mal : les aspérités des joints et balèvres dépassant le 1/3 de l'épaisseur de l'enduit
seront arasées. Les surfaces seront planes, rugueuses, de façon à obtenir un bon accrochage.
Exécution des enduits plâtre

L'exécution des enduits plâtre ne pourra s'effectuer lorsqu'il y aura menace de gelée. L'exécution sur supports gelés est

formellement proscrite.
Après avoir procédé au repérage de la surface au moyen de règle, cordeau, fil à plomb, niveau, sur les murs et cloisons
à enduire, les repères en plâtre seront déterminés et fixés en nombre suffisant pour servir de base à la construction des
nus et cueillies d'angles. Leur emploi sera limité aux petites parties.
Exécution des nus et repères aux endroits carrelés

Les arêtes et cueillies d'angles seront réalisées en plâtre, les murs étant obligatoirement battus, les filets de plâtre
ayant de 3 à 4 cm de largeur bien droits et lissés.
Planitude des enduits au plâtre

La planitude locale sera telle qu'une règle de 2.00 m promenée en tous sens ne puisse faire apparaître entre le point le
plus saillant et le point le plus en retrait, un écart supérieur à 10 mm pour les enduits exécutés sans nus et repères, et 5
mm pour les enduits exécutés avec nus et repères. Les platres seront particulièrement soignés dans les locaux
recevant un revêtement scellé.
5.1.9.8 Mise en oeuvre du plâtre et des cloisons sèches
L'épaisseur des enduits sera conforme aux règles de l'art, en tout parfaitement dressé et au nu des menuiseries.
Les plâtres seront lissés, la couche de lissage devra être parfaitement adhérente à l'enduit pour permettre tous les
travaux de peinture et préparation supplémentaire.
Toutes les pièces métalliques seront imprimées au minium avant la pose à la charge du présent lot.
L'entrepreneur devra tous les raccords après son passage et l'évacuation de ses gravois au dépôt. L'entrepreneur devra
tenir compte des cahiers du C.S.T.B. Septembre N° 102 et avenant N° 1 Mars 1971 cahier 1019 (platre dur en locaux
humides et revêtement faïence - pointes spitées en murs béton - pattes fixées aux huisseries - fils d'accrochage).
L'entrepreneur devra se mettre préalablement en rapport avec le lot Plafonds (si s'agit d'un lot à part) pour la mise au
point des supports de plafonds et blocage de ses cloisons en tête. Si elles ne sont pas prévues par ce lot, ou que les
fixations sont incompatibles, l'entrepreneur devra la fourniture, pose et fixation des lisses sur les ouvrages du gros
oeuvre ou charpente pour maintenir les cloisons en tête.
5.1.9.9 Mise en oeuvre des plafonds
Mode opératoire
L'entrepreneur reste implicitement responsable de ses ouvrages et de leur protection jusqu'à la fin du chantier.
Afin d'éviter toutes détériorations inévitables, il lui appartient de suivre la méthodologie suivante :
- pose des ossatures porteuses, tés, et apparentes avant phase peinture,
- pose des plafonds de famille I, après peinture et gros nettoyage, en s'assurant du passage des autres corps d'état
techniques.
De ce fait, il ne pourra se prévaloir sur les autres corps d'état de dégradations.
Dispositifs de suspension des plafonds

D'une façon générale, l'entrepreneur devra tous les dispositifs de suspension des plafonds à partir de la charpente et
des planchers. Ces dispositifs de suspension quelque soit les plafonds et matériaux suspendus, seront adaptés en
fonction de la structure porteuse des bâtiments des lots MACONNERIE et CHARPENTE BOIS.
Ils seront calculés en fonction des tolérances du DTU, article 6.6 et notamment 6.63.
Le nombre de fixations, leur section et leur espacement, seront fonction de la charge à porter. Leur répartition devra
être telle qu'une attache défectueuse ne puisse entraîner la chute du plafond suspendu. La fixation des suspentes
dépendra du type de support. Les points de suspension seront placés au plus près de la verticale du profil.
Ils comprendront :
- Tous les accessoires nécessaires et adaptés (type DON USG ou équivalent) compatibles avec les avis techniques de
SF/CF tels que porteurs, entretoises, tiges, écrous, clips, cornières de fixation, coulisses de rives, profils d'habillage,
caches, suspentes, raccords éclisses, pinces, broches, crochets équerres, cavaliers, feuillards adaptés au type de
plafond et à leur fonction,
- Une ou plusieurs ossatures métalliques dont les sections et les écartements seront déterminés par l'entrepreneur en
fonction des éléments du gros oeuvre ou charpente, qui lui seront livrés, elles seront constituées :
• d'une ossature primaire composée de profils qui seront suspendus à la structure porteuse par l'intermédiaire de
suspentes, avec barres anti-dévers, cette ossature primaire permettra de reprendre la stabilité des plafonds selon
spécifications du CCTP,
• d'une ossature secondaire rendue elle-même solidaire à la structure primaire, permettant l'assemblage des
plafonds, posés perpendiculairement aux profils primaires et fixés à l'aide de clips et d'étriers,
• soit disposées et fixées sur une ossature unique adaptée, suspendue aux structures porteuses si celles-ci et les
dispositions du DTU le permettent.
Les plafonds seront fixés de telle manière qu'en cas de dépression ou surpression des locaux et des combles, les
plaques ou les éléments les constituant ne puissent subir aucun déplacement ou aucune déformation pour tous
plafonds inférieurs à une masse surfacique de 2 k/m².
La protection contre la corrosion des parties métalliques sera assurée pour tous les ouvrages et accessoires en acier,

entrant dans la composition des plafonds au minimum par galvanisation Z 275 ou par métallisation 40 microns.
Les éventuelles altérations subies par cette protection au cours des diverses opérations seront reprises si nécessaire,
par application d'une couche de peinture spéciale à haute teneur en zinc, après travaux d'apprêt appropriés.
Révision fin de chantier

En fin de chantier, l'entrepreneur doit :
- implicitement, la révision et le réglage systématique des plafonds et procéder à la vérification des lames, dalles et tous
éléments visibles,
- le remplacement de tous éléments défectueux, abîmés et inesthétiques ou poussiéreux.
Il ne pourra se prévaloir sur les autres corps de métiers, et devra livrer ses ouvrages exempts de toute réserve à
réception.
5.1.9.10 Ouvrages accessoires
Les travaux du présent lot comprennent tous les scellements et accessoires à la demande des divers corps d'état dans
les parties enduites au plâtre.
L'entrepreneur devra prévoir également :
- tous les raccords, naissances, bouchements, calfeutrements,
- tous les ouvrages et menus travaux, jugés nécessaires pour assurer la bonne finition conformément aux plans, dans
les tolérances de réception du DTU peinture,
- tous les joints de première catégorie nécessaires type acrylique, pour un parfait calfeutrement thermique ou phonique
en liaison avec les autres corps de métiers.
5.1.9.11 Protection et nettoyage
L'entrepreneur de PLÂTRERIE devra prendre toutes précautions nécessaires pour la protection des menuiseries,
huisseries, et bâtis. En fin de chantier, il devra le nettoyage et le brossage des menuiseries.
Il devra prendre toutes les précautions pour qu'aucune trace de plâtre ne reste au sol, afin que l'adhérence des chapes
soit totale. Ceci sans argumenter sur la qualité des dalles et autres ouvrages.
5.1.9.12 Prestations des lots annexes vis à vis du présent lot
MENUISERIE
Les huisseries, dormants, chassis, trappes, etc., dans les cloisons sèches seront fournis par le menuisier avec les
accessoires nécessaires à la fixation. Ils seront posés par le lot Plâtrerie, sous contrôle du menuisier. Le cloisonneur
devra veiller à la fixation avec pattes en pieds des bâtis.
Il en sera de même pour les renforts de cloisons des portes asservies et mains courantes de circulation.
ÉLECTRICITÉ
Dans les cloisons sèches de distribution, les fileries du lot Électricité, seront passées par le plâtrier sur les directives de
l'entrepreneur électricien. Le plâtrier doit les découpes de boîtiers avec scie cloche. La découpe de 2 boîtiers dos à dos
sera interdite.
PLOMBERIE - CHAUFFAGE - VMC

Le plombier et le chauffagiste doit fournir au cloisonneur les dispositions et renforts supplémentaires pour la fixation des
appareils (lavabos, robinetterie, chauffe eau, radiateurs, etc.)
Concernant la fermeture des 2èmes peaux de cloisons, l'entrepreneur du lot PLÂTRERIE doit s'assurer du passage des
lots techniques et des renforts.
5.1.9.13 Implantation
L'implantation des cloisons sera faite en liaison avec le menuisier et le maçon, et soumise à l'Architecte avant le début
des travaux.
5.1.9.14 Pose des gaines, décompressions, bouches d'air
Avant l'exécution du présent lot, l'entrepreneur doit s'assurer du passage des gaines des autres corps d'état, chutes,
vidanges, réseaux, des lots techniques intéressés.
Si le bâtiment est traité avec ventilation mécanique simple ou double flux, l'entrepreneur du présent lot devra les trous
de bouches de ventilation et de soufflage compris toutes sujétions de raccords. La fourniture et pose du matériel est
assurée par l'entreprise concernée par les ouvrages de ventilation.

5.1.9.15 Sujetions d'exécution
Constitution du plénum par cloisonnement :

L'entrepreneur devra assurer le compartimentage du plénum, par le montage des cloisons sous charpentes / fermettes.
Ce compartimentage délimitera des espaces de 300 m² maximum, (il est assuré naturellement par les cloisons de la
salle).
Ces dispositions ne dispensent pas l'entreprise de respecter les isolements acoustiques entre locaux.
Stabilité des cloisons :

L'entrepreneur devra assurer le maintien de ses cloisons en tête jusqu'au dessus des plafonds terminés, que ce soit
sous planchers, sous combles, sous charpente, ceci pour l'ensemble du bâtiment.
Sujétions de la forme des plans :

L'entrepreneur devra effectuer les sujétions d'implantation et d'exécution dues à la forme des plans (parties cintrées ou
galbées, biaises, etc.).
5.1.9.16 Propreté du chantier
L’entrepreneur du présent lot exécutera le nettoyage des locaux avant de débuter ses prestations, étant entendu que le
nettoyage général de chantier sera assuré par chaque corps d’état au fur et à mesure de leur intervention.
La propreté des locaux est maintenue pendant toute la durée de la prestation.
Les peintures finies, chaque local sera fermé. le nettoyage, les dégradations et les reprises éventuelles faites par le
présent corps d'état seront à la charge de l'entreprise concernée si elle est connue, ou du compte prorata si l'origine
des dégradations ne peut être connue.
5.2 PRESCRIPTIONS TECHNIQUES
5.2.1 DOUBLAGES
RÉCEPTION DES ISOLATIONS

Après mise en place des isolations, le plâtrier devra les faire réceptionner par le chauffagiste. Il ne pourra commencer
d'exécuter les cloisons de doublement avant d'avoir obtenu l'accord du chauffagiste (voir ce lot). Il devra tenir compte
des éventuelles observations du chauffagiste et exécutera les travaux de reprises ou de remplacement qui s'imposent.
Toutes précautions seront prises pour éviter les ponts thermiques, pour le respect des coefficients Ubat et B Bio.
L'entrepreneur se reportera à l'article du préambule du CCTP.
PRÉCAUTION DE CHANTIER, POINTS SINGULIERS

L'entrepreneur respectera les règles techniques du fabricant, détenteur des produits.
a) Au droit des appuis

Calfeutrement soigné de la plaque en conservant l'épaisseur de l'isolant. Bourrage complémentaire et reconstitution de
l'isolant.
b) Au droit des plafonds et sols

Le détalonnage s'effectue par le bas, hauteur sol/plafond minorée de 1 cm, la plaque joint exactement le plafond.
Reconstitution d'isolant, bourrage mousse polyuréthanne, étanchéité à l'air.
c) Au droit des boîtiers électriques

Après découpe, bourrage laine de verre entre la paroi extérieure et le fond du boîtier, ou remplissage mousse
polyuréthanne de type BOSTICK.
d) Au périmètre des baies, des murs en bas et en partie haute

Y compris périmètre des fenêtres, joints continus, cordon MAP empêchant toutes circulations d'air.
e) En plénum
Dans le cas où il y a contact avec toiture isolée ou plénum, l'isolant sera remonté jusque sous toiture ou plancher. Il
pourra être constitué d'un panneau nu avec pare-vapeur dans le plénum.
f) Locaux et pièces humides EB + COLLECTIFS

Les plaques de plâtre seront du type spécial hydrofuge H1, conformes au Cahier n° 3567 du CSTB et aux DTU 25.41 et
25.42 de décembre 2012 et mises en oeuvre conformément aux prescriptions du fabricant.
Prévoir talon et bande d'étanchéité en relevé de plinthe de 10 cm de hauteur.
Dispositions pour les locaux à forte hygrométrie :

Côté local à forte hygrométrie, le pied de cloison est protégé par une bande de désolidarisation, une bande d'étanchéité
marouflée dans une sous-couche Placotanche® de protection à la pénétration à l'eau, et le parement de la cloison est
protégée par l'application de la sous-couche Placotanche® sur toute la surface à carreler.
Pour la définition des ouvrages à traiter par ce lot, l’entrepreneur doit précisément prendre en compte les prescriptions
du CCTP tout corps d'état et notamment le CCTP du lot CARRELAGE.
g) Dispositions particulières :
Etanchéité à l’air
L'étanchéité sera assurée par la laine de verre découpée à la hauteur d’étage + 2 cm.
Les joints seront traité par une bande adhésive continue sur la longueur du joint
Etanchéité à l’eau
Dans les pièces humides, la partie basse des panneaux sera protégée sur une hauteur d’au moins 2 cm au dessus du
sol fini par un profil plastique en U, par un film polyéthylène d’épaisseur 100 µm ou par feutre bitumé.
Finition
Les joints entre panneaux ainsi que les jonctions seront soigneusement pontés.
Prévoir le calfeutrement au sol et plafonds pour éviter toutes circulations d’air entre le mur et l'isolant.
TYPE DE PLAQUES
BA 13 STANDARD (BA13S)
Plaque de plâtre à 2 bords amincis
Épaisseur = 12,5 mm
Largeur = 1200 mm
Type de bord = Aminci
Aspect = Lisse
Perméance = 1
Classement à l'humidité = Non applicable
Réaction au Feu = (Euroclasse ) A2-s1, d0
Résistance thermique = 0,04 m2.K/W
Traitement des joints = bande papier + enduit
BA 13 HYDRO (BA13H)
Plaque de plâtre hydrofugée à 2 bords amincis. Haute résistance à l'humidité (niveau H1)
Épaisseur = 12,5 mm
Largeur = 1200 mm
Aspect = Lisse
Perméance = 1
Classement à l'humidité = H1
Traitement des joints = bande papier + enduit hydro
Épaisseur = 18 mm
Largeur = 1200 mm
Aspect = Lisse
Perméance = 1
BA 18 HYDRO (BA13H)
Épaisseur = 18 mm
Largeur = 1200 mm


Aspect = Lisse
Perméance = 1
Épaisseur = 18 mm
Largeur = 900 mm
Aspect = Lisse
Perméance = 1
BA 25 HYDRO (BA13H)
Épaisseur = 18 mm
Largeur = 900 mm
Aspect = Lisse
Perméance = 1
TYPE DE DOUBLAGES
TYPE C (Collage sur murs)

L’habillage des murs et éléments du gros œuvre sera réalisé en plaques de plâtre de performance et qualité
appropriées aux locaux.
Les plaques seront collées au plâtre adhésif ADH ou au mortier adhésif MAP.
Les joints seront traités selon la technique du fabricant, détenteur des produits (PLACOPLATRE, LAFARGE, etc…) ou
PROMAT selon spécifications du CCTP.
La mise en œuvre sera conforme au DTU 25.41, recommandations du fabricant et avis technique, planéité locale 1 mm
à la règle de 20 cm, 5 mm à la règle de 2,00, verticalité 5 mm sur hauteur d’étage.
Ou, au choix :
L’entrepreneur pourra, pour certains locaux, remplacer cette prestation par un enduit plâtre type THD, séchage rapide,
tolérances identiques au DTU 25.41.
TYPE O (Ossature)
L’habillage des parois extérieures sera réalisé à partir d’une ossature métallique adaptée, composée de montants
verticaux, lisses, fourrures, espacés de 40 à 60 cm d’axe en axe maximum, et fixés avec pattes de butées et renforts
nécessaires, type PLACOSTIL de chez PLACO SAINT-GOBAIN ou techniquement équivalent.
Parement par simple ou double plaque de plâtre lisse
TYPE O + I (Ossature et Isolant)

L’isolation sera réalisée par panneaux de laine minérale avec pare-vapeur, soigneusement posés et pontés par bandes
autocollantes et mise en place soit entre les montants de l’ossature (isolation discontinue), soit entre l'ossature et le mur
d'une part et entre les montants d'autre part (isolation répartie), soit entre l'ossature et le mur (isolation continue).
Ces éléments seront maintenus et fixés mécaniquement par une ossature composée de cornières ou rails bas et hauts,
ainsi que de fourrures ou montants verticaux de 40 à 60 cm d’entraxe, simples ou doubles.
Parement par simple ou double plaque de plâtre lisse.
5.2.1.1 Doublage Standard O+I 140 mm
Doublages thermiques de 140 mm d'épaisseur et parement avec 1 plaques de plâtre BA 13, et constitués de:
a) ossature:

Ossature métallique auto-porteuse, adaptée à une hauteur de 3,60 m en partie courante et 5,50 m sur les pignons du
bâtiment A, composée:
• de rails F530, hauts et bas, fixés par pisto-scellement ou à l'aide de chevilles selon support, fixations positionnées
tous les 60 cm,
• de fourrures horizontales (Stil F530) fixées par pisto-scellement ou à l'aide de chevilles selon support, fixations
positionnées tous les 60 cm,
• d'appuis composés d'une entretoise et d'une clef, clipsés sur les fourrures horizontales, et espacés tous les 40
(revêtement céramique), ou 60 cm,
• de fourrures verticales F530 clipsées sur les appuis.
L'entraxe entre les lignes d'appuis intermédiaires doit être adapté à la hauteur et établi à partir des données du fabricant
du système. A partir de 2 lignes intermédiaires ou plus, le première ligne sera à 60 cm du sol.
Référence: système de doublages Placostil sur appuis et fourrures de chez PLACO SAINT-GOBAIN ou techniquement
équivalent.
b) isolant:
Panneaux semi-rigides, en laine de verre de forte résistance thermique, revêtus d'un surfaçage kraft, quadrillés sur une
face.
Performances :
Epaisseur : 140 mm
Conductivité thermique l : 0,032 W/(m.K)
Réaction au feu (Euroclasse) : F
Résistance thermique : 4,35 m².K/W.
Référence : GR 32 revêtu kraft, épaisseur 140 mm, de chez ISOVER SAINT-GOBAIN ou techniquement équivalent.
c) parement:
1 plaque de plâtre à bords amincis (BA 13), épaisseur 12,5 mm, marquées NF et conformes à la norme EN 520. Les
joints seront traités selon la technique et avec les produits du fabricant. La mise en oeuvre sera conforme au DTU 25.41
et aux recommandations du fabricant.
Performances:
Type de plaque: A
Classement à l'humidité: non applicable
Perméance: 1
Réaction au feu (Euroclasse): A2-s1,d0
Résistance thermique: 0,04 m².K/W
Référence: PLACO SAINT-GOBAIN, SINIAT ou techniquement équivalent.
Localisation:
Selon plans PRO : Rez de chaussée : pour doublage isolant des murs périphériques
5.2.1.2 Plus-value face hydro
Plus-value pour plaques de plâtre hydrofugées sur la solution de base.

Les plaques à l’intérieur des locaux humides (classement EB + PRIVATIFS) seront remplacées par des plaques dont le
corps et les deux parements ont été hydrofugés.
Performances :
Classement à l'humidité: H1
Perméance : 1
Réaction au feu (classe CE) : A2-s1, d0
Localisation:
Selon plans PRO : concerne l'article ci-dessus 5.2.1.1, pour l'ensemble des doublages :
- murs d'enveloppe de l'Office,
- au dos du lavabo du WC PMR
5.2.1.3 Isolation 140 mm
Panneau semi-rigide en laine de verre de 140 mm de forte résistance thermique, revêtu d'un surfaçage kraft, conférant
les caractéristiques suivantes :
Performances :
Conductivité thermique : 0,032 W/(m.K)
Résistance thermique : 4,35 m².K/W
Référence : GR 32 revêtu kraft, épaisseur 140 mm, de chez ISOVER SAINT-GOBAIN ou techniquement équivalent.

Localisation:
Selon plans PRO : pour les doublages de l'article 5.2.1.1 ci-dessus
5.2.2 CLOISONS DE DISTRIBUTION
NOTE : L'entrepreneur pourra proposer d'autres procédés sous avis techniques, sous réserve d'obtention des
coupe-feu et isolement acoustique demandés et de compatibilité des huisseries du lot Menuiserie intérieure.
CLOISONS A OSSATURES METALLIQUES

Les cloisons de distribution à ossatures métalliques et plaques de platre type "PLACOSTIL" de PLACO SAINT
GOBAIN, SINIAT ou techniquement équivalent, seront constituées :
- d'une ossature métallique avec rails, montants en acier galvanisé, épaisseur 6 ou 7 dixième, de 48 de largeur, avec
montants simples ou doubles, dos à dos, implantés à : 0.40, 0.45 ou 0.60 m d'entre axe.
- chaque parement sera constitué d'une ou plusieurs plaques de plâtre de 13 mm d'épaisseur.
Les joints seront traités suivant la technique et avec les produits du fabricant.
La mise en oeuvre sera conforme au DTU 25.41, aux avis techniques et aux recommandations du fournisseur.
Dans les locaux à forte hygrométrie, l'application de la sous-couche de protection à la pénétration de l'eau et des
bandes d'étanchéité sera prévue au présent lot, selon cahier des charges du fournisseur.
5.2.2.1 Cloisons de distribution 98/48 (EI 60)
Hauteur 2,95 m environ

Cloisons de distribution de 100 mm d'épaisseur, de type Placostil 98/48, constituées de :
- 2 plaques de plâtre (BA 13) par parement, pose croisée, ou 1 plaque de BA 25 (BA 25) par parement,
- 1 ossature métallique composée de rails (Stil R48) et de montants (Stil M48) de 48 mm de largeur. Les montants
seront doubles et espacés de 60 cm entraxe selon la hauteur des cloisons et les données du fabricant.
- 1 matelas d'isolation acoustique par rouleaux semi-rigides en laine de verre de 45 mm d'épaisseur.
Référence : Stil 98/48 de chez PLACO SAINT GOBAIN ou D 98/48 de chez SINIAT ou techniquement équivalent.
Localisation:
Selon plans PRO : pour toutes cloisons de distribution cotées 0,10 aux plans pour le rez de chaussée et le Local VMC
5.2.2.2 Plus-value face hydro
Plus-value pour plaques de plâtre hydrofugées sur la solution de base.

Les plaques à l’intérieur des locaux humides (classement EB + PRIVATIFS) seront remplacées par des plaques dont le
corps et les deux parements ont été hydrofugés.
Performances :
Classement à l'humidité: H1
Perméance : 1
Localisation:
Selon plans PRO : concerne l'article 5.2.2.1 ci-dessus pour l'ensemble des cloisons :
- périphérie des cloisons de l'Office,
- au droit du lavabo des WC petits,
- cloison en retour du lavabo du WC PMR.
5.2.2.3 Isolation 45 mm
Mise en place d'une isolation dans les cloisons de distribution 98/48, en panneaux semi-rigide de 45 mm d'épaisseur,
de laine de verre revêtu sur une face d’un voile polyester non tissé de 0,60 m de largeur.
Les chutes de laine de verre inférieures à la hauteur des cloisons ne seront pas employées dans les cloisons.
La mise en oeuvre sera conforme au DTU 25-41 et aux Avis Techniques du fabricant des plaques de plâtre.
Performances :
Conductivité thermique : 0,04 W/(m.K)
Réaction au feu (classe CE) : A1
Epaisseur: 45mm, disposée entre les montants
Référence : PAR CONFORT de chez ISOVER SAINT-GOBAIN ou techniquement équivalent.

Localisation:
Selon plans PRO : pour les cloisons de l'article 5.2.2.1 ci-dessus
5.2.3 PLAFONDS
EXECUTION DES TRAVAUX

L'entrepreneur doit s'assurer que les locaux dans lesquels doivent être montés les plafonds, sont suffisamment avancés
et mis hors d'eau.
L'exécution sera assurée conformément à l'article 6 du DTU 58.1, notamment, dans tous les cas la mise en oeuvre des
plafonds suspendus ne pourra être effectuée que si les conditions suivantes sont toutes satisfaites :
- les enduits en plâtre ou de mortier de liants hydrauliques doivent être "secs à l'air",
- le vitrage posé et la mise des locaux à l'abri des intempéries,
- une réhumidification importante des locaux ne doit plus être à craindre,
- les canalisations d'eau chaude et d'eau froide incluses dans le plénum sont calorifugées,
- la fourchette d'humidité relative de l'air admissible pour la pose des matériaux standard doit se situer entre 45 % et 70
%, et la température entre 12°C et 24°C, les conditions ci-dessus devront être maintenues pour l'exploitation du
bâtiment ; l'entrepreneur s'assurera que tous les réseaux des autres corps d'état sont passés,
- les ouvrages adjacents sont compatibles avec les obligations qui lui sont imposées pour les plafonds, notamment en
ce qui concerne les dimensions, le tracé et l'implantation, la position et les caractéristiques des ouvrages destinés à
être incorporés, positionnement de renforts, raidisseurs, etc.
COHERENCE DES SYSTEMES

ou spéciaux, stables au feu ou coupe-feu.
Il s'assurera qu'ils sont conformes non seulement au DTU mais aux avis techniques et procès verbaux d'essais du
fournisseur.
ISOLATION THERMIQUE
L'entrepreneur devra respecter les obligations faites en matière d'isolation thermique des bâtiments et d'économie
d'énergie RT 2005 : décret du 29 Novembre 2000, N° 2000-1153 :
- arrêté du 29 Novembre 2000,
- règle ThC,
- règle ThE,
- règle Th - BAT,
- RT 2005
- normes des produits français et européens.
Seront dus tous les calfeutrements, tous les bourrages, laine de roche, au droit d'ouvrages, tous les joints et mastic
nécessaires, de façon à permettre une parfaite isolation et étanchéité des ouvrages.
STABILITE AU FEU, RECOUPEMENTS

Les plafonds devront faire l'objet d'un classement M1 ou M0, sauf dérogations des plans et du présent CCTP.
Le recoupement des plénums sera généralement assuré par écran et par trame de distribution des cloisons (lot
PLATRERIE) ou murs (lot MACONNERIE).
Ce recoupement ne devra pas être supérieur à 100 m² avec distance < à 30 ml.
Dans le cas où le recoupement ne serait pas assuré du fait de la dimension des pièces des locaux, l'entrepreneur du
présent lot devra prévoir les recoupements verticaux par écrans M0 pare-flammes ¼ d'heure, du dessus du plafond
jusqu'au dessous des planchers, ou du comble.
La stabilité au feu devra faire l'objet d'un avis technique avec PV d'essais en laboratoire agréé en cours de validité.
Ces essais seront conventionnels pour les ensembles :
- couverture plafonds.
La pérennité de la valeur de protection offerte par le plafond impliquera sa non démontabilité.
La stabilité au feu requise ½ heure sera assurée par plafonds du présent lot.
FIXATIONS DES SUSPENTES

Le nombre de fixations, leur section et leur espacement, seront fonction de la charge à porter. Leur répartition devra
être telle qu'une attache défectueuse ne puisse entraîner la chute du plafond suspendu.
La fixation des suspentes dépendra du type de support. Les points de suspension seront placés au plus près de la
verticale du profil.
DISPOSITIFS DE SUSPENSION DES PLAFONDS

D'une façon générale, l'entrepreneur devra tous les dispositifs de suspension des plafonds à partir de la charpente et
des planchers.
Ces dispositifs de suspension quelque soit les plafonds et matériaux suspendus, seront adaptés en fonction de la
structure porteuse des bâtiments des lots MACONNERIE et CHARPENTE BOIS.

Ils seront calculés en fonction des tolérances du DTU, article 6.6 et notamment 6.63.
Ils comprendront :
- tous les accessoires nécessaires et adaptés (type DON USG ou équivalent) compatibles avec les avis techniques de
SF/CF tels que porteurs, entretoises, tiges, écrous, clips, cornières de fixation, coulisses de rives, profils d'habillage,
caches, suspentes, raccords éclisses, pinces, broches, crochets équerres, cavaliers, feuillards adaptés au type de
plafond et à leur fonction,
- une ou plusieurs ossatures métalliques dont les sections et les écartements seront déterminés par l'entrepreneur en
fonction des éléments du gros oeuvre ou charpente, qui lui seront livrés, elles seront constituées :
- Soit :
. d'une ossature primaire composée de profils qui seront suspendus à la structure porteuse par l'intermédiaire de
suspentes, avec barres anti-dévers, cette ossature primaire permettra de reprendre la stabilité des plafonds selon
spécifications du CCTP, . d'une ossature secondaire rendue elle-même solidaire à la structure primaire, permettant
l'assemblage des plafonds, posés perpendiculairement aux profils primaires et fixés à l'aide de clips et d'étriers.
- Soit disposées et fixées sur une ossature unique adaptée, suspendue aux structures porteuses si celles-ci et les
dispositions du DTU le permettent.
Les plafonds seront fixés de telle manière qu'en cas de dépression ou surpression des locaux et des combles, les
plaques ou éléments les constituant ne puissent subir aucun déplacement ou aucune déformation pour tous plafonds
inférieurs à une masse surfacique de 2 k/m².
La protection contre la corrosion des parties métalliques sera assurée pour tous les ouvrages et accessoires en acier,
entrant dans la composition des plafonds au minimum par galvanisation Z 275 ou par métallisation 40 microns.
Les éventuelles altérations subies par cette protection au cours des diverses opérations seront reprises si nécessaire,
par application d'une couche de peinture spéciale à haute teneur en zinc, après travaux d'apprêt appropriés.
PLAFONDS DE FAMILLE 1 - GENERALITES

Les plafonds suspendus sont constitués par l'assemblage d'éléments suivant DTU 58.1. Le matériau retenu devra être
conforme au DTU 58.1 article 5.1. Le matériau devra satisfaire à la norme NFB 54.050 suivant DTU 58.1.
Les panneaux d'usage courant ne seront utilisés qu'à l'abri des intempéries ou de l'action prolongée de l'humidité et de
l'eau.
Les panneaux seront posés sur ossature suivant article 4 terminologie du DTU 58.1.
La planéité devra correspondre à l'article 66.3 du DTU 58.1.
L'ossature apparente devra répondre à la norme NFP 01.101. Les faux plafonds seront fixés de telle manière qu'en cas
de dépression dans les combles ou locaux, les plaques les constituant ne soient pas déplacées.
Pour les supports, les profilés ne devront pas être montés à une distance de moins de 120 m/m des plafonds existants,
ou ossature primaire, pour la prestation retenue, afin que les panneaux puissent être démontés facilement, dans le cas
de plafonds démontables.
Le système sera constitué de profilés en acier ayant reçu un traitement anti-corrosion, les parties visibles seront
recouvertes d'une peinture d'aluminium anodisée ou peintes en blanc, ou couleur au choix de l'Architecte.
L'ensemble des supports comprend :
- des cornières de rives ou des coulisses de rives pour plafonds non démontables,
- des profilés porteurs avec languettes pour obtenir les longueurs voulues,
- les entretoises avec languettes pour raccordement sur les profilés porteurs.
La fixation sera assurée conformément au CCTP, et en fonction du gros-oeuvre :
- soit directement sous charpente livrée sans interposition de solivage complémentaire,
- soit à partir des dalles de planchers, dalles BA, et structure.
Seuls le vissage et l'agrafage seront réalisés.
TOLERANCES SUR L'OUVRAGE FINI

- Tolérance de désaffleurement entre éléments, bâillement :
Le désaffleurement entre deux éléments contigus présentant une surface lisse, ne devra pas être supérieur à 2/10ème
de millimètre pour des éléments non chanfreinés,
Le bâillement devra être au plus égal à 10/10ème de millimètre.
- Plafonds suspendus famille 1 :
Les tolérances concernent le plafond posé qui se compose des panneaux et de l'ossature.
Dans les cas d'une ossature non apparente, la flèche maximale admissible sera de 1/500ème de la portée.
Dans le cas d'une ossature apparente, la flèche maximale admissible sera de 1/300ème de la portée.
- Planéité générale des ouvrages finis :
La planéité des ouvrages découle des tolérances de planéité des différents composants du plafond, auxquelles s'ajoute
la tolérance de pose des points de suspension ou d'appui limitée à 3 mm.
DETAILS ET PRECAUTIONS DE POSE ET DE DILATATION

La mise en oeuvre sera assurée selon les dispositions de l'article 6 du DTU, en fonction du type de plafonds.
Suivant le type de plafonds employé, ils seront réalisés par un profil de rive sous forme de coulisse ou de cornière. Ce
dispositif sera adapté selon que le plafond est démontable ou non.
Le passage au droit des joints de dilatation sera assuré :
- pour les plafonds suspendus : sur ossature apparente ou semi-apparente :
les appuis des panneaux devront permettre le mouvement du gros-oeuvre sans risque de chute (plafond de catégorie
1),

- pour les plafonds suspendus à ossature non apparente :

les panneaux devront être interrompus à l'aplomb de la ligne de joint de dilatation et l'espace vide ainsi créé devra être
revêtu d'un couvre-joint fixé sur un des côtés seulement (plafond de catégorie 2).
DISPOSITIONS DIVERSES
Raccordements de cloisons
a) Sous plénum avec charpente métallique ou charpente bois
Le maintien en tête des cloisons sera assuré par les ossatures primaires du lot PLATRERIE, pour les ouvrages sous
charpente (combles), livrée selon CCTP.
Ces ossatures seront disposées en accord avec le lot PLATRERIE, en fonction des emplacements et du type de
cloisons.
Le maintien des plafonds est à charge du présent lot, au delà des prestations du lot PLATRERIE, et possibilités
structures existantes.
b) Sous dalles et planchers ou combles de faible hauteur

Les plafonds seront fixés à partir de ces éléments.
Affaiblissements acoustiques
Conformément aux exigences requises lorsque les plafonds ne seront pas recoupés par les cloisons, cas de l'article
ci-dessus, l'entrepreneur devra l'interposition éventuelle d'une barrière d'isolation acoustique soumise à l'agrément du
Liaison entre plafonds et appareils d'éclairage, ou incorporés

D'une manière générale, les appareils d'éclairage ou incorporés seront suspendus à partir de la structure porteuse par
le lot intéressé, à l'aide de chaînettes, de façon à ne pas engendrer de déformation du plafond.
Les appareils d'éclairage incorporés aux plafonds dits encastrés, seront rendus solidaires de ceux-ci.
Plafonds en plaques de plâtre

Les plafonds seront réalisés en plaques de plâtre sur ossature métallique déterminée en fonction des portées à franchir
et performances. Système PLACOSTIL, PLACOPLATRE, ou équivalent, comprenant :
a) Ossatures simples
En fourrures F 530 ou FH 500, ou montants simples ou doubles M48/70/90, en acier galvanisé 6/10°, fixés au support
par l'intermédiaire de suspentes disposées selon supports et avis technique du détenteur du produit.
Ces fourrures seront posées au pas de 0.60 ou 0.50 (PRIMFEU) sous solivages ou dalles.
b) Ou ossature en primaire
STILPRIM 100 ou PLP, ou STILPRIM FEU en acier galvanisé 75/100e, implantés à 1.20 d'entre axe maximum, fixés au
support par l'intermédiaire de support et recevant les fourrures simples précédentes.
Ces ossatures seront posées avec une répartition conforme au cahier des charges du fabricant :
- en montage standard lorsqu'il n'y a pas de solivage avec suspentes,
- en montage acoustique avec rosace et résilient anti vibratile (plafond acoustique),
- en montage feu avec éclisses.
c) Isolant
En laine de verre, laine de roche ou laine minérale, selon CCTP et performance thermique, acoustique ou feu
demandée.
d) Plaques de plâtre
Fixées perpendiculairement à l'ossature, une ou plusieurs plaques.
La pose se fera par vissage, large tête de longueur nécessaire.
Ces panneaux seront prêts à peindre, classement M1 ou M0 selon le cas.
Ils seront selon performance demandée, standard, stables au feu, coupe-feu, épr. 13/15 ou 18 mm et bénéficieront d'un
procès-verbal d'essais du CSTB.
Les joints seront traités suivant la technique et avec les produits du détenteur du système.
La mise en oeuvre sera conforme au DTU 25.41, à l'avis technique et aux recommandations du fournisseur.
NOTE : pour les plafonds CF, l'entrepreneur pourra proposer d'autres procédés sous avis technique, sous réserve
d'obtenir le CF ou PF demandé et l'isolation thermique ou phonique.
On devra comprendre dans cet article, tous les supports supplémentaires non prévus aux lots CHARPENTE ou
PLAFONDS, aux points spéciaux, tous taquets, accessoires, trémies, sujétions.
La pose des plaques sera conforme à la notice technique du fabricant, et conforme au détenteur du système pour les
plafonds PF ou CF.
5.2.3.1 PLAFOND EN PLAQUES DE PLATRE
GENERALITES
Les plafonds seront réalisés en plaques de plâtre sur ossature métallique, déterminée en fonction des portées à franchir
et des performances, suivant DTU 25.41 de décembre 2012 et recommandations du fabricant.
a) Plafonds Placostil F 530

Ils seront réalisés avec le système Placostil de chez PLACO SAINT GOBAIN et constitués de la façon suivante:

- cornière périphérique Stil F 530 ou CR2,

- fourrures Placostil F 530 en acier galvanisé d'épaisseur nominale 6/10ème, disposée à 0,60 m maximum d'entraxe,
fixées au support par l'intermédiaire de suspentes Placostil,
- une ou deux plaques Placoplâtre BA 13 ou une plaque Placoplâtre BA 18, fixées perpendiculairement à l'ossature,
- avec ou sans laine minérale.
Les joints seront traités selon la technique et avec les produits du fabricant. La mise en oeuvre sera conforme au DTU
25.41 de décembre 2012 et aux recommandations du fabricant.
b) Isolant
En laine de verre, laine de roche ou laine minérale, selon CCTP et performances thermique, acoustique ou feu
demandées.
c) Plaques de plâtre
Une ou plusieurs plaques de plâtre fixées perpendiculairement à l'ossature.
La pose se fera par vissage,vis à large tête de longueur nécessaire, et sera conforme à la notice technique du fabricant,
au détenteur du système pour les plafonds PF ou CF.
Ces panneaux seront prêts à peindre, classement M1 ou M0 selon le cas.
Ils seront selon performance demandée, standard, stables au feu, coupe-feu, épaisseur 13, 15 ou 18 mm et
bénéficieront d'un procès verbal d'essais du CSTB.
Les joints seront traités suivant la technique et avec les produits du détenteur du système.
La mise en oeuvre sera conforme au DTU 25.41, à l'avis technique et aux recommandations du fournisseur.
NOTE :
- pour les plafonds CF, l'entrepreneur pourra proposer d'autres procédés sous Avis Technique, sous réserve d'obtenir le
CF ou PF demandé et l'isolation thermique ou phonique.
- l'entreprise devra comprendre dans cet article, tous les supports supplémentaires (ossature primaire si nécessaire,
etc...) non prévus aux lots CHARPENTE, et aux points spéciaux, tous taquets, accessoires, trémies, toutes sujétions.
5.2.3.1.1 Plafonds EI 60 (CF 1h)
Plafonds horizontaux et rampants EI 60.

Les plafonds seront réalisés selon le système du fabricant et constitués de la façon suivante :
- cornière périphérique Stil F 530 ou CR2,
- fourrures Placostil F 530 en acier galvanisé d'épaisseur nominale 6/10ème, disposées à 0,60 m maximum d'entraxe,
fixées au support par l'intermédiaire de suspentes Placostil,
- isolation en laine de verre, décrite au chapitre spécifique,
- 2 plaques de plâtre Placoflam BA 15 fixées perpendiculairement à l'ossature, et joints croisés enter les 2 parements.
Les joints seront traités selon la technique et avec les produits du fabricant. La mise en oeuvre sera conforme au DTU
25.41 et/ou à l'Avis Technique et aux recommandations du fabricant.
Performances :
Perméance : 1
Classement à l'humidité: non applicable
Référence : Placoflam BA15 - EI60 de chez PLACO SAINT GOBAIN ou techniquement équivalent.
Localisation:
Selon plans PRO :
- plafond de l'Office au rez de chaussée
- plafond du Rangement au rez de chaussée
- plafond du TGBT au rez de chaussée
- combles : plafond horizontal et rampant du Local VMC
5.2.3.2 PLAFOND SUSPENDU DEMONTABLE
Plafonds Famille 1
Plafonds en panneaux acoustiques autoportants en laine de roche volcanique de forte densité, revêtus d'un voile
minéral maintenu en place par clips, à soumettre à l'accord de l'Architecte. Pose conformément à la norme NF P
68.2031, référence du DTU 58.1. La mise en oeuvre s'effectuera sur système d'ossature en acier galvanisé laqué,
composé de profilés porteurs et entretoises fixés au support, par l'intermédiaire d'un système de suspente appropriée
de longueur adaptée aux différents niveaux de plafonds suspendus.
Une cornière de rive ou élément U laqué assurera les jonctions périphériques au droit des murs et cloisons,
conformément au mode d'emploi et avis technique du fabricant.
Ossature grille apparente porteur et entretoise compatibles avec les plafonds prescrits de chez DONN de USG ou

équivalent, selon prescriptions du CCTP : avec profils tés de 24 - PRELUDE XL - TL, blanc.
Les performances acoustiques d'absorption et d'isolement acoustiques, devront faire l'objet d'un procès-verbal d'essais
en laboratoire, et seront conformes au CCTP. Ils seront de classement M0 ou M1.
Les panneaux seront 100 % stables en milieu humide, chimiquement neutres.
DISPOSITIONS DIVERSES
Raccordements de cloisons :
a) sous plénum avec charpente bois
Le maintien en tête des cloisons sera assuré par les ossatures primaires du lot PLÂTRERIE, pour les ouvrages sous
charpente, livrée selon CCTP.
Ces ossatures seront disposées en fonction des emplacements et du type de cloisons.
Le maintien des plafonds est à charge du présent lot et possibilités structures existantes.
b) sous dalles et planchers ou combles de faible hauteur:

Les plafonds seront fixés à partir de ces éléments.
Affaiblissement acoustique
Conformément aux exigences requises lorsque les plafonds ne seront pas recoupés par les cloisons, cas de l'article
ci-dessus, l'entrepreneur devra l'interposition éventuelle d'une barrière d'isolation acoustique soumise à l'agrément du
Liaison entre plafonds et appareils d'éclairage, ou incorporés

D'une manière générale, les appareils d'éclairage ou incorporés seront suspendus à partir de la structure porteuse par
le lot intéressé, à l'aide de chaînettes, de façon à ne pas engendrer de déformation du plafond.
Les appareils d'éclairage incorporés aux plafonds dits encastrés, seront rendus solidaires de ceux-ci.
5.2.3.2.1 Dalles 60x60
Ossature apparente
Fourniture et pose d'un système d'ossature apparente, conforme à la norme NF EN 13964, en acier galvanisé laqué,
composé de profilés porteurs et d'entretoises fixés au support par l'intermédiaire de suspentes appropriées. La longueur
des suspentes sera notamment adaptée aux différents niveaux de plafonds suspendus. Une cornière de rive ou
élément en U, laqué, assurera les jonctions périphériques au droit des doublages et cloisons.
La mise en oeuvre sera conforme aux prescriptions du DTU 58.1 de décembre 2008 et du fabricant détenteur du
système.
Caractéristiques:
- forme du profil: T
- dimensions: 24 x 38 mm
- couleur: RAL 9010
- réaction au feu: A1
- résistance à la corrosion: classe B
Référence: ossature DONN DX24 de chez USG ou techniquement équivalent.
Dalle 60x60
Fourniture et pose de panneaux acoustiques auto-portants, en laine de roche de forte densité, conformes à la norme
NF EN 13964, maintenus en place par clips sur ossature apparente du présent lot. La face apparente des panneaux
sera pourvue d'un voile de verre blanc et lisse, la face arrière sera pourvue d'un contre-voile. Les panneaux seront
100% stables en milieu humide et chimiquement neutres.
Caractéristiques:
- dimensions: 60 x 60 cm
- épaisseur: 20 mm
- type de bords: A24
- classe acoustique: A
- réaction au feu: A1
- réflexion à la lumière: 86%
Référence: panneaux EKLA de chez ROCKFON ou techniquement équivalent.
Localisation:
Selon plans PRO : Rez de chaussée :
- Salle de restauration
- Vestiaire
- WC petits
- WC PMR

5.2.3.3 ISOLATION ASSOCIEE AUX PLAFONDS
ISOLATION ASSOCIEE AUX PLAFONDS

Pour leur conférer selon le cas :
- la stabilité SF/CF ½ heure requise au PV + isolation thermique,
- soit l'isolation thermique ou phonique seule.
GENERALITES - PRECAUTIONS DE POSE

Précautions de pose :
L'entrepreneur devra veiller aux points singuliers suivants pour assurer et garantir :
- une parfaite jonction des panneaux entre eux et contre les murs de façades, dépassement périphérique de 20 cm en
remontée, avec isolation verticale,
- une parfaite isolation phonique et thermique entre cloisons verticales et pontage phonique.
La pose de cette isolation comprendra toutes sujétions de suspentes avec ossatures, rails et fixations si nécessaire,
pour ne pas déformer les plafonds et leur ossature, et respecter les tolérances de planimétrie du DTU et le PV au feu.
Pour les plafonds SF/CF, l'entrepreneur veillera au respect des avis techniques. Il devra :
- s'assurer de la compatibilité des systèmes plafonds et nature d'isolants,
- du respect des plénums en fonction des avis techniques et des localisations.
5.2.3.3.1 Isolation thermique 300 mm épr
Epaisseur totale = 300 mm et d'un coefficient thermique total de 7,5 m².K/W, composée :
a) d'un feutre laine de verre de 160 mm avec pare-vapeur en couche inférieure (le pare-vapeur étant situé contre la
partie chauffée).
Performances :
Référence :
IBR Revêtu Kraft de chez ISOVER SAINT GOBAIN ou techniquement équivalent.
b) d'un second feutre de 140 mm sans pare-vapeur en couche croisée supérieure.

Performances :
Réaction au feu (Euroclasse) : A1
Référence :
IBR Nu de chez ISOVER SAINT GOBAIN ou techniquement équivalent.
Localisation:
Selon plan PRO, plans de plafonds et coupes :
- pour l'ensemble des locaux du rez de chaussée, sur plafonds placo et dalles 60x60
5.2.3.3.2 Isolation thermique 160 mm épr
Epaisseur totale = 160 mm composée d'un feutre laine de verre de 160 mm avec pare-vapeur en couche inférieure (le
pare-vapeur étant situé contre la partie chauffée).
Performances :
Référence :
IBR Revêtu Kraft de chez ISOVER SAINT GOBAIN ou techniquement équivalent.
Localisation:
Selon plan PRO, plans de plafonds et coupes :
- pour plafonds horizontal et rampant du Local VMC en combles
5.2.4 OUVRAGES DIVERS ET LINEAIRES

5.2.4.1 GAINES TECHNIQUES VERTICALES
Leur exécution au présent lot sera conforme aux critères demandés.

Prendre toutes précautions pour éviter la transmission des bruits aériens, et la protection des condensations sur les
parties froides. Pose des trappes en gaines techniques fournies par le lot MENUISERIE. Renforcement de trémie au
présent lot, au droit de trappes. Les cloisons des gaines techniques intérieures et EP respecteront les affaiblissements
acoustiques.
5.2.4.1.1 Habillage décompression et réseaux condensats de clim
Cloison STILL 78 isolée, 2 parements BA 13 + isolant 50 mm. Toute hauteur.
Localisation:
Selon plans PRO : WC PMR : gaine de la décompression EU/EV
5.2.4.1.2 Gaines techniques TGBT
Exécution de coffres verticaux en plaques de plâtre vissées sur ossature métallique, mise en oeuvre sur semelle rail
PVC, selon cahier des charges CSTB et du fabricant. Traitement des joints par bandes de pontage collées à l’enduit
préconisé par le fabricant.
Isolation par laine de verre en panneaux semi-rigides de 50 mm. Pose des trappes en gaines techniques fournies par le
lot MENUISERIE INTERIEURE. Renforcement de trémie au présent lot, au droit des trappes. Les cloisons des gaines
techniques intérieures respecteront l’affaiblissement acoustique requis. Toute hauteur du sol fini au plafond.
Performances de la plaque de plâtre :

Résistance thermique 0.04 m2.K/W pour le BA 15 et 0.07 m2.K/W pour le BA 25
Perméance 1
Réaction au feu (classe CE) AS-s1, d0 (M0)
Référence : Placoplâtre BA 15 et BA 25 (ou 2 BA 13) de chez PLACO SAINT GOBAIN ou techniquement équivalent,
selon le cas.
Note : le fond de la gaine technique TGBT aura une épaisseur supérieure à 20 mm selon la norme NF C 15-100. ce
fond sera constitué de 2 plaques de 13 mm d'épaisseur ou d'une plaque de 25 mm d'épaisseur.
Localisation:
Selon plans PRO : parois du TGBT dans le Vestiaire, suivant normes NF C 14-100 et NF C 15-100, avec 1 BA 25 ou 2
BA 13 pour le fond de gaine.
5.2.4.1.3 Gaines CF 1 heure
Habillage STUCAL CF 1 heure sur ossature STILL, 4 faces.
ou
Gaine technique verticale Placostil composée de :

- Ossature : rails Stil R 70 et montants Stil M 70 disposés à entraxe 0,90 m maximum.
- Isolant : panneaux semi-rigides de laine de verre PAR ou GR 32 de la société ISOVER disposés entre les montants.
- Parement : 1 plaque Placoplatre BA 25 (peau intérieure) posée verticalement et une plaque Placoplatre BA 13 (peau
extérieure) posée horizontalement, vissées d’un seul côté de l’ossature.
Les joints seront traités selon la technique et avec un des systèmes bande PP et enduit Placoplatre.
La mise en œuvre sera conforme aux recommandations de la société Placoplatre.
Localisation:
Selon plans PRO : encoffrement du conduit vertical de la hotte de l'Office depuis le plafond jusque sous tuile.
5.2.4.2 Pose des menuiseries
Pose de menuiseries intérieures dans les cloisons du présent lot, à la charge du présent lot, livrées par le lot
MENUISERIE INTERIEURE, comprenant toutes sujétions et réglage pour huisseries, bâtis, têtes de cloisons, châssis,
trappes et tous ouvrages situés en cloisons sèches, plafonds, doublages, coffres et gaines du présent lot.

Localisation:
Selon plans PRO : toutes portes et trappes en cloisons et plafonds du présent lot
5.2.4.3 Joints de dilatation
Les joints de dilatation seront prévus au droit des joints du gros-oeuvre, et devront assurer la continuité des
performances.
Profilé de dilatation sous avis technique, avec PV du CTSB assurant le degré CF requis, comprenant profil placoplatre,
fond de joint laine minérale ou STUCAL, et mastic GUTTA ou équivalent agréé, recouvert d'un profil spécial.
Localisation:
Selon nécessité.
5.2.5 FINITIONS
5.2.5.1 Protection des angles par bandes armées
Protection des angles saillants par bandes armées sur toute hauteur.
Localisation:
Tous les angles saillants des cloisons, doublages, coffres, etc...
5.2.5.2 Fourrures renfort sur ouvrages composites
Seront prévues toutes fourrures de renfort nécessaires en doublages, cloisons et plafonds pour pose de l'appareillage
sanitaire, portes, dispositif incendie, patères, et tous renforts nécessaires demandés par les corps d'état.
Localisation:
Sur l'ensemble du projet impacté par les travaux.
5.2.5.3 Découpes diverse
Découpes et réservations en doublages, cloisons, plafonds, faux plafonds, coffres, gaines, etc... pour:
- Passage des câbles et fourreaux: Le diamètre des réservations sera adapté au réseaux à passer.
- Boîtiers électriques: découpe à la scie cloche, diamètre selon indications du lot Électricité, finitions propres et
soignées. Dans le cas de cloisons acoustiques, les boîtiers ne seront jamais posés dos à dos.
- Spots: découpe à la scie cloche ou à la scie à guichet selon diamètre, + 1 boite placo CF formant coffre au dessus du
spot si nécessaire selon le degré CF du plafond.
- Tous luminaires encastrés: découpe à la scie à guichet, finitions propres et soignées.
- Bouches VMC, réservation selon demande du lot concerné.
Pour respecter l'implantation architecturale des éléments incorporés au plafond, l'entrepreneur devra effectuer le
calepinage de ses profils porteurs en fonction ou créer des chevêtres dans les ossatures.
Après passage des réseaux, l'entrepreneur du présent lot aura à sa charge les calfeutrements au droit de ses ouvrages.
Localisation:
Sur l'ensemble du projet impacté par les travaux.
5.2.5.4 Repliement et nettoyage
Repliement de chantier, nettoyage, enlèvement des déchets selon STG du CCTP et PGC du coordinateur SPS.
Localisation:
Ensemble de la zone travaux et de ses abords.

Dossier n° 53120
LOT N°6
MENUISERIE INTERIEURE
LOT N°6 : MENUISERIE INTERIEURE
TABLE DES MATIERES

6.1.9.1 Généralités 6
6.1.9.2 Détails d'exécution et de finition 6
6.1.9.3 Echantillons 7
6.1.9.4 Dimensions des bois et tolérances 7
6.1.9.5 Réception des supports 7
6.1.9.6 Pose des menuiseries 7
6.1.9.7 Essences des bois 9
6.1.9.8 Assemblages 9
6.1.9.9 Traitements des bois 9
6.1.9.10 Quincaillerie 10
6.1.9.11 Essais et Auto-contrôles 10
6.1.9.12 Entretien et protections des ouvrages 11
6.2 BLOCS PORTES INTERIEURS 11

6.2.1 BLOCS PORTES A PEINDRE 16
6.2.1.1 BLOCS PORTES EI 30 (CF 1/2h) 16
6.2.1.1.1 Porte PP EI 30 (CF 1/2 h) 93 x 204 + occulus + FP + BC 16
6.2.1.1.2 Porte PP EI 30 (CF 1/2 h) 93 x 204 + FP + BC 16
6.2.1.1.3 Porte PP EI 30 (CF 1/2 h) 63 x 204 + FP 17
6.2.1.2 BLOCS PORTES SANS DEGRE COUPE FEU 17
6.2.1.2.1 Porte PP 93 x 204 + BCC 17
6.2.1.2.2 Porte PP 126 x 204 2 vantaux + BC 17
6.3 TRAPPES D’ACCES VISITE GAINES 18

6.3.1 Trappe d'accès au combgle 18
6.4 QUINCAILLERIE 18
6.4.1 Garnitures et poignées de portes 18
6.4.2 Poignée de tirage porte 19
6.4.3 Butées de portes intérieures 19
6.4.4 Portemanteaux 19
6.4.5 Idéogramme 19
6.5 OUVRAGES DIVERS ET LINEAIRES 20

6.5.1 About de cloison 20
6.5.2 Chant-plat sapin 40/10 20
6.5.3 Plinthe sapin droite 20
6.5.4 Organigramme et cylindre 20
6.5.5 Protection de porte 20

6.6.1 PSE N°1 - PROTECTION DES MURS 21
6.6.1.1 Protection murale 21

Le présent devis descriptif a pour objet les travaux de menuiserie intérieure bois, miroiterie, relatifs à la construction de

- Rappel des normes et règlements - Réception - Obligation de résultat
- Consistance générale des travaux - Portée des plans et du CCTP - Prix du marché
- Documents à fournir - Plans d'exécution - Coordination - Sécurité des travailleurs
déceler.
Les travaux du présent lot consistent en l'exécution des travaux de menuiserie, extérieure et intérieure, miroiterie. Ils
seront conformes aux prescriptions du Cahier des Charges applicables aux travaux et ouvrages annexes :
Documents Techniques Unifiés (DTU) :

. DTU 20.1: ouvrages en maçonnerie de petits éléments, octobre 2008
. DTU 20.13: cloisons en maçonnerie de petits éléments, octobre 2008
. DTU 23.1: murs en béton banché, mai 1993
. DTU 25.1: enduits intérieurs en plâtre, novembre 2010
. DTU 25.31: ouvrages verticaux de plâtrerie sans application d'un enduit plâtre, avril et juillet 1994
. DTU 25.41: ouvrages en plaques de plâtre, plaques à faces cartonnées, décembre 2012
. DTU 25.42: ouvrages de doublage et habillage en complexes et sandwichs (plaques et isolant), décembre 2012
. DTU 31.1: charpente et escaliers en bois, août 2002
. DTU 31.3: charpentes en bois assemblées par connecteurs métalliques, août 2002
. DTU 32.1: construction de maisons et bâtiments à ossature bois, janvier 2011
. DTU 36.2: menuiseries intérieures bois, mai 2016
. DTU 36.3: escaliers en bois et garde-corps associés, septembre 2014
. DTU 36.5: mise en oeuvre des fenêtres et portes extérieures, avril et octobre 2010
. DTU 39: travaux de vitrerie, miroiterie, octobre 2006
. DTU 41.2: revêtements extérieurs en bois,août 2015
. DTU 51.1: parquets à clouer, décembre 2010
. DTU 51.11: parquets contre-collés (pose flottante), décembre 2009
. DTU 51.2: parquets à coller, mai 2009
. DTU 51.3: planchers en bois ou en panneaux à base de bois, novembre 2004
. DTU 51.4: platelages extérieurs en bois, décembre 2010
. DTU 59.1: travaux de peinture des bâtiments, juin 2013
. DTU 68.3: installations de ventilation mécanique, juin 2013
Normes :
. NF P 01-012: règles de sécurité relative aux dimensions des garde-corps et rampes d'escalier
. NF P 20-101: portes et blocs-portes - caractéristiques dimensionnelles
. NF P 20-201: menuiseries en bois - dimensions des vantaux de portes intérieures
. NF P 23-101: menuiseries en bois - terminologie
. NF P 23-311: portes et blocs-portes - spécifications techniques
. NF P 23-501: blocs-portes pare-flammes et coupe-feu 1/4 heure
. NF P 23-502: blocs-portes pare-flammes et coupe-feu 1/2 heure
. NF B 53-676: parquets et sous-couches - spécifications, exigences et essais

. NF B 54-008: parquets collés
. NF C 14-100: installations de branchement à basse tension

. NF C 68-091: plinthes, moulures et chambranles en bois - règles et dimensions
. NF EN 300: panneaux de lamelles (OSB) - définitions, classification, exigences

. NF EN 312: panneaux de particules - exigences

. NF EN 335: durabilité du bois - classes d'emploi

. NF EN 622: panneaux de fibres
. NF EN 636: contreplaqué - exigences
. NF EN 952: vantaux de portes - méthode de mesure
. NF EN 1530: vantaux de portes - classes de tolérances
. NF EN 1670: quincaillerie
. NF EN 12519: fenêtres et portes - terminologie
. NF EN 13183-2: teneur en humidité d'une pièce de bois
. NF EN 13353: panneaux de bois massif
Cahiers du CSTB:
Cahiers des Prescriptions Techniques d'exécution édités par le CSTB
Références diverses:
- Code de la Construction et de l'Habitation,
- Réglementation acoustique des bâtiments d'habitation,
- Réglementation incendie (arrêté du 31 janvier 1986 modifié),
- Réglementation thermique (RT 2012),
- Normes françaises éditées par l'AFNOR (Association Française de NORmalisation),
- Guides RAGE,
- Guides Bonhomme,
- Règles professionnelles requises par des entreprises classées et qualifiées par l'OPQCB,
- REEF,
- Avis Techniques ou Documents Techniques d'Application,
- Certification (NF Extérieur CTB-X, PEFC ou FSC).
Les travaux du présent lot ont pour objet la fourniture et la pose des menuiseries intérieures tous ouvrages décrits au
présent CCTP.
Seront dus au titre du présent lot :

- les dessins d'exécution et de détails des ouvrages,
- les notes de calculs nécessaires à la stabilité des ouvrages,
- la fourniture, le transport à pied d'oeuvre,
- le stockage et la pose des ouvrages,
- la fourniture et la pose des quincailleries des systèmes de manœuvre, d'équilibrage, de suspension, de guidage, de
fermeture, de verrouillage,
- la fourniture des joints préformés,
- la fourniture et la pose des pattes à scellement, y compris scellements,
- la fourniture et la pose de chevilles, douilles autoforeuses, aiguilles jusqu'au plafond, et autres systèmes de fixation
intégrés au gros-oeuvre ou cloisons,
- les scellements au pistolet, les soudages de fixations,
- la protection anti-corrosion des ouvrages,
- la fourniture des bois contreplaqué, panneaux de fibres de particules entrant dans la constitution des ouvrages, ainsi
que les habillages et les calfeutrements nécessaires à leur parfaite finition,
- la fabrication en atelier, le transport à pied d'oeuvre, le stockage, la pose et la fabrication des ensembles menuisés,
- le tracé des trous de scellement,
- la fourniture et la pose des quincailleries sous label NFQ,
- la fourniture, l'implantation et la pose des bâtis et huisseries des portes nécessaires à leur équipement,
- les traitements et protections fongicides et insecticides des bois,
- le réglage et l'ajustage des portes aux jeux prescrits y compris détalonnage des portes à la demande du lot VMC,
- la fourniture et la pose des tampons amortisseurs sur huisseries,
- la fourniture et la pose des joints étanches sur le pourtour des huisseries isophoniques et des joints balais ou seuils
sous les portes montées sur ces huisseries,
- la couche d'impression blanche sur les huisseries,
- les ouvrages divers,
- la fourniture des procès-verbaux de classement au feu ou acoustique pour chaque type de porte,
- la fourniture et pose des rideaux d'occultation.
- la protection des ouvrages pendant les travaux jusqu'à la réception.
Les menuiseries seront conçues conformément aux dispositions des plans, et seront constituées des éléments ci-après
:

- les portes et blocs-portes,

- les ouvrages de quincaillerie,
- les ensembles, placards, trappes, etc.,
- les habillages, tablettes, plinthes, moulures,
- les ouvrages stratifiés,
- les escaliers bois,
- les vitrages spéciaux ou pare-flammes,
- etc...
L'entrepreneur, avant tous travaux et remise de son offre, devra visiter le site pour se rendre compte des possibilités
a) Avant la signature du marché

1) composition des produits : une note détaillée donnant sans ambiguïté les caractéristiques des matériaux employés et
2) note explicative :
3) garantie :
- réparation :

L'entrepreneur fournira dans la période de préparation suivant sa lettre de commande, une série de plans donnant
toutes les indications sur la mise en oeuvre des ouvrages. Ces plans devront être établis en liaison avec les entreprises
de GROS-OEUVRE, PLATRERIE, et tout autre corps d'état intéressé.
- l'implantation et les détails de toutes menuiseries, échelle 1/20 et coupe des profils échelle grandeur,
- la nature des différents types de fixation et des accessoires métalliques, dans tous les cas d'utilisation,
- la composition de chaque type de vitrage, la documentation de chaque type de serrurerie.
c) Rigueur des dessins d'exécution

L'approbation écrite ou tacite des dessins d'exécution et des spécifications de quincaillerie par l'Architecte, ne saurait
avoir pour effet de décharger l'entrepreneur spécialiste de quelque responsabilité que ce soit, en ce qui concerne
l'exécution des travaux, le bon fonctionnement des ouvrages.
d) Coordination
1) Avec les autres corps de métier
L'entrepreneur devra, par lettre adressée dans les vingt et un jours suivant la notification du marché, remettre à
l'Architecte et au Bureau de Contrôle, en trois exemplaires, les documents et plans de détails précisant les
caractéristiques des ouvrages satisfaisant aux conditions prescrites par le marché, et notamment la nature des
matériaux et leur épaisseur. Ces dessins devront préciser les emplacements et dimensions des ouvrages à exécuter, et
dispositions constructives. Après agrément, l'Architecte fera retour d'un exemplaire de ces dessins à l'entrepreneur pour
exécution ; l'entrepreneur transmettra un exemplaire de ces dessins agréés à chacun des entrepreneurs des autres
corps d'état intéressés, pour information et exécution, si leurs ouvrages doivent être réalisés conformément aux
indications portées par ces dessins.
L'entrepreneur communiquera au lot GROS-OEUVRE, aux corps d'état intéressés, à l'Architecte et au Bureau de


Parallèlement, les autres corps d'état, devront remettre à l'entrepreneur du présent lot les plans de détails pour
approbation, qui les complétera en fonction du type d'ouvrage et les transmettra au contrôleur technique.
au raccordement des ouvrages d'étanchéité avec les ouvrages adjacents.
2) Inter entreprises
d'état.
définitif.
e) Relevé sur place

L'entrepreneur du présent lot doit le relevé sur place des cotes nécessaires à l'exécution des ouvrages.
Il doit également prendre auprès de l'entrepreneur de GROS OEUVRE, les renseignements nécessaires à la pose des
Protection des ouvrages


- l'aspect des surfaces vues des menuiseries intérieures,
- la conformité des menuiseries intérieures aux prescriptions du cahier des charges et du devis descriptif.
exemplaires papier + 2 exemplaires numériques sur CD au format PDF et 1 bordereau récapitulatif, comprenant :
- les PV d'essais et tenue au feu,
- les manuels d'utilisation,
- les plans d'exécution.

6.1.9.1 Généralités
• Les bois employés seront de la classe B de la norme NF B 53.501, B 50.001. Les bois seront toujours de la
meilleure qualité dans l'espèce indiquée au devis descriptif.
• Les colles utilisées pour l'assemblage des menuiseries seront des types Phénol formol, Résorcine formol.
• Les bois seront travaillés avec grand soin conformément aux indications données sur les plans et coupes en
suivant exactement les dessins spéciaux d'exécution, fournis par l'Architecte.
• Les profils et assemblages seront exécutés avec toute la perfection possible, les parements corroyés seront
parfaitement dressés de manière qu'il ne reste ni trace de sciage, ni flache.
• Les menuiseries seront apportées au chantier avant d'être peintes et soumises à la réception de l'Architecte. Les
panneaux et moulures seront de bois de fil, fin de grain, sans noeud, toutes les menuiseries mastiquées seront
refusées. Toute la menuiserie sera poncée au papier de verre.
• Toutes les parties assemblées seront chevillées.
• L'entrepreneur devra exécuter à la première demande et sans indemnité, tous les modèles qui lui seront demandés
par l'Architecte, pour essais de moulures, profils et autres détails. En général, les moulures seront très simples et
formées en partie d'arrondis pour éviter les angles. Il en sera de même pour les lambris d'assemblage à petits
cadres.
• Dans le cas d'huisseries ou bâtis en bois, ils ne seront jamais posés à moins de 0.06 du mur perpendiculaire afin
de permettre le passage du chambranle.
• Tous les bois employés entrant dans la composition des ouvrages, seront d'une section suffisante en fonction des
définitions des travaux.
• Seront aux frais de l'entrepreneur, les transports de toutes sortes, les échafaudages, les échelles, cordages, etc.
nécessaires à l'exécution des travaux.
• Enfin, l'entrepreneur devra suivant les instructions de l'Architecte, faire et fournir tout ce qui sera utile pour parfaire
à l'exécution des plans, faisant l'objet du présent cahier des charges, et ce, sans qu'il puisse réclamer aucune
indemnité pour ce qui sera omis, ou insuffisamment expliqué aux plans, cahier des charges, et devis descriptif.
• L'entrepreneur devra assurer la pose de toutes les portes, croisées, chassis, réglage, ferrage, etc.
• Les trous, et scellements des pattes ou autres en tous matériaux seront à la charge du menuisier à 0.02 en retrait
du nu fini, (les scellements au plâtre ne seront pas tolérés).
• L'entrepreneur du présent lot se mettra en rapport avec les différents corps d'état pour les travaux complémentaires
entre ces différents lots.
• Tous les bois employés seront bien secs et sans défaut, tels que flaches, gerçures, aubiers, noeuds vicieux, etc.
• Avant leur mise en oeuvre, tous les bois auront subi un traitement fongicide et insecticide, conformément aux
prescriptions des normes en vigueur, et aux recommandations du CTBF. Ces produits seront compatibles avec les
peintures prévues au lot intéressé.
• Toutes cotes d'ouvertures données ci-après sont des cotes de passages libres.
• L'entrepreneur du présent lot devra prévoir toutes les butées en caoutchouc au sol ou en plinthe pour les portes.
Conditions hygrométriques
Si au début ou en cours d'exécution, l'entrepreneur constate que les conditions hygrométriques de l'air ambiant exigent
un chauffage, pour permettre la pose des menuiseries selon les dispositions de l'article 4.012 du Cahier des Charges
DTU, il en avise sur le champ l'Architecte.
Les frais correspondant à l'obtention de ces conditions, notamment de celles qui pourraient résulter du chauffage des
locaux, ne seront pas à la charge de l'entrepreneur, à moins qu'ils ne découlent de retards d'exécution de son fait.
6.1.9.2 Détails d'exécution et de finition
Dans le cas où les ouvrages seront en plusieurs parties dans leur longueur, les bois aboutés devront présenter une
rigidité et une durabilité équivalentes à celles des bois d'un seul tenant.
Les états de surface des bois devront être les suivants :
- feuillus à vernir ou à peindre : ponçage 120,
- résineux à vernir ou à peindre : ponçage 80.
Tous les bois vus devront être sans épaufrure, ni flache.
Sur les parements vus, les têtes de pointes tête d'homme et de chevilles métalliques devront être chassées à une
profondeur d'au moins 1 mm.
Sur les bois apparents, les traces de pointes seront bouchées de manière à les rendre invisibles.

Dans les raccordements de moulures, les contre-profils seront admis.

La dissimulation des défauts et assemblages par mastic n'est pas autorisée. Par contre, la réparation au moyen de
flipots correctement ajustés pourra être admise sur autorisation de l'Architecte.
Le bouchonnage des nœuds et des têtes de vis sur bois à peindre pourra être autorisé (bouchons de même essence en
respectant le sens du fil du bois, introduits à fond et collés à force).
6.1.9.3 Echantillons
échantillons de tous les composants qui sont définis dans le présent CCTP (profilés, quincaillerie, etc...). Il devra, à la
demande de l'Architecte, établir et présenter en place des fragments ou prototypes d'ouvrages pour régler la mise au
point de certains ouvrages.
6.1.9.4 Dimensions des bois et tolérances
Les sections, éventuellement indiquées au chapitre "Prescriptions techniques", sont des dimensions minimales qu'il
appartiendra à l'entreprise d'augmenter, sans majoration de son prix, si elle les juge insuffisantes pour assurer la bonne
tenue de ses ouvrages.
Les épaisseurs des bois seront des épaisseurs finies.
Le jeu des menuiseries ne devra pas être supérieur à 3 mm avant peinture et à 2 mm pour les ouvrages restant
apparents, le bois étant stabilisé à l'humidité requise pour la réception, sauf pour les ouvrages dont l'étanchéité est
prévue par des joints souples pour lesquels les jeux peuvent être supérieurs à ceux prescrits ci-dessus. Les jeux des
menuiseries seront définis à l'article 5.82 du DTU N° 36.1.
L'entrepreneur du présent lot devra, jusqu'à la réception, tous les jeux sur ses ouvrages, ainsi que les travaux de
dépose et repose en découlant.
Planitude des ouvrants : la planitude des ouvrants de portes intérieures.
L'ouvrant étant maintenu en position de fermeture sans verrouillage, au nu du dormant, si la saillie n'excède pas un
millième du demi-périmètre de l'ouvrant.
6.1.9.5 Réception des supports
s'assurer que l'état des ouvrages sur lesquels elle doit oeuvrer, est conforme aux dispositions de son marché et à celles
de ses dessins et plans, visés comme il est dit aux articles précédents.
L'entrepreneur devra vérifier sur place :
- la verticalité et la planéité de la structure,
- l'implantation des baies, leur équerrage et leurs dimensions,
- la qualité du support, afin qu'aucun scellement ne soit fait sur un béton rapporté qui ne serait pas adhérent,
- la finition du support, afin qu'aucun scellement ne soit fait sur un béton rapporté qui ne serait pas adhérent,
En cas de défauts hors normes, il devra avertir l'Architecte qui décidera des mesures à prendre pour pallier à ces
défauts.
exécution.
S'il n'en est pas ainsi, il en avisera par écrit l'Architecte, au plus tard avant la date définie à l'alinéa qui précède. Cet état
de fait ne prorogera pas le délai d'exécution. Le fait d'avoir commencé pour l'entrepreneur les travaux, vaudra
6.1.9.6 Pose des menuiseries
Précautions de pose
Avant la date prévue au planning pour la pose des menuiseries, l'entrepreneur doit s'assurer que les ouvrages auxquels
elles sont destinées sont conformes aux dispositions et devis descriptif, s'il n'en est pas ainsi, il en avise par écrit
l'Architecte.
La pose des menuiseries sera exécutée en prenant toutes les précautions concernant notamment :
- le positionnement précis des ouvrages,
- la position entre dormants et maçonneries,
- la protection des menuiseries au cours du chantier.

Important:
L'entreprise devra également veiller au contrôle de la pose des huisseries et trappes par le lot PLATRERIE, dans les
cloisons sèches, que ce soit du point de vue du positionnement ou du contrôle acoustique.
Fixation admissible des ouvrages
a) Tolérances admissibles de pose

Pose des ouvrages
Etat du chantier et stockage conformes aux articles suivants du DTU N° 36.1 :
- distribution : 5.21,
- portes intérieures, placards, habillages : 5.22,
- revêtements : 5.22.
Tolérance de pose et de réglage
Menuiseries intérieures :
- verticalité (aplomb) : 2 mm/m
- horizontalité (niveau) : 2 mm/m
- planéité des ouvrants suivant article 5.86 du DTU N° 36.1
b) Scellement et ancrages
Le choix des dispositifs de fixation au gros-oeuvre ou en cloisons, appartiendra à l'entrepreneur du présent lot; les
fixations seront déposées au voisinage des axes de rotation et des points de condamnation.
c) Percements et scellements
Sauf dispositions spéciales, les percements d'ouvrages en maçonnerie et les scellements des menuiseries ne seront
pas à la charge de l'entrepreneur de menuiserie ; celui-ci devra assurer la fixation des menuiseries ne nécessitant pas
de scellement.
Il devra également assurer dans ses menuiseries, toutes entailles et percements nécessaires aux passages de
canalisations, organes de manoeuvre, etc., existants au moment de la pose, à condition que ceux-ci ne nuisent pas à la
solidité des ouvrages.
d) Fixations par scellements humides

Les percements, scellements sont au présent lot, les calfeutrements sont à prévoir dans le lot GROS-OEUVRE sur
précisions du présent lot.
L'entrepreneur de menuiserie procédera à la mise en place des bâtis en gros-oeuvre, et assurera leur maintien
provisoire dans la position finale. Les scellements et bourrages seront exécutés par le présent lot au fur et à mesure de
l'avancement de la pose.
L'emploi du plâtre est interdit.
Les pattes à scellement en acier, devront être traitées par métallisation, galvanisation ou peinture bitumineuse.
e) Fixations par éléments incorporés lors du coulage du béton

Douilles, taquets, précadres, etc. Ces dispositifs seront mis en place par l'entrepreneur de gros-oeuvre sur indications
de l'entrepreneur de menuiserie qui les fournira.
f) Fixations à sec par chevilles ou douilles à expansion

Elles ne devront pas être disposées à moins de 6 cm d'arêtes ; les scellements au pistolet ne seront admis que pour les
fixations dans béton, après contrôle avec les lots Techniques et le lot GROS OEUVRE de l'éventualité de passage de
réseaux.
g) Fixations d'ouvrages fortement sollicités

L'entrepreneur devra la pose d'aiguilles en cloisons jusqu'au plafond, et le renfort de ses ouvrages.
Cette prestation est valable pour les portes équipées de dispositif de fermetures ventouses ou fortement sollicitées.
h) Calfeutrements
Il est important de réaliser très soigneusement le calfeutrement entre la maçonnerie et la menuiserie; ceci, sur toute la
périphérie du dormant.
Les calfeutrements en ciment dans la maçonnerie, seront effectués par le lot GROS OEUVRE ; on proscrira les ciments
à forte réaction basique, ciment magnésium, etc.
i) Protection des menuiseries

Il est imposé une protection provisoire des ouvrages terminés contre les salissures légères pouvant se produire au
cours du chantier : projection de ciment, plâtre, peinture, etc. Tous ouvrages détériorés seront refusés.
L'entrepreneur de menuiserie devra la protection de ses ouvrages jusqu'à la réception des travaux.
Cette protection pourra être réalisée par un vernis pelable, bandes plastiques, emballages, etc. Le choix du mode de
protection est laissé à l'entrepreneur qui devra obligatoirement en indiquer la nature à sa soumission. L'entretien de ces
protections pendant toute la durée du chantier, leur dépose et enlèvement avant réception sont à la charge du présent
lot.

6.1.9.7 Essences des bois
Essences utilisées
Les essences utilisées seront celles retenues par l'Architecte.
Les bois seront destinés à rester apparents pour être vernis ou peints, selon les cas.
Les essences résineuses

La désignation générale "sapin" employée dans les désignations qui vont suivre, s'entend pour les bois suivants :
EPICEA (Picéa excasa link) de sapin "Blanc du Nord" importé ou bois indigène de qualité équivalente en provenance
des Vosges ou du Jura.
Le pin et le sapin de pays étant rigoureusement interdits.
Autres essences
Essences feuillues dures, exotiques, pour les cadres, parties fermantes et ouvrantes :
- le niangon en provenance de la Côte d'Ivoire,
- le méranti red park de la Malaisie,
- le huynh du Vietnam,
- le doussié de l'Ouest africain.
L'entrepreneur, dans une note annexée à sa soumission, précisera les essences de bois qu'il se propose d'employer,
avec toutes justifications utiles quant à leurs propriétés physiques et mécaniques.
Défauts des bois à proscrire

Les bois tors ne seront pas tolérés, seuls les bois de droit fil seront admis. Ceux représentant des trous de vers,
fréquents dans certains bois exotiques, seront rebutés, sauf le cas de piqûres noires.
Les parties d'aubier ne seront pas admises en parement, elles seront tolérées en contre-parement dans les bois
exotiques.
Les fentes et gorges dans les pièces finies ne seront pas tolérées.
Degré hygrométrique des bois

Les bois mis en oeuvre devront avoir atteint leur équilibre hygrométrique dans leur milieu ambiant.
Le pourcentage d'humidité sera déterminé dans les conditions de la norme NF B 51.002.
Il sera mesuré, conformément aux prescriptions de la NF B 51.004, et ne devra pas être inférieur à 14 ni supérieur à 17.
Le séchage naturel ou artificiel des bois exotiques devra être fait avec précaution, l'entrepreneur devra tenir compte des
prescriptions du Centre Technique Forestier Tropical.
Bois contreplaqué
Les caractéristiques des bois contreplaqués seront constituées par des plis obtenus par déroulage ou tranchage, collés
sous forte pression, le fil du bois dans le sens de la longueur du panneau.
Panneaux de particules
Les panneaux seront constitués par les particules de bois agglomérés à la résine, avec parements lisses, leur
épaisseur sera choisie en fonction des éléments dans lesquels ils entreront.
6.1.9.8 Assemblages
Les assemblages ne devront laisser aucun vide nuisible à la solidité ou à l'étanchéité de l'ouvrage.
Les assemblages collés et joints embrevés devront être exécutés conformément à l'article 4.12 du DTU 36.1. Les
assemblages à tenons et mortaises seront parfaitement ajustés et maintenus à l'aide de chevilles de bois dur et sec ou
en métal, d'un modèle agréé par le CSTB.
Les assemblages collés devront satisfaire aux conditions suivantes :
- les joints conserveront une bonne tenue dans le temps, aucun décollement ne devra se produire à la suite de
variations dimensionnelles des bois ou par le retrait ou le fendillement de la colle elle-même ;
- les colles employées devront être insensibles aux actions de l'humidité et des attaques de moisissures ou
champignons ;
- les bois seront parfaitement séchés avant collage et les surfaces à coller parfaitement propres.
Les assemblages à rainures et languettes seront de droit fil et les éléments embrevés d'une parfaite exécution.
Lorsque les assemblages nécessiteront l'emploi de fausses languettes, celles-ci seront en feuillu noir.
6.1.9.9 Traitements des bois
Traitements
Les bois utilisés devront avoir subi un traitement les mettant à l'abri des attaques de tous insectes ou champignons, et
plus particulièrement, sur les parties des menuiseries en contact direct avec la maçonnerie. L'efficacité des produits
utilisés est mesurée selon les normes NF X 41.528, NF X 41.535, NF X 41.525 et NF X 41.552. Le traitement sera
exécuté au moyen de produits d'imprégnation incolore qui seront passés sur les bois avant leur mise en oeuvre par

trempage et immersion. Ce traitement préventif sera efficace lorsque le produit est appliqué sur toute la surface du bois
de trempage.
Ces produits devront porter le label de qualité CTBF.
Ils ne devront produire aucune réaction chimique, même à long terme, sur les peintures ou vernis destinés à recouvrir
et protéger les bois.
Impression
En aucun cas, les menuiseries ne devront être posées sans être imprimées. L'entrepreneur de menuiserie devra
prévenir le peintre, en temps utile pour les impressions non décrites au présent CCTP.
En plus du traitement des bois et conformément au DTU, les bois devront être protégés contre les reprises d'humidité
par l'entrepreneur du présent lot.
La nature de cette protection doit être compatible avec les produits de traitement et ceux prévus en finition.
6.1.9.10 Quincaillerie
Quincaillerie
• Les articles de quincaillerie seront conformes en tous points aux NF EN 1670 de juillet 2007 toutes les fois qu'il
s'agira d'articles normalisés, et seront alors estampillés SNFQ.
• Dans le cas de quincaillerie ou de fermants non normalisés, l'entrepreneur se portera garant de ses ouvrages, au
même titre que ceux faisant l'objet d'une norme. Il devra se soumettre à l'Architecte pour approbation préalable.
Toutes les pattes à scellement seront entaillées et fixées par vis tournées à tête plate fraisée.
• Tous les articles de quincaillerie seront mis en place avec soin.
• En ce qui concerne les paumelles, elles auront les dimensions appropriées au poids des éléments ferrés.
• Les entailles nécessaires auront la profondeur voulue pour ne pas altérer la force des bois, et elles présenteront les
dimensions précises de la ferrure, en largeur et en longueur.
• Les clous, rivets et vis seront bien ajustés et n'affleureront jamais. Les vis seront toujours de force en rapport avec
l'importance des objets qu'elles seront destinées à fixer.
• Toutes les pièces de quincaillerie et ferrures, ainsi que les entailles destinées à les recevoir, seront imprimées de
peinture antirouille toute préparée, contenant des substances spécifiquement inhibitrices à la rouille, de marque
portant le label de qualité du CSTB.
• Toutes les pièces spéciales d'ancrage seront cadmiées par électrolyse ou galvanisées à froid avec un produit type
"LA GALVANODE" (peinture à base de 95 % de zinc métal) ou similaire.
• Les éléments pivotants seront graissés avant montage. Ils devront être toujours accessibles pour leur réparation.
• Toutes les parties en aluminium ou les parties chromées seront protégées efficacement et nettoyées en fin de
chantier.
Clés
L'entrepreneur devra remettre le jour de la réception des travaux, les clés des portes intérieures à l'Architecte.
Ces clés seront rassemblées en trousseaux étiquetés avec désignation de l'endroit. Toute clé manquante le jour de la
réception conduira obligatoirement au remplacement de la serrure.
Pendant la durée du chantier, l'entrepreneur prendra toutes dispositions utiles pour assurer l'accès aux différents corps
d'état.
6.1.9.11 Essais et Auto-contrôles
PV de tenue de stabilité au feu

L'entrepreneur devra fournir les PV de stabilité au feu exigée.
Essais
Vérification au montage et après pose

l'entrepreneur procédera :
- à la vérification de l'équerrage des huisseries et bâtis et de leur planimétrie,
- à la vérification des jeux entre dormants et ouvrants, et du fonctionnement des organes de condamnation,
- au contrôle des points d'articulation et de rotation, à leur graissage éventuel,
- aux retouches des protections par peinture ou vernis,
- au réglage des ouvrants.
La quincaillerie et les éléments de condamnation, provisoires ou définitifs, devront être mis en place avant le vitrage.
Vérification du fonctionnement avec vitrage

L'entrepreneur procédera à un contrôle des jeux et réglages pour vérifier que le vitrage ne les a pas déformés.

Vérification avant réception

L'entrepreneur procédera à une vérification générale de ses ouvrages avant réception, soit par tranche, soit
globalement. Toutes ses fournitures devront être en état de bon fonctionnement. Il procédera à l'échange et à la remise
en place de toutes les pièces défectueuses qu'il a fournies en exécution de son marché de travaux.
Il déposera les protections et procédera au nettoyage des menuiseries et des vitrages aux deux faces.
Des essais d'étanchéité à l'air et à l'eau seront exigés sur le chantier en présence de l'Architecte et du Bureau de
Contrôle. Aucune fuite si minime soit-elle ne sera admise. Les frais correspondant à ces essais seront à la charge de
l'entrepreneur. Il en sera de même pour tous contre-essais découlant de ces essais.
Vérification et mise en fonctionnement

Après passage des autres corps d'état et en particulier du peintre, l'entrepreneur doit assurer à ses frais la vérification
et la mise en bon fonctionnement de tous les ouvrages qu'il a fournis (jeux, graissages, nettoyage) et cela jusqu'à la fin
de la période de garantie.
6.1.9.12 Entretien et protections des ouvrages
Après le réglage, la pose et le scellement des menuiseries, l'entrepreneur devra réviser tous ses ouvrages et s'assurer
qu'ils sont fixés d'une façon parfaite. Jusqu'à l'entier achèvement et la réception des travaux, l'entrepreneur remplacera
à ses frais, aux frais des responsables, ou éventuellement si l'auteur n'était pas connu, aux frais du compte prorata, les
objets soustraits ou détériorés.
L'entrepreneur devra effectuer l'entretien pendant 1 an après la réception définitive prononcée sans réserve et pendant
2 ans concernant le bon fonctionnement des ouvrages. Il devra chaque fois qu'il y sera requis, donner les jeux qui
seraient jugés nécessaires.
Les épaufrures, éclats ou autres défauts qui apparaîtraient en cours des travaux, même s'ils ont été causés par des
ouvriers étrangers à l'entreprise, seront réparés par l'adjudicataire qui répartira le montant des réparations aux frais des
responsables. Les menuiseries défectueuses seront refusées et remplacées.
L'entrepreneur devra protéger les arêtes des huisseries et des bâtis par des tringles de bois pendant l'exécution des
travaux, et particulièrement les vantaux de portes. Toutes les menuiseries seront protégées très soigneusement
aussitôt après la pose.
Les boutons, béquilles, plaques de propreté, caches, entrées, etc. seront posés après le passage des peintres.
Toutes traces de doigts ou défectuosités de pose obligeant à des raccords de peinture engageront la responsabilité du
menuisier qui devra supporter les frais afférents à la remise en état des peintures.
Au cas où pendant la garantie biennale des défectuosités apparaîtraient et notamment le gauchissement des portes,
chassis, le retrait des panneaux, les lambris, etc., l'entrepreneur devra, avant la réception remédier à ses frais, aux
inconvénients signalés jusqu'à ce que ses ouvrages aient été reconnus par l'Architecte comme donnant entière
satisfaction.
Les raccords de peinture motivés par le jeu des bois, les déposes et les retailles, sont à la charge du présent corps
d'état.
Seront également à la charge de l'entrepreneur tous les travaux nécessaires aux autres corps d'état nécessités par la
révision, l'entretien, et la remise en état ou le remplacement des menuiseries défectueuses.
6.2 BLOCS PORTES INTERIEURS
HUISSERIES ET BATIS DORMANTS METALLIQUES MOULURES (code M)

Huisseries PROFIL EDAC type EDAC STYLE, type CTE ou CRL, adapté au type de cloison.
Ces huisseries seront réalisées en feuillards 150/100, ou selon PV pour portes coupe-feu et pare-flammes.
Les huisseries répondront aux normes NFP 14-404 de marque EDAC, MALERBA ou équivalent.
- Huisseries et batis adaptés pour cloisons sèches ou mur béton banché selon plan, en profil en métal profilé à
recouvrement normalisé pour l'ensemble des portes et baies libres avec trous de fixation, et 2 pattes de fixation à pied.
Les montants verticaux seront fixés par longues vis au montage des cloisons sèches, et seront munis de tampons
amortisseurs en caoutchouc ou joints.
Ces huisseries seront revêtues sur toutes les faces, d'une couche de peinture polymérisée à l'étuve, après dégraissage

et passivation.
Ces huisseries seront réalisées en feuillards 150/100, ou selon PV pour portes coupe-feu et pare-flammes.
Elles comprendront :
- 3 ou 4 paumelles bichromatées de 140 à 160 par vantail, selon poids des vantaux,
- les pattes à scellement ou trous emboutis selon type de mur ou cloison,
- les butées plastiques ou joints,
- 1 cadran de gâche fixe et boîtier de protection des pênes,
- les talons de scellement ou équerre de spitage,
- 1 barre d'écartement profilée à la base,
- 1 couche de peinture polymérisée à l'étuve après dégraissage et passivation.
- Les huisseries des portes pare-flamme, ou coupe-feu, ou phonique, seront munies d'une rainure porte-joint avec joint
d'étanchéité autoextinguibles à languette de protection pelable, conforme au classement au feu ou acoustique
demandé.
Cette prestation bien que décrite séparément, sera indissociable du système bénéficiant du classement du fabricant
(porte + huisserie) avec PV coupe-feu du CSTB ou CTICM, conforme au dernier arrêté.
Toutes les huisseries standard seront équipées de butées de feuillures ou joints phoniques selon le cas.
Fixation par pattes à scellement.
La pose des huisseries dans les cloisons sèches sera à la charge du platrier sous contrôle du présent lot. Fourniture au
présent lot et contrôle du réglage, et de la fixation, y compris fourniture au présent lot des fixations, chaque huisserie
devant être fixée en pieds.
Les huisseries et batis seront approvisionnés par le présent lot.
Prévoir à la charge de ce lot, la dépose des barres d'écartement au sol.
a) Huisseries et batis
Huisseries et batis en tôle d'acier pliée et profilée, présentant aux deux faces, un chant plat faisant saillie sur le nu des
enduits ou cloisons, et adapté au type de cloison.
Ou :
b) Dormant métallique spécial banché

Huisseries et batis en tôle d'acier pliée, profilée, présentant aux deux faces, en extrémités, un profil rectangulaire
formant joint creux, sans saillie sur le nu des murs en béton. Dans le cas de pièce habitable ou locaux nobles, prévoir
profil de moulure à recouvrement 2 faces.
Chaque huisserie sera munie d'amortisseurs anti-bruit type "SILENCIA" ou équivalent.
c) Type cloison sèche plaque de platre

- de 72 / 98 / 120 / 140 / 160 / 180 mm, adapté au type de cloison.
d) Type bati en murs anciens s'il y a lieu

Avec feuillure de rive pour placoplatre si nécessaire.
- Pour gros murs anciens.
- Pour murs type recouvrement au droit de gros murs doublés.
e) Dimensions
Huisseries ou batis selon plans, localisation et spécification des portes :
Simple : Double :
- dim. : 0.63 X 2.04 - dim. : 1.36 X 2.04
- dim. : 0.73 X 2.04 - dim. : 1.46 X 2.04
- dim. : 0.83 X 2.04 - dim. : 1.66 X 2.04
- dim. : 0.93 X 2.04 - dim. : 1.86 X 2.04
- dim. : 1.13 X 2.04
HUISSERIES ET BATIS, DORMANTS EN BOIS (code B)

Adaptés à l'épaisseur des cloisons ou au type de mur, assemblés à tenons et mortaises, en bois dur, arêtes vives
légèrement poncées.
Nervure à cloison et gorge pour canalisation électrique, feuillurée pour portes suivant plans et norme européenne.
Huisseries à chapeaux ou à bancher, batis dormants, selon épaisseur des murs avec chambranle. Les huisseries sur
les portes pare-flamme ou coupe-feu seront traitées en bois dur.
Les huisseries des portes pare-flamme ou coupe-feu, ou phonique, seront munies d'une rainure porte-joint avec joint
d'étanchéité à languette de protection pelable, conforme au classement au feu ou acoustique demandé.
Cette prestation bien que décrite séparément, sera indissociable du système bénéficiant du classement du fabricant
(porte + huisserie) avec PV coupe-feu.
Les huisseries des portes grandes hauteurs devront comporter des aiguilles métalliques pour fixation, reprises au
niveau des plafonds, toutes les huisseries standard seront équipées de butées de feuillures.
Fixation par pattes à scellement.
Les huisseries seront livrées imprimées avant la pose.
BLOCS PORTES COUPE-FEU OU PARE-FLAMMES (code CF ou PF)

Vantaux de 53/63/73/83/93/113, à 1 ou 2 vantaux, selon indications des plans pour un ou deux vantaux.

Les portes à 2 vantaux seront à feuillures sans battement.

Les blocs portes seront du type prépeintes :
- de degré CF ou PF selon le cas, selon indications des plans.
- à simple action ou va et vient selon le cas.
Bloc porte PF ou CF avec PV d'essais à fournir et agrément du CTIM ou CSTB, avec essais en laboratoire officiel,
conforme au nouvel arrêté du 21 Avril 1983, conforme au règlement de sécurité en vigueur pour le type d'établissement.
Ces blocs portes devront satisfaire aux critères de résistance mécanique, étanchéité au feu et gaz chauds ou
inflammables à l'isolation thermique.
Largeur de bati et huisserie adapté au type de mur ou cloison.
Battements bois exotique dense sur portes 2 vantaux.
Joints auto extinguibles sur vantaux portes V et V.
Les portes comprendront toutes sujétions conformes à la réglementation en vigueur.
Les portes automatiques devront comporter la signalisation "tirez-lachez", et comporteront sur la face apparente, une
plaque signalétique portant la mention "porte coupe-feu, ne mettez pas d'obstacle à la fermeture (lettres rouges sur
fond blanc).
Oculus selon le cas et type de porte, destinés à être vitrés par le présent lot, et n'excédant pas 7 dm².
Vitrage verre DRAVEL D, PYROBELLITE ou PYROBEL (1 h.)
Vitrage verre feuilleté.
AME PLEINE (code PP)

En agglomérés de bois pour portes normales. Avec label de qualité NF CTB, normes P 23.302, P 23.501, P 20.320, P
23.301, P 23.315, P 23.502, épaisseur 40 mm à 50 mm.
Portes prépeintes en panneaux d'agglomérés durs, revêtus d'un apprêt spécial, homogène, parfaitement lisse et dur, ne
nécessitant sur le chantier que les couches de finition du peintre, constituées de parois en fibres de bois dur collés à
chaud, cadre renforcé, âme pleine, en panneaux denses de fibres de bois agglomérés.
ACOUSTIQUE (code dB)

Ces portes devront comporter l'indice de performance R. rose, en dB(A), et résultées d'une mesure de performance en
laboratoire avec certification FASTE.
L'entrepreneur devra veiller à la mise en œuvre sur le résultat.
Les portes seront munies de joints caoutchouc, 3 ou 4 sens, avec balai rétractable encastré dans la porte, et seuil à la
suisse selon performance exigée par la NRA, ou le type d'établissement, pour les locaux concernés.
ALVEOLAIRES (code AL)

Porte isoplane à recouvrement, à âme alvéolaire prépeinte, comprenant montants et traverses en sapin du Nord séché,
étuvé et stabilisé, renfort de serrure au milieu du montant pour mortaisage à plein bois, réseau de nid d'abeille disposé
à l'intérieur, épr. 40 mm.
FACES STRATIFIEES (code PS)

Placage aux deux faces fournisseur POLYREY gamme ORIGINE (gamme bois), choix dans toute la gamme, au choix
de l'Architecte.
Les chants de la porte en bois exotique, seront alaisés, recevant un traitement lazuré du lot PEINTURE.
La pose du stratifié sera toujours en veinage vertical.
Les portes à 2 vantaux seront à feuillures sans battement.
Les portes seront du type :
- ame pleine en agglomérés de bois, épr. 40 mm pour les portes normales,
- de degré CF ou PF selon le cas et indications des plans.
Ferrage : ces portes seront équipées de paumelles chromées.
Pour le type de quincaillerie, se reporter au chapitre quincaillerie.
FERRAGE DES PORTES

Les quincailleries seront de première qualité, et devront être certifiées à la marque NF et porter le logo.
Les procès verbaux NF et FEU seront impérativement à fournir avec les échantillons.
Matériel à proposer à l'Architecte avant toute pose. Seul l'Architecte est apte à juger de l'équivalence des accessoires
proposés avec ceux préconisés au CCTP, techniquement ou esthétiquement.
Huisseries : seront équipées selon spécifications du type de portes par :

- 6 pattes à scellement pour un vantail et 7 pour 2 vantaux, (scellement en mur),
- d'aiguilles de renfort pour stabilité prolongée jusqu'au plafond pour les portes asservies.
a) Paumelles, charnières :
- 4 paumelles bichromées 140 à 160 /65, à visser, par vantail,
Paumelles, organe de rotation

Les portes seront équipées de paumelles à visser renforcées, entaillées 140 à 160/60 par vantail, selon vantaux.
Type a1 : portes à peindre

Du type bichromatées ou acier roulé avec bague laiton au nombre de 4.

Type a2 : portes stratifiées

4 paumelles 140/80 avec fourreau en polyamide HEWI, bout carré pour usage intensif adapté à la porte.
Type a3 : charnières portes double action

3 ou 4 charnières simple ou double action type LIOBEX GROOM de 150 ou 175 selon vantail, laqué argent.
Type a4 : charnières invisibles

Charnières invisibles en applique EBA à double bras avec ressorts compensés, ouverture 105°, modèle renforcé à
visser adapté au type de porte.
b) Fermes-portes :
Ils seront du type extra plat (38 mm d'épaisseur), à bras anti-vandalisme.
Leurs coloris seront exécutés par capotage interchangeable afin de faciliter la gestion.
Les butoirs seront intégrés dans les bras à glissière.
Réglage des 2 temps de fermeture, par vis séparées.
Sur les portes extérieures, le modèle sera conçu pour résister "aux coups de vent", (modèle avec frein à l'ouverture). Ils
seront tous adaptés à la taille, au poids et aux exigences feu des vantaux.
(PV CSTB à fournir impérativement).
Les fermes-portes des portes PF ou CF seront titulaires de PV et conformes selon le cas aux normes EN NFS et DAS.
Les fermes-portes pour portes à 2 vantaux, seront munis de sélecteur.
Les fermes-portes seront du type à crémaillère elliptique et pignons, vitesse thermo-stabilisée, réglables avec à coup
final, bras à coulisse anti-vandalisme. Ils seront munis de capots interchangeables couleur blanche.
Type b1 : VACHETTE série MF 11200

Pour portes à 1 vantail : série MF 11200, épr. 38 mm, avec capot réf. 11, X, blanc I, bras à glissière réf. 162.
Pour portes à 2 vantaux, complété d'un sélecteur réf. 97 et d'un 2ème ferme-porte selon les plans.
- réf. 11214/162 : pour recoupement et issues de secours,
- réf. 11215/162 : pour portes simple action,
- réf. 11203 : pour les locaux à risques,
Type b2 : GROOM GR
Pour portes à 1 vantail : GROOM ou GUESE équivalent, série GR
- réf. GR 300 AV tempo réglable : portes extérieures,
- réf. GR 250 AV ouverture réglable : portes extérieures et intérieures sur porte CF ou PF.
c) Asservissement (code AS)

Le système sera intégré aux PV des portes PF ou CF.
Asservissement relié à la D.I. maintenant les portes ouvertes selon le cas, et conforme aux normes EN 1154, 1155 et
1158 et DAS, NFS 61.937 (Norme Européenne Juillet 1999 actualisée).
Type c1 : portes simple action

Ces portes seront munies de fermes-portes avec sélecteur de vantail, anti-vandalisme avec butée anti-chevauchement,
3 zones, ouverture, refermeture, arrêt de service, sélecteur réf. GROOM SLV, avec ferme-porte GR 250 ou équivalent.
Pose et fourniture de REM, dispositif d'arrêt électromagnétique, qui permettent d'assurer le maintien ouvert des vantaux
et de les libérer dès qu'un ordre transmis pour la DI est donné.
Ils seront constitués de bobines et contre-plaques, ventouses, à rupture ou émission 24 volts, selon demande lot DI.
Socle de mur en alliage moulé, GROOM avec contre plaque articulée, robuste, avec boîtier ventouse de raccordement
et de réarmement. Raccordement au lot DI ou électricité, sur boîtier de raccordement, coordination avec ce lot.
Type c2 : portes double action

Pose de charnières à ressort LIOB GROOM, ou similaire, modèle renforcé, volets emboutis, double action, zones 1, 1'
et 2, 2'.
Pose et fourniture de ventouses GROOM à rupture, REM identique aux portes simple action, avec boîtier de
raccordement et de réarmement, dito porte 1 vantail.
Raccordement au lot DI ou électricité, coordination avec ce lot.
e) Serrures :
Codes :
C : cylindre seul
B : bec de canne (sans cylindre)
BD : ½ cylindre + bouton de décondamnation
BCC : bec de canne à condamnation pour WC.
AP : anti-panique
Type e1 : coffres
Ils seront réversibles sans démontage, conçus avec le ½ tour bombé, afin de favoriser la bonne fermeture en réduisant

les bruits et chocs (portes coupe-feu), axe à 50 mm.

Ils seront pourvus de trous de passage de vis de fixation des rosaces de béquilles afin d'effectuer leur montage par vis
traversantes. Ils comporteront des ressorts de fouillot renforcés afin d'assurer un bon maintien des béquilles.
Décor têtières, suivant la finition des portes et finition des béquilles : vernis à peindre (V).
- à larder série D 450 (V) VACHETTE,
- avec sûreté D455 pêne dormant ½ tour et cylindre (C)
ou avec sûreté D455 pêne dormant ½ tour et demi-cylindre + bouton de décondamnation (code BC)
avec rouleau D 43 VACHETTE (R),
ou bec de canne D 452 (B),
ou avec pêne dormant D 453 et bec de canne à condamnation (code BCC).
Type e2 : anti-panique
Elles seront du type PUSH, réversibles sans démontage, à cylindre à profil européen, pourvues d'un pêne autobloquant
interdisant son crochetage. La gamme sera prévue avec pênes rétractables pour les usages intensifs. La barre de
manœuvre sera sans possibilité de bras de levier afin d'éviter ce type de vandalisme.
La gamme comportera les modèles avec PV au feu, avec anti-panique PUSH (AP) série 1700.
- série 1710 pour les portes des locaux techniques situés à l’intérieur.
- série 1720 avec capot 2 points pour les locaux techniques portes extérieures.
Ils seront complétés par une béquille extérieure M 13/23 avec cylindre.
f) Cylindres :
Organigramme des clés
La conception de l'organigramme des clés est à la charge du lot N° 6 MENUISERIE ALUMINIUM (voir ce lot. Il sera
étudié en collaboration avec la maîtrise d'ouvrage, d'œuvre, les différents lots concernés par la fourniture de cylindres.
L'assistance du fabricant sera sollicitée.
Chaque lot aura à sa charge, la fourniture et pose des cylindres équipant ses propres portes.
Type F1 : Cylindres de sûreté (code S) (concerne toutes les menuiseries du présent lot)
Ils seront du type européen, VACHETTE VS, à clés brevetées, avec 5 goupilles bidirectionnelles, permettant ainsi le
contrôle de la reproduction des clés, ils seront fournis avec fonction "clé de secours"
Ils seront du type double sûreté, anti crochetage laiton :
- réf. 7101 HS : cylindre double (code C)
- réf. 5101 ½ cylindre simple
- réf. 3111 ½ cylindre simple à bouton (ou AB 3110) (code BC)
Permettant une sortie toujours libre des locaux (portes intérieures, et évitant d’être enfermé dans un local accessible au
public) concerne toutes les portes intérieures.
g) Garniture
Garniture béquille
½ ensemble double à béquille inox avec insert acier, assemblage par clips, enclenchement automatique, adapté aux
fonctions BDC, BDCC, cylindre ou clé, pour portes de service des locaux sur chaque face des vantaux avec plaque.
Rosace pour clé ou carré pour portes des placards techniques.
Type g1 : série 250 HEWI ou équivalent

Garniture sur rosace, béquille en acier inoxydable brossé mat.
Type g2 : série 130 HEWI technique R ou équivalent

Réf. 1123, poignée coudée
i) Butées de portes :
Modèle posé en sol avec vis 14/51 ou 6/70, et cheville DETA N° 10.
Type I : butoir élastomère

Fixation invisible de BEZAULT, réf. DUNE ou 3737 C.
j) Crémones
Type j1 : en applique
Avec tringles carrées de 14, renforcées, gâches haute et basse, type POMPIER, poignée laquée grise. Type
VACHETTE réf. 720 rotative selon porte. Pose aux portes 2 vantaux qui ne sont pas équipées d'un deuxième
ferme-porte, ou qui n'ont pas de fermes-portes.
k) Portemanteaux patères
Type k1 : patère murale
Fixée par 2 vis à bois dans les portes ou en cloisons.
Couleur au choix de l'Architecte, réf. HEWI type 501.

l) Joints anti-pince doigts

Fourniture et pose des joints anti-pince doigts constitués d’un profil aluminium et d’un joint caoutchouc. Système DUAL
top action avec support alu D et clé de blocage métallique, ou type EBA, composé de profil alu argent et de battement
d’étanchéité néoprène souple, réversible, auto estinguible, réf. 1840. (profil boudin de battement central pour portes
doubles) et protection anti pince doigts coté paumelles, extérieur et intérieur, sur la hauteur de la porte.
m) Idéogramme
Type m1 : idéogramme HEWI ou NORMBEAU
Pose adhésive, ton au choix de l'Architecte.
- hommes : ) pose sur chaque porte cabine sanitaire selon sexe
- femmes : )
Pose sur chaque porte d'entrée des blocs sanitaires.
Finition en polyamide de couleur.
Silhouettes représentatives symboliques.
n) Pictogrammes
Type n1 : sur les portes, pose de pictogrammes NORMBEAU
"Placard électrique" ou symbole électrique pour identification.
6.2.1 BLOCS PORTES A PEINDRE
Huisseries et dormants en bois (code B). Huisseries à chapeau en bois dur, feuilluré, à recouvrement (adapté au degré
PF ou CF des murs) et adaptées aux épaisseurs de mur, système chambranle contre chambranle. L’ensemble des
portes est équipé de garniture g1.
Livraison imprimée toutes faces.
6.2.1.1 BLOCS PORTES EI 30 (CF 1/2h)
Porte pleine coupe-feu (EI 30) à peindre (code PP). Les PV seront à fournir par l’entreprise.
Livraison imprimée toutes faces par le présent lot.
6.2.1.1.1 Porte PP EI 30 (CF 1/2 h) 93 x 204 + occulus + FP + BC
Vantail: PP 1 vantail 93 x 204 cm simple action

Degré coupe-feu: CF 1/2 h (EI 30)
Oculus: Oui - carré - 1 unité sur chaque porte de l'office
Livraison: imprimé
Finition: à peindre
Ferrage : Paumelles a1
Serrure: e1 de type BD
Cylindre: F1
Ferme porte: b1
Joint anti pince-doigts Oui
Protection de porte Oui
Localisation:
Selon plans PRO : Rez de chaussée : Office (2 unités)
6.2.1.1.2 Porte PP EI 30 (CF 1/2 h) 93 x 204 + FP + BC

Oculus: Non
Livraison: imprimé
Serrure: e1 de type BD
Cylindre: F1
Ferme porte: b1

Protection de porte Oui
Localisation:
Selon plans PRO : Rez de chaussée : Rangement (1 unité)
6.2.1.1.3 Porte PP EI 30 (CF 1/2 h) 63 x 204 + FP

Oculus: Non
Livraison: imprimé
Serrure: e1 de type C
Cylindre: F1
Ferme porte: b1
Joint anti pince-doigts Non
Protection de porte Non
Localisation:
Selon plans PRO : Rez de chaussée : TGBT dans le Vestaiare(1 unité)
6.2.1.2 BLOCS PORTES SANS DEGRE COUPE FEU
Livraison imprimée toutes faces par le présent lot.
6.2.1.2.1 Porte PP 93 x 204 + BCC

Degré coupe-feu: Sans objet
Oculus: Non
Livraison: imprimé
Serrure: e1 de type BCC
Cylindre: F1
Ferme porte: Non
Localisation:
- WC petits (1 unité)
- WC PMR (1 unité) avec poignée de tirage
6.2.1.2.2 Porte PP 126 x 204 2 vantaux + BC
Vantail: PP 2 vantaux : 93 x 204 cm + 33 x 204 simple action (126 x 204)

Degré coupe-feu: PF 1/4 h
Oculus: Oui (2 unités sur l'ouvrant de service)
Livraison: imprimé
Serrure: e1 de type BD sur ouvrant de service
Crémone pompier: J1 sur semi-fixe
Cylindre: F1
Ferme porte: Non
Joint anti pince-doigts Oui (sur chaque vantail, aux 2 faces)
Localisation:
Selon plans PRO : Réserve (1unité)

6.3 TRAPPES D’ACCES VISITE GAINES
Ces ensembles seront constitués :

- d'un cadre dormant assemblé, 4 sens bois dur, à tenons et mortaises,
- d'un portillon en panneaux de particules CTBX de 22 mm, fixé en feuillures, isolé laine de roche collée suivant le cas.
Les portes de degré coupe-feu comporteront des batis en bois dur.
Les trappes de visite gaines techniques seront posées exclusivement dans les pièces de service. Elles seront du type à
rampe de serrage. En locaux soumis à la NRA R ³ 30 dBA, joints isophoniques en feuillures sur les 4 côtés de la trappe.
Livraison imprimée toutes faces.
6.3.1 Trappe d'accès au combgle
Degré CF : EI 30 (CF 1/2 h)

Trappe Dim : 0.80 x 0.80 de passage utile.
- cadre dormant feuilluré,
- trappe panneau de particules CTBX épr. 22 mm,
- densité 600 kgs/m3,
Fermeture assurée par batteuse joint périmétrique en fond de feuillure.
Charnière invisible.
Doublage en laine de verre ou laine de roche.
Barre d'ancrage d'échelle pour accès combles dans la trémie
Comprend l'habillage de la trémie en panneau de bois sur les 4 cotés, depuis la trappe jusqu'a plancher technique.
Localisation:
Selon plans PRO : trappes d'accès au combles dans le Rangement (1 unité)
6.4 QUINCAILLERIE
GENERALITES
Tous les articles de quincaillerie seront mis en place avec soin.
Toutes les pièces de quincaillerie et ferrures, ainsi que les entailles destinées à les recevoir, seront
imprimées de peinture antirouille toute préparée, contenant des substances spécifiquement inhibitrices à la
rouille, de marque portant le label de qualité du CSTB.
Toutes les parties en aluminium ou les parties chromées seront protégées efficacement et nettoyées en fin
de chantier.
La quincaillerie sera soumise impérativement à l'agrément de l'Architecte avant toute exécution. Elle sera de
marque notoirement connue, de première qualité. Elle répondra obligatoirement aux normes du REEF NF et
possédera l'estampille SNFQ.
Les clés devront être remises immédiatement à la fin de la réception au Maître d'Ouvrage, par trousseaux
complets et essayés.
Ces trousseaux seront munis d'un anneau brisé et porteront les indications relatives aux pièces.
Toute clé manquante le jour de la réception conduit obligatoirement au remplacement de la serrure.
6.4.1 Garnitures et poignées de portes
Ensemble double à béquille inox avec insert acier, assemblage par clips, enclenchement automatique, adapté aux
fonctions C, BD, BC ou BCC, cylindre ou clé, pour portes de service des locaux sur chaque face des vantaux avec
rosaces pour clé et carré pour portes.
Série 162 X HEWI (ou équivalent) en inox brossé.
- Fixation invisible
- Mécanique de rappel pour la béquille
- Embase en polyamide
- Béquille de porte en tube Ø 21,3 mm en acier inox, épaisseur de paroi de 1,5 mm
- Rosace en tôle d'acier inox en épaisseur de paroi de 1,5 mm
- Catégorie d'utilisation: Classe 3
- Durabilité: Classe 7
- Résistance à la corrosion: Classe 4
Béquille sur plaque adaptée au type de serrure.

Ensemble complet en état de fonctionnement pour chaque porte, au 2 faces

Localisation:
Selon plans PRO : toutes portes décrites aux chapitres 6.1.1.1 à 6.1.2.2 ci dessus
6.4.2 Poignée de tirage porte
Poignée de tirage WC de marque NORMBAU ou équivalent.

Tube ø 32 mm en inox mate.
Longueur 30 cm.
Fixation invisible.
Localisation:
Selon plans PRO : pour WC PMR (1 unité)
6.4.3 Butées de portes intérieures
Modèle posé en sol avec vis 14/51 ou 6/70, et cheville DETA N° 10.
Butoir élastomère
Fixation invisible
Type BEZAULT, réf. DUNE ou 3737 C ou visuellement et techniquement équivalent.
Localisation:
Selon plans PRO : toutes portes décrites aux chapitres 6.1.1.1 à 6.1.2.2 ci dessus
6.4.4 Portemanteaux
Paterre
Nylon Care Porte-manteau, NY.MH 76, 70 x 23 mm
Fourniture et pose de patères nylon pour portemanteaux des ETS NORMBEAU, type NY.MH 76, fixation invisible sur la
lisse bois, par vis.
Dimension : 70 x 23 mm
Prévoir 3 couleurs différentes dans la gamme du fabricant, pour les patères, pose à alterner.
Lisse bois
Pose sur lisse en médium à peindre (impression au présent lot). Fixation par chevilles dans le cas de batterie de portes
manteaux sur un bandeau médium, fixé sur cloison et doublage du lot PLATRERIE par chevilles adaptées.
Répartition sur 2 niveaux dans le vestiaire :
- 1ère hauteur : 80 cm du sol
- 2ème hauteur : 120 cm du sol
Localisation:
Selon plans PRO :
- Vestiaires : prévoir 32 unités sur 2 niveaux, fixés sur lisses.
- WC PMR : 1 unité, fixation sur cloison ou doublage
- WC petits : 2 unités, fixation sur cloison ou doublage
6.4.5 Idéogramme
Idéogramme
Idéogramme DELABIE ou équivalent
Finition inox brossé
Silhouettes représentatives symboliques, et avec sens de transfert pour PMR.
WC PMR Transfert à droite WC

Localisation:
- Sur la porte du WC PMR : 1 PMR avec sens de transfert à droite
- Sur la porte des WC petits : 1 WC
6.5 OUVRAGES DIVERS ET LINEAIRES
6.5.1 About de cloison
Poteaux en sapin du Nord arêtes chanfreinées, largeur 50 mm ou 70 ou 90 mm épaisseur, suivant cloison ou doublage
nervuré.
- en about de cloison lorsque celle-ci ne se retourne pas, têtes de placards ou lorsqu'il n'y a pas d'huisseries de placard,
gaines, etc.
- sur tous ouvrages nécessiteux sur ordre de l'Architecte, tête de cloison isolée, en brisis de combles pour placards, etc.
- du sol au plafond.
Localisation:
Selon plans PRO :
- cloison séparative dans le WC petits.
- cloison séparative dans l'Office.
6.5.2 Chant-plat sapin 40/10
Section 40 x 10, à bord vif, fournis et posés à coupes d'onglet. Prévoir selon le cas, à la demande, ¼ de rond de 15
mm ou cornières d'angles y compris toutes coupes.
Sur les faces des menuiseries bois intérieures, à la demande et suivant plans de l'Architecte :
- en périphérie des tableaux et voussures de baies, en murs ou cloisons, côtés opposés aux bâtis lorsque les huisseries
ne sont pas à recouvrement, et suivant article ci-dessous "Habillage tableaux/voussures"
- sur tous angles saillants sur une rive,
- et tous ouvrages nécessiteux pour une parfaite finition, et sur ordre de l'Architecte.
Impression 2 faces avant la pose.
Localisation:
selon plans PRO :
- aux 2 faces des blocs-portes, baies libres et baies extérieures,
- au périmètre des trappes de visite et d'accès comble,
- tout angle saillant,
- tous ouvrages nécessiteux pour une parfaite finition, sur ordre de l'architecte.
6.5.3 Plinthe sapin droite
Plinthes droites en sapin de 100 mm de hauteur et de 10 mm d'épaisseur, à bord vif, avec rainure évitant la
déformation, pose à coupe d'onglet, fixation par trous tamponnés 3 au ml.
Les chutes de plinthes inférieur au 1/3 de la longueur du mur ne seront pas réemployées.
Impression 2 faces avant la pose.
Localisation:
Selon plans PRO :
- Comble : en périphérie du Local VMC
6.5.4 Organigramme et cylindre
La conception de l'organigramme des clés est à la charge du lot MENUISERIE ALUMINIUM (voir ce lot).
Chaque lot aura à sa charge, la fourniture et pose des cylindres équipant ses propres portes.
Localisation:
Pour l'ensemble des portes du présent lot.
6.5.5 Protection de porte
Matériau antibactérien particulièrement adapté pour les zones à haut risque infectieux
Résistance aux agents de nettoyage, de désinfection et aux produits antiseptiques (Tests Anios et Bioquell)

Panneau de protection et d’habillage DECOCHOC de chez SPM

Découpe sur mesure à la largeur de la porte
Hauteur de protection : 1,30 m
Epaisseur : 2 mm
Matériau : PVC antibactérien classé M1 (Bs2d0) et coloré dans la masse
Aspect de surface : légèrement grainé
Fixation : par encollage avec la colle acrylique ou le mastic-colle universel préconisé par le fabricant.
Coloris : au choix de l'Architecte, dans les teintes standards du fabricant pour Decochoc.
Grain "Optimixt" : alliance optimale de la résistance aux rayures, de l'hygiène et de l'esthétique.
Localisation:
Selon plans PRO : aux 2 faces :
- des 2 portes de l'Office donnant sur la Salle de restauration
- de la porte du Rangement donnant sur la Salle de restauration
Les PSE sont à chiffrer impérativement en plus ou moins-value par rapport à la base.
Toute offre remise sans la valorisation des PSE sera considérée comme offre irrégulière selon l'article L 2152-2 du
Code de la Commande Publique.
6.6.1 PSE N°1 - PROTECTION DES MURS
6.6.1.1 Protection murale
Fourniture et pose de protection murale en PVC.

Gamme Décowood ou panneau Décotrend de chez SPM ou similaire.
Anti chocs et résistants aux rayures, sa composition est exempt de métaux lourds et la stabilisation thermique est
réalisée au
calcium Zinc.
Htr : 1.20 m
Epaisseur : 2 mm
Matériau : PVC classé M1 (B s2 dØ)
Fixation par encollage avec la colle acrylique agréée par le fabricant.
Les joints entre les panneaux seront réalisés avec un joint thermosoudé ou avec un joint silicone de couleur
coordonnée à la
gamme.
Colori et aspect : dans toute la gamme du fabricant.
Localisation:
Selon plans PRO : en périphérie du vestiaire, depuis la plinthe jusqu'à la lisse haute des portemanteaux.

Dossier n° 53120
LOT N°7
CARRELAGE - FAIENCE
LOT N°7 : CARRELAGE - FAIENCE
TABLE DES MATIERES

7.1.7 Réception - Garantie - Obligation de résultat - Plan de contrôle qualité 4
7.1.8 Portée des plans et du CCTP - Prix du marché 5
7.1.9.1 Généralités 5
7.1.9.3 Isolation thermique 6
7.1.9.4 Isolement et contraintes acoustiques 6
7.1.9.5 Emploi des mortiers de pose 6
7.1.9.6 Mise en exécution des travaux 8
7.1.9.7 Mise en condition des supports 8
7.1.9.8 Dispositions constructives 8
7.1.9.9 Prescriptions diverses concernant la pose des carrelages 9
7.1.9.10 Nettoyage et protection des revêtements finis 10
7.1.11 Chauffage des locaux 10
7.2 OUVRAGES AU SOL 10

7.2.1 Masque étanche 10
7.2.2 Isolation thermique 10
7.2.3 Forme de pose 10
7.2.4 CARRELAGE GRES CERAME 11
7.2.4.1 Carrelage GC 60 x 60 scellé - R9 11
7.2.4.2 Carrelage GC 30 x 30 ou 45 x 45 scellé - R10 11
7.2.5 PLINTHES GRES CERAME 11
7.2.5.1 Plinthes assorties au carrelage 60 x 60 11
7.2.5.2 Plinthes assorties au carrelage 30 x 30 ou 45 x 45 12
7.3 REVETEMENTS SUR MURS 12

7.3.1 Dispositif d'étanchéité 12
7.3.2 REVETEMENT MURAL FAIENCE 12
7.3.2.1 Revêtement mural grès émaillé 30/60 12

7.4.1 Joints d'étanchéité 13
7.4.2 Joints de dilatation 13
7.4.3 Socle béton 13
7.4.4 Cadre et tapis essuie pieds à bande 13

Le présent devis descriptif a pour objet les travaux de carrelage et de revêtements faïence relatifs à la construction
citée en objet.

- Connaissance du projet - Réception - Garantie - Obligation de résultat - Plan de
- Rappel des normes et règlements contrôle qualité
- Consistance générale des travaux - Portée des plans et du CCTP - Prix du marché
- Documents à fournir - Plans d'exécution - Coordination - Sécurité des travailleurs
- Dispositions transitoires pendant les travaux - Chauffage des locaux
déceler.
Les travaux du présent lot consistent en l'exécution des travaux de carrelage, revêtements muraux. Ils seront conformes
aux prescriptions du Cahier des Charges applicables aux travaux et ouvrages annexes :

. DTU 13.3: dallages, mai 2007
. DTU 25.1: enduits intérieurs en plâtre, novembre 2010
. DTU 25.41: ouvrages en plaques de plâtre, plaques à faces cartonnées, décembre 2012
. DTU 25.42: ouvrages de doublage et habillage en complexes parement plâtre et isolant, décembre 2012
. DTU 26.1: travaux d'enduits de mortiers, avril 2008
. DTU 26.2: chapes et dalles à base de liants hydrauliques, mai 2015
. DTU 52.1: revêtements de sols scellés, novembre 2010
. DTU 52.10: mise en oeuvre de sous-couches isolantes sous chape et dalle flottantes, juin 2013
. DTU 52.2: pose collée des revêtements céramiques et assimilés, décembre 2009
. DTU 55.2: revêtements muraux attachés en pierre mince, octobre 2000
. DTU 65.7: exécution des planchers chauffants par câbles électriques, septembre 1999
. DTU 65.14: exécution de planchers chauffants à eau chaude, juillet et septembre 2006
Normes :
. NF EN 13813: matériaux de chape et chapes, juin 2003
. NF EN 14411: carreaux céramiques - définitions, classification, caractéristiques, marquage - mai 2007
. NF EN 12372: méthodes d'essai pour pierres naturelles (résistance à la flexion), mai 2007
. NF EN 1936: méthodes d'essai pour pierres naturelles (masse volumique et porosités), mai 2007
. NF EN 12004: colles à carrelage - exigences, évaluations, classification et désignation - septembre 2012
Cahiers du CSTB :
. Cahier 3509 - novembre 2004 : revêtements de sols et produits connexes - Notice sur le classement UPEC et
Classement UPEC des locaux.
. Cahier 3735 - juillet 2013: spécifications techniques pour le classement UPEC des revêtements de sol céramiques.
. Cahier 3567 - mai 2006: classement des locaux en fonction de l'exposition à l'humidité des parois et nomenclature des
supports pour revêtements muraux intérieurs.
. Cahier 3164 - octobre 1999: CPT "planchers réversibles à eau basse température".
Références diverses
- Cahier des prescriptions techniques d'exécution des revêtements muraux collés au moyen de mortier-colle.
- Normes se rapportant à la nature des revêtements employés.
- Prescriptions techniques du CSTB avec produit de collage ayant reçu un avis technique CSTB.
- Prescriptions techniques et recommandations du fabricant de carreaux, ciments, ciments colles.
- Classement minimum UPEC.
- Spécifications de mise en oeuvre des fournisseurs de cloisons en plaques de plâtre ou carreaux de plâtre, pour
l'emploi exclusif des produits de collage et la pose des carreaux en compatibilité avec les supports.
- Cahier des Clauses Spéciales édité par le CSTB.
- Normes françaises homologuées éditées par l'AFNOR - Association Française de Normalisation.

- R.E.E.F.
- Avis technique pour les matériaux non traditionnels du détenteur des systèmes avec PV.
Les travaux du présent lot consistent en l'exécution des travaux de carrelage et de revêtement mural et comprennent :
- le constat du tracé du trait de niveau, qui permet de déterminer les arases finies,
- la réception de l'état des supports (cote d'arase, planéité, état de surface), dalles et formes débarrassés de tous
gravois, souillures et déchets,
- le nettoyage à sec des supports pour enlèvement éventuel des petites parties de béton ou de plâtre adhérentes à ces
supports,
- le ragréage éventuel des supports, sous réserve que les rattrapages d'épaisseur soient localisés, ne dépassant pas 5
mm à la règle de 200, au plus et que l'application, pour les surfaces revêtues de faïences collées, ne précède que de
peu l'opération de collage,
- les études, plans d'appareillage et calepinage des revêtements,
- la fourniture et la pose des revêtements prévus, scellés avec chape grillagée, conformément aux prescriptions du
Cahier des Charges DTU N° 52.1,
- l'exécution des couches isolantes sur les supports, dans les conditions précisées au DTU,
- le lit de sable ou polyane pour la pose, couche de désolidarisation,
- l'exécution des formes, dans les conditions précisées au devis descriptif,
- la fourniture et la pose des plinthes,
- la fourniture et la mise en oeuvre du matériau de remplissage des joints de fractionnement, dilatation et
éventuellement périphériques,
- la fourniture des engins et appareils spéciaux nécessaires aux travaux, leur pose et dépose,
- les dispositifs d'interdiction d'accès aux pièces pendant la durée des travaux de revêtements et les détails
subséquents de protection de ces revêtements,
- le balayage et le nettoyage des revêtements, plinthes,
- l'épandage d'une couche de sciure de bois blanc en protection,
- l'enlèvement hors chantier de tous déchets et gravois résultant des travaux de revêtements,
- la remise en état ou le remplacement d'ouvrages ou parties d'ouvrages existants éventuellement détériorés,
- le nettoyage des efflorescences dues aux sels de chaux du ciment nécessaire à la confection des joints de carreaux
ou plaquettes ; ce nettoyage sera exécuté à l'aide d'acide chlorhydrique dilué à raison de 50 % d'eau, puis un rinçage
abondant sera réalisé immédiatement afin de ne pas altérer ces joints en profondeur,
- la préparation et la mise en condition des sols anciens pour recevoir les carrelages, dans les limites du CCTP.
- les raccords des revêtements au droit des canalisations, fourreaux, conduits, appareils sanitaires ou autres
accessoires qui seraient posées après l'exécution des revêtements ; les frais découlant de ces raccords étant à la
charge de l'entrepreneur responsable de la deuxième intervention,
- les raccords de revêtements en attente d'exécution ou de modifications d'ouvrages d'autres corps d'état,
- les protections éventuelles contre les salissures et les chocs jusqu'à la réception,
- la visite préalable sur place pour permettre d'apprécier les lieux et les difficultés avant la remise de l'offre, aucun
supplément n'étant toléré pendant les travaux.
1) composition des produits : une note détaillée donnant sans ambiguïté les caractéristiques des matériaux
employés et les avis techniques,
2) note explicative :
3) garantie :
- réparation :


entreprises de GROS-OEUVRE, MENUISERIES EXTERIEURES, INTERIEURES, SERRURERIE, et tout autre corps
d'état intéressé.
- l'implantation :
- les détails de tous composants,
- la nature des différents types de sol, adaptés à chaque cas selon le CCTP,
- la composition de chaque type de complexe mis en oeuvre,
c) Coordination
1) Avec les autres corps de métier
L'entrepreneur communiquera aux lots GROS-OEUVRE, MENUISERIES EXTERIEURES, INTERIEURES,
SERRURERIE, PLATRERIE, à l'Architecte et au Bureau de Contrôle, ses plans de réservations de tous les ouvrages à
exécuter en collaboration.
L'entrepreneur devra fournir aux lots MENUISERIE et GROS OEUVRE, tous les éléments altimétriques de réservations,
avant le début du chantier.
ne sera payé aucun supplément par suite d'une mauvaise coordination altimétrique avec les entreprises.
Parallèlement, les entrepreneurs chargés des lots GROS OEUVRE, MENUISERIES EXTERIEURES, INTERIEURES,
PLATRERIE, devront remettre à l'entrepreneur du présent lot leurs plans de détails pour approbation, qui les
complétera en fonction du type d'ouvrage et les transmettra au contrôleur technique. Ils remettront également dans les
mêmes conditions à l'entrepreneur du présent lot, toutes les précisions nécessaires au raccordement des ouvrages
avec les ouvrages adjacents.
2) Inter entreprises
d'état.
définitif.
d) Relevé sur place

Il ne pourra en aucune façon se prévaloir de l'insuffisance ou de l'inexactitude des renseignements de ces
entrepreneurs pour justifier une omission ou une imperfection quelconque.
Protection des ouvrages

7.1.7 Réception - Garantie - Obligation de résultat - Plan de contrôle qualité
a) Réception des travaux

- l'aspect de la surface vue des revêtements de sol et muraux,
- la conformité de ces revêtements aux prescriptions du cahier des charges et du devis descriptif.

exemplaires papiers + 1 exemplaire numérique au format PDF, sur clé USB ou CD-ROM, comprenant :
- les notices techniques des matériaux, provenance, avis techniques pour colles et carrelages,
- un exemplaire reproductible plié des plans d'exécution.
- une notice d'entretien et de nettoyage
b) Obligation de résultat
c) Plan de contrôle qualité

7.1.8 Portée des plans et du CCTP - Prix du marché
La mise à exécution des travaux est fixée par ordre de service.

La date de réception de cet ordre constitue le point de départ du délai d'exécution imparti par le marché. Les travaux
doivent être entrepris à la date fixée par le marché ou par le calendrier d'exécution annexé à celui-ci sans qu'il y ait lieu
à nouvel ordre de service.
Avant la date prescrite par le planning ou l'ordre de service de commencer l'exécution de ses travaux, l'entrepreneur
doit s'assurer que l'état des ouvrages sur lesquels il doit oeuvrer est conforme aux dispositions de son marché et à
celles de ses dessins et plans. L'entrepreneur s'assurera également que l'état du chantier est conforme et lui permet de
commencer ses travaux.
S'il n'en est pas ainsi, il en avisera par écrit l'Architecte, au plus tard à la date prescrite pour le début des travaux. Le fait
d'avoir commencé vaudra, pour l'entrepreneur, acceptation des supports.
7.1.9.1 Généralités

- le GROS OEUVRE, dans lequel doivent être montées ses prestations, est suffisamment avancé et mis hors d'eau,
- les ouvrages adjacents sont compatibles avec les obligations qui lui sont imposées en ce qui concerne les
dimensions, le tracé et l'implantation, la position et les caractéristiques des matériaux, etc...
L'exécution sera assurée conformément au DTU, dans tous les cas la mise en oeuvre des ouvrages ne pourra être
effectuée que si les conditions sont toutes satisfaisantes
L'entrepreneur s'assurera que tous les réseaux des autres corps d'état sont passés.

7.1.9.3 Isolation thermique
L'entrepreneur devra respecter les obligations faites en matière d'isolation thermique des bâtiments et d'économie
d'énergie.
1) arrêté du 10.04.74 définition du coefficient U
2) arrêté du 02.08.76 isolation thermique et réglage automatique,
3) arrêté du 13.07.77 valeurs réglementaires du U
4) arrêté du 12.03.76 définition du U pour bâtiments (parois).
Seront dus tous les calfeutrements, tous les bourrages, au droit d'ouvrages, tous les joints et mastic nécessaires, de
façon à permettre une parfaite isolation et étanchéité des ouvrages.
7.1.9.4 Isolement et contraintes acoustiques
L'isolement acoustique sera pris en compte conformément à l'arrêté du 9 Septembre 1995, relatif à l'isolation
acoustique.
7.1.9.5 Emploi des mortiers de pose
LIANTS
Les liants hydrauliques doivent être conformes aux normes homologuées NF 15.101 à P 15.462.
En ce qui concerne les mortiers de pose et contrairement aux dispositions des additifs (normes françaises enregistrées)
des normes NF P 15.302 à P 15.313, ils ne doivent sauf désignation portée par les documents particuliers du marché,
contenir aucune addition d'agent de mouture : chlorure et sulfate de sodium ou carbonate de sodium.
Les liants ne doivent être ni chauds, ni éventés.
L'attention de l'entrepreneur est attirée, sur le fait que selon ces additifs, le fournisseur peut, en l'absence de stipulation
lors de la commande, livrer avec ou sans agent de mouture, selon les conditions du moment de sa fabrication.
Un liant est éventé lorsqu'il renferme des grumeaux qui ne s'écrasent pas sous la pression des doigts.
Les liants peuvent être :
- des ciments Portland de classe 250 ou 325 avec ou sans constituants secondaires,
- des chaux hydrauliques de classe 60 ou 100, soit naturelles XHN, soit artificielles XHA.
Ils sont conformes aux normes.
Pour la pose d'éléments en pierre naturelle risquant d'être tachés, seuls sont autorisés les ciments CPA sans laitiers, ni
cendres et les ciments "non stailing" (ciments blancs ou HTS) et les chaux ne tachant pas XHA ou XHN.
Les ciments peuvent être employés en mortier bâtard.
Exceptionnellement, certains ciments hors norme peuvent être utilisés après essais préalables, et avis du bureau de
contrôle.
SABLE ET GRANULATS
Les sables et granulats employés pour les coulis, mortiers, bétons et forme seront conformes à la norme Française de
classe 0/5 de rivière lavé NF P 18.304 - 18.305, granulométrie des granulats, et NF P 18.301 granulats lourds pour
béton de construction.
Composition et dosage. Poids moyen de liant pour 1 m3 de sable :

Répartition en Mortier Mortier
Référence Mortier bâtard 3 chaux ciment
volume de chaux de ciment
1 partie liant
A 700 kg 1100 kg 350 kg 550 kg
1 partie sable
1 partie liant
B 350 kg 550 kg 175 kg 275 kg
2 parties sable
1 partie liant
C 233 kg 366 kg 117 kg 183 kg
3 parties sable
1 partie liant
D 175 kg 275 kg 88 kg 138 kg
4 parties sable
1 partie liant
E 140 kg 220 kg 70 kg 110 kg
5 parties sable
COULIS POUR JOINTS DE CARRELAGE

Composition et dosage.
Le sable doit être de fine granulométrie, il peut provenir de carrière (sablon).
Les ciments employés seront des Portland artificiels, de préférence sans constituants secondaires (CPA) ou des chaux
hydrauliques soit XHN, soit XHA.
Les coulis seront en général exécutés :

a) soit en ciment pur,

b) soit en mortier de ciment de type A2 (voir tableau ci-dessus) dosé à 1100 kg de ciment par m3 de sable fin.
TOLÉRANCE DE POSE
a) planéité : Une règle rigide de 2 ml de longueur promenée en tous sens, ne doit pas accuser de flèche supérieure à 3
mm.
b) niveau : Aucun point de carrelage ne doit se trouver à plus de 5 mm de part et d'autre des cotes d'arase, pentes
comprises, rapportées au trait de niveau.
JOINTS DE DILATATION ET DE RETRAIT

a) joints de gros oeuvre : Les joints de dilatation et de retrait du GROS OEUVRE, doivent être respectés et traités dans
la forme, dans le mortier de pose et dans le carrelage. Leur exécution doit être conforme aux prescriptions indiquées
aux documents particuliers du marché.
b) joints de fractionnement du revêtement : Les surfaces supérieures à 50 m2 seront fractionnées. Les couloirs très
longs seront fractionnés par tranche de l'ordre de 8 ml de
longueur environ. Ces fractionnements sont exécutés exclusivement dans le mortier de pose et dans le carrelage. Les
joints de fractionnement doivent être exécutés avec une matière souple ou semi-rigide.
c) joints périphériques
Pour les surfaces de revêtements, supérieures à 12 m2 environ, un vide doit être réservé entre la dernière rangée de
carreaux et les parois verticales des murs ou cloisons, ainsi qu'autour des poteaux. Ce vide doit intéresser le mortier de
pose. Les plinthes droites dissimulent ce vide. S'il est fait usage de plinthe à talon, le joint est ménagé entre la dernière
rangée de carreaux et le bord du talon.) propreté des joints
Le vide des joints périphériques est débarrassé de tous dépôts, déchets, mortiers ou platres, puis rempli d'un matériau
compressible non pulvérulent.
DÉSOLIDARISATION CARRELAGE SCELLE

Elle sera conforme au DTU article 4.43, et réalisée :
- soit par lit de sable de 1 cm,
- soit par polyane 150 microns.
La couche de désolidarisation sera relevée le long des cloisons sèches à l'aide d'un polystyrène mince et d'un polyane
évitant les remontées d'humidité du mortier de pose en pied de cloison.
SUPPORTS - COORDINATION - ET LEURS ASPECTS

Les supports sont définis au présent devis descriptif aux lots MACONNERIE, et PLATRERIE. Il convient à
l'entrepreneur de se coordonner et de s'entendre avec les lots intéressés.
Sol : aspect de surface dressé, tolérance 5 mm à la règle de 2.00 ml ou brut à moins 0.05, défini au lot MACONNERIE,
à mettre au point avec ce lot, avant travaux pour les ouvrages neufs.
Murs : aspect de surface dressée, tolérance selon lots MACONNERIE ou PLATRERIE.
Au delà de ces tolérances, l'entrepreneur devra tous les ravoirages nécessaires afin de livrer ses ouvrages dans les
tolérances de l'article ci-dessus. L'entrepreneur devra indiquer au lot MACONNERIE les réservations nécessaires au
GROS OEUVRE pour épaisseur des mortiers de pose.
REVETEMENTS EN MATERIAUX SCELLES

Les produits en grès émaillé cérame, seront constitués d'un tesson, mélange d'argiles plus ou moins vitrifiables et
éventuellement autres produits tels que : fedspaths, sables, chamottes, recouvert d'un émail généralement opaque et
coloré. Cet ensemble tesson émail est cuit à haute température. Le tesson a des caractéristiques voisines de celles du
grès cérame fin vitrifié et l'émail présente une résistance à l'usure appropriée à des conditions d'emploi intensif.
Ces produits sont classés : bon choix.
Les carreaux de grès cérame fin vitrifié doivent satisfaire aux prescriptions des normes NFP 61.311, 312, 313 et 314.
Les produits de terre cuite proviendront d'un mélange d'argiles plus ou moins fondantes, à surface non vitrifiée. Leur
résistance à l'usure dans les conditions prévues à l'article 4.23 de la norme NFP 61.302, devra correspondre à des
longueurs maximales d'empreinte de 32 mm, l'essai étant exécuté sans trempage préalable des carreaux. Ils seront
classés premier choix.
Les dalles en pierre calcaire, marbre, doivent satisfaire aux dispositions de la norme NFB 10.001. Seules seront
utilisées les pierres à faible porosité dont la résistance à l'écrasement sera au moins égale à 900 kg/cm². La tolérance
sur longueur et largeur est de 0.5 mm.
La tolérance sur l'épaisseur est de + 2 mm. - 3 mm. Les dalles doivent avoir une flèche inférieure au 1/1000 de la
longueur mesurée du plus grand côté, que la courbure soit convexe ou concave. Le hors d'équerre ne doit pas
dépasser 0.5 mm.
Les carreaux de faïence seront de choix commercial. Les tolérances sur longueur/largeur, seront de + ou -0.2 mm. Le
hors d'équerre ne devra pas excéder + ou - 0.3 mm et la flèche sera inférieure à 7/1000 de la longueur, que la surface
soit convexe ou concave.
Les mortiers utilisés pour la pose des revêtements de sols, seront constitués de sable de rivière ou de carrière,
concassé et lavé, de classe 0/5 et de ciment Portland 250 ou 325.
Les colles, mortiers collés, utilisés pour les revêtements de sols ou muraux, devront avoir reçu l'avis du CSTB.

Les tolérances de pose seront les suivantes :

a) pour les revêtements de sols : planéité : une règle rigide de 2.00 ml de longueur, promenée en tous sens, ne doit pas
accuser de flèche supérieure à 3 mm ;
Niveau : aucun point de revêtement ne doit se trouver à plus de 2 mm de part et d'autre des côtes d'arases rapportées
au trait de niveau ;
Alignement des joints : une règle de 2.00 ml posée en sorte que ses deux extrémités règnent avec les bords
homologues de deux carreaux de même ligne ou de même rang, ne doit pas accuser de différence d'alignement
supérieure à 2 mm en plus des tolérances de fabrication.
b) pour les revêtements muraux :

La surface du revêtement doit paraître plane, une règle de 2.00 ml ne doit pas indiquer d'écarts supérieurs à 2 mm.
Alignement des joints : tolérance dito revêtements de sols.
REVETEMENTS EN MATERIAUX COLLES

(Sans objet, sauf faïences)
Les matériaux devront être conformes aux normes suivantes :
- éléments en carreaux de grès cérame NF P 61.311, 312, 313 et 314.,
Les mortiers colles utilisés pour la pose des revêtements en plaquette devront avoir fait l'objet d'un avis technique du
CSTB.
Les plaquettes à coller devront avoir les dimensions maximales suivantes :
- éléments ou carreaux de grès cérame : surface 200 cm² au plus, la plus grande dimension n'excédant pas 20 cm,
- dalles de pierres calcaires : surface 450 cm² au plus, la plus grande dimension n'excédant pas 30 cm,
- carreaux de grès étiré : surface 300 cm² au plus, la plus grande dimension n'excédant pas 25 cm,
- carreaux de grès émaillé : surface 200 cm² au plus, la plus grande dimension n'excédant pas 20 cm,
- éléments de terre cuite : surface 200 cm² au plus, la plus grande dimension n'excédant pas 20 cm.
Les plaquettes seront fixées par double encollage, à l'aide d'une spatule dentelée permettant de laisser environ 4 kg de
colle au cm², donnant une adhérence supérieure à 18 kgs/m2. Les carreaux seront enduits de mortier colle à l'envers,
sauf dispositions contraires des avis techniques.
Ils seront pressés sur la colle fraîche, permettant à celle-ci de refluer sur le chant des carreaux.
Pour assurer un parfait alignement des joints, les carreaux devront être disposés sur une règle solidement fixée et la
largeur des joints sera d'au moins 2 mm, à l'exception des carreaux de terre cuite pour lesquels la largeur de joints de 5
mm est à respecter, et des carreaux de grès étiré pour lesquels la largeur de joints de 8 à 10 mm est à respecter.
Les baguettes servant à ménager des joints au moment de la pose devront être en matière non compressible.
Le remplissage des joints sera effectué soit au moyen du produit spécial pour joints, approvisionné par le fabricant, soit
au moyen du coulis ou du mortier de joints traditionnel mentionné au DTU N° 55.
Les produits de remplissage pour joints devront être sensiblement de même coloris que le mortier colle de pose.
Les revêtements extérieurs collés respecteront les joints de construction :
- joints de dilatation,
- joints entre éléments préfabriqués,
- joints entre éléments préfabriqués et gros-oeuvre réalisé en place.
Par ailleurs, les revêtements comporteront toujours des joints avec le gros oeuvre lorsque ces revêtements risquent
d'être mis en butée par le gros oeuvre.
Ces joints seront remplis à l'aide d'un mastic pour joints de 1ère catégorie, restant souple, mis en oeuvre à la pompe.
7.1.9.6 Mise en exécution des travaux
L'entrepreneur doit s'assurer, avant de commencer ses travaux, que l'état des ouvrages sur lesquels il doit oeuvrer, est
conforme aux dispositions de son marché et à celles des plans et dessins approuvés, et que l'état du chantier est
conforme aux dispositions portées à l'article 3.3 du DTU 52.1, et lui permet de mettre ses travaux à exécution. S'il n'en
est pas ainsi, il en avise par écrit l'Architecte, au plus tard avant la date prévue au calendrier d'exécution pour le début
de ses travaux.
La décision de l'Architecte fait l'objet d'un ordre de service, qui, le cas échéant, reporte la date d'achèvement.
7.1.9.7 Mise en condition des supports
Supports neufs
Les carreaux de carrelage seront à pose scellée sur lit de mortier, y compris ravoirage si nécessaire, conformément au
DTU.
L'entrepreneur fournira, au lot GROS OEUVRE, les cotes de réservations sur dallages neufs.
Prévoir désolidarisation par polyane ou lit de sable et désolidarisation en rive des plinthes.
7.1.9.8 Dispositions constructives
Elles seront déterminées en fonction de l'instruction technique et avis technique se rapportant aux ouvrages (largeur
des joints, dilatations, etc...). D'une façon générale, elles suivront la trame d'ossature des bâtiments. Avant tous travaux,
l'entrepreneur fournira à l'agrément de l'Architecte et du bureau de contrôle, les plans et calepinage des ouvrages.
Prévoir traitement des joints de dilatation entre bâtiments.

7.1.9.9 Prescriptions diverses concernant la pose des carrelages
Implantations
L'implantation du revêtement carrelage devra dans chaque pièce être rigoureusement effectuée, notamment par :
- la direction des lignes de joints ;
- la symétrie des lignes par rapport aux références ;
- et la symétrie des motifs, le cas échéant.
La disposition et les alignements seront déterminés de manière à permettre une exécution avec un minimum de coupes
de carreaux, les coupes inévitables devront toujours être exécutées sous les plinthes ou en rive des locaux.
Joints de dilatation, de fractionnement, périphériques

Ces joints seront traités dans les conditions définies au DTU 52.1 - art. 5.7.1 - 5.7.2 - 5.7.3 et 5.7.4.
Calepinage
Dans le cas de calepinage, l'entrepreneur devra examiner le dessin de calepinage qui lui aura été remis par
le maître d'oeuvre. En cas d'observations de sa part, l'entrepreneur les fera par écrit au maître d'oeuvre. Une mise au
point sera alors effectuée par le maître d'oeuvre en accord avec l'entrepreneur.
L'exécution devra être réalisée avec la plus grande exactitude. Dans le cas de carreaux coupés en diagonale et
assemblés à 2 couleurs pour ne plus former qu'un seul carreau, le raccord devra être parfait. Les coupes courantes
devront être réalisées à la carrelette, les autres à l'aide de scie à eau équipée d'un disque diamant.
Niveau des sols finis

Les différents revêtements de sol (carrelages, sols minces, etc.) devront toujours être au même niveau au droit des
jonctions et présenter un affleurement parfait. Toutes dispositions devront être prises à ce sujet, en accord avec les
entrepreneurs des corps d'état concernés.
Raccords
Dans le cadre de l'exécution de son marché, l'entrepreneur du présent lot aura implicitement à sa charge l'exécution de
tous les raccords de carrelages au droit des scellements, passages de tuyaux ou autres, afférents aux travaux des
Arrêts de sols carrelage scellé

Au droit des seuils et autres emplacements où le sol carrelage scellé sera contigu à un autre type de sol, l'entrepreneur
de carrelage aura à fournir et à poser un arrêt métallique constitué par un fer cornière de 30 × 30.
Rives libres des revêtements muraux

À tous les angles saillants, et sur toutes les rives libres des revêtements verticaux, il sera fait emploi de carreaux
spéciaux à bord arrondi ou à rive émaillée.
Même observation en ce qui concerne les angles saillants des plinthes.
Dans le cas où des carreaux à rive arrondie ou émaillée ne seraient pas disponibles chez le fabricant, l'entrepreneur
devra fournir et poser des baguettes quart de rond en PVC, d'épaisseur et de teinte adaptées.
Entailles - découpes - etc.

Toutes les entailles et découpes au droit des tuyauteries, robinets ou autres, devront être très soigneusement ajustées,
tout carreau comportant une découpe mal ajustée, ou fendue ou détériorée lors du découpage, sera immédiatement à
remplacer.
Joints entre carrelage mural et appareils sanitaires

Au droit des appareils sanitaires, le revêtement vertical en carrelage devra réaliser l'étanchéité absolue entre l'appareil
sanitaire et la paroi, et à cet effet, le joint entre l'appareil et le 1er rang de carrelage devra être un joint souple en produit
pâteux genre Thiokol ou équivalent, la façon de ce joint étant à la charge du présent lot, y compris la fourniture du
produit.
Joints de dilatation
Dans le cas où des revêtements carrelage seront à poser au droit des joints de dilatation, le présent lot devra les
respecter lors de l'exécution des revêtements. Pour l'exécution de ces joints, l'entrepreneur soumettra au maître
d'oeuvre, avant le début des travaux, les dispositions qu'il compte prendre pour cette exécution.
Quelle que soit la solution adoptée, les joints dans les revêtements de sols devront être étanches aux eaux de lavage.
Couvre-joints de seuils et autres

Dans le cas où le présent lot aura à sa charge la fourniture et pose de couvre-joints au droit des jonctions de sols de
natures différentes, ceux-ci seront soigneusement coupés de longueur et ajustés dans la feuillure de l'huisserie ou du
bâti. Ils seront obligatoirement disposés dans l'axe de l'épaisseur de la porte.
Ils seront fixés par vis à tête fraisée, ces vis disposées dans l'axe du couvre-joint à espacement régulier. Les têtes de
vis seront toujours en métal de même aspect et traitement que le couvre-joint.

7.1.9.10 Nettoyage et protection des revêtements finis
Immédiatement après pose, les revêtements seront soigneusement nettoyés à l'aide de produits adéquats par le
présent lot, et ce dernier devra en assurer la protection jusqu'à la réception.
Dans certains cas, en fonction des conditions particulières du chantier et de la nature du revêtement de sol, le présent
lot pourra se trouver amené à assurer une protection absolument efficace par tout moyen de son choix.
Le nettoyage final des travaux est dû par le lot PEINTURE.
7.1.11 Chauffage des locaux
Le présent lot aura à sa charge le "chauffage" des locaux pour effectuer ses travaux conformément aux conditions des
DTU.
Dans le cas ou la puissance électrique présente sur le chantier serait insuffisante, le présent lot prendra à sa charge les
branchements électriques complémentaires et toutes les sujétions.
Les consommations restant à la charge du présent lot.
7.2 OUVRAGES AU SOL
7.2.1 Masque étanche
Fourniture et mise en place de masque étanche composé de feuilles de polyane déroulées sur le support, référence
BTP qualité très haute résistance, épaisseur 250 microns avec croisure de 0.50 minimum et relevés à la demande.
Localisation:
Selon plans PRO : sous tous les isolants du dallage du rez de chaussée, toutes surfaces : ensemble des locaux.
7.2.2 Isolation thermique
Fourniture et pose, selon position des plans, mise en place d’un isolant certifié ACERMI non compressible, type TMS –
MF SI de chez EFISOL ou similaire.
Résistance à la compression selon DTU 52.1
Epaisseur : 80 mm
R = 3,70 m².K/W
Relevés en polystyrène constitué par le doublage en périmétrie sur dallage, au périmètre extérieur.
Sur toute la surface partie chauffée.
Pose après cloison du plâtrier.
Localisation:
Selon plans PRO : ensemble des locaux du rez de chaussée.
7.2.3 Forme de pose
Sur support isolant en TMS du présent lot, décrit à l’article 7.2.2 ci-dessus.
Forme de pose, épr. 5 à 6 cm mini, formant ravoirage type E, selon DTU 52.1, formant chape grillagée armature.
Treillis soudé au présent lot. La pose interviendra après les cloisons et sera du type désolidarisée.
Localisation:
Selon plans PRO : pour tous locaux du rez de chaussée, toutes surfaces : ensemble des locaux.

7.2.4 CARRELAGE GRES CERAME
a) pose d’un film polyane préalable. Exécution conforme au DTU 52.1, du présent lot (voir art 7.2.1).
b) support : isolant ACERMI au présent lot (voir article 7.2.2).
c) type de pose : pose scellée sur forme de pose (voir article 7.2.3), épr 5 à 6 cm mini, formant ravoirage type E, selon
DTU 52.1, formant chape grillagée armature TS 9/9, maille 50/50 220 gr au m2. La pose interviendra après les cloisons
et sera du type désolidarisé.
d) carrelage classe U4-P4-U3-C2, posé sur forme de pose (chape grillagée sur support isolant : voir présent lot).
Pose selon avis technique.
3 échantillons à minima, à fournir à l’Architecte pour choix définitif.
Type 60 x 60, modèle à proposer à la soumission dans la classe minimale
Les carrelages seront poursuivis dans les placards des pièces attenantes.
7.2.4.1 Carrelage GC 60 x 60 scellé - R9
Fourniture et pose de carrelage Grès Cérame coloré dans la masse.

Type : NOVOCERAM ou équivalent
Série : TALM
Classement UPEC : U4-P4-E3-C2
Epr : 8,5 mm
Format : 60 x 60 rectifié
indice de glissance : R9
Couleur : ensemble de la gamme (gris, ivoire, métal, plomb, taup).
Type de pose : pose scellée à joints alignés, en suivant le calepinage, selon préconisation du fabricant.
Toutes coupes et ajustements soignés.
Localisation:
- Vestiaire et TGBT
- WC PMR
- WC petits
7.2.4.2 Carrelage GC 30 x 30 ou 45 x 45 scellé - R10
Fourniture et pose de carrelage Grès Cérame coloré dans la masse.

Type : NOVOCERAM ou équivalent
Série : STANDARD EVOLUTION
Classement UPEC : U4-P4-E3-C2
Epr : 7,6 mm
Format : 30 x 30 ou 45 x 45
indice de glissance : R10
Ton du nuancier : ensemble de la gamme du fabricant (.
Type de pose : pose scellée, alignement des joints des carreaux 30 x 30 cm ou 45 x 45 cm
Toutes coupes et ajustements soignés.
Localisation:
- Office
- Rangement
7.2.5 PLINTHES GRES CERAME
7.2.5.1 Plinthes assorties au carrelage 60 x 60
Plinthes droites assorties au carrelage 60 x 60 du même fournisseur.

Hauteur 9.8 cm, longueur 60 cm.
Pose par double encollage avec colle titulaire d’un avis technique, y compris coupe.
Couleur : teinte identique au carrelage de sol.

Localisation:
Selon plans PRO : en périphérie des locaux :
- Vestiaire et TGBT
- WC PMR
- WC petits
7.2.5.2 Plinthes assorties au carrelage 30 x 30 ou 45 x 45
Plinthes à gorge assorties au carrelage 30 x 30 ou 45 x 45 du même fournisseur.

Hauteur 10 cm, longueur 30 cm.
Pose par double encollage avec colle titulaire d’un avis technique, y compris coupe.
Compris angles rentrant et angle sortant 3 x 10 cm pour plinthe à gorge.
Couleur : teinte identique au carrelage de sol.
Localisation:
Selon plans PRO : Rez de chaussée : en périphérie des locaux :
- Office.
- Rangement
7.3 REVETEMENTS SUR MURS
7.3.1 Dispositif d'étanchéité
Réalisation d’un dispositif d’étanchéité avec sous couche type PLACOTANCHE ou PREGYTANCHE, conforme à l’avis
technique du complexe.
Locaux EB+ collectifs, le pied de cloison est protégé par une bande de désolidarisation, une bande d’étanchéité (au lot
N° 6 PLATRERIE). Prévoir au présent lot une sous-couche PLACOTANCHE ou PREGYTANCHE de protection à la
pénétration à l’eau. Ces dispositions seront conformes à l’avis technique du complexe.
Exécution selon alinéas f des précautions de chantier du CCTP (type EB + C collectif).
Locaux EB + C collectifs : 0.10 au-dessus du sol fini et sur toute la hauteur carrelée.
Localisation:
Selon surface revêtement faïence (voir ci-dessous), sur cloisons et doublages.
7.3.2 REVETEMENT MURAL FAIENCE
Après mise en place d’une étanchéité. A la charge au présent lot, sous faïence dans locaux humides.
7.3.2.1 Revêtement mural grès émaillé 30/60
Fourniture et pose collée, sur doublages et cloisons du lot PLATRERIE, de carreaux de grès émaillé. Calepinage à faire
valider par l’architecte. Joints de 1 mm de largeur remplis au mortier de ciment type FERMAJOIN, couleur au choix de
l’architecte. Toutes sujétions d’angles rentrants ou saillants, toutes sujétions de raccordement au droit des bâtis et/ou
huisseries, habillages, périphérie, etc … traités avec baguettes spéciales d’angle et d'arrêt en PVC.
La pose sera effectuée par mortier colle à double encollage agréée avec avis technique.
Type PRIMUS VITORIA
Epr : 8.2 mm
Dimensions : 30 x 60 cm pose horizontale, joints croisés
Ton du nuancier : Blanc brillant
Toutes coupes et ajustement soigné.
Localisation:
Selon plans PRO :
- Office : en périphérie sur la hauteur sous plafond (2.60 htr)
- WC petits : en périphérie sur 1.50 htr
- WC PMR : en périphérie sur 1.50 htr
7.4 OUVRAGES DIVERS

7.4.1 Joints d'étanchéité
Joints d'étanchéité à la demande, (élastomère silicone), appliqués à la pompe au droit des appareils sanitaires ou du
sol, à la naissance inférieure des ouvrages faïences.
Localisation:
Selon plans PRO : tous endroits nécessiteux et sur demande de l'architecte
7.4.2 Joints de dilatation
Joints de retrait
Traités par joints à sec et profils PVC.
Localisation:
Selon disposition des locaux, DTU.
7.4.3 Socle béton
Réalisation d’un socle béton à + 10 cm du sol fini pour passage des plinthes.
La qualité du socle sera de même nature que la chape.
Le socle sera revêtu de carrelage au présent lot, compris plinthe associée.
Localisation:
Selon plans PRO :
- dans le placard électrique TGBT (sur la surface)
- dans l'office au droit de chaque sortie EU et EF/EC (socle 2 ou 3 ou 4 faces selon localisation des attentes)
7.4.4 Cadre et tapis essuie pieds à bande
Réservation en fonction du support. Chape de ragréage et primaire anti-poussière.

Fourniture et pose de cadre aluminium adapté au tapis, fixations par pattes scellées ou vissées. Fourniture au présent
lot. Respect de la norme Handicapée, tapis et ressaut.
Tapis intérieur essuie pieds enroulables, épr 22 mm, écartement profilés 5 mm, type Diplomate Maréchal (S) de chez
EMCO. Composé de bandes REPS gros denier fixées sur profilés aluminium avec isolation phonique en sous-face,
liaison profilée, câble acier zingué enrobé PVC.
Type diplomate de EMCO ou équivalent.
Dimensions et forme selon plan.
Fourniture également du cadre métallique au présent lot. Le cadre du tapis sera aligné avec les joints de carrelage.
Coloris : au choix de l’architecte.
Le tapis sera conforme aux normes PMR.
Localisation:
Selon plans PRO : Vestiaire : dimensions : 0.60 ml larg x 1.80 ml long.

Dossier n° 53120
LOT N°8
PEINTURE - REVETEMENTS MURAUX
LOT N°8 : PEINTURE - REVETEMENTS MURAUX
TABLE DES MATIERES

8.1.9 Travaux complémentaires 6
8.1.10.1 Reconnaissance des subjectiles 7
8.1.10.2 Protections, rechampissage, reprises 7
8.1.10.3 Règles d'application des couches intermédiaires et de finition 7
8.1.10.4 Rôle du fabricant 8
8.1.10.5 Polychromie et échantillons 8
8.1.10.6 Propreté du chantier 8
8.1.11 Consistance des travaux 8
8.1.11.1 Définition des différentes natures d'ouvrages 8
8.1.11.1.1 Enduit garnissant END 1 9
8.1.11.1.2 Bouches pores END 2 9
8.1.11.1.3 Enduit repassé END 3 9
8.1.11.2 Généralités, Traitement des subjectiles 9
8.1.11.2.1 Subjectile Plâtre 9
8.1.11.2.2 Subjectile Béton 9
8.1.11.2.3 Subjectile Plaques de plâtre à épiderme cartonné 9
8.1.11.2.4 Subjectile Bois 10
8.1.11.2.5 Subjectile Métallique 10
8.1.11.2.6 Subjectile existant : Peinture 10
8.1.11.2.7 Subjectile existant : Papier peint 10
8.1.11.2.8 Subjectile existant : Bois 10
8.1.11.3 Type de finitions 10
8.1.11.4 Prestations particulières 10
8.1.11.5 Prescriptions particulières 11
8.2 PRESCRIPTION TECHNIQUES 15

8.2.1 INTERIEUR 15
8.2.1.1 MURS PIECES SECHES 15
8.2.1.1.1 Peinture 15
8.2.1.1.2 Revêtement trame acoustique à peindre 15
8.2.1.1.3 Revêtement trame à peindre 15
8.2.1.2 MURS PIECES HUMIDES 16
8.2.1.2.1 Revêtement trame à peindre 16
8.2.1.3 PLAFONDS PIECES SECHES 16
8.2.1.3.1 Peinture 16
8.2.1.4 PLAFONDS PIECES HUMIDES 16
8.2.1.4.1 Peinture 16
8.2.1.5 SUPPORT BOIS 16
8.2.1.5.1 Boiserie intérieure neuve 16
8.2.1.6 INTERIEUR METAL 16
8.2.1.6.1 Ouvrage métallique 16
8.2.1.6.2 Canalisations plomberie, chauffage 17
8.2.2 EXTERIEUR 17
8.2.2.1 Boiserie extérieure 17
8.2.2.2 Dauphin fonte 17

8.2.3 OUVRAGES DIVERS 17

8.2.3.1 Nettoyage en fin de chantier 17
8.2.3.2 Dossier DOE 18

Le présent devis descriptif a pour objet les travaux de peinture et de revêtements muraux relatifs à la construction citée
en objet.
- Rappel des normes et règlements - Portée des plans et du CCTP, prix du marché
- Consistance générale des travaux - Travaux complémentaires
- Documents à fournir, plans d'exécution, coordination - Consistance des travaux
déceler.
Les travaux seront conformes aux prescriptions du Cahier des Charges applicables aux travaux et ouvrages annexes :

Sont applicables tous les documents techniques, normes et règlements en vigueur au moment de l'exécution et en
particulier :
- DTU N° 59.1 - Travaux de peinture des bâtiments (NF P 74-201-1 et 2 d'octobre 2000)
- DTU 59.4 - Mise en oeuvre des papiers peints et des revêtements muraux (NF P 74-204-1 et 2 de février 1998)
En ce qui concerne les subjectiles

Plâtre et assimilés :
- DTU 25.1 - DTU 25.221 - DTU 25.222 - DTU 25.231 - DTU 25.232 - DTU 25.31 - DTU 25.41 - DTU 25.42 et DTU
25.51.
Béton et enduits aux liants hydrauliques :
- DTU 21 - DTU 22.1 - DTU 23.1 - DTU 26.1 et DTU 26.2.
Les normes NF et EN :
- NF T 36-001 de juin 1988 - Dictionnaire technique des peintures et des travaux d'application.
- Normes de la série T 30 concernant les spécifications d'usage de produits finis et les méthodes d'essais, dont
notamment :
• T 30-004 d'avril 1971 - Peintures vocables ou expressions impropres.
• NF EN ISO 1517 - Peintures et vernis.
• NF T 30-039 de juin 1995 - Essai de séchage « apparent complet ».
• NF T 30-056 de mars 1974 - Peintures : Conduite des essais de vieillissement naturel.
• NF T 30-057 d'avril 1974 -Peintures : Évaluation de la solidité à la lumière artificielle des peintures d'intérieur.
• NF T 30-059 de mai 2001 Peintures : Détermination des effets immédiats de la chaleur.
• T 30-066 de novembre 1994 - Examen et préparation des échantillons pour essais
• NF T 30-068 de décembre 1983 - Peintures et vernis, comportement au feu des produits liquides, essai
d'inflammabilité.
• T 30-061 d'avril 1981 - Comparaison visuelle de la couleur des peintures.
• T 30-063 de juillet 1976 - Détermination de la compatibilité entre deux couches de peinture.
• T 30-071 de mars 1980 - Peintures, dégradation des surfaces peintes, principes généraux d'évaluation de la
quantité et de la dimension des types courants de défauts, désignation du degré de cloquage et d'enrouillement.
• NF T 30-079 de juin 1984 - Peintures et vernis : Évaluation de la dégradation des surfaces peintes, désignation de
l'intensité, de la quantité et de la dimension des types courants de défauts - Partie 4 : désignation du degré de
craquelage.
• NF T 30-080 de juin 1984 - Peintures et vernis : Évaluation de la dégradation des surfaces peintes, désignation de
l'intensité, de la quantité et de la dimension des types courants de défauts - Partie 5 : désignation du degré
d'écaillage.
• NF T 30-081 de novembre 1986 - Peintures et vernis : Appréciation du farinage.
• NF T 30-082 de mai 1989 - Peintures et vernis : Essai de lavabilité.
• NF EN ISO 1514 (T 30-101) de novembre 1997 - Peintures et vernis : Panneaux normalisés pour essais.
• NF T 30-606 de décembre 1980 - Mesure de l'adhérence-cohésion par détermination de la résistance à

l'arrachement par traction.

• NF T 30-607 de décembre 1980 - Mesure de l'adhérence-cohésion après opération conventionnelle de
détapissage.
• NF T 30-608 de février 1981 - Spécifications : Peintures - Revêtements plastiques épais.
• NF T 30-700 de mars 1983 - Spécifications.
Autres normes
- NF T 36-005 de septembre 1989 - Peintures et vernis : Classification des peintures, des vernis, et des produits
connexes.
- NF EN 971-1 de juin 1996 - Peintures et vernis : Termes et définitions pour produits de peinture - Partie 1 : termes
généraux.
Normes relatives aux revêtements muraux en rouleaux

- NF Q 15-007 de février 1976 - Caractéristiques des papiers supports pour tentures.
- NF EN 233 d'octobre 1989 - Revêtements muraux en rouleaux : Spécifications des papiers peints finis, des
revêtements muraux vinyle et des revêtements muraux en plastique.
- NF EN 234 de décembre 1996 - Revêtements muraux en rouleaux : Spécification pour revêtements muraux pour
décoration ultérieure.
- NF EN 235 de février 2002 - Revêtements muraux en rouleaux : Vocabulaire et symboles.
- NF EN 259 de juin 2001 - Revêtements muraux en rouleaux : Spécification pour revêtements muraux à usage intense.
- NF EN 266 d'avril 1992 Revêtements muraux en rouleaux : Spécification pour revêtements muraux textiles
Les spécifications de l'U.N.P.V.F. (U.N.P. appellation simplifiée), Union Nationale des Peintures et Vitrerie de France.
Cahier des Clauses Spéciales édité par le CSTB.
Normes françaises homologuées éditées par l'AFNOR : Association Française de Normalisation, R.E.E.F,
Avis technique pour les matériaux non traditionnels du détenteur des systèmes avec PV.
Les travaux de peintures et tenture, comprennent :

- la reconnaissance des supports et la connaissance des fonds, et subjectiles,
- les enduits pelliculaires sur béton, dans le cas de béton banché apparent,
- la préparation des fonds,
- la fourniture et la mise en oeuvre de produits de marques bien définies,
- les peintures extérieures,
- les peintures intérieures,
- les revêtements muraux collés,
- l'assistance technique du fabricant,
- la reprise des cueillies, des raccords après mise en jeux des menuiseries, des essais de réception,
- les nettoyages,
- le balayage des locaux et le dépoussiérage des revêtements de sols,
- la reprise de toutes les impressions réalisées par les autres corps d'état,
Les travaux de peintures non compris sont :

- la couche d'impression sur les menuiseries intérieures et extérieures.
- la couche primaire d'antirouille sur les ouvrages de serrurerie.
c) garantie :

- réparation :

corps d'état intéressé.
- les détails de tous composants,

COORDINATION
L'entrepreneur communiquera aux autres corps d'état, à l'Architecte et au Bureau de Contrôle, ses plans de
réservations de tous les ouvrages à exécuter en collaboration.
Parallèlement, les entrepreneurs des autres corps d'état devront remettre à l'entrepreneur du présent lot leurs plans de
détails pour approbation, qui les complétera en fonction du type d'ouvrage et les transmettra au contrôleur technique. Ils
remettront également dans les mêmes conditions à l'entrepreneur du présent lot, toutes les précisions nécessaires au
raccordement des ouvrages avec les ouvrages adjacents.
d'état.
définitif.
RELEVE SUR PLACE




- l'aspect de la surface,
- la conformité des prescriptions du cahier des charges et du devis descriptif.

exemplaires papiers + 1 exemplaire numérique au format PDF, sur clé USB ou CD-ROM, comprenant :
- une liste récapitulative des produits avec références et couleurs,
- les essais et certificat de conformité auto contrôle de l'entreprise demandés par le bureau de contrôle,

8.1.9 Travaux complémentaires
Il est formellement spécifié que toutes les énumérations faites au cours du présent devis descriptif, ne seront jamais
considérées comme limitatives, et que le prix global comprendra implicitement tous les travaux nécessaires au parfait
achèvement des travaux de peinture.
En cas d'omission ou d'imprécision, dans le cours du présent devis, l'entrepreneur sera tenu d'exécuter la totalité des
ouvrages suivant les règles de l'art, et par analogie à ceux décrits, le tout sans supplément possible au prix global.
à la date prescrite pour le début des travaux.
Les travaux devront être exécutés sur des subjectiles parfaitement secs.
L'application des peintures, enduits et préparations assimilés :
- ni par température ambiante, inférieure à + 5°,
- ni dans une atmosphère humide susceptible de donner lieu à une condensation,

- ni sur des subjectiles gelés ou surchauffés.

Avant application de toute couche, les surfaces à peindre devront être débarrassées des souillures, poussières,
gravois, taches de graisse ou d'huile, mortier ou plâtre.
Les ouvrages en métaux ferreux seront entièrement traités par le peintre ; ils recevront suivant les codes ci-après et leur
destination, une première impression du serrurier, avant pose et toutes les retouches nécessaires après pose, sont
dues au présent lot.
En aucun cas, il ne sera appliqué de couche de peinture avant que la couche précédente ne soit sèche et dure : on
attendra au minimum 2 à 4 jours entre 2 couches, suivant la température dans le cas d'emploi de produits courants et la
durée sera fixée par le fabricant dans le cas d'emploi de produits spéciaux.
Les travaux de peinture qui auraient eu à souffrir de comportement atmosphérique, pendant l'exécution ou le séchage
seront refusés, et l'entrepreneur du présent lot devra la réfection sans indemnité.
Les ouvrages livrés imprimés sur chantier seront traités selon directives du peintre qui indiquera au lot correspondant,
la nature et le type de l'impression qu'il désire.
Le peintre après livraison des ouvrages sera tenu de s'assurer la conformité de ses directives. Il deviendra alors
responsable de la tenue de ses ouvrages, et devra toutes les révisions nécessaires.
8.1.10.1 Reconnaissance des subjectiles
L'entrepreneur devra procéder à temps, à toute vérification de l'état des subjectiles qu'il aura à traiter.
Il doit se renseigner auprès des corps de métiers qui le précèdent sur la compatibilité des traitements qu'il prévoit avec
le travail exécuté.
Toutes observations devront être faites en temps utiles par l'entrepreneur avant tout début d'exécution des travaux de
peinture.
Par la suite, aucune réclamation ne sera admise au sujet des conséquences que l'état des subjectiles pourrait avoir sur
la tenue des peintures et toutes les réfections complémentaires seront à la charge de l'entrepreneur de peinture.
Tous les travaux préparatoires tels que : égrenage, rebouchage, calfeutrements, masticage à la colle ou à l'huile,
bandes à l'eau ou bandes de calicot, seront exécutés avec un soin maximum afin d'obtenir un travail exempt de toute
critique. Les ponçages seront exécutés de façon à ne laisser aucun grain sur les plâtres ou aucune écharpe, trace
d'outil sur les bois.
Les fers et fontes seront d'abord raccordés au minium glycéro après avoir été brossés à la brosse métallique. En cours
des travaux, l'entrepreneur devra assurer la protection parfaite des surfaces qui pourraient être attaquées ou tachées
par des produits qu'il utilise.
Reconnaissance des anciens fonds

L'entrepreneur est contractuellement réputé, avant l'établissement de son offre, avoir procédé sur le site à la
reconnaissance des fonds devant recevoir les peintures et revêtement, objet des travaux du présent lot, et tout
particulièrement sur les parois maçonnées et plafonds.
Il établira son offre en tenant compte de tous les éléments qui lui est apparu lors de cette reconnaissance.
Ils devra de ce fait prévoir dans son offre tous les travaux préparatoires et apprêt nécessaire en fonction de la nature et
de l’état des anciens fonds, pour obtenir un état de finition de leurs travaux conforme aux règles de l’art.
8.1.10.2 Protections, rechampissage, reprises
L'entrepreneur devra la protection des surfaces qui pourraient être tachées, attaquées ou détériorées (revêtements de
sols, menuiseries, murs, etc) par tous les moyens efficaces (bâches, moquettes, rubans adhésifs, calfeutrement, etc...
Il devra à cet égard, tous les rechampissages et toutes reprises nécessaires.
L'exécution des revêtements de sols souples collés, sera postérieure aux travaux de peintures. En conséquence, les
peintures définitives des plinthes (dernière couche) seront à faire après pose des revêtements de sols en protégeant
ceux-ci.
Tous les ouvrages de peinture seront soigneusement exécutés avec tous les réchampissages parfaitement exécutés
sur revêtement faïence, appareils sanitaires, boiseries apparentes, verres, etc.
Il sera dû à la demande de l'Architecte, tous changements de tons et emploi de couleurs fines, et l'entrepreneur devra à
ce sujet soumettre tous échantillons et maquettes dont pourrait avoir besoin l'Architecte pour fixer son choix.
Sont donc dus les rechampissages de moulures de portes et ouvrages spéciaux demandés par l'Architecte.
8.1.10.3 Règles d'application des couches intermédiaires et de finition
Les couches successives seront de tons légèrement différents déterminés d'après le choix ci-dessus prévu, allant du
moins clair au plus clair.
L'application des peintures sera faite à la brosse, au pistolet automatique ou au pulvérisateur après agrément de
l'Architecte et suivant indications ci-après :
Avant l'application de toute nouvelle couche, toute révision sera faite, les gouttes et coulures grattées, toutes
irrégularités effacées.
Une couche ne devra être appliquée qu'après séchage complet de la couche précédente.

Lorsque les fabricants auront fixés les règles d'emploi pour les produits de leur fabrication, ces règles devront être
rigoureusement observées.
Après l'achèvement et le séchage de la couche de finition :

- le support devra être complètement masqué,
- les arêtes et parties moulurées devront être bien dégagées,
- le ton définitif devra être tout à fait régulier et conforme au ton de l'échantillon adopté par l'Architecte, et correspondant
à l'ouvrage ou partie d'ouvrage,
- les reprises ne devront pas être visibles, les applications de peinture à l'eau faites par surfaces délimitées pour pallier
ces inconvénients, les applications d'une même face ne devant pas comporter de reprise,
- l'application des peintures ne devra donner lieu à aucune surépaisseur anormale dans les feuillures,
- les quincailleries en particulier les parties mobiles des serrures et verrous, crémones, etc., devront être parfaitement
débarrassées de toute peinture inopportune et en parfait état de fonctionner normalement et sans dommage pour la
peinture.
8.1.10.4 Rôle du fabricant
L'entrepreneur est tenu d'appliquer intégralement le système préconisé par le fabricant et ne devra en aucun cas en
dehors des opérations de dilution, modifier la nature des produits. Le fabricant peut être consulté par l'Architecte en tant
que conseiller technique pour constater la mise en oeuvre des produits ou systèmes de produits.
Des surfaces témoins réalisées sous la surveillance de l'Architecte, en présence du fabricant pourront être demandées
pendant la durée du chantier pour mesurer la bonne tenue des produits et de leur application.
Préconisation des produits

Les produits préconisés dans le devis descriptif font référence des marques. L'entrepreneur peut préconiser tous
systèmes de son choix dans des marques de bonne réputation : CORONA, ASTRAL, RIPOLIN, GEORGET, FREITAG,
SIGMA, ZOLPAN.
8.1.10.5 Polychromie et échantillons
Les intensités et les tons de couleurs à mettre en oeuvre seront définis sur des essais de peinture, exécutés dans les
bâtiments dans les conditions suivantes :
A) - l'Architecte concepteur remettra à l'entrepreneur chargé du présent lot une palette des couleurs à mettre en oeuvre.
B) - l'entrepreneur préparera la couleur et exécutera les échantillons en y apportant les modifications qui lui seront
demandées par l'Architecte.
Les échantillons intéressent chaque nature d'ouvrages par pièce. Après que les échantillons soient acceptés par
l'Architecte concepteur, les travaux seront exécutés sur tout le reste des surfaces à peindre, à partir des échantillons.
Puis les surfaces ayant reçu les peintures d'échantillons seront nettoyées et peintes définitivement dans les couleurs et
tons définis par l'échantillonnage.
8.1.10.6 Propreté du chantier
L’entrepreneur du présent lot exécutera le nettoyage des locaux avant de débuter ses prestations, étant entendu que le
nettoyage général de chantier sera assuré par chaque corps d’état au fur et à mesure de leur intervention.
La propreté des locaux est maintenue pendant toute la durée de la prestation. Les peintures finies, chaque local sera
fermé, le nettoyage et les reprises éventuelles étant à la charge du corps d’état intervenant par la suite.
8.1.11 Consistance des travaux
8.1.11.1 Définition des différentes natures d'ouvrages
L'entrepreneur se reportera aux différents chapitres et lots du présent devis descriptif pour définir la position et les
différents subjectiles.
Le présent titre a pour objet la définition et la codification des différentes catégories d'ouvrages à exécuter au présent
lot.
Il est formellement spécifié que les articles ci-après du présent titre n'ont pour objet que de définir les opérations
principales constituant les différentes catégories d'ouvrages et ne font pas état des travaux intermédiaires ou
accessoires tels que :
- ponçage entre les différentes opérations,
- réchampissage, etc...

Ces ouvrages intermédiaires à la charge du titulaire du présent lot sont conditionnés par la nature du support, par la
disposition des lieux, par le résultat final à obtenir, tous éléments que l'entrepreneur est à même d'apprécier
parfaitement, le travail devant toujours être impeccable.
8.1.11.1.1 Enduit garnissant END 1
Les enduits garnissant seront du type GS produit agréé par le C.S.T.B.

Ils seront mis en oeuvre sur parement béton lisse vertical ou horizontal, tous nettoyages préalables étant dus au
présent lot. Il est toutefois précisé que les fonds devront être livrés parfaitement nets et lisses. Toutes dispositions
seront prises entre le peintre et le maçon, le plâtrier, le menuisier pour que cette exécution soit faite dans de bonnes
conditions. Tous différents pouvant survenir sur l'aspect et la qualité de support seront réglés au sein du groupement
sans que l'Architecte et le Maître d'Ouvrage aient à intervenir.
Dégrossissage avec enduit de qualité courante.
8.1.11.1.2 Bouches pores END 2
Enduits semblables aux précédents mais en couche mince pour rebouchage, enduit non repassé ou ratissage.
8.1.11.1.3 Enduit repassé END 3
Enduit effectué en plusieurs passes et poncé pour finition laquée.
8.1.11.2 Généralités, Traitement des subjectiles
Conformément au DTU 59.1, article 4.9, les travaux préparatoires sont définis en fonction de la nature des subjectiles.
8.1.11.2.1 Subjectile Plâtre
(Selon DTU 25.1)

opération 1 :
• égrenage,
• époussetage,
• impression,
• rebouchage,
• enduits non repassés,
• ponçage, époussetage,
• couche intermédiaire,
• couche de finition.
8.1.11.2.2 Subjectile Béton
(Parement brut de décoffrage selon DTU 23.1)

opération 2 :
• égrenage, brossage,
• impression spéciale (si nécessaire),
• dégrossissage avec enduit de granularité courante,
• enduit non repassé,
8.1.11.2.3 Subjectile Plaques de plâtre à épiderme cartonné
opération 3 :
• époussetage,
• impression,
• révision des joints,

8.1.11.2.4 Subjectile Bois
opération 4 :
• brossage, époussetage,
• impression partielle,
• rebouchage,
• ponçage à sec,
• couche intermédiaire et de finition.
8.1.11.2.5 Subjectile Métallique
opération 5 :
• selon tableau 17 à 23 du DTU 59.1 et subjectile.
8.1.11.2.6 Subjectile existant : Peinture
opération 6 :
• lessivage à repeindre,
• impression fixateur ou isolant si nécessaire,
• rebouchage,
• couche intermédiaire, couche de finition.
8.1.11.2.7 Subjectile existant : Papier peint
opération 7 :
• arrachage de tenture
• opération 1 telle que ci-dessus.
8.1.11.2.8 Subjectile existant : Bois
opération 8 :
• lessivage à repeindre,
• grattage à vif de vieille peinture si nécessaire,
• rebouchage soigné,
• ratissage à la demande,
• impression partielle ou totale,
8.1.11.3 Type de finitions
Ces prestations ne sont pas limitatives, elles sont complémentaires de l’article a) ci-dessus et du DTU 59.1 auxquels
elles s’assimilent.
Type d’opération Spécifications
Peinture finition mat - GLY 1
Peinture finition satinée - GLY 2
Peinture finition brillante - GLY 3
Les travaux seront de finitions courantes et normales pour tous les locaux sauf ceux-ci-dessous, tout en étant conforme
aux prestations techniques de mise en œuvre des fabricants.
8.1.11.4 Prestations particulières
Les prestations particulières complètent les prestations générales et le présent CCTP.

Elles sont définies sous forme de nomenclature avec code d’ouvrage définissant la prestation et doivent être appréciées
sous la forme exhaustive en prenant en compte le CCTP tous corps d’état, l’intégralité du présent CCTP, les fiches
techniques d’application et recommandations des fabricants et l’obligation de résultats.

8.1.11.5 Prescriptions particulières
Ces prestations ne sont pas limitatives, elles sont complémentaires de l'article ci-dessus et du DTU 59.1 auxquels elles
s'assimilent.
SUBJECTILES BETON OU CIMENT : TYPE C
C (LAZ) Deux couches de lasure PIERI PRELOR 3 de chez PIERI coloré, ton au choix de l'architecte, d'aspect
mat satiné, finition très soignée comprenant :
- une primaire conférant une régularisation de la porosité et d'uniformisation du support béton (fonction
de fixateur incolore, régulateur de fond ou fixateur égaliseur selon la qualité de finition du béton)
- une finition teintée, transparente, anti graffitis.
C (ALPHA) Peinture Mat minérale à base de résines synthétiques et polysiloxane en phase aqueuse pour
impression et finition.
Produit ALPHAXYLAN SF de chez SIKKENS ou équivalent
Sur support béton :
- enduit garnissant type GS de rattrapage de planimétrie ou de ratissage
- 1 couche ALPHAXYLAN SF diluée à 10 % minimum ou ALPHATEX PRIMER SF
- 1 à 2 couches ALPHAXYLAN SF dilué
- classe de 7a2, famille 1
C (COFAVEL) Peinture garnissante en phase aqueuse, aspect velouté pommelé, COFAVELOURS EVOLUTION
de chez ZOLPAN ou équivalent, pour travaux multi usages de décoration intérieure en murs et
plafonds.
Travaux préparatoires en fonction du support : sur support béton :
- enduit garnissant type GS de rattrapage de planimétrie ou de ratissage
- deux couches 10 à 12 m2/litre selon le support
- classification : NF T 36.005 : famille 1, classe 7b2
Note : sur support béton brut de décoffrage intérieur, prévoir couche d'accrochage type F VII G3
C (HS) Peinture satinée veloutée HYDRO SATIN LAVABLE de chez GAUTHIER aux dispersions acryliques.
Sur support béton :
- enduit garnissants type GS de rattrapage de planimétrie ou de ratissage
- 2 couches dont la 1ère diluée à 5/10 %, 9 à 12 m2/litres
Classification NF T 36.005 : famille 1, classe 7b2
C (COFBRI) Peinture garnissante polyvalente en phase acqueuse, COFABRILL EVOLUTION de chez ZOLPAN
pour travaux courants. Aspect satiné poché fin régulier lessivable.
- travaux préparatoires en fonction du support
- deux couches de peinture 6/8 m2/litres
Classification : NF T 36.005 : famille 1, classe 7b2
C (HYDRO) Peinture garnissante multi usages en phase acqueuse, HYDRO 33 de chez ZOLPAN pour travaux
courants. Aspect satiné doux pommelé fin
- travaux préparatoires en fonction du support (opération 2)
- deux couches de peinture 10/12 m2/litres
Classification : NF T 36.005 : famille 1, classe 7b2
C (ACRY) Peinture ACRYlique ou vinylique

- brossage, gros rebouchage, débullage, égrénage
- 2 couches de peinture acrylique à la Piolith F VII GI S/GIC ou ZOLPAN anti CRYPTO
Note : sur béton brut de décoffrage intérieur, prévoir d'accrochage type couche F VII G3 sur béton brut de
décoffrage extérieur, prévoir débullage couche d'accrochage type F VII G3
C (AI) Préparation : gros rebouchage (repassage bandes si nécessaire (placo)

Peinture AIRLESS pouvoir couvrant.
Ces ouvrages sont mis en œuvre sur lot gros œuvre ou directement lot plâtrerie.
C (RS) Peinture extérieure aux Résines Siloxanes
Généralités
Les travaux seront réalisés conformément au DTU 42.1 et à la norme NF P 84.403, avec mise à exécution de surface
de références.

SUBJECTILE BOIS : CODE B
B (EX G) Sur menuiseries Bois EXtérieures

opération 4
. brossage,
. impression (lot MENUISERIE),
. rebouchage au mastic et ponçage,
. deux couches de peinture Glycérophtalique MIcroporeuse SYLTEC EXtérieure, brillante.
B (IN G) Sur menuiseries Bois INtérieures :

opération 4
. impression NEOPRIM (lot MENUISERIE), (sauf dans le cas d'huisseries métalliques),
. brossage, rebouchage soigné ou ratissage à la demande, ponçage,
. deux couches de peinture Glycérophtalique, finition à la brosse.
NOTE : Sur les panneaux de portes, ratissage en plein poncé et peinture glycéro brillante, finition
brosse spalter.
Soit glyl 2 REFECTO
glyl 3 PAKOLAC
B (I LAZ) Sur charpente bois Intérieure

. brossage, rebouchage,
. impression, ponçage avant pose de la charpente,
. 2 couches lasure ou laque selon ordre de l'Architecte.
B (LS) Lasure Satinée

Avant pose des bois :
. impression 1 couche,
. finition lasure WOOD SUPER PROTECTOR gélifié, anti UV, finition aspect ciré parfait, sans coulures,
ton naturel ou teinté selon échantillon à fournir.
OUVRAGE SUR METAUX CODE M
M (GB) Sur Métaux non ferreux intérieurs

. dérouillage,
. dégraissage,
. brossage, lavage,
. impression
. deux couches de peinture Glycérophtalique Brillante.
M (CZ) Sur Métaux non ferreux intérieurs ou extérieurs corrodés

. dégraissage au trichloréthylène,
. dérouillage si nécessaire,
. brossage, lavage,
. impression,
. deux couches de peinture glycérophtalique, Chromate de Zinc.
M (NF GB) Sur métaux ferreux et Non Ferreux extérieurs

. préparation,
. deux couches de peinture Glycérophtalique Brillante.
M (C HT) Sur canalisations plomberie et eau chaude, Chauffage

. préparation dito précédent,
. impression spéciale haute température,
. deux couches de peinture spéciale Haute Température.
M (SF GB) Peinture sur éléments métalliques de Serrurerie ou Ferronnerie

. les parties métalliques code AR prévues au lot SERRURERIE et FERRONNERIE seront livrées avec
une première couche d'impression, du lot SERRURERIE, dont la nature sera déterminée avec le
peintre.
. brossage ou ponçage,
. raccord antirouille, FERROVIA PRIM SR
. deux couches de peinture Glycérophtalique Brillante PAKOLAK.
OUVRAGE DE PEINTURE OU DECORATIF INTERIEURE : CODE P
P (M) Peinture Mate

. égrenage, impression, ratissage,

Peinture mat pochée aux copolymères acryliques en phase aqueuse AQUAMAT de chez Gauthier.
. 2 couches de peinture 9/12 m2/litre
. classification : NF T 36.005 : famille 1, classe 7b2.
P (M1) Peinture Mate Soignée

. égrenage impression ratissage et enduit soigné
. peinture mate veloutée acrylique en dispersion, SWIP de chez Gauthier,
. 2 couches de peinture 11/13 m2/litre,
. classification : NF T 36.005 : famille 1, classe 7b2
. couche peinture mat acrylique au rouleau, obligatoire, sur panneaux acoustiques gyptone.
P (COFAVEL) Peinture garnissante en phase aqueuse, aspect velouté pommelé, COFAVELOURS EVOLUTION
de chez ZOLPN ou équivalent pour travaux multi usages de décoration intérieure en murs et
plafonds. Travaux préparatoires en fonction du support.
Support plaque de plâtre :
- 2 couches 10 à 12 m2/litre selon le support
- classification : NFT 36.005 : famille 1, classe 7b2
P (S) Peinture Satinée

. égrenage, impression, ratissage, enduit soigné,
. peinture satinée décorative en phase aqueuse HYDROSATIN de chez Gauthier, pour travaux
courants.
. peinture à base de copolymères acryliques en dispersion aqueuse.
. travaux préparatoires en fonction du support
. 2 couches de peinture 9/12 m2/ litre
. classification NF T 36.005 : famille 1, classe 7b2.
Note : sur béton brut de décoffrage, prévoir couche d’accrochage type F VII G3.
P (COFBRI) Peinture garnissante polyvalente en phase aqueuse COFABRILL EVOLUTION de chez ZOLPAN pour
travaux courants.
. aspect satiné poché fin régulier, lessivable
. travaux préparatoires en fonction du support,
. deux couches de peinture 6/8 m2/litre
Note : sur béton brut de décoffrage intérieur, prévoir couche d’accrochage type F VII G3.
P (HYDRO) Peinture garnissante multi usages en phase aqueuse HYDRO 33 de chez ZOLPAN pour travaux
courants.
. aspect satiné doux pommelé fin,
. travaux préparatoires en fonction du support (opération 1)
. 2 couches de peinture 10/12 m2/litre,
Note : sur béton de décoffrage intérieur, prévoir couche d’accrochage type F VII G3.
P (PAIL) Peinture système projection polychrome

. travaux préparatoires en fonction du support,
. rebouchage, ratissage,
. impression,
. couche de base à séchage rapide, FLEX ONIP teinté,
. projection de finition système PAT.S DECO sable 11, ou équivalent, ou système paillettes fines 10/10
aspect granité,
. vernis acrylique mat satiné en finition, anti-graffiti,
. exécution par phases selon notice du fabricant.
P (PL) Peinture opacifiante

. rebouchage, ratissage sur bandes,
. impression,
. peinture à pouvoir couvrant satiné ou mat anticrypto pour placards et rangements TYPSATIN
P (PALM) Revêtement décoratif

Système type PALMYRE de GUITTET.
. préparation selon DTU et fabricant
. ratissage, ponçage, etc.
. impression DULPRIM
. sous couche première au rouleau empatage, au rouleau texture (finition soignée),

(B) . finition spalter : aspect brossé fin, strié 350 gr/m²

(S) . finition mini lisseuse inox : aspect spatulé, 450 gr/m²
. glacis PALMYRE, de modulation et finition 70 gr/m² gant chiffon ou éponge
Note : la finition de ces ouvrages nécessitera des professionnels avertis possédant une solide
expérience pour effet souhaité exigé, finition soignée, démonstrateur et essai tests exigés.
Cette sous couche sera lessivable et fera l’objet témoin d’un essai sur site du fabricant.
P (SOL) Peinture de sol

. sur dalle, mise en condition du support d'après prestations du lot GROS-OEUVRE, égrenage,
réagréage localisé éventuel P3, 2.5 kg maximum au m²,
. ponçage, époussetage, couche d'accrochage si nécessaire,
. peinture de sol système bi-composants : 2 couches de finition satinée aux résines polyuréthanne
type COMUS SOL ou équivalent, ton dans les teintes standards du fabricant.
OUVRAGE REVETEMENT MURS COLLES : CODE R
R (TRAM) Revêtement trame à peindre

Travaux préparatoires sur :
Subjectile plaques de plâtre épiderme cartonné :
. rebouchage, ratissage des bandes placo si nécessaire, ponçage,
. impression.
Subjectile plâtre projeté :
. égrenage, rebouchage, encollage.
Subjectile béton END1 :
. pose et fourniture de revêtements muraux à peindre de chez la Seigneurie Gauthier, gamme
ARMORTEX, dans la série LASER. Structure à peindre sur intissé enduite de PVC compact, résistant
aux chocs et aux frottements.
. finitions : 2 couches de peinture satinée en phase aqueuse COFABRILL EVOLUTION de chez
ZOLPAN
. classement au feu requis : M1/M2, selon support
. joint vif.
R (BAT) Revêtement trame acoustique (BAT)

Travaux préparatoires sur :
Subjectile plaques de plâtre épiderme cartonné :
. rebouchage, ratissage des bandes placo si nécessaire, ponçage, ENDI sur CARROBRIQUE,
. impression
. pose et fourniture de revêtement ACOUSTIBAT de chez TEXDECOR, réf. AC 531 grasse toile
. joint vif, selon prescriptions du fabricant,
. peinture de finition acrylique exclusivement pour maintenir l’acoustique (satinée).
R (TV) Toile décorative

. impression,
. travaux préparatoires,
. fourniture et pose de revêtement trame décorative SKINGLASS, LA SEIGNEURERIE, au choix de
l'Architecte,
. finition : 2 couches de peinture satinée en phase aqueuse, COFAVEL de chez ZOLPAN
. classement au feu requis : M1/M2 selon support
. joint vif.
R (MURDG) Revêtement mural MURASPEC DIGITAL LISSE

. travaux préparatoires en fonction du support, ratissage, bandes sur placo,
. rebouchage
. impression ou encollage
. pose de revêtement joint vif,
. fourniture de revêtement mural PVC (M1 ou M2, selon locaux), de chez MURASPEC,
. revêtement mural type MURASPEC DIGITAL LISSE, revêtements muraux PVC à usage intense,
composé d’un renfort polyester enduit d’un film PVC compact, poids de 360 g/m2.
Motif : reproduction graphique ou image fournie par l’Architecte.
Rendu : aspect brillant
Classement au feu : Euro Class B S2 D0/M1
Entretien : lavable.
Pose réalisée conformément au DTU 59.4 (NF P 74-204) et aux prescriptions du fabricant.
R (MURA) Revêtement mural MURASPEC CHANCERY TESSAI ou METROPOLITAN (au choix de l’architecte)
. travaux préparatoires en fonction du support, ratissage, bandes sur placo, rebouchage, impression, ou
encollage

. pose de revêtement joint vif,

. fourniture de revêtement mural PVC (M1 ou M2 selon locaux) de chez MURASPEC.
. revêtements muraux PVC à usage intense composé d’un renfort polyester enduit d’un film PVC
compact,
. poids : 360 g/m2.
. super lessivable.
OUVRAGES DIVERS : CODE D
DN Nettoyage de mise en service

Nettoyage complet de mise en service tel qu'indiqué aux prestations générales du présent lot, pour la
totalité de l'immeuble : à l’intérieur.
L’entreprise devra s’adjoindre d’une entreprise de nettoyage spécialisée. Voir aussi STG compte prorata.
8.2 PRESCRIPTION TECHNIQUES
8.2.1 INTERIEUR
8.2.1.1 MURS PIECES SECHES
8.2.1.1.1 Peinture
Définition Corps d'état Opération Code Finition

Peinture sur plaques de plâtre LOT N° 5 3 P (PL) GLY 2
Localisation:
Selon plans PRO :
- TGBT (dans le Vestiaire), toutes faces intérieures
- Rangement : périphérie des mur sur la hauteur sous plafond
- Coffres et habillages placo
- Local VMC en comble
8.2.1.1.2 Revêtement trame acoustique à peindre

Trame acoustique à peindre LOT N° 5 3 R (BAT) GLY 2
Note : - Compris préparations + trame + peinture

- Peinture au pistolet interdit. La peinture se fera au rouleau à poil court.
Localisation:
Selon plans PRO et coupes : Salle de restauration : les 3 murs d'enveloppe extérieure
8.2.1.1.3 Revêtement trame à peindre

Trame à peindre LOT N° 5 3 R (TRAM) GLY 2

- Voir le lot CARRELAGE - FAÏENCE pour la localisation du revêtement mural grés émaillé.
- base de prix : Collection Toile décoratives de chez TOLLENS ou équivalent.
Localisation:
Selon plans PRO et coupes :
- Salle de restauration : sur la cloison entre la Salle de restauration et l'Office et le Rangement.
- Vestiaire : périphérie des murs sur toute la hauteur sous plafond

8.2.1.2 MURS PIECES HUMIDES
8.2.1.2.1 Revêtement trame à peindre

Trame à peindre LOT N° 8 3 R (TRAM) GLY 2

- Voir le lot CARRELAGE - FAÏENCE pour la localisation du revêtement mural grés émaillé.
- base de prix : Collection Toile décoratives de chez TOLLENS ou équivalent.
Localisation:
Selon plans PRO et coupes : WC petits et WC PMR : au dessus de la faïence (1.50 htr) jusqu'au plafond
8.2.1.3 PLAFONDS PIECES SECHES
8.2.1.3.1 Peinture

Plafonds Placo et retombées LOT N° 5 3 P (M1) GLY 1
Localisation:
Selon plans PRO : ensemble des plafonds des locaux :
- Rez de chaussée : TGBT, Rangement,
- Comble : Local VMC (plafond horizontal et rampant)
8.2.1.4 PLAFONDS PIECES HUMIDES
8.2.1.4.1 Peinture

Plafonds Placo et retombées LOT N° 5 3 P (M1) GLY 2
Localisation:
Selon plans PRO : ensemble des plafonds des locaux : Office
8.2.1.5 SUPPORT BOIS
8.2.1.5.1 Boiserie intérieure neuve

Huisseries, bâtis, portes, trappes, gaines
techniques, champlats, chambranles, LOT N° 6 4 B (ING) GLY 3
tablettes, (sauf ouvrages stratifié).
Note : Sur supports neufs, compris préparations + peinture, au 2 faces.
Localisation:
Selon plans PRO :
Ensemble des menuiseries toutes faces vues, sur l'ensemble des locaux du projet :
Comprend les huisseries et bâtis, les portes, les abouts de cloisons, les trappes, les champlats, les plinthes bois, les
chants de porte, les lisses de patères.
8.2.1.6 INTERIEUR METAL
8.2.1.6.1 Ouvrage métallique

Tous locaux impactés par le projet :

LOT N° 7 5 M (GB) GLY 3
quincaillerie, paumelles, etc...
Localisation:
Selon plans PRO et relevé sur place : pour l'ensemble des ouvrages des locaux du projet.
8.2.1.6.2 Canalisations plomberie, chauffage

Réseaux chauffage, plomberie , VMC,
LOT N° 11 et 12 5 M (C HT) GLY 3
etc...
Localisation:
Selon plans PRO : pour l'ensemble des ouvrages des locaux du projet.
8.2.2 EXTERIEUR
8.2.2.1 Boiserie extérieure

Planches d'égout, planches de rive,
B (EX G)
habillage sous-face de toit, toute charpente LOT N° 3 4 GLY 2
ou B (LS)
et tout bois visible de l'extérieur
Localisation:
Selon plans PRO et Façades : concerne les ouvrages neufs et les ouvrages existants à modifier
- ouvrages neufs : planche d'égout des façades Ouest, Sud, Nord et Est
- ouvrages existants : planche d'égout du préau Ouest
Note : les planches de rives des pignons du bâtiment neuf sont habillées en zinc.
8.2.2.2 Dauphin fonte

Dauphins fonte neufs Lot n°4 4 M (NF GB) GLY 3
Localisation:
Selon plans PRO et façades : dauphins extérieurs fonte des façades Sud, Nord et Est
8.2.3 OUVRAGES DIVERS
8.2.3.1 Nettoyage en fin de chantier
Le titulaire du présent lot doit prévoir les nettoyages de fin de chantier et de livraison en 2 phases comme suit:
1. Nettoyage OPR (Opérations Préalables à la Réception) :
Nettoyage à effectuer avant les pré-réceptions dans tous les locaux:

− balayage de l'ensemble de sols, décrottage des joints
− nettoyage des menuiseries et des vitrages aux 2 faces, y compris grattage et nettoyage des pièces d'appui
− nettoyage des faïences avec lavage et essuyage
− nettoyage des appareils sanitaires, miroirs,
− nettoyage des quincailleries, robinetteries, appareillages électriques, lustreries, radiateurs,
− époussetage des portes, plinthes, baies, etc...
− évacuation de tous les gravois
2. Nettoyage de LIVRAISON
Nettoyage à effectuer avant les réceptions des travaux des locaux :

− balayage grattage et lavage des sols,
− grattage et nettoyage des joints de carrelage et faïence,
− nettoyage des menuiseries (dormants et ouvrants) et des vitrages aux 2 faces, y compris grattage et nettoyage des
pièces d'appui et seuils si besoin,

− nettoyage des faïences avec lavage et essuyage,

− nettoyage des appareils sanitaires, miroirs, appareillages.
− nettoyage des quincailleries, robinetteries, appareillages électriques, lustreries, convecteurs, radiateurs,
appareillage, etc...
− nettoyage des portes, plinthes, baies, tablettes, etc...
− évacuation de tous les gravois et enlèvement de tous les détritus.
L'entrepreneur devra l'enlèvement de toutes taches sur les parties apparentes, à l'aide de tous procédés n'altérant pas
les matières elles-mêmes et leur aspect. Ces nettoyages sont effectués avec des produits ménagers courants. Avant
d'employer des produits plus agressifs (acide ou solvant) l'Entrepreneur doit en demander l'autorisation à celui ayant
mis en oeuvre les surfaces à nettoyer.
Le montant de ces travaux sera indiqué dans le prix d'ensemble de la position et ressorti dans le cadre de la proposition
forfaitaire.
Localisation:
Pour l'ensemble des locaux du projet et de leurs abords.
8.2.3.2 Dossier DOE
Est à la charge de l’entreprise du présent lot, la fourniture des DOE aux conditions fixées à l'article 1.7 du présent lot.
Localisation:
Pour l'ensemble des travaux du présent lot.

Dossier n° 53120
LOT N°9
ELECTRICITE - CFO - CFA
LOT N°9 : ELECTRICITE - CFO - CFA
TABLE DES MATIERES

9.1.1 Objet des travaux 3
9.1.4 Condition d'établissement de la proposition 3
9.1.5 Normes et réglementation 3
9.1.6 Conformité à la réglementation incendie 4
9.1.7 Sécurité des personnes 4
9.1.8 Mesures générales collectives d'hygiène et de sécurité 4
9.1.9 Documents à fournir 4
9.1.10 Etudes et plans d'exécution 5
9.1.14.1 Ordre de service 6
9.1.14.2 Relevé sur place 6
9.1.14.3 Coordination 6
9.1.14.4 Qualité et provenance du matériel 7
9.1.14.6 Contrôle des installations 8
9.1.14.7 Essais des installations 8
9.1.14.8 Garantie des installations 8
9.1.14.9 Limites de prestations 8
9.1.14.10 Travaux annexes à la charge de l'entreprise 9
9.1.14.12 Origine de l'installation 9
9.1.14.13 Base de calcul 9
9.1.14.14 Canalisations et distributions 10
9.1.14.15 Position des luminaires et de l'appareillage 10
9.1.15 Limite des prestations 10

9.2.1 Installation et coffret de chantier 11
9.2.2 Repérage et modification des installations existantes 11
9.2.3 COURANT FORT 11
9.2.3.1 Tableau général basse tension (TGBT) 11
9.2.3.2 Equipement de mesure 12
9.2.3.3 Prise de terre et terre équipotentielle 13
9.2.3.4 ALIMENTATIONS, DIVERSES 13
9.2.3.4.1 Alimentation principale 13
9.2.3.4.2 Distribution secondaire 14
9.2.3.4.3 Alimentation VMC simple flux 15
9.2.3.4.4 Alimentation VMC double flux 15
9.2.3.4.5 Alimentation unité extérieure PAC 16
9.2.3.4.6 Alimentation unités intérieures PAC 16
9.2.3.4.7 Alimentation production d'eau chaude 16
9.2.3.4.8 Alimentation volets roulants 16
9.2.3.4.9 Alimentation sèche-mains 17
9.2.3.4.10 Alimentation alarme incendie 17
9.2.3.4.11 Alimentation mobilier de l'Office 17
9.2.3.5 APPAREILLAGE 17
9.2.3.5.1 PC 2 x 16 A + T 18
9.2.3.5.2 PC 32 A + T 18
9.2.3.5.3 PC 3 P + N + T 18

9.2.3.5.4 PC étanche 2 x 16 A + T 18
9.2.3.5.5 PC étanche 3 P + N + T 19
9.2.3.5.6 Interrupteur S-A 19
9.2.3.5.7 Interrupteur V-V 19
9.2.3.5.8 Bouton-poussoir 19
9.2.3.5.9 Détecteur de présence 19
9.2.3.6 LUSTRERIES 19
9.2.3.6.1 Luminaire int A : Spot LED encastré 190 mm 20
9.2.3.6.2 Luminaire int B : Panneau LED 600x600 encastré 20
9.2.3.6.3 Luminaire int C : Plafonnier étanche LED 21
9.2.3.6.4 Luminaire ext F : Hublot LED Blanc 21
9.2.4 COURANT FAIBLE 21
9.2.4.1 INFORMATIQUE - TELEPHONIE 22
9.2.4.1.1 Fourreaux de liaison principale 23
9.2.4.1.2 Prises RJ 45 informatique et téléphonie 23
9.2.4.2 SECURITE INCENDIE 23
9.2.4.2.1 Alarme type 4 23
9.2.4.2.2 Coupure de ventilation 25
9.2.4.2.3 Coupure électrique générale 26
9.2.4.2.4 Coupure d'urgence et de proximité 26
9.2.4.2.5 Alarme technique 26
9.2.5 DIVERS 26
9.2.5.1 Rapport de vérification des installations électriques - Consuel 26
9.2.5.2 Dossier DOE 27

9.3.1 PSE N°1 : ALARME INTRUSION 27
9.3.1.1 Centrale et clavier 27
9.3.1.2 Sirène d'alarme 28
9.3.1.3 Détecteur volumétrique 28
9.3.1.4 Contact d'ouverture 28

9.1.1 Objet des travaux
Le présent document a pour objet la description des installations électriques concernant la construction.
Les travaux comprendront l'installation électrique des locaux concernés par les travaux et la mise en conformité de
l'installation électrique.
Il est bien entendu que l'offre de l'entreprise s'entend pour une réalisation complète des travaux par tous les documents
du marché.
Le présent C.C.T.P. comporte la description des ouvrages et non leur nomenclature. Aucune omission, dans la
description d'un ouvrage ne saurait soustraire l'entreprise à son obligation de l'exécuter.
CLASSEMENT DE L'ETABLISSEMENT : ERP de 5 ème catégorie de type N
déceler.
d'accès, de manutention, de levage, et toutes difficultés d'intervention. Il intégrera ces éléments à son offre de base.
9.1.4 Condition d'établissement de la proposition
Le marché du présent lot sera traité à prix global et forfaitaire.

Le soumissionnaire doit des installations complètement terminées, et ceci, dans les moindres détails, exécutées selon
les règles de l'art.
Le présent document a pour objet de renseigner les entrepreneurs sur la nature et l'importance des travaux à réaliser,
mais il est spécifié que les dispositions du présent lot n'ont pas un caractère limitatif.
Dans le cas où l'entreprise n'aurait pas en son sein, de bureau d'étude suffisant, celle-ci devra faire appel à un B.E.T.
qualifié. Toutefois, les soumissionnaires sont tenus de vérifié toutes les parties du descriptif et d'indiquer en
complément tout le matériel qui leur paraîtrait nécessaire de manière à réaliser une installation complète livrée en
parfait état de fonctionnement.
Le dossier technique, remis par chaque concurrent comprendra :
• un devis estimatif (fourniture et pose) détaillé article par article
• un bordereau de prix des matériaux rendus sur le chantier
• les pièces contractuelles indiquées au C.C.A.G.
L'entrepreneur pourra pour tous renseignements complémentaires s'adresser à l'Architecte. En tout état de cause,
l'entreprise retenue devra exécuter la totalité des travaux décrits sur les documents et sur les plans, en fonction des
règles de l'Art, au prix dont elle aura signé les marché, sans pouvoir prétendre ne pas connaître le descriptif général ou
l'oubli de quelques éléments du projet qu'elle sera tenue d'installer.
Avant la remise de son offre, le soumissionnaire vérifiera sous sa propre responsabilité, les opérations mentionnées au
devis descriptif, et les complétera le cas échéant par tous les moyens en son pouvoir, par un examen des lieux,
renseignements pris auprès du maître d'oeuvre, etc., afin de prévoir dans ses prix l'ensemble des travaux et
installations nécessaires au complet achèvement des travaux de son lot.
Il devra signaler le cas échéant, les omissions, imprécisions ou contradictions qu'il pourrait relever dans les documents
écrits et plans techniques du dossier d'appel d'offres, et demander les éclaircissements nécessaires. Une omission
n'aura pas pour effet de soustraire l'entrepreneur à l'obligation d'exécution des ouvrages en état de fonctionnement, tels
qu'ils sont dessinés ou écrits, pour le montant forfaitaire du marché.
De même, l'entrepreneur ne pourra se prévaloir d'une erreur ou omission susceptible d'être relevée dans les documents
du marché, pour refuser l'exécution des travaux nécessaires au complet achèvement des ouvrages ou prétendre à un
supplément de prix.
9.1.5 Normes et réglementation
L'ensemble des installations sera réalisé conformément aux normes, règles et décrets actuellement en vigueur et
notamment :

• NF C 12-200, relative à la protection contre les risques d'incendie dans les établissements recevant du public.
• NF C 15-100, relative à l'exécution et l'entretien des installations basse tension.
• NF C14-100, Installations de branchement à basse tension.
• Âcreté du 9 janvier 1992 fixant les modalités pratiques de mise en oeuvre des mesures de protection contre les
effets thermiques en service normal et en cas de surintensité dans les installations électriques du domaine Basse
tension entrant dans le champ d'application de la norme NF C15-100 homologuée par décision du 13 mai 1991.
• NORME NF C 17-100 (Décembre 1997). Protection contre la foudre - Protection des structures contre la foudre -
Installation de paratonnerres.
• NORME NF C 17-102 [juillet 95] Protection contre la foudre - Protection des structures et des zones ouvertes
contre la foudre par paratonnerre à dispositif d'amorçage.
• NORME C18-510 (janvier 2012) : Opérations sur les ouvrages et installations électriques et dans un
environnement électrique - Prévention du risque électrique.
• NORME UTE C 18-530 [septembre 2002] Carnet de prescriptions de sécurité électrique destiné au personnel
habilité.
• NORME UTE C 18-540 [septembre 1996] Carnet de prescriptions de sécurité électrique destiné au personnel
habilite (Basse tension / Hors tension).
• Arrêté du 17 octobre 1973, en application du décret du 14 novembre 1972 relatif au contrôle et à l'attestation de la
conformité des installations électriques intérieures aux règlements et normes de sécurité en vigueur.
• Cette liste n'est pas limitative.
9.1.6 Conformité à la réglementation incendie
Pour tous les ouvrages de son marché, entrant dans le cadre de la réglementation "sécurité incendie", l'entrepreneur
devra s'assurer en temps utile que tous les matériaux et matériels, ainsi que leur mise en oeuvre, répondent à ladite
réglementation pour la catégorie dans laquelle est classé le présent projet.
A toute demande du maître d'oeuvre, l'entrepreneur sera tenu de fournir dans un délai de huit jours maximum, les
procès-verbaux d'essais de réaction au feu établis par le C S T B ou par tout autre organisme agréé, pour tous
matériaux ou matériels et éléments fabriqués, concernés.
9.1.7 Sécurité des personnes
Les dispositifs propres à assurer la sécurité des personnes pendant l'exécution des travaux, conformes aux lois et
règlements en vigueur, seront prévus par le titulaire du présent lot.
Outre les précautions et l'observation des règles de sécurité habituelles, des dispositions particulièrement efficaces et
rigoureuses, seront prises au niveau de la protection des personnes contre les risques d'accidents corporels.
9.1.8 Mesures générales collectives d'hygiène et de sécurité
Dans le cadre du présent marché, le titulaire du présent lot devra inclure dans son offre, les frais inhérents à l'exécution,
gestion et entretien des travaux définis dans le P.G.C.
9.1.9 Documents à fournir
A la consultation:
- devis estimatif forfaitaire, détaillé, comportant obligatoirement les quantités, et tous les prix unitaires.
- documentation sur les principaux matériels proposés.
- schémas et notes de calculs en vue d'expliciter une proposition variante.
Avant le commencement des travaux:

- les plans d'ateliers et de chantier relatifs à la technique d'exécution tels que : plans de synthèse, des percements,
schémas de fabrication, plans d'atelier, plans de tubage, schémas de câblage des tableaux, plans relatifs aux
incidences et interventions techniques spéciales, propres à l'entreprise, les plans d'exécution d'une solution variante s'il
y a lieu.
- des Plans Particuliers de Sécurité et de Protection de la Santé (P.P.S.P.S.).
- documentations sur l'ensemble du matériel proposé.

exemplaires avec 3 sous-chemises et 1 bordereau récapitulatif, comprenant :
- les notices techniques des matériaux, provenance, avis techniques,
- les attestations des essais AQC et certificat de conformité auto contrôle de l'entreprise demandés par le bureau de
contrôle,

- un exemplaire reproductible plié des plans d'exécution.- un exemplaire reproductible plié des plans d'exécution.
9.1.10 Etudes et plans d'exécution
Les plans d'exécution, les notes de calcul, les plans de réservations et les plans de synthèses sont à la charge
de l’entreprise titulaire du présent lot.
L'entreprise demeure responsable des méthodes d'exécution et choisira les outils les mieux adaptés aux tâches à
effectuer. Les détails complémentaires, liés à ces méthodes d'exécution, notamment tous les problèmes de supportage
et fixation, seront du ressort de l'entreprise, ainsi que les adaptations particulières aux matériels retenus par elle.
L'entreprise soumettra au concepteur, pour approbation, les solutions envisagées dans les méthodes d'exécution. De
même, elle alertera le concepteur sur les difficultés d'exécution ou les modifications qui auraient pu apparaître après
l'établissement du projet. Toutes ces adaptations, définies avant exécution, ne donneront lieu à aucune incidence
économique, tant que le programme initial n'est pas modifié.
Tous les détails d'exécution nécessaires à la bonne marche de l'installation et faisant partie des règles de l'art sont
supposés inclus dans la proposition, même si ceux-ci ne peuvent apparaître explicitement sur les plans.
En outre, les dispositions nécessaires à l'entretien, au réglage ou la maintenance de l'installation, seront prises lors de
la commande du matériel, de son implantation et des raccordements. Les aménagements à prendre dans les autres
corps d'état : trappes d'accès, éléments démontables, etc. seront signalés avant toute intervention du corps d'état
concerné.
L'Entrepreneur doit établir le dossier d'exécution, qui comprend les documents suivants :
• Les plans de repérage et d'implantation des éléments de l'ouvrage,
• Les plans d'exécution,
• Les plans d'atelier et de chantier,
• Les notes de calculs,
• Les procédures de fabrication, de montage,
• Les procès-verbaux d'essais d'étude et d'agrément,
• Les fiches techniques et C.C.P.U. des matériaux utilisés,
• La description des techniques particulières, hors normes, mises en oeuvre pour respecter le Cahier des Charges.
Ce dossier est accompagné des échantillons requis. Les documents d'exécution doivent être établis et avoir été
visés,préalablement à l'exécution. Après la signature du marché, l'Entrepreneur soumet à la Maîtrise d'OEuvre, pour
approbation, la liste des documents d'exécution et le calendrier de production de ces documents. Ce calendrier est
compatible avec le calendrier d'exécution, et tient compte des temps d'approbation et des éventuels allers retours.
Plans d'exécution
Les plans d'exécution doivent définir à eux seuls complètement les formes et la constitution des ouvrages, de toutes
leurs pièces et leurs assemblages. Ils comprennent les plans de repérage, les plans d'implantation et les plans de
détails, chacun d'eux étant établi à une échelle appropriée.
L'ensemble des détails d'assemblages est représenté avec, pour chaque assemblage, la totalité des pièces dessinées
à l'échelle ainsi que les éléments contigus mis en oeuvre par d'autres lots. Les plans d'exécution sont établis à partir du
dossier et des indications fournis par la Maîtrise d'OEuvre, en cohérence avec le tracé géométrique, la note de calculs
et les procédures de fabrication et de montage. Ces plans sont exécutés conformément aux règles de l'art, et
comprennent notamment les indications suivantes :
• La nomenclature et le repérage complets des éléments représentés,
• Toutes les dimensions des éléments,
• Les surcharges admissibles sur les divers éléments ou zones,
• Toutes les sujétions de raccordement à l'interface avec d'autres corps d'état.
• Tous les percements, réservations ou trémies pour les passages de gaines, conduits, canalisations des autres
corps d'état.


Il prendra en compte dans son offre les protections nécessaires contre les surtensions et les risques de disjonctions
des locaux restant en activité. Ces dispositions permettront de maintenir la sécurité du bâtiment.

Réception des travaux :

Avant la mise sous tension des installations, il sera procédé, au jour fixé par le Maître d'Ouvrage, à la vérification
générale de la qualité du matériel, des dispositions réalisées, de sa conformité au présent cahier des charges.
Les installations réalisées seront considérées comme satisfaisantes, après un fonctionnement de cinq jours
consécutifs, et après avoir été soumises aux opérations de contrôle suivantes :
- contrôles et mesures nécessaires, et notamment, ceux prévus par le chapitre 6 de la norme C 15 100
Cette première réception donnera lieu à l'établissement d'un procès-verbal qui ne dispensera pas l'entrepreneur
d'assister à la réception générale.
L'ensemble des vérifications, essais et rapports, sera à la charge de l'entreprise.
Obligation de résultat :

9.1.14.1 Ordre de service
La mise à exécution des travaux en atelier, est fixée par l'ordre de service.
9.1.14.2 Relevé sur place
9.1.14.3 Coordination

- les travaux dans lequel doit être montée ses prestations sont suffisamment avancé et mis hors d'eau,

L'entrepreneur devra travailler en étroite collaboration et en bonne intelligence avec les entrepreneurs des autres corps
d'état et assurer la coordination complète de tous ses ouvrages avec ceux des autres corps d'état.
Il fournira en temps utile, toutes les indications relatives aux incidences sur les autres corps d'état, et en particulier
toutes les indications relatives aux percements et gaines à réserver.
L'entrepreneur devra assurer lui-même la protection des matériaux approvisionnés et des installations en place de son
lot, contre toutes dégradations ou vols pendant la durée du chantier, c'est-à-dire jusqu'à la réception des travaux.
Le soumissionnaire doit des installations complètement terminées et ceci dans les moindres détails, exécutées selon
L'entrepreneur devra donc tenir compte dans son offre de ces contraintes, mais également de la nécessité d'établir,
d'entretenir, d'adapter des dispositifs de protection efficaces contre les dégradations lors de la mise en oeuvre des
matériaux et matériels des ouvrages existants et des biens des occupants.
Il aura l'obligation de réparer les désordres ou dommages causés aux biens ou ouvrages intérieurs ou extérieurs au
bâtiment, autres que ceux sur lesquels l'entrepreneur interviendra ou de remplacer les biens abîmés ou cassés ou
encore en dédommager suffisamment le Maître d'Ouvrage.
A cet effet, l'entrepreneur devra faire la preuve qu'il est couvert suffisamment par une police d'assurance de
responsabilité civile aux tiers d'une part, et aux "existants" d'autre part, avant de commencer les travaux.
L'entrepreneur aura également l'obligation de nettoyer en permanence les locaux, et les abords du bâtiment, ce qui
implique l'enlèvement fréquent, de toutes façons pluri-hebdomadaires, des gravois, emballages, etc... et leur stockage
dans un endroit non accessible, interdit aux tiers, dans l'attente de leur enlèvement ou leur évacuation immédiate.
L'entrepreneur communiquera aux lots GROS-OEUVRE, MENUISERIES EXTERIEURES, INTERIEURES,

SERRURERIE, PLATRERIE, etc..., à l'Architecte et au Bureau de Contrôle, ses plans de réservations de tous les
ouvrages à exécuter en collaboration.
Parallèlement, les entrepreneurs des autres corps d'état devront remettre à l'entrepreneur du présent lot et sur sa
demande, leurs plans de détails pour approbation, qui les complétera en fonction du type d'ouvrage et les transmettra
au contrôleur technique. Ils remettront également dans les mêmes conditions à l'entrepreneur du présent lot, toutes les
définitif.
9.1.14.4 Qualité et provenance du matériel
Tous les matériaux et matériels seront neufs et de la qualité indiquée.

Les matériaux et matériels, quels qu'ils soient, ne devront en aucun cas présenter des défauts susceptibles d'altérer
l'aspect des ouvrages ou de compromettre l'usage des installations.
Dans le cadre des prescriptions du présent C C T P, le maître d'oeuvre aura toujours le droit de désigner la nature et la
provenance des matériaux et matériels qu'il désire voir employer, et d'accepter ou de refuser ceux qui lui sont proposés.
Avant le montage, toutes précautions devront être prises pour le stockage des matériels, afin de ne pas altérer leurs
qualités.
Avant le début des travaux, l'entrepreneur devra, sur simple demande, présenter au maître d'oeuvre pour acceptation,
un échantillon des différents matériaux et matériels qu'il envisage de mettre en oeuvre.
Le maître d'oeuvre pourra demander que tous ou certains des échantillons retenus et acceptés par lui, soient déposés
au bureau de chantier jusqu'à la réception des travaux.
Pour tous les matériels et objets fabriqués, soumis à un agrément du C S T B, l'entrepreneur ne pourra mettre en
oeuvre que des matériels titulaires de cet agrément, et il devra être en mesure d'apporter la preuve de cet agrément.
L'entrepreneur sera également tenu de produire à toute demande du maître d'oeuvre, les procès-verbaux d'essais ou
d'analyses de matériels et matériaux établis par des organismes professionnels.
A défaut de production de ces procès-verbaux, le maître d'oeuvre pourra prescrire des essais ou analyses sur
prélèvements qui seront entièrement à la charge de l'entrepreneur.
Sélectivité :
La sélectivité entre les différents réseaux de protection devra être suffisante de manière à limiter tout déclenchement à
l'appareil immédiatement en amont.
Les sensibilités des appareils différentiels devront établir une sélectivité verticale, en utilisant dans les cas particuliers,

une plage réglable.

Dans le cas de montage d'appareils différentiels en cascade, le rapport de sensibilité devra être de plus du double.
La protection des circuits sera assurée exclusivement par disjoncteurs à déclenchement omnipolaire avec
magnétothermique.
L'entrepreneur veillera aux longueurs maximales des canalisations protégées contre les courts-circuits conformément à
la norme NF C 15 100.
Appareils d'éclairage :
Les niveaux d'éclairement seront ceux recommandés par l'A.F.E. (Association Française de l'Eclairage) et seront
conforme aux normes PMR.
Les installations seront prévues pour l'obtention d'un niveau d'éclairement uniforme et devront répondre aux valeurs
minimales, après la période de dépréciation, soit 500 heures de marche.
9.1.14.6 Contrôle des installations
L'entrepreneur remettra trois semaines avant l'exécution de ses travaux, pour contrôle technique et approbation, un
dossier en 2 exemplaires à l'Architecte et 1 exemplaire au Bureau de contrôle, comprenant :
- les plans d'exécution, schémas et notes de calculs.
- les marques et types du matériel installé.
- les documentations techniques du matériel et des matériaux.
- Tous documents demandés par l'Architecte ou le Bureau de contrôle.
Le non-respect de cette clause pourra entraîner :

- le démontage des installations non acceptables aux frais et à la charge de l'entreprise y compris les incidences sur les
autres lots
- le remontage des installations conformément aux remarques formulées après contrôle, aux frais et à la charge de
l'entreprise, y compris les incidences sur les autres lots.
9.1.14.7 Essais des installations
L'entrepreneur du présent lot devra faire procéder à la vérification de ses installations électriques tel que défini dans les
normes, par un bureau de contrôle agréé.
Les frais concernant les essais, la mise à disposition du matériel de mesure et de contrôle, l'intervention du personnel
qualifié, le rédaction et la remise du rapport seront à la charge de l'Entreprise.
Dans le cas où les essais feraient apparaître des insatisfactions, l'Entrepreneur sera mis en demeure de remplacer
dans un délai fixé par le Maître d'Ouvrage et le Maître d'Oeuvre, les installations inadaptées à ses frais.
Les résultats de ces essais sont inscrits sur des procès-verbaux établis suivant les modèles figurant dans les
documents AQC.
Ces documents seront adressés au Maître d'Ouvrage, au Maître d'oeuvre et au Bureau de Contrôle.
9.1.14.8 Garantie des installations
La garantie du matériel constituant les installations sera d'une année à compter de la date de réception.
La garantie de résultat des installations sera biennale à partir de la date de réception.
L'entreprise devra prendre à sa charge toutes les interventions des autres corps d'états nécessitées par les travaux de
réparations.
Cette garantie ne s'appliquera ni aux détériorations provenant d'une utilisation irrationnelle ou défectueuse, ni aux
détériorations causées par des tiers et dûment constatées.
9.1.14.9 Limites de prestations
A la charge du lot GROS OEUVRE :

• Les réservations dans le béton demandées par le présent lot au moment de la préparation du chantier.
• Les tranchées en fond de forme sur indications du présent lot.
À la charge du lot PLÂTRERIE :

• La coordination avec le présent lot pour la pose des appareillages.
• Les percements à la scie cloche dans les cloisons, les doublages et les plafonds en plaques de plâtre ou dalles sur
directive du présent lot.
À la charge du lot MENUISERIE :

• La coordination avec le présent lot pour la pose des appareillages.
À la charge du lot PEINTURE :

• Les finitions après pose du matériel électrique.

9.1.14.10 Travaux annexes à la charge de l'entreprise
En plus de travaux spécifiquement décrits ci-après l'entrepreneur aura à sa charge :

• l'amenée, l'établissement, et l'enlèvement de tous les appareils, engins, échafaudages, nécessaires à la réalisation
et aux essais des installations.
• l'enlèvement des gravois et des déchets, y compris l'encartonnage des appareils provenant de l'installation et leur
transfert à la décharge publique.
• le nettoyage de toutes les parties de l'installation, ainsi que le nettoyage de tous les locaux salis durant les travaux,
par le personnel de l'entrepreneur du présent lot, et l'évacuation des gravois à la décharge publique (en cas de
défaillance d'une des entreprises concernées, il sera procédé immédiatement après consignation sur procès-verbal
de compte-rendu de chantier, au nettoyage, aux frais de l'entreprise, par imputation sur le montant des sommes qui
lui sont dues)
• la mise en peinture antirouille des fourreaux, colliers, et autres parties métalliques provenant d'une fabrication en
atelier.
• l'exécution de trous de scellement, les scellements des supports, colliers, guides, points fixes, consoles, et toutes
autres fixations d'appareils.
• les réservations pour passage des installations dans les parois béton ou maçonnées.
• le rebouchage avec finition de tous les percements dans les dalles, murs, cloisons nécessaires aux passages des
éléments d'installation.
• l'instruction du personnel d'exploitation et d'entretien, à la demande du maître d'ouvrage.
• pour les percements de murs, cloisons et planchers des locaux à risque particulier, le rebouchage se fera de
manière à assurer le degré de résistance au feu équivalent à la paroi traversée.
• la main-d'oeuvre et le matériel nécessaires aux essais et aux réglages.
• la fourniture des matières consommables nécessaires à l'installation et aux essais de fonctionnement.
• Téléphone/informatique : L'entrepreneur aura à sa charge la totalité des câblages et de l'appareillage.
L'entrepreneur devra se prêter à tous les essais et vérifications qui pourront lui être demandés, par le maître d'ouvrage
ou par l'organisme de contrôle agréé, désigné pour faire la vérification. L'entreprise devra mettre sa main-d'oeuvre à la
disposition du bureau de contrôle pour les essais et vérifications sur le chantier.
Immédiatement après chaque intervention, les revêtements seront soigneusement nettoyés à l'aide de produits
adéquats par le présent lot, et ce dernier devra en assurer la protection jusqu'à la réception.
Le nettoyage final des travaux est dû par le lot Peinture.
9.1.14.12 Origine de l'installation
L’origine de l’installation sera le compteur ENEDIS situé en limite de propriété.

Le régime de neutre sera de type T.T.
9.1.14.13 Base de calcul
Section des conducteurs

Indépendamment des indications complémentaires contenues dans le devis descriptif, l'entrepreneur doit, pour le calcul
des conducteurs, se conformer aux textes en vigueur et aux recommandations prescrites par les conducteurs.
• section minimum éclairage : 1.5 mm2
• section minimum prises de courant : 2.5 mm2
• section des conducteurs sera calculée de telle sorte que la chute de tension entre l'origine de l'installation et tout
point d'utilisation sera inférieure à 3% pour l'éclairage et inférieure à 5% pour la force motrice.
Les conducteurs des canalisations seront de couleurs différentes et plus particulièrement les conducteurs de neutre
(bleu) et de terre (vert-jaune) qui devront être différents par leur isolant.
Chute de Tension
Le calcul des chutes de tension devra tenir compte des chutes de tension cumulées liées à la réalité de l’alimentation.
Toutefois, l'entrepreneur devra les vérifier de façon à ce qu'elles soient conformes aux tableaux de la NF C 15-100 et
que la tension à l'appareil le plus défavorisé n'excède pas :
- 3% pour l'éclairage.
- 5% pour la puissance.
Régime du Neutre
Neutre directement à la terre ce qui implique le déclenchement au 1éme défaut. Régime TT

Échauffement
Compte tenu de la température du milieu dans lequel sont placés les canalisations et appareillages, les intensités
admissibles compatibles avec l’échauffement seront celles indiquées par la norme NF C 15-100 et les
recommandations des constructeurs.
Il sera tenu compte, pour l’application des coefficients de réduction pour proximité, de la configuration la plus
défavorable sur le parcours de chaque canalisation.
Pouvoir de Coupure
Les appareils de protection et de coupure des différents circuits devront être compatibles avec le courant de
court-circuit (ICC3 = 3 kA).
Résistance Mécanique
Les degrés de protection définis par la normalisation devront être respectés, les installations devront être
particulièrement soignées en utilisant des matèriels de première qualité.
Les influences externes des locaux à risques spéciaux permettent d’en déduire l’indice IP minimal des matériels
électriques. L’indice IP minimal des matériels électriques à tenir compte est contenu dans la norme NF C 15-100 et le
document UTE C 15-103.
9.1.14.14 Canalisations et distributions
Canalisations :
Elles seront du type AO5VV-U posées en apparent, chemins de câbles dans les locaux techniques en plénum des
bureaux .
Dans les cloisons, les canalisations seront encastrées sous tube ICD APE.
La distribution PC se fera en câble AO5VV-U sur tube ICD dans les cloisons et les doublages des locaux.
En plinthe, les câbles chemineront dans des goulottes PVC dans les locaux dit "non nobles".
NOTA : Toutes les saignées et tous les percements nécessaires à la mise en oeuvre des canalisations seront à réaliser
soigneusement et à reboucher par le présent lot.
9.1.14.15 Position des luminaires et de l'appareillage
L'implantation et le type des appareils d'éclairage et de l'appareillage sont donnés sur les plans Architecte.
Le positionnement de l'appareillage sera conforme aux normes PMR:
- Hauteur comprise entre 0,90 et 1,30 m pour les commandes et les prises accessibles aux public.
- Hauteur supérieure à 2,20 m pour les luminaires, appliques et tout appareillage saillant.
L'entreprise se rapprochera du lot Plâtrerie, Faux plafonds pour l'encastrement et la position finale des
luminaires.
9.1.15 Limite des prestations
Ces prestations citées ci-après ne sont pas prévues au présent lot :
Ouvrages Lots
Armoire chauffage / ventilation CHAUFFAGE / VENTILATION
Raccordement des collecteurs chauffage, de la PAC, du circulateur, de l’appoint / secours CHAUFFAGE / VENTILATION
Armoire CTA VENTILATION
Raccordement des groupes ventilation VENTILATION
Raccordement des CE PLOMBERIE
Raccordement matériel office MOBILIER DE CUISINE
Raccordement et réglage des volets, stores électriques, commandes d'ouverture et de
MENUISERIE EXTÉRIEURE
fermeture
Combiné téléphonique MAITRE D'OUVRAGE
Moyen de défense incendie MAITRE D'OUVRAGE
Plans d’évacuation et de signalisation MAITRE D'OUVRAGE

9.2.1 Installation et coffret de chantier
L'entreprise titulaire du présent lot devra l'installation électrique provisoire du chantier à partir de l'armoire générale du
lot MACONNERIE, comprenant:
1) les branchements et raccordements des bungalows de chantier en coordination avec le lot Gros-oeuvre
2) les coffret secondaires protégés de chantier et l’alimentation électrique générale devra être conforme :
• À la norme NF C 15-100 partie 7.704,
• Au décret du 14 novembre 1988,
• Aux recommandations de l'OPPBTP.
L'installation comprendra 1 circuit pour le lot gros oeuvre, 1 circuit pour l'ensemble du second oeuvre et 1 circuit pour
l’éclairage du chantier par guirlande électrique ainsi que l’éclairage de secours (BAES) provisoire du chantier.
Le circuit second oeuvre comprendra une armoire générale et 1 armoires divisionnaires regroupant toutes les
protections différentielles.
Les armoires :
• Elles seront déplacées suivant avancement du chantier.
• Elles seront judicieusement réparties sur l'ensemble du chantier pour les corps d'état secondaires.
• Elles seront du type portatif IP 44 minimum avec PC 2 PC 10/16A+T, 4 PC 16A+T, protégées en plastron.
Dans l'ensemble du chantier, l'alimentation des armoires, coffrets de chantier se fera par câble R2V de section
appropriée.
Dans les armoires second oeuvre, il sera installé les protections et commandes nécessaires à l’éclairage du chantier.
Nota : Alimentation des coffrets à partir du coffret de comptage fournit par le lot gros oeuvre.
Prévoir 1 coffret intérieur et 1 coffret extérieur
3) L'éclairage et la sécurité de chantier :

La distribution de l’éclairage provisoire se fera par hublots de type MAPELEC 400, des projecteurs 500W, ou des
guirlandes LED concernant le chantier (escalier, circulation, locaux, etc.).
La distribution de l’éclairage de sécurité se fera par bloc autonome 45lm.
4) L'installation sera entièrement déposée en fin de travaux par le présent lot.
A la charge du lot MACONNERIE :

- la demande de raccordement de l'installation de chantier auprès de concessionnaire,
- l'armoire générale.
Localisation:
Pour l'ensemble du chantier sur la durée des travaux : prévoir un coffret secondaire tous les 30 ml maximum
9.2.2 Repérage et modification des installations existantes
Repérages des réseaux pour laisser les locaux communaux (hors travaux) en fonctionnement durant les
travaux.
Neutralisation des réseaux courants forts et faibles nécessaires par le présent lot et modification pour la continuité de
l'alimentation des locaux conservés.
Mise en sécurité et isolation des réseaux conservés.
L'entrepreneur du présent lot devra la fourniture d'un certificat de neutralisation et de consignation des réseaux avant
toute intervention.
Localisation:
Selon plans PRO et plan masse : concerne les locaux existants contigus au travaux.
9.2.3 COURANT FORT
9.2.3.1 Tableau général basse tension (TGBT)
L'entreprise devra la fourniture et la pose aux normes selon la NF C 15-100 du tableau électrique (TGBT).
Un tableau modulaire sera calculé suivant l'étude de l'entreprise. Il sera du type PRISMA de chez MERLIN GERIN ou
équivalent et localisées dans le placard TGBT.
Le tableau général basse tension sera en triphasé.

Ce tableau sera équipé de dispositifs, organes et appareillages de coupure, protections, commandes et sécurité
nécessaires, en fonction des caractéristiques des installations, en conformité avec la norme NF C 15-100 et le DTU
70.1.
L'ensemble de l'appareillage sera du type modulaire MERLIN GUERIN ou équivalent, monté sur châssis.
Aucun pont ne devra exister d'appareil à appareil, les raccordements seront réalisés par l'intermédiaire de jeux de
barres de distribution correctement dimensionnés. L'appareillage utilisé devra avoir un pouvoir de coupure suffisant. Le
sectionnement du neutre devra pouvoir se faire sur chaque départ.
Une liaison équipotentiel sera mise en place entre les armoires.

L'armoire sera dimensionnée de manière à permettre une extension de 30 % des départs.
Le câblage sera réalisé sous goulotte en fils HO7V-K, aux couleurs conventionnelles telle que définies par la NF C
15-100.
L'accessibilité des goulottes, du câblage et de l'appareillage devra pouvoir s'effectuer de la face avant de l'armoire.
Les commandes des appareils de protection seront accessibles de face, à travers des plastrons permettant leur
manoeuvre sans aucun démontage et en toute sécurité.
Tous les raccordements seront réalisés sur des borniers à combinaison.
Chaque câble disposera d'autant de bornes que de conducteurs, y compris le conducteur de terre qui sera raccordé sur
une borne vert-jaune. Une liaison séparera les départs de chaque câble.
Le repérage comportera l'identification durable de tous les équipements.

• numérotation des borniers
• repérage des fils par manchons
• repérage de chaque appareil par étiquette dilophane rivetée et collée (l'emploi d'étiquette "DYMO" ou similaire est
à proscrire).
A l'intérieur de l'armoire, une poche à plans largement dimensionnée avec schéma d'exécution sera mise en place.
La distribution des circuits devra être réalisée de façon à permettre les coupures générales ou divisionnaires des
circuits spécifiques à l'éclairage normal des dégagements et des locaux équipés d'éclairage de sécurité.
L'entreprise du présent a, à sa charge, les organes de coupure de proximité pour les appareils électriques installés à
poste fixe (BEC, VMC, etc...)
Les alimentations des circuits seront réalisées en câbles U 1000 RO2V, sur chemins de câbles dans les faux plafonds
ou en encastré selon la configuration.
Les équipements électriques et de sécurité existants seront repris sur le tableau avec les protections nécessaires.
L'entreprise du présent lot devra vérifier les puissances nécessaires pour les autres corps d'état et ajuster ses
protections et coupures en adéquation.
Localisation:
Selon plans PRO : pour l'ensemble des locaux et des appareils du projet
9.2.3.2 Equipement de mesure
Un indicateur de consommation conformément à l'article 31 de la RT2012 sera à prévoir sur l’installation y compris
toutes sujétions attenantes.
L’entrepreneur devra tenir compte de la dernière réglementation en vigueur à la date du projet.
Comptage d’énergie dans chaque tableau et pour chaque usage principal pour :
• le chauffage,
• le rafraichissement,
• la ventilation,
• la production d’eau chaude sanitaire,
• l’éclairage,
• les réseaux de prises électriques.
Il sera installé un compteur d'énergie de type EM de marque Schneider Electric ou similaire.

Ces compteurs de type modulaire mesureront l'énergie active et indiqueront sur un écran le cumul des consommations
sur les circuits de l’installation. Ils seront dotés d’une sortie impulsionnelle permettant de reporter à distance la mesure
de l’énergie consommée.

Localisation:
Pour l'ensemble du projet.
9.2.3.3 Prise de terre et terre équipotentielle
Prise de terre
La prise de terre sera réalisée par un ceinturage en fond de fouilles en câble cuivre nu de 25 mm² déroulé sous les
fondations du bâtiment, selon étude de l'entreprise.
La valeur devant être compatible avec le calibre du dispositif différentiel général et de résistance inférieure à 1 O.
Les raccordements des masses métalliques se feront par soudures moléculaires.
Barrette de mesure
Ces barrettes seront soigneusement repérées par le symbole de terre (étiquette CATU ou équivalent).
Liaisons équipotentielles
Depuis la barrette de coupure, l'entrepreneur devra la mise à la terre de l'ensemble de l'installation par adjonction d'un
conducteur complémentaire dans les canalisations.
Une liaison équipotentielle sera réalisée entre toutes les canalisations métalliques (eau froide, eau chaude, chauffage,
etc...), huisseries métalliques, armature de faux plafonds, et tous les autres éléments conducteurs accessibles.
L'ensemble des équipements de terre sera réalisé conformément aux dispositions énoncées dans la NF C 15-100 aux
chapitres 41 et 54.
NOTA : La mise à la terre des appareils sera toujours réalisée par dérivation en antenne sur un circuit principal, aucun
pontage d'appareil à appareil ne sera admis.
A partir du conducteur principal sont interconnectés :

- les canalisations d'eau et de chauffage,
- les gaines de ventilation,
- les chemins de câbles,
- les équipements des sanitaires (canalisations d'eau, douches, lavabos, etc…) conformément au § 7 de la norme NF C
15 - 100.
- les huisseries métalliques,
- les ossatures de faux-plafond,
- les masses métalliques de la construction,
- les armoires électriques de distribution, y compris les faces avant formant porte,
- les broches de terre de toutes les prises de courant,
- les appareils d'éclairage à poser ou à modifier,
- les bornes de terre à disposition des autres corps d'état.
En règle générale, toutes les masses métalliques susceptibles d'être mises accidentellement sous tension sont reliées
au réseau de terre.
Cette liste n'est pas limitative, le but à atteindre étant de constituer un ensemble équipotentiel au réseau général de
terre. En aucun cas, le conducteur principal de protection ne devra être coupé.
Il appartiendra à l'entreprise de proposer une solution de mise à la terre, étant entendu que celle-ci devra être conforme
à la réglementation et aux dispositions énoncées dans la NF C 15-100 aux chapitres 41 et 54.
Localisation:
Pour l'ensemble des travaux prévus au présent CCTP et étendu aux appareils et à l'appareillage des autres corps
d'état.
9.2.3.4 ALIMENTATIONS, DIVERSES
Les sections des câbles sont à déterminer par les études techniques à la charge de l'entreprise.
Les circuits d'alimentations ont pour origine le TGBT et comprennent notamment :
• les câbles d'alimentation 3 conducteurs sous fourreaux, en faux-plafonds ou encastrés.
• les protections au TGBT.
• le branchement ou le boîtier de branchements en attente à proximité de l'appareil à alimenter, suivant le cas.
9.2.3.4.1 Alimentation principale
Depuis le coffret en limite de propriété, prévoir au présent lot la fourniture et pose de fourreaux et câble de section
appropriée pour passage d'une nouvelle alimentation principale, jusqu'au TGBT à créer dans le placard du Vestiaire.
Les tableau électriques existants sont à déposer et à évacuer si nécessaire.

La protection en tête dans le TGBT est à la charge du présent lot.
L'entreprise devra vérifier les puissances auprès des autres corps d'état et effectuer un bilan de puissance pour la
demande de raccordement.
Coupure Générale
Fourniture et pose d'une coupure générale à proximité de l'entrée de type Bris de glace de chez LEGRAND ou
techniquement équivalent.
A la charge du présent lot:

- la fourniture, la pose et le raccordement de l'alimentation en câble R2V de section appropriée entre le TGBT et le
coffret en limite de propriété,
- les fourreaux
- le grillage avertisseur de couleur rouge.
- les tranchées intérieures sous dallage, et le remblaiement.
A la charge du lot MACONNERIE:

- les tranchées extérieures, le sablage et le remblaiement.
- les réservations en fondations, terre-plein et dallage, les calfeutrements.
Localisation:
Selon plans PRO : Alimentation principale depuis le coffret à poser en limite de propriété (proche du transformateur)
jusqu'au TGBT dans le Vestiaire
9.2.3.4.2 Distribution secondaire
Depuis le tableau divisionnaire basse tension (TGBT), la distribution sera réalisée en :
• En apparent dans l'impossibilité technique de l'encastrer :

- les câbles chemineront sur des chemins de câbles en faux plafonds, maintenus par des colliers plastiques normalisés.
- pour les locaux techniques, en câbles U1000 R2V de section appropriée posés sous tube plastique fixé sur des
colliers tamponnés,
- les dérivations seront réalisés à partir de boites de type Plexo munies de bornes de jonction,
- pour certains locaux, avec accord du maître d'oeuvre, les canalisations électriques seront passées sous plinthes
plastiques compartimentées ou moulures électriques plastiques de section appropriée. Ces éléments seront vissés ou
tamponnés au support. Les moulures et plinthes devront posséder une protection continue sur tout leur parcours. Tous
les angles, raccords, devront posséder une protection mécanique, ainsi que la jonction des cadres d'appareillage
contigus au moulures.
• En encastré :
- les fourreaux aiguillés et les tranchées intérieures en terre-plein seront à la charge de l'entreprise du présent lot,
- les tranchées extérieures, les grillages avertisseurs, les chambres de tirages sont à la charge du lot G.O.,
- fils HO7VU de section appropriée, posés sous conduit ICT APE, noyés à la construction,
- les dérivations se feront à partie de boites encastrées avec plaques et vis métallique 1/4 de tour et de bornes et
fixation sur paroi par serrage d'étriers,
- les boites d'encastrement seront du type universel pour fixation à vis avec entrées défonçables latérales et frontales,
et jumelables entre-elles horizontalement ou verticalement,
- l'exécution des saignées, les rebouchages et raccords de plâtre ou ciment selon le support, devront être soignée et
sont à la charge du présent lot,
- chaque conduit, en matière plastique souple en SEBS facilement perforable pour le passage des fils, sera muni de
bouchons obturateurs RT permettant de limiter jusqu'à 90% des flux d'air.
• En plafond coupe-feu ou non démontable :

- les dérivations seront réalisées dans des boites encastrées facilement accessibles en dehors de l'emprise du plafond
coupe-feu ou non démontable.
• En chemin de câbles :
- type métallique électrozingué suivant la norme NF A 36-322 dans les locaux secs, et galvanisé à chaux après
fabrication suivant la norme NF A 91-121 dans les locaux humides,
- perforé avec bords arrondis,
- avec ailes de 24 ou 48 mm selon le cas,
- compris tous accessoires tels que coudes, dérivations en T ou croix,
- livré en éléments à assembler par éclisses,
- fixé sur la paroi par des consoles supports espacé de 1,50 m maximum ou par des suspentes rigides de diamètre
approprié en plafond,
- la largeur du chemin de câbles devra être prévue avec une capacité de réserve de 20%,

- les câbles seront disposés sur le chemin de câbles en respectant les écartements réglementaires et fixés tous les 1 ml
par des colliers adaptés et protégés contre les UV. Chaque câble sera correctement repéré tout au long de son
parcours, à chaque franchissement de mur ou plancher, à ses tenants et aboutissants,
- il sera prévu 2 chemins de câbles indépendant pour le cheminement des câbles courants faibles et courants forts.
• Sous goulotte :
Les systèmes pour distributions électriques et courants faibles devront être sans halogène, répondre aux normes et être
titulaires de la marque NF.
Tous les constituants tel qu socles, séparateurs de circuits, dispositif de séparation des câbles, couvercle, adaptateurs
pour recevoir les appareillages seront compris dans le système.
Les éléments de raccordement tels que les angles, jonctions, dérivations, et tous les accessoires seront compris pour
un système complet en parfait état de finition.
la goulotte comprendra 2 compartiments et aura une réaction au feu M1.
Localisation : pour le TGBT.
Localisation:
Selon plans PRO :
- pour l'ensemble de l'appareillage et des appareils des locaux du rez de chaussée et en combles,
- pour l'ensemble des éclairages et du matériel extérieur.
9.2.3.4.3 Alimentation VMC simple flux
Alimentation groupe VMC

Fourniture et pose depuis le TGBT :
• circuit d'alimentation triphasé en câble U1000 R2V avec protection, fourreaux, goulottes ou moulures PVC selon
le cas, y compris boîtier de coupure de proximité et de raccordement étanche en attente,
• le raccordement sur l'attente de l'électricien est à la charge du lot fournissant l'appareil,
• comprend la protection en tête.
Alimentation bouches
• Circuit d'alimentation en câble U1000 R2V avec protection, fourreaux, goulottes ou moulures PVC selon le cas,
filerie 2 x 1,5 mm² (phase+neutre) pour les bouches VMC, y compris boîtier de raccordement étanche en attente.
• Le raccordement sur l'attente de l'électricien est à la charge du lot fournissant l'appareil.
Coupure de proximité
Fourniture et pose d'interrupteur-sectionneur en coffret calibré à la puissance du groupe VMC.
Référence : TeSys VARIO ou techniquement équivalent
Fonction : produit Interrupteur-sectionneur d'arrêt d'urgence intégré
Niveau de performance : Hautes performances
Type de commande : Poignée rotative rouge
Degré de protection IP IP65
Localisation:
Selon plans PRO : depuis le TGBT jusqu'au groupe VMC en combles
9.2.3.4.4 Alimentation VMC double flux
Alimentation groupe VMC

• circuit d'alimentation triphasé en câble U1000 R2V avec protection, fourreaux, goulottes ou moulures PVC selon
le cas, y compris boîtier de coupure de proximité et de raccordement étanche en attente,
• le raccordement sur l'attente de l'électricien est à la charge du lot fournissant l'appareil,
• comprend la protection en tête.
Alimentation bouches et capteurs

filerie 2 x 1,5 mm² (phase+neutre) pour les bouches VMC, y compris boîtier de raccordement étanche en attente.
Fourniture et pose d'interrupteur-sectionneur en coffret calibré à la puissance du groupe VMC.


Localisation:
Selon plans PRO : depuis le TGBT jusqu'au groupe VMC double flux en combles
9.2.3.4.5 Alimentation unité extérieure PAC
Alimentation PAC
• Circuit d'alimentation triphasé en câble U1000 R2V avec protection, fourreaux, goulottes ou moulures PVC selon
le cas, y compris boîtier de coupure de proximité et de raccordement étanche en attente.
• comprend la protection en tête
Fourniture et pose d'interrupteur-sectionneur en coffret calibré à la puissance de la PAC.
Localisation:
Selon plans PRO : depuis le TGBT jusqu'à proximité de la PAC sur les directives du lot CHAUFFAGE - VENTILATION
9.2.3.4.6 Alimentation unités intérieures PAC
Alimentation chaudière
filerie 3 conducteurs (phase+neutre+terre), y compris boîtier de coupure de proximité et de raccordement étanche
en attente.
Fourniture et pose d'interrupteur-sectionneur en coffret calibré à la puissance de la chaudière.
Référence : TeSys VARIO ou techniquement équivalent.
Fonction : produit Interrupteur-sectionneur d'arrêt d'urgence intégré.
Niveau de performance : Hautes performances.
Type de commande : Poignée rotative rouge.
Degré de protection IP IP65.
Localisation:
Selon plans PRO : depuis le TGBT jusqu'à proximité des unités intérieures sur les directives du lot CHAUFFAGE -
VENTILATION
9.2.3.4.7 Alimentation production d'eau chaude

filerie 3 conducteurs (phase+neutre+terre) pour le ballon d'eau chaude, y compris boîtier de coupure de proximité
et de raccordement étanche en attente,
• comprend la protection en tête et le contacteur jour/nuit
• Le raccordement sur l'attente de l'électricien est à la charge du lot PLOMBERIE,
Localisation:
Selon plans PRO : depuis le TGBT jusqu'au chauffes-eau dans l'Office
9.2.3.4.8 Alimentation volets roulants


filerie 3 conducteurs (phase+neutre+terre) pour les alimentations des stores d'occultation, y compris boîtier en
attente de proximité et de raccordement.
• Passage des fourreaux entre les caissons des volets roulants et les interrupteurs de commande à la charge du
présent lot.
• Le raccordement sur l'attente de l'électricien est à la charge du lot MENUISERIE ALU - PVC.
• Les interrupteurs de commande sont à la charge du lot MENUISERIE ALU - PVC.
Localisation:
Selon plans PRO : Volets roulants : pour châssis OB1, OB2 et OB3 (voir CCTP lot MENUISERIE ALU - PVC)
9.2.3.4.9 Alimentation sèche-mains

• Le raccordement sur l'attente de l'électricien est à la charge du lot PLOMBERIE.
• comprend les protections en tête
Localisation:
Selon plans PRO : depuis le TGBT jusqu'aux 2 sèche-mains dans le WC PMR et le WC petits
9.2.3.4.10 Alimentation alarme incendie

• Le raccordement sur l'attente de l'électricien est à la charge du lot PLOMBERIE.
Localisation:
Selon plans PRO : depuis le TGBT jusqu'a la centrale incendie (Type 4)
9.2.3.4.11 Alimentation mobilier de l'Office

• Circuits d'alimentation triphasé ou monophasé selon les appareils, en câble U1000 R2V avec protection,
fourreaux, goulottes ou moulures PVC selon le cas, y compris boîtier en attente de proximité et de raccordement.
• Le raccordement sur l'attente de l'électricien est à la charge du lot MOBILIER DE CUISINE.
• A comprendre au présent lot les boîtiers de coupure de proximité pour les appareils de réchauffage (four,
plaques), et d'extraction (hotte).
Appareils à alimenter :
- Lave vaisselle : 400V Tri+N+T P : 12,8 kW
- Four de remise et maintien en température : 400V Tri+N+T P : 9,0 kW
- Adoucisseur d'eau froide : 230V MONO P : 0,01 kW
- plaques électriques : 230V MONO P : 4,6 kW
- Hotte monobloc : 230V MONO P : 0,3 kW
- Variateur électronique digital : 230V MONO P : 0,01 kW
- Armoire positive : 230V MONO P : 0,33 kW
- Fontaine à eau : 230V MONO P : 0,28 kW
Localisation:
Selon plans PRO : pour l'ensemble du mobilier de l'Office selon CCTP lot MOBILIER DE CUISINE.
9.2.3.5 APPAREILLAGE
L'appareillage (inters, poussoirs, prises, etc...) sera du type LEGRAND ou équivalent, encastré ou applique selon la
localisation et le support et fixé par vis.
En cas de cloisons ou doublages placo, les boîtiers d'appareillage devront être étanche et du type cloisons sèches.
Les organes de commande d'éclairage dans les locaux aveugles devront être munis de voyant lumineux.

L'appareillage sera dans la gamme:

- CELIANE pour l'appareillage classique
- PLEXO pour l'appareillage étanche
Couleur au choix de l'Architecte
Pose en encastré dans les cloisons neuves ou apparent si impossibilité technique, selon la localisation et le support,
compris saignée, gaine, filerie, rebouchage de même nature que le support.
Hauteur d'implantation de l'appareillage:

- Niveau de référence = Sol fini
- Interrupteur, va et vient, bouton poussoir = 1,10 m
- prise courant fort = 0,40 m ou entre 0,90 et 1,30 selon localisation
- prise courant faible = 0,40 m ou entre 0,90 et 1,30 selon localisation
Normes PMR:
Toute commande sera située à une hauteur comprise entre 0,90 m et 1,30 m, et distance de 0,40 m minimum d'un
angle pour l'accessibilité des personne en fauteuil roulant.
Note:
- L'appareillage sera monté encastré dans des boîtiers étanches pour plaque de plâtre ou à sceller selon le support. La
pose et le scellement est à la charge du présent lot.
- Les commande d'éclairage des locaux aveugles seront équipés de voyant lumineux.
Appareillage classique:
- Marque: LEGRAND ou techniquement équivalent
- Série: CELIANE
- Plaque: blanc
- Enjoliveur: blanc
- Pose: encastré
- Note: Plaque multi-commande ou bloc nourrice pour l'appareillage groupé (les plaques simples
superposées ou juxtaposées sont interdites)
Appareillage étanche:
- Marque: LEGRAND ou techniquement équivalent
- Série: PLEXO
- protection: IP66
- Accessoire: éclisse de protection pour les prises de courant
- Pose: encastré ou apparent selon le cas
9.2.3.5.1 PC 2 x 16 A + T
Localisation:
Selon plans PRO et plan d'électricité : pour l'ensemble des locaux selon localisation
9.2.3.5.2 PC 32 A + T
Localisation:
9.2.3.5.3 PC 3 P + N + T
Localisation:
9.2.3.5.4 PC étanche 2 x 16 A + T
De type PLEXO de chez LEGRAND ou équivalent.

- PC 16 A - 250 V
- IP 55 - IK 07
- connexion à bornes automatiques
- 2 P + T avec éclips de protection
- couleur Blanc

Localisation:
9.2.3.5.5 PC étanche 3 P + N + T
De type LEXO de chez LEGRAND ou équivalent, en saillie

- IP 55 – IK 07
- connexion à bornes automatiques
-3P+N+T
- couleur blanc
Localisation:
9.2.3.5.6 Interrupteur S-A
Note : appareillage à voyant dans toutes les pièces aveugles
Localisation:
9.2.3.5.7 Interrupteur V-V
Localisation:
9.2.3.5.8 Bouton-poussoir
Localisation:
9.2.3.5.9 Détecteur de présence
Détecteur de mouvement autonome type LEGRAND, MOSAIC ECO 1 ou ECO 2, étanche ou non selon localisation, ou
techniquement équivalent.
- ECO 1 = détecteur pour pièce sans éclairage naturel
- ECO 2 = détecteur pour pièce avec éclairage naturel
Caractéristique:
- Détection infrarouge 360°, portée Ø8 m
- Hauteur recommandée de fixation : 2,50 m
- 3 fils avec neutre
- IP 41
- Seuil de luminosité : 5 à 1275 lux
- Temporisation réglable de 5 s à 30 minutes
- Consommation 0,5 W en veille
- Distance optimale entre 2 détecteurs : 6 m
- Fixation en faux plafond avec griffes ou dans une boîte Batibox profondeur 50 mm
- Allumage et extinction automatiques
- Réglage manuel par potentiomètre du seuil de luminosité et de la temporisation
Localisation:
9.2.3.6 LUSTRERIES
L'étude à la charge de l'entreprise sera réalisée en tenant compte des niveaux d'éclairement suivant, pour permettre de
respecter les normes d'accessibilité aux handicapés. Le dispositif d'éclairage artificiel devra permettre d'assurer des
valeurs mesurées au sol d'au moins :

- 20 lux pour les cheminement extérieur PMR,

- 100 lux pour les circulations intérieures horizontales,
- 150 lux pour les escaliers,
- 100 lux à l'intérieur de chaque local.
Lorsque la durée de fonctionnement du système d'éclairage est temporisée, l'extinction devra être progressive. Dans le
cas d'un fonctionnement par détection de présence, la détection devra couvrir l'ensemble de l'espace concerné et deux
zones de détection devront obligatoirement se chevaucher. Pour les locaux ayant une gestion automatique de
l'éclairage, toute défaillance du système devra entraîner ou maintenir le fonctionnement de l'éclairage normal.
Les organes de commande d'éclairage dans les locaux aveugles devront être munis de voyant lumineux.
Dans le cas de fixation en faux plafond, les suspentes des luminaires encastrés seront indépendant de l'armature des
faux plafonds et directement fixées sur la dalle ou la charpente supérieure.
L'entreprise devra le remplacement à ses frais des plaques de faux plafond en cas de détérioration lors de la pose des
luminaires.
La découpe des plaques est à la charge du présent lot.
L'entreprise du présent lot devra prévoir les pots dans les faux plafonds pour éviter le surchauffement de l'appareil.
Les calcul d'éclairement devront tenir compte d'un facteur de dépréciation de 1,25 et de 1,50 dans les locaux humides
et poussiéreux.
Les niveaux d'éclairement requis comme base de calcul seront pris sur le plan utile après 500 h de fonctionnement et
mesurés à 85 cm du sol :
- dégagement: 100 lux
- rangement, stockage: 100 lux
- sanitaires: 150 lux
- Salle 1 et 2: 300 lux
- Salle multi-activités: 300 lux
- Salle multimédia: 300 lux
- cheminement extérieur et parc de stationnement PMR: 20 lux
La note de calcul d'éclairement sera réalisée par l'entreprise titulaire du présent lot et fournies au bureau de contrôle et
à l'architecte avant toutes réalisation.
9.2.3.6.1 Luminaire int A : Spot LED encastré 190 mm
Référence = LADY LIGHT - Encastrés DLP - 038 224 G1

ou techniquement équivalent
Type: Encastré DLP

Dimension: Ø 190 mm
Puissance: 25 W
Puissance Lumineuse: 2500 Lm
Température: 3000K
Angle: 100°
IRC: > 82
Classe Énergétique: A+
Protection corps: IP44
Protection choc: IK05
Classe: Classe II
Couleur du cadre: Blanc
Matériel: Aluminium
Driver: Dimmable triac
Montage: En encastré en plafond modulaire 600 x 600
Accessoires: - Câble de sécurité
Localisation:
Selon plans PRO, plan Faux plafonds / électricité : pose encastrée en dalle 60x60 :
- WC petits (2 unités)
- WC PMR (2 unités)
9.2.3.6.2 Luminaire int B : Panneau LED 600x600 encastré
Référence = LADY LIGHT - PANNEAU PPB 600X600 - 034 622 G1

Type: Panneau LED
Dimension: 595 x 595 x 9 mm
Puissance: 28 W

Température: 3000K
Angle: 120°
IRC: > 82
Classe Énergétique: A++
Classe: Classe II
Matériel: Aluminium & Polycarbonate
Driver: Standard
Montage: Encastré en plafond modulaire 600 x 600
Accessoires: - Câble de sécurité
Localisation:
Selon plans PRO, plan Faux plafonds / électricité et étude de l'entreprise : pose encastrée dans le plafond dalles 60 x
60 :
- Salle de restauration (8 unités)
- Vestiaire (2 unités)
9.2.3.6.3 Luminaire int C : Plafonnier étanche LED
Plafonnier LED étanche
Type: Plafonnier LED étanche

Puissance: 28 W
Température: 4000K
Tension: 220 V
Couleur : Gris
Matériel: Acier
Optique: polycarbonate
Faisceau: 110°
Montage: En applique au plafond
Localisation:
Selon plans PRO, plan Faux plafonds / électricité et étude de l'entreprise : pose en applique au plafond :
- Office (3 unités)
- Rangement (1 unité)
- Préau existant (2 unités)
- Local VMC en comble (1 unité)
9.2.3.6.4 Luminaire ext F : Hublot LED Blanc
Référence = LEGRAND - SARLAM - Hublot Chartres Essentiel standard blanc,

Type: Hublot LED
Dimension: Ø 300 mm
Puissance: 10 W
Température: 4000K
Classe: Classe II
Matériel: diffuseur et corps en polycarbonate
Montage: en applique en plafond ou en mur
Localisation:
Selon plans PRO, plan Faux plafonds / électricité et étude de l'entreprise :
- pose en applique au dessus de la porte d'accès extérieur de l'Office - Façade Ouest (1 unité)
- pose en applique sur le mur de clôture en bas de rampe d'accès à l'Office - Façade Nord (1 unité)
- pose en applique au dessus de la porte de secours de la salle de restauration - Façade Sud (1 unité)
9.2.4 COURANT FAIBLE

9.2.4.1 INFORMATIQUE - TELEPHONIE
RÉSEAUX DE COMMUNICATION
Le présent appel d’offre a pour objet la fourniture et la pose du matériel, du câblage, fourreaux, pour la création de
réseaux informatique et téléphonique dans les locaux impactés par le projet.
Origine de l'installation :
L'origine de l'installation sera la réglette posée par le concessionnaire dans le TGBT.
Les fourreaux aiguillés intérieurs et extérieurs sont à la charge de l'entreprise titulaire du présent lot.
Les tranchées extérieures sont à la charge du lot MACONNERIE (voir ce lot)
Généralités :
L'entreprise titulaire du présent lot devra prévoir la fourniture et la pose de l'ensemble du matériel pour la création d'un
réseau téléphonique et informatique comprenant :
- réseaux, fourreaux de toutes natures
- câbles de distribution
- appareillage
- raccordement et recette
Note : le matériel actif est hors lot et à la charge du Maître d'ouvrage ou de l'exploitant (switch, postes
téléphoniques et informatiques, autocommutateur, etc..)
Prises :
Les prises téléphoniques et informatiques seront de type RJ45 de même série que l'appareillage. Toutes les prises
téléphoniques et informatiques devront être repérés par un étiquetage inaltérable, identique en amont et en aval.
Réseaux informatique :
Le réseau câblé devra être capable de supporter un débit de 1 Gb/s sur 90 m maximum.
Le câblage sera réalisé en câble blindé pair par pair et écrantés 4 paires torsadées écrantées catégorie 6A avec gaine
sans halogène.
Les réseaux de distribution seront réalisés par câbles catégorie 6A avec gaine sans halogène:
- marque : Gigamédia ou techniquement équivalent
- catégorie : 6A
- blindé : 4 paires par paires torsadées
- gamme de fréquence : 0 à 550 MHz
- impédence : 100 oméga
- blindage : ruban aluminium, polyestère par paire et fil de continuité
- gaine : LSOH
- NVP : 74%
- conducteur cuivre : 23 AWG
Principe de cheminement :
Tous les liens cuivre chemineront dans les chemins de câbles dédiés aux courants faibles. En dehors de ces chemins
de câbles, une protection de câbles (tubes, gaines, goulotte PVC, plinthe, etc...) sera obligatoirement employée jusqu'à
la descente vers les prises.
Lorsque les chemins de câbles suivent un parcours parallèle à celui des câbles d'alimentation électrique, les 2 chemins
seront éloignés d'une distance minimum de 30 cm.
Les chemins de câbles seront écartés des sources importantes de parasites et de pollution électromagnétique.
Recettage :
Après l'installation et les essais, il sera fourni un cahier de mesure du précâblage :
- fiches délivrées par l'outil de test (1 fiche par test)
- fiche récapitulative de l'ensemble des tests
Normes :
- Tenue au feu
- Conformité IEC 60332-3 catégorie C
- Matériaux sans halogène conformément à IEC 60754-2
- Vitesse de propagation (c) = 0,8

9.2.4.1.1 Fourreaux de liaison principale
Depuis le poteaux en limite de propriété, prévoir au présent lot la fourniture et pose de 2 tube PVC NF LST Ø45 rigides
destiné aux lignes souterraines de télécommunications. jusqu'au TGBT à créer dans le placard du Vestiaire.
A la charge du présent lot:

- la fourniture et la pose des fourreaux rigides entre le TGBT et le poteau en limite de propriété,
- le grillage avertisseur de couleur normalisée vert,
- les tranchées intérieures sous dallage, et le remblaiement.
A la charge du lot MACONNERIE:

- les tranchées extérieures, le sablage et le remblaiement.
- les réservations en fondations, terre-plein et dallage, les calfeutrements.
Localisation:
Selon plans PRO : Alimentation principale depuis le coffret à poser en limite de propriété (proche du transformateur)
jusqu'au TGBT dans le Vestiaire
9.2.4.1.2 Prises RJ 45 informatique et téléphonie
Avant tout raccordement ou branchement, l’entreprise devra avoir le principe de câblage, croisé ou non-croisé, à voir
avec le du Maître d’ouvrage.
Les prises seront du type RJ45 de même série que l'appareillage électrique. Chaque prise pourra être utilisée
indifféremment pour le téléphone ou l'informatique. Toutes les prises téléphoniques et informatiques devront être
repérés par un étiquetage inaltérable, identique en amont et en aval.
Comprend la fourniture et la pose :

- des fourreaux intérieurs depuis le point d'arrivé jusqu'aux prises (en pose encastrée),
- le câblage de catégorie 6A
- les prises RJ45
- le recettage
Localisation:
Selon plans PRO, plan Faux-plafonds / électricité : Office (2 RJ 45)
9.2.4.2 SECURITE INCENDIE
Les installations devront répondre à la réglementation en vigueur et aux normes concernant les établissements
recevant du public.
Les installations de sécurité seront des éclairages de balisage. l'établissement ne dispose pas de source de
remplacement. L'éclairage de sécurité d'évacuation sera de type par blocs autonomes (BAES)
Classement de l'établissement : 5ème catégorie de type N.
9.2.4.2.1 Alarme type 4
Centrale d'alarme de type 4, filaire.

L'entreprise devra une étude complète à sa charge pour une conformité de l'alarme incendie. Il remettra son étude avec
son offre lors de l'appel d'offre et ne saura prévaloir de travaux supplémentaires en cours de chantier.
1. GÉNÉRALITÉS
L’équipement d’alarme type 4 sera composé :
• d'une centrale d'alarme
• de déclencheurs manuels près de chaque issue (DM)
• de diffuseurs sonores audibles en tout point (DS)
• de diffuseurs lumineux (DL)
• de blocs autonomes de sécurité (BAES)
• de blocs d'ambiance (BAA)
• bloc portable
• Télécommande
L'entreprise du présent lot aura à sa charge, la reprise sur l'existant du réseau de sécurité suivant la description
ci-dessous.

Selon la réglementation en vigueur, l'éclairage de sécurité répondra aux objectifs suivants :

• Éclairer les circulations,
• Permettre une reconnaissance des obstacles,
• Signaler les issues et cheminements pour procéder à l'évacuation des locaux,
• Permettre l'intervention du personnel de sécurité,
• L'éclairage de sécurité sera réalisé par des blocs de secours NP 45 Lumens pour l’évacuation et NP 300 Lumens
pour l’ambiance, et par bloc phare 2000lm :
∗ avec inscriptions « SORTIE » sur fond vert, et flèche suivant le cas.
∗ étanche pour les locaux à environnement humide.
∗ portatif pour les locaux techniques, marque URA ou similaire en chaufferie, sous-station, TGBT etc.
• Les blocs de balisage seront installés aux issues des salles, et dégagements ainsi qu'à tous les changements de
direction, à chaque obstacle. L'éloignement entre 2 blocs de balisage, ne devra pas excèder 15 mètres.
Câblage:
• Boucles de commande d'alarme générale = Câble CR1, 1 paire, 1,5 mm²
• Déclencheur manuel = Câble CR2, 1 paire, 8/10e sans écran
• Flash lumineux = Câble CR1, 1 paire, 1,5 mm² sans écran
• Télécommande = Câble CR1, 1 paire, 1,5 mm² sans écran
• Compris fourreaux, goulottes, chemins de câbles, et mise en service
Coupure de ventilation: (Voir chapitre spécifique ci-dessous)
Coupure électrique générale: (Voir chapitre spécifique ci-dessous)
2. CENTRALE D'ALARME TYPE 4

La centrale d’alarme type 4 est doté d’un avertisseur sonore émettant le son normalisé d’évacuation.
L'entrepreneur du présent lot, après s'être rendu sur site lors de la visite, devra prendre en compte toutes les
contraintes existantes pour un parfait fonctionnement dans les normes en vigueur.
Il comprendra dans son offre une nouvelle centrale si il estime devoir la remplacer.
Dans le cas de remplacement, le tableau d’alarme retenu sera alimenté en 230 V et doté d’une à deux boucles de
déclencheurs manuels (DM) et d’une sortie pour dispositifs d’évacuation, diffuseurs sonores (DS) et diffuseurs lumineux
(DL). Il sera aussi équipé d’un contact auxiliaire RCT pour y raccorder les Blocs Autonomes (BAES).
La centrale d’alarme sera doté d’une autonomie d’au moins 72H pour palier à toute absence secteur.
Elle s’auto-testera périodiquement, permettant ainsi de déceler et de signaler sur l’Interface Homme/Machine du produit
tout défaut de fonctionnement, notamment une capacité batterie trop faible pour assurer une évacuation en toute
sécurité.
La centrale d’alarme type 4 devra être installé hors d’atteinte du public (hauteur mini : 2,25 m du sol).
3. BLOC AUTONOME DE SECURITE (BAES)

Les blocs autonomes de sécurité seront conformes aux normes NF C 71-800 pour la fonction évacuation, NF C 71-801
pour la fonction anti-panique, NF performance UTE 71-820 homologués norme européenne (EN 60 59 82 – 22) non
permanent, secteur prèsent, et équipés d’un bloc batterie interchangeable sont prescrit pour cet établissement afin d’en
faciliter la maintenance.
• Bloc autonome de balisage et changement de direction : efficacité lumineuse 45lm, autonomie 1h
• Bloc autonome d’ambiance pour les salles > à 100m² - 5 lumens/m² : efficacité lumineuse 300lm, autonomie 1h.
• Bloc phare : efficacité lumineuse 2000lm.
Au-dessus des portes de sortie, les blocs seront munis d’étiquettes autocollantes normalisées « sortie », « sorties de
secours ».
Les blocs de secours dits de balisage seront semi-encastrés et munis d’étiquettes autocollantes directionnelles.
Bloc d’évacuation SATI de base 45lm IP41 IK07 CL2 réf. 111 001 ou techniquement équivalent,
Bloc d’évacuation étanche SATI de base 45lm IP65 IK10 CL2 réf. 956 452 ou techniquement équivalent,
• Lampe portative BPI 100 IP44 classe I réf. 953 375,
Note : Pour les locaux non chauffé, des blocs de secours étanches seront installés
4. ÉCLAIRAGE D'AMBIANCE (BAA)

Il devra assurer un minimum d'éclairement pour éviter la panique et devra répondre aux 3 impératifs suivants :
• éclairage minimum :
∗ 5 lumens par m² au ras du sol
∗ 2 point lumineux au minimum par local
• l'espacement entre 2 points lumineux ne devra pas excéder 4 fois leur hauteur d'installation, avec un minimum de 2
blocs par local
• hauteur d'installation minimale de 2,25 m
Bloc d’ambiance étanche SATI de base 400lm IP65 IK08 CL2 réf. 956 538 ou techniquement équivalent.

5. DIFFUSEUR SONORE (DS)

Des diffuseurs sonores conformes aux normes NF EN 54-3, NF S 61-936 et certifiés CE DPC, seront installés en
nombre suffisant et répartis judicieusement sur la surface de l’établissement afin que le signal sonore d’évacuation
générale qu’ils émettent soit audible en tout point du bâtiment.
Ils devront être installés hors de portée du public (hauteur minimum : 2,25m du sol). Dans les locaux humides ou à
risque de projection d’eau, des DS étanches IP65 seront installés.
6. DIFFUSEUR LUMINEUX (DL)

Des diffuseurs lumineux conformes aux normes NF EN 54-23 seront installés dans tout local ou recoin de
l’établissement où une personne sourde ou malentendante peut se trouver isolée. Le signal lumineux émis sera de
couleur rouge conformément à la norme NF S 61-936. Pour les locaux humides ou avec risque de projection d’eau, on
utilisera un diffuseur lumineux étanche IP65. Ils devront être installés hors de portée du public (hauteur minimum : 2,25
m du sol).
7. DÉCLENCHEUR MANUEL (DM)

Déclencheurs manuels (DM) conformes aux normes NF EN 54-11, NF S 61-936 et certifiés CE DPC, seront installés en
mode de fixation saillie. Les DM utilisés seront dotés d’une membrane réarmable. Dans les locaux à risque de
projection d’eau, des DM étanches IP67 seront utilisés. Les DM seront installés à proximité immédiate de
chaque issue et à chaque croisement entre une circulation verticale et une circulation horizontale (autrement dit à
proximité de chaque escalier). Ils seront fixés à une hauteur comprise entre 0,90 m et 1,30 m de telle sorte qu’une
personne en fauteuil roulant puisse les atteindre et les actionner. Ils devront rester visibles et accessibles en
permanence.
Attention : les DM devront être implantés à + de 40 cm d’un angle rentrant : accessibilité aux personnes
handicapées
8. BLOC PORTABLE :
Un bloc portable sera posé dans le tableau électrique :
∗ Référence produit KAUFEL, EDF 100 L ou techniquement équivalent
∗ Alimentation secteur 230V -10%+6% 50/60hz
∗ Eclairage de sécurité 1 Led 1W blanche
∗ Flux assigné 45 lm / 3h 100lm/ 1h
∗ Autonomie 1 à 3 heures selon position interrupteur
∗ Température d'utilisation -10°C / +40°C
∗ Dimensions 240 x 138 x 60 mm (L x l x P)
9. TELECOMMANDE :
Un boitier de télécommande sera installé dans la tableau général basse tension.
Elle sera réalisée par une télécommande sans polarité et assurera la mise au repos et le réallumage à distance, et
permettra d'effectuer les tests des blocs. Elle devra également disposer d'une fonction "test SATI" vérifiant en une seule
action l'état de l'ensemble des blocs autonomes.
De marque KAUFEL, de type BT 4000, ou techniquement équivalent.
10. CANALISATION :
A la charge du présent lot, elles seront de même nature que les alimentations lumière.
Localisation:
Selon plans PRO : pour l'ensemble du projet
9.2.4.2.2 Coupure de ventilation
En dehors des dispositifs marche/arrêt des ventilateur, l'arrêt de ceux-ci doit pouvoir être obtenu manuellement, en cas
d'urgence, depuis un seul emplacement directement et facilement accessible de l'extérieur du bâtiment ou du hall
d'accès de l'établissement. Cette commande d'arrêt d'urgence doit être clairement identifiée et indépendante de la
gestion technique centralisée (Article Ch 34 du Règlement de sécurité contre les risques d'incendie et de panique dans
les établissements recevant du public (ERP)).
La ventilation mécanique, ne participant pas au désenfumage, devra âtre coupée par un boitier d'arrêt d'urgence avec
réarmement par clé. Ce boitier devra être correctement indiqué et repéré par un étiquette gravée et fixée à proximité.
Localisation:
Pour la ventilation mécanique simple flux et double flux du projet

9.2.4.2.3 Coupure électrique générale
Le ou les dispositifs nécessaires pour permettre la mise hors tension générale de l'installation électrique de
l'établissement doivent être inaccessibles au public et faciles à atteindre par les services de secours et d'incendie. Ils ne
doivent pas couper l'alimentation des installations de sécurité.
La coupure sera installée de façon à être facilement atteinte en partant de la voie publique et sera implantée dans un
lieu protégé du public.
Localisation:
Dans le Vestiaire, pour l'ensemble du Bâtiment
9.2.4.2.4 Coupure d'urgence et de proximité
Il sera prévu par l’entreprise titulaire du présent lot, un organe de coupure de proximité pour les appareils électriques de
cuisson installés dans l'Office.
Localisation:
Selon plans PRO et étude de l'entreprise : pour tous appareils de l'Office : four, plaques, ballon ECS, hotte, etc...
9.2.4.2.5 Alarme technique
Tableau d'alarmes techniques conforme au code de la construction article R 123-10, il sera alimenté 230V, batterie 9V
continue incorporée, équipé de 10 directions, marque préconisée CHUBB ou équivalent.
• Équipements
• Voyant défaut,
• Bouton test lampe,
• Chargeur batterie,
• Ronfleur,
• Bouton arrêt ronfleur,
• Bouton acquittement défaut,
• Commutateur permettant contact d'alarme NO ou NF.
• Récapitulation des Alarmes Techniques
L'entreprise devra la liaison électrique sous tube encastré depuis chaque contact 0-F laissé en attente par les différents
corps d'état, ainsi que les câbles de report de synthèse.
Prévoir une ligne téléphonique entre le répartiteur téléphone et l’armoire alarme pour le câblage ultérieur d’un
transmetteur.
Localisation:
A proximité du TGBT :
- pour le groupe VMC simple flux
- pour le groupe VMC double flux
- pour la PAC
9.2.5 DIVERS
9.2.5.1 Rapport de vérification des installations électriques - Consuel
A la charge du présent lot :

- Les frais d'un organisme de contrôle agréé nécessaire à l'obtention du certificat de vérification des installations
électriques pour l'obtention du certificat CONSUEL.
- La fourniture et les frais d'obtention du CONSUEL sont également à la charge du présent lot. Ce dernier devra être
présenté au Maître d'œuvre et au Maître d'ouvrage 15 jours avant la réception des travaux.
Essai de fonctionnement des installations électriques

L'entreprise devra effectuer avant réception, les essais et vérifications prévus conformément aux prescriptions définies
dans l'attestation d'essai de fonctionnement "installation électrique".
Les résultats de ces essais seront inscrits et consignés sur des procès-verbaux établis suivant le modèle de fiche de
saisie disponible sur le site de Agence Qualité Construction : www.qualiteconstruction.com.
Ces documents seront adressés au Maître d'Ouvrage, au Maître d'Oeuvre et au Bureau de Contrôle.
Localisation:
Pour l'ensemble des ouvrages du présent lot étendu aux ouvrages annexes des autres corps d'état dans la limite du
CCTP.

9.2.5.2 Dossier DOE
Est à la charge de l’entreprise du présent lot, la fourniture des DOE, sous format papier en 3 exemplaires et 2 CD-ROM
au format PDF, comprenant :
- les plans cotés avec appareillage, boîtes de dérivation, repérage des circuits électriques, courants forts et faibles,
- le schéma des armoires,
- les synoptiques courants faibles, mesures, etc,
- les notices techniques des matériels installés (luminaires, chauffage, références sources, etc),
- le rapport de vérification des installations électriques.
Localisation:
9.3.1 PSE N°1 : ALARME INTRUSION
La détection intrusion assurera la protection de l'ensemble du bâtiment. Les alarmes seront transmises par une ligne
GSM et RTC.
Tous le matériel installé sera garanti 1 an à dater du transfert de propriété.
Le système sera de marque notoirement connu.
Comprend :
- la fourniture, la pose et la mise en service,
- le matériel,
- la protection au TGBT,
- les alimentations et lignes sous fourreaux et chemins de câbles,
- la formation au maître d'ouvrage
9.3.1.1 Centrale et clavier
Centrale :
Unité centrale dans un boitier métal, référence : I-ON40H de chez COOPER ou techniquement équivalent.
Zones : 30 Radio et 10 filaires en natif, extnsible à 80.
Partitions : 4 partitions indépendantes avec zones communes ou mise en service totale associée à 3 partielles.
Utilisateurs : code à 4 chiffres, Badge, télécommande et émetteur panique pour chaque utilisateurs
Sorties programmables : une sortie conract relais, une sortie tension 500 mA, 12 sorties 50 mA sur connecteur, 10
sorties radio.
Extension Bus : jusqu’à 20 périphériques : extensions de zone et claviers.
Sirène intérieure : une sortie haut parleur pour 9040, 4 sirène radio intérieures max.
Sirène extérieure : sortie filaire et alimentation dédiée, 4 sirène radio extérieures max.
Transmissions en SIA IP via le port Ethernet : Email + images via le port Ethernet.
Transmetteur vocal et télésurveillance en RTC et GSM.
Alimentation 1 A, 650mA disponible pour les périphériques.
Configuration par claviers filaire ou radio, logiciel via USB et Web serveur.
Batterie 12V 7Ah.
Dimensions 384 x 245 x 94mm
Poids 2.2kg
Température -10°C à 55°C
Localisation : la centrale sera située dans le PL du TGBT.
Clavier de commande
Clavier intérieur rétro-éclairé avec boitier de commande, affichaue LCD, lecteur de badge.
Référence : I-KP01 de chez COOPER ou techniquement équivalent et compatible avec le système.
Bouton de mise en service rapide.
Touche agression.
Dimension : 160 x 120 x30 mm
localisation : à proximité de la porte d'entrée du Vestiaire
Module d'extension
Module d'extension bus filaire 10 zones
Référence : EXP-W10 de chez COOPER ou techniquement équivalent et compatible avec le système.

localisation : dans la centrale
Carte transmetteur
Carte enfichable transmetteur GSM, compris carte SIM.
L'abonnement mensuel sera à la charge de la commune.
Référence : I-GSM02 de chez COOPER ou techniquement équivalent et compatible avec le système.
localisation : dans la centrale
Logiciel et application
Logiciel de gestion et de prévention de type EATON SECURE CONNECT.
L'application utilisateur Eaton Secure Connect est un système de gestion de sécurité intelligent qui assure la protection
des personnes et des biens 24 heures sur 24, 7 jours sur 7. Des notifications sont envoyées directement sur le
smartphone ou la tablette de l'utilisateur afin de l'avertir de l'activité de son système et lui permettre de commander
celui-ci à distance et de recevoir en temps réel des images de l'événement à l’origine de l’alerte.
Localisation:
Selon localisation ci-dessus :
- la centrale sera située dans le PL du TGBT
- le clavier de commande : 1 à proximité de la porte d'entrée du Vestiaire et , à proximité de l'entrée de l'Office
9.3.1.2 Sirène d'alarme
Référence : SDR-WEXT-G3-OR de chez COOPER ou techniquement équivalent et compatible avec le système.

Sirène Extérieure + Flash Filaire.
Puissance sonore : 100 dB(A) à 1m
Dimensions : 290mm (h) x 277mm (l) x 80mm (P)
Consommation courant : 35mA au repos 225mA en alarme
Température de fonctionnement : -25°C à +60°C
Humidité maximum : 95%
Tension d'alimentation : 9V à 16VDC
IP : IP65
Autoprotection à l'ouverture et à l'arrachement
Temporisation interne Sélectable : 5 secs, 3 min, 15 min
Batterie : 1 x 7.2V Nickel Métal Hybride fournie avec la sirène
Localisation:
Installation en façade, hors de portée du public.
9.3.1.3 Détecteur volumétrique
Référence : CS-460 de chez COOPER ou techniquement équivalent et compatible avec le système.

Double technologie : hyperfréquence et infrarouge.
Portée réglable : 12 m, 90°
34 zones de détection sur 2 plans.
Compteur d'impulsion.
Filtre lumière blanche.
Compensé en température.
Dimension : 64 x 95 x 49 mm.
Localisation:
Selon plans PRO : tous locaux ayant une ouverture (porte ou fenêtre) sur l'extérieur :
- Salle de restauration, Vestiaire, Office
9.3.1.4 Contact d'ouverture
Référence : 460-FR de chez COOPER ou techniquement équivalent et compatible avec le système.

Contact magnétique en aluminium pour montage en saillie, auto-protégé.
Grade EN 50131-2-6 / RTC 50131-2-6 2
Classe d’environnement II
Materiel Aluminium
Montage en vue / à encaissement
Autoprotection anneau tamper intérieur
Sortie Alarme contact normalement fermé
Tension Max : 48 V

Courant Max. : 1 A
Puissance Maximale Commutable : 10 W
Temperature De Service -10°....+55°C
Degre De Protection IP43 IK04
Dimensions Partie Reed : 80 x 19,5 x 18 mm
Dimensions Partie Aimant : 80 x 18 x 17 mm
Poids Total 270 g
Localisation:
Selon palns PRO : sur chaque partie ouvrante de baie pour portes et fenêtres :
- Salle de restauration, Office, Vestiaire

Dossier n° 53120
LOT N°10
PLOMBERIE - SANITAIRES
LOT N°10 : PLOMBERIE - SANITAIRES
TABLE DES MATIERES

10.1.2 Normes et documents de référence 2
10.1.4 Conformité à la règlementation incendie 3
10.1.13.1 Classement de l'établissement 6
10.1.13.2 Conditions d'éxécution des travaux 6

10.2.1 DISTRIBUTION EF/ECS 10
10.2.1.1 Eau Froide (EF) 12
10.2.1.1.1 Alimentation principale 12
10.2.1.1.2 Alimentations secondaires 12
10.2.1.2 Eau Chaude Sanitaire (ECS) 13
10.2.2 PRODUCTION D'EAU CHAUDE 13
10.2.2.1 Chauffe-eau électrique 200 L 13
10.2.2.2 Mitigeur 13
10.2.3 RESEAUX EU/EV, VENTILATION, DECOMPRESSION 14
10.2.3.1 Réseaux EU / EV 14
10.2.3.2 Décompression de chutes 15
10.2.3.3 Condensats 15
10.2.4 APPAREILS SANITAIRES 15
10.2.4.1 Cuvette WC PMR au sol 16
10.2.4.2 Cuvette WC petits 16
10.2.4.3 Lavabo PMR 17
10.2.4.4 Lavabo collectif 17
10.2.5 DIVERS 18
10.2.5.1 Sèche-mains 18
10.2.5.2 Barre de relevage 18
10.2.5.3 Distributeur papier toilette 18
10.2.5.4 Patère 19
10.2.5.5 Poubelle murale 19
10.2.5.6 Distributeur de savon liquide 19
10.2.5.7 Renforts pour appareils sanitaires et accessoires 20
10.2.5.8 Etiquetage - Repérage 20
10.2.5.9 Rinçage - Désinfection 21

Le présent devis descriptif a pour objet les travaux de plomberie relatifs à la construction citée en objet.
- Connaissance du projet - Documents à fournir
- Normes et documents de référence - Études et plans d'exécution
- Condition d'établissement de la proposition - Dispositions transitoires pendant les travaux
- Conformité à la réglementation incendie - Réception - Garantie - Obligation de résultat
- Sécurité des personnes - Portée des plans et du CCTP - Prix du marché
- Mesures générales collectives d'hygiène et de sécurité - Mise en oeuvre des travaux
- Visite sur place - Sécurité des travailleurs
déceler.
10.1.2 Normes et documents de référence
Les ouvrages décrits dans le présent document devront répondre, sans exception ni dérogation, aux Normes et
Règlements applicables en FRANCE, dans leurs plus récentes parutions. Les travaux du présent lot consistent en
l'exécution des travaux de chauffage et ventilation. Ils seront conformes aux prescriptions du Cahier des Charges
applicables aux travaux et ouvrages annexes :
Documents, Normes :
NF EN 15161 - Équipement de traitement d'eau à l'intérieur des bâtiments
NF EN 15664-1+A1 - Influence des matériaux métalliques sur l'eau destinée à la consommation humaine
NF EN 512 - Produits en fibre-ciment - Tuyaux pression et joints
NF EN 639 - Prescriptions communes pour tuyaux pression en béton
NF EN 640 - Tuyaux pression en béton armé et tuyaux pression à armature diffusé (sans âme en tôle)
NF EN 641 - Tuyaux pression en béton armé à âme en tôle
NF EN 642 - Tuyaux pression en béton précontraint, avec ou sans âme en tôle
NF EN 806 - installations pour l'eau destinée à la consommation humaine à l'intérieur des bâtiments
NF P41-021 - Repérage du plomb dans les réseaux intérieurs de distribution d'eau potable
NF EN 1717 - Protection contre la pollution de l'eau potable dans les réseaux intérieurs
NF P43-015 - Robinets de puisage à soupape
NF P43-018 - Appareillage de contrôle sur site des ensembles protection sanitaire des réseaux d'eau potable
NF DTU 60.1 - Plomberie sanitaire pour bâtiments

NF DTU 60.11 - Règles de calcul des installations de plomberie sanitaire et d'eaux pluviales
NF DTU 60.2 - Canalisations en fonte - Évacuation d'eaux usées, d'eaux vannes et d'eaux pluviales :
NF DTU 60.31 - Canalisations en chlorure de polyvinyle non plastifié : eau froide avec pression
NF DTU 60.32 - Canalisations en polychlorure de vinyle non plastifié - Évacuation des eaux pluviales
NF DTU 60.33 Canalisations en polychlorure de vinyle non plastifié - Évacuation d'eaux usées et d'eaux vannes
NF DTU 60.5 Canalisations en cuivre - Distribution d'eau froide et chaude sanitaire, évacuation d'eaux usées, d'eaux
pluviales, installations de génie climatique.
• Code de la construction et de l'habitation

• Code du travail
• Règlement Sanitaire Départemental et Circulaires modificatives
• Règles Professionnelles UCH 24-79 relatives aux canalisations à l'intérieur des bâtiments
• Réglementation thermique:
• Textes réglementaires et législatifs
Liste non exhaustive.

10.1.4 Conformité à la règlementation incendie
Pour tous les ouvrages de son marché, entrant dans le cadre de la réglementation "sécurité incendie", l'entrepreneur
devra s'assurer en temps utile que tous les matériaux et matériels, ainsi que leur mise en oeuvre, répondent à ladite
réglementation pour la catégorie dans laquelle est classé le présent projet.
A toute demande du maître d'oeuvre, l'entrepreneur sera tenu de fournir dans un délai de huit jours maximum, les
procès-verbaux d'essais de réaction au feu établis par le CSTB ou par tout autre organisme agréé, pour tous matériaux
ou matériels et éléments fabriqués, concernés.
gestion et entretien des travaux définis dans le PGC.
A la consultation:

y a lieu.
- des Plans Particuliers de Sécurité et de Protection de la Santé (P.P.S.P.S.).
Avant la réception des travaux :

- les plans des ouvrages exécutés (plans de recollement).
- les schémas de fonctionnement des installations (schémas de principe).
- les essais et autocontrôle
- les instructions claires et précises de conduite et d'entretien du matériel et des installations, en langue française.
- les documentations techniques, en langue française, et adresses des fournisseurs du matériel mis en oeuvre.
- toutes indications utiles à la bonne marche de chaque appareil.
- les étiquettes signalétiques sur les appareils (en langue française).

concerné.
L'entrepreneur doit établir le dossier d'exécution, qui comprend les documents suivants :
• les plans de repérage et d'implantation des éléments de l'ouvrage,
• les plans d'exécution,
• les plans d'atelier et de chantier,
• les notes de calculs,
• les procédures de fabrication, de montage,
• les procès-verbaux d'essais d'étude et d'agrément,
• les fiches techniques et C.C.P.U. des matériaux utilisés,
• la description des techniques particulières, hors normes, mises en oeuvre pour respecter le Cahier des Charges.
visés,préalablement à l'exécution. Après la signature du marché, l'entrepreneur soumet à la Maîtrise d'Oeuvre, pour
Plans d'exécution
dossier et des indications fournis par la Maîtrise d'Oeuvre, en cohérence avec le tracé géométrique, la note de calculs
• la nomenclature et le repérage complets des éléments représentés,
• toutes les dimensions des éléments,
• les surcharges admissibles sur les divers éléments ou zones,
• toutes les sujétions de raccordement à l'interface avec d'autres corps d'état,
• tous les percements, réservations ou trémies pour les passages de gaines, conduits, canalisations des autres
corps d'état.


L'entrepreneur devra les dispositions transitoires assurant l'étanchéité et le clos de ses ouvrages et sur ordre de

Conditions de réception des travaux et préchauffage:

Le combustible et le courant électrique sont à la charge du Maître d'Ouvrage. La conduite du préchauffage, avant
réception des travaux, sera assurée aux soins et sous la responsabilité de l'entreprise de chauffage ainsi que la mise
hors gel de l'installation et la surveillance pendant la première année de garantie.
Essais de puissance:
La puissance des installations sera contrôlée en vérifiant que les températures promises sont bien obtenues, les locaux
étant secs, meublés et occupés suivant leur destination en régime continu de fonctionnement.
Les températures intérieures seront relevées au moyen de thermomètre à mercure au centre de la pièce, à une hauteur
de 1,50 m du sol.
Réception des installations:

• Réception des ouvrages
Cette réception est en principe unique pour l'ensemble des installations, elle ne peut pas être donnée après mise en
service partielle. Elle n'est délivrée que lorsque les installations sont complètement et strictement conformes au Cahier
des Charges, à l'exception des réglages de températures. Seront notamment vérifiés en présence du Maître d'Oeuvre
et Bureau de Contrôle:
♦ la qualité et la mise en oeuvre du matériel,
♦ l'étanchéité des installations,
♦ les sécurités et dispositifs d'alarme,
♦ le niveau sonore des installations,
♦ la précision et la bonne marche des contrôles automatiques.
L'entreprise devra fournir tout le matériel de mesure ainsi que le personnel qualifié pour effectuer ces contrôles.
• Visite de contrôle
La visite de contrôle aura lieu 1 an après la réception des ouvrages. Cette visite de contrôle aura pour but de contrôler
si toutes les imperfections relevées et si tous les essais sont satisfaisants.

exemplaires papiers + 1 exemplaire numérique sur clé USB ou CD-ROM, au format USB, comprenant :
♦ la nomenclature repérée des appareils,
♦ une notice de marche de contrôle et d'entretien des installations,
♦ un plan de tous les niveaux avec le repérage des installations,
♦ un schéma de principe avec détail des installations,
♦ un schéma des raccordements électriques,
♦ une notice descriptive indiquant les marques et adresses des fournisseurs, les matériels installés, le
numéro et la date de l'accusé de réception de commande adressé par le fournisseur,
♦ le repérage des tuyauteries avec anneaux aux teintes conventionnelles indiquant la nature du fluide et
flèches indiquant le sens du fluide,
♦ les plans de récolement.

L'entrepreneur devra désigner le responsable qualité intervenant sur le chantier, et chargé des auto-contrôles.

10.1.13.1 Classement de l'établissement
ERP : 5ème catégorie de type N
L'ensemble des installations sera exécuté suivant les plans, schémas, et descriptifs, et conformément à tous les
décrets, arrêtés, et normes en vigueur à la date de soumission.
Pour l'ensemble des installations, les décrets, règlements ou normalisation complétant ou modifiant les documents
susvisés qui seront publiés postérieurement à l'élaboration du présent Cahier des Clauses Techniques Particulières,
connus au jour de l'adjudication.
10.1.13.2 Conditions d'éxécution des travaux
Ordre de service
Coordination
- les travaux dans lesquels doivent être montées ses prestations sont suffisamment avancés et mis hors d'eau,
L'entrepreneur communiquera aux lots GROS-OEUVRE, MENUISERIE, SERRURERIE, PLATRERIE, etc..., à

l'Architecte et au Bureau de Contrôle, ses plans de réservations de tous les ouvrages à exécuter en collaboration.

définitif.
Relevé sur place


Dans le cadre des prescriptions du présent CCTP, le maître d'oeuvre aura toujours le droit de désigner la nature et la
qualités.
Pour tous les matériels et objets fabriqués, soumis à un agrément du CSTB, l'entrepreneur ne pourra mettre en oeuvre
que des matériels titulaires de cet agrément, et il devra être en mesure d'apporter la preuve de cet agrément.
L'entrepreneur remettra trois semaines avant l'exécution de ses travaux, pour contrôle technique et approbation, un
dossier en 2 exemplaires à l'Architecte et 1 exemplaire au Bureau de contrôle, comprenant :
- les plans d'exécution, schémas et notes de calculs,
- les marques et types du matériel installé,
- les documentations techniques du matériel et des matériaux,
- tous documents demandés par l'Architecte ou le Bureau de contrôle.

autres lots,
qualifié seront à la charge de l'entreprise.
Dans le cas où les essais feraient apparaître des insatisfactions, l'entrepreneur sera mis en demeure de remplacer
Attestations d’essais de fonctionnement

L’AQC met en ligne les premières attestations d’essais de fonctionnement qui remplacent les anciens «PV Coprec».
Dans le cadre du chantier, l'entreprise effectue des essais de fonctionnement sur ses installations techniques. Les
résultats de ces essais seront consignés dans des attestations d’essais de fonctionnement. L'objectif est d'apporter la

preuve que la vérification du bon fonctionnement des équipements a été faite auprès du maître d’ouvrage.
Ces attestations portent sur les équipements suivants :

• les évacuations intérieures au bâtiment
• les réseaux d'eaux intérieurs aux bâtiments
• les évacuations extérieures au bâtiment
• la ventilation mécanique contrôlée simple flux
Chaque attestation est autonome et précise :

• à qui s’adressent ces attestations
• l’objectif et la nature des essais de fonctionnement
• le mode d’emploi et l’enregistrement des essais
• des pré-requis aux essais, leur planification et le lieu où ils doivent être réalisés
• des équipements sur lesquels portent ces essais
• les appareils de mesure nécessaires
• la description des essais
Les essais seront réalisés conformément aux prescriptions définies dans les documents. Les résultats de ces essais
sont inscrits sur des procès-verbaux établis suivant les modèles figurant dans les documents techniques téléchargeable
sur le site de l'AQC.
Ces documents seront adressés au Maître d'Ouvrage, au Maître d'Oeuvre et au Bureau de Contrôle, et seront annexés
dans les dossiers des ouvrages exécutés.
réparations.

• les réservations de grande section (supérieur à 100 mm) demandées par le présent lot au moment de la
préparation du chantier,
• les raccords d'enduit ciment et calfeutrement de ses réservations,
• les attentes en sol selon positions données par le présent lot.
A la charge du lot PLATRERIE :

• la coordination avec le présent lot pour la pose des appareils,
• les renforts en cloisons de toute nature,
• les percements à la scie cloche dans les cloisons, les doublages et les plafonds sur directive du présent lot.
A la charge du lot PEINTURE :

• les travaux de peinture sur canalisations et raccords divers consécutifs aux travaux.
A la charge du lot ELECTRICITE :

• les attentes à proximité des appareils suivant les directives du présent lot,
• les protections en tête sur la tableau d'abonné

transfert en décharge publique.
lui sont dues)
atelier.

Le nettoyage final des travaux est dû par le lot PEINTURE.
1. Origine des installations

• Eau froide : depuis le compteur à créer par le maître d'ouvrage, en attente en limite de propriété.
• Eau chaude : depuis la production d'eau chaude dans l'Office
• Évacuation EU et EV, décompression : depuis les attentes en sol du maçon
2. Alimentation en eau chaude et en eau froide sanitaire

• Débits de base des appareils: Ils devront être égaux à ceux fixés par la Norme NF en vigueur.
• Débits probables: Les coefficients probables de simultanéité du fonctionnement des appareils sanitaires seront
ceux fixés par la Norme NF.
• Détermination des diamètres: Le dimensionnement des canalisations d'alimentation en eau des appareils
sanitaires respectera les dispositions du DTU 60.11 plomberie.
• Pression désirée: La pression de l'eau à tous les robinets sera limitée à 3 bars. En présence d'un réducteur de
pression, celui-ci fera l'objet du marquage NF Robinetterie.
• Vitesse dans les canalisations: En aucun cas, les vitesses ne devront être supérieures à 1,2 m/s en distribution
intérieure.
3. Évacuations et débits de base des appareils

Ils devront être égaux à ceux fixés par la Norme NF P 41.202.
• Débits probables: Identiques aux coef " y " pour alimentation d'E.C.S. et d'E.F.
• Chutes et descentes EV: Elles auront, sauf indications contraires, un diamètre de 100 mm intérieur.
• Remplissage des collecteurs EU et EV = 7 /10e du diamètre
• Calcul des diamètres: Fiche n° 03405 et d'après le REEF.
• Pentes: Les pentes ne seront, en aucun cas, inférieures à 1 cm par mètre.
4. Diamètre de raccordement des appareils
Type appareil Eau froide Eau chaude sanitaire Évacuations

Lavabo, vasque, lave-mains 10/12 10/12 Ø 32
Cuvettes WC (réservoir) 10/12 Ø 100
Condensats de clim - - Ø 100
Mobilier de cuisine Selon prescriptions (voir ce lot) Selon prescriptions (voir ce lot) Ø 50 à Ø 100
Les tuyauteries EF et EC seront exécutées en tube cuivre conforme aux spécifications des normes NF A 68.201 et NF
A 53.501 dans les parties apparentes. Elles pourront être en polyéthylène réticulé dans les cloisons, vide de

construction ou chapes, sous réserve d'être réalisées en continu sans raccord caché.
Toute robinetterie de bâtiment portera l'estampille NF.
La robinetterie sera conforme à la norme NF D 18.201.
5. Transmission des bruits

L'entreprise devra toute sujétion de mise en œuvre ou tout dispositif de nature à éviter la transmission des bruits de
fonctionnement de l'installation tant de l'eau sous pression que des évacuations . Elle devra les dispositifs de
désolidarisation des canalisation pour rapport au gros œuvre ou aux cloisons et doublages par un isolant résiliant
adapté. Le bruit reçu dans un bureau venant d'un équipement sanitaire hors de celle-ci ne devra pas être supérieur à 38
dB A.
6. Percements et scellements
Percements et scellements. Les dessins établis par l'Entrepreneur de plomberie, conformément aux caractéristiques
techniques des installations, indiqueront les passages à travers les ouvrages de gros oeuvre (planchers, murs et
ossature). Ces passages seront composés uniquement de trous cylindriques à base circulaire ou rectangulaire. Les
percements et les scellements ne devront pas nuire à la résistance des éléments porteurs.
La nature des scellements ou bouchements devra être appropriée aux ouvrages qui les subiront. En particulier dans les
sous-sols, caves, chaufferies et dans tous les lieux humides, les scellements et les bouchements devront être faits au
mortier de ciment.
Il sera interdit de faire des percements ou des scellements dans des ouvrages comportant une étanchéité.
7. Raccords
Ils seront exempts de fentes, criques, soufflure et autres défauts. Les raccords filetés ou faraudés seront des filetages
entiers, calibrés et axés sur la pièce elle-même. Les raccords en alliage de cuivre seront conformes aux prescriptions
du Cahier des Charges n°9 de la Robinetterie du Bâtiment, édité par le syndicat des industries mécaniques et
transformatrices des Métaux. Les raccords en fonte malléable devront satisfaire aux essais de pression intérieure et de
déformation.
8. Soudure et brasure
La soudure d'étain utilisée dans les travaux de plomberie ne devra pas contenir en poids moins de 24% d'étain.
La brasure employée pour les travaux sur tube en cuivre sera à base d'argent ou d'un alliage de métaux d'apport dont le
point de fusion (environ 800°) sera inférieur à celui du cuivre.
La soudo-brasure employée pour les travaux sur tubes d'acier noir ou galvanisé sera ordinairement à base d'argent.
Elle pourra être constituée par du laiton au silicium ou au phosphore.
9. Les appareils sanitaires

Les appareils sanitaires à installer dans les bâtiments seront de 1er choix, de couleur blanche et devront correspondre
impérativement aux types décrits ci-après.
Les travaux comprendront la fourniture et la pose suivant les prescriptions du fabricant.
10.2.1 DISTRIBUTION EF/ECS
a) CANALISATIONS
Tube cuivre
Qualité : Tube écroui épaisseur :
• 1 mm jusqu'au Ø 50/52
• 2 mm du Ø 52/56 au Ø 76/80
Assemblage : Brasure capillaire cuivre
Fixations : Les canalisations sont fixées aux parois à l'aide de supports ou colliers à contrepartie avec interposition de
matériaux résiliant entre collier, support et tuyauterie, scellés ou montés sur trous tamponnés, facilement démontables
et laissant le jeu nécessaire à la dilatation. Ces supports sont en nombre suffisant pour éviter toute flèche nuisible ou
inesthétique.
Polyéthylène réticulé
Qualité : Pression série Eau Froide/Eau Chaude Sanitaire 6 bars, Ø 8/10 à 26/52
Assemblage : Raccords laiton, type mécanique avec bague sertie, écrou et manchon
Fixations : Colliers plastique ou métallique à garniture intérieure.
Fourreaux : Pour les passages encastrés, passage en fourreau, type «Flexitube» orange sans tire-fil, gaine annelée
interdite.
Dans tous les cas, la fourniture de l'Avis Technique et les attestations d'assurance concernant le tube à mettre en place
sont à fournir avant pose.
Polychlorure de vinyle rigide (PVC)

Qualité : Pression 25 bars jusqu'au Ø 48,8/63 et 16 bars à partir du Ø 64/75
Assemblage : Collage avec décapant, adhésif et raccord série, pression adaptée
Fixations : Par colliers à contrepartie métallique, non serrés avec interposition de résilient Néoprène ou par supports

plastiques avec clips montés par vis sur trous tamponnés.

Pour l'eau chaude sanitaire, il ne sera pas fait emploi de PVC. Seul le PVC.C genre HTA GIRPI, muni d'un avis
technique du CSTB et de ses attestations d'assurance, posé dans les conditions de l’avis Technique, peut être accepté,
Ø DN 10 à DN 50.
b) CALORIFUGE
Les calorifuges sont réalisés avec des matériaux isolants, de revêtement et de protection choisis et calculés
conformément aux Recommandations Professionnelles pour l'Isolation Thermique des Installations non Industrielles de
Génie Climatique et de Plomberie Sanitaire éditées par le SNI (Syndicat National de l'Isolation). Textes établis sous
l'égide de l'UTI.
Le matériau utilisé devra être :
• Imputrescible dans le temps
• Non détériorable par la chaleur
• Non détériorable par l'humidité
• Non inflammable, MO ou M1 (les certificats d'agréments du CSTB seront à fournir).
L'isolation thermique des circuits hydrauliques et de l'appareillage s'effectuera après les contrôles et essais
d'étanchéité.
Eau froide
Calorifugeage antigel en parking, vide-sanitaire, avec obligation de traçage électrique pour les parties passant dans les
locaux en élévation non-chauffés (coursives, combles etc.) ou pour des parties passant à proximité d'arrivée ou
d'extraction d'air non chauffé.
Calorifugeage anti-condensation, pour toutes les canalisations passant en gaine technique non ventilée, dans les vides
de construction, dans les faux plafonds non ventilés. Ces calorifugeages sont du type à structure alvéolaire, les enduits
anti-condensation sont proscrits.
En local technique : coquilles de laine de verre avec revêtement en tôle d’aluminium épaisseur 0,8 mm.
En vide-sanitaire, caniveau et galerie techniques : coquilles de laine de verre entoilée avec enduction bitumineuse. Mise
en place de protection contre les rongeurs aux extrémités et arrêts d'isolation par incorporation dans le revêtement d'un
grillage à mailles fixes.
En partie commune : coquilles en fibre de verre entoilée avec enduction vinylique ; arrêts d'extrémités munis de
manchettes aluminium.
En gaine technique : y compris passages apparents, par coquilles de matériau flexible à structure alvéolaire fermée
classée M 1.
En extérieur : par coquilles de laine de verre : le revêtement est réalisé en tôle d’aluminium épaisseur 0,8 mm avec
joints au silicone.
Dans les passages présentant un risque de détérioration mécanique : coquilles de laine de verre, densité minimum 50
Kg/m3, avec revêtement en tôle d’aluminium épaisseur 0,8 mm.
Epaisseur de l’isolant :
- coquilles de laine de verre : 30 mm pour les Ø inférieurs au DN 50, 40 mm, au-delà
- coquilles de matériau flexible à structure alvéolaire fermée : 19 mm
Il sera prévu par le présent lot, par ligne d’alimentation EF, la fourniture et la mise en place du matériel neuf suivant:
• 1 vanne d'arrêt à boisseau sphérique à passage intégral
• 1 filtre à tamis inox avec robinet de rinçage taraudé
• 1 disconnecteur hydraulique avec dispositif de contrôle
• 1 compteur volumétrique
• 1 robinet de vidange
Les réseaux enterrés seront réalisés en tubes PE adduction d'eau potable conformes aux normes NFT 54 063 et NFT
54 071. Tous les tubes seront certifiés NF - PE eau potable. Leur pression nominale sera de 10 Bars.
Les réseaux enterrés seront réalisés en tube polyéthylène Pehd et installés conformément aux réglementations en
vigueur et selon les préconisations du constructeur.
Un grillage signalétique de couleur réglementaire sera installé.
Le présent lot aura la responsabilité de bien vérifier si la pose du sablon autour des canalisations et son compactage a
bien été réalisé.
Eau chaude
Toutes les canalisations d'ECS hormis les canalisations secondaires intérieures aux locaux desservis, sont calorifugées
suivant les dispositions de l'eau froide décrites ci-dessus.

c) FOURREAUX
Les fourreaux, pour les canalisations passant une maçonnerie béton ou parpaing, sont constitués par du "Gainojac".
Pour les cloisons, par du PVC M1.
Les fourreaux coupe-feu sont pr&vus par manchons en matériaux intumescent (notamment sur PVC) ou protection à
soumettre à l'agrément de la Maîtrise d'oeuvre.
d) PEINTURE - REPÉRAGE
Peinture
Toutes les parties métalliques provenant d'une fabrication d'atelier doivent être recouvertes de deux couches de
peinture anticorrosion. Les parties métalliques qui viendraient à être abîmées, seront reprises comme décrit ci-avant.
Repérage des réseaux

Chaque circuit (alimentation, évacuation,...) comportera des bandes aux couleurs conventionnelles indiquant la nature
du fluide, ainsi qu'une flèche indiquant le sens du fluide.
Le repérage des canalisations du présent corps d’état sera effectué suivant les couleurs conventionnelles de la norme
NFX 08-100.
Ces repérages devront être judicieusement placés de manière à identifier rapidement le réseau concerné (environ tous
les 3 mètres, et aux changements de direction)
Repérage des robinetteries et organes divers

Chaque vanne, organe de réglage, ou de sécurité devra être repéré a l’aide d’une étiquette en dylophane gravée, fixée
par chaînette, et indiquant la nature du fluide, la fonction et éventuellement son numéro d'ordre de concordance avec le
schéma de principe et la notice d'exploitation.
10.2.1.1 Eau Froide (EF)
Origine des installations

Depuis le compteur général :
- liaison en tranchée par tube PEHD "bande bleue"
- vanne générale de coupure et collecteur équipé de vannes pour les différents réseaux
- prise d'essai
Distribution
Les réseaux EF intérieurs seront isolés anti-condensation par manchon mousse 9 mm
La distribution intérieure sera réalisée en tube cuivre pour les réseaux apparents et en tube PEHD pour les parties
enterrées.
Les antennes de distribution principale recevront une vanne d'isolement et une vanne de vidange.
L'alimentation de chaque bloc sanitaire ou groupe d'appareils sera isolée par une vanne et équipée d'un clapet
antipollution.
Chaque haut de colonne dans l'ensemble du bâtiment recevra un anti-bélier.
L'alimentation de chaque appareil sera réalisée en tube cuivre écroui depuis le collecteur avec vanne d'isolement et en
tube PER pré-gainé pour les réseaux encastré.
10.2.1.1.1 Alimentation principale
Tube polyéthylène (PE) à bande bleue pour adduction d'eau potable et réseau d'eau froide, qualité alimentaire.
Ø approprié selon calcul de l'entreprise.
L'entreprise devra se rapprocher du concessionnaire pour le Ø du compteur à mettre en place.
Comprend :
- la fourniture et la pose du tuyau dans la tranchée du maçon, et le grillage avertisseur,
- les raccordements sur le compteur et sur le réseau dans le bâtiment
Localisation:
Selon plans PRO : depuis le compteur en limite de propriété jusqu'à la nourrice de distribution
10.2.1.1.2 Alimentations secondaires
En tube cuivre, PVC ou PEHD selon l'article 10.2.1.

Depuis la nourrice de distribution jusqu'aux appareils.
Localisation:
Selon plans PRO :
- WC PMR : Lavabo, WC
- WC petits : Lavabo, WC
- Office : Lave-mains, table de chef, table d'entrée, lave-vaisselle, adoucisseur, CE
- Salle de restauration : Fontaine à eau

10.2.1.2 Eau Chaude Sanitaire (ECS)
Origine des installations

Depuis le ballon de production d'eau chaude électrique :
- vanne générale de coupure et collecteur équipé de vannes pour les différents réseaux
- prise d'essai
Les prestations du présent lot comprennent :

- les raccordements en ECS mitigée des équipements
- l'ensemble de la distribution générale en ECS mitigée à 55° et réalisé en tube cuivre
- les réseaux ECS secondaires calorifugés par manchon M1 de 13 mm d'épaisseur
- les percements et calfeutrement dans les cloisons
Distribution
La distribution intérieure sera réalisée en tube cuivre pour les réseaux apparents et en tube PEHD pour les parties
enterrées.
Les antennes de distribution principale recevront une vanne d'isolement et une vanne de vidange.
L'alimentation de chaque appareil sera réalisée en tube cuivre écroui depuis le collecteur avec vanne d'isolement et en
tube PER pré-gainé pour les réseaux encastré.
Localisation:
Selon plans PRO :
- WC PMR : Lavabo
- WC petits : Lavabo
- Office : Lave-mains, table de chef, table d'entrée,
10.2.2 PRODUCTION D'EAU CHAUDE
10.2.2.1 Chauffe-eau électrique 200 L
La production d'Eau Chaude Sanitaire (ECS) sera assurée par un chauffe-eau de type électrique, individuel, sur trépied,
conforme au label confort électrique du 15 juillet 2000 :
- capacité : 200 litres
- cuve intérieure en acier émaillé
- anode de protection
- thermoplongeur isolé avec résistance ohmique
- résistance électrique blindée monophasé 220 V avec thermostat réglable
- isolation en mousse de polyuréthane
- enveloppe extérieure métallique
- groupe de sécurité
- classement IP25
- pose sur trépieds avec fixations murales
La cuve sera garantie 10 ans, le thermostat et les résistances seront garanties 1 ans
Le chauffe-eau devra porter l'estampille NF-Electricité Performance catégorie B avec constante de refroidissement
(CR).
Fourniture d'un groupe de sécurité NF par le présent lot.
Contacteur J.N. spécifique 3 positions asservi au comptage ENEDIS au lot ELECTRICITE.
Alimentation par câble 4G2,5 sur l'attente de l'électricien, et protection par 1 disjoncteur N+20 depuis le tableau
électrique à la charge du lot ELECTRICITE.
Raccordement des eaux usées sur l'attente du lot MACONNERIE à la charge du présent lot, comprenant tuyaux,
coudes, raccords, réduction, etc.
Localisation:
Selon plans PRO : production d'eau chaude sanitaire (ECS) dans l'Office.
10.2.2.2 Mitigeur
Pour la zone sanitaire, il sera installé, au départ du réseau desservant les appareils, un mitigeur thermostatique
assurant une distribution à température de 55°C, équipé de vannes d'isolement et d'un clapet anti-retour.
Localisation:
Selon plans PRO : au droit du ballon ECS, dans l'Office

10.2.3 RESEAUX EU/EV, VENTILATION, DECOMPRESSION
10.2.3.1 Réseaux EU / EV
Le système réalisé sera du type séparatif pour les EU, les EV, et les évacuations de l'Office.
L'ensemble des évacuations des appareils sanitaires installés sera raccordé sur les attentes au sol du réseau réalisé
par le lot MACONNERIE, au droit des appareils et production d'eau chaude.
Les traversées des murs intérieurs et des cloisons s’effectueront au moyen d’un fourreau constitué par un matériau
résilient (ex : manchon de laine minérale d’une épaisseur = 5 mm). De plus, les fourreaux dépasseront largement 100
mm de part et d’autre de la paroi concernée.
Les canalisations seront fixées uniquement aux parois lourdes de masse 200 kg/m² avec des colliers isophoniques
(interposition d’un joint souple).
Chaque appareil individuel ou groupe d'appareils sanitaires sera raccordé aux collecteurs principaux par
embranchements spéciaux avec réductions et bouchons de dégorgement.
Les tuyauteries de raccordement des appareils sanitaires seront réalisées en PVC NF-Me en apparent dans les locaux
et fixées par colliers PVC.
Au droit du raccordement WC, la canalisation sera prolongée en ventilation primaire, en tube PVC NF-Me, sur la sortie
prévue au lot présent. S’assurer de la bonne étanchéité à l’air.
Les appareils à raccorder sont :

- lave-mains, lavabo
- WC,
- éviers et mobilier de cuisine,
- production d'eau chaude,
- etc...
Petites évacuations
• Canalisations polychlorure de vinyle rigide non plastifié (PVC) Qualité : Série EU classement Me.
• Assemblages : Collage avec décapant et adhésif.
• Fixations : Par colliers à contrepartie métallique non serrée ou par supports plastiques avec clips à barrette montés
sur trous tamponnés par vis.
Chutes, descentes, ventilations primaires, eaux usées, eaux vannes

• Canalisations polychlorure de vinyle rigide non plastifié (PVC) Qualité : EU classement Me.
• Assemblages : Joints collés avec décapant et adhésif, dilatations par assemblage coulissant à lèvres élastomères.
• Fixations : Par colliers à contrepartie non serrée ou par supports plastiques avec clips. Points fixes par noyage
dans la structure au niveau de l'emboîtement ou par collier serré.
• Accessoires : Embranchements ou culottes à joint de dilatation incorporés par lèvres élastomère.
Collecteurs EU - EV
• Canalisations polychlorure de vinyle rigide non plastifié (PVC) Qualité : Série EU classement Me.
• Assemblage : Collage avec décapant et adhésif. Dilatations par assemblages coulissants à lèvres élastomère.
• Fixations : Par corbeaux en acier galvanisé, colliers poires en feuillard galvanisé sur tige galvanisée. Points fixes
par colliers serrés fixés rigidement à la structure.
Ventilation de réseaux, décompression, ventilation de fosse

Depuis l'attente au sol du lot Maçonnerie, prolongation du réseau dans le même diamètre (100 mm mini) jusqu'en sortie
de toiture.
Canalisations polychlorure de vinyle rigide non plastifié (PVC) Qualité : Série EU classement Me.
Assemblage : Collage avec décapant et adhésif. Dilatations par assemblages coulissants à lèvres élastomère.
Fixations : Par corbeaux en acier galvanisé, colliers poires en feuillard galvanisé sur tige galvanisée. Points fixes par
colliers serrés fixés rigidement à la structure.
Localisation:
Selon plans PRO :
- WC PMR : Lavabo, WC
- WC petits : Lavabo, WC
- Office : Lave-mains, table de chef, table d'entrée, lave-vaisselle, adoucisseur, CE
- Salle de restauration : Fontaine à eau

10.2.3.2 Décompression de chutes
Depuis l'attente au sol du lot MACONNERIE, la ventilation du réseau primaire sera réalisée en PVC DN 100, raccordée
sur la sortie de toiture du lot COUVERTURE, et positionnée sur la descente située en amont du collecteur.
Comprend:
- les percements de plancher, de plafond, et les calfeutrements,
- les fixations nécessaires et colliers tous les 1,50 m maximum,
- les coudes, raccords, etc...
- le raccordement étanche sur la tuile à douille du lot COUVERTURE, depuis l'attente au sol du lot MACONNERIE.
Localisation:
Selon plans PRO : WC PMR : pour la ventilation des réseaux EU et EV
10.2.3.3 Condensats
Depuis l'attente au sol du lot MACONNERIE, en PVC DN 100, en attente en plénum du plafond.
Comprend:
- les percements de plancher, de plafond, et les calfeutrements,
- les fixations nécessaires et colliers tous les 1,50 m maximum,
- le tuyau étanche depuis l'attente au sol du lot MACONNERIE,
- les coudes, raccords, etc...
Note : les réseaux de condensat sont à la charge du lot CHAUFFAGE - VENTILATION depuis ses appareils jusqu'à
l'attente du présent lot.
Localisation:
Selon plans PRO : pour l'évacuation des condensats des cassettes clim
10.2.4 APPAREILS SANITAIRES
Les appareils sanitaires à installer seront de 1er choix, de couleur blanche.

Les travaux comprendront la fourniture et la pose suivant les prescriptions du fabricant.
Toutes sujétions d'étanchéité à l'eau entre les appareils sanitaires installés et les ouvrages de la construction sont à
prendre en compte.
L'entrepreneur devra prévoir la mise en oeuvre d'un joint mousse entre les appareils et les parois ainsi que la confection
d'un joint à la pompe étanche en recouvrement et parfaitement lissé.
Tous les raccordements sur tuyauteries d'alimentation et d'évacuation seront à prendre et s'effectueront par raccords
filetés et flexibles de raccordement.
Les robinetteries devront avoir le classement minimum suivant :

EAU:
E1 pour les lavabos, lave-mains, les éviers.
A2 pour toutes les robinetteries.
U3 pour toutes les robinetteries.
ECAU:
E1 pour les lavabos, lave-mains, les éviers.
C3 pour les mitigeurs
A2 pour toutes les robinetteries.
U3 pour toutes les robinetteries.
Toutes les robinetteries seront équipées d’un limiteur de température réglé à 50°C maximum pour éviter les risques de
brûlure.
Les installations de production et de distribution d’eau chaude sanitaire, le respect des exigences de l’arrêté du 30
novembre 2005 modifiant l’article 36 de l’arrêté du 23 juin 1978 et de la circulaire interministérielle DGS / SD7A / DSC /
DGUHC / DGE / DPPR n°126 concernant la prévention des risques liés aux légionnelles et les risques liés aux brûlures.
La présence d’un limiteur de température ECS NF (limitation à 50°C maxi pour le risque de brûlures) est une des
solutions envisageables, sur le réseau d’alimentation des points de puisage en fonction du type de robinetterie installée
(cas des robinetteries de type mélangeur, mitigeur mécanique et mitigeur thermostatique sans système de limitation de
température intégré de type C3).
Rappel des normes PMR

10.2.4.1 Cuvette WC PMR au sol
Cuvette en porcelaine vitrifiée, posée au sol, genre ODEON , Réf. 4966CK-00 de

chez Jacob Delafond ou équivalent, à sortie horizontale, conforme PMR, avec :
- vis de fixation à cache tête chromée,
- pipe de sortie en PVC blanc avec joint à lèvres
- réservoir de chasse, double touche, réglé à 3 et 6 litres
- mécanisme économiseur d’eau,
- robinet à flotteur silencieux, classé NF 1.
- robinet d'arrêt chromé.
- abattant à couvercle polypropylène, charnières métal
- comprend les raccordements EU/EV et eau froide
Localisation:
Selon plans PRO : WC PMR (1 unité)
10.2.4.2 Cuvette WC petits
WC
Cuvette en porcelaine vitrifiée, posée au sol, sans bride, de type PORCHER
S312401 ou équivalent :
- Hybride pour un nettoyage optimal pour lutter contre les risques infectieux
- avec trou d'abattant
- installation avec alimentation indépendante
- fixation au sol par 2 vis
- plage arrière surélevée
- fonctionne à 4,5 litres
- hauteur de l'assise 30,5 cm
- à sortie horizontale
- pipe de sortie en PVC blanc avec joint à lèvres
- robinet d'arrêt chromé.
- abattant double, couleur au choix de l'architecte (blanc brillant, bleu, jaune, rouge)
- comprend les raccordements EU/EV et eau froide
Robinetterie
- robinet temporisé
- alimentation en ligne en équerre ou en traversée de cloison
- débit : 9L/min
- alimentation hydraulique : G 1/2"
- durée d’écoulement : 6 secondes (± 2 secondes)
- dispositif anti-coup de bélier
Référence : PRESTO 12 de chez PESTO
Localisation:
Selon plans PRO : WC petits (2 unités)

10.2.4.3 Lavabo PMR
Lavabo
Lavabo en porcelaine vitrifiée
Pose conforme à la norme PMR (voir figure de l'article 10.2.4)
- modèle MATURA 2 de chez PORCHER ou techniquement équivalent
- référence S 221 901
- dimensions 60 x 55.5 cm
- coloris blanc
- percé d'un trou central
- posé sur console, Epoxy blanc
- fixation murale par tires-fond
- vidage complet avec siphon décalé en laiton, selon normes PMR.
un mitigeur lavabo, à bec fixe et aérateur intégré,

- robinet mitigeur sur plage
- débit : 1,9l/min ou 3l/min
- durée d'écoulement : 15 secondes
- limitation de la température maximale par butée ajustable
- certifié NF
- raccords avec flexibles d'alimentation
Référence: 4000S de chez PRESTO ou techniquement équivalent.
Compris raccordements EU-EV et EC-EF
Localisation:
Selon plans PRO : WC PMR (1 lavabo + 1 mitigeur)
10.2.4.4 Lavabo collectif
Lavabo
Lavabo en Evermite (résine composée de dolomite et de résine polyester
recouvert d'un vernis)
- percé 2 trous Ø 35 mm pour la robinetterie
- sans trop-plein
- équiper d'une bonde à grille standard
- dimension : 120 x 40 x (H) 18,2 cm
- profondeur de cuve : 16 cm
- modèle : CONTOUR 21 de chez PORCHER ou techniquement équivalent
- référence : P096201
- coloris : blanc brillant
- posé sur console époxy blanc
- fixation murale par tires-fond
- vidage complet avec siphon
un mitigeur lavabo, à bec fixe et aérateur intégré,

- robinet mitigeur sur plage
- débit : 1,9l/min ou 3l/min
- durée d'écoulement : 15 secondes
- limitation de la température maximale par butée ajustable
- certifié NF
- raccords avec flexibles d'alimentation
Référence: 4000S de chez PRESTO ou techniquement équivalent.
Compris raccordements EU-EV et EC-EF
Localisation:
Selon plans PRO : WC petits (1 lavabo + 2 mitigeurs)

10.2.5 DIVERS
10.2.5.1 Sèche-mains
Fourniture, pose et raccordement de sèches-mains sur l'attente de l'électricien.

Référence : 6631 de chez DELABIE ou techniquement équivalent
Sèche-mains automatique.
Mise en marche automatique par cellule optique.
Finition capot Inox 304 poli brillant.
Dimensions : 124 x 216 x 318 mm.
Poids : 3,8 kg.
Puissance : 1 960 W. 50 Hz.
Débit d’air : 65 l/s.
Faible niveau sonore : 58 dBA.
Classe I, IPX1.
Garantie : 3 ans.
Localisation:
Selon plans PRO :
- WC PMR (1 unité)
- WC petits ( 1 unité)
10.2.5.2 Barre de relevage
Barre de relevage coudée 135°

Référence : NORMBAU 1464-130 ou 1464-131 selon position droite ou gauche, ou
équivalent.
- Diamètre 32 mm
- Fixation 3 points
- Inox thermolaqué coloris blanc
- Rosace ø 70 mm, fixations invisibles
- Charge maxi : 125 Kg
- Montage : sur renfort en cloison en coordination avec le lot Plâtrerie
Note: Fournir la position des renforts en cloison au lot Plâtrerie.
Rappel des normes PMR :

- la barre d’appui latérale (135° d’angle) doit être située à une hauteur entre 70 et 80cm
Localisation:
Selon plans PRO : WC PMR (1 unité)
10.2.5.3 Distributeur papier toilette
Distributeur de papier toilette double rouleaux

- Modèle fort antivandalisme.
- 1 rouleau en réserve.
- Avec serrure et clé standard DELABIE.
- Contrôle de niveau.
- Épaisseur Inox : 1 mm.
- Finition Inox 304 époxy blanc.
- Dimensions : 130 x 120 x 260 mm
Marque : DELABIE ou équivalent
Référence : 1661
Pose : pose conforme aux normes PMR


- pose entre 90 et 130 cm pour le fond du distributeur
Localisation:
Selon plans PRO :
- WC PMR (1 unité)
- WC petits (2 unités)
10.2.5.4 Patère
Patère virgule Inox blanc, modèle court

→ Référence : 4043EW de chez DELABIE ou techniquement équivalent
→ Inox 304 époxy blanc
→ Tube Ø 20, épaisseur 1 mm
→ Fixations invisibles
→ Dimensions : Ø 62 x 65 x 73 mm
Pose : pose conforme aux normes PMR (entre 90 et 130 cm du sol)
Note: Fournir la position des renforts en cloison au lot Plâtrerie
Localisation:
Selon plans PRO :
- WC PMR (1 unité)
- WC petits (1 unité)
10.2.5.5 Poubelle murale
Poubelle murale avec trappe et serrure, 16 litres

Référence: 6612 de chez DELABIE ou équivalent
Caractéristiques:
→ Poubelle réceptacle murale pour essuie-mains et papiers usagés.
→ Système de fixation pour sac poubelle dans le réceptacle.
→ Avec serrure et clé standard.
→ Trappe Inox.
→ Contenance : 16 litres.
→ Épaisseur métal : 1 mm.
→ Finition époxy blanc ou inox selon localisation.
→ Dimensions : 130 x 275 x 475 mm.

- fixée à la paroi pour que la partie haute soit à une hauteur comprise entre 50 et 75 cm
Localisation:
Selon plans PRO :
- WC PMR : 1 unité, finition époxy blanc
- WC petits : 1 unité, finition époxy blanc
- Office : au droit du lave-main du chef : 1 unité, finition inox
10.2.5.6 Distributeur de savon liquide
Distributeur de savon liquide mural, 0,5 litre

Référence: 510584 de chez DELABIE ou équivalent
Caractéristiques:
→ Distributeur de savon liquide mural à déclenchement souple.
→ Modèle antivandalisme avec serrure et clé standard.
→ Capot articulé monobloc.

→ Bouton poussoir à déclenchement souple.

→ Antiblocage : une seule dose par appui même en cas d’appui prolongé.
→ Pompe doseuse antigaspillage, antigoutte (étanche à l’eau).
→ Réservoir avec une large ouverture.
→ Fenêtre de contrôle de niveau.
→ Finition époxy blanc ou inox selon localisation.
→ Épaisseur métal : 1 mm.
→ Contenance : 0,5 litre.
→ Dimensions : 90 x 105 x 185 mm.
→ Pour savon liquide à base végétale de viscosité maximum : 3 000 mPa.s.
Notes :
- fournir la position des renforts en cloison au lot Plâtrerie
- partie basse à 100 cm de hauteur et à plus de 40 cm d'un angle (si possible au dessus du lavabo ou de la poubelle
pour éviter les écoulements et les glissades)
Localisation:
Selon plans PRO :
- WC PMR : 1 unité, finition époxy blanc
- WC petits : 1 unité, finition époxy blanc
- Office : au droit du lave-main du chef : 1 unité, finition inox
10.2.5.7 Renforts pour appareils sanitaires et accessoires
Prévoir par le présent lot la fourniture de tous les renforts nécessaires à intégrer dans les cloisons sèches et doublages
pour la fixation des appareils sanitaires et des accessoires. Les renforts seront posés par le lot PLATRERIE à
l'avancement des ouvrages sur indication du présent lot.
L'entreprise du présent lot devra les plans cotés des positions, en plan et en altitude, de ces renforts, et la vérificvation
sur place en coordination avec le lot PLATRERIE.
Localisation:
Selon nécessité pour appareils sanitaires et accessoires
10.2.5.8 Etiquetage - Repérage
Des plaques indicatrices, en matériau inaltérable, doivent être prévues sur les différents éléments de l'installation et
suivant la nature des fluides afin d'en faciliter le repérage:
• sur toutes les vannes,
• sur les organes importants ayant une affectation déterminée,
• sur les circuits principaux,
• sur les organes de commande et d'isolement,
• sur les appareils, en parallèle, individualisés par des numéros (pompes, réservoirs, ...).
Les canalisations seront repérées aux couleurs conventionnelles par le titulaire du présent lot: couleurs définies dans
les normes EF-EC avec bagues collées en matière plastique tous les 5 à 10 m environ.
Dans chaque local technique, où seront mises en oeuvre des installations particulières du présent lot, l'entreprise devra
le schéma particulier de la partie de l'installation présentée, plastifié, sur un support plan rigide, l'ensemble avec le
repérage des organes correspondants fixé au mur du local à proximité de la porte de ce dernier.
Ces schémas seront soumis à l'approbation du Maître d'Oeuvre avant la mise en place définitive.
Les consignes claires et résumées d'entretien répétitif et des équipements contenus dans chaque local technique
seront réunis sur un tableau installé dans les mêmes conditions que ci-dessus.
Chaque armoire électrique du présent lot sera équipée de son schéma avec repérage identique à celui remis à
l'installation.
Localisation:
Pour l'ensemble des ouvrages du présent lot

10.2.5.9 Rinçage - Désinfection
Avant désinfection, l'entrepreneur devra remplir toute l'installation, couper les pompes et effectuer une vidange rapide
de tous les circuits en ayant pris soin de démonter les purgeurs et les anti-béliers en tête de colonne.
Avant la mise en service des installations, l'entrepreneur doit procéder à la désinfection des réseaux d'alimentation en
eau potable.
Le protocole de désinfection et de procédure à réaliser avant la réception des installations sera conforme aux
recommandations du Guide Technique de Conception et de mise en oeuvre des réseaux d'eau destinée à la
consommation humaine, à l'intérieur des bâtiments, publié par le CSTB, les Ministères de la Santé, de la Famille et des
Handicapés, de l'Equipement , des Transports, du Logement, du Tourisme et de la Mer, le CRECEP et l'AGTHM de
l'édition 2004 - chapitre VII.
Les désinfectants utilisables sont les suivants:

• 100 mg de chlore / litre d'eau pendant 3 heures, ou
• 15 mg de chlore / litre d'eau pendant 24 heures.
Des analyses d'eau seront réalisées par l'entreprise 24 heures après la désinfection finale. Elles permettront de valider
l'efficacité de celle-ci et conditionneront la réception définitive du chantier.
Ces analyses seront des analyses de type D1 sur eau froide et eau chaude et Legionella pneumophila sur eau chaude.
En cas de résultats d'analyses non conformes à la réglementation, l'entreprise mettra tout en oeuvre pour obtenir des
résultats d'analyses conformes.
Localisation:
Pour l'ensemble des ouvrages du présent lot

Dossier n° 53120
LOT N°11
CHAUFFAGE - RAFRAICHISSEMENT -
VENTILATION
LOT N°11 : CHAUFFAGE - RAFRAICHISSEMENT - VENTILATION
TABLE DES MATIERES

11.1.2 Normes et documents de référence 2
11.1.12.1 Classement de l'établissement 5
11.1.12.2 Conditions d'éxécution des travaux 5
11.1.12.11 Condition et base de calcul 8
11.2 CHAUFFAGE ET RAFRAICHISSEMENT 10

11.2.1 Groupe à condensation à air 10
11.2.2 Liaisons frigorifiques 11
11.2.3 Unité intérieure 12
11.2.4 Commandes et régulation 12
11.2.5 Réseau de condensat 13
11.3 VENTILATION MECANIQUE CONTROLEE SIMPLE FLUX 13

11.3.1 Groupe d'extraction 14
11.3.2 Bouches d'extraction VMC 15
11.3.3 Réseau d'extraction 15
11.4 VENTILATION DOUBLE FLUX 16

11.4.1 Centrale double flux 16
11.4.2 Réseau d'air en soufflage et reprise 17
11.4.3 Diffusion de l'air 18
11.4.4 Raccordement électrique - commande 18
11.4.5 Grille aluminium extérieure (charge MENUISERIE EXT) 19
11.5 DIVERS 19
11.5.1 Dossier DOE 19

Le présent devis descriptif a pour objet les travaux de plomberie relatifs à la construction citée en objet. Les travaux
comprennent notamment :
- Connaissance du projet - Documents à fournir

- Normes et documents de référence - Études et plans d'exécution
- Condition d'établissement de la proposition - Dispositions transitoires pendant les travaux
- Sécurité des personnes - Réception - Garantie - Obligation de résultat
- Mesures générales collectives d'hygiène et de sécurité - Portée des plans et du CCTP - Prix du marché
déceler.
11.1.2 Normes et documents de référence
l'exécution des travaux de chauffage et ventilation. Ils seront conformes aux prescriptions du Cahier des Charges
applicables aux travaux et ouvrages annexes :
Documents, Normes :
P50-784 - Performance thermique des bâtiments (Juillet 2016)
P50-733 - Isolation thermique des équipements de bâtiment et des installations industrielles (Aout 2010)
P52-022 - Systèmes d'émission (de chaleur et de froid) dans les locaux (août 2020)
P52-400 - Systèmes de surfaces chauffantes et rafraîchissantes hydrauliques intégrées (septembre 2011)
P52-617 - Performance énergétique des bâtiments (Octobre 2019)
P52-619 - Conception des systèmes de chauffage par pompe à chaleur (janvier 2009)
P52-704-1 - Performance énergétique des bâtiments - Régulation pour les applications de chauffage, de ventilation et
de climatisation (CVC) (Juin 2017)
NF DTU 60.5 Canalisations en cuivre - Distribution d'eau froide et chaude sanitaire, évacuation d'eaux usées, d'eaux
pluviales, installations de génie climatique.
NF DTU 60.33 Canalisations en polychlorure de vinyle non plastifié - Évacuation d'eaux usées et d'eaux vannes
NF DTU 65.11 - Dispositifs de sécurité des installations de chauffage central concernant le bâtiment (Septembre 2007)
NF DTU 65.16 - Installations de pompes à chaleur (Juin 2017)
NF DTU 68.3 - Installations de ventilation mécanique (juin 2013)
NF EN 12237 - Ventilation des bâtiments - Réseau de conduits - Résistance et étanchéité des conduits circulaires en
tôle (Juin 2003)
NF C15-100 - Installation électrique basse tension
• Code de la construction et de l'habitation

• Code du travail
• Règlement Sanitaire Départemental et Circulaires modificatives
• Règles Professionnelles UCH 24-79 relatives aux canalisations à l'intérieur des bâtiments
• Réglementation thermique:
• Textes réglementaires et législatifs
Liste non exhaustive.

gestion et entretien des travaux définis dans le PGC.
A la consultation:
Suivant RC et CCAP joint au présent dossier.

y a lieu.
- des Plans Particuliers de Sécurité et de Protection de la Santé (PPSPS).


concerné.
L'entrepreneur doit établir le dossier d'exécution, qui comprend les documents suivants :
• les plans de repérage et d'implantation des éléments de l'ouvrage,
• les plans d'exécution,
• les plans d'atelier et de chantier,
• les notes de calculs,
• les procédures de fabrication, de montage,
• les procès-verbaux d'essais d'étude et d'agrément,
• les fiches techniques et CCPU des matériaux utilisés,
• la description des techniques particulières, hors normes, mises en oeuvre pour respecter le Cahier des Charges.
visés,préalablement à l'exécution. Après la signature du marché, l'entrepreneur soumet à la Maîtrise d'Oeuvre, pour
Plans d'exécution
dossier et des indications fournis par la Maîtrise d'Oeuvre, en cohérence avec le tracé géométrique, la note de calculs
• la nomenclature et le repérage complets des éléments représentés,
• toutes les dimensions des éléments,
• les surcharges admissibles sur les divers éléments ou zones,
• toutes les sujétions de raccordement à l'interface avec d'autres corps d'état,
• tous les percements, réservations ou trémies pour les passages de gaines, conduits et canalisations.


L'entrepreneur devra les dispositions transitoires assurant l'étanchéité et le clos de ses ouvrages et sur ordre de
• Réception des ouvrages

des Charges, à l'exception des réglages de températures. Seront notamment vérifiés en présence du Maître d'Oeuvre
et Bureau de Contrôle:
♦ la qualité et la mise en oeuvre du matériel,
♦ l'étanchéité des installations,
♦ les sécurités et dispositifs d'alarme,
♦ le niveau sonore des installations,
♦ la précision et la bonne marche des contrôles automatiques.
• Visite de contrôle

La visite de contrôle aura lieu 1 an après la réception des ouvrages. Durant cette période, les essais de puissance et de
conditions intérieures devront avoir lieu. Cette visite de contrôle aura pour but de contrôler si toutes les imperfections
relevées et si tous les essais sont satisfaisants.

exemplaires papiers et 1 exemplaire numérique au format PDF comprenant :
♦ la nomenclature repérée des appareils,
♦ les notices de fonctionnement, de contrôle et d'entretien des installations,
♦ un plan des niveaux avec emplacement exact du matériel, le repérage des installations et réseaux,
♦ le schéma des raccordements électriques,
♦ une notice descriptive indiquant les marques et adresses des fournisseurs du matériel installé,
♦ le repérage des tuyauteries avec anneaux aux teintes conventionnelles indiquant la nature du fluide et
flèches indiquant le sens du fluide,
♦ les plans de récolement et notices.

L'entrepreneur devra désigner le responsable qualité intervenant sur le chantier, et chargé des auto-contrôles.
11.1.12.1 Classement de l'établissement
Bâtiment de 5ème cdatégorie, de type N
L'ensemble des installations sera exécuté suivant les plans, schémas, et descriptifs, et conformément à tous les
décrets, arrêtés, et normes en vigueur à la date de soumission.
Pour l'ensemble des installations, les décrets, règlements ou normalisation complétant ou modifiant les documents
susvisés qui seront publiés postérieurement à l'élaboration du présent Cahier des Clauses Techniques Particulières,
connus au jour de l'adjudication.
11.1.12.2 Conditions d'éxécution des travaux
Ordre de service

Coordination
- les travaux dans lesquels doivent être montées ses prestations sont suffisamment avancés et mis hors d'eau,
L'entrepreneur communiquera aux lots GROS-OEUVRE, MENUISERIE, PLATRERIE, etc..., à l'Architecte et au Bureau
de Contrôle, ses plans de réservations de tous les ouvrages à exécuter en collaboration.
définitif.
Relevé sur place


Dans le cadre des prescriptions du présent CCTP, le maître d'oeuvre aura toujours le droit de désigner la nature et la
qualités.
Pour tous les matériels et objets fabriqués, soumis à un agrément du CSTB, l'entrepreneur ne pourra mettre en oeuvre
que des matériels titulaires de cet agrément, et il devra être en mesure d'apporter la preuve de cet agrément.

L'entrepreneur remettra, avant l'exécution de ses travaux pour contrôle technique et approbation, un dossier à
l'Architecte et 1 exemplaire au Bureau de contrôle, comprenant :
- les plans d'exécution, schémas et notes de calculs,
- les marques et types du matériel installé,
- les documentations techniques du matériel et des matériaux,
- tous documents demandés par l'Architecte ou le Bureau de contrôle.

autres lots,
qualifié seront à la charge de l'entreprise.
Dans le cas où les essais feraient apparaître des insatisfactions, l'entrepreneur sera mis en demeure de remplacer
Attestations d’essais de fonctionnement

L’AQC met en ligne les premières attestations d’essais de fonctionnement qui remplacent les anciens «PV Coprec».
Dans le cadre du chantier, l'entreprise effectue des essais de fonctionnement sur ses installations techniques. Les
résultats de ces essais seront consignés dans des attestations d’essais de fonctionnement. L'objectif est d'apporter la
preuve que la vérification du bon fonctionnement des équipements a été faite auprès du maître d’ouvrage.
Ces attestations portent sur les équipements suivants :

• les évacuations intérieures au bâtiment
• les évacuations extérieures au bâtiment
• la ventilation mécanique contrôlée simple flux
Chaque attestation est autonome et précise :

• à qui s’adressent ces attestations
• l’objectif et la nature des essais de fonctionnement
• le mode d’emploi et l’enregistrement des essais
• des pré-requis aux essais, leur planification et le lieu où ils doivent être réalisés
• des équipements sur lesquels portent ces essais
• les appareils de mesure nécessaires
• la description des essais
Les essais seront réalisés conformément aux prescriptions définies dans les documents. Les résultats de ces essais
sont inscrits sur des procès-verbaux établis suivant les modèles figurant dans les documents techniques téléchargeable
sur le site de l'AQC.
Ces documents seront adressés au Maître d'Ouvrage, au Maître d'Oeuvre et au Bureau de Contrôle, et seront annexés
dans les dossiers des ouvrages exécutés.
réparations.


• les réservations supérieures à 100 mm et demandées par le présent lot au moment de la préparation du chantier,
• les raccords et calfeutrements de toute nature,
• les attentes en sol selon positions données par le présent lot, au moment de la préparation du chantier.
A la charge du lot PLATRERIE :

• la coordination avec le présent lot pour la pose des appareillages,
• Les renforts en cloisons de toute nature,
• les percements à la scie cloche ou à guichet, dans les cloisons, les doublages et les plafonds, sur directive du
présent lot.
A la charge du lot PEINTURE :

• les travaux de peinture sur canalisations et raccords divers consécutifs aux travaux.
A la charge du lot ELECTRICITE :

• les attentes électriques à proximité des appareils suivant les directives du présent lot,
• Les protections en tête sur le tableau d'abonné.

transfert en décharge publique.
lui sont dues)
atelier.
11.1.12.11 Condition et base de calcul
L'entreprise devra vérifier les hypothèse de calcul et établir son étude en fonction des normes et règlements en vigueur
lors des travaux, et des caractéristiques des parois données dans le présent CCTP.
1) BASE DE CALCUL DU CHAUFFAGE

Conditions extérieures
Les conditions extérieures servant de base de calcul sont :
- température : -10°C
- hygrométrie : 90%

- zone climatique : H1b
Conditions intérieures
Les conditions intérieures à maintenir sont :
- Salle de restauration : + 20°
- Vestiaire : + 20°
- Sanitaires : + 20°
- Office : + 20°
Le température d'abaissement maximale sera de +17° pour l'ensemble des locaux.
Ces températures seront mesurées à une hauteur de 1,50 m, à l'aide d'un thermomètre à mercure dans les locaux secs
et meublés, occupés suivant leur destination, en régime établi et continu, corrigées en fonction des conditions réelles
des essais.
Caractéristiques des parois

l'entreprise se reportera au CCTP pour la définition des parois et des isolants, et au calcul RT 2012.
2) CONDITION DE CALCUL D'ETE

L'entrepreneur devra établir son projet d'exécution en fonction des normes et règlements en vigueur lors des travaux.
Un rafraichissement avec contrôle de la température ambiante constante sera assuré par un groupe indépendant pour
chaque entité.
Conditions extérieures
Les conditions extérieures servant de base à l'étude sont :
- température sèche : 31°C
- température humide : 20,5°C
- écart diurne moyen : 12°C
- altitude : 120 ml
- hémisphère : Nord
Conditions intérieures locaux rafraîchis

Le matériel sera dimensionné afin de pouvoir maintenir les conditions suivantes, pour tous les locaux suivant plan :
- + 26°C ± 1°C
- hygrométrie : non contrôlée
3) BASE DE CALCUL DE LA VENTILATION

Il est prévu un système de ventilation double flux par traitement d'air CTA, tout air neuf.
Débit d'air neuf Salle de restauration

Introduction et extraction par CTA double flux tout air neuf.
Transfert pour extraction de la hotte de cuisine.
Les débits mis en oeuvre seront :
- Salle : 22 m3/h par personne (Type N = 1 personne / m²), soit 1320 m3/h
Extraction sanitaires, vestiaires, office

Extraction simple flux à marche permanente
- Sanitaires : 15 + 15 x N (N étant le nombre d'appareils sanitaires)
- Rangement : 60 m3/h
- Office : 90 m3/h
4) RESEAUX AEROLIQUES
Réseaux basse pression :
Pour les réseaux traditionnels de ventilation et de climatisation, les méthode de calcul seront :
- pertes de charge linéaires : abaque d'application de CARRIER, du COSTIC, diamètre équivalents,
- pertes de charges locales : méthode du Dzêta, méthode des longueurs équivalentes, abaques et formules de calcul
de CARRIER et du COSTIC.
Pour le calcul des réseaux, il sera pris en compte le regain de pression statique :
- vitesse dans les réseaux de soufflage : < 3m/s
- vitesse dans les réseaux de reprise : < 3 m/s
- perte de charge totale moyenne, compris accidents : < 0,1 mm CE/m
5) RESEAUX HYDROLIQUES
Réseaux sous pression en circuit fermé.
Pour les réseaux traditionnels d'eau chaude : 0 < T < 105°C, -1 < P < 10 bars.

Les méthodes de calcul seront :

- pertes de charge linéaires : formule de COOLEBROOK, abaque d'application de REITSCHELS, du COSTIC,
- pertes de charge locales : méthode du Dzêta, méthode des longueurs équivalentes,
- il sera tenu compte des corrections à appliquer en fonction des viscosités (températures, additifs tel que l'antigel, etc.,
- vitesse en distribution générale : < 1,5 m/s,
- vitesse en distribution locale : < 1 m/s
- perte de charge total moyenne, y compris accidents, > à 20 mm CE/m.
6) RESEAUX ELECTRIQUES
Réseaux basse tension :
Pour les réseaux traditionnels d'électricité basse tension, les méthodes de calcul seront conforme à la NF C15-100 pour
la tenue à l'intensité en charge, à l'intensité en court-circuit, à la chute de tension, aux groupements de conducteurs.
6) FLUIDES ET ENERGIES DISPONIBLES

L'entrepreneur devra vérifier auprès de la maîtrise d'ouvrage et des concessionnaires le caractère définitif des fluides et
énergies mis à disposition.
Eau de ville
- raccordement sur le réseau en attente pour la PAC
- pression de livraison : 3 bars
Courant électrique
- le courant sera en triphasé + neutre + terre pour la PAC
- mono 220 V / 50 Hz + N + T pour le caisson d'extraction VMC et les cassettes
11.2 CHAUFFAGE ET RAFRAICHISSEMENT
La Salle de restauration et le Vestiaire seront chauffés et rafraîchis par un système de type INVERTER de chez Atlantic
ou techniquement équivalent, composé d'une unité extérieure et d'unités intérieures de type cassettes 4 voies selon
localisation.
Comprend la fourniture et la pose, la mise en charge, la mise en service, les essais, les réglages et la formation auprès
du personnel.
Le fluide frigorigène utilisé dans l'installation sera du R410A.
11.2.1 Groupe à condensation à air
L’unité extérieure sera du type à condensation par air, installé sur un châssis support antivibratile du présent lot sur la
dalle du lot MACONNERIE, selon plans.
L’appareil sera traité contre la corrosion, assemblé, testé et pré-chargé en fluide R410A et permettra une production de
froid ou chaud.
Spécifications acoustiques
Une fonction mode nuit (réduction du niveau sonore) sera accessible par simple contact sur le circuit de commande de
l’unité extérieure.
Le niveau sonore (pression) en mode jour ne pourra excéder 56 dBA à 1 mètre dans toutes les directions. Cette valeur
est variable selon le modèle d’appareil, il faut aussi tenir compte du spectre sonore sur l’ensemble de la bande d’octave
(63 Hz – 8000 Hz)
Plages de fonctionnement
Les modes froid et chaud seront assurés pour les conditions suivantes :
Plage de temperature
Refroidissement : - 5 à 46 °C
Chauffage : - 20 à 21 °C
- Capacité totale disponible : 50 à 130 % de la puissance nominale de chaque unité extérieure.
Installation extérieure
La mise en place se fera par manutention spécifique à prévoir au présent lot.
Caractéristiques techniques - unité extérieure Série MINIVFR S4 ou techniquement équivalent, selon étude de
l'entreprise.
Suivant étude d'exécution de l'entreprise
- Référence AJY 40/45/54 LCLBH

- Puissance frigorifique 12100 à 15100 W

- Puissance calorifique 12100 à 15100 W

- Coef de performance pour 1 kW consommé, 6,53 kW sont restitués
- Puissance absorbée de 2,55 à 5,03 kW
- Débit d’air de 4,04 à 4,20 m3/h
- Pression acoustique de 51 à 56 dB(A)
- Dimensions H x L x P 998 x 970 x 370
- Poids en service 86 / 87 Kg
- Alimentation 230 V - 50 Hz
- Disjoncteur différentiel (300 mA) courbe D oui
- Coupure de proximité oui
Référence :
miniVRF-S4 ou techniquement équivalent
Localisation:
Selon plans PRO : position selon plans pour chauffage et rafraichissement de la salle de restauration et du Vestiaire
11.2.2 Liaisons frigorifiques
Principe
L'unité extérieure sera raccordée directement sur les unités intérieures par l'intermédiaire de 2 tubes de cuivre, de
qualité frigorifique, déshydratée. Ces conduites seront façonnée afin d'optimiser les cheminements et limiter les pertes
de charge sur les réseaux. Elles seront brasées sous filet d'azote à l'argent (30% mini)
Les dérivations seront fournies par le présent lot et devront être installées selon les préconisations du constructeur.
Dérivation
Il sera identifié plusieurs types de dérivations :
- les séparateurs destinés à établir un réseau en ligne, selon la puissance raccordée
- les répartiteurs destinés à établir un réseau en étoile, selon la puissance et le nombre de voix raccordées
Canalisations
Les liaisons frigorifiques seront en cuivre de qualité frigorifique, cintrable, soudé à l’argent (brasure à 30% minimum)
sous filet d’azote et isolés séparément par un isolant d’épaisseur 13 mm minimum.
Liaisons entre boîtiers et unités intérieures par tube frigorifique diamètre 3/8’’ flare pour liquide et 5/8’’ flare pour gaz.
Etanchéité et mise en épreuve

Les liaisons frigorifiques devront être contrôlées et testées une fois l’ensemble des unités raccordées.
Cette vérification sera faite par mise sous pression d’azote R à 42 bars mini pendant 24 Heures au moins. Durant cette
opération les vannes de l’unité extérieure seront tenues fermées.
Seulement après cette épreuve (une attestation sera demandée), un tirage au vide pourra être effectué.
Appoint de réfrigérant et mise en service

L’appoint de réfrigérant devra être effectué sous contrôle du fabricant ou par l’entreprise dans le cas d’une accréditation
du constructeur.
La mise en service finale des installations sera effectuée par le fabricant ou toute autre personne mandatée par elle.
Localisation:
Selon plans PRO et étude de l'entreprise : depuis l'unité extérieure aux unités intérieures de la Salle de restauration et
du Vestiaire.

11.2.3 Unité intérieure
Cassette en plafond
Les unités intérieures seront de marque FUJITSU de chez ATLANTIC 600 x 600 DC INVERTER ou techniquement
équivalent.
Elles devront en tous points être compatibles avec les unités extérieures.
L’alimentation électrique des unités intérieures devra permettre d’isoler chaque unité sans interférer sur le
fonctionnement des autres.
Elles seront fixées sous dalle ou sur structure métallique à la charge du présent lot, par tiges filetées et seront
totalement désolidarisées du support de plafond.
Cassette 4 voies encastrées 600x600 type AUXB

Les unités intérieures seront de type Cassette 4 voies encastrées 600 x 600.
- Très faible hauteur d’encastrement de 245 mm.
- Une pompe de relevage sera prévue de série dans la cassette 4 voies et pourra refouler les condensats jusqu’à une
hauteur de 500 mm à 850 mm.
- Les quatre déflecteurs d’air seront motorisés individuellement, ce qui permettra un balayage automatique, sur les
quatre côtés, faisant varier ainsi la direction du flux d’air de façon à éviter toute variation brusque du débit et de la
température. Lors de l’arrêt de la cassette, les volets se remettent automatiquement en position fermée.
- Possibilité de raccorder une alimentation d’air neuf permettant d’améliorer la qualité d’air dans le local climatisé.
- Redémarrage automatique après une coupure de secteur.
- Fonctionnement silencieux 28-35 dBa, selon vitesse.
- Filtre haute efficacité sans entretien (un an).
- Les 4 angles de la cassette seront démontables, et ce afin d’aider au positionnement de celle-ci et d’en faciliter la
maintenance.
- Accès complet de maintenance par le panneau décoration.
Modèle selon étude de l'entreprise
Modèle de l’unité intérieure AUXB 7 GALHHC AUXB 9 GALHHC AUXB 12 GALHHC

- Puissance frigorifique W 2200 2800 3600
- Puissance calorifique W 2800 3200 4100
- Débit d’air (PV/MV/GV) M3/h 350/450/540 350/450/540 390/530/6000
- Encombrement (HxLxP) mm 245/570/570 245/570/570 245/570/570
- Encombrement façade (HxLxP) mm 620x620 620x620 620x620
- Niveau sonore (PV/MV/GV) dBA 25/30/34 25/30/35 27/34/37
- Puissance abs. Elect. w 230 V P/N/T 230 V P/N/T 230 V P/N/T
- Raccordement tuyauterie Cu pouce 1/4 - 1/2 flare 1/4 - 1/2 flare 1/4 - 1/2 flare
La prestation comprendra également l'ensemble des liaisons entre l'unité extérieure et les cassettes de diffusion par
canalisations adaptées, dans les combles, y compris toutes sujétions de calorifugeage.
L'évacuation des condensats par canalisations PVC Ø32 jusqu'aux points de raccordement en sol du lot maçonnerie est
inclus à la prestation du présent lot.
Toutes sujétions de raccordement électrique sur attentes laissées à proximité par le lot Electricité incluses à la
prestation du présent lot.
Localisation:
Selon plans PRO et étude de l'entreprise : unités intérieures de la Salle de restauration et du Vestiaire.
11.2.4 Commandes et régulation
Commandes Individuelles filaires
Chaque unité intérieure possèdera une commande filaire individuelle tactile rétroéclairée, respectant les
caractéristiques ci-dessous :
- Contrôle des unités intérieures de réseaux frigorifiques indépendants. L’utilisation de la télécommande devra pouvoir
être limitée par le verrouillage de certaines fonctions et définir une plage pour les températures d’utilisation en mode
chauffage et climatisation.
- L’interface se devra d’être en français.
- Le mode économie d’énergie pourra être configurable selon les besoins.
- L’interface rétroéclairée permettra une utilisation intuitive des fonctionnalités laissées à disposition de l’utilisateur.
- Une fonction dédiée à la maintenance permettra le test du (des) unité(s) et de leur pompe de relevage respective. Le

nom du local ou zone correspondant à la télécommande, pourra être affiché sur l’interface de la télécommande devra
être modifiable en cas de modification de cloisonnage.
- Le programmateur hebdomadaire, de série sur la télécommande permettra de programmer jusqu’à 4 plages de
fonctionnement par jour sur une semaine. Dans ce mode de programmation, les heures de marche et d’arrêt ainsi que
la température de consigne seront réglables. Cette fonction permet une régulation en “réduit de nuit” assurant ainsi une
consommation minimale.
Cette télécommande sera raccordée à son unité intérieure par un câble blindé, en respectant les préconisations du
constructeur.
- Les télécommandes à fil seront équipées d’origine d’une sonde d’ambiance incorporée pour permettre de réguler
selon les besoins sur la température de reprise des unités intérieures ou sur la température au niveau de la
télécommande. Elle pourra être configurée comme une commande de type « simplifiée tactile » permettant ainsi une
utilisation ergonomique par le client final.
- Un point de consigne sera défini et l’utilisateur ne pourra que modifier un différentiel (-2, -1, 0, +1, +2 : plage ajustable
selon les besoins de l’exploitant) par rapport à la température de base (définie lors de la mise en service par
l’exploitant). Cette affichage sera ainsi simplifié et facilement utilisable pour le contrôle des unités intérieures des
pièces.
- Chaque unité intérieure sera pilotée par une télécommande individuelle pouvant avoir les fonctions suivantes :
• marche / arrêt,
• réglage de la température,
• réglage de la vitesse de ventilation,
• programmation horaire hebdomadaire,
• abaissement de température,
• réglage de la vitesse de ventilation,
• programmation horaire hebdomadaire,
• abaissement de température,
• affichage Multi-langues,
• verrouillage des touches (2 niveaux),
• affichage des codes défauts,
Le câble de liaison (maximum L = 100 ml) entre la télécommande filaire et l’unité intérieure sera de section 2 x 0.75
mm² maximum.
Régulation
- 1 télécommande type PAR – F27 MEA – G, commande à fil sur bus pour chaque local,
- type NF, catégorie B, thermostat avec amplitude <1°C.
Cette télécommande sera pilotée par la gestion centralisée.
Câble bus
Les unités intérieures seront reliées entre elles au titre du présent lot ainsi qu’a l’unité extérieure correspondante par un
câble bus blindé avec tresse métallique, de section 2 x 1.5 mm² minimum
Les liaisons bus (maximum L=500 ml) pourront être réalisées en série, en parallèle ou en pieuvre.
Localisation:
Selon plans et étude de l'entreprise : pour les unités intérieures de la salle de restauration et du Vestiaire.
11.2.5 Réseau de condensat
Le bac de récupération des condensats équipant les unités intérieures sera relié au réseau eaux usées ou eaux pluviale
par l’intermédiaire d’un réseau en PVC qualité M1, jusqu’aux attentes du G.O. à +0.15 ml du sol.
Assemblage par raccords collés.
Le raccordement entre tuyauterie PVC et métalliques devra être effectué au moyen de raccords spéciaux agréés.
Les supportages devront permettre la libre dilatation des tuyauteries avec interposition d’un matériau résilient entre les
surfaces de frottement. Siphon sur chaque bac avec hauteur adaptée en fonction de la dépression.
Localisation:
Selon plans et étude de l'entreprise : pour les unités intérieures de la salle de restauration et du Vestiaire.
11.3 VENTILATION MECANIQUE CONTROLEE SIMPLE FLUX
Le descriptif suivant concerne la mise en place de caissons et bouches de ventilation pour les locaux impactés par les
travaux.
Ventilation simple flux

Le système de ventilation mécanique simple flux est un système où la circulation de l'air se fait depuis des entrées d'air
vers les terminaux d'extraction. L'air extrait est rejeté vers l'extérieur par un ventilateur d'extraction, via un réseau de

gaines et de bouches.
La Ventilation Mécanique Contrôlée (VMC) sera hygroréglable de type B et chaque installation sera constituée des
équipements suivants:
• groupe d'extraction,
• bouches pièces sèches,
• bouches pièces humides,
• flexibles et conduits,
• entrées d'air hygroréglables (fourniture et pose)
• sortie en toiture ou murale (compris grille, Chapeaux de ventilation, tuile à douille, etc..),
Extracteur
L'entreprise devra la fourniture, la pose et le raccordement de groupe d'extraction, l'attente électrique et la protection en
tête.
Bouches d'extraction
Les bouches seront fixées par ergots ou à l'aide de manchettes spéciales suivant le matériau du support traversé.
Flexible isolé
L'entreprise devra la fourniture et la pose de conduits flexibles PVC renforcé avec isolation thermique, classement au
feu M1, fabriqués par soudage continu, constitués de:
· une paroi intérieure en film PVC armé d'une grille textile,
· laine de verre de 25 mm d'épaisseur,
· une housse extérieure en film PVC.
Tube acier galvanisé

L'entreprise devra la fourniture et la pose de conduits spiralés en acier galvanisé, classement au feu M0, pour les
liaisons verticales et horizontales.
Entrées d'air
L'entreprise devra la fourniture et la pose des entrées d'air neuf.
Sortie de toiture
L'air vicié sera évacué à l'extérieur par l'intermédiaire d'une sortie de toiture. La sortie de toiture en acier galvanisé est
composée de:
· un chapeau pare-pluie rotatif équipé d'une grille de protection anti-volatile
· une plaque support de couverture équipée de 4 feuillards de fixation
· un fût de raccordement de conduit
La sortie de toiture sera de la même teinte que la tuile existante.
L'entreprise devra le raccordement du conduit de refoulement sur les sorties de toit.
La fourniture , la pose des grilles, chapeaux de ventilation, tuiles à douille compatibles avec la couverture existante et la
reprise de l'étanchéité restent à la charge du présent lot.
Maintenance et entretien
Équilibrage et réglage de l'installation de ventilation mécanique seront réalisés.
Entretien de ventilation comprenant toutes les contraintes nécessaires telles que les démontages et remontages de
trappes, panneaux, etc...
Nettoyage des filtres, des caissons, des réseaux, des bouches d'amenée d'air, d'extraction, etc...
11.3.1 Groupe d'extraction
Généralités :
Le ventilateur sera conforme à la directive Machine 89/392/CEE et à la directive CEM 89/336/CEE pour la ventilation
permanente à vitesse variable.
Le groupe sera fixé sur une fixation flottante anti-vibratile.
L'alimentation électrique sera réalisée conformément à la norme NF C 15-100.
Caisson d'extraction :
- caisson en tôle galvanisée double peau avec isolation thermique de 50 mm de laine de roche M0
- moteur 230V, 1 vitesse à accouplement direct ECM, IP20 asynchrome monophasé, basse consommation
- turbine double ouïe à action
- fixation sur chaise métallique avec interposition de plots anti-vibratiles
- manchettes souples
- plots antivibratoires
- pack "pression régulée" comprenant :
→ un variateur de tension
→ un capteur de pression SPRD monté et cablé en usine permettant d'obtenir un fonctionnement à pression

constante
Note : boitier déporté
Alimentation électrique :
- le caisson sera équipé d'un disjoncteur intégré qui assurera les fonctions :
→ interrupteur marche/arrêt
→ sécurité thermique sur chaque phase
- les calibres d'intensité seront déterminés en usine et adaptés à chaque moteur, protection thermique PTO
- les disjoncteurs seront équipés de 2 contacts (maxi 1A sous 220V) permettantla visualisation de la marche et de
l'alarme en cas d'arrêt du ventilateur
- le couvercle du coffret électrique situé sur un panneau d'extrémité sera démontable pour permettre le câblage de
l'extérieur
- l'amenée et les raccordements du courant sont à la charge du présent lot (moteur, dépressostat, etc...)
Sortie verticale en toiture:

L'air vicié sera évacué à l'extérieur, à la charge du présent lot, par l'intermédiaire d'un tuyau en acier galvanisé isolé de
Ø approprié au groupe, depuis le groupe jusqu'en sortie de toiture du lot COUVERTURE.
L'entreprise du présent lot se coordonnera avec le lot COUVERTURE pour le Ø de sortie à poser.
L'entreprise du présent lot doit le raccordement du conduit de refoulement et son étanchéité sur la sortie de toit.
Localisation:
Selon plans PRO : en Comble : dans le local VMC au dessus de la salle de restauration
11.3.2 Bouches d'extraction VMC
Bouches d'extraction métallique à débit fixe et réglable.

- marque : ALDES, VIM ou techniquement équivalent
- type : KSOE acoustique
- en acier, peinture époxy blanche RAL 9003
- Ø 100 / 125 / 160 / 200 mm selon étude de l'entreprise
- débits de 20 à 350 m3/h selon étude de l'entreprise
- type à forte perte de charge pour ventilation mécanique contrôlée
- autoréglable acoustique
- Montage mural ou au plafond
comprenant :
→ face avant en acier laqué
→ cône d’aspiration.
→ obturateur central (position concentrique) mobile : réglage du débit.
→ fût sur lequel est monté un joint mousse
→ élément de régulation MR
→ manchon ou manchette selon position
→ clapets bouches ou clapets terminaux, coupe-feu, conformes aux articles CH32 et CH42 du règlement de
sécurité contre l’incendie, de type SC ou SVC de chez VIM ou techniquement équivalent.
Localisation:
Selon plans PRO et étude de l'entreprise :
- Office (avec CF)
- Rangement (avec CF)
- WC petits
- WC PMR
11.3.3 Réseau d'extraction
Les réseaux chemineront en faux-plafond, en plénum, en comble des locaux, en tuyaux galavnisés spiralés,
assemblage par mastic et ruban adhésif.
Fixation par feuillard galvanisé avec interposition mousse anti-vibratile.
Isolation par une laine de verre de 25 mm M0 revêtue d'un pare vapeur kraft alu.
Ø en fonction de l'étude de l'entreprise
A l'aspiration du groupe, il sera installé des pièges à sons et des manchettes anti-vibratiles
Raccordement sur les bouches et sur le caisson vmc du présent lot, à la charge du présent lot.
Localisation:
Selon plans PRO :
- ensemble du réseau VMC des locaux

- rejet du groupe VMC
11.4 VENTILATION DOUBLE FLUX
La Salle de restauration sera traitée par une centrale de traitement d'air double flux tout air extérieur, assurant le débit
d'air neuf réglementaire préchauffé suivant les conditions ambiantes avec récupérateur à plaques sur air extrait.
Installation sur un chassis métallique peint dû par le présent lot.
11.4.1 Centrale double flux
Centrales double flux à haut rendement destinées à la ventilation des locaux tertiaires.
Comprend les raccordements électriques sur l'attente du lot ELECTRICITE.
Référence
ATLANTIC DUOTECH 1500 V (Version avec batterie électrique de préchauffage) ou techniquement équivalent.
Construction
Structure monobloc en profilé d’aluminium extrudé noir, assemblée par des angles en nylon noir.
Raccordement aéraulique en ligne de la centrale au moyen de piquages à joint classe D fournis pour les tailles 600 à 2
000.
Isolation par panneaux de 25 mm de laine minérale. R = 0.75 m2 .K/W. Classe A2-S1,d0 pour les tailles 600 à 2 000
H&V.
Motorisation moto-turbine centrifuge à réaction et à commutation électronique (EC).
Échangeur à contre-courant haute efficacité en aluminium, certifié Eurovent, étanche et pouvant fonctionner jusqu’à
80°C.
By-pass total de l’échangeur sur l’air neuf motorisé et régulé automatiquement.
Batterie modèle électrique intégré monté câblé en usine, protection thermique intégrée (conforme CH37)
Filtres haute efficacité et à faible perte de charges : ISO ePM1, 55% au soufflage et ISO ePM10 60% à la reprise.
Bac de condensats en acier galvanisé avec tube d’évacuation.
Armoire électrique regroupant la régulation et l’ensemble des connexions, accessible par une porte montée sur
charnières et fermée par loquet.
Capteur de pression contrôlant les ventilateurs.
Interrupteur de proximité monté d'usine.
Caracteristiques
Tension : Tri 400 V + Neutre
Débit : jusqu'à 1530 m3/h
Intensité maximum : 6,7 A
Puissance. maxi : 1541 W
Protection machine : 16 A
Batterie électrique : Puissance calorifique : 5,4 kW
Poids : 242 kg
Récupération
Echangeur à contre-courant haute efficacité en aluminium, certifié EUROVENT, étanche et pouvant fonctionner jusqu'à
80°C.
Rendement échangeur : 89,23 %
By-pass total de l'échangeur sur l'air neuf motorisé et régulé automatiquement.
Ventilation
Moto-turbine centrifuge à réaction et à commutation électrique (EC), permettant d'optimiser le rendement global de la
centrale.
Composants de régulation montés de série

Boitier de commande filaire fourni de série avec possibilité de déporter la commande de 150 m maxi en standard.
4 sondes de température (à chaque entrée et sortie d'air).
Transmetteur de pression.
Servomoteur By-pass tout ou rien.
Régulation
5 programmes journaliers : Eco, Confort, Arrêt, + 2 programmes paramétrables P1 et P2
Comptage des heures de fonctionnement par poste
Calcul de la consommation par poste
Choix du mode de ventilation (monozone ou multizones, débit constant ou variable)
Choix du mode de fonctionnement (chaud, automatique)

Maintien et contrôle des températures de soufflage, de reprise, d'ambiance par sonde)

Gestion automatique du By-pass : ON/OFF
Protection de l'échangeur contre le givre par recyclage, réduction des débits, mix préchauffage - réduction débit,
by-pass proportionnel
Contrôle de l'encrassement des filtres par pressostats
Pilotage via Modbus en série
Communication
Pilotage en local via DUO TECH VISION
Affichage des défauts et synthèse des alarmes
Surventilation hygiénique ou free-cooling automatique
Filtration
Filtres haute efficacité et à faible perte de charges : ISO ePM1, 55% au soufflage et ISO ePM10 60% à la reprise
Mise en service constructeur

- 3 ans pièces
- 1 an main d'oeuvre
Raccordement air neuf et rejet

La centrale sera équipée d'une prise d'air neuf murale, type GLA avec pare pluie et grillage anti-volarile
La liaison des prises d'air ety rejet à la centrale sera réalisée par des gaines en acier au présent lot
La prise d'air neuf sera positionnée à 8 ml des rejets CTA et extracteurs
Localisation:
Selon plans PRO : dans le local VMC en comble au dessus de la salle de restauration
11.4.2 Réseau d'air en soufflage et reprise
L'air sera distribué par des réseaux de gaines :

- en acier galavnisé spiralé de section circulaire ou rectangulaire suivant le diamètre, assemblage par un système
étanche
- revêtu d'un calorifuge en laine minérale de 30 mm, classement M0, assurant l'isolation thermique
- une isolation complémentaire de 30 mm avec protection étanche et finition isoxal sera réalisée en toiture
- dimensionnés afin d'obtenir une vitesse comprise entre 3 et 4 m/s suivant le diamètre
- équipé de pièges à son, constitués de baffles, pré-dimensionnés afin d'obtenir une atténuation DE pour 250 Hz de 38
dB, et mis en oeuvre au plus près de la centrale
Les supports seront réalisés à l'aide de fixations galvanisées de marque MURO ou techniquement équivalent, avec
interposition de bandes caoutchouc.
Des registres réglables seront mis en place sur les antennes de soufflage.
Les traversée des parois coupe-feu des locaux à risque seront protégés par des clapets de degré coupe-feu égal celui
de la paroi traversée. Tous les clapets seront équipés d'un moteur de réarmement.
La position de ces clapets sera repérée par étiquettes gravées.
Le déclenchement sera assuré par fusibles tarés à 70 °C
Des contacts de fin de course signaleront le défaut et seront asservis au fonctionnement de la centrale.
Localisation:
Selon plans PRO : réseaux d'air neuf et reprise, et à l'aspiration et au rejet

11.4.3 Diffusion de l'air
Les grilles seront de marque FRANCE AIR ou techniquement équivalent.
Diffuseur de soufflage
Diffuseur 4 direction pour montage en plafond dalle 60 x 60
- type : DAP 40
- débit : selon pièces
- puissance acoustique : < 20 dB(A)
- en acier laqué RAL 9010
- équipé de registre
Diffuseur de reprise
Diffuseur carré de reprise avec porte filtre pour montage en plafond dalle 60 x 60
- type : GFA P 88
- débit : selon pièces
- puissance acoustique : < 20 dB(A)
- en acier laqué RAL 9010
- équipé de registre
Localisation:
Selon plans PRO : pour la salle de Restauration et le Vestiaire
11.4.4 Raccordement électrique - commande
Asservissements - Commande
La centrale agira et ajustera son débit en fonction de l'occupation des locaux.
Armoire électrique - Ventilation

Installation électrique :
Il sera mis en palce dans le local technique une armoire regroupant les commandes et protections de la centrale double
flux.
Armoire :
Elle sera composée de :
- une enveloppe métallique IP 559, dimensionnée pour recevoir 30% de matériel supplémentaire
- de rails de supportage de matériel
- de goulottes de protection des câbles
- d'un sectionneur général en tête avec carter de protection des câbles et parties sous tension
- de transformateurs 220/24 V avec protections
- test lampes
- test marche
- voyant de signalisation
- report de défaut de synthèse
- intégration en façade de l'armoire d'un écran tactile couleur
Protections puissances et commandes :

Pour centrale double flux
- registres motorisés
- moteurs
- intégration et relayage des régulations
- coup de poing d'arrêt d'urgence sur porte armoire
- report de commandes sur borne pour CP
- pressotats d'air
- moteurs de registre
Pour automates
Raccordements - Liaisons
Protection et raccordement depuis la coupure à proximité
Asservissement
Raccordements et asservissement des moteurs de soufflage et d'extraction
Asservissement et relayage pour antigel
Asservissement et pressostats d'air
Bus de liaison avec la GTC
Il sera prévu une pochette située dans chaque porte d'armoire contenent le schéma électrique, et un jeu de lampes de

rechange.
Localisation:
Selon plans PRO : pour la centrale double flux
11.4.5 Grille aluminium extérieure (charge MENUISERIE EXT)
Sans objet : à la charge du lot MENUISERIE EXTERIEURE

Grille en aluminium avec grillage antivolatile, ailettes fixes, montées avec un pas de 25 mm, finition laquée.
Localisation:
Selon plan PRO : Pignon Est
11.5 DIVERS
11.5.1 Dossier DOE
Est à la charge de l’entreprise du présent lot, la fourniture des DOE, en 3 exemplaires papier + 1 exemplaire numérique
sur CD ou clé USB au format PDF, comprenant :
- les plans cotés avec implantation des appareils, repérage des réseaux,
- les notices techniques du matériel installé,
- les notices de fonctionnement et d'entretien
- le rapport de vérification de bon fonctionnement..
Localisation:

Dossier n° 53120
LOT N°12
MOBILIER DE CUISINE
LOT N°12 : MOBILIER DE CUISINE
TABLE DES MATIERES

12.1.4 Documents à fournir à la consultation 3
12.1.5 Prestations dues par le titulaire 3
12.1.6 Obligation de résultat 7
12.1.7 Réception, levée de réserves 7

12.2.1 Lave-mains 8
12.2.2 Table du chef 8
12.2.3 Plaques électriques 8
12.2.4 Four électrique 9
12.2.5 Hotte motorisée 9
12.2.6 Table d'entrée lave-vaisselle 9
12.2.7 Lave-vaisselle à capot 10
12.2.8 Table de sortie lave-vaisselle 10
12.2.9 Adoucisseur d'eau froide 10
12.2.10 Armoires inox positives 11
12.2.11 Armoires haute 11
12.2.12 Table inox 12
12.2.13 Chariot de désserte 12

Le présent devis descriptif a pour objet la fourniture, la pose, les raccordements et la mise en service du matériel du
cuisine énuméré dans le présent CCTP.
- Connaissance du projet - Prestations dues par le titulaire

- Rappel des normes et règlements - Obligation de résultat
- Condition d'établissement de la proposition - Réception, levée de réserves
- Documents à fournir à la consultation - Sécurité des travailleurs
déceler.
l'exécution des travaux de plomberie - sanitaire. Ils seront conformes aux prescriptions du Cahier des Charges
applicables aux travaux et ouvrages annexes.
REGLEMENTS APPLICABLES
Les travaux liés à la présente installation sont soumis à l'ensemble des règlements, textes et normes en vigueur à la
date de la consultation, et en particulier à ceux reportés ci-après :
POUR LA MISE EN OEUVRE DES MATÉRIELS :

- le CCTP tous corps d’état
- Arrêté du 25 juin 1980 concernant la protection des risques d’incendie dans les établissements recevant du public
- Décret du 14 novembre 1988 relatif à la protection des travailleurs dans les locaux où sont mis en œuvre des courants
électriques (appareils équipés d’un dispositif de coupure)
- Norme NF C 15.100 de mai 1991, et guide U.T.E.C. 15.201, relatifs aux installations électriques dans les cuisines
collectives.
- Règlement sanitaire départemental type, et circulaire du 20 janvier 1983 relative à la révision du règlement sanitaire
départemental type.
- Règlement CE 178/2002 « Food Law ». Ce règlement fixe la base en matière de sécurité sanitaire des aliments que
ce soit au niveau des denrées alimentaires ou de l’alimentation animale.
- Règlement CE 852/2004 (en vigueur au 1er janvier2006) relatif à l’hygiène des denrées alimentaires. Il abroge la
directive 93/43 (dont il reprend et renforce les grandes lignes directrices). De même, il abroge, entre autres, les arrêtés
du 09/05/1995 et du 29/09/1997
a) Règlement CE 853/2004 (en vigueur au 1er janvier2006) relatif aux règles spécifiques d’hygiène applicables aux
denrées alimentaires d’origine animale.
b) Règlement CE 854/2004 (en vigueur au 1er janvier2006) relatif aux règles spécifiques d’organisation des contrôles
officiels concernant les produits d’origine animales destinés à la consommation humaine.
- Règlement CE 882/2004 (en vigueur au 1er janvier 2006)
- Règlement CE 2073/2005. Il concernant les critères microbiologiques applicables aux denrées alimentaires.
- Directive 2002/99/CE. Elle fixe les règles de police sanitaire régissant la production, la transformation, la distribution et
l’introduction des produits d’origine animale destinés à la consommation humaine.
- Directive 2004/41/CE abrogeant les 17 directives sectorielles existantes, elle précise que seuls persistent dans
l’attente de deux règlements spécifiques correspondants les critères microbiologiques et les dispositions relatives aux
températures.
POUR LE MATÉRIEL :
- Normes NF C 79.500 d'octobre 1980 et additifs, NF C 73.600 de décembre 1980 et additifs, NF C 73.800 de mai 1989
et additifs, et norme NF EN 60.335-1, fixant les règles de sécurité pour les appareils électriques.
- Normes EN 203.1 (1992), EN 203.2 (1995), EN 203.3 fixant les règles de sécurité des appareils de cuisson
professionnels utilisant les combustibles gazeux, ainsi que leur aptitude à la fonction.
- Directive 93/68 CEE du 22 juillet 1993, applicable au 1er janvier 1996, imposant un essai de type en
laboratoire agrée, pour obtention du marquage obligatoire CE sur les matériels gaz. (Agrément CE.Fr pour les appareils
de cuisson).

- Normes EN 292, EN 294, EN 60.204, relatives au principe de construction, distance de sécurité et appareillage
électrique des machines.
- Norme NF C 20.100 relative au degré de protection des appareils électriques.
En application de cette norme, l'ensemble des matériels devra avoir un indice de protection minimum IP255, l'ensemble
des appareillages électriques (commandes, signalisations, ...) situés à moins d'un mètre du sol devant être IP 259 ou
protégés IP259.
Normes de sécurité spécifiques pour certains matériels :

NF EN 60.335.2.36 pour les fours et foyers de cuisson,
NF EN 60.335.2.37 pour les friteuses à usage collectif,
NF EN 60.335.2.49 pour les armoires chauffantes.
NF EN 60.335.2.50 pour les bain-marie à usage collectif.
Normes de performances et d'aptitudes à la fonction pour certains matériels :

NF D 40.002 pour les friteuses,
La liste reportée ci-dessus n'est pas exhaustive.
Chaque fois qu'il est fait référence à un texte, une norme, un règlement cité dans cette liste ou non, les derniers additifs,
rectificatifs, mises à jour, ..., modifiant ce texte seront à prendre en compte.
L'ensemble du matériel mis en oeuvre devra être conforme aux normes françaises en vigueur "NF" et certifié. Il
sera également conforme aux exigences des directives européennes avec marquage CE et numéro
d'identification.

Avant la remise de son offre.

le soumissionnaire vérifiera sous sa propre responsabilité, les opérations mentionnées au devis descriptif, et les
complétera le cas échéant par tous les moyens en son pouvoir, par un examen des lieux, renseignements pris auprès
du maître d'oeuvre, etc., afin de prévoir dans ses prix l'ensemble des travaux et installations nécessaires au complet
achèvement des travaux de son lot.
12.1.4 Documents à fournir à la consultation
12.1.5 Prestations dues par le titulaire
1 - PRÉPARATION CHANTIER
Plans attentes et réservations D.A.O
Dans un délai de 10 jours calendaires après passation de la commande, le titulaire devra présenter au Maître d'Oeuvre:
- un plan détaillé d'implantation des équipements figurant à son lot, avec nomenclature et détails de ces
équipements.
- un plan détaillé d'attentes et de réservations, avec nomenclature de ces attentes et réservations.
Ces plans seront réalisés à l'échelle 2cm.p.m., en D.A.O., compatibles AUTOCAD et devront faire apparaître :
- les différents matériels à installer (plan d'implantation coté).
- les différents besoins en fluides (EF, EC, EF adoucie, EC adoucie, EU, gaz, électricité, etc.).
- les besoins en extraction (débits à extraire, dimensions et implantation des hottes), pour les fourneaux, fours, lave

vaisselle, lave batterie, local groupes frigorifiques,

- les réservations en maçonnerie (décaissé sous chambre froide négative, trémies pour les armoires traversantes,
caniveaux de sol, convoyeurs plateaux, passages pour tuyauteries frigorifiques, ..., passages pour
approvisionnements de matériels).
- toutes les réservations figurant sur ce plan seront cotées par rapport à des repères fiables (poteaux, murs porteurs,
...)
Les côtes impératives nécessaires à l'approvisionnement des différents matériels, ainsi qu'à leur implantation
{matériels entre murs, trémies pour matériels traversants entre autres devront impérativement figurer sur ces plans.
Ces plans seront fournis à l’architecte sur support informatique (fichiers au format dwg pour vérification, puis diffusés,
après corrections éventuelles, à l'ensemble des entreprises concernées, ainsi qu'à l'ensemble de la Maîtrise d'œuvre
sous forme de fichier D.A.O. informatique et de papier tirage.
Liste des tâches -Délai d'intervention

Tous les travaux préliminaires étant supposés exécutés par les autres corps d'état, le titulaire du lot indiquera en jours
calendaires la durée d'intervention prévue par tâche et par local pour l'installation des matériels figurant à son ou ses
lots.
Fourniture d'échantillons
Lorsque le Maître d'Ouvrage ou le Maître d'œuvre en feront la demande, le titulaire devra fournir des échantillons des
matériels proposés {tables inox, robinetteries, roulettes pour matériels mobiles, profils des meubles de distribution, ....
Lorsque la fourniture d'échantillons est impossible de par la nature du matériel concerné (matériel de cuisson, laverie,
..., le titulaire devra pouvoir montrer des équipements ou des installations similaires.
2 - CHANTIER
Assistance aux réunions de chantier

Lorsque le Maître d'Ouvrage ou le Maître d'œuvre en feront la demande, le titulaire déléguera au rendez-vous de
chantier un responsable de son entreprise, connaissant le dossier, et habilité à prendre des décisions au nom de
l'entreprise qu'il représente.
En cas d'absence non prévenue, ou non justifiée, les pénalités prévues au Marché s'appliqueront de fait.
De même, la délégation d'une personne non habilité à prendre des décisions, ou ne connaissant pas le dossier, sera
considérée comme une absence au rendez-vous de chantier, et pénalisée comme telle.
Vérification attentes et réservations

A la demande de la Maîtrise d'Œuvre, le titulaire vérifiera sur site la réalisation des différentes attentes et
réservations demandées aux autres corps d'état.
Il contrôlera, pour tout matériel installé en angle ou entre murs, le parallélisme et l'équerrage de ces murs.
Il procédera à la vérification du respect des côtes de passages impératives pour l'approvisionnement de ces
matériels, et des côtes d'implantation impératives préalablement signalées sur les plans de réservations réalisés.
Toute erreur ou omission constatée devra être signalée par écrit à la Maîtrise d'Œuvre dans un délai de 3 jours.
Faute de rapport écrit sur cette vérification. Les attentes et réservations seront considérées comme acceptées par
l'entreprise. Toute modification qui s'avérerait nécessaire par la suite étant alors à sa charge.
Livraison
La livraison du matériel interviendra lorsque l'Ordre de Service signé sera remis au titulaire du lot par le Maître
d'Ouvrage ou le représentant de la Maîtrise d'Œuvre.
Le titulaire devra alors livrer, réceptionner, installer, raccorder aux attentes et assurer la mise en service des
matériels prévus à son ou ses lots.
Installation
Il est rappelé au titulaire qu'il ne pourra commencer ses prestations d'installation qu'après remise et approbation de son
P.P.S.P.S. par le coordonnateur sécurité.
Au cours de l'installation, toutes dispositions devront être prises pour que la mise en oeuvre des matériels ne présente
aucun risque d'incendie ou autre, en conformité avec les règlements de sécurité.
Tous les outils, quelque soit la source d'énergie, devront être conformes aux normes d'hygiène et de sécurité en
vigueur.
En cas de non-respect de ces normes, le Maître d'Œuvre pourra interdire l'utilisation de l'outil non conforme, sans que
le titulaire puisse justifier d'un éventuel retard de ce fait.
Le raccordement des matériels se fera sur les attentes amenées par les corps d'état concernés.
Pour les ensembles de cuisson, le titulaire se raccordera sur les vannes d'arrêt E F, EC, gaz, et assurera la distribution
vers ses matériels (un départ et une vanne de barrage à la couleur conventionnelle par appareil.
Dans le cas de matériels raccordés au gaz, le titulaire rédigera un certificat de conformité attestant que les
raccordements ont été effectués par un ouvrier agréé pour ce type d'intervention, et que l'installation est conforme aux

normes et règlements en vigueur.
Dans le cas d'installation de production de froid à distance (groupes ou centrale), l'étanchéité du réseau de tubes
frigorifiques devra être éprouvé sous pression pendant 48 heures mini, avec contrôle de pression, avant la mise en
service définitive.
Le titulaire devra rédiger un certificat attestant la réalisation de ce test, et consignant les résultats obtenus avant et
après éventuelles reprises sur ce réseau.
Dans le cas de réutilisation d’équipement froid, le titulaire du présent lot devra s’assurer de la conformité des
réfrigérants utilisés et au besoin de réaliser la mise en conformité sans prétendre à un quelconque avenant à son
marché.
Evacuation des emballages

Les titulaires des lots Equipements de cuisine seront responsables de l’évacuation des emballages, caisses, palettes,
… ayant servi à l’approvisionnement de leurs matériels, ainsi que les gravats générés par la mise en place de leurs
matériels.
Par évacuation, il faut entendre le ramassage et l’évacuation journalière de ces gravats, sans pouvoir prétendre ç
l’inscription au compte prorata.
En cas de non-respect de ces consignes, le maitre d’ouvrage ou le maitre d’œuvre pourront sans préavis confier cet
enlèvement à une entreprise extérieure, aux frais exclusifs du titulaire.
Protection des matériels

Le titulaire est responsable de la protection des matériels figurant à son lot jusqu'à la mise en service définitive de ces
matériels. Dans le cas où des matériels existants réutilisés seraient stockés sur site pendant les travaux, le titulaire en
assurera la protection.
3 - RÉCEPTION DES INSTALLATIONS
Mise en service
Le titulaire assurera la mise en route, les essais, réglages, et la mise en service des matériels figurant à son ou ses
lots.
Pour tous les appareils électriques, devront systématiquement être contrôlés la mise à la terre des parties métalliques
et l'isolation des conducteurs électriques.
Pour les matériels frigorifiques, il sera procédé au contrôle de la régulation thermostatique (exactitude, conformité), et
des sécurités.
En cas d’installation d’une centrale de surveillance des températures, celle-ci devra être intégralement opérationnelle et
parfaitement programmée avec mise en route de son imprimante.
Les essais de chauffe sur les matériels de cuisson permettront de contrôler la régulation thermostatique, et la stabilité
des corps de chauffe à puissance maximum.
Pour les matériels de lavaqe et tout autre appareillage recevant de l'eau ou autre liquide, il sera procédé au contrôle de
l'étanchéité. De plus, tous les appareils seront vérifiés au niveau de :
- leur conformité vis à vis du descriptif technique détaillé.
- leur aspect (traces de chocs, rayures, ...)
- leur sécurité (parties coupantes, angles vifs dangereux, ébavurages insuffisants, ...).
- leur propreté (le matériels de cuisine ne devra souffrir d'aucune remarque, et devra être considéré comme utilisable
immédiatement)
Les matériels utilisant des produits consommables (produits lessiviels, désinfectants, produits à usage unique, ...)
devront être livrés avec une première charge de produit.

Période d'essais:
Une période d'1 mois sera prévue pour les réglages et essais avant réception. Cette phase s'effectuera en dehors des
périodes de fonctionnement des installations relatives aux besoins du chantier.
Durant cette phase, tous les frais de main d'œuvre et d'entretien seront à la charge de l'entreprise. Les frais de
fourniture d'eau, de combustibles et d'énergie seront à la charge du Maître d'Ouvrage.

Demande de réception:
Pour l'ensemble des installations techniques, assainissement, plomberie, alimentation en eau, les entreprises devront
effectuer, à leur charge, préalablement à la réception, les essais et les vérifications de fonctionnement mentionnés dans
le document de l'AQC.
La demande de réception sera adressée par l'entreprise au Maître d'Oeuvre qui signalera, par lettre recommandée avec
avis de réception, que les ouvrages pourront être réceptionnés à partir d'une date qu'il fixera et dans un délai de 2 à 10
jours suivant l'envoi de la demande.
Si, pour une raison quelconque, après leur constatation, il était décidé de conserver les fournitures ou dispositions non
conformes au devis, il serait fait un abattement sur le montant du forfait.
Tous les essais pourront être différés tant qu'une part quelconque des fournitures ou travaux ne sera pas acceptée.
Essais d'étanchéité:
La vérification sera immédiatement suivie d'un essai d'étanchéité de l'ensemble des installations, le Maître d'Œuvre
pouvant faire isoler un tronçon douteux pour le soumettre à un essai approfondi.
Le matériel d'épreuve sera, dans ce cas, fourni par l'entrepreneur et tous les frais seront à sa charge.
La vérification de l'étanchéité pourra être répétée après chaque essai de fonctionnement et lorsque les installations
seront refroidies.
Tout autre essai pourra être différé tant qu'il n'aura pas été remédié définitivement aux défauts d'étanchéité constatés
éventuellement au cours de vérifications précédentes.
Réception des installations:
Réception des ouvrages

des Charges, à l'exception des réglages de températures. Seront notamment vérifiés en présence du Maître d'Œuvre et
Bureau de Contrôle:
- la qualité et la mise en œuvre du matériel,
- l'étanchéité des installations,
- le niveau sonore des installations,
Réception avec réserves

Si le procès-verbal fait état des réserves motivées par des omissions ou imperfections, l'entrepreneur disposera d'un
délai, sauf accord commun, de 90 jours à compter du jour de la réception du procès-verbal pour exécuter les travaux
demandés. Passé ce délai, le Maître d'Ouvrage fera effectuer ces travaux aux frais, risques et périls de l'entreprise
défaillante. A l'achèvement des travaux, l'entrepreneur demandera la suppression des réserves. Les réserves seront de
2 sortes:
- réserves statiques concernant des systèmes ou matériels sur lesquels des remarques auront été formulées au sujet
de leur conformité par rapport aux documents contractuels et aux règles de l'art.
- réserves dynamiques, c'est à dire, soit défauts de fonctionnement qui auront été décelés au cours des essais, soit des
réserves quant au bon fonctionnement mais qu'il reste à prouver par le respect des températures, niveaux sonores, etc,
précisés dans les bases de calcul.
Périodes de fonctionnement normal

Aussitôt après la réception avec réserves, commencera une période de fonctionnement normal. Pendant cette période,
l'entreprise aura à sa charge l'exécution de tous les travaux répertoriés dans les listes de réserves statique et
dynamiques.
Procès-verbal:
A l'issue de la visite, la décision (réception avec ou sans réserve ou refus de réception) sera consignée dans un
procès-verbal, la date de réception étant celle du dernier jour de la visite.
Visite de contrôle:
La visite de contrôle aura lieu 1 an après la réception des ouvrages. Durant cette période, les essais de puissance et de
conditions intérieures devront avoir lieu. Cette visite de contrôle aura pour but de contrôler si toutes les imperfections
relevées et si tous les essais sont satisfaisants.

exemplaires comprenant :
- la nomenclature repérée des appareils
- une notice de marche de contrôle et d'entretien des installations,
- une notice descriptive indiquant les marques et adresses des fournisseurs, les matériels installés, le numéro et la date
de l'accusé de réception de commande adressé par le fournisseur,

12.1.6 Obligation de résultat
12.1.7 Réception, levée de réserves
La réception des matériels aura lieu en présence:

- d'un représentant du Maître d'Ouvrage ou du Maître d'Ouvrage délégué,
- d'un représentant de la maîtrise d'Oeuvre,
- d'un représentant du titulaire du ou des lots concernés.
A l'issue de la visite de réception, le Maître d'Ouvrage prononcera, sur proposition du Maître d'Oeuvre, la décision
concernant la réception, avec ou sans réserve, ou le refus de réception de l'installation.
Le procès-verbal sera établi par le Maître d'Oeuvre, qui le notifiera au titulaire par lettre recommandée avec accusé de
réception. Le titulaire dispose de 5 jours après notification pour contester les réserves. Passé ce délai, le titulaire est
réputé avoir tacitement accepté ces réserves.
Lorsque le procès-verbal de réception fait état de réserves par omission ou imperfections, il indique les travaux
correspondants à exécuter. Le titulaire dispose d'un délai fixé à 5 jours maximum, à partir de la date de réception du
procès-verbal, pour exécuter les travaux demandés, y compris ceux qui en sont la conséquence. Passé ce délai, le
Maître d'Ouvrage pourra faire exécuter ces travaux par toute entreprise de son choix. aux frais, risques et périls du
titulaire défaillant, de plein droit, et sans qu'il soit besoin d'une mise en demeure préalable ou de toute autre formalité.
Le présent CCTP fait sur certains points référence à des produits précis, dans le seul but de fixer une base quant aux
prestations exigées au niveau de la qualité de fabrication et des caractéristiques techniques.
Les entreprises ont toute liberté pour répondre avec le matériel de leur choix, sans autre restriction que la conformité
aux spécifications techniques et qualitatives décrites.
Toute erreur ou omission éventuelle contenue dans le descriptif contractuel devra être signalée par écrit avant
passation de commande.
Toute indication dans le descriptif contractuel n'apparaissant pas sur les plans, ou vice-versa, doit être considérée
comme mentionnée sur les deux.
Cependant, en cas de contradiction flagrante entre les plans et le descriptif, celle-ci devra être signalée par écrit avant
toute passation de commande.
DESCRIPTION DES APPAREILS

L'entreprise du présent lot aura à sa charge l'installation et le raccordement complet (électricité et Plomberie) de ces
équipements en ordre de marche.
A comprendre également tous les essais nécessaires pour le bon fonctionnement des installations, les formations et
explications au personnel dédié et défini par le Maître d'Ouvrage.
PUISSANCE
Le total de la puissance utile des appareils de cuisson et de remise en température sera inférieure à 20 Kw/h
selon l'article GC19 du règlement de sécurité incendie (§ 1. L'utilisation des appareils de cuisson ou de remise en
température est autorisée si leur puissance utile totale est inférieure ou égale à 20 kW).

12.2.1 Lave-mains
Lave-mains adossé inox

- marque : FRANSTAL ou techniquement équivalent.
- réalisation inox AISI 304,
- bandeau cache bac
- commande par panneau frontal
- dosseret monobloc
- kit de fixation
Robinetterie
- robinet temporisé
- pré-mélangeur avec clapet anti-retour
- col de cygne 200 mm
- bonde, siphon inox, etc..
Localisation:
Selon plans PRO : Office (1 unité)
12.2.2 Table du chef
Table du chef adossée

- marque FRANSTAL ou techniquement équivalent
- dimension : 1400 (L) x 700 (P) x 900 (H)
- 1 cuve inox gauche, 400 x 400 x 300 mm embouti
- réalisation en inox AISI 441doublé mélaminé blanc
- bord avant 50 mm rayonné
- dosseret 100 x 20 mm rayonné
- ceinture inox
- pieds en tubes inox AISI 304L ø 38 mm
- vérins inox réglable sur 30 mm
- 1 étagère basse
Robinetterie
- robinet mitigeur mono trou à commande au coude avec bec de 250 mm
- bonde, tube surverse, siphon inox, etc..
Localisation:
12.2.3 Plaques électriques
Module 2 plaques électriques fonte

- marque AMBASSADE, modèle CME423E ou techniquement équivalent
- 1 plaque de 2 kW Ø 180 mm
- 1 plaque de 2,6 kW Ø 220 mm
- puissance totale : 4,6 kW
- alimentation : 230V mono
- commande par commutateur 7 positions
- armoire neutre avec échelles et deux grilles fil
- Porte doublée acier inox 18/10
- dosseret DSA400 pour appareil de 400 mm de large
- dimensions : 400 mm (L) x 650 mm (P) x 900 mm (H)
Localisation:

12.2.4 Four électrique
Four de remise et de maintien en température 10 niveaux

- marque AIR'T, modèle CFE710RT ou techniquement équivalent
- capacité : de 30 à 120 repas
- poids: 124 kg
- habillage et moufle intérieur en inox 18/10
- minuterie 120 mn
- thermostat multipoints, thermostat de sécurité
- support de four intégré
- casier intérieur 10 niveaux GN 1/1
- puissance des éléments chauffants: 9,00 kW
- alimentation : 230 V 1N~50 H
Localisation:
12.2.5 Hotte motorisée
Hotte monobloc
- marque ALVENE, modèle LUDINE 11R ou techniquement équivalent
- sans visserie apparente sur les faces extérieures
- pièces visibles réalisées en acier inox AISI 304, brossé grain 220 sur les deux faces
- profils supports intégrés sur chaque bloc
- 3 filtres à chevron cadre inox tricot galva
- capteur avec bouchon de purge inox G3/8 pour évacuer les graisses et condensats
- ventilateur IP55 classe F
- alimentation : 230V MONO
- puissance : 0,3 kW
- 1 variateur électronique de tension 6 ampères, à touche sensitive monté en façade
de hotte (230V mono)
- raccordement d'une électrovanne gaz et d'un éclairage
- avec presse étoupe
- platine virole galva
Gainage complet de hotte jusqu'en sortie de toiture au présent lot

- conduit spiral galva Ø 250
- raccords, coudes et manchons
Note : raccordement sur sortie de toiture en attente du lot COUVERTURE
Localisation:
12.2.6 Table d'entrée lave-vaisselle
Table d'entrée inox

- bac 400X400 gauche avec trou vide-ordures à droite
- réalisation tout inox AISI 441
- ceinture inox sous plateau
- bac inox embouti
- 1 étagère basse inox renforcée par omega épaisseur 10/10ème, retombée de 37
mm, contre-pli à l'anglaise et kit de fixation
- piètement inox tube rond 38 mm
- chemin de glissement largeur 510 mm
Robinetterie
- 1 douchette col de signe vaisselle avec mélangeur monotrou, tête céramique 1/2",
90° avec robinet orientable

- bonde, tube surverse, siphon inox, etc..
Localisation:
12.2.7 Lave-vaisselle à capot
Lave vaisselle
- marque FRANSTAL, modèle LARAH1040E PRS HD ou techniquement équivalent
- capot électronique "HEAVY DUTY"
- pompe de vidange
- doseur détergent
- rinçage indépendant du réseau
- MPOWER commutable
- haut.utile 42cm
- lavage 60x40cm ou GN1/1 (casier spécial)
- cycle autonettoyage + autodiagnostic + Thermomètres
- bras lavage + rinçage inox
- cuve emboutie latérale
- filtre inox
- fonction GREEN économie d'énergie
- thermostop T
- rinçage électriques
- cycles 60-120-180-540''
- alimentations 400V Tri+N+T
- compris fourniture et pose, raccordements électriques et tous fluides
Localisation:
12.2.8 Table de sortie lave-vaisselle
Table de sortie inox

- réalisation tout inox AISI 441
- ceinture inox sous plateau hauteur 120 mm
- piètement inox tube rond 38 mm
- chemin de glissement largeur 510 mm.
- dimensions :600 mm (L) x 600 mm (P) x 900 mm(H)
Localisation:
12.2.9 Adoucisseur d'eau froide
Adoucisseur d’eau froide

- marque CTA, modèle RONDEO2
- version Eau Froide
- tête de commande 5 cycles
- volumétrique Résine agréée consommation humaine
- capot de protection en PETG
- flotteur double sécurité de saumurage
- mixing de réglage de dureté résiduelle
- by-pass avec adaptateur M3/4
- flexibles Inox FF201308
- tube de vidange armé 12/19
- sel régénérant norme AFNOR - 10 kg Nécessaire
- TH-Test
- puissance : 0.003 kW

Support mobile
- marque CTA
- support mobile pour RONDEO 1/2/3
Localisation:
Selon plans PRO : Office (1 unité) sous la table de sortie du lave-vaisselle
12.2.10 Armoires inox positives
Armoire réfrigérée positive

- marque FRANSTAL, modèle HD15T ou techniquement équivalent
- structure extérieure et intérieure en acier spécial anti-empreinte
- condensateur à ailettes
- regulation 0°C/+10°C.
- thermomètre thermostat électronique
- dégivrage automatique à air
- évaporation automatique des condensats
- crémaillères en inox AISI 304
- compartiment positif GN 2/1, 2 portes pleines
- couple de guides inox FRANSTAL, modèle CGX pour armoires frigorifiques
- 4 clayettes plastifiées GN2/1, FRANSTAL modèle GP21 pour armoires frigorifiques
- dimension : 1500 mm (L) x 830 mm (P) x 2040 mm (H)
Localisation:
Selon plans PRO : Tisanerie (1 unité)
12.2.11 Armoires haute
Armoire haute toit plat

- marque FRANSTAL, modèle T338101 ou techniquement équivalent
- réalisation tole inox AISI 441 sur structure 15/10
- intérieur rayonné : 3 étagères intermédiaires réglables
- 2 portes coulissantes doublées et isolées
- parois latérales
- 4 pieds inox diam. 60 mm
Localisation:
Selon plans PRO : Rangement (1 unité)

12.2.12 Table inox
Armoire haute toit plat

- Marque FRANSTAL, modèle T265303ER ou techniquement équivalent
- réalisation tout inox AISI 441doublé mélaminé blanc
- bord avant 50 mm et arrière 50 mm rayonnés
- ceinture inox sous plateau hauteur 120 mm
- piètement inox tube diam. 38 mm
Localisation:
Selon plans PRO : Office (1 unité) en table centrale
12.2.13 Chariot de désserte
Chariot de desserte
- marque FRANSTAL, modèle ITO801543F ou techniquement équivalent
- 3 plateaux
- roues à chape polyamide
- construction soudée inox
- plateaux emboutis avec bords écrasés et insonorisés
- arceaux en tube diam. 25 mm
- 4 roues pivotantes diam 125 mmdont 2 à frein avec pare-chocs annulaires
- bandage caoutchouc non marquant
- roulements à billes
- charge maximale : 50 kg par plateau
Localisation:
Selon plans PRO : Office (2 unités)

Commune de Barbuise: C.C.T.P

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Commune de Barbuise: C.C.T.P

Transféré par

Droits d'auteur :

Formats disponibles

Maître d’Ouvrage :

CONSTRUCTION D’UNE SALLE DE RESTAURATION

Cahier des Clauses Techniques Particulières

N° 53120 DCE juillet 2022

TABLE DES MATIERES

0.1 PREAMBULE - GENERALITES 3

0.2 ORGANISATION COLLECTIVE DU CHANTIER 9

0.3 CONDITIONS GENERALE D'EXECUTION DES TRAVAUX 14

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 1

0.3.10 Implantation - Piquetage - Trait de niveau 16

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 2

0.1 PREAMBULE - GENERALITES

0.1.1 DEFINITION DE L'OPERATION

0.1.2 LISTE DES LOTS

Lot n° 0 SPÉCIFICATIONS TECHNIQUES GÉNÉRALES

0.1.3 RENSEIGNEMENTS INTERVENANTS

0.1.3.1 Maître d'Ouvrage

Ouverture au public : le lundi de 17h00 à 18h30, le mercredi de 13h30 à 18h30,

0.1.3.2 Maître d'Oeuvre

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 3

0.1.3.3 Bureau de contrôle

0.1.3.4 Coordonnateur SPS

0.1.3.5 Diagnostic amiante et plomb avant travaux

Diagnostic joint au dossier DCE : référence AM-RAD BARBUISE-V1 du 18/01/2022

0.1.4 LISTE DES PIECES GRAPHIQUES

0.1.4.1 Plans Architecte

Plan n° Nomenclature Échelles

EA 01 ETAT ACTUEL 1/100 - 1/200

PRO 02 PROJET : PLANS RDC - CHARPENTE - COUPES - FACADES 1/50 - 1/100

PRO 03 PROJET : FONDATIONS - PLAFONDS - ELECTRICITE - CHAUFF - VMC 1/50 - 1/100

0.1.4.2 Plan du Géometre

Plan n° Nomenclature Échelles

G 1 PLAN TOPOGRAPHIQUE (indice A du 05/01/2022) 1/200

0.1.5 Plans et détails techniques, notes de calcul

COMPARAISON ENTRE PLUSIEURS DOCUMENTS DU D.C.E.

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 4

ETUDES DES ENTREPRISES

Mission étendue aux plans EXE, synthèse et notes de calcul:

0.1.6 Participation des entreprises

0.1.7 Règles de construction

0.1.7.1 Documents de références

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 5

Pour la conformité au règlement de construction :

0.1.7.3 Règles générales

a) Matériaux et procédés traditionnels

b) Matériaux et procédés nouveaux

c) Marques et cahiers des charges des fabricants

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 6

0.1.7.4 Lutte contre l'incendie

Seul le Maître d'Oeuvre est autorisé à délivrer des permis au feu.

0.1.8 Ouvrages annexes à la construction

Le devis descriptif a pour but de préciser la nature des constructions à réaliser.

0.1.9 Contenu du prix, proposition de prix

CONTENU DES PRIX

Les prix des bordereaux comprennent notamment :

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 7

0.1.10 Qualifications et assurances des entreprises

0.1.11 Connaissance des lieux

0.1.12 DIUO et DOE

LE : 27/07/2022 - ADS ARCHITECTURE - Page : 8

• la marque, la teinte et la nature des matériaux et produits employés,

0.1.13 Rendez-vous de chantier - Périodicité - Compte-rendu

0.1.14 Période de préparation du chantier
