BETON

ARME CHAPITRE V (L. BENAMARA USTO)

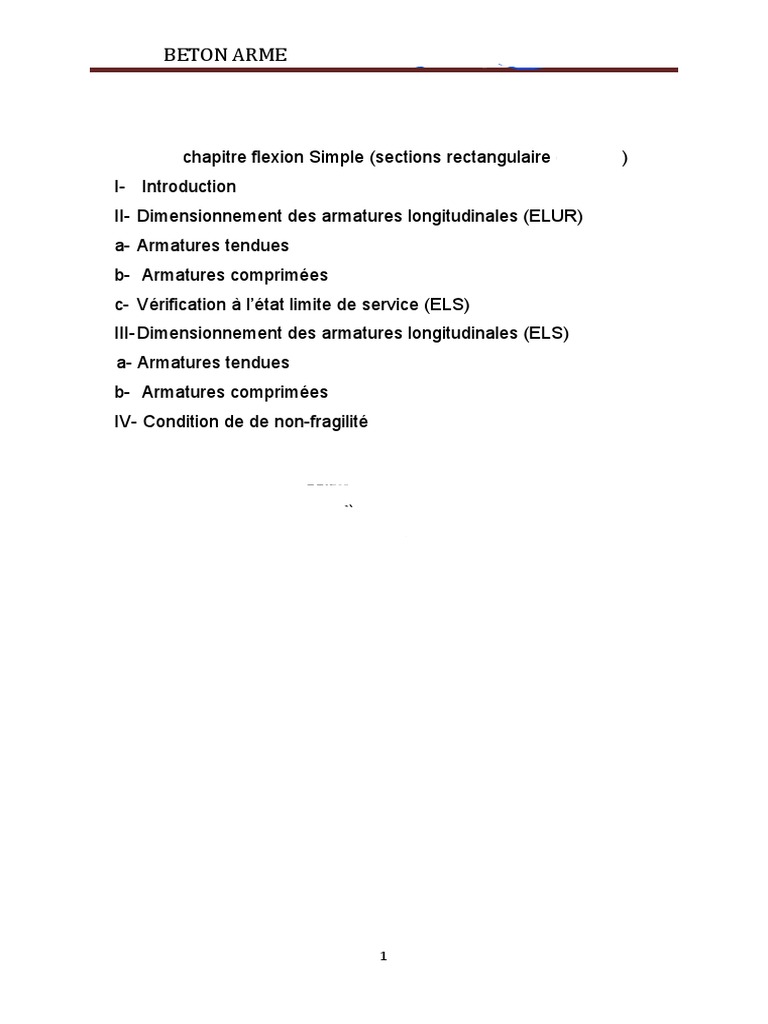

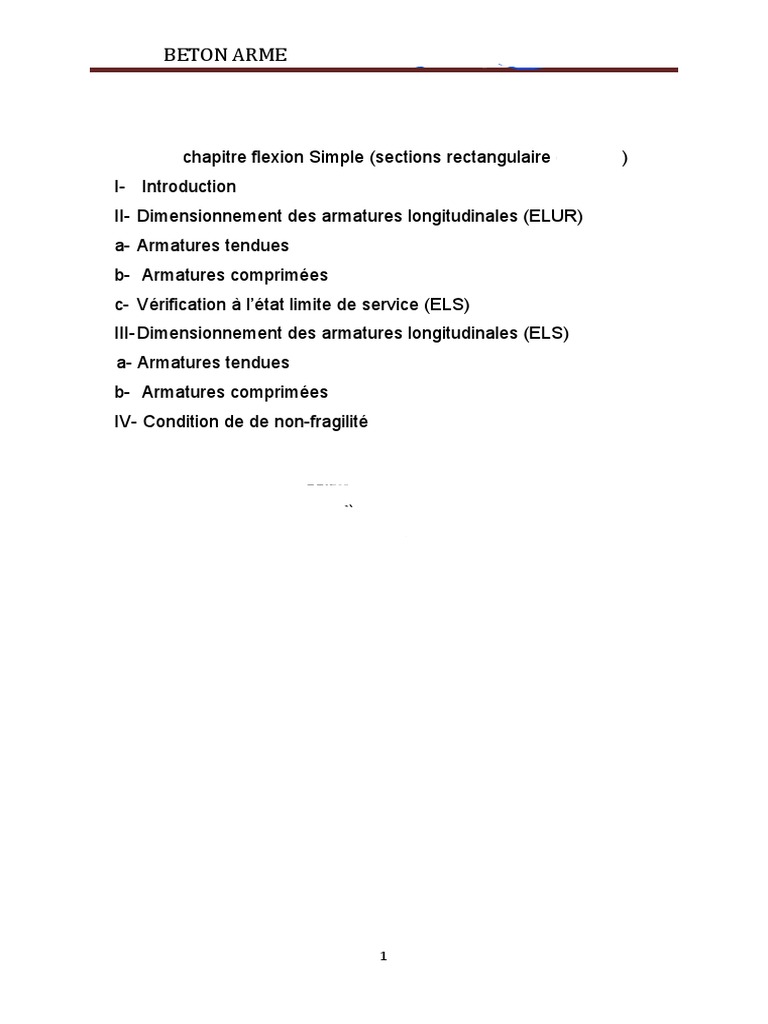

Cinquième chapitre flexion Simple (sections rectangulaire et en Té)

I- Introduction
II- Dimensionnement des armatures longitudinales (ELUR)
a- Armatures tendues
b- Armatures comprimées
c- Vérification à l’état limite de service (ELS)
III- Dimensionnement des armatures longitudinales (ELS)
a- Armatures tendues
b- Armatures comprimées
IV- Condition de de non-fragilité
V- Section en Té
a- Etat limite ultime de résistance (ELUR)
b- Etat limite de service (ELS)
c- Dimensionnement de (Ast) à l’ELS
VI- Exercices

1

 BETON ARME CHAPITRE V (L. BENAMARA USTO)


I- Introduction
Une pièce en béton armé est soumise à la flexion simple lorsque la
somme des sollicitations s’exerçant à gauche de la section droite (S),
peuvent être réduises par rapport au centre de gravité à un moment de
flexion (Mf) et un effort tranchant (V).
Dans ce cas, l’étude sera divisée en deux parties séparées :
- La première partie concerne le dimensionnement des armatures
longitudinales sous l’action d’un moment de flexion (Mf) appliqué.
La deuxième partie concerne le dimensionnement des armatures
transversales (cadres, épingles ou étriers) sous l’action de l’effort
tranchant (V) appliqué.

II- Dimensionnement des armatures longitudinales (ELUR)

L’effort appliqué sur une section en béton armé soumise à un moment

de flexion sera divisé en deux parties. La première partie concerne la
zone comprimée, l’effort sera pris par la section du béton (Sb) et les
armatures comprimées (Asc). La deuxième partie concerne la zone
tendue, l’effort sera pris par les armatures tendues (Ast).

2

 BETON ARME CHAPITRE V (L. BENAMARA USTO)

L’effort pris par le béton Nbc = Sb σbu.
La section du béton sera calculée à partir du diagramme contrainte-
déformation du béton qui est un diagramme parabole-rectangle. Pour
simplifier les calculs, on peut prendre un diagramme rectangle sur une
distance de 0,8Y de la fibre supérieure (Y est la position de l’axe neutre
par rapport à la fibre la plus comprimée).
Sb= (0,8 Y b) avec Y= (α d)
Nbc = σb Sb donc Nbc = 0,8σbuαdb
L’effort pris par le béton Nbc = (0,8 σbu α d b)
L’effort pris par les armatures comprimées Nsc = (Asc σsc)
L’effort pris par les armatures tendues Nst = (Ast σst)
Selon le principe fondamental de la statique (PFS) on a :
ΣF = 0 Nbc + Nsc - Nst = 0
ΣM/A = 0 Mu - Nbc (d - 0,4Y) - Nsc (d-c’) = 0
a- Section sans armatures comprimées (Asc = 0)
Mu - Nbc (d - 0,4Y) = 0 Mu = Nbc (d - 0,4Y) = (0,8σbuαdb)(d-0,4Y)
Mu = (0,8σbuαdb) (d-0,4Y) = (0,8σbuαd2b) (1-0,4α)
μ = 0,8α (1-0,4α) = Mu / (bd2σbu)
(μ) est le moment relatif, réduit ou ultime
(α) est la profondeur relative de l’axe neutre
μ = 0,8α (1-0,4α) = (0,8α -0,32α2) 0,32α2 - 0,8α + μ = 0
On détermine (α) en fonction de (μ)
α = (1- (1-2 μ) 1/2) / 0,8 = 1,25 (1- (1-2 μ)1/2)
ΣM/B = 0 Mu – Ast σst Z = 0
Mu = Ast σst (d-0,4Y) = Ast σst d (1 - 0,4 α) on pose β = (1 - 0,4 α)
On doit déterminer la valeur du moment relatif (μ) ensuite on détermine
les deux valeurs (α) et (β) puis on calcule la section des armatures (Ast),
Ast = Mu / σst Z avec Z= (β d)

3

 BETON ARME CHAPITRE V (L. BENAMARA USTO)

b- Section avec armatures comprimées (Asc 0)
- Moment de référence (MAB)
Le moment de référence d’une section est le moment qui donne les
déformations maximales des deux matériaux (béton et acier). Le
diagramme correspondant sera le diagramme de déformation qui passe
par les deux pivots (A et B) donc (εbu=3,5‰ et εst = 10‰). A partir de
deux triangles semblables, on a :
(Y / (d-Y)) = (εbu / εst)
Y= (εbu / (εbu+ εst)).d = (3,5 / (3,5+10)).d = 0,259.d donc Y= α.d
Avec α = 0,259 μAB= 0,8*0,259(1-0,4*0,259)
On aura : μAB = 0,186 (moment réduit)
Le moment de référence est le moment correspond au moment réduit
μAB = 0,186.
MAB= μAB*σbu *b*d2
- Moment resistant (MR)
Le moment résistant correspond au moment ou l’allongement des aciers
est à la limite élastique (μL) donc :
MR = μL* σbu* b*d2 avec μL= 0,8*αL (1-0,4* αL)
Les valeurs de (αL) et de (μL) sont obtenues du tableau selon le type
d’acier.
Une section en béton armé sera avec des armatures comprimées si :
(μ > μL)
Le moment résistant du béton est MR = μL* σb* b*d2.
On détermine le moment résiduel Mr = Mu - MR
ΣM/A = 0 Mu - Fsc (d-c’) – Fb (d-0,4Y) = 0
Mu = Fsc (d-c’) + Fb (d-0,4Y) = Asc σsc (d-c’) + 0,8Yb σbu(d-0,4Y)
Mu = Asc σsc (d-c’) + 0,8αL (1-0,4 αL) bd2 σbu = Asc σsc (d-c’) + μLbd2 σbu
Asc = (Mu – MR) / (d-c’) σsc

4

 BETON ARME CHAPITRE V (L. BENAMARA USTO)


Valeurs de fe ; 1000εL ; αL ; μL ; βL et σs
Nuances fe (MPa) 1000εL αL μL βL σs (MPa)

μ ≤ 0,432 σs=187

FeE22 215 0,935 0,789 0,432 0,684 μ > 0,432 σs=200(1000εS)

Ronds lisses μ ≤ 0,428 σs=204

FeE24 235 1,022 0,774 0,428 0,690 μ > 0,428 σs=200(1000εS)

μ ≤ 0,392 σs=348

FeE400 400 1,739 0,668 0,392 0,733 μ > 0,392 σs=200(1000εS)

H. A Types I μ ≤ 0,372 σs=435

FeE500 500 2,174 0,617 0,372 0,753 μ > 0,372 σs=200(1000εS)

TLE 500 μ ≤ 0,368 σs=452

Treillis soudés Θ≤6 520 2,261 0,607 0,368 0,757 μ > 0,368 σs=200(1000εS)

fils lisses TLE 500 μ ≤ 0,372 σs=435

Φ>6 500 2,174 0,617 0,372 0,753 μ > 0,372 σs=200(1000εS)

5

 BETON ARME CHAPITRE V (L. BENAMARA USTO)


La section des armatures tendues est :

ΣF = 0 Fst - Fb - Fsc = 0 Fst = Fb + Fsc
Donc Ast σst = 0,8 Yb σbu + Asc σsc Ast σst = 0,8 αLd b σbu + Asc σsc
Ast = [((Mu – MR) / (d-c’) σsc) + MR /d (1- 0,4αL)] / σst
Concernant la contrainte des armatures comprimées (σsc) : on calcule
1000ε’s= 3,5 (1- c’/d) -1000 εLc’/d
La valeur de (1000 εL) est tirée du tableau ci-dessus exemple la limite
élastique de l’acier type FeE400 εL = σs / Es = fe / γsEs
εL= 400/1,15*200000 = 1,739 ‰ 1000εL = 1,739
- 1000ε’s < 1000 εL σsc = 200 (1000ε’s)
- 1000ε’s ≥ 1000 εL σsc = fe / γs

Dans les calculs on prend :

- σst = fe /γs Avec γs = 1,15 est coefficient de sécurité de l’acier et fe
est la contrainte limite élastique de l’acier
- σbu = 0,85 fc28 / γb est la contrainte du béton à l’état limite ultime de
résistance,
- γb = 1,5 est coefficient de sécurité du béton
- fc28 est la contrainte du béton à 28 jours.
- Mu est le moment à l’état limite ultime de résistance.
- d = 0,9 h est la distance utile

6

 BETON ARME CHAPITRE V (L. BENAMARA USTO)

- c’= 0,1h est l’enrobage

c- Vérification à l’état limite de service (ELS)

Dans ce cas on utilise le coefficient d’équivalence qui correspond au
rapport du module d’élasticité de l’acier au module d’élasticité du béton.
Il est fixé conventionnement à n =15 d’où σst= 15 σb
On a une section en béton armé rectangulaire avec ou sans armatures
longitudinales.

Le bilan des efforts extérieurs avec prise en compte du moment de

flexion uniquement
1- Les efforts
- Les efforts prisent par les aciers tendus et comprimés (Fst et Fsc)
- L’effort pris par le béton comprimé (Fb)
- Le moment de flexion (Mser)
2- Les données
- La distance utile (d), l’enrobage (c’), la largeur de la section (b) et
la hauteur de la section (h)
- Les sections des aciers tendues et comprimées (Ast et Asc)
- Le moment de flexion à l’état limite de service (Mser)
A l’équilibre et selon le principe fondamental de la statique on a :
ΣFH = 0 Fb + Fsc - Fst =0
7

 BETON ARME CHAPITRE V (L. BENAMARA USTO)

ΣM/A = 0 Mser - Fb Z – Fsc (d-c’) = 0
Calcul de la distance (Y) position de l’axe neutre :
Fb + Fsc - Fst =0 bY σbc /2 + Asc σsc – Ast σst = 0 (1)
A partir de théorème de Thalès :
σbc / Y = σst / n (d-Y) = σsc / n (Y-c’)
Donc : σst = n σbc (d-Y) / Y et σsc = n σbc (Y-c’) / Y
On remplace dans (1) :
bY σbc /2 + Asc n σbc (Y-c’) / Y – Ast n σbc (d-Y) / Y = 0
bY2 /2 + Asc n (Y-c’) – Ast n (d-Y) = 0 (2)
De (2) on détermine (Y) puis on calcule le moment quadratique (I) de la
section.
Rappel (RDM) : calcul du moment quadratique

Calcul du moment d’inertie (quadratique) (I)

I/axe horizontal = moment d’inertie du béton comprimé + moment d’inertie des
aciers tendus + moment d’inertie des aciers comprimés
- Béton comprimé : Ibc = bY3/3
- Aciers tendus : Ist = n Ast (d-Y)2
- Aciers comprimés : Isc = n Asc (Y-c’) 2
I = bY3/3 + n Ast (d-Y) 2 + n Asc (Y-c’) 2
On calcule les contraintes maximales, on pose K= Mser / I
On vérifie :

8

 BETON ARME CHAPITRE V (L. BENAMARA USTO)

σbmax = K Y ≤ σbc
σstmax = K n (d-Y) ≤ σst
σscmax = K n (Y-c’) ≤ σsc
A l’état limite de service les valeurs des contraintes admissibles sont :
- Pour le béton : σbc = 0,6 fc28
- Pour les aciers tendus (σst )
Dépendent des ouvertures des fissures:
a- Fissuration peu préjudiciable : σst = fe
b- Fissuration préjudiciable : σst = ≤ min (2fe/ 3 ; 110(ηft28)1/2)
c- Fissuration très préjudiciable : σst = ≤ min (fe/ 2 ; 90(ηft28)1/2)
- Pour les aciers comprimés (σsc)
A partir de deux triangles semblables (théorème de Thalès) on a :
(σsc / n) / ( Y-c’) = σbc / Y donc σsc = n (σbc) (Y-c’) / Y.

III- Calcul des sections des armatures longitudinales (ELS)

- Moment résistant du béton (équation d’équilibre)
Fb = bY σbc / 2 avec Y= α d
σbc / Y = σst / n (d-Y) σbc / (α d) = σst /n d (1- α)
σbc / α = σst / n (1- α) donc :
α = (n σbc) / (n σbc + σst )

σbc est la contrainte admissible du béton.

Y= α d Z = d – Y/3 = d (1- α / 3)
Le moment résistant du béton est :
Mrsb = Fb Z = bd2 σbc α (1- α/3)/ 2
C’est le moment maximum pour équilibrer une section du béton sans lui
ajouter d’aciers comprimés. Il permet de déterminer si la section est en

9

 BETON ARME CHAPITRE V (L. BENAMARA USTO)

simple ou double armatures c'est-à-dire avec ou sans armatures
comprimés.
a- Mser ≤ Mrsb section sans armaturse comprimées
Ast ≥ Mser / Z σst avec Z = d (1- α/3)
b- Mser > Mrsb section avec armatures comprimées
On calcule les deux sections : armatures comprimées (Asc) et armatures
tendues (Ast).
On a: α = (n σbc) / (n σbc + σst ) et Z = d (1- α / 3)
Armatures comprimées (Asc) pour équilibrer le moment (Mser – Mrsb) et le
bras de levier est (d – c’)
Asc = (Mser - Mrsb) / (d-c’) σsc
Avec σsc = n σbc (Y-c’) / Y
Armatures tendues (Ast). On calcule les sections des armatures tendues,
(Ast1) qui équilibre le moment résistant du béton (Mrsb) et (Ast2) qui
équilibre le moment (Mser – Mrsb)
Ast1 = Mrsb / Z σst
Ast2 = (Mser - Mrsb) / (d-c’) σst
Ast = Ast1+ Ast2 = [Mrsb / (Z) + (Mser - Mrsb) / (d-c’)] / σst

IV- Condition de non-fragilité

Une section de béton armé est considérée comme non fragile si le
moment fléchissant entraînant la fissuration de la section de béton
conduit à une contrainte dans les aciers au plus égale à leur limite
d’élasticité garantie (σst = fe)
Cette condition conduit à placer une section minimale d’armatures
tendues pour une section rectangulaire soumises à la flexion simple.
Ast ≥ 0,23 b d ft28 / fe
(B) est la section du béton

10
