Dr Bocar SY bocar.sy@uam.edu.

sn

TRAVAUX PRATIQUES 1

UNIVERSITE AMADOU MAHTAR MBOW

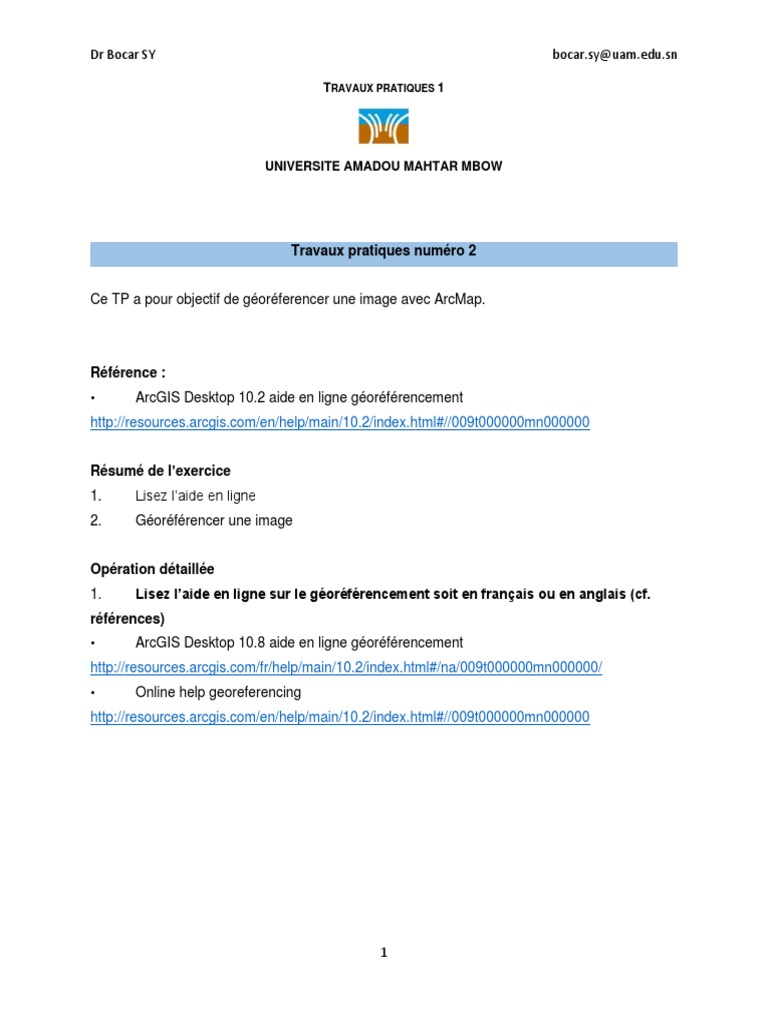

Travaux pratiques numéro 2

Ce TP a pour objectif de géoréferencer une image avec ArcMap.

Référence :
• ArcGIS Desktop 10.2 aide en ligne géoréférencement
http://resources.arcgis.com/en/help/main/10.2/index.html#//009t000000mn000000

Résumé de l’exercice
1. Lisez l’aide en ligne
2. Géoréférencer une image

Opération détaillée
1. Lisez l’aide en ligne sur le géoréférencement soit en français ou en anglais (cf.
références)
• ArcGIS Desktop 10.8 aide en ligne géoréférencement
http://resources.arcgis.com/fr/help/main/10.2/index.html#/na/009t000000mn000000/
• Online help georeferencing
http://resources.arcgis.com/en/help/main/10.2/index.html#//009t000000mn000000

1
Dr Bocar SY bocar.sy@uam.edu.sn

TRAVAUX PRATIQUES 1

UNIVERSITE AMADOU MAHTAR MBOW

2. Géoréférencer une image

a) Le géoréférencement permet d’assigner des coordonnées géographiques à une image
qui n’en possède pas. Il faut pour cela que l’image source (plan scanné, orthophoto, image
satellite, etc.) soit « plane » (orthorectifiée). Une image oblique comme une vue d’avion n’est
pas utilisable.
Une fois géoréférencée selon un système de coordonnées cartographiques, l’image peut être
superposée à d’autres couches géographiques.
b) Les données ont été envoyées et copiez et décompressez le fichier par exemple sur
D:\votre_nom\

2
Dr Bocar SY bocar.sy@uam.edu.sn

TRAVAUX PRATIQUES 1

UNIVERSITE AMADOU MAHTAR MBOW

Exercice :
• Ouvrez dans ArcMap ex1_calage.mxd
• Ajoutez la barre d’outils Georeferencing
• Ajoutez l’image Plan_amenagement_26508.tif et acceptez la création de la pyramide
• Un message « Référence spatiale inconnue » s’affiche pour vous prévenir que le
Plan_amenagement_26508.tif n’a pas d‘information de références spatiales, cliquez sur OK.
• Pour afficher le plan au milieu de l’écran, allez sur Menu Georeferencing : Fit to display,
cela permet d’afficher l’image Plan_amenagement_26508.tif au milieu de l’écran
• Dans le menu Georeferencing, désactivez l’option Auto Adjust
• Créez des liens de correspondance à l’aide de l’outil Add control points (links) en
cliquant d’abord sur l’image puis sur la position géographique correspondante (points de
contrôle) par exemple : utilisez des objets fixes (dans le temps) et facilement identifiable,
comme les bâtiments ou les limites de parcelles.

3
Dr Bocar SY bocar.sy@uam.edu.sn

TRAVAUX PRATIQUES 1

UNIVERSITE AMADOU MAHTAR MBOW

• Créez un minimum de 4 liens puis dans le menu Georeferencing activez Auto Adjust
pour que l’image soit calée
• Affichez la table des liens pour vérifier les erreurs en cliquant dans la barre d’outils
Georeferencing sur . La valeur RMS error, compensation des moindres carrés (RMS), vous
donne une idée de l’erreur de positionnement en [m].
• Modifiez éventuellement les liens (supprimez et refaites des nouveaux liens)
• Quand vous êtes satisfaits, => menu Georeferencing : Update georeferencing, cette
option crée le fichier de calage Plan_amenagement_26508.tfwx .
• Ouvrez le fichier Plan_amenagement_26508.tfwx avec Notepad++ ou le Bloc-notes

4
Dr Bocar SY bocar.sy@uam.edu.sn

TRAVAUX PRATIQUES 1

UNIVERSITE AMADOU MAHTAR MBOW

• Pour enregistrer une nouvelle image calée, choisissez Rectify et définissez le format
(par exemple : format tif ou raster geodatabase) et le répertoire de stockage.
