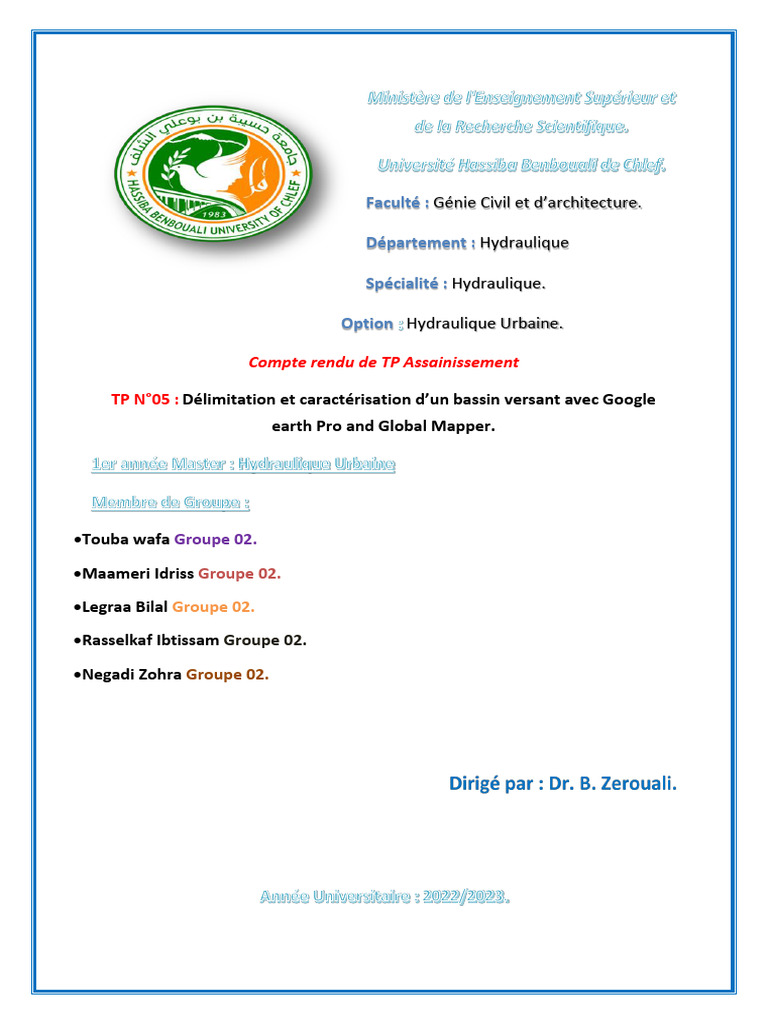

Faculté : Génie Civil et d’architecture.

Département : Hydraulique

Spécialité : Hydraulique.

Option Hydraulique Urbaine.

Compte rendu de TP Assainissement

TP N°05 : Délimitation et caractérisation d’un bassin versant avec Google

earth Pro and Global Mapper.

•Touba wafa Groupe 02.

•Maameri Idriss Groupe 02.
•Legraa Bilal Groupe 02.
•Rasselkaf Ibtissam Groupe 02.
•Negadi Zohra Groupe 02.
Objectif : Réalisation de cartes topographiques et détermination des
caractéristiques physiques du BV (Surface, périmétre, Altitude min, Altitude
max, pente moyenne, longueur d’écoulement).

Logiciel Utilisées : Google Earth pro , Global Mapper ,Excel.

1. Définition de Global Mapper :

Est un progiciel de système d'information géographique actuellement
développé par Blue Marble Géographiques qui fonctionne sur Microsoft
Windows. Le logiciel SIG est en concurrence avec les produits SIG ESRI, Ge
Média, Manifold System et MapInfo.

2. Google earth pro :

Est un logiciel ouvert qui, bien qu'il ne soit pas un "vrai" SIG, permet la
visualisation, l'évaluation, la superposition et la création de données géo
spatiales.

3. BASSIN VERSANT :
Un bassin versant est une zone géographique de collecte des eaux par un
cours d'eau et ses affluents. Il est limité à l'amont par une ligne de partage des
 eaux qui correspond souvent, mais pas toujours, à une ligne de crête

4. L’objectif du Global Mapper :

Délimitation et caractérisation d’un bassin versant.
Simulation contenu :
 Organisation bien les fichiers numériques du projet :
  Travail à faire sur Google Earth pro :
Délimitation de la zone d'étude par GOOGLE EARTH :
Tracé le polygone de notre zone d’étude

i) Configuration des projections et traçage de la zone d’étude :

Vérifier le systéme unitaire :

Aller à msure =choisir (km)=ok

 Travail sur Global Mapper :

Ouvrire Global Mapper .

 L’interface de logicel.

 Configuration de Global Mapper et importation de la zone d'étude :

Configuration :

Changer le système de coordonnées en UTM :

Projection UTM : Transverse universelle de Mercator (en anglais Universal

Transverse Mercator ou UTM) est un type de projection cartographique
conforme de la surface de la Terre.

1).Tools,2).configure,3).sur le tableau clic projection ,4).choisir UTM.5).clic sur

Datum et choisir le pays ou on doit réaliser le Project.

Zone : 31° (0’E-6 E – Northen Hémisphère)

Datum : WSG84.

Planer unit : Mètres.

Comme l’image montre à nous :

  La création de surface de développement :

Tracé le polygone avec :

La surface finale :
Après avoir en dessiné la surface en Télécharge des rasters déréférencer :

En choisie STRM World wide élévation data (1-arc-seconde Résolution STRM

plus V3) connecte (en attend le téléchargement des images satellites)

Remarque :Des fois en effectuant une zoom sur la zone on ne tombe pas sur
l’étendue du BV c’est-à-dire que les données télécharges ne couvrent pas
toutes l’étendue de la zone d’étude .

Pour régler cela : clic sur zoom arriéré pour réduire et on peut déplacer pour
mieux.

Tools = control center= décocher=close overly=yes

(pour reprendre le téléchargement des données satellites).

File= download= connect.

Faire un zoom fenêtre pour vérifier si la zone d’étude est bien cernée.

En sélection la zone pour choisie Le STRM world wide …

 après cette étape en création des courbes de niveau

section la zone d’étude après= 1).Analysis ,2).Générâtes contours
,3).sur contour intervalle (choisir 10 ou 15 m) ,4) ok.
On peut aussi changer l’apparence :
Tools=clic sur générâtes contours =control
centre.
Option = Area style = use same style for all features =fill Patten no fill =ok =ok.

.
En selection la zone d’étude world topo map
Le 3d :
