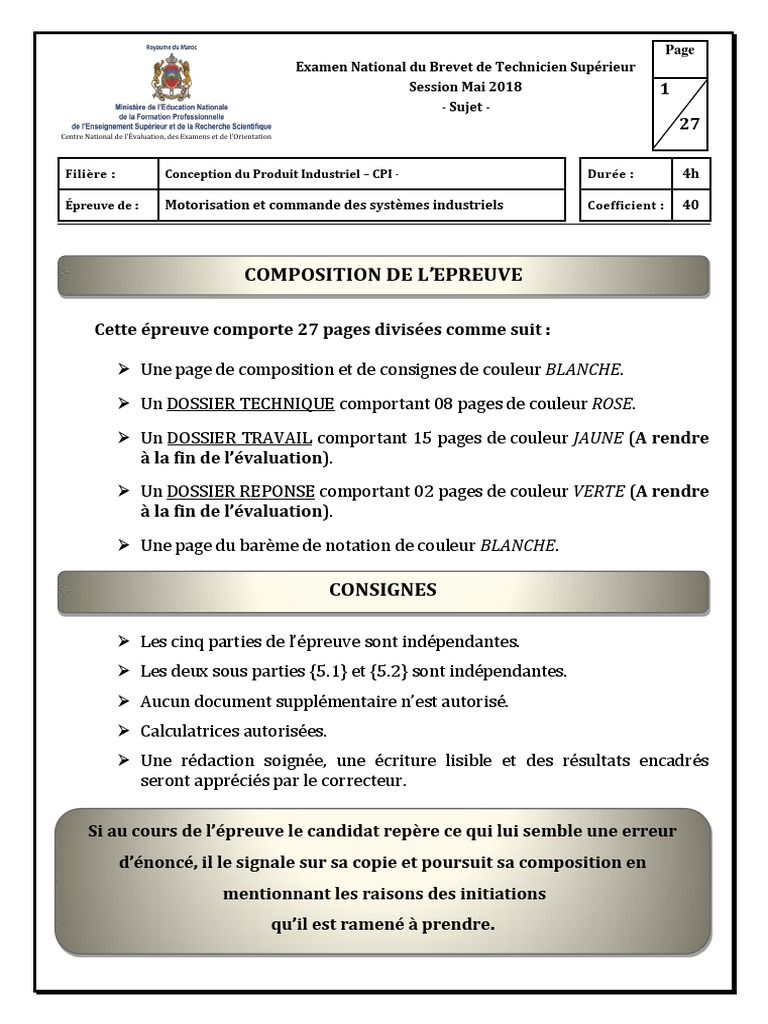

Examen National du Brevet de Technicien Supérieur

Session Mai 2018 1
- Sujet -
27
Centre National de l'Évaluation, des Examens et de l’Orientation
Filière : Conception du Produit Industriel – CPI - Durée : 4h
Épreuve de : Motorisation et commande des systèmes industriels Coefficient : 40
COMPOSITION DE L’EPREUVE
Cette épreuve comporte 27 pages divisées comme suit :
 Une page de composition et de consignes de couleur BLANCHE.
 Un DOSSIER TECHNIQUE comportant 08 pages de couleur ROSE.

 Un DOSSIER TRAVAIL comportant 15 pages de couleur JAUNE (A rendre
à la fin de l’évaluation).
 Un DOSSIER REPONSE comportant 02 pages de couleur VERTE (A rendre

à la fin de l’évaluation).
 Une page du barème de notation de couleur BLANCHE.
CONSIGNES
 Les cinq parties de l’épreuve sont indépendantes.

 Les deux sous parties {5.1} et {5.2} sont indépendantes.
 Aucun document supplémentaire n’est autorisé.
 Calculatrices autorisées.
 Une rédaction soignée, une écriture lisible et des résultats encadrés
seront appréciés par le correcteur.
Si au cours de l’épreuve le candidat repère ce qui lui semble une erreur

d’énoncé, il le signale sur sa copie et poursuit sa composition en
mentionnant les raisons des initiations
qu’il est ramené à prendre.
Sujet de l’Examen National du Brevet de Technicien Supérieur - Session de Mai 2018 –
Page
2
Filière : Conception du Produit Industriel – CPI - Épreuve de : Motorisation et commande des systèmes industriels
27
DOSSIER TECHNIQUE
VELO A ASSISTANCE ELECTRIQUE
SOMMAIRE
1. PRESENTATION ……………………………………………....……………...… Page 3
2. PRINCIPE DE FONCTIONNEMENT .………..……………………... Page 3
3. PRESENTATION STRUCTURELLE ….………………………….…. Page 4
3-1. STRUCTURE GENERALE ……………………………………………….. Page 4

3-2. SCHEMA CINEMATIQUE MINIMAL …..……………………….….. Page 5
4. ELEMENTS DE LA CHAINE ENERGITIQUE ………………… Page 6
4-1. BATTERIE …………………………………………………....……............. Page 6

4-2. MOTEUR ……………………………………….…………………….…….… Page 7
4-3. CHAINE DE TRANSMISSION ………………………………....………. Page 8
4-4. CAPTEUR DE COUPLE ……………………………….………….……… Page 8
5. TABLEAU RECAPITULATIF………………………….………………...... Page 9

Page
3
27
1. PRESENTATION :
Le vélo à assistance électrique est une bicyclette classique à laquelle on a ajouté un petit
moteur électrique et une batterie. Autrement dit, c’est un vélo dont lequel l’assistance ne peut plus
fonctionner qu’avec un apport d’énergie humaine.
Lorsqu’on commence à pédaler « démarrage à la pédale », le moteur électrique démarre et
apporte une puissance supplémentaire à la roue motrice « la roue arrière », ce qui permet de
soulager le corps du cycliste, notamment lorsque celui-ci grimpe une côte. Par contre, en descente,
le moteur s’arrête automatiquement et la batterie se recharge.
D’autre part, le vélo à assistance électrique n’a pas besoin ni de permis de conduire, ni des frais
d’immatriculation et d’assurance, ni de porter le casque même qu’il est recommandé pour la
sécurité du cycliste. Le seul inconvénient qu’il présente réside essentiellement dans leur poids car,
il pèse en moyenne deux fois plus qu'un vélo classique.
2. PRINCIPE DE FONCTIONNEMENT :
Le vélo à assistance électrique au pédalage est un système de transmission mécanique à deux
entrées et une sortie. La puissance motrice sur la roue est la somme de deux puissances : la
puissance musculaire fournie par le cycliste et une puissance électrique d’appoint fournie par un
moteur électrique en fonction du couple de pédalage. On distingue donc deux cas de
fonctionnement :
 Lorsque l’assistance n’est pas en service, la puissance est fournie par le cycliste à
travers l’axe du pédalier. Cette puissance est transmise à la chaine par l’intermédiaire
de la couronne, en liaison complète avec le pédalier.
 Lorsque l’assistance est en service, le moteur électrique fournit une puissance d’appoint
par l’intermédiaire d’un réducteur à axes parallèles via un pignon qui attaque la chaine.
La chaine est l’élément central du système, elle permet d’additionner les deux puissances et en
redistribuant leur somme à la roue.
Page
4
27
3. PRESENTATION STRUCTURELLE :
3-1. STRUCTURE GENERALE :
La structure générale illustrant les différents blocs et éléments du vélo à assistance électrique
est représentée à la figure 2 ci-dessous.
Page
5
27
3-2. SCHEMA CINEMATIQUE MINIMAL :
La chaine cinématique de la figure 3 ci-dessous correspond au cas où le cycliste et le moteur

fournissent chacun d’eux la moitié de la puissance motrice. La puissance fournie par le cycliste (et
transmise au plateau à chaîne) et la puissance fournie par le moteur (et transmise au pignon à
chaîne), s’additionnent sur la chaîne.
Page
6
27
4. ELEMENTS DE LA CHAINE ENERGITIQUE :

4-1. BATTERIE :
La charge de la batterie est indiquée précisément en appuyant sur le bouton de mesure de
charge sur le côté de la batterie. Les 5 leds à côté de celui-ci s’allumant proportionnellement à la
charge : 5 voyants allumés signifient une charge maximale et 1 seul voyant signifiant une charge
faible et la nécessité de recharger la batterie.
Pour recharger la batterie, il faut la déverrouiller à l’aide de la clé et la basculer vers l’extérieur
pour la retirer de son logement. Puis la mettre sur son chargeur (figure 5) et brancher celui-ci à
une prise de courant (230V/16A).
Les principales caractéristiques des batteries sont :
 Tension nominale U en (V) : C’est la tension moyenne observée sur sa courbe de décharge.
 Capacité énergétique C en (Ah) : C’est la capacité d'une batterie à délivrer un certain
courant pendant un certain temps (Des ampères fois des heures : A×h).
Exemple : Une batterie de 50Ah peut délivrer 5A pendant 10 h ou aussi 1A pendant 50 h, etc.
Remarque : L’accumulateur installé sur le vélo a pour caractéristiques : « U=24V» ; «C=6Ah».
Page
7
27
4-2. MOTEUR :
Le moteur intégré dans le vélo à assistance électrique fait partie de la série « 1020G », qui est
proposée avec des puissances allant de 350W à 800W sous trois tensions : « 24V ; 36V ; 48V ». Il
s'agit d'un moteur idéal pour des applications réclamant de la vitesse de rotation avec un couple
modéré.
Le bloc moteur est monté sur le vélo comme elle indique la figure 7 ci-dessous.
Tableau de constructeur pour le choix des moteurs de la série « 1020G ».
A vide Fonctionnement nominal (en charge)

Référence
U(V) (A) (tr/min) U(v) (N.m) (tr/min) (w) (A) ()
1020G350W24V 24 1.5 2700 24 1.49 2250 350 18.7 78

1020G350W36V 35 1.2 2700 35 1.49 2250 350 12.5 78
1020G500W24V 24 1.5 3000 24 1.91 2500 500 26.7 78
1020G500W36V 36 1.5 3000 36 1.91 2500 500 17.8 78
1020G500W48V 48 1.0 3000 48 1.91 2500 500 13.3 78
1020G750W36V 36 1.5 3250 36 2.6 2800 750 26.7 78
1020G750W48V 48 1.0 3250 48 2.6 2800 750 26.7 78
1020G800W36V 36 1.5 3250 36 2.8 2700 800 28.5 78
1020G800W48V 48 1.0 3250 48 2.8 2700 800 21.3 78
Page
8
27
4-3. CHAINE DE TRANSMISSION :

La chaine de transmission installée sur le vélo à assistance électrique permet de transmettre le
mouvement sans glissement entre le pédalier et la roue motrice (roue arrière).
4-4. CAPTEUR DE COUPLE :

Ces capteurs rotatifs s’installent entre deux machines et mesurent le couple de torsion pour les
versions V2, et les couples de torsion plus les vitesses de rotation pour les versions V22.
Les principales caractéristiques de ces capteurs sont :

 Signal de sortie du couple : Il varie de 0V à 5V pour l’étendue de mesure en Nm.
 Vitesse de rotation maximale : 3000tr/min.
 Alimentation du capteur : Entre 12V et 28V.
Tableau de constructeur pour le choix des capteur de versions « V2 » et « V22 ».
Référence Pour Puissance Etendue de mesure Sortie vitesse

CR1-V2 300W 20Nm Non
CR1-V22 300W 20Nm 5V à 2500 tr/min
CR2-V22 1500W 50Nm 5V à 2500 tr/min
CR2-100-V2 1500W 100Nm Non
CR2-100-V22 1500W 100Nm 5V à 2500tr/min
CR3-V22 3000W 50Nm 5V à 2500 tr/min
CR3-100-V2 3000W 100Nm Non
CR3-100-V22 3000W 100Nm 5V à 2500 tr/min
Page
9
27
5. TABLEAU RECAPITULATIF :
Les caractéristiques des éléments du système sont regroupées dans le tableau ci-dessous.
Composants Paramètres Caractéristiques

Vitesse moyenne
Vitesse maximale
Poids
Cadre d’aluminium
Vélo
Diamètre des roues
Vitesse angulaire maximale de la roue arrière
Nombre de dents du pignon de la roue arrière 15
Nombre de dents du pédalier 41
Rendement de la chaine de transmission
Cycliste Poids maximal
Pente maximale
Pesanteur
Le moteur s’arrête de fonctionner si :
 L’assistance est « OFF ».
Mode pédalage
 OU Le cycliste s’arrête de pédalier.
 OU La vitesse du vélo « ».
 OU L’un des freins est actionné.
Le moteur fonctionne lorsque :
Mode assistance  L’assistance est « ON ».
 OU La vitesse du vélo « ».
Tension fournie
Batterie Capacité
Type Li-ion
Tension d’alimentation d’induit
Puissance utile nominale
Puissance utile moyenne
Moteur à courant Rendement
continu à aimant Résistance d’induit
permanent
Inertie totale ramenée sur l’arbre moteur
Constante de la f.é.m.
Constante de couple
Coefficient de frottement visqueux
Page
10
27
DOSSIER TRAVAIL
SOMMAIRE
PARTIE 1 : ETUDE PRELIMINAIRE …..……...……………....…………………………. Page 11
PARTIE 2 : DIMENSIONNEMENT ET CHOIX DU MOTEUR A CC ..…………... Page 12
PARTIE 3 : ETUDE DU MOTEUR A COURANT CONTINU .…...……….……...... Page 15
PARTIE 4 : CHOIX DU CAPTEUR DE COUPLE ET DE VITESSE ……………..... Page 17
PARTIE 5 : ASSERVISSEMENT EN COUPLE DU MOTEUR A CC …...……….... Page 19

Page
11
27
PARTIE 1 : ETUDE PRELIMINAIRE.
Question 01 : Sachant que le moteur à courant continu fournit en moyenne une puissance
mécanique « » et un rendement « », calculer sa puissance moyenne
absorbée « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 02 : Déduire le courant moyen « » absorbé par l’induit du moteur. On rappelle

que sa tension d’alimentation d’induit est « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 03 : Calculer la durée moyenne « » au bout duquel la batterie se décharge. On

rappelle que la capacité de l’accumulateur installé sur le vélo est « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 04 : Sachant que la vitesse moyenne du vélo est « », déduire la

distance moyenne parcourue « » en « » avant la décharge complète de la batterie.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 05 : Est-ce que le choix de la capacité de la batterie « » est compatible au

système ou non, sachant que le vélo doit parcourir une distance maximale de « 20Km » avant
la décharge complète de la batterie ? Justifier.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
12
27
PARTIE 2 : DIMENSIONNEMENT ET CHOIX DU MOTEUR A CC.
Pour dimensionner le moteur, on se place dans les conditions les plus défavorables :
 Poids du vélo : « ».
 Vitesse maximale du vélo : « ».
 Poids maximal du cycliste : « ».
 Pente maximale : « ».
On néglige les pertes de puissance dues à la résistance de l’aire ainsi que les pertes de
puissance dues au frottement contre le sol. Seule la puissance due à la pesanteur est à
considérer (figure 10).
Question 06 : Calculer la vitesse maximale « » du vélo en « m/s ».

……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 07 : Calculer le module de la force maximale « » due à la pesanteur qui

s’oppose au mouvement du vélo. On rappelle que « ( ) », tels que
« » est la masse maximale totale du vélo plus le cycliste, « » est la
pesanteur, et « » est l’angle maximale d’inclinaison de la pente.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
13
27
Question 08 : Déduire la puissance maximale « » développée en monté. C’est la

puissance nécessaire pour déplacer le vélo et le cycliste à la vitesse maximale « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 09 : Déduire la puissance mécanique maximale « » fournit au vélo sachant que

la chaine de transmission à un rendement de « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 10 : Déduire la puissance maximale que doit fournir le cycliste « » et le moteur

« » sachant que « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Par la suite, on suppose que « »

et on ne s’intéresse qu’à l’étude du moteur.
Question 11 : Montrer que la vitesse de rotation maximale « » de la roue arrière vaut
« » lorsque le vélo roule à sa vitesse maximale « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
14
27
Question 12 : En se référant à la chaîne cinématique minimale, figure 3, page 5 du Dossier

Technique, calculer le rapport de réduction « » entre la vitesse angulaire de
rotation « » de la roue arrière et celle du moteur « » en se basant sur les nombres de
dents des pignons.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Par la suite on admet que « ».

Question 13 : Déduire la vitesse de rotation maximale « » du moteur en « » ainsi que
sa fréquence de rotation « » en « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 14 : Calculer le couple maximal « » du moteur.

……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 15 : Par utilisation du tableau de constructeur, page 7 du Dossier Technique, donner

la référence du moteur convenable à ce système en justifiant clairement votre choix.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
15
27
PARTIE 3 : ETUDE DU MOTEUR A COURANT CONTINU.
Dans cette partie, on cherche à déterminer le schéma équivalent du moteur de référence

« 1020G500W24V » figurant dans la page 7 du Dossier Technique.
Ce type de moteurs est à aimants permanents, c’est-à-dire les pertes Joules au niveau
d’inducteur (stator) sont toujours nulles « », soit à vide ou en charge.
Question 16 : Calculer la puissance à vide « » absorbée par le moteur.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 17 : Déduire les pertes constantes « » du moteur sachant qu’à vide les pertes
Joules dans l’induit et l’inducteur sont négligeables, ainsi que la puissance utile « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 18 : Calculer la puissance absorbée « » par le moteur dans les conditions de

fonctionnement nominal.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 19 : Déduire la valeur des pertes Joules rotoriques « » en fonctionnement

nominal du moteur. On rappelle que « « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
16
27
Question 20 : Calculer la résistance « R » de l’induit.

……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 21 : Tracer le schéma électrique équivalent du rotor en régime permanent en

indiquant le sens de chaque grandeur électrique.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 22 : Par application de la loi des mailles sur le schéma précèdent, donner
l’expression et la valeur nominale de la force électromotrice « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 23 : Déduire la valeur de la puissance électromagnétique nominale « ».

……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 24 : Dans les conditions de fonctionnement nominales, compléter le bilan de

puissance, figure 11, page 26, du Dossier Réponse.
Question 25 : On rappelle que « » où « Ω » est la vitesse angulaire du rotor en
« rad/s ». Monter que la constante « ( ) ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
17
27
PARTIE 4 : CHOIX DU CAPTEUR DE COUPLE ET DE VITESSE.
La détermination du capteur du couple exige aussi l’utilisation du vélo dans les conditions
extrèmes suivantes :
 Poids du vélo : « ».
 Vitesse maximale du vélo : « ».
 Poids maximal du cycliste : « ».
 Pente maximale : « ».
 Accéleration de « » en un délai de « ».
Question 26 : Calculer l’accélération « » en « » correspondante au passage de la
vitesse du vélo de « » à sa valeur maximale « » en un délai de « 10s ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 27 : Par l’application du principe fondamental de la dynamique, déterminer le

module de la force moyenne de démarrage « » nécessaire pour que le vélo atteint
l’accélération maximale « » calculée précédemment. On rappelle que le module de la force
maximale « » due à la pesanteur qui s’oppose au mouvement du vélo égale à : « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 28 : Déduire le couple de démarrage « » appliquée à la roue arrière.

……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Par la suite, on admet que « »

Question 29 : En se référant au schéma cinématique, figure 3, page 5 du Dossier Technique,
montrer que le rapport « » où « » est la vitesse de rotation de la roue
arrière et « » est la vitesse de rotation angulaire de la pédale.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
18
27
Question 30 : Calculer la vitesse angulaire de rotation maximale « » de la pédale en

« rad/s », puis déduire sa fréquence de rotation maximale « » en « tr/min ». On rappelle
que la roue arrière tourne à une vitesse angulaire maximale « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 31 : Déduire l’expression et la valeur maximale du couple de démarrage « »

appliqué seulement sur la pédale sachant que la moitié du couple motrice, soit « », est
fourni à la roue arrière par le cycliste. On rappelle que le rendement de la chaine de
transmission est « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Par la suite, on admet que « »

Question 32 : En se référant au tableau de constructeur, page 8 du Dossier Technique, donner
la référence du capteur de couple convenable pour mesurer le couple ainsi que la vitesse ?
Justifier votre choix.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Par la suite, on suppose que le capteur adopté est le « CR2-100V-22 ».

Question 33 : On suppose que le capteur « CR2-100V-22 » est parfaitement linéaire. Pour la
sortie couple, calculer la sensibilité « » du capteur en « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 34 : Pour la sortie vitesse, calculer la sensibilité « » en « ( ) » et

déduire la tension mesurée « » par le capteur lorsque la pédale tourne à « ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
19
27
PARTIE 5 : ASSERVISSEMENT EN COUPLE DU MOTEUR A CC
Dans le cas des moteurs à courant continu, réaliser un asservissement de couple revient à
réaliser un asservissement de courant. Sous cette conclusion, on se ramène à la boucle
d’asservissement de la figure 12 ci-dessous.
Les équations caractéristiques du moteur à courant continu du vélo à assistance électrique sont
résumées au tableau ci-dessous.
Equations caractéristiques Paramètres Significations

Tension d’induit en « V ».
Résistance d’induit en « Ω ».
()
() () () Inductance du moteur en « H ».
Courant d’induit en « A ».
Force contre électromotrice en « V ».
Couple moteur en « N.m ».
() () Constante du couple en « N.m/A ».
Courant d’induit en « A ».
Force contre électromotrice en « V ».
() () Constante de la f.c.e.m en « V.s/rad ».
Vitesse de rotation du rotor en « rad/s ».
Couple moteur en « N.m ».
() Coéfficient de frottement en « N.m.s/rad ».
() () ( )
Moment d’inertie du moteur en « Kg.m² ».
Vitesse de rotation du rotor en « rad/s ».
5-1. Modélisation du moteur à courant continu :

Question 35 : Exprimer la transformée de Laplace des équations caractéristiques ci-dessus en
considérant que les conditions initiales sont nulles.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
….……………………………………………………………………………………………………………………………………………………………………….…
Page
20
27
Question 36 : Remplir le schéma bloc, figure 13, page 26, du Dossier Réponse.
Question 37 : Exprimer la fonction de transfert en boucle fermée « ( ) ( ) ( ) » du
moteur sous la forme suivante :
( )
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 38 : Donner les expressions des coefficients * + en fonction des paramètres

* +.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 39 : Donner les valeurs numériques des coefficients * +.

……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
21
27
( ) ( )
5-2. Etude de la boucle de courant :

Le schéma fonctionnel de la boucle de courant est donné ci-dessous.
On assimilera :
 Le convertisseur à un gain de valeur « ».
 Le correcteur à un gain de valeur « G ».
 Le capteur de courant à un gain unitaire.
Question 40 : Remplir le schéma bloc, figure 15, page 26, du Dossier Réponses.
Question 41 : Exprimer la fonction de transfert en boucle fermée « ( ) ( ) ( ) » de la
boucle du courant sous la forme suivante :
( )
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
22
27
Question 42 : Donner les expressions des coefficients * + en fonction du gain « G » du

correcteur.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 43 : Mettre la fonction de transfert en boucle fermée « ( ) ( ) ( ) » de la

boucle du courant sous la forme suivante :
( ) ( )
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
23
27
Question 44 : Donner les expressions des coefficients * + en fonction du gain « G » du

correcteur.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 45 : La fonction de transfert « ( ) » peut être mise sous la forme canonique suivante :
( )
( ) ( )
Déduire les expressions du coefficient d’amortissement « » et de la pulsation propre « » en

fonction du gain « G » du correcteur.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
24
27
√
√
Pour que la boucle de courant possède un temps de réponse minimal et une réponse sans
aucune forme de dépassement, on choisit un coefficient d’amortissement « ».
Question 46 : Calculer la valeur numérique du gain « G » du correcteur.
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Question 47 : Déduire les valeurs numériques du gain statique « » et de la pulsation propre

« ».
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………………………
Page
25
27
DOSSIER REPONSE
SOMMAIRE
DOCUMENT REPONSE « DR1 » ……………………………………………..………… Page 26
 Arbre de puissance du moteur « 1020G500W24V » ……….… Page 26
 Schéma bloc du moteur à courant continu ………………………… Page 26
 Schéma bloc de la boucle du courant …………………………………. Page 26

Page
26
27
DR1
Question 24 : Compléter le bilan de puissance, figure 11 page 26, du Dossier Réponse.
Page
27
27
BAREME DE NOTATION
PARTIE 1 : ETUDE PRELIMINAIRE 10 POINTS
 QUESTION 01 2 POINTS
PARTIE 2 : DIMENSIONNEMENT ET CHOIX DU MOTEUR A CC 20 POINTS

PARTIE 3 : ETUDE DU MOTEUR A COURANT CONTINU 20 POINTS

PARTIE 4 : CHOIX DU CAPTEUR DE COUPLE ET DE VITESSE 20 POINTS

PARTIE 5 : ASSERVISSEMENT EN COUPLE DU MOTEUR A CC 30 POINTS

TOTAL : 100 POINTS

Composition de L'Epreuve: Examen National Du Brevet de Technicien Supérieur Session Mai 2018 - Sujet

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Composition de L'Epreuve: Examen National Du Brevet de Technicien Supérieur Session Mai 2018 - Sujet

Transféré par

Droits d'auteur :

Formats disponibles

Page

Examen National du Brevet de Technicien Supérieur

Filière : Conception du Produit Industriel – CPI - Durée : 4h

Épreuve de : Motorisation et commande des systèmes industriels Coefficient : 40

Cette épreuve comporte 27 pages divisées comme suit :

 Une page de composition et de consignes de couleur BLANCHE.

 Un DOSSIER TECHNIQUE comportant 08 pages de couleur ROSE.

 Un DOSSIER REPONSE comportant 02 pages de couleur VERTE (A rendre

 Une page du barème de notation de couleur BLANCHE.

 Les cinq parties de l’épreuve sont indépendantes.

Si au cours de l’épreuve le candidat repère ce qui lui semble une erreur

VELO A ASSISTANCE ELECTRIQUE

1. PRESENTATION ……………………………………………....……………...… Page 3

2. PRINCIPE DE FONCTIONNEMENT .………..……………………... Page 3

3. PRESENTATION STRUCTURELLE ….………………………….…. Page 4

3-1. STRUCTURE GENERALE ……………………………………………….. Page 4

4. ELEMENTS DE LA CHAINE ENERGITIQUE ………………… Page 6

4-1. BATTERIE …………………………………………………....……............. Page 6

5. TABLEAU RECAPITULATIF………………………….………………...... Page 9

3-2. SCHEMA CINEMATIQUE MINIMAL :

La chaine cinématique de la figure 3 ci-dessous correspond au cas où le cycliste et le moteur

4. ELEMENTS DE LA CHAINE ENERGITIQUE :

Les principales caractéristiques des batteries sont :

Tableau de constructeur pour le choix des moteurs de la série « 1020G ».

A vide Fonctionnement nominal (en charge)

1020G350W24V 24 1.5 2700 24 1.49 2250 350 18.7 78

4-3. CHAINE DE TRANSMISSION :

4-4. CAPTEUR DE COUPLE :

Les principales caractéristiques de ces capteurs sont :

Référence Pour Puissance Etendue de mesure Sortie vitesse

Composants Paramètres Caractéristiques

VELO A ASSISTANCE ELECTRIQUE

PARTIE 1 : ETUDE PRELIMINAIRE …..……...……………....…………………………. Page 11

PARTIE 2 : DIMENSIONNEMENT ET CHOIX DU MOTEUR A CC ..…………... Page 12

PARTIE 3 : ETUDE DU MOTEUR A COURANT CONTINU .…...……….……...... Page 15

PARTIE 4 : CHOIX DU CAPTEUR DE COUPLE ET DE VITESSE ……………..... Page 17

PARTIE 5 : ASSERVISSEMENT EN COUPLE DU MOTEUR A CC …...……….... Page 19

PARTIE 1 : ETUDE PRELIMINAIRE.

Question 02 : Déduire le courant moyen « » absorbé par l’induit du moteur. On rappelle

Question 03 : Calculer la durée moyenne « » au bout duquel la batterie se décharge. On

Question 04 : Sachant que la vitesse moyenne du vélo est « », déduire la

Question 05 : Est-ce que le choix de la capacité de la batterie « » est compatible au

PARTIE 2 : DIMENSIONNEMENT ET CHOIX DU MOTEUR A CC.

Question 06 : Calculer la vitesse maximale « » du vélo en « m/s ».

Question 07 : Calculer le module de la force maximale « » due à la pesanteur qui

Question 08 : Déduire la puissance maximale « » développée en monté. C’est la

Question 09 : Déduire la puissance mécanique maximale « » fournit au vélo sachant que

Question 10 : Déduire la puissance maximale que doit fournir le cycliste « » et le moteur

Par la suite, on suppose que « »

Question 12 : En se référant à la chaîne cinématique minimale, figure 3, page 5 du Dossier

Par la suite on admet que « ».

Question 14 : Calculer le couple maximal « » du moteur.

Question 15 : Par utilisation du tableau de constructeur, page 7 du Dossier Technique, donner

PARTIE 3 : ETUDE DU MOTEUR A COURANT CONTINU.

Dans cette partie, on cherche à déterminer le schéma équivalent du moteur de référence

Question 18 : Calculer la puissance absorbée « » par le moteur dans les conditions de

Question 19 : Déduire la valeur des pertes Joules rotoriques « » en fonctionnement

Question 20 : Calculer la résistance « R » de l’induit.

Question 21 : Tracer le schéma électrique équivalent du rotor en régime permanent en

Question 23 : Déduire la valeur de la puissance électromagnétique nominale « ».

Question 24 : Dans les conditions de fonctionnement nominales, compléter le bilan de

PARTIE 4 : CHOIX DU CAPTEUR DE COUPLE ET DE VITESSE.

Question 27 : Par l’application du principe fondamental de la dynamique, déterminer le
