Formation sur les Relais de Protection:

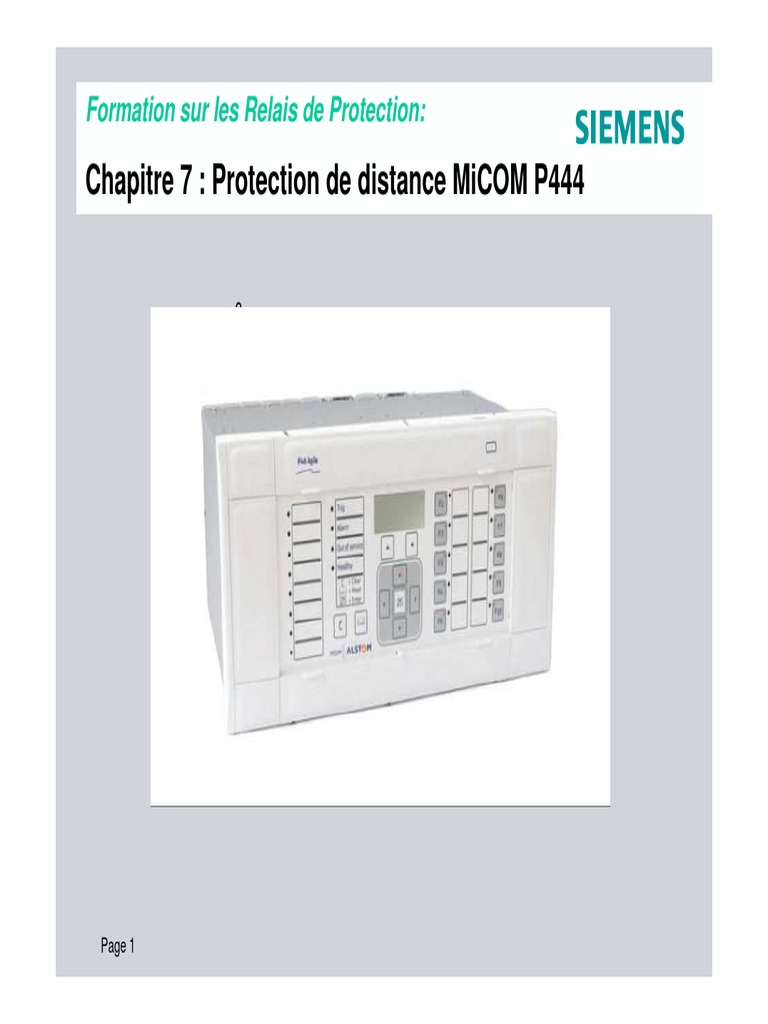

Chapitre 7 : Protection de distance MiCOM P444

Page 1
Volume fonctionnel

SIEMENS SAS
Page 2
 FONCTION DISTANCE

SIEMENS SAS
Page 3
Zone 1

Les éléments de zone 1 de la protection de distance doivent être réglés pour couvrir le
plus possible la ligne protégée, permettant un déclenchement instantané pour autant
de défauts que possible.

Pour une application à portée réduite, la portée de la zone 1 doit être réglée pour tenir
compte d’erreurs de portée étendue possibles (TP, TC, données imprécises sur
l'impédance de la ligne...)

Recommandation:
Impédance de la zone 1 = 80 - 85% de l’impédance de la ligne protégée, (impédance
directe de la ligne)

Portée étendue = impédance supérieure à Zligne.

SIEMENS SAS
Page 4
Zone 2

Les éléments de zone 2 doivent être réglés pour couvrir 20% de la ligne non couverte
par zone 1.
La portée de zone 2 (Z2) doit être réglée supérieure à 120% de l’impédance de la
ligne protégée.

Une contrainte est que, dans la mesure du possible, la zone 2 ne dépasse pas la portée
zone 1 de la protection de la ligne adjacente.
Lorsque ce n’est pas possible, il est nécessaire de chronométrer les éléments de la zone 2
des protections sur les lignes adjacentes. C'est pour cette raison que la portée zone 2 doit
être réglée pour couvrir 50% de l’impédance de la ligne adjacente la plus courte, si
possible.

Lorsque des éléments de défaut à la terre Zone 2 protègent des lignes parallèles, il
faudra tenir
compte des effets de couplage mutuel homopolaire. Le couplage mutuel aura comme
conséquence de rapprocher les éléments de mesure lors d'un défaut à la terre en
Zone 2. Pour assurer une couverture adéquate, un réglage de portée étendue peut être
requis.
SIEMENS SAS
Page 5
Zone 3

Les éléments de zone 3 sont normalement utilisés pour fournir la protection de

secours des protections des lignes adjacentes.

La portée de la Zone 3 (Z3) est pour cette raison réglée à environ 120% de l’impédance
combinée de la ligne protégée et de la plus longue ligne adjacente. On peut être amené à
régler une impédance de surveillance plus élevée pour tenir compte des injections de
courant dans la ligne adjacente.

SIEMENS SAS
Page 6
Zones p et q

Les zones p et q sont des zones dont le directionnel est inversable.

Le réglage choisi pour la zone p(q), si utilisée, dépendra de son application.

Les applications typiques incluent son utilisation comme
• zone temporisée ou comme
• zone de protection de secours amont pour les jeux de barres et les
transformateurs.

L’utilisation de la zone p(q) comme zone de protection aval additionnelle peut être requise
par certains utilisateurs pour s’aligner sur n’importe quelle pratique existante utilisant plus
de trois zones aval de protection de distance.

SIEMENS SAS
Page 7
Zone 4

L’élément de zone 4 constitue une protection de secours pour les défauts du jeu de
barres local avec une portée réglée à 25% de la zone 1 d’une ligne courte (< 30 km)
ou à 10% de la zone 1 d’une longue ligne.

Le réglage de la zone 4 satisfait aussi dans ce cas aux spécifications relatives au

déclenchement, au réenclenchement lors d’un enclenchement sur défaut.

Là où la zone 4 est utilisée pour les décisions directionnelles amont dans les schémas à
verrouillage ou de portée étendue et autorisation, cette zone 4 doit avoir une portée
bien plus en amont de l'équipement que la zone 2 de la protection opposée.
Ceci peut être accompli en réglant : Z4 ((portée zone 2 protection opposée) x 120%)
diminuée de l’impédance de la ligne protégée.

SIEMENS SAS
Page 8
Caractéristique Micom défauts Phase-Phase

SIEMENS SAS
Page 9
Défauts biphasés et triphasés

La tension de référence est enregistrée en mémoire lorsque le défaut apparaît. Quand le

défaut est éliminé, cette valeur demeure valide pendant 10 secondes. Si un
réenclenchement se produit pendant ces 10 secondes, le directionnel est calculé d'après la
valeur en mémoire.

S'il n'y a pas de valeur de tension en mémoire (enclenchement sur défaut) alors qu'au moins
une des boucles converge dans la caractéristique de mise en route, le directionnel est forcé
aval et le déclenchement est instantané.

SIEMENS SAS
Page 10
Caractéristique Micom Défaut Phase-Terre

SIEMENS SAS
Page 11
Défauts Monophasés

La tension de référence est enregistrée en mémoire lorsque le défaut apparaît.

Si un défaut apparaît moins de trois périodes après le démarrage du réenclencheur, la

tension mémorisée est toujours une référence valide et elle est utilisée pour calculer la
direction du défaut.

Si aucun défaut n'apparaît pendant les trois périodes qui suivent le démarrage du
réenclencheur, la tension de référence utilisé est la tension d'une des phases saines.
Si le défaut apparaît au cours d'un cycle de réenclenchement ou si un réenclenchement se
produit, la valeur de la tension mémorisée reste valide pendant 10 secondes.

Si une tension mémorisée n'existe pas (enclenchement sur défaut) lorsqu'une ou plusieurs
boucles sont convergentes dans la caractéristique de mise en route, la directionnelle est
forcée aval et le déclenchement est instantanée.

SIEMENS SAS
Page 12
 SCHÉMAS DE TELEACTION

SIEMENS SAS
Page 13
PRA Z2 (Portée Réduite et à Autorisation Zone 2)

SIEMENS SAS
Page 14
PRA Aval (Portée Réduite et à Autorisation Aval)

SIEMENS SAS
Page 15
PEA Z2 (Portée Etendue et à Autorisation Zone 2)

SIEMENS SAS
Page 16
PEA Z1 (Portée Etendue et à Autorisation Zone 1)

SIEMENS SAS
Page 17
PEV Z2 (Portée Etendue et à Verrouillage Zone 2)

SIEMENS SAS
Page 18
PEV Z1 (Portée Etendue et à Verrouillage Zone 1)

SIEMENS SAS
Page 19
Inversion de courant

SIEMENS SAS
Page 20
Logique déverrouillage :
Perte de fréquence de surveillance (ou "de garde")

Ce mode d’utilisation est spécifié lorsque la téléaction s’effectue par courant porteurs sur la ligne.

Lorsque la ligne protégée est saine, un signal HF de garde est émis entre les deux extrémités
afin de vérifier que le canal de transmission est en service.

Lorsqu’un défaut survient sur la ligne et qu’un signal à autorisation doit être transmis la
fréquence du signal est modifiée pour une autre valeur.

⇒La protection de distance reçoit soit la "fréquence de garde" soit la "fréquence de

déclenchement" mais jamais les deux ensemble.

La ligne de comm peut contenir le défaut. Le défaut de ligne risque d’atténuer le signal
pour certains types de défauts avec la conséquence d’une non-réception de la téléaction.

=> quand la "fréquence de garde" a disparu et que la "fréquence de déclenchement" n’est pas
apparue, l’équipement ouvre une fenêtre de temps (150ms) durant laquelle il sera élaboré
une information comme si un signal d'autorisation avait été reçu.

SIEMENS SAS
Page 21
Logique déverrouillage :
Déverrouillage

L’équipement de téléaction utilisé est tel que les messages de téléaction/données

sont continuellement transmis à travers le canal, lorsque ce dernier est en service.

Pour qu’un signal de déclenchement à autorisation soit envoyé, l’information

additionnelle est contenue dans la téléaction (par exemple un bit de déclenchement
est réglé), tel que la téléaction et le déclenchement à autorisation sont normalement
reçus ensemble.

Dans le cas de perte de la porteuse à n’importe quel instant, l’équipement va ouvrir une
fenêtre de temps pendant lequel le déverrouillage de la protection sera effectué.

SIEMENS SAS
Page 22
SOTF
Mode enc/Réenc

SIEMENS SAS
Page 23
Anti-pompage

Détection de pompage
Le phénomène de pompage est dû à un déséquilibre du réseau lors d'une brusque variation
de charge. Il peut se traduire par une désynchronisation des deux sources équivalentes de
part et d'autre de la ligne protégée.
La figure 15 illustre les caractéristiques du pompage.
Oscillation stable – même signe de la résistance
Oscillation instable (perte de synchronisme) – signe de la résistance opposé

SIEMENS SAS
Page 24
Paramètres anti-pompage

Inhibition anti-pompage par:

-In courant homopolaire
-I1 courant inverse
-Imax courant max pour défaut tri

L’anti-pompage peut être activer pour

la perte de synchro et/ou un pompage
stable

SIEMENS SAS
Page 25
Protection homopolaire (directionnelle ou non)

La protection contre les défauts à la terre comporte les éléments suivants :

• Élément IN> - Comparaison directionnelle contre les défauts à la terre
• Élément IN>1 - Protection directionnelle ou non-directionnelle, temps constant (DT)
ou inverse (IDMT).
• Élément IN>2 - Directionnel ou non directionnel, temporisation à temps
constant ou inverse.
• Élément IN>3 - Directionnel ou non directionnel, temporisation DT.
• Élément IN>4 - Directionnel ou non directionnel, temporisation DT.

L’élément IN> peut seulement être employé en tant que partie d’un schéma de téléaction.

Tous les éléments ampèremétrique contre les défauts à la terre fonctionnent à partir d’une
quantité de courant résiduel dérivée par l'équipement de la somme des trois courants de
phase.

SIEMENS SAS
Page 26
 Protection directionnelle de terre DEF à téléaction

Seuil V> = tension résiduelle minimum

pour laquelle la décision directionnelle
est validée.
Tension < seuil V> = blocage décision
directionnelle = pas de dclt par schéma
de téléaction.

Le seuil V> est réglé plus haut que la tension résiduelle du réseau protégé pour éviter le fonctionnement
lors d'un déséquilibre typique du réseau électrique et des erreurs des transformateurs de tension.
Dans la pratique, l’erreur normale admise dans un système sain est de 1% en tension homopolaire (1%
par TP de phase) soit donc 3% en grandeur résiduelle. Cela peut aboutir à une erreur totale égale à 5%
de la tension phase-neutre, bien qu’un réglage entre 2% et 4% soit typique.
Sur les réseaux à neutre très résistant ou à neutre isolé, les réglages peuvent atteindre
respectivement 10% ou 30% de la tension phase-neutre.

SIEMENS SAS
Page 27
Directionnalité

Lorsque les grandeurs inverses sont utilisées le seuil V> se transforme en

détecteur de tension inverse Vi>.
L’angle caractéristique de la protection à comparaison directionnelle est fixé
à -14°, utilisable avec mise à la terre directe ou par résistance.

SIEMENS SAS
Page 28
Schéma DEF à autorisation

SIEMENS SAS
Page 29
Schéma DEF à verrouillage

SIEMENS SAS
Page 30
Protection surcharge thermique

Pour les lignes et câbles :

Tau se règle en minutes

SIEMENS SAS
Page 31
Protection surcharges thermique (2)

Pour les transformateurs :

SIEMENS SAS
Page 32
Protection surcharge thermique
Valeur usuelle constantes de temps

SIEMENS SAS
Page 33
Protection voltmétrique

4 seuil disponibles (min et max)

Possibilité de choisir tension Phase-Terre
ou Phase-Phase

SIEMENS SAS
Page 34
 Contrôle synchronisme
Contrôle tension

Contrôle réenclenchement: lors d’un réenclenchement triphasé, réenclenchement

possible sur live-dead, dead-live, live-live
Contrôle fermeture manuelle: lors d’une fermeture manuelle, réenclenchement possible
sur live-dead, dead-live, live-live

Paramètres à verifier lors d’un synchrocheck: diff tension, diff fréquence et déphasage
tension

SIEMENS SAS
Page 35
 Réenclencheur

Tempo de blocage = temps de récupération après une refermeture

Tps de discrimination = Temporisation de sélectivité ("Tps de discrim.") lancé lors d’un
déclenchement mono. Si déclenchement (interne ou externe) pendant temporisation de sélectivité
("Tps de discrim."), le cycle ARS rapide monophasé est désactivé et remplacé par le cycle ARS
rapide triphasé si celui-ci est activé. Si réenclenchement triphasé impossible, l'équipement
provoque le déclenchement triphasé et le réenclencheur est bloqué
Fenêtre Inhibition = temps d’attente de l’information DJ opérationnel pour réenclenchement

SIEMENS SAS
Page 36
Configuration Entrée Opto

SIEMENS SAS
Page 37
 PSL

SIEMENS SAS
Page 38
Logique programmable

L’équipement intègre des schémas logiques programmables (PSL) - un PSL par groupe de
réglages activé (au maximum, 4 groupes de PSL peuvent être affectés à l'équipement).

L'objet de cette logique est multiple, notamment :

• Routage des entrées logiques, des contacts de sortie de l'équipement et des LED
programmables ;

• Conditionnement des signaux de sorties (temporisation d'aller / retour, verrouillage ou auto-

réinitialisation) ;

• Sélection des signaux de démarrage d’un enregistrement de défaut (perturbographie) ;

• Génération de la logique de configuration spécifique au client grâce à l'utilisation de l'éditeur de

PSL intégré au logiciel de support MiCOM S1.

SIEMENS SAS
Page 39
 Programmation des entrées

Entrées programmées Paramètres internes

protection
dans Libellés Entrées

Informations GOOSE

SIEMENS SAS
Page 40
 Programmation des sorties

Paramètres internes Démarrage

protection perturbographie

Sorties

SIEMENS SAS
Page 41
