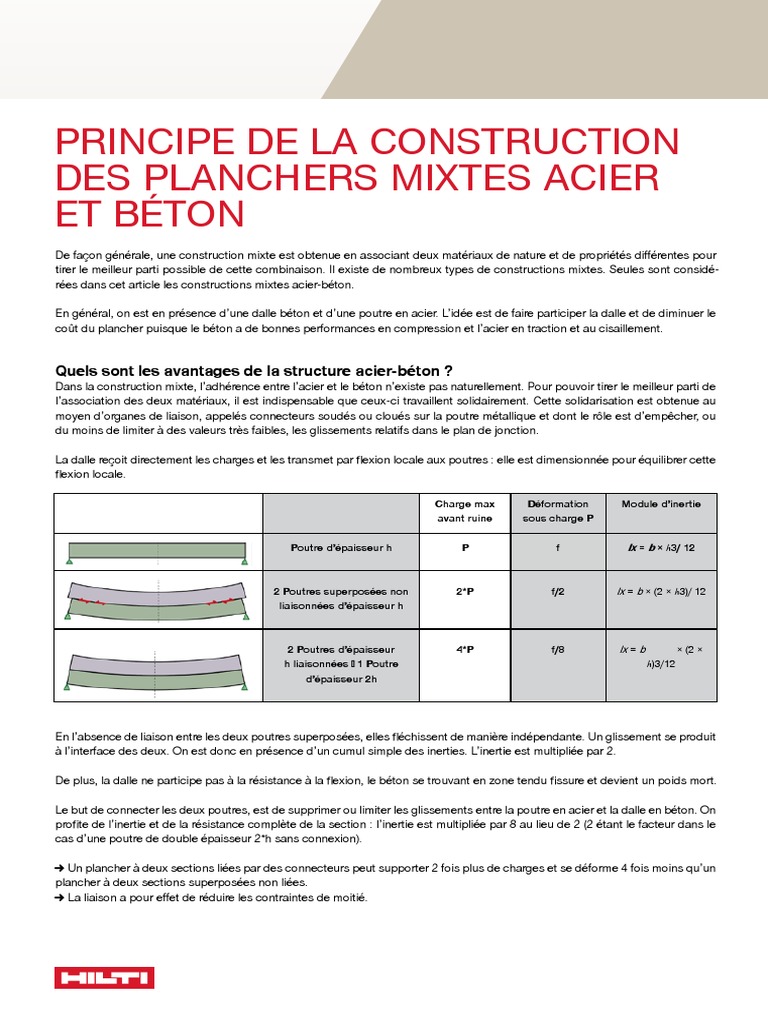

PRINCIPE DE LA CONSTRUCTION

DES PLANCHERS MIXTES ACIER

ET BÉTON
De façon générale, une construction mixte est obtenue en associant deux matériaux de nature et de propriétés différentes pour
tirer le meilleur parti possible de cette combinaison. Il existe de nombreux types de constructions mixtes. Seules sont considé-
rées dans cet article les constructions mixtes acier-béton.

En général, on est en présence d’une dalle béton et d’une poutre en acier. L’idée est de faire participer la dalle et de diminuer le
coût du plancher puisque le béton a de bonnes performances en compression et l’acier en traction et au cisaillement.

Quels sont les avantages de la structure acier-béton ?

Dans la construction mixte, l’adhérence entre l’acier et le béton n’existe pas naturellement. Pour pouvoir tirer le meilleur parti de
l’association des deux matériaux, il est indispensable que ceux-ci travaillent solidairement. Cette solidarisation est obtenue au
moyen d’organes de liaison, appelés connecteurs soudés ou cloués sur la poutre métallique et dont le rôle est d’empêcher, ou
du moins de limiter à des valeurs très faibles, les glissements relatifs dans le plan de jonction.

La dalle reçoit directement les charges et les transmet par flexion locale aux poutres : elle est dimensionnée pour équilibrer cette
flexion locale.

Charge max Déformation Module d’inertie

avant ruine sous charge P

Poutre d’épaisseur h P f Ix = b × ℎ3/ 12

2 Poutres superposées non 2*P f/2 Ix = b × (2 × ℎ3)/ 12

liaisonnées d’épaisseur h

2 Poutres d’épaisseur 4*P f/8 Ix = b × (2 ×

h liaisonnées  1 Poutre ℎ)3/12
d’épaisseur 2h

En l’absence de liaison entre les deux poutres superposées, elles fléchissent de manière indépendante. Un glissement se produit
à l’interface des deux. On est donc en présence d’un cumul simple des inerties. L’inertie est multipliée par 2.

De plus, la dalle ne participe pas à la résistance à la flexion, le béton se trouvant en zone tendu fissure et devient un poids mort.

Le but de connecter les deux poutres, est de supprimer ou limiter les glissements entre la poutre en acier et la dalle en béton. On
profite de l’inertie et de la résistance complète de la section : l’inertie est multipliée par 8 au lieu de 2 (2 étant le facteur dans le
cas d’une poutre de double épaisseur 2*h sans connexion).

➜ Un plancher à deux sections liées par des connecteurs peut supporter 2 fois plus de charges et se déforme 4 fois moins qu’un
plancher à deux sections superposées non liées.
➜ La liaison a pour effet de réduire les contraintes de moitié.
En l’absence de connexion, les deux éléments agissent sé-
parément avec deux axes neutres. Les résistances et les rigi-
dités s’additionnent : c’est la poutrelle acier qui agit principa-
lement.
Avec un comportement mixte, le béton étant entièrement com-
primé contribue pleinement à la résistance et à la rigidité de
l’ensemble.
➜ Ainsi, pour obtenir un plancher mixte optimal, il convient
de lier les deux matériaux afin d’avoir non pas deux, mais un
seul axe neutre élastique, et ainsi de profiter d’une construc-
tion stable avec une dalle béton comprimée et des poutres en
acier sollicitées en traction.
Quels sont les atouts des connecteurs
Hilti ?
La solution de connexion traditionnelle est celle des goujons
soudés. Hilti propose des connecteurs appelés X-HVB fixés à
l’aide de clous en acier à très haute résistance. Ils permettent
une optimisation maximale de la dalle ainsi qu’un gain de pro-
ductivité. Les avantages de la solution clouées Hilti sont les
suivants :
➜ Le cout d’installation est réduit :
- La fixation ne requiert pas une main d’œuvre spécialisée,
l’installation est simple et directe sur chantier
- Le cloueur permet la pose de 200 connecteurs/heure grâce à
la double position avec deux poseurs ou 60 connecteurs/h par
poseur en moyenne
➜ La pose est plus simple et ne nécessite pas de condi-
tions particulières :
- Aucun besoin de pré-percer les bacs acier : le clou traverse
la tôle et maintient ainsi la continuité des bacs sur les poutres
- La fixation n’est pas influencée par le traitement de surface
des poutres (peinture ou galvanisation à chaud)
- Le clouage ne nécessite pas des conditions particulières de
température et n’est pas affecté par la présence d’eau
➜ L’installation est plus sécuritaire :
- Le cloueur à cartouches en poudre est léger et apporte une
sécurité aux poseurs avec le système PTR évitant tous tirs tra-
versant;
- Aucune fumée toxique n’est émise lors de la fixation ;
➜ Le plus (+) technique :
- Les connecteurs ont une résistance au feu ;
- Ils disposent d’une homologation technique ;
- Un logiciel de calcul « shear connector Hilti » permet le calcul
et la justification des connecteurs en plancher mixte ;
- Les tailles disponibles de 40 à 140 permettent de couvrir
une large gamme d’épaisseurs de béton pour une résistance
à toutes épreuves.
