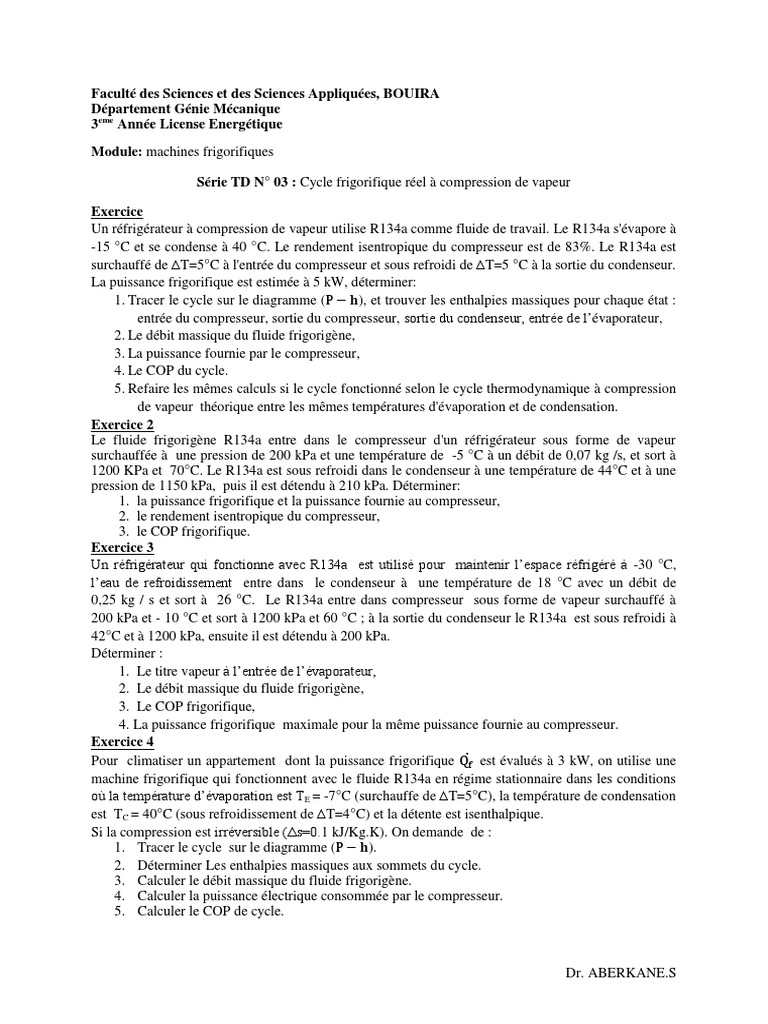

Faculté des Sciences et des Sciences Appliquées, BOUIRA

Département Génie Mécanique

3eme Année License Energétique

Module: machines frigorifiques

Série TD N° 03 : Cycle frigorifique réel à compression de vapeur

Exercice
Un réfrigérateur à compression de vapeur utilise R134a comme fluide de travail. Le R134a s'évapore à
-15 °C et se condense à 40 °C. Le rendement isentropique du compresseur est de 83%. Le R134a est
surchauffé de ∆T=5°C à l'entrée du compresseur et sous refroidi de ∆T=5 °C à la sortie du condenseur.
La puissance frigorifique est estimée à 5 kW, déterminer:
1. Tracer le cycle sur le diagramme ( ), et trouver les enthalpies massiques pour chaque état :
entrée du compresseur, sortie du compresseur, sortie du condenseur, entrée de l’évaporateur,
2. Le débit massique du fluide frigorigène,
3. La puissance fournie par le compresseur,
4. Le COP du cycle.
5. Refaire les mêmes calculs si le cycle fonctionné selon le cycle thermodynamique à compression
de vapeur théorique entre les mêmes températures d'évaporation et de condensation.
Exercice 2
Le fluide frigorigène R134a entre dans le compresseur d'un réfrigérateur sous forme de vapeur
surchauffée à une pression de 200 kPa et une température de -5 °C à un débit de 0,07 kg /s, et sort à
1200 KPa et 70°C. Le R134a est sous refroidi dans le condenseur à une température de 44°C et à une
pression de 1150 kPa, puis il est détendu à 210 kPa. Déterminer:
1. la puissance frigorifique et la puissance fournie au compresseur,
2. le rendement isentropique du compresseur,
3. le COP frigorifique.
Exercice 3
Un réfrigérateur qui fonctionne avec R134a est utilisé pour maintenir l’espace réfrigéré à -30 °C,
l’eau de refroidissement entre dans le condenseur à une température de 18 °C avec un débit de
0,25 kg / s et sort à 26 °C. Le R134a entre dans compresseur sous forme de vapeur surchauffé à
200 kPa et - 10 °C et sort à 1200 kPa et 60 °C ; à la sortie du condenseur le R134a est sous refroidi à
42°C et à 1200 kPa, ensuite il est détendu à 200 kPa.
Déterminer :
1. Le titre vapeur à l’entrée de l’évaporateur,
2. Le débit massique du fluide frigorigène,
3. Le COP frigorifique,
4. La puissance frigorifique maximale pour la même puissance fournie au compresseur.
Exercice 4
Pour climatiser un appartement dont la puissance frigorifique ̇ est évalués à 3 kW, on utilise une
machine frigorifique qui fonctionnent avec le fluide R134a en régime stationnaire dans les conditions
où la température d’évaporation est TE = -7°C (surchauffe de ∆T=5°C), la température de condensation
est TC = 40°C (sous refroidissement de ∆T=4°C) et la détente est isenthalpique.
Si la compression est irréversible (Δs=0.1 kJ/Kg.K). On demande de :
1. Tracer le cycle sur le diagramme ( ).
2. Déterminer Les enthalpies massiques aux sommets du cycle.
3. Calculer le débit massique du fluide frigorigène.
4. Calculer la puissance électrique consommée par le compresseur.
5. Calculer le COP de cycle.

Dr. ABERKANE.S
