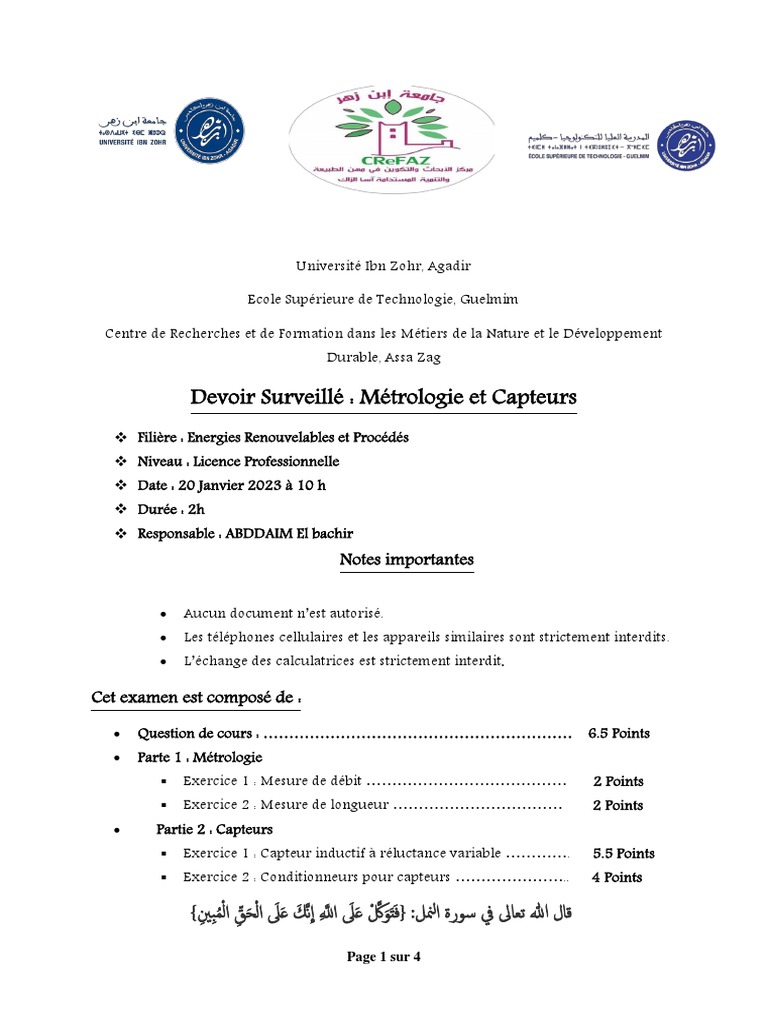

Université Ibn Zohr, Agadir

Ecole Supérieure de Technologie, Guelmim

Centre de Recherches et de Formation dans les Métiers de la Nature et le Développement

Durable, Assa Zag

Devoir Surveillé : Métrologie et Capteurs

❖ Filière : Energies Renouvelables et Procédés
❖ Niveau : Licence Professionnelle
❖ Date : 20 Janvier 2023 à 10 h
❖ Durée : 2h
❖ Responsable : ABDDAIM El bachir
Notes importantes

• Aucun document n’est autorisé.

• Les téléphones cellulaires et les appareils similaires sont strictement interdits.
• L’échange des calculatrices est strictement interdit.

Cet examen est composé de :

• Question de cours : …………………………………………………… 6.5 Points

• Parte 1 : Métrologie
▪ Exercice 1 : Mesure de débit ………………………………… 2 Points
▪ Exercice 2 : Mesure de longueur …………………………… 2 Points
• Partie 2 : Capteurs
▪ Exercice 1 : Capteur inductif à réluctance variable …………. 5.5 Points
▪ Exercice 2 : Conditionneurs pour capteurs ………………….. 4 Points

{ ِ‫اَّلل ان َهك عَ ََل الْ َح ِق الْ ُم ِبي‬

ِ ‫ّك عَ ََل ه‬
ْ ‫ }فَتَ َو ه‬:‫قال هللا تعاىل يف سورة المنل‬
ِ
Page 1 sur 4
Question de cours (6.5 pts)

1. Définir brièvement les suivantes :

a. Le mesurande 0.25 pts

b. Le corps d’épreuve 0.25 pts

c. La résolution 0.25 pts

d. Le conditionneur pour capteur 0.25 pts

2. Répondre d’une manière brève et soigneuse sur les questions suivantes :

a. Quel est la différence entre : la précision, l’erreur et l’incertitude ? 0.75 pts

b. Citer 3 types des erreurs et 2 types des incertitudes. 1.25 pts

3. Le montage de conditionneur c’est un indice significatif pour classifier les capteurs,

citer les noms de deux schémas pour un capteur passif et actif. 1 pts

4. Une mesure précise quand elle est à la fois …. et …. . 0.5 pts

5. La période T d’un satellite terrestre circulaire peut dépendre, à priori, de M la masse de

la Terre, du rayon R du cercle décrit et de la constante de la gravitation universelle G.
On peut faire l’hypothèse que la période T a pour expression : 𝑇 = 𝐾 𝑴𝒂 𝑹𝒃 𝑮𝒄 où K est
une constante sans dimension.
Déterminer, par une analyse dimensionnelle, les valeurs de a, b et c sachant que :
[G] = 𝐋𝟑 𝐌−𝟏 𝐓 −𝟐 . 2 pts

Partie 1 : La métrologie
Exercice 1 : Mesure de débit (2 pts)
On souhaite mesurer le débit d’une pompe, pour cela on laisse se remplir un réservoir
de section rectangulaire pendant 2 min.
- La hauteur d’eau relevée est de 30 cm ± 2 mm
- Le temps est mesuré à une seconde près
- La longueur est de 20 cm ± 1 mm et la largeur est de 12 cm ± 1 mm
1. Quel est le débit de cette pompe ? 0 .5 pts

2. On donnera les incertitudes sur cette mesure. 1.5 pts

Exercice 2 : Mesure de longueur (2 pts)

Une mesure de longueur a été effectué par 10 personnes. Les valeurs obtenues sont
indiquées dans le tableau suivant :

Page 2 sur 4
 Essai n° 1 2 3 4 5 6 7 8 9 10
L (cm) 10.53 10.49 11 10.04 10.14 10.29 10.70 10.89 10.44 10.68

1. Calculer la moyenne. 0.25 pts

2. Calculer l’écart-type expérimental. 0.75 pts

3. Calculer l’incertitude absolue et exprimer le résultat avec un niveau de confiance 68 %

et avec un niveau de confiance 95 %. 1 pts

Partie 2 : les Capteurs

Exercice 1 : Capteur inductif à réluctance variable (5.5 pts)

Il s’agit d’un transformateur dont le circuit magnétique inclut l’objet en déplacement. Celui-
ci donc être de nature ferromagnétique. L’intervalle, ou entrefer, entre l’objet et la tête
détermine la réluctance (la résistance au passage d’un champ magnétique) du circuit
magnétique.

Les ligne de champ sont supposé parfaitement guidées par le circuit magnétique, et l’entrefer

e = 𝒆𝟎 ± 𝜟𝒙 suffisamment petit pour ne pas perturber ce guidage.

𝐙𝐋𝟐

𝐙𝐋𝟏

Schéma 1 Schéma 2

𝐍𝟐𝐒
1. Exprimer l’expression de 𝐋𝟏 (𝐱) et 𝐋𝟐 (𝐱), sachant que 𝐋𝟏 (𝒆𝟎 ) = 𝐋𝟐 (𝒆𝟎 ) = 𝐥 𝟐𝐞𝟎 où
+
𝛍 𝛍𝟎

N est le nombre de spires de la bobine, S la section de capteur, l la longueur de contour,

𝛍𝟎 et 𝞵 sont les perméabilités de l’air et de circuit magnétique. 0.5 pts

2. Quel est le rôle de schéma 1 et schéma 2 dans ce capteur. 0.5 pts

3. À l’aide de schéma 2 exprimer 𝐕𝐦𝐞𝐬 en fonction de 𝐞𝟎 , 𝝻𝟎 , 𝒍, 𝞵 , 𝞓𝐱 et 𝐕𝐠 . 3 pts

✓ Noté bien que : 𝒁𝑳 = 𝒋𝑳𝒘

Page 3 sur 4
4. Déduire la sensibilité de ce capteur. 0.5 pts

5. La caractéristique de ce capteur est-elle linéaire ? justifier. 0.5 pts

6. S’agit d’un capteur passif ou actif ? justifier. 0.5 pts

Exercice 2 : Conditionneurs pour capteurs (4 pts)

Le conditionneur 1 est utilisé notamment pour les photorésistances et le conditionneur 2

est pour un montage adaptateur d’impédance_transducteur.
R1

1k

LM32411
6 V-
-

OUT
7 S
I 5
Rs + 4 U1B
V+

0
0
Conditionneur 1 Conditionneur 2

1. Par un raisonnement scientifique et à l’aide de schémas donner :

a. 𝐕𝐬 de conditionneur 1 en fonction de 𝐕𝐜𝐜 , 𝐑, 𝐑 𝟏 , 𝐑 𝟐 et 𝐑 𝟑 . 2 pts

b. 𝐕𝐬 de conditionneur 2 en fonction de I et 𝐑 𝟏 . 1 pts

c. S’agit des capteurs passifs ou actifs, justifier vos réponses. 1 pts

-------------Fin d’examen------------
