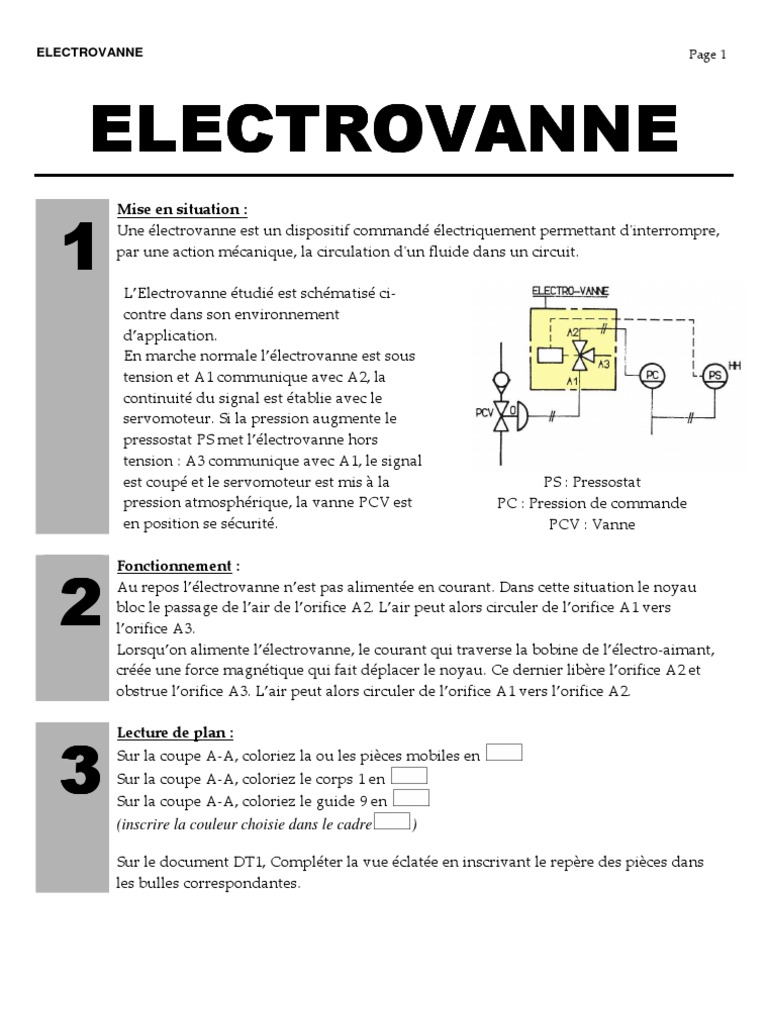

ELECTROVANNE Page 1

ELECTROVANNE
Mise en situation :

1
Une électrovanne est un dispositif commandé électriquement permettant d'interrompre,
par une action mécanique, la circulation d'un fluide dans un circuit.

L’Electrovanne étudié est schématisé ci-

contre dans son environnement
d’application.
En marche normale l’électrovanne est sous
tension et A1 communique avec A2, la
continuité du signal est établie avec le
servomoteur. Si la pression augmente le
pressostat PS met l’électrovanne hors
tension : A3 communique avec A1, le signal
est coupé et le servomoteur est mis à la PS : Pressostat
pression atmosphérique, la vanne PCV est PC : Pression de commande
en position se sécurité. PCV : Vanne

Fonctionnement :

2
Au repos l’électrovanne n’est pas alimentée en courant. Dans cette situation le noyau
bloc le passage de l’air de l’orifice A2. L’air peut alors circuler de l’orifice A1 vers
l’orifice A3.
Lorsqu’on alimente l’électrovanne, le courant qui traverse la bobine de l’électro-aimant,
créée une force magnétique qui fait déplacer le noyau. Ce dernier libère l’orifice A2 et
obstrue l’orifice A3. L’air peut alors circuler de l’orifice A1 vers l’orifice A2.

Lecture de plan :

3 Sur la coupe A-A, coloriez la ou les pièces mobiles en

Sur la coupe A-A, coloriez le corps 1 en
Sur la coupe A-A, coloriez le guide 9 en
(inscrire la couleur choisie dans le cadre )

Sur le document DT1, Compléter la vue éclatée en inscrivant le repère des pièces dans
les bulles correspondantes.
ELECTROVANNE Page 2

Schématisation :

4
Ci-dessous, deux schémas à compléter.
Sur le schéma de l’électrovanne au repos, mettez le sens du déplacement du fluide à
l’intérieur du système.
Sur le schéma de l’électrovanne actionné, compléter le schéma et mettez en place le sens
de déplacement du fluide.

Ressort 5 :

5
Quel est le rôle du ressort 5 ?

De quel type de ressort s’agit il ? (cocher la bonne case)

Traction អ Compression អ Spirale អ Lamelle អ Torsionអ

Matériaux :

6
A partir du plan DT1 Indiquez la famille matériaux du couvercle 7
(cocher la bonne case)
Métaux ferreux អ Aluminium អ Alliage de cuivre អ Plastique អ
ELECTROVANNE Page 3

Vocabulaire :

7
Donner le nom des formes suivantes
A:

B:

Chanfrein

Quelle est l’utilité de la forme A :

Dessin industriel :

8
Suite à une mauvaise manipulation de l’écrou 11, le filetage du guide 9 est endommagé.
Afin de faire fabriquer à nouveau cette pièce, vous devez compléter le document DR1.

Sur le document réponse DR1, compléter la coupe A-A.

Mettre en place la cote du filetage utile au montage de l’écrou 11(voir nomenclature).
Attention à l’échelle du dessin et à la qualité des tracés effectués
(Ne pas mettre de traits cachés)

Question Barème
3 /5 points
4 /4 points Note :
5 /2 points
6 /1 point
7 /3 points
8 /5 points 20
