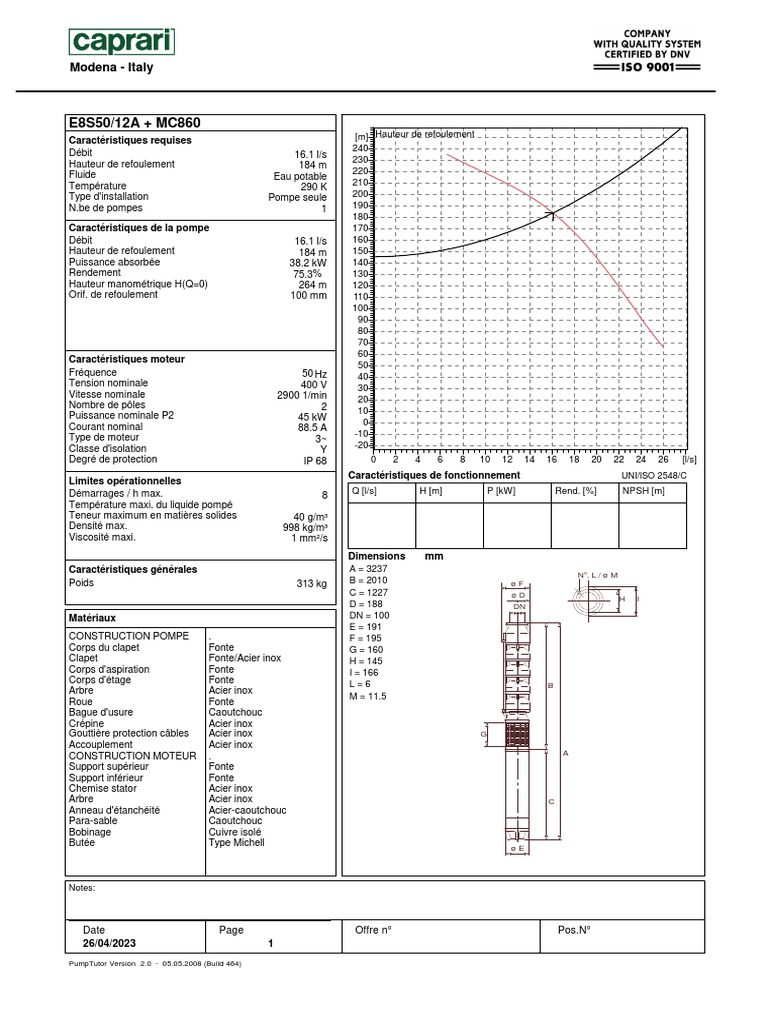

Modena - Italy

E8S50/12A + MC860
Caractéristiques requises [m] Hauteur de refoulement
240
Débit 16.1 l/s
230
Hauteur de refoulement 184 m
Fluide 220
Eau potable
Température 210
290 K
Type d'installation Pompe seule 200
N.be de pompes 1 190
180
Caractéristiques de la pompe 170
Débit 16.1 l/s 160
Hauteur de refoulement 184 m 150
Puissance absorbée 38.2 kW 140
Rendement 75.3% 130
Hauteur manométrique H(Q=0) 264 m 120
Orif. de refoulement 100 mm 110
100
90
80
70
60
Caractéristiques moteur
50
Fréquence 50 Hz 40
Tension nominale 400 V 30
Vitesse nominale 2900 1/min 20
Nombre de pôles 2 10
Puissance nominale P2 45 kW
Courant nominal 0
88.5 A
Type de moteur -10
3~
Classe d'isolation -20
Y
Degré de protection IP 68 0 2 4 6 8 10 12 14 16 18 20 22 24 26 [l/s]
Caractéristiques de fonctionnement UNI/ISO 2548/C
Limites opérationnelles
Démarrages / h max. Q [l/s] H [m] P [kW] Rend. [%] NPSH [m]
8
Température maxi. du liquide pompé
Teneur maximum en matières solides 40 g/m³
Densité max. 998 kg/m³
Viscosité maxi. 1 mm²/s
Dimensions mm
Caractéristiques générales A = 3237
N°. L / ø M
Poids 313 kg B = 2010 øF
C = 1227 øD H I
D = 188 DN
Matériaux DN = 100
E = 191
CONSTRUCTION POMPE . F = 195
Corps du clapet Fonte G = 160
Clapet Fonte/Acier inox H = 145
Corps d'aspiration Fonte I = 166
Corps d'étage Fonte L=6 B
Arbre Acier inox
M = 11.5
Roue Fonte
Bague d'usure Caoutchouc
Crépine Acier inox
Gouttière protection câbles Acier inox G
Accouplement Acier inox
CONSTRUCTION MOTEUR . A
Support supérieur Fonte
Support inférieur Fonte
Chemise stator Acier inox
Arbre Acier inox C
Anneau d'étanchéité Acier-caoutchouc
Para-sable Caoutchouc
Bobinage Cuivre isolé
Butée Type Michell
øE

Notes:

Date Page Offre n° Pos.N°

26/04/2023 1
PumpTutor Version 2.0 - 05.05.2008 (Build 464)
