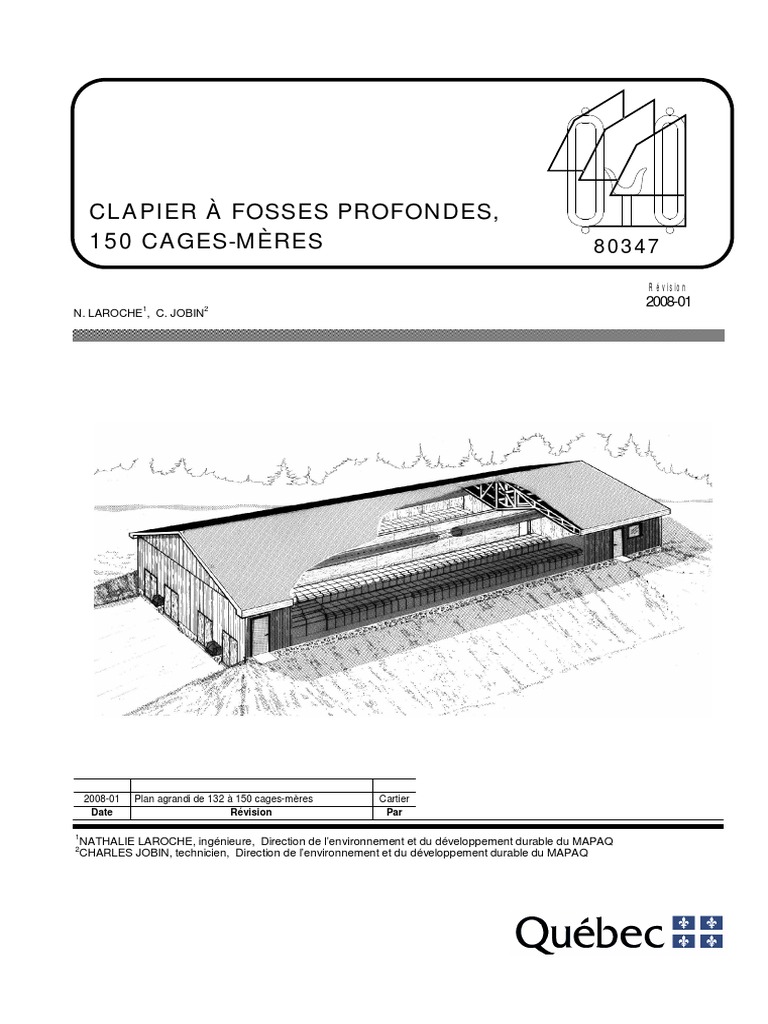

CLAPIER À FOSSES PROFONDES,

150 CAGES-MÈRES 80347

Révision
2008-01
N. LAROCHE1, C. JOBIN2

2008-01 Plan agrandi de 132 à 150 cages-mères Cartier

Date Révision Par

1
NATHALIE LAROCHE, ingénieure, Direction de l’ environnement et du développement durable du MAPAQ
2
CHARLES JOBIN, technicien, Direction de l’
environnement et du développement durable du MAPAQ
 CLAPIER À FOSSES PROFONDES 150 CAGES-MÈRES
Nathalie Laroche, ingénieure
Collaborateur : Charles Jobin, technicien
La Direction de l’
environnement et du
développement durable du ministère de l’
Agriculture,
des Pêcheries et de l’ Alimentation (MAPAQ) a
élaboré le présent document technique.
1. DESCRIPTION
Le plan montre l'aménagement d'un clapier à fosses
profondes avec allée de circulation permanente
longitudinale. Ce bâtiment est conçu pour l'élevage
du lapin répondant à un haut niveau de production.
Le bâtiment est isolé, sans fenêtre et il est équipé
d'une ventilation pulsion-extraction. À l'exception du
revêtement intérieur des murs en contre-plaqué qui
diminue le niveau de bruit et de leur hauteur de 2,7
mètres qui permet d'optimiser le volume d'air
nécessaire au maintien des bonnes conditions
d'ambiance; la charpente, l'isolation et la fondation
utilisées dans les constructions cunicoles sont
similaires à celles des autres bâtiments d'élevage.
L'ensemble comprend deux (2) cellules d'élevage;
l'une servant de maternité, l'autre d'engraissement,
une (1) aire de service regroupant la salle de lavage,
la salle de séchage, une chambre à moulée, une
salle de bain, une quarantaine et deux (2) chambres
de conditionnement d'air.
La salle de lavage permet de nettoyer les cages ou
les équipements entre chaque cycle de production.
La première cellule, la maternité consiste en deux (2)
rangées de cages séparées par une allée de service
de 750 mm de largeur. Les rangées de cages
chevauchent chacune une fosse profonde de 1800
mm de large par 1200 mm de profondeur. On
retrouve cent cinquante (150) cages-mères, vingt-
huit (28) cages mâles, quatre (4) modules de seize
(16) cages de gestantes, un (1) module de seize (16)
cages de renouvellement (simple) logeant une (1)
femelle par cage et un (1) module de douze (12)
cages de renouvellement (double) logeant deux (2)
femelles par cage, ce dernier module est placé dans
la section engraissement et un module
supplémentaire de seize (16) cages logeant les
femelles restantes. Tous les modules sont de types
californiens condensés.
La deuxième cellule, l'engraissement, est aménagée
comme la maternité et comprend cent quatre-vingt-
seize (196) cages d'engraissement de type Flat Deck
et un (1) module supplémentaire de douze (12)
cages californien condensé pour les retardataires en
engraissement.
2. VENTILATION
Les lapins sont des animaux très sensibles aux
variations brusques des conditions d'ambiance. Le
maintien du taux d'humidité, de la température et de
la vitesse de l'air à des niveaux constants nécessite
l'utilisation de la technique de la ventilation en mode
pulsion-extraction et la construction de chambres de
conditionnement de l'air.
Chaque cellule est ventilée séparément en mode
pulsion-extraction. L'air extérieur est admis dans une
chambre de conditionnement où il est chauffé avant
d'être pulsé dans une gaine de polyéthylène perforée
qui distribue l'air uniformément dans toute la cellule.
Cette opération compte pour la pulsion.
Sous l'allée centrale de circulation, l'air vicié est
aspiré dans un conduit rectangulaire de grande
dimension, via un nombre suffisant d'ouvertures,
situées en partie haute du mur mitoyen entre le
conduit et la fosse profonde, et pulsé à l'extérieur en
bout de bâtiment. Tout ce cheminement de l'air se
nomme extraction.
3. FUMIER ET EAUX DE LAVAGE
Les fosses profondes peuvent recueillir le fumier
solide sur une période d’un an. Le liquide se sépare
du solide grâce à une petite rigole localisée au fond
de la fosse profonde et il est dirigé vers une
préfosse. Celle-ci est pompée, où elle s'écoule par
gravité vers un réservoir d'entreposage des liquides.
Ce réservoir doit être suffisamment grand pour
contenir la partie liquide du fumier, les eaux de
lavage des cages, de nettoyage et de désinfection du
bâtiment ainsi que la perte d'eau des abreuvoirs. À
titre indicatif, pour une période de deux cent
cinquante (250) jours, un clapier de cent cinquante
(150) cages-mères nécessiterait un entreposage de
liquide de cent quatorze (114) mètres cubes. En ce
qui concerne le fumier solide, les fosses profondes
permettent une accumulation de deux cents (214)
mètres cubes, ce qui est suffisant pour la production
annuelle du clapier.
4. TROUPEAU (NOMBRE D'ANIMAUX ET DE
CAGES)
Ce bâtiment assure le logement de tous les animaux
de l'élevage en respectant le cycle de reproduction et
le bien-être où l'espace approprié à chacun. Le
nombre de sujets et de cages est déterminé à partir
du nombre de cages-mères.
Pour faciliter la démonstration de cette technique de
calcul, nous présentons un exemple type et
prévoyons l'espace nécessaire pour estimer les
besoins de votre élevage.
5. EXEMPLE DE CALCUL
Hypothèses:
- 150 cages-mères
- 150% taux d'occupation des cages-mères
- 120% taux de renouvellement
- 58 lapins vendus/cage-mère par année
1) Nombre de cages-mères
Une cage-mère est le terme utilisée pour
représenter une cage servant à la mise-bas et ayant
une boîte à nid.
Exemple Votre calcul
150 cages-mères
2) Nombre de femelles reproductrices
Le nombre de femelles reproductrices est calculé en
tenant compte du taux d'occupation des cages de
mise bas, soit 150% dans l'exemple.
150 x 1,5 = 225 x 1,5 =
3) Nombre de femelles gestantes
Le nombre de femelles gestantes est obtenu en
soustrayant le nombre de femelles reproductrices
au nombre de cages-mères.
225 - 150 = 75 - =
4) Nombre de modules pour les gestantes
Les gestantes sont logées dans des cages, réunies
en module, de type californien condensé regroupant
seize (16) cages (une femelle/cage).
Le nombre de modules servant à la gestation
s'obtient en divisant le nombre de gestantes par le
nombre de cages d'un module (16).
75 / 16 = 4,68 modules / 16 =
Un nombre fractionnaire nécessite l'utilisation d'une
partie d'un module. Le nombre de cages
représentant cette fraction se calcule ainsi :
16 x ,68 = 11 cages ou 16 x fraction =
gestantes
Ces gestantes (11 dans l'exemple) seront logées
dans un module "supplémentaires" utilisé aussi pour
loger des femelles de renouvellement (voir item
8.3).
5) Nombre de sujets de renouvellement
II se calcule sur une base annuelle en multipliant le
nombre de femelles reproductrices par le taux de
renouvellement, soit 120% dans l'exemple.
225 x 1,2 = 270 x =
Pour l'inventaire mensuel des sujets de
renouvellement nous divisons le nombre de femelles
reproductrices par douze (12) mois,
270 / 12 = 22,5 => 22 / 12 =
arrondir au chiffre pair le plus près.
Pour loger ces sujets de renouvellement, l'inventaire
mensuel sera porté à deux (2) mois, donc on
multiplie le nombre de sujets de renouvellement
mensuel par deux (2). C'est le nombre de places
nécessaires au renouvellement des femelles du
clapier.
22 x 2 = 44 / 2 mois x2= / 2 mois
6) Nombre de cages de renouvellement
a) Renouvellement (2 / cage)
Une fois que le nombre de renouvellement est
déterminé, la moitié du groupe de renouvellement
âgé de 10 à 14 semaines est logé deux (2) par
cage. Pour calculer, prendre le total des
renouvellements bimensuels, le diviser par deux (2)
pour déterminer la demie du groupe et le rediviser
par deux (2) pour le considérer la densité par cage,
le résultat est le nombre de cages de
renouvellement logeant deux (2) femelles.
44 / 2 / 2 = 11 cages de (2f) /2 /2 =
3
 b) Renouvellement (1 / cage) 8.3 Modules supplémentaires requis

Le second groupe de renouvellement âgé de 14 à Ces modules servent à loger les femelles gestantes
18 semaines est logé un (1) par cage. Prenez le (11 dans l'exemple) qui n'utilisent pas un module
total des renouvellements bimensuels et divisez-le complet ainsi que les femelles de renouvellement (6
par deux (2) pour la demie du groupe, ce qui donne dans l'exemple) logées individuellement qui
le nombre de femelles de renouvellement logées en nécessitaient l'utilisation d'une partie de module. On
cage individuelle. comble en premier lieu les cages non-utilisées des
modules.
44 / 2 = 22 cages de (1 f.) /2=
Cages utilisées Cages utilisées
pour des pour des F. Nombre
gestantes dans + REN. dans le / 16 = de
7) Nombre de cages par module (californien le module module module
condensé) supplémentaire supplémentaire

Le nombre de cages par module est variable car Ex : 11 + 6 / 16 = 1

chaque rangée du module peut varier de trois (3) à
quatre (4) cages au besoin sans changer la
longueur du module, le nombre de cages par
module peut varier de douze (12) à seize (16)
cages. Généralement un module de renouvellement
logeant deux (2) femelles par cage a un total de
douze (12) cages. Tandis qu'un module dont les
cages logent une (1) femelle à seize (16) cages.
Votre
+ / 16 =
calcul
Dans cette exemple on installera un (1) module de
seize (16) cages pour loger ces femelles.
9) Nombre de mâles ou de cages

8) Nombre de modules pour le renouvellement
8.1 Cages logeant deux (2) femelles :
Le nombre de modules de ce type s'obtient en
divisant le nombre de cages de renouvellement
logeant deux (2) femelles par le nombre de cages
d'un module (12).
11 / 12 = 1 module / 12 =
Nota. - La cage inutilisée (1) sert aux retardataires.
Deux (2) ratios sont utilisés, soit un (1) mâle pour
huit (8) ou dix (10) femelles reproductrices. Le
nombre de mâles logés individuellement s'obtient en
divisant le nombre de femelles reproductrices par le
ratio choisi, huit (8) dans l'exemple:
225 / 8 = 28,1 => 28 /8=
arrondir le résultat au chiffre le plus près. Ces cages
sont distribuées parmi les cages de mise-bas.
10) Le nombre de cages d’
engraissement

Le calcul des cages d'engraissement est estimé en

8.2 Cages logeant une (1) femelle :
tenant compte de la productivité, de la densité par
Le nombre de modules de renouvellement logeant cage et de la période d'engraissement.
une (1) femelle s'obtient en divisant le nombre de
Méthode de calcul des cages d'engraissement
cages de renouvellement logeant une (1) femelle par
le nombre de cages (16) de ce module.
Multiplier le nombre de cage-mère par le nombre de
lapins vendus par année par cages-mères (58), puis
22 / 16 = 1,38 module / 16 = multiplier par le nombre de semaines à
l'engraissement (7), diviser par le nombre de
Un nombre fractionnaire nécessite l'utilisation d'une semaines annuelles (52), et diviser le résultat par le
partie d'un module. Le nombre de cages nombre de lapins désiré par cage d'engraissement
représentant cette fraction se calcule ainsi: (6).
16 x 0,38 = 6 cages fem. 16 x =
de renouv.
150 cages-mères

Ces femelles de renouvellement (6 dans l'exemple) x 58 lapins vendus par cage-mère x

seront logées dans un module "supplémentaires"
x 7 semaines à l’
engraissement x
utilisé aussi pour loger des gestantes (voir Item 8.3).

4
/ 52 semaines dans l’
année /

/ 6 lapins désirés par cage

/
d’engraissement

196 cages d’
engraissement

Arrondir le chiffre en l'augmentant jusqu'à ce que ce

chiffre soit divisible par le nombre de rangées de
cages qu'il y a dans la cellule d'engraissement
(quatre (4) dans l'exemple).

/ nbr de
196 / 4 = 49 cages/rangée
rangées

Dans la section engraissement du clapier, le nombre

de cages sera de cent quatre-vingt-seize (196)
réparties sur les quatre (4) rangées.

Résumé du nombre de cages (plan 80347)

Pour cent cinquante (150) cages-mères et

cinquante-huit (58) lapins vendus par cage-mère.

150 cages-mères

28 cages de mâles

4 modules de gestantes de 16 cages

1 module de renouvellement de 12 cages

logeant 2 femelles / cage

1 module de renouvellement de 16 cages

logeant 1 femelle / cage

1 module supplémentaire de 16 cages

logeant 10 gestantes et 6 renouvellement

1 module supplémentaire de 12 cages pour

les saillies manquées et les retardataires
en engraissement

196 cages d’
engraissement

Vous trouverez
ce texte
dans le métasite
www.agrireseau.qc.ca

5
 UN JEU DE DESSINS ET DE FEUILLETS DOIT INCLURE
LES ÉLÉMENTS SUIVANTS:

No DE No DE TITRE
PLAN FEUILLE

80347 1 PERSPECTIVE
80347 2 LES ÉLÉVATIONS
80347 3 PLAN DE FONDATION, COUPE ET DÉTAILS
80347 4 FONDATIONS, COUPES ET DÉTAILS
80347 5 PLAN DE PLANCHER, ARMATURES
80347 6 COUPES TRANSVERSALES
80347 7 DÉTAILS DE CONSTRUCTION
80347 8 VENTILATION
80347 9 ÉLECTRICITÉ
80347 10 LISTE DES MATÉRIAUX

20719 FOSSE CIRCULAIRE À LISIER OU PURIN

(25 MÈTRES ET MOINS)

20720 REGARD D'ÉCHANTILLONNAGE POUR LIEU

D'ENTREPOSAGE DU FUMIER

80343 CAGES MÈRES DE TYPE "FLAT DECK"

80344 CAGES D'ENGRAISSEMENT DE TYPE

"FLAT DECK"

80346 CAGES POLYVALENTES DE TYPE

"CALIFORNIEN CONDENSÉ"

90101 COUPE DE MUR

90317 DÉFLECTEUR ANTIRETOUR D'AIR POUR

VENTILATEUR

SPÉCIFICATIONS:

- CE DOCUMENT EST UN PLAN TYPE D'UN OUVRAGE AGRICOLE, SON UTILISATION EXIGE
UNE ADAPTATION AUX CONDITIONS PARTICULIÈRES. DANS CE CAS L'APPROBATION D'UN
INGÉNIEUR OU D'UNE INGÉNIEURE EST REQUISE.

- CE PLAN EST INSPIRÉ DU MODÈLE CUNICOLE FRANÇAIS.

- CE PLAN EST CONFORME À LA DIRECTIVE 016 DU MENVIQ EN DATE DU 26 JUIN 1990.

- LE BÉTON DEVRA RÉPONDRE AUX CARACTÉRISTIQUES SUIVANTES : 30 MPa À 28 JOURS,

AGRÉGATS 0-20 mm, TENEUR EN AIR DE 5 À 8%, DE PLUS LES CONSTITUANTS ET LA MISE
EN PLACE DU BÉTON DOIT ÊTRE CONFORME AUX NORMES CAN/CSA-A23.1-M90 ET
CAN/CSA-A23.2-M90 OU LES PLUS RÉCENTES.

- À MOINS D'INDICATION CONTRAIRE LE POLYSTYRÈNE EXPANSÉ ET EXTRUDÉ UTILISÉ

DANS CE PLAN EST DE TYPE 4 NORME ONGC 51-GP-20M.

- À MOINS D'INDICATION CONTRAIRE TOUT LE BOIS D'OSSATURE EST DU GROUPE

O
D'ESPÈCES E.P.S. DE CATÉGORIE N 2 (OU SUPÉRIEURE).

- VÉRIFIER LES RÈGLEMENTS MUNICIPAUX ET DU MINISTÈRE DE L'ENVIRONNEMENT AVANT

LE DÉBUT DE LA CONSTRUCTION.

- À MOINS D'INDICATION CONTRAIRE TOUTES LES DIMENSIONS SONT INDIQUÉES EN

MILLIMÈTRES.

- LES MESURES MÉTRIQUES UTILISÉES SUR CE PLAN CORRESPONDENT AU FACTEUR DE

CONVERSION 300 mm = 1'-0"

SI LE BÂTIMENT EST CONSTRUIT SUR UN SOL AYANT UN MINIMUM DE 5% D'ARGILE,

L'ARMATURE ET LES LAMES D'ÉTANCHÉITÉ DU PLANCHER (SAUF LA PRÉFOSSE) NE
SONT PAS REQUISE.
 ÉLÉVATION PRINCIPALE

ÉLÉVATION ARRIÈRE

ÉLÉVATION LATÉRALE GAUCHE

ÉLÉVATION LATÉRALE DROITE

5- SORTIE D'URGENCE
6- NIVEAU DESSUS DES SABLIÈRES
7- NIVEAU DESSUS DE LA FONDATION
8- FENÊTRE 1200 x 900 mm
9- EMPLACEMENT PROPOSÉ DES SILOS
10- PORTES ARRIÈRES ISOLÉES
11- VENTILATEUR D'EXTRACTION AVEC DÉFLECTEUR ANTIRETOUR D'AIR
(REPORTEZ-VOUS AU PLAN 90317)
12- ABRI-VENT POUR ENTRÉE D'AIR
13- VENTILATEUR 200 mm DE DIAMÈTRE

SPÉCIFICATIONS:

- CE DOCUMENT EST UN PLAN TYPE D'UN OUVRAGE AGRICOLE, SON

UTILISATION EXIGE UNE ADAPTATION AUX CONDITIONS PARTICULIÈRES.
DANS CE CAS L'APPROBATION D'UN INGÉNIEUR OU D'UNE INGÉNIEURE
EST REQUISE

- À MOINS D'INDICATION CONTRAIRE TOUTES LES DIMENSIONS SONT

INDIQUÉES EN MILLIMÈTRES

- LES MESURES MÉTRIQUES UTILISÉES SUR CE PLAN CORRESPONDENT

AU FACTEUR DE CONVERSION 300 mm = 1'-0"

- CE BÂTIMENT EST CONSTRUIT EN PENTE POUR FACILITER LA

CONSTRUCTION
 VUE EN PLAN

PUROT (REPORTEZ-VOUS AU PLAN 20719)

LE PUROT PEUT ÊTRE REMPLACÉ PAR UNE FOSSE SOUS L’
AIRE DE SERVICE.

3- FOSSE PROFONDE
4- RIGOLE D'ÉCOULEMENT DU PURIN DE LA FOSSE PROFONDE
5- PRÉFOSSE À PURIN
6- CONTRE-PLAQUÉ 17 mm D'ÉPAISSEUR, COULISSANT DANS LES MURS DE LA
FOSSE PROFONDE
7- ENCOCHE DE 25 x 25 mm DANS LE BÉTON POUR RECEVOIR LE CONTRE-PLAQUÉ
VERTICAL #6
8- ENCOCHE DE 13 x 50 mm DANS LE BÉTON POUR RECEVOIR LE CONTRE-PLAQUÉ
HORIZONTAL #6
9- DEUX SOLIVES DE 38 x 89 mm SOUS LE CONTRE-PLAQUÉ, ENCASTRÉES DANS LE
BÉTON
10- SOLIVE DE 38 x 140 mm À TOUS LES 400 mm CENTRE À CENTRE, ENCASTRÉE
DANS LA FONDATION ET FIXÉE AU BÉTON À L'AIDE DE CLOU
11- TUYAU EN ACIER DE 75 mm DE DIAMÈTRE AU CENTRE DE CHAQUE FOSSE
PROFONDE POUR PERMETTRE D'ATTACHER LA POULIE NÉCESSAIRE À LA
MANIPULATION DE LA GRATTE LORS DU NETTOYAGE
12- NIVEAU DU DESSUS DE LA FONDATION
13- VENTILATEUR DE SORTIE D'AIR AVEC DÉFLECTEUR ANTIRETOUR D'AIR
(REPORTEZ-VOUS AU PLAN 90317). OUVERTURE DANS LA FONDATION SELON LE
VENTILATEUR CHOISI
14- COMPOSANTES DU PLANCHER DE LA FOSSE OU PRÉFOSSE:
- DALLE DE BÉTON 125 mm D'ÉPAISSEUR
- TREILLIS MÉTALLIQUE 102 x 102 mm MW 25,8 x MW 25,8
- POLYÉTHYLÈNE 150 um
- GRAVIER 0-20 mm DE DIAMÈTRE, COMPACTÉ PAR COUCHES SUCCESSIVES
DE 100-150 mm D'ÉPAISSEUR À 95% DU PROCTOR MODIFIÉ, 300 mm
D'ÉPAISSEUR MINIMALE
- SOL ORIGINAL
15- COMPOSANTES DU PLANCHER:
- DALLE DE BÉTON 100 mm D'ÉPAISSEUR
- POLYÉTHYLÈNE 150 um
- REMPLISSAGE DE SABLE OU GRAVIER, COMPACTÉ PAR COUCHES
SUCCESSIVES DE 100- 150 mm D'ÉPAISSEUR À 95% DU PROCTOR MODIFIÉ
- SOL ORIGINAL
16- BARRE D'ARMATURE HORIZONTALE 15 M À TOUS LES 200 mm CENTRE À CENTRE
17- BARRE D'ARMATURE VERTICALE 15 M À TOUS LES 300 mm CENTRE À CENTRE,
REPLIÉE DE 150 mm DANS LA SEMELLE ALTERNATIVEMENT VERS L'INTÉRIEUR ET
L'EXTÉRIEUR
18- JOINT D'ÉTANCHÉITÉ (REPORTEZ-VOUS AU FEUILLET 20734)
19- SOUS LE NIVEAU DU GEL
20- REGARD D'ÉCHANTILLONNAGE (REPORTEZ-VOUS AU FEUILLET 20720)
21- DRAIN PÉRIPHÉRIQUE DE LA PRÉFOSSE À PURIN 100 mm DE DIAMÈTRE, ENROBÉ
22- DRAIN PÉRIPHÉRIQUE 100 mm DE DIAMÈTRE, ENROBÉ

SPÉCIFICATIONS :

- CE DOCUMENT EST UN PLAN TYPE D'UN OUVRAGE AGRICOLE, SON UTILISATION

EXIGE UNE ADAPTATION AUX CONDITIONS PARTICULIÈRES. DANS CE CAS
L'APPROBATION D'UN INGÉNIEUR OU D'UNE INGÉNIEURE EST REQUISE
- À MOINS D'INDICATION CONTRAIRE TOUTES LES DIMENSIONS SONT INDIQUÉES EN
MILLIMÈTRES
- LES MESURES MÉTRIQUES UTILISÉES SUR CE PLAN CORRESPONDENT AU
FACTEUR DE CONVERSION 300 mm = 1'-0"

TECHNIQUES DE CONSTRUCTION - MATÉRIAUX (POINTS PARTICULIERS)

- LES LITS GRANULAIRES SOUS LES DALLES SERONT CONSTITUÉS DE GRAVIER, 0-

20 mm DE DIAMÈTRE, COMPACTÉS À 95% DU PROCTOR MODIFIÉ.
- ÉTENDRE UN POLYÉTHYLÈNE 150 um SUR TOUTE LA SURFACE SOUS LA DALLE
AVANT LA COULÉE DU BÉTON.
- ARMATURE: BARRE 15 M - 400 MPa
TREILLIS : 102 mm x 102 mm, MW 25.8 x MW 25.8
- CHEVAUCHER L'ARMATURE DE 600 mm À JOINTS PERDUS ET LE TREILLIS
MÉTALLIQUE DE 200 mm.
- FACTEUR DE FISSURATION (Z) ≤ 20 kN/mm
- POUSSÉE DE LA GLACE NÉGLIGEABLE DÛ AU FAIT QUE LA STRUCTURE
D'ENTREPOSAGE EST SOUS UN BÂTIMENT CHAUFFÉ
BÉTON:
- LE BÉTON DEVRA RÉPONDRE AUX CARACTÉRISTIQUES SUIVANTES : 30 MPa À
28 JOURS, AGRÉGATS 0-20 mm, TENEUR EN AIR DE 5 À 8%, DE PLUS LES
CONSTITUANTS ET LA MISE EN PLACE DU BÉTON DOIT ÊTRE CONFORME AUX
NORMES CAN/CSA-A23.1-M90 ET CAN/CSA-A23.2-M90 OU LES PLUS RÉCENTES.
- ÉVITER TOUT JOINT FROID.
- LES "TIRANTS" UTILISÉS POUR LE COFFRAGE DEVRONT ÊTRE CASSÉS EN
RETRAIT DE LA SURFACE ET COLMATÉS AVEC DU CIMENT PLASTIQUE.
- LORSQUE UTILISÉ, FIXER LA LAME D'ÉTANCHÉITÉ DE TYPE "DURAJOINT" À
L'ARMATURE VERTICALE POUR ÉVITER LE RENVERSEMENT LORS DE LA MISE
EN PLACE DU BÉTON.
1- FOSSE PROFONDE
2- CONDUIT D'EXTRACTION BASSE
3- RIGOLE D'ÉCOULEMENT DU PURIN DE LA FOSSE PROFONDE
4- DEUX LISSES DE 38 x 89 mm FIXÉES À LA FONDATION PAR DES CLOUS À BÉTON
5- ARMATURE VERTICALE REPLIÉE DE 300 mm DANS LA DALLE
6- ARMATURES : HORIZONTALE ; 3 -10 M
VERTICALE ; 10 M À TOUS LES 300 mm CENTRE À CENTRE
REPLIÉE DE 150 mm DANS LA SEMELLE, ALTERNATIVEMENT
DE CHAQUE COTÉ
7- REMPLISSAGE DE SABLE COMPACTÉ PAR COUCHES SUCCESSIVES DE 100-150
mm D'ÉPAISSEUR À 95% DU PROCTOR MODIFIÉ
8- BARRE D'ARMATURE HORIZONTALE 15 M À TOUS LES 200 mm CENTRE À CENTRE
9- BARRE D'ARMATURE VERTICALE 15 M À TOUS LES 300 mm CENTRE À CENTRE
REPLIÉE DE 150 mm DANS LA SEMELLE ALTERNATIVEMENT VERS L'INTÉRIEUR ET
L'EXTÉRIEUR
10- DALLE DE BÉTON 125 mm D'ÉPAISSEUR
11- JOINT D'ÉTANCHÉITÉ (REPORTEZ-VOUS AU FEUILLET 20734)
12- COMPOSANTES DU PLANCHER DE LA FOSSE OU PRÉFOSSE :
- DALLE DE BÉTON 125 mm D'ÉPAISSEUR
- TREILLIS MÉTALLIQUE 102 x 102 mm MW 25,8 x MW 25,8
- POLYÉTHYLÈNE 150 µm
- GRAVIER 0-20 mm DE DIAMÈTRE, COMPACTÉ PAR COUCHES SUCCESSIVES
DE 100-150 mm D'ÉPAISSEUR À 95% DU PROCTOR MODIFIÉ, 300 mm
D'ÉPAISSEUR MINIMALE
- SOL ORIGINAL
13- JOINT DUOFLEX OU L'ÉQUIVALENT
14- JOINT DE DÉSOLIDARISATION ; CARTON-FIBRE GOUDRONNÉ 13 mm D'ÉPAISSEUR
15- PRÉFOSSE À PURIN
16- TREILLIS MÉTALLIQUE 12,5 x 12,5 mm (JAUGE 14), RECOUVERT D'UN
MOUSTIQUAIRE MÉTALLIQUE. PRÉVOIR 30 mm DE PLUS QUE LA LARGEUR DE LA
RIGOLE POUR PERMETTRE DE MAINTENIR LE TREILLIS ARQUÉ
17- BARRE D'ARMATURE HORIZONTALE 15 M
18- TIGE D'ANCRAGE VERTICALE 15 M, 450 mm DE LONGUEUR REPLIÉE
ALTERNATIVEMENT DE 225 mm DANS LA DALLE
19- COMPOSANTES DU PLANCHER :
- DALLE DE BÉTON 125 mm D'ÉPAISSEUR
- POLYÉTHYLÈNE 150 µm
- REMPLISSAGE DE SABLE OU GRAVIER, COMPACTÉ PAR COUCHES
SUCCESSIVES DE 100-150 mm D'ÉPAISSEUR À 95% DU PROCTOR MODIFIÉ
- SOL ORIGINAL
20- LISSE BASSE DE 38 x 140 mm TRAITÉE SOUS PRESSION AVEC BOULON
D'ANCRAGE DE 12 mm DE DIAMÈTRE x 450 mm À TOUS LES 1800 mm CENTRE À
CENTRE
21- POLYSTYRÈNE 50 x 600 mm EXPANSÉ ET EXTRUDÉ DE TYPE 4, NORME O.N.G.C.,
51-GP-20M, SUR TOUT LE PÉRIMÈTRE DE LA BÂTISSE, RECOUVERT D'UN
PANNEAU D'AMIANTE-CIMENT DE 6 mm D'ÉPAISSEUR
22- REMBLAI DE SABLE OU DE GRAVIER
23- PIERRE CONCASSÉE 19 mm DE DIAMÈTRE
24- MEMBRANE GÉOTEXTILE
25- DRAIN PÉRIPHÉRIQUE 100 mm DE DIAMÈTRE, ENROBÉ
26- SOUS LE NIVEAU DU GEL
27- DRAIN PÉRIPHÉRIQUE DE LA PRÉFOSSE À PURIN 100 mm DE DIAMÈTRE, ENROBÉ

SPÉCIFICATIONS :

- CE DOCUMENT EST UN PLAN TYPE D'UN OUVRAGE AGRICOLE, SON UTILISATION

EXIGE UNE ADAPTATION AUX CONDITIONS PARTICULIÈRES. DANS CE CAS
L'APPROBATION D'UN INGÉNIEUR OU D'UNE INGÉNIEURE EST REQUISE.
- À MOINS D'INDICATION CONTRAIRE TOUTES LES DIMENSIONS SONT INDIQUÉES EN
MILLIMÈTRES.
- LES MESURES MÉTRIQUES UTILISÉES SUR CE PLAN CORRESPONDENT AU FACTEUR
DE CONVERSION 300 mm = 1'-0"
- À MOINS D'INDICATION CONTRAIRE LE POLYSTYRÈNE EXPANSÉ ET EXTRUDÉ UTILISÉ
DANS CE PLAN EST DE TYPE 4 NORME ONGC 51-GP-20M.

TECHNIQUES DE CONSTRUCTION - MATÉRIAUX (POINTS PARTICULIERS)

- LES LITS GRANULAIRES SOUS LES DALLES SERONT CONSTITUÉS DE GRAVIER, 0-20
mm DE DIAMÈTRE, COMPACTÉS À 95% DU PROCTOR MODIFIÉ.
- ÉTENDRE UN POLYÉTHYLÈNE 150 um SUR TOUTE LA SURFACE SOUS LA DALLE AVANT
LA COULÉE DU BÉTON.
ARMATURE : BARRE 15 M - 400 MPa
TREILLIS : 102 mm x 102 mm, MW 25.8 x MW 25.8
- CHEVAUCHER L'ARMATURE DE 600 mm À JOINTS PERDUS ET LE TREILLIS MÉTALLIQUE
DE 200 mm.
- FACTEUR DE FISSURATION (Z) ≤ 20 kN/mm
- POUSSÉE DE LA GLACE NÉGLIGEABLE DÛ AU FAIT QUE LA STRUCTURE
D'ENTREPOSAGE EST SOUS UN BÂTIMENT CHAUFFÉ
BÉTON :
- LE BÉTON DEVRA RÉPONDRE AUX CARACTÉRISTIQUES SUIVANTES : 30 MPa À 28
JOURS, AGRÉGATS 0-20 mm, TENEUR EN AIR DE 5 À 8%, DE PLUS LES CONSTITUANTS
ET LA MISE EN PLACE DU BÉTON DOIT ÊTRE CONFORME AUX NORMES CAN/CSA-A23.1-
M90 ET CAN/CSA-A23.2-M90 OU LES PLUS RÉCENTES.
- ÉVITER TOUT JOINT FROID.
- LES "TIRANTS" UTILISÉS POUR LE COFFRAGE DEVRONT ÊTRE CASSÉS EN RETRAIT DE
LA SURFACE ET COLMATÉS AVEC DU CIMENT PLASTIQUE.
- LORSQUE UTILISÉ, FIXER LA LAME D'ÉTANCHÉITÉ DE TYPE "DURAJOINT" À
L'ARMATURE VERTICALE POUR ÉVITER LE RENVERSEMENT LORS DE LA MISE EN
PLACE DU BÉTON.
- LES JOINTS D'ÉTANCHÉITÉS APPARENTS DE TYPE "DUOFLEX" OU L'ÉQUIVALENT
DEMANDENT À ÊTRE ENTRETENU PÉRIODIQUEMENT OU AU BESOIN.
