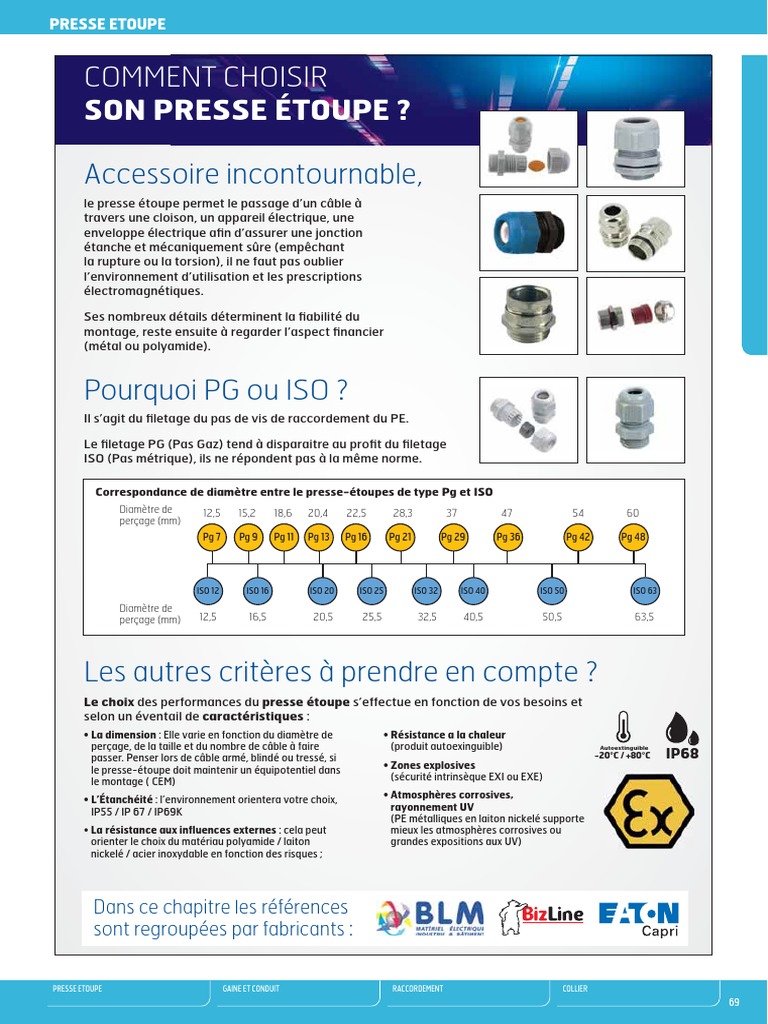

PRESSE ETOUPE

COMMENT CHOISIR
SON PRESSE ÉTOUPE ?

Accessoire incontournable,
le presse étoupe permet le passage d’un câble à
travers une cloison, un appareil électrique, une
enveloppe électrique afin d’assurer une jonction
étanche et mécaniquement sûre (empêchant
la rupture ou la torsion), il ne faut pas oublier
l’environnement d’utilisation et les prescriptions
électromagnétiques.

Ses nombreux détails déterminent la fiabilité du

montage, reste ensuite à regarder l’aspect financier
(métal ou polyamide).

Pourquoi PG ou ISO ?
Il s’agit du filetage du pas de vis de raccordement du PE.

Le filetage PG (Pas Gaz) tend à disparaitre au profit du filetage

ISO (Pas métrique), ils ne répondent pas à la même norme.

Correspondance de diamètre entre le presse-étoupes de type Pg et ISO

Diamètre de 12,5 15,2 18,6 20,4 22,5 28,3 37 47 54 60
perçage (mm)
Pg 7 Pg 9 Pg 11 Pg 13 Pg 16 Pg 21 Pg 29 Pg 36 Pg 42 Pg 48

ISO 12 ISO 16 ISO 20 ISO 25 ISO 32 ISO 40 ISO 50 ISO 63

Diamètre de
perçage (mm) 12,5 16,5 20,5 25,5 32,5 40,5 50,5 63,5

Les autres critères à prendre en compte ?

Le choix des performances du presse étoupe s’effectue en fonction de vos besoins et
selon un éventail de caractéristiques :
• La dimension : Elle varie en fonction du diamètre de • Résistance a la chaleur
perçage, de la taille et du nombre de câble à faire (produit autoexinguible) Autoextinguible
passer. Penser lors de câble armé, blindé ou tressé, si -20°C / +80°C IP68
le presse-étoupe doit maintenir un équipotentiel dans • Zones explosives
le montage ( CEM) (sécurité intrinsèque EXI ou EXE)

• L’Étanchéité : l’environnement orientera votre choix, • Atmosphères corrosives,

IP55 / IP 67 / IP69K rayonnement UV
(PE métalliques en laiton nickelé supporte
• La résistance aux influences externes : cela peut mieux les atmosphères corrosives ou
orienter le choix du matériau polyamide / laiton grandes expositions aux UV)
nickelé / acier inoxydable en fonction des risques ;

Dans ce chapitre les références

sont regroupées par fabricants :
