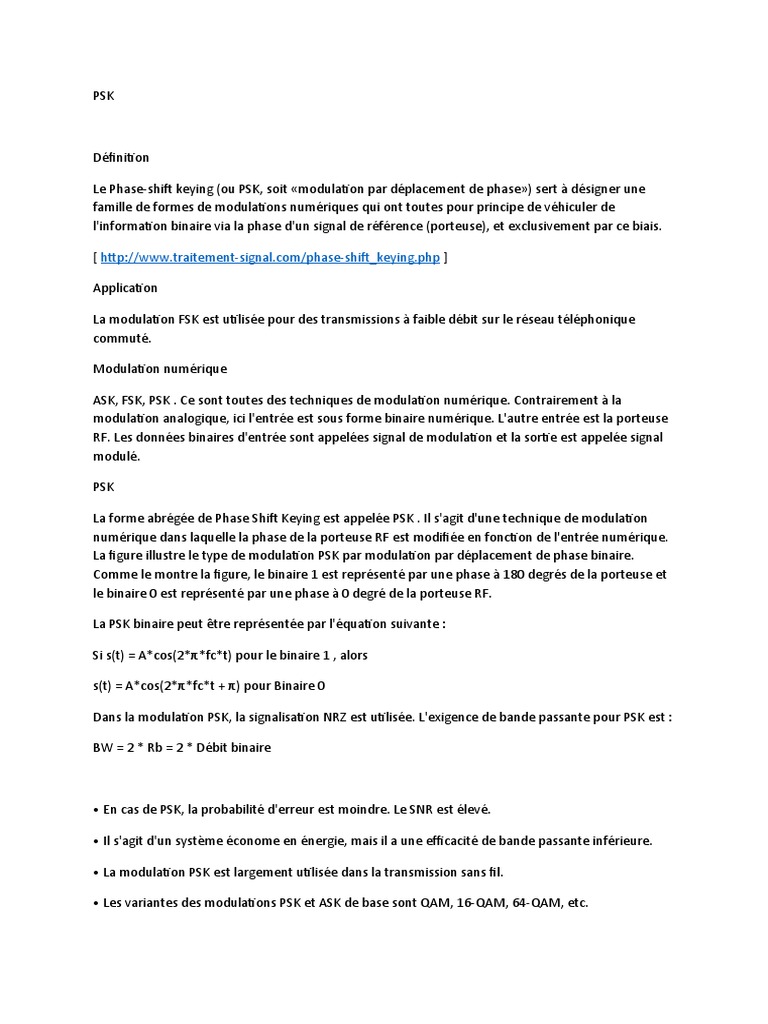

PSK

Définition

Le Phase-shift keying (ou PSK, soit «modulation par déplacement de phase») sert à désigner une
famille de formes de modulations numériques qui ont toutes pour principe de véhiculer de
l'information binaire via la phase d'un signal de référence (porteuse), et exclusivement par ce biais.

[ http://www.traitement-signal.com/phase-shift_keying.php ]

Application

La modulation FSK est utilisée pour des transmissions à faible débit sur le réseau téléphonique
commuté.

Modulation numérique

ASK, FSK, PSK . Ce sont toutes des techniques de modulation numérique. Contrairement à la
modulation analogique, ici l'entrée est sous forme binaire numérique. L'autre entrée est la porteuse
RF. Les données binaires d'entrée sont appelées signal de modulation et la sortie est appelée signal
modulé.

PSK

La forme abrégée de Phase Shift Keying est appelée PSK . Il s'agit d'une technique de modulation
numérique dans laquelle la phase de la porteuse RF est modifiée en fonction de l'entrée numérique.
La figure illustre le type de modulation PSK par modulation par déplacement de phase binaire.
Comme le montre la figure, le binaire 1 est représenté par une phase à 180 degrés de la porteuse et
le binaire 0 est représenté par une phase à 0 degré de la porteuse RF.

La PSK binaire peut être représentée par l'équation suivante :

Si s(t) = A*cos(2*π*fc*t) pour le binaire 1 , alors

s(t) = A*cos(2*π*fc*t + π) pour Binaire 0

Dans la modulation PSK, la signalisation NRZ est utilisée. L'exigence de bande passante pour PSK est :

BW = 2 * Rb = 2 * Débit binaire

• En cas de PSK, la probabilité d'erreur est moindre. Le SNR est élevé.

• Il s'agit d'un système économe en énergie, mais il a une efficacité de bande passante inférieure.

• La modulation PSK est largement utilisée dans la transmission sans fil.

• Les variantes des modulations PSK et ASK de base sont QAM, 16-QAM, 64-QAM, etc.
https://www.rfwireless-world.com/Terminology/ASK-vs-FSK-vs-PSK.html

Psk

Il existe de nombreuses variantes de la modulation par déplacement de phase ( PSK ), les méthodes
différant par leurs efficacités spectrales, PMEPR et leur aptitude à la récupération de porteuse. Par
rapport au FSK, un traitement de signal numérique plus sophistiqué est nécessaire pour démoduler
un signal modulé en PSK.

https://eng.libretexts.org/Bookshelves/Electrical_Engineering/Electronics/
Microwave_and_RF_Design_I_-_Radio_Systems_(Steer)/02%3A_Modulation/
2.13%3A_Phase_Shift_Keying_Modulation

Le terme PSK ou Phase shift keying est largement utilisé dans un système de communication radio .
Ce type de technique est principalement compatible avec les communications de données. Il permet
aux informations d'être transportées de manière plus efficace sur un signal de radiocommunication
par rapport à d'autres formes de modulation. La communication de données augmente avec
différentes formes de formats de communication comme l'analogique au numérique pour
transporter des données avec différentes formes de modulation. Il existe différents types de PSK où
chacun a ses propres avantages et inconvénients. Une option du format optimal doit être préparée
pour chaque système de communication radio. Pour faire le bon choix, il est essentiel de connaître le
fonctionnement de PSK.

Qu'est-ce que la modulation par déplacement de phase (PSK) ?

La modulation par déplacement de phase est un type de méthode de modulation numérique . Ce

type de procédé est utilisé pour transmettre des données en modulant sinon en changeant la phase
du signal porteur qui est appelé signal de référence. Les données numériques peuvent être
représentées avec n'importe quel type de procédé de modulation numérique en utilisant un nombre
limité de signaux séparés. Ce type de méthode de modulation utilise un nombre limité de phases où
chaque phase peut être attribuée avec des chiffres binaires. Généralement, chaque phase code un
nombre équivalent de bits. Chaque motif de bits forme le symbole qui est désigné par la phase
exacte.

La méthode PSK peut être représentée par une méthode pratique, à savoir le diagramme de
constellations. Dans ce type de communication , les points de la constellation pouvant être
sélectionnés sont généralement placés par espacement angulaire uniforme dans la région du cercle.
Ainsi, une séparation de phase maximale peut être offerte entre les points proches et donc la
meilleure protection contre la corruption. Ceux-ci sont disposés en cercle afin qu'ils puissent tous
être transmis par une énergie similaire. Veuillez vous référer à ce lien pour en savoir plus sur la
modulation et la démodulation FSK avec schéma de circuit

Modulation numérique

La modulation numérique ou DM est un type de modulation qui utilise des signaux discrets pour
modifier une onde porteuse. Ce type de modulation élimine le bruit de communication et fournit
une puissance supérieure pour l'interruption du signal. Cette modulation offre une capacité de
données et une sécurité supplémentaires pour une accessibilité élevée et facile du système grâce à
une excellente qualité de communication. Ainsi, ce type de modulation a une demande plus
importante que la modulation analogique.

Types de PSK

Le PSK peut être classé en deux types qui incluent les suivants.

BPSK - Déphasage binaire Keying

QPSK - Manipulation par décalage de phase en quadrature

1). BPSK - Déphasage binaire Keying

Le terme BPSK signifie Binary Phase-Shift Keying. Parfois, il est également appelé PRK (phase reverse
keying) ou 2PSK. Ce type de modulation par déplacement de phase utilise 2 phases séparées de 180
degrés. C'est donc la raison d'appeler en tant que 2-PSK.

Dans cette méthode, la disposition des points de constellation n'est pas une question d'endroit exact
où ils sont placés. Ce type de modulation est fort pour tous les PSK car il faut le niveau maximum de
bruit autrement à la distorsion pour que le démodulateur atteigne une décision incorrecte.
Cependant, il n'est capable de moduler qu'à 1 bit par symbole et n'est pas adapté aux applications
telles que les débits de données élevés.

2). QPSK - Manipulation par décalage de phase en quadrature

Le débit binaire peut être amélioré en ajoutant plus de bits sur un seul segment. Dans ce type de
PSK, le flux binaire peut être parallélisé de sorte que tous les deux bits entrants peuvent être divisés
et déphaser la modulation d'une fréquence porteuse. Une fréquence porteuse peut être déphasée
de 90 degrés par rapport à l'autre dans la quadrature. Ensuite, les 2 signaux de modulation par
déplacement de phase sont ajoutés pour générer l'un des quatre éléments de signal.

Quelques autres formes de PSK

Certaines des formes les plus fréquemment utilisées de PSK comprennent principalement les
suivantes.

Phase-Shift-Keying (PSK)

Keying par décalage de phase binaire (BPSK)

Quadrature-Phase-Shift-Keying (QPSK)

Décalage-Quadrature-Phase-Shift-Keying (O-QPSK)

8 Point-Phase-Shift-Keying (8 PSK)

16 Point-Phase-Shift-Keying (16 PSK)

Les formes énumérées ci-dessus sont les principales formes PSK qui sont fréquemment utilisées dans
les applications de communication radio. Chaque forme de PSK comprend des avantages ainsi que
des inconvénients. Généralement, les formes de modulation d'ordre élevé permettront à des débits
de données élevés de transmettre dans une largeur de bande donnée. Mais le problème est le débit
de données élevé qui nécessite un rapport S / N supérieur avant que les taux d'erreur ne
commencent à augmenter et ce compteur fonctionne pour améliorer les performances du débit de
données. La forme de modulation pouvant être sélectionnée par les systèmes de communication
radio peut dépendre des conditions et des exigences existantes.

Avantages et inconvénients de la modulation par décalage de phase

Les avantages de la modulation par déplacement de phase sont les suivants.

Ce type de PSK permet aux informations d'être transportées avec un signal de communication radio
plus efficacement par rapport au FSK.

QPSK est un autre type de transmission de données partout où 4 états de phase sont utilisés, tous à
90 degrés l'un de l'autre.

Il est moins vulnérable aux défauts lorsque nous évaluons avec la modulation ASK et occupe une
bande passante similaire à ASK.

En utilisant cela, le débit de données de transmission élevé peut être atteint à l'aide de modulations
PSK de haut niveau comme QPSK, 16-QAM. Ici, QPSK signifie 2 bits pour chaque constellation et 16-
QAM signifie 2 bits pour chaque constellation.

Les inconvénients de la modulation par déplacement de phase sont les suivants.

L'efficacité de la bande passante de ce PSK est inférieure à celle du type de modulation ASK

C'est un signal de référence non cohérent

En estimant les états de phase du signal, les informations binaires peuvent être décodées. Les
algorithmes comme la récupération et la détection sont extrêmement difficiles.

Les modulations PSK de haut niveau telles que QPSK, 16-QAM sont plus sensibles aux différences de
phase.

Il génère de mauvaises démodulations car le défaut peut se combiner avec le temps car le signal de
référence pour la démodulation n'est pas fixe.

Applications de la modulation par déplacement de phase

Les applications de PSK incluent les suivantes.

Cette méthode est largement utilisée pour les réseaux locaux sans fil biométriques ainsi que pour les
communications sans fil telles que Bluetooth et RFID.
Oscillateur local

Communications optiques

WDM multicanal

Retarder et ajouter un démodulateur

Effets non linéaires pour la transmission WDM

Il s'agit de l' incrustation par décalage de phase . Enfin, à partir des informations ci-dessus, nous
pouvons conclure que cette PSK est une technique de modulation numérique qui transmet des
informations en modifiant la phase d'un signal porteur de fréquence stable. Généralement, ces
méthodes de modulation sont supérieures aux techniques de modulation comme FSK en termes de
bande passante. Ces schémas de modulation offrent une meilleure efficacité. Mais les méthodes de
modulation FSK sont économes en énergie à un rapport signal sur bruit (S/N) donné. Cette méthode
est largement utilisée pour les réseaux locaux sans fil biométriques ainsi que pour les
communications sans fil telles que Bluetooth et RFID.

https://www.elprocus.com/phase-shift-keying-psk-types-and-its-applications/

La modulation par déplacement de phase (PSK) est un schéma de modulation numérique basé sur la
modification ou la modulation de la phase initiale d'un signal porteur. PSK est utilisé pour
représenter des informations numériques, telles que les chiffres binaires zéro (0) et un (1).

Le PSK est généralement appliqué dans les réseaux locaux sans fil (WLAN), la technologie Bluetooth
et les normes d'identification par radiofréquence (RFID) utilisées dans les passeports biométriques et
les systèmes de paiement sans contact

https://www.techopedia.com/definition/1701/phase-shift-keying-psk

Définition : Une technique de modulation numérique qui transmet des données en faisant varier la
phase de l'onde porteuse en fonction du signal de modulation numérique, est appelée Phase Shift
Keying (PSK).

La forme la plus simple de PSK est la BPSK, c'est-à-dire la modulation par déplacement de phase
binaire. Cependant, PSK peut être étendu à 4 niveaux et 8 niveaux PSK qui dépendent totalement
des besoins du système.

Principe de BPSK

La technique BPSK est la plus simple parmi toutes les techniques PSK. En cela, chaque élément de
signalisation est représenté par un seul bit de données. Ici, le porteur subit deux inversions de phase
telles que 0° et 180°. Dans la modulation par déplacement de phase, la séquence de bits numériques
est d'abord convertie en signal bipolaire NRZ qui module directement l'onde porteuse.

Expression pour BPSK

Considérons que l'onde porteuse est donnée par

s(t) = A cos (2πf c t)

Le pic de l'onde porteuse est représenté par A lorsque la résistance de charge est supposée être de 1
ohm en standard, la puissance dissipée est donnée par,

Image P et A

équiUn changement de phase de 180° est remarqué avec le changement correspondant dans la
séquence de bits.

Supposons que la porteuse du symbole 1 est donnée par

S1 (t)

De même, dans le cas du symbole 0, nous avons,

S2t

: π représente le déphasage de 180°

Comme nous le savons cos (ɸ + π) = – cos ɸ

Ainsi, s 2 (t) peut être écrit comme,

S2t

Par conséquent, le signal BPSK peut être écrit comme,

St

b(t) sera +1 en cas de transmission du 1 binaire et

b(t) sera -1 en cas de transmission du 0 binaire.

Modulation BPSK

La figure ci-dessous montre le schéma fonctionnel de la génération d'un signal BPSK.

Comme nous pouvons le voir ici, le système se compose d'un encodeur NRZ ainsi que d'un
modulateur de produit et d'un générateur de porteuse.

Le signal de message binaire est transmis au codeur de niveau bipolaire NRZ qui convertit l'entrée de
données binaires en une séquence NRZ bipolaire équivalente m(t). Ce signal NRZ bipolaire est
envoyé au modulateur équilibré avec l'onde porteuse.

Ainsi, le signal binaire module l'onde porteuse qui génère un signal modulé déphasé dit signal BPSK.
Examinons la figure ci-dessous qui montre la forme d'onde générée par BPSK avec la séquence de
bits binaires et l'onde porteuse

Ici, (i) représente la séquence de bits binaires, le suivant représente la séquence NRZ bipolaire m(t)
qui est utilisée pour moduler l'onde porteuse représentée en (iii). Le signal BPSK résultant est alors
obtenu.

Ici, comme nous pouvons le voir, la figure montre l'inversion de phase lorsque la séquence de bits
passe de 1 à 0 ou de 0 à 1. Lorsque la séquence de bits passe de 0 à 1, nous avons remarqué un
changement de phase positif alors que, lorsque le la séquence de bits passe de 1 à 0, puis un
changement de phase négatif est constaté.

Avantages de la modulation par déplacement de phase

Il permet une transmission plus efficace du signal de radiofréquence.

Une meilleure immunité au bruit est constatée dans le cas de la technique BPSK.

Moins de bande passante est utilisée par le signal BPSK par rapport à BFSK.

Inconvénients de la modulation par décalage de phase

La détection d'un signal BPSK est assez complexe.

La discontinuité de phase entraîne parfois une variation

Applications de la modulation par déplacement de phase

La technique de modulation PSK trouve ses applications dans les opérations biométriques, la
connectivité Bluetooth, les réseaux locaux sans fil et les opérations de télémétrie.

https://electronicscoach.com/phase-shift-keying.html

Plan

Introduction

Modulation numérique

Modulation de déplacement de phase PSK

Définition

Type de mod PSK

Principe

Avantages

Inconvénients
Application
