Date : le 25-03-2021 Devoir de contrôle N°2

Prof. : M. Mahdi REKIK

Classe : 1ère année Matière : TECHNOLOGIE
Nom et Prénom : Horaire : 1 heure A.S : 2020-2021 Note :

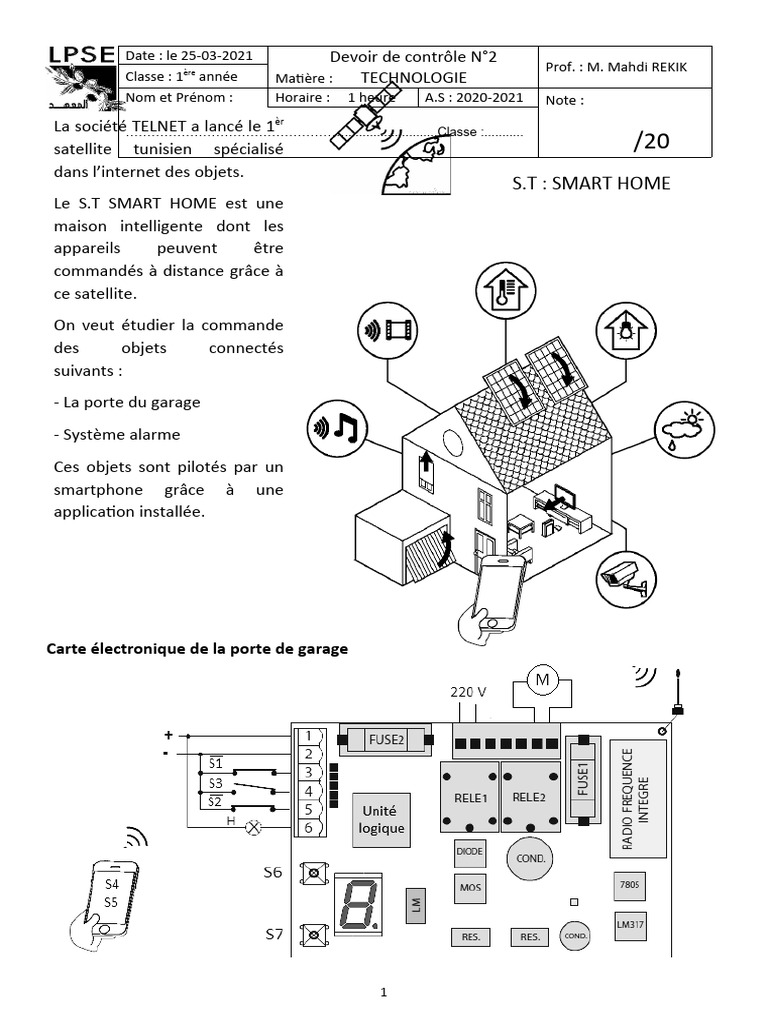

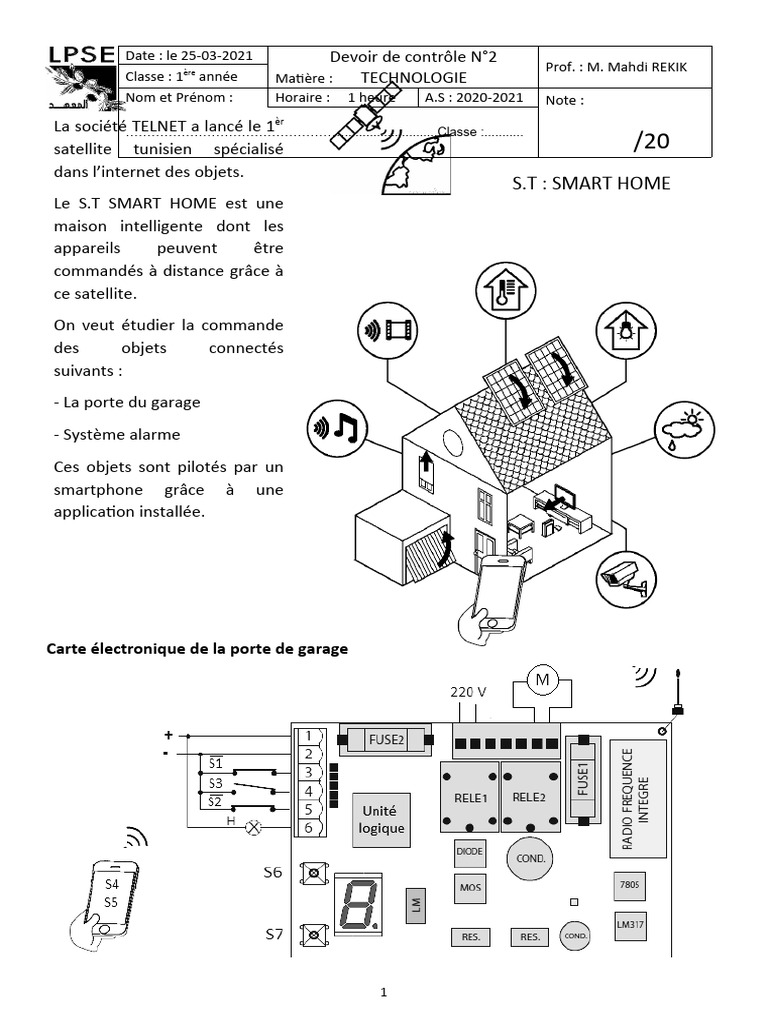

TELNET a lancé le 1èr
La société……………………………………………..........................Classe :...........
satellite tunisien spécialisé /20
dans l’internet des objets.
DOSSIER TECHNIQUE S.T : SMART HOME
Le S.T SMART HOME est une
maison intelligente dont les
appareils peuvent être
commandés à distance grâce à
ce satellite.
On veut étudier la commande
des objets connectés
suivants :
- La porte du garage
- Système alarme
Ces objets sont pilotés par un
smartphone grâce à une
application installée.

Carte électronique de la porte de garage

1
 TRAVAIL DEMANDE
Partie A
1- On donne le fonctionnement de la porte de garage d’un point de vue utilisateur :
- S’il touche S4, le moteur tourne dans le sens d’ouverture de la porte.
- S’il touche S5 le moteur tourne dans le sens de fermeture de la porte.
- La touche simultanée sur S4 et S5 provoque l’arrêt du moteur.
a) Compléter la table de vérité qui traduit le fonctionnement ci-dessus 1.5 pt

b) Représenter le chronogramme relatif à la table de vérité 1.5 pt

S4 S5 M
0 0 0
0 1
1 0
1 1

2- On donne le logigramme de l’unité logique de la carte électronique qui représente le

fonctionnement de l’ouverture de la porte d’un point de vue technicien. 3 pt

- Indiquer les sorties dans le logigramme

- Donner l’équation logique du relais KA1 en fonction des entrées

..................

..................

..................

KA1= ......................................................................................................................................

2
3- On donne l’équation logique du relais KA2 qui représente la fermeture de la porte
KA 2=S 1 . S 4 . S 5 2.5 pt

a) Représenter le schéma à contact relatif à l’équation KA2

KA2

b) On donne les valeurs logiques des variables d’entrée (S1=0 ; S4=0 ; S5=1) 0.5 pt

-Donner la valeur logique de la sortie KA2 KA2= .....

4- Le technicien veut tester le bon fonctionnement du système à l’aide d’un afficheur et
deux boutons poussoir (S6 ; S7) qui se trouvent dans la carte électronique.
a) On donne la table de vérité qui représente le fonctionnement de l’afficheur 1 pt

- Indiquer le numéro(N°) affiché pour chaque ligne de la table de vérité (Si l’afficheur est
éteint mettre une croix)
S6 S H1 H2 H H4 H H6 H N°
7 3 5 7
0 0 0 0 0 0 0 0 0
0 1 1 1 1 1 1 1 0
1 0 0 1 1 0 0 0 0
1 1 1 1 1 1 1 1 1
b) Donner les équations logiques des segments H1 et H7. 2 pt

H1=...........................................................................................
H7=...........................................................................................
c) On donne l’équation logique H 3=S 6 . S 7+ S 7 . S 6+ S 6. S 7 2 pt

Monter par simplification que H3= S6 + S7

H3= ....................................................................
.............................................................................
.............................................................................
.............................................................................

3
PARTIE 2
Système alarme
S1 : détecteur de mouvement
S2 : détecteur d’ouverture fenêtre
S3 : détecteur d’ouverture porte
H1 : Sirène
H2 : Lampe
Fonctionnement
Avant de sortir de la maison l’utilisateur doit
appuyer sur le bouton S4 dans son smartphone. Si quelqu’un entre, la sirène H1 sonne et
s’affiche sur le smartphone.
1- Représenter les deux symboles manquants dans le logigramme ci-dessous en vous aidant
des valeurs logiques données. 2 pt

2- On donne l’équation logique de la lampe H 2=S 1. ( S 2+ S 3 )+ S 5 3 pt

a)Représenter le logigramme relatif à l’équation H2 en utilisant les symboles américains

b) Sachant que S1=1 ; S5=0, Quelles sont les valeurs de S2 et S3 pour avoir H2=1 1 pt

........................................................................................................................................
