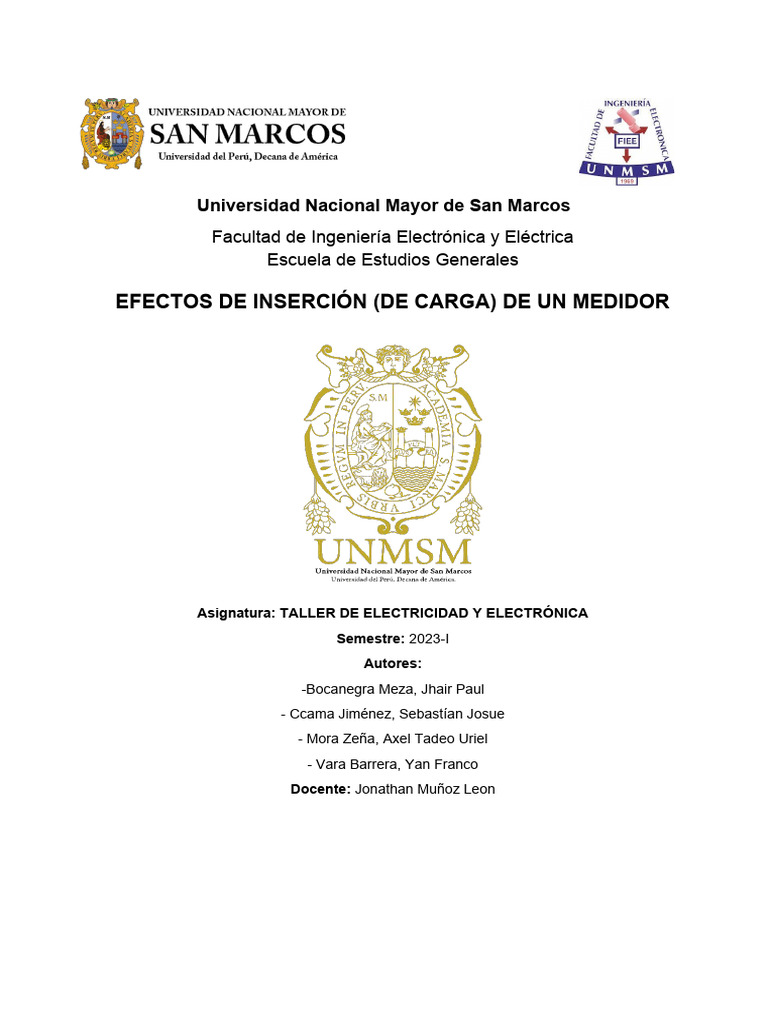

Universidad Nacional Mayor de San Marcos

Facultad de Ingeniería Electrónica y Eléctrica

Escuela de Estudios Generales

EFECTOS DE INSERCIÓN (DE CARGA) DE UN MEDIDOR

Asignatura: TALLER DE ELECTRICIDAD Y ELECTRÓNICA

Semestre: 2023-I
Autores:
-Bocanegra Meza, Jhair Paul
- Ccama Jiménez, Sebastían Josue
- Mora Zeña, Axel Tadeo Uriel
- Vara Barrera, Yan Franco
Docente: Jonathan Muñoz Leon
 1. INTRODUCCIÓN

Los efectos de inserción, o también

denominados como efectos de carga, representan una manifestación importante en

la medición y en la electrónica como eléctrica. Cuando se busca medir alguna

magnitud eléctrica, como el voltaje o la corriente de un circuito, es recurrente usar

instrumentos o medidores específicos para obtener dichas medidas de manera

precisa y confiable. Sin embargo, es importante conocer que al momento de

conectar un medidor al circuito puede afectar su comportamiento en el momento

que se esté evaluando.

Por ende, el siguiente informe busca dar a conocer los efectos de inserción

de un medidor dentro de un circuito eléctrico, explorando las causas de este

fenómeno, a través de ejemplos y de prácticas dentro del laboratorio de electrónica.

También, discutiendo las estrategias y técnicas para lograr una disminución del

error, logrando así la garantía de tener medidas mucho más precisas de lo que

busquemos dentro del circuito.

Concluyendo, con los conocimientos en cómo un medidor puede llegar a

afectar todo el sistema armado, aprendiendo conceptos del efecto de carga y

usando el transformador para tener valores exactos y variables, a diferencia del

circuito sin este aparato mencionado.

2
 2. HISTORIA

La historia de los circuitos en serie y el concepto de divisor de voltaje se

remonta a los primeros experimentos con electricidad en el siglo XVIII. Uno de los

primeros científicos en investigar la electricidad fue Georg Simon Ohm, quien

formuló la Ley de Ohm en la década de 1820. Esta ley establece la relación entre la

corriente eléctrica (I), la tensión (V) y la resistencia (R) en un circuito eléctrico, lo

que sentó las bases para el entendimiento de los circuitos eléctricos.

Sin embargo, la comprensión completa de los circuitos en serie y la

aplicación del divisor de voltaje se desarrolló en el siglo XIX a medida que los

científicos y los ingenieros avanzaron en la teoría de circuitos eléctricos. Charles

Wheatstone, un físico británico, contribuyó significativamente al desarrollo de los

circuitos en serie y al concepto de división de voltaje en la década de 1840. Su

trabajo fue esencial en la creación de puentes eléctricos, como el Puente de

Wheatstone, que se utilizaban para medir resistencias desconocidas.

La historia de los circuitos en paralelo y el concepto de divisor de corriente

también se relaciona con los avances en la teoría de circuitos eléctricos. A medida

que la electricidad se volvió más común en la segunda mitad del siglo XIX, los

ingenieros y científicos se enfrentaron a la necesidad de comprender cómo

funcionan los circuitos con múltiples caminos para la corriente.

El concepto de división de corriente en circuitos en paralelo se desarrolló

simultáneamente con la Ley de Ohm y la comprensión de los circuitos en serie. Los

científicos y matemáticos como Gustav Kirchhoff, en la década de 1840,

contribuyeron al desarrollo de las leyes de Kirchhoff, que describen las corrientes y

las tensiones en las interconexiones de los circuitos en paralelo y en serie.

3
3. MARCO TEÓRICO
3.1. Efecto de carga
También mencionado como regulación, este se encuentra dentro del

contexto del error en la medición de una magnitud eléctrica de un circuito, en

el momento que se emplea un instrumento de medición que modifica el

sistema a medir.

Dichos instrumentos poseen el mencionado “efecto de carga” debido a

los componentes que estos presentan internamente, como también puede

verse afectado externamente siendo un ejemplo, la medición del voltaje de

las resistencias cuando se encuentran en paralelo.

Sin embargo, un voltímetro puede arrojar mediciones inexactas y poco

fiables cuando se conecta a un circuito de alta resistencia. Esto se debe a

que, dado que la resistencia interna del voltímetro es considerablemente

menor que la resistencia del circuito en cuestión, el voltímetro proporcionará

un camino de baja resistencia adicional para la corriente eléctrica. Como

resultado, la caída de voltaje en la resistencia que estamos tratando de medir

será reducida. En consecuencia, la lectura del voltímetro no representará con

precisión la caída de voltaje real, sino que será inferior a la que existía antes

de conectar el voltímetro. Este fenómeno se denomina efecto de carga.

(https://unigal.mx/efecto-de-carga-en-voltimetro/)

Figura 1

Efecto de carga

4
Nota. Adaptado de Efecto de carga [Imagen], por slideplayer.es, 2022,

(https://slideplayer.es/amp/10534544/)

3.2. Transformador de alimentación

Es el dispositivo encargado de la adaptación de la tensión del circuito.

Está compuesto por un núcleo y los devanados primario y secundario,

envueltos alrededor generalmente de un alambre de cobre. Dependiendo de

la relación del número de espiras del devanado primario y del secundario, los

transformadores pueden aumentar o disminuir la tensión.

Adicionando, permite variar alguna magnitud eléctrica del circuito,

como el voltaje o la intensidad, manteniendo la frecuencia y la potencia de

este. Transformando la electricidad que le llega al devanado de entrada en

magnetismo para volver a transformarla en una energía deseada en el

devanado secundario.

El componente electrónico conocido como Fuente de Poder o Fuente

de Alimentación desempeña la función de suministrar energía eléctrica al

ordenador. Puede considerarse de manera más apropiada como un

transformador, ya que su principal tarea consiste en convertir la corriente

alterna (CA) en corriente continua (CC) y reducir la tensión de 120 voltios de

CA a los 12,5 voltios de CC necesarios para alimentar tanto la computadora

como sus componentes. (Pérez, 2014)

Figura 2

Transformador de alimentación

5
 Nota. Transformador de alimentación [Imagen], por globalelectronic.com.ec,

2023,(https://globalelectronic.com.ec/productos.php?

issetcat=12889&issetnom=TRANSFORMADOR%2012V%205AMP%20CON

%20CENTER%20110-220V)

4. OBJETIVOS:

● Determinar analíticamente los efectos de insertar un voltímetro en un circuito

de c.c. y c.a.

● Determinar analíticamente los efectos de insertar un amperímetro en un

circuito.

● Confirmar experimentalmente los efectos de inserción (de energía) de un

medidor.

● Utilizar el voltímetro para medir voltajes c.a.

5. INFORME PREVIO:

1. Definir qué es la sensibilidad en un voltímetro

La sensibilidad de un voltímetro se expresa de acuerdo con el número

de ohmios por voltio, es decir, la resistencia del instrumento. Mientras mayor

sea e ayor sea este número, menor efecto de carga tendrá el instrumento

sobre la medición. Para que un voltímetro sea preciso, debe tomar una

corriente insignificante del circuito y esto se obtiene mediante alta resistencia.

2. ¿Qué es la sensibilidad en un amperímetro? ¿Es similar que un

voltímetro?

La sensibilidad del amperímetro se refiere a la capacidad del

instrumento para medir con precisión la corriente eléctrica. Es una medida de

6
la corriente mínima que un amperímetro puede detectar y medir. En otras

palabras, la sensibilidad se relaciona con la capacidad del amperímetro para

responder a pequeñas corrientes y dar lecturas precisas. La sensibilidad se

expresa en amperios por voltio y se refiere a la resistencia interna del

amperímetro. Un amperímetro ideal tendría una resistencia interna infinita

(sensibilidad infinita), lo que significa que no cambiaría el circuito al que está

conectado.

3. ¿En qué consiste el “efecto de carga” de un voltímetro? ¿Cómo se

evitaría?

El "efecto de carga" de un voltímetro se refiere a la perturbación

causada por la resistencia interna del voltímetro al circuito bajo prueba, lo que

altera la precisión de la medición de voltaje. Para evitar este efecto se debe

utilizar un voltímetro de alta resistencia (alta resistencia interna) conectado en

paralelo con el elemento o punto del circuito a medir. Esto reduce la corriente

que fluye a través del voltímetro, reduciendo así la caída de presión en el

circuito y manteniendo la precisión de la medición.

4. ¿En qué consiste el “efecto de carga” de un amperímetro? ¿Cómo se

evitaría?

El "efecto de carga" del amperímetro se refiere a la interferencia en el

circuito bajo prueba debido a la baja resistencia interna del amperímetro. Esto

puede cambiar la precisión de la medición actual. Para evitar esto, se debe

utilizar un amperímetro de alta sensibilidad (alta resistencia interna), que se

debe colocar en serie con el circuito, lo que reducirá las perturbaciones de

corriente y mantendrá la precisión de las mediciones.

7
5. ¿Cómo determinaría la resistencia de entrada entre las puntas de

prueba de un voltímetro?

Para determinar la resistencia de entrada entre los cables de prueba

del voltímetro, conecte el voltímetro a una fuente de voltaje conocida y

establezca la fuente de voltaje en un valor específico. Luego mida la caída de

voltaje en un voltímetro. La resistencia de entrada se calcula dividiendo el

voltaje al que se establece la fuente de alimentación por la corriente que pasa

por el voltímetro. La fórmula es R = V/I, donde R es la resistencia de entrada,

V es el voltaje de la fuente e I es la corriente medida por el voltímetro.

Asegúrese de que la fuente de voltaje sea constante y que las mediciones se

tomen en estado estable para obtener una estimación precisa de la

impedancia de entrada.

6. Indicar precauciones para el uso de voltímetro de c.a.

1. Verifique la frecuencia: asegúrese de que el voltímetro de CA esté

clasificado para la frecuencia de la energía de CA que se está

midiendo.

2. Asegúrese de que la polaridad sea correcta: la polaridad no importa al

medir voltaje de CA, pero verifique que los cables de prueba estén

conectados correctamente y no estén en cortocircuito.

3. Aislar el equipo: asegúrese de que el dispositivo o circuito bajo prueba

esté apagado y desconectado antes de realizar la prueba.

4. Mantenga una distancia segura: Mantenga una distancia segura de los

equipos eléctricos y asegúrese de que los cables y puntas de prueba

estén en buenas condiciones para evitar descargas eléctricas.

8
 5. Utilice el equipo adecuado: asegúrese de que el voltímetro esté

encendido.

6. Comprenda las restricciones de seguridad: familiaricese con las

restricciones de seguridad

7. Capacitación: asegúrese de que el personal que utiliza voltímetros

esté capacitado y comprenda los riesgos asociados con el médico.

8. Revisiones periódicas: revise su voltímetro periódicamente para

asegurarse de que esté en buenas condiciones y calibrado.

7. Definir el voltaje eficaz

El voltaje eficaz es una medida de la magnitud del voltaje en un sistema de

corriente alterna (CA) que es equivalente al voltaje en un sistema de corriente

continua. (CC) que produciría la misma potencia en una resistencia. En otras

palabras, el voltaje eficaz de una señal de CA es el valor de voltaje que, si se

aplica a una resistencia, produciría la misma disipación de energía en forma

de calor que la señal de CA real.

6. INSTRUMENTOS Y MATERIALES:

● 01 Transformador de alimentación 220 v/12 v.c.a.

● 01 Multímetro analógico (VOM)

● Resistencias: 5 KΩ, 10 KΩ, 50 KΩ, 100 KΩ, 1 KΩ, 390Ω

● Conectores largos, cortos y puntos de prueba para el multímetro

7. PROCEDIMIENTO:

EFECTO DE CARGA DE UN VOLTÍMETRO

1. Conecte el circuito de la Fig. 1.

9
 2. Determinar teóricamente el

voltaje que debería medir el voltímetro sin efecto de carga.

3. Medir el voltaje en cada resistencia con el voltímetro según se muestra en

la Fig.1. Seleccionar la escala más apropiada para poder leer los voltajes

medidos con mayor claridad posible. Anotar este valor en la Tabla 1.

Puntos de Valor Valor Alcance Error Valor Alcance o Error

Medición teórico medido o rango estimado medido rango estimado
(voltios) (voltios) (voltios) superior
VR1= 5 K 4 4.074 6 + 1,85% 4.074 20 + 1,85%
VR2 = 10 K 8 7.93 20 - 0,87% 7.93 60 - 0,87%
Tabla 1

10
11
 4. Cambiar de escala en el voltímetro a un rango superior. Anotar el valor medido

por el voltímetro.

5. Cambiar los valores de las resistencias a 50 KΩ y 100 KΩ, respectivamente.

Repetir el procedimiento anterior y anotar los resultados obtenidos en la Tabla 2.

Puntos de Valor Valor Alcance Error Valor Alcance o Error

Medición teórico medido o rango estimado medido rango estimado
(voltios) (voltios) (voltios) superior
VR1= 50 K 4 3.99 6 - 0,25% 3.83 20 - 4,25%
VR2 = 100 K 8 7.96 6 - 0,5% 7.63 20 - 4,62%
Tabla 2

12
6.Calcular el error debido al voltímetro conociendo las sensibilidades de este.

Compara estos valores calculados con los valores medidos.

EFECTO DE CARGA DE UN AMPERÍMETRO

7. Conecte el circuito de la Fig. 2

13
 8. Determinar teóricamente la corriente que debería medir el amperímetro en

su ausencia.

9. Conectar el amperímetro según se muestra en la Fig. 2. Seleccionar la

escala más apropiada para poder leer la intensidad de corriente medida con

mayor claridad posible. Anotar este valor en la Tabla 3.

Puntos de Valor Valor Alcance Error Valor Alcance o Error

Medición teórico medido o rango estimado medido rango estimado
(mA) (mA) (mA) superior
V= 1 V
IR1 = 1 K 1 1.11 6 mA + 11% 1.4 200 mA + 40%

Tabla 3

14
 10. Cambiar de escala del amperímetro a un rango superior. Anotar el valor

medido.

11. Cambiar el valor del voltaje de la fuente a 0.5 voltios y de la resistencia a

390 Ω. Repetir el procedimiento anterior y anotar los resultados obtenidos en la

Tabla 4.

Puntos de Valor Valor Alcance Error Valor Alcance o Error

Medición teórico medido o rango estimado medido rango estimado
(mA) (mA) (mA) superior
V= 0.5 V
IR1 = 390 1.28 1.29 6 + 0,78% 0.4 200 - 68,75%

Tabla 4

15
MEDICIÓN DE VOLTAJES DE C.A. - EFECTO DE CARGA

12. Conecte el circuito de la Fig. 3. T es el transformador reductor de 220v/12

v.c.a.

Donde: v(t) = 12⎷2 * Sen 377*t (volt).

16
17
 13. Calcular teóricamente la caída de tensión a través de cada resistencia.

Con el voltímetro, seleccionar la escala más apropiada para poder leer los

voltajes medidos con mayor claridad posible. Medir el voltaje del secundario y

el voltaje a través de cada resistencia. Indique el rango utilizado y la

resistencia de entrada del medidor en este rango (Rent = Rango x

Sensibilidad c.a.). Anótelo en la Tabla 5.

Puntos Valor Valor Alcance Rent Error Valor Alcance Rent Error
de eficaz eficaz o rango (ohm estimado eficaz o rango (ohm estimado
medida teórico medido ios) medido superior ios)
(rms) (rms) (rms)

V (t) 12,01 9.96 200 X - 17,06% 11,8 200 X - 1,74%

(R1 = 2.7 0.88 0.66 60 2.7K - 25% 1.4 200 2.7K + 59,09%
K) VR1

(R2 = 5.6 0.33 1.36 60 5.6K + 0.3 200 5.6K - 9,09%

K) VR2 312,12%

(R3 = 33 10.8 7.94 60 33K - 26,48% 10.1 200 33K - 0,64%

K) VR3

Tabla 5

18
19
20
 14. Cambiar de escala el voltímetro a un rango superior. Anotar el valor

medido por el voltímetro. Cambiar los valores de las resistencias a 56 KΩ,

220 KΩ y 100 KΩ, respectivamente. Repetir el procedimiento anterior y

anotar los resultados obtenidos en la Tabla 6.

Puntos Valor Valor Alcance Rent Error Valor Alcance Rent Error
de eficaz eficaz o rango (ohm estimado eficaz o rango (ohm estimado
medida teórico medido ios) medido superior ios)
(rms) (rms) (rms)

V (t) 11,99 9.88 60 X - 17,59% 10,6 200 X - 11,59%

(R1 = 56 1.79 1.49 60 56K - 16,75% 1.9 200 56K + 6,14%

K) VR1

(R2 = 7.01 5,75 60 220K - 17,97% 6.1 200 220K - 12,98%

220 K)
VR2

(R3 = 3.19 2,64 60 100K - 17,24% 2.6 200 100K - 18,49%

100 K)
VR3

Tabla 6

21
22
 15. Cambiar de escala en el voltímetro a un rango superior. Anotar el valor

medido por el voltímetro.

16. Calcular el error debido al voltímetro conociendo las sensibilidades de

este. Compara estos valores calculados con los valores medidos.

8. INFORME FINAL:

23
1. Para los dos casos de la Fig. 1, explique las diferencias entre voltajes

medidos y calculados.

Como se puede observar en el caso de la Fig. 1, de manera teórica,

los voltajes medidos en las resistencias no varían, debido a que su valor sólo

se diferencia en una décima, volviendo que sean proporcional, haciendo que

el valor del voltaje no varíe.

Mientras en el caso práctico, los voltajes se encuentran en medidas

cercanas, no iguales. Demostrando que aunque hubiera una

proporcionalidad, las medidas igual tienden a variar, en porcentajes no

mayores del 10%.

2. ¿En qué resistencias ha sido mayor el efecto de carga cuando se ha

medido el voltaje en la Fig. 1? ¿Por qué?

Serían en las primeras resistencias (R1) de ambos casos, debido a

que estas al presentar el menor valor de resistencia, el efecto de carga se

hará mucho más notorio, dado por el voltímetro que se conecta en paralelo a

las resistencias del circuito, reduciendo su resistencia y volviendo evidente el

efecto de carga.

3. ¿En qué caso el efecto de carga del amperímetro ha sido más

notorio? Concrete la respuesta refiriéndose a los datos.

Siendo en este caso, tomando las medidas de la Fig. 2, en el momento

que coloquemos el amperímetro, dependerá de la resistencia que se

encuentre dentro del multímetro; ya que, si esta es menor o mayor al del

circuito, el efecto de carga será menor o mayor de manera proporcional a su

resistencia que afecte dentro del sistema.

24
 Pero como se observa en el segundo circuito, se ve que el porcentaje

de diferencia es de un 37% aproximadamente, evidenciando que, aunque no

es un error tan grande, sí da una medida no tan cercana a la que esperamos,

demostrando así el efecto de carga.

4. Para los dos casos de la Fig. 3, explique las diferencias entre voltajes

c.a. medidos y calculados.

Debido a que usamos el voltaje en c.a. gracias al transformador, no

nos dará exactamente 12 V, por lo que las medidas llegan a variar, como se

demuestra con los porcentajes de error, siendo en el primer caso con la

segunda resistencia (R2) un porcentaje de 59%, evidenciando una gran

diferencia, la que sucede tanto por el efecto de carga, como por la variación

de las resistencias que estas tienen y también por el transformador.

Agregando, en el segundo circuito, los voltajes se encuentran mejor

distribuidos que en el primero, donde el de 33K, debido a su mayor ohmiaje,

este tiene mayor voltaje que las demás.

5. ¿En qué resistencias ha sido mayor el efecto de carga cuando se ha

medido el voltaje en la Fig. 3? ¿Por qué?

Como se mencionó anteriormente, sería en la resistencia R2 del

primer circuito, donde se evidencia un gran porcentaje de error, mientras que

en el segundo caso, sería el de 100 K por la distribución del voltaje, pero no

termina siendo tanto como en el primero.

Es debido a que, al tener resistencias de mayor ohmiaje en su circuito,

estas tienden a tener una diferencia, y agregando la variación del voltímetro

como del transformador, afectando así las medidas de estas, contando que

las resistencias tampoco suelen tomar medidas exactas como se desearía.

25
6. Dar conclusiones.

26
9. CONCLUSIONES

1. Importancia de mediciones precisas: Los efectos de inserción de carga son

de gran relevancia en la medición de corriente o voltaje, ya que incluso

pequeñas alteraciones en el circuito pueden afectar significativamente la

precisión de las mediciones. Por lo tanto, es crucial comprender y abordar

estos efectos para obtener resultados confiables en aplicaciones de

medición.

2. Resistencia interna del medidor: La resistencia interna del medidor es un

factor crítico que puede causar caídas de voltaje o corriente adicionales en el

circuito. Esta resistencia debe ser lo más alta posible para minimizar su

impacto en las mediciones.

3. Técnicas de minimización: Se han identificado diversas técnicas para mitigar

los efectos de inserción de carga, como el uso de medidores de alta

impedancia y la colocación adecuada del medidor en el circuito. Estas

técnicas deben aplicarse según las necesidades específicas de la medición.

4. Evaluación de la incertidumbre: Al realizar mediciones precisas, es

importante evaluar la incertidumbre asociada a los efectos de inserción de

carga. Esto proporciona una medida de la confiabilidad de las mediciones y

ayuda a determinar si son aceptables para una aplicación particular.

5. Calibración y mantenimiento: Es esencial calibrar regularmente los medidores

y mantenerlos en buen estado de funcionamiento para garantizar mediciones

precisas y minimizar los errores relacionados con los efectos de inserción de

carga.

27
6. Impacto en la eficiencia energética: La introducción de un medidor en un

circuito puede afectar la eficiencia energética, especialmente en sistemas de

alta potencia. Es importante considerar este impacto al diseño de sistemas

eléctricos eficientes.

28
 10. REFERENCIAS

CONCEPTODEFINICION.DE. (2014). ¿Qué es Ambiente? - Su Definición, Concepto y

Significado. Venemedia.

Efecto Carga. (s/f). Scribd. Recuperado el 12 de octubre de 2023, de

https://es.scribd.com/document/356650127/Efecto-carga

Efecto de carga en voltímetro. (2022, marzo 16). 🎓 UNIGAL.MX 🎓. https://unigal.mx/efecto-

de-carga-en-voltimetro/

El transformador eléctrico. (s/f). Endesa. Recuperado el 12 de octubre de 2023, de

https://www.fundacionendesa.org/es/educacion/endesa-educa/recursos/corrientes-

alternas-con-un-transformador-electrico

Monitoring-Delta. (2002, julio 25). Fuente de alimentación con transformador. Shopdelta.eu.

https://shopdelta.eu/fuente-de-alimentacion-con-transformador_l6_aid798.html

29
