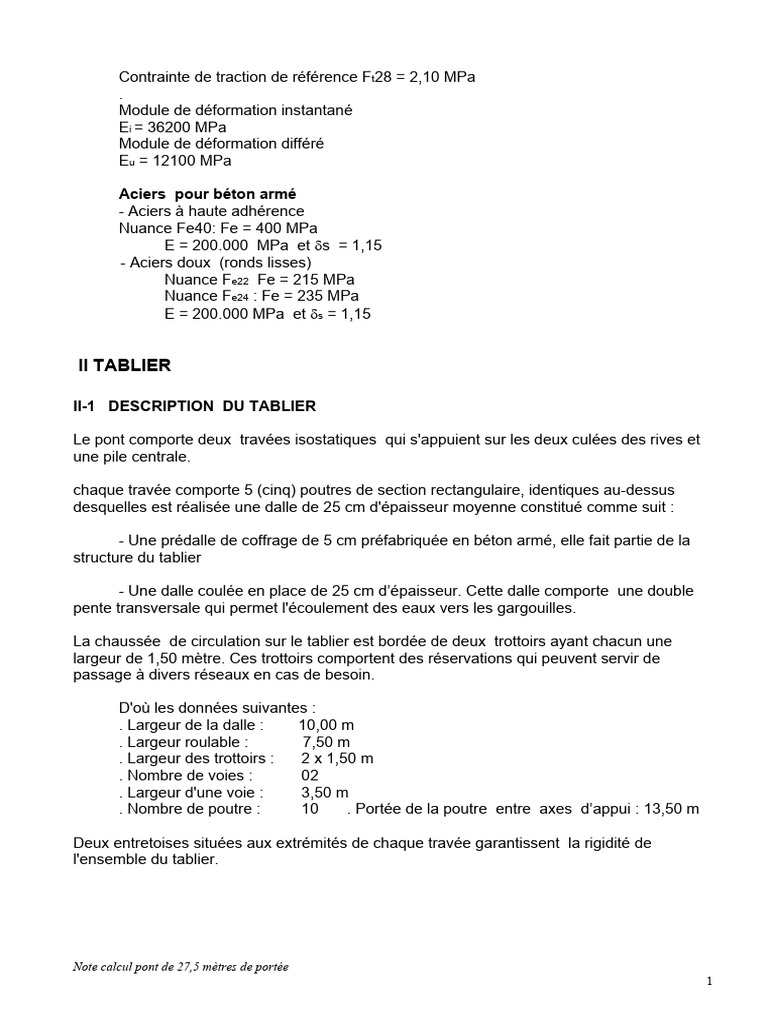

Contrainte de traction de référence Ft28 = 2,10 MPa

.
Module de déformation instantané
Ei = 36200 MPa
Module de déformation différé
Eu = 12100 MPa

Aciers pour béton armé

- Aciers à haute adhérence
Nuance Fe40: Fe = 400 MPa
E = 200.000 MPa et s = 1,15
- Aciers doux (ronds lisses)
Nuance Fe22 Fe = 215 MPa
Nuance Fe24 : Fe = 235 MPa
E = 200.000 MPa et s = 1,15

II TABLIER

II-1 DESCRIPTION DU TABLIER

Le pont comporte deux travées isostatiques qui s'appuient sur les deux culées des rives et
une pile centrale.

chaque travée comporte 5 (cinq) poutres de section rectangulaire, identiques au-dessus

desquelles est réalisée une dalle de 25 cm d'épaisseur moyenne constitué comme suit :

- Une prédalle de coffrage de 5 cm préfabriquée en béton armé, elle fait partie de la

structure du tablier

- Une dalle coulée en place de 25 cm d’épaisseur. Cette dalle comporte une double
pente transversale qui permet l'écoulement des eaux vers les gargouilles.

La chaussée de circulation sur le tablier est bordée de deux trottoirs ayant chacun une
largeur de 1,50 mètre. Ces trottoirs comportent des réservations qui peuvent servir de
passage à divers réseaux en cas de besoin.

D'où les données suivantes :

. Largeur de la dalle : 10,00 m
. Largeur roulable : 7,50 m
. Largeur des trottoirs : 2 x 1,50 m
. Nombre de voies : 02
. Largeur d'une voie : 3,50 m
. Nombre de poutre : 10 . Portée de la poutre entre axes d’appui : 13,50 m

Deux entretoises situées aux extrémités de chaque travée garantissent la rigidité de

l'ensemble du tablier.
