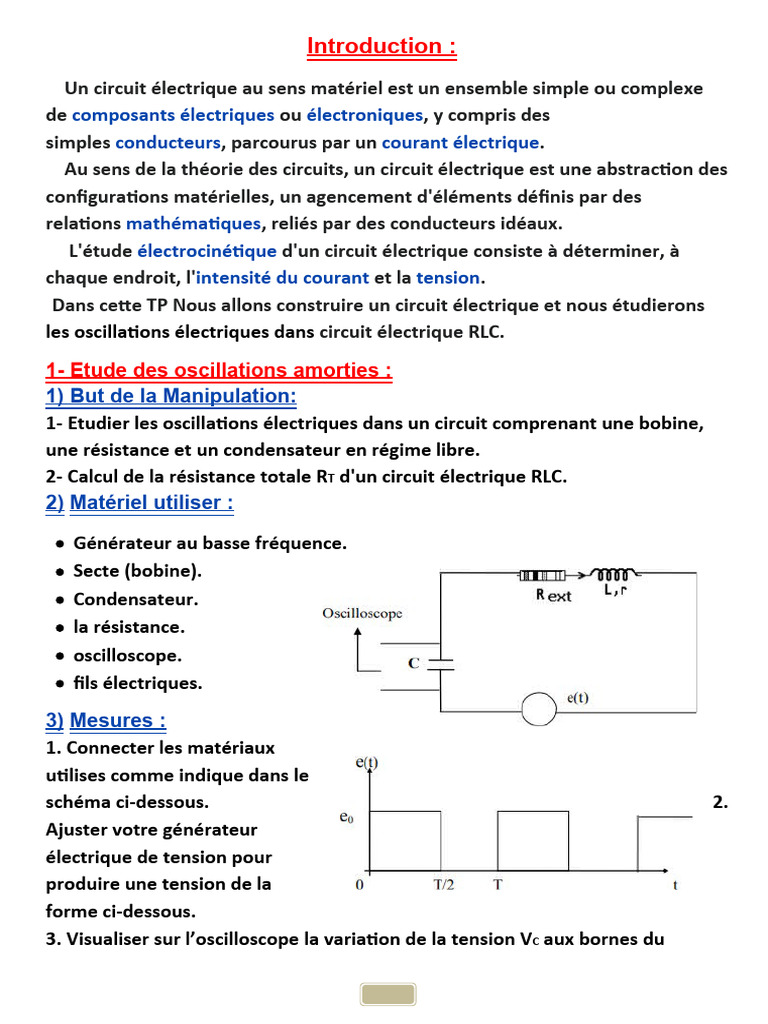

Introduction :

Un circuit électrique au sens matériel est un ensemble simple ou complexe

de composants électriques ou électroniques, y compris des
simples conducteurs, parcourus par un courant électrique.
Au sens de la théorie des circuits, un circuit électrique est une abstraction des
configurations matérielles, un agencement d'éléments définis par des
relations mathématiques, reliés par des conducteurs idéaux.
L'étude électrocinétique d'un circuit électrique consiste à déterminer, à
chaque endroit, l'intensité du courant et la tension.
Dans cette TP Nous allons construire un circuit électrique et nous étudierons
les oscillations électriques dans circuit électrique RLC.
1- Etude des oscillations amorties :
1) But de la Manipulation:
1- Etudier les oscillations électriques dans un circuit comprenant une bobine,
une résistance et un condensateur en régime libre.
2- Calcul de la résistance totale RT d'un circuit électrique RLC.
2) Matériel utiliser :

 Générateur au basse fréquence.

 Secte (bobine).
 Condensateur.
 la résistance.
 oscilloscope.
 fils électriques.
3) Mesures :
1. Connecter les matériaux
utilises comme indique dans le
schéma ci-dessous. 2.
Ajuster votre générateur
électrique de tension pour
produire une tension de la
forme ci-dessous.
3. Visualiser sur l’oscilloscope la variation de la tension VC aux bornes du

-1-
condensateur en fonction du temps.
4. Mesures la pseudo période T0 du mouvement et relever les valeurs
maximales successives de VC (4 a 5 valeurs). Déterminer a partir de ces mesures
le décrément logarithmique et la résistance total RT du circuit.
4)Les réponses :
1) On remarque que la longueur des ondes électriques diminue à chaque
période, ce qui signifie que le
type de vibrations sont des
vibrations amorties.
- L'amortissement des vibrations
signifie une diminution de
l'amplitude des vibrations
jusqu'à leur absence, et cette
diminution est due à la perte d'énergie. Dans le cas des vibrations électriques,
cette perte est due à la conversion de l'énergie électrique en énergie thermique
avec l'effet des joules dans les résistances.
2)a- Calcul T₀ : (lecteur × calibre)
T₀= 1.2× 0.5 × = 6 ×10¯⁴s
b- calcul VC :
T₀ 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6
vc
2 1.65 1.35 1.1 0.9 0.75 0.6

-calcul Vc : 3) a-Calcul δT :
vC = ( lecteur / 2 ) × 0.5 ; alors: vC ( t)
✿ = ln vC (t+T)
𝑣𝐶1
vC1 = ( 8 / 2 ) × 0.5 =2v ð1 = 𝑙𝑛 = 𝑙𝑛 =
𝑣𝐶2
𝑣𝐶2 = 𝑙𝑛
vC2 = ( 6.6 / 2 ) × 0.5 = 1.65v ð2 = 𝑙𝑛 =
𝑣𝐶3
𝑣𝐶1 = 𝑙𝑛
vC3 = (5.4/ 2 ) × 0.5 = 1.35v ð3 = 𝑙𝑛
𝑣𝐶4
𝑣𝐶4
vC4 = ( 4.4 / 2 ) × 0.5 = 1.1v ð4 = 𝑙𝑛 =
𝑣𝐶5
vC5 = ( 3.6/ 2 ) × 0.5 = 0.9v
vC6 = ( 3 / 2 ) × 0.5 = 0.75v
vC7= ( 2.4 / 2 ) × 0.5 =0.6v
-2-
-3-
b-Calcul RT :
nous avons : δT = λT0 ; λ= R/2L et L = 2 (mH) = 35× 10¯³ (H)
donc : RT
= . T₀ RT 2L.ð𝑇 2 × 2 × 10¯3×
ð𝑇 2L = T₀ R =
T
35×10¯⁴

RT =

Conclusion :
Dans un circuit électrique contenant une alimentation alternative avec une
bobine inductive, un condensateur et tune résistance, le courant alternatif
serait opposé par réactance (réactance inductive ou réactance capacitive) en
plus de la résistance des résistances et des fils de connexion.
La résistance et la réactance ensemble sont appelées impédance et sont
mesurées en ohms. Par conséquent, l'impédance est équivalente à la somme de
la résistance, de la réactance capacitive et
de la réactance inductive ensemble dans
un circuit alternatif. Cette impédance
totale est l'opposition totale à la
circulation du courant électrique dans ce
circuit qui provoque une chute de tension.
Il est presque pratiquement impossible
de construire une bobine inductive avec une résistance nulle car toute bobine
doit avoir une résistance en raison des fils utilisés dans sa fabrication car les fils
ne sont pas idéaux.
Le condensateur fournit un courant continu et la tension dans le
condensateur est dissipée en raison de l'impédance.
2- Etude des oscillations amorties forcées :
1) But de la Manipulation:
1- Tracer Vc en fonction de la fréquence fex.
2- Etudier la variation de l’amplitude vibration en fonction de la pulsation
excitatrice .
3- Etude de la variation de la déférence de phase en fonction de la pulsation
excitatrice.
4- détermination du coefficient de qualité.

-4-
2) Matériel utiliser :

 Générateur au basse fréquence.

 Secte (bobine).
 Condensateur.
 la résistance.
 oscilloscope.
 fils électriques.
3) Mesures :
1) Disposez vos matériaux utilisés comme indiqué en forme.
2) Réglez votre générateur à une certaine fréquence.
3) Ensuite à l'aide d'un oscilloscope nous mesurons la tension aux bornes des
condensateurs.
4) Répétez ce processus en changeant la fréquence et en notant la valeur de la
tension sur un oscilloscope pour plus 8 fois.
4)Les réponses :

fexc
40 60 90 100 30 500 600 700 80 900 1000 300
0 0 0
2vc 5 5 5 5 6.2 8.4 10.8 15 40 28 10 0.35

lecteure
Vc = × calibre
2

-5-
1) calcul Veff :
-A partir de la courbe on trouve que la résonance est appliqué à f=
Cette dernière est la fréquence de résonance f0 donc: f0 = frés =
Vmax
-De la courbe graphique: Vmax= 5.7 v Veff = =
√2
-De la courbe graphique par projection : f1= ; f2=
calcul Qexp : 3) Oui on peut en déduire la valeur de la résistance
f0
-nous avons: Qexp = R du circuit de la valeur de Q déterminée
(f2–f 1)
Qexp = = expérimentalement
ૈ
L2f0
-calcul Qrés : - calcul Rexp : nous avons: Qexp =
R exp
-nous avons: Ω = L2ૈf₀
2πf donc: Rexp = =

donc: Ω2 = 2πf2 ; Ω1 = 2πf1 Qexp

Rexp =
10¯³×(18849.55)²

𝜑
=
89
.

Conclusion :
Le circuit électrique résonant doit avoir à la fois une inductance et une capacité. De plus, la
résistance sera toujours présente en raison soit du manque d'éléments idéaux, soit du contrôle
offert sur la forme de la courbe de résonance. Lorsque la résonance se produit en raison de
l'application de la fréquence appropriée ( fr), l'énergie absorbée par un élément réactif est la
même que celle libérée par un autre élément réactif dans le système.
Nous notons que les résultats de qualité Q Résonance et expérimentaux ci le même. Et la
-6-
résistance de premier parti deuxième parti sont approximativement égaux avec de légères
différences. La différence entre les résultats est due à des erreurs dans les lectures graphiques et
à des dysfonctionnements des appareils sur lesquels l'expérience a été menée.

Université badji mokhtar –annaba-

Département ingénieur TC

-7-
 TP n°03 :
Circuit Electrique RLC

Préparer par :
 Hamdi chaima
 Zitouni aya
 Djellel rabah
 Debili ayoube
 Derradji mouhamed

GROUPE :2B

-8-
