Nationale
Polytechnique
d'Oran

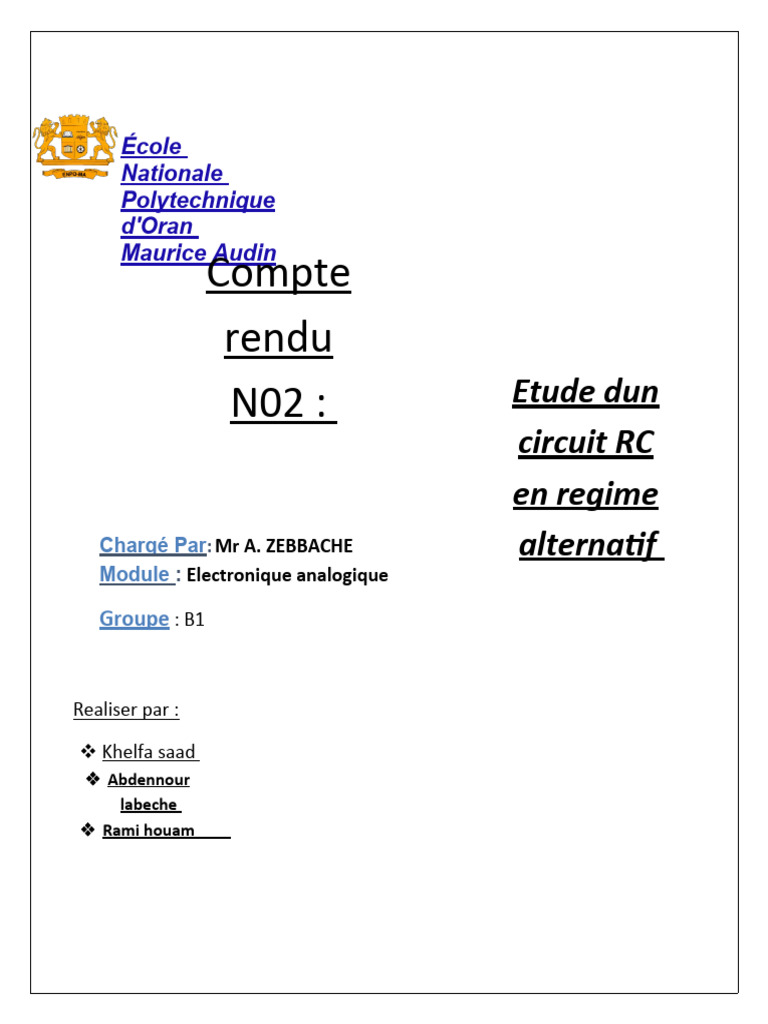

Maurice Audin
Compte
rendu
N02 : Etude dun
circuit RC
en regime
Chargé Par: Mr A. ZEBBACHE alternatif
Module : Electronique analogique
Groupe : B1
Realiser par :
Khelfa saad
Abdennour
labeche
Rami houam
anne
universitaire:
Introduction
2023/2024
Dans cette section, nous introduisons l'objectif de l'étude sur le circuit
RC en régime alternatif. Nous présentons également une vue d'ensemble
du circuit RC, montrant comment il est composé d'une résistance et d'un
condensateur.
1. BUT DE LA MANIPULATION
a) Etude d'un circuit RC en régime alternatif
comme que filtre passe-bas et filtre passe-haut.
b) Etude de la réponse en fréquences en module
et phase et mesure de la fréquence de coupure
d'un filtre RC;
c) Etude d'un circuit RC comme circuit intégrateur
puis comme circuit différentiateur.
d) Etude des caractéristiques du signal de sortie
Figure 1 :Filtre RC passe bas
en fonction des valeurs de la fréquence et de la
résistance R.
II. MATERIEL UTILISE
un générateur de signaux BF, un oscilloscope à deux voies;
un voltmètre, une platine d'essai,
1 résistance de 1k2 et 1 capacité de 120nF
câbles et cordons de liaison.
voie YB reliée au B
Figure1 : filtre RC
passe bas
3/
b. La méthode de Lissajous :
Φ=Arcsin(0.725)=46.48
Tableau 01 :
Grandeur a mesurer valeure unite
Periode T de Vs(t) 1 ms
Φ par la methode 36 Deg
directe
Φ par la methode de 46 Deg
lissajou
Vemax 5 Volt
Veeff 3.53 Volt
Vsmax 3.6 Volt
Vseff 2.54 Volt
Expression de Ve(t) 5sin(2000πt)
Expression de Vs(t) 3.6sin(2000πt+46)
b) Etude de la réponse rn fréquences du circuit RC :
En faisant varier la fréquence de générateur de 0.1kHz a 20kHz
avec Ve=5 V, On a mesuré l’amplitude Vsm de la tension et le
Figure 04 : courbe de
réponse en
fréquences du filtre
passe-bas En module
Tableau 02 :
Figure 05 : Variation
de déphasage en
fonction de la
fréquence En phase
Tableau 03 :
Fc=1 KHz
Figure 09 : Variation
de déphasage en
fonction de la
fréquence
Conclusion
