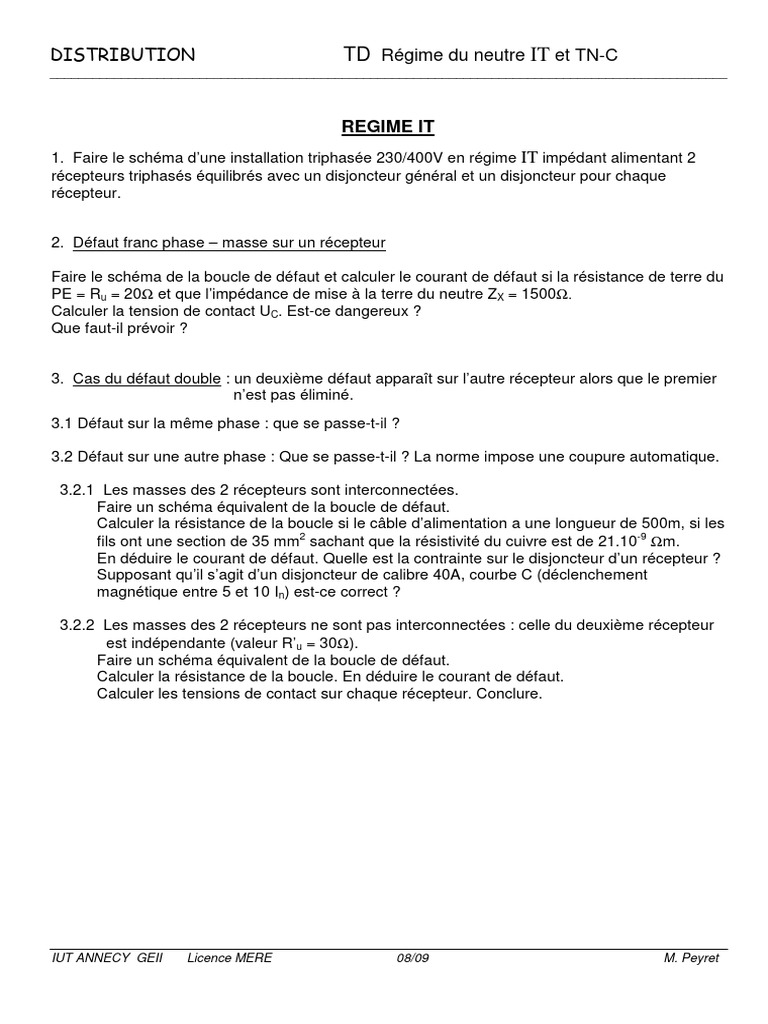

DISTRIBUTION TD Régime du neutre IT et TN-C

_______________________________________________________________________________________________

REGIME IT
1. Faire le schéma d’une installation triphasée 230/400V en régime IT impédant alimentant 2
récepteurs triphasés équilibrés avec un disjoncteur général et un disjoncteur pour chaque
récepteur.

2. Défaut franc phase – masse sur un récepteur

Faire le schéma de la boucle de défaut et calculer le courant de défaut si la résistance de terre du

PE = Ru = 20Ω et que l’impédance de mise à la terre du neutre ZX = 1500Ω.
Calculer la tension de contact UC. Est-ce dangereux ?
Que faut-il prévoir ?

3. Cas du défaut double : un deuxième défaut apparaît sur l’autre récepteur alors que le premier
n’est pas éliminé.
3.1 Défaut sur la même phase : que se passe-t-il ?

3.2 Défaut sur une autre phase : Que se passe-t-il ? La norme impose une coupure automatique.

3.2.1 Les masses des 2 récepteurs sont interconnectées.

Faire un schéma équivalent de la boucle de défaut.
Calculer la résistance de la boucle si le câble d’alimentation a une longueur de 500m, si les
fils ont une section de 35 mm2 sachant que la résistivité du cuivre est de 21.10-9 Ωm.
En déduire le courant de défaut. Quelle est la contrainte sur le disjoncteur d’un récepteur ?
Supposant qu’il s’agit d’un disjoncteur de calibre 40A, courbe C (déclenchement
magnétique entre 5 et 10 In) est-ce correct ?

3.2.2 Les masses des 2 récepteurs ne sont pas interconnectées : celle du deuxième récepteur
est indépendante (valeur R’u = 30Ω).
Faire un schéma équivalent de la boucle de défaut.
Calculer la résistance de la boucle. En déduire le courant de défaut.
Calculer les tensions de contact sur chaque récepteur. Conclure.

IUT ANNECY GEII Licence MERE 08/09 M. Peyret

 REGIME DE NEUTRE TN - C

1. Faire le schéma d’une installation triphasée 230/400V en régime TN - C alimentant un

récepteur triphasé équilibré avec un disjoncteur de calibre 63A de courbe C.

2. Défaut franc phase – masse sur le récepteur

Faire le schéma de la boucle de défaut et calculer le courant de défaut si le câble a une longueur
2
de 50m et une section de 25mm .
Calculer la tension de contact UC. Est-ce dangereux ?
D’après la norme que doit-il se passer ? Vérifier.

3. Que se passe-t-il en cas de coupure du conducteur PEN près du transformateur si un

récepteur monophasé purement résistif est branché en aval ?
Ce cas se rencontre-t-il en régime TN – S s’il y a coupure du neutre (et pas du PE) ?

Disjoncteur courbe C
