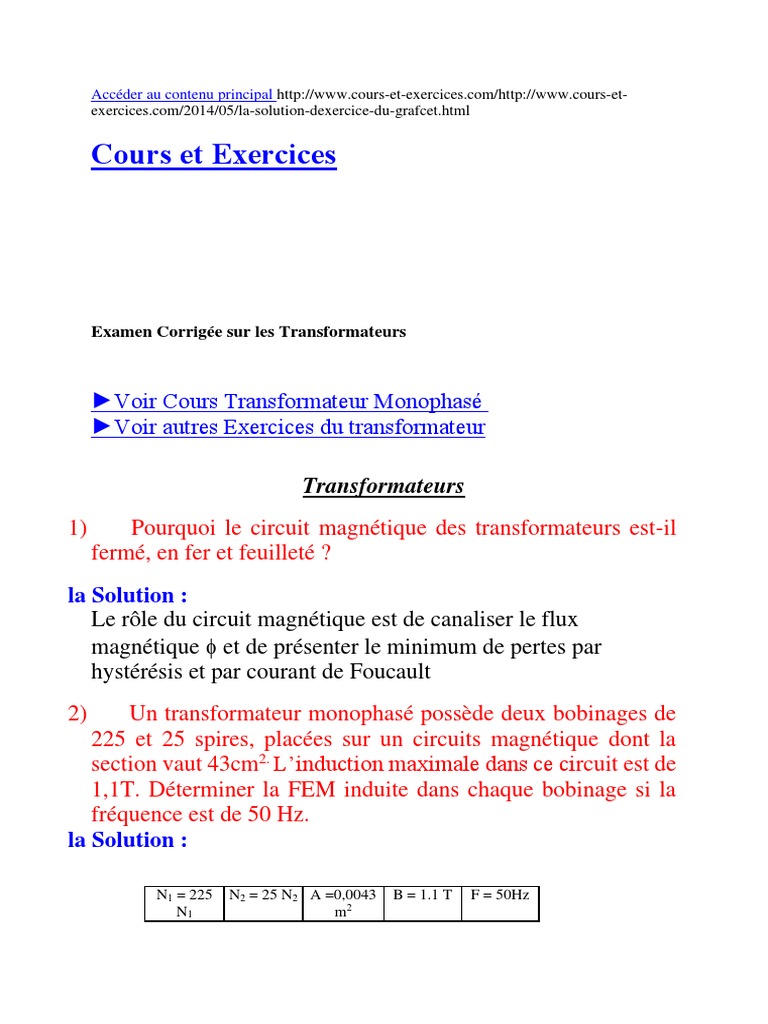

Examen Corrigée sur les Transformateurs

►Voir Cours Transformateur Monophasé


►Voir autres Exercices du transformateur

Transformateurs
1) Pourquoi le circuit magnétique des transformateurs est-il
fermé, en fer et feuilleté ?
la Solution :
Le rôle du circuit magnétique est de canaliser le flux
magnétique  et de présenter le minimum de pertes par
hystérésis et par courant de Foucault
2) Un transformateur monophasé possède deux bobinages de
225 et 25 spires, placées sur un circuits magnétique dont la
section vaut 43cm2. L’induction maximale dans ce circuit est de
1,1T. Déterminer la FEM induite dans chaque bobinage si la
fréquence est de 50 Hz.
la Solution :

N1 = 225 N2 = 25 N2 A =0,0043 B = 1.1 T F = 50Hz


N1 m2
3) Une bobine est placée sur un circuit magnétique dont la
section vaut 16cm2. On désire pouvoir alimenter cette
bobine sous 230V-50Hz. Combien de spires cette bobine doit-
elle avoir si l’induction maximale dans le circuit ne doit pas
dépasser 1,2 T ? On admettra qu’E = U.
la Solution :

A =0,0016 B = 1.2 T U F = 50Hz


m2 =E1=230V

4) Un transformateur monophasé de 3 kVA est alimenté sous


400V – 50 Hz. Le secondaire comporte 316 spires et produit
une tension de 230V.
Calculer :
a) Le nombre de spires du primaire
b) L’intensité des courants primaire et secondaire
c) Le rapport des nombres de spires.
la Solution :

S = 3kVA U = 400V N2 = 316 U2 = 230V F = 50Hz

5) Pourquoi peut-on dire que les pertes fer d’un transformateur


sont en général constantes ?
la Solution :

Si la tension primaire et la fréquence sont constantes, les


pertes dans le fer sans constantes et indépendantes de la
charge du transformateur. Elles dépendent 1) de la qualité de
la tôle 2) du genre de construction 3) de l’induction maximale
4) de la fréquence.
6) Au moyen de quel essai peut-on mesurer les pertes fer ?
la Solution :

En pratique, la puissance absorbée par le transformateur à vide


correspondant aux pertes dans le fer ; elles se mesurent par un
essai à vide.

7) Pourquoi les pertes fer sont-elles négligeables dans l’essai


en courts-circuits ?
la Solution :

Les pertes dans le cuivre se mesurent lors d’un essai en court-


circuit à tension réduite. Ces pertes dépendant de 1) la
résistance des enroulements primaire et secondaire 2) de
l’intensité du courant primaire et secondaire en voit en cas de
courts circuits aucune constante de pertes fer est impliquée
directement.
8) Pourquoi le rendement d’un transformateur est-il si élevé ?
la Solution :

Le rendement est le rapport de la puissance fournie (débitée) P2


et la puissance absorbée P1

Plus les pertes fer et cuivre sont faibles meilleures est le 


9) Pourquoi la plaque signalétique des transformateurs
indique-t-elle la puissance apparente S et non la puissance
active P de l’appareil ?
la Solution :

La puissance d’un transformateur est toujours donnée en VA


car en ne sait pas le genre de charge (résistive, capacitive ou
inductive) que l’on raccorde au secondaire.
10) Un transformateur 230V/36V dont le rendement est de 0.88
débite une puissance maximum de 320 W au secondaire dans
un récepteur dont le facteur de puissance vaut 0.65.
Calculer le diamètre du fil utilisé pour le bobinage primaire
sachant que la densité de courant admissible est de 2.5A/mm2.
la Solution :

U1 = 230V U2 = 36V  = 0.88 P2= 320W J = Cos  =


2.5/mm2 0.65
11) Un transformateur 230V/48V de 1300 VA débite sa
puissance maximale au secondaire dans un récepteur dont le
facteur de puissance vaut 0,68. Les pertes magnétiques
(constantes) valent 34W. La résistance du bobinage primaire est
de 1,8 celle du bobinage secondaire de 120 .
Calculer le rendement du transformateur dans ce cas de
charge.
la Solution :

U1 = 230 V U2 = 48 V S2 = Cos  =
1300VA 0.68
Pfe = 34w R1 = 1.8 R2 = 0.12
12) Quels sont les avantages de l’autotransformateur ?
la Solution :

1) À puissance égale, un autotransformateur est plus petit que


le transformateur ordinaire et il est moins cher.
2) Excellent rendement (plus de 99%).

13) Dans quels domaines l’utilisation de l’autotransformateur


n’est-elle pas autorisée ?
la Solution :

Aucune séparation galvanique entre le réseau primaire et le


secondaire donc interdiction d’utilisation pour les appareils
exigeant une alimentation à très base tension de sécurité TBTS
14) Un autotransformateur est prévu pour les tensions suivantes :
primaire 230V, secondaire à 2 sortis, 48V ou 110V. Le
bobinage secondaire est prévu pour une intensité maximale de
5A. Calculer, pour la charge maximale et pour chaque tension
secondaire.
a. La puissance apparente
b. Le courant primaire
c. Le courant dans la partie commune de l’enroulement.

la Solution :

U1 = 230V U2A = 48V U2B =


110V I2MAX = 5A
15) Quelle propriété particulière cherche-t-on à obtenir dans un
transformateur à fuites magnétiques ?.
la Solution :

Dans un transformateur à fuites magnétiques, on augmente


intentionnellement les fuites magnétiques au moyen d’un
shunt magnétique fixe ou réglable.
16) Citer trois utilisations des transformateurs à fuites
magnétiques ?
la Solution :
1) Soudure
2) Sonnerie
3) Lampes à décharges
4) Allumage pour brûleur à mazout ou à gaz
17) Dans quel cas utilise-t-on un TI ?
la Solution :

La mesure directe de grandes intensités n’est pas pratique car


elle exige des appareils trop volumineux. Pour brancher des
appareils ordinaires (ampèremètres, wattmètres, compteurs,
relais, etc.) on utilise un transformateur d’intensité.
18) Quelle précaution doit-on prendre lors de l’utilisation d’un
TI ?
la Solution :

En service, le circuit secondaire doit toujours être fermé afin


que les ampères-tours primaires soient compensés par les
ampères-tours du secondaire. Si le circuit secondaire est ouvert,
l’induction dans le tore augmente et provoque des pertes dans
le fer qui échauffent le transformateur.De plus, si l’on ouvre le
circuit secondaire et que le I1 n’est pas nul, la tension induite au
secondaire peut-être très élevé.
19) Pour quelle intensité normalisée le bobinage secondaire des
TI est-il dimensionné. ?
la Solution :
5A
20) Pour quelle tension normalisée le bobinage secondaire des
TP est-il dimensionné ?
la Solution :
100V

21) Un transformateur triphasé de 115 kVA possède les


caractéristiques suivantes :
a. Primaire 6kV entre phases, 3 bobines de 2300 spires,
couplées en étoile.
b. Secondaire avec e bobines de 265 spires, couplées en
triangle. Calculer
1) La tension d’enroulement au primaire
2) La tension d’enroulement au secondaire.
3) La tension-réseau au secondaire
4) Les courants de ligne au primaire et au secondaire
5) Les courants d’enroulement au primaire et au secondaire.

la Solution :

S2 =115 U1 = N1 = 2300 Etoile


kVA 6000V
N2 = 265 Triangle

22)
Un transformateur monophasé a les
caractéristiques suivantes :

- Résistance primaire R1 = 20 Ω

- Résistance secondaire R2 = 0,2 Ω

- Inductance de fuite primaire Lσ1 = 50 mH

- Inductance de fuite secondaire Lσ2 = 0,5


mH

- Inductance de champ principal Lh1 = 5 H

- Rapport des nombres de spires N1/N2 = 10

Ce transformateur est alimenté au primaire par


une source de tension sinusoïdale de 100 V /
50 Hz.

Déterminer :
1. La tension secondaire à vide.

2. Le courant et la tension secondaires ainsi


que la puissance consommée dans la charge
avec et sans l'hypothèse de Kapp; le
secondaire étant connecté à une résistance de
charge de 10 Ω.

3. Même question que sous 2, mais avec une


charge constituée par la mise en parallèle d'une
résistance de 15 Ω et d'une inductance de 48
mH
La solution :

1. La tension secondaire à vide est donnée par


:

U20 ≅ U1 N2 / N1 = 100 / 10= 10 V

2. Détermination des éléments du schéma


équivalent
Calcul sans hypothèse de Kapp
L'impédance équivalente est donnée par :
Le courant et la tension secondaire valent :

La puissance consommée dans la charge :


Calcul avec hypothèse de Kapp
Le schéma équivalent devient :

L'impédance équivalente :

3. Dans ce cas, la charge est constituée par la


mise en parallèle d'une inductance et d'une
résistance

L'impédance équivalente vaut :


La puissance consommée dans la charge :

On peut aussi calculer le courant qui traverse


R'ch
La puissance consommée dans la charge :
