30

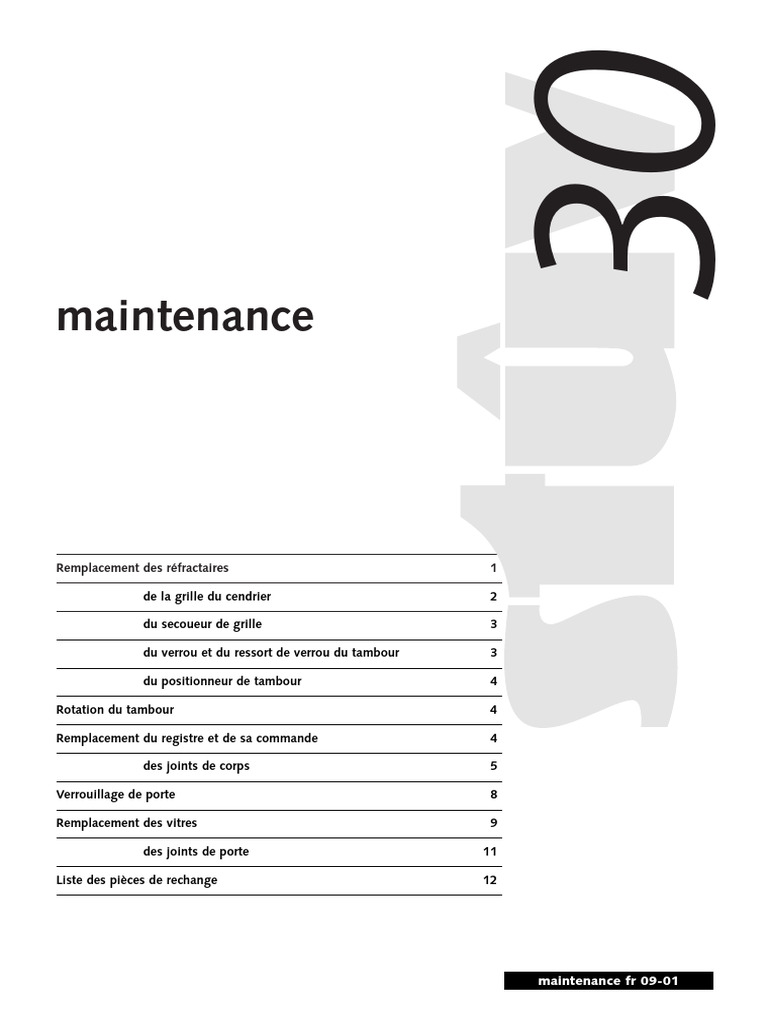

maintenance

Remplacement des réfractaires 1

Remplacement de la grille du cendrier 2

Remplacement du secoueur de grille 3

Remplacement du verrou et du ressort de verrou du tambour 3

Remplacement du positionneur de tambour 4

Rotation du tambour 4

Remplacement du registre et de sa commande 4

Remplacement des joints de corps 5

Verrouillage de porte 8

Remplacement des vitres 9

Remplacement des joints de porte 11

Liste des pièces de rechange 12

maintenance fr 09-01
Remplacement des réfractaires

C C
D

E F
1 2 3

1 Vue d’ensemble du Stûv 30 2 Outils nécessaires: 3 Ouvrir la porte à l’aide de la poi-

A panneau frontal - 1 clé Allen n°3 gnée main froide
B porte «feu ouvert» - 1 clé Allen n°4
C parements latéraux - 1 clé plate de 8
D chambre de combustion - 1 pince grippe
E commande du registre - 1 pince étau à bec col de cygne
F porte du cendrier - 1 tournevis à douille
et 1 douille de 7 et 8

A 5 pièces B 12 pièces

B
B

A 4 5 6

4 Enlever d’abord les réfractaires 5 Enlever le déviateur de fumée pour 6 Remontage:

horizontaux (A). Ils sont simple- démonter les réfractaires verticaux - réfractaires verticaux (4B)
ment posés. (4B). - déviateur de fumée (5)
- réfractaires horizontaux (4A)

S30 M. Fr
09-01 1
Remplacement de la grille du cendrier

1. Démontage de la grille

C
B
D

A 1 2 3

1 Mécanisme de la grille. 2 Ouvrir une porte. 3 Enlever la grille avec son axe.
A bouton rouge du secoueur Retirer les 2 réfractaires avant.
de grille
B grille supérieure mobile
C grille inférieure fixe
D fourche

2. Remontage de la grille

A
4 5 6

4 et 5 Détacher les 3 parties constituant la grille. Placer la grille inférieure 6 Replacer les réfractaires.
reconnaissable par ses 3 ergots. Ceux-ci s’insèrent dans les demi-lunes À l’aide du bouton rouge du
découpées dans le fond du foyer. Cette partie de la grille est fixe. secoueur de grille (photo 1 A et
Attention, la forme A doit se trouver à droite. 6 A) faire tourner la fourche
jusqu’à la butée -135°- (photo
1 D). Placer ensuite la seconde
partie de la grille en veillant à bien
introduire sa tige dans la fourche
(photo 1 D).

S30 M. Fr
09-01 2
Remplacement du secoueur de grille

1 2
1 Ouvrir une porte. 2 Dévisser les 2 parties du secoueur
Retirer les réfractaires avant. de grille en maintenant le bouton
Enlever la grille et le support de rouge avec la main droite et la
grille. fourche avec la main gauche.
3
3 Dévisser le bouton rouge de la tige
métallique pour permettre aux 2
parties de cette tige de sortir par
l’intérieur du foyer.

Remplacement du verrou et du ressort de verrou du tambour

1 2 3
1 Avec la main froide, ouvrir la porte 2 À l’aide de la clé Allen n°3, 3 Sortir le verrou du tambour.
du cendrier. dévisser les 2 vis M5.

4
4 Dévisser le bouton rouge pour
sortir le ressort.

S30 M. Fr
09-01 3
Remplacement du positionneur de tambour
Le positionneur est l’élément femelle fixe qui permet au verrou d’immobiliser le tambour.

2’

Pour remettre le positionneur,

1 2
1 Avec la main froide, ouvrir la porte 2 À l’aide de la clé Allen n°3, dévisser
du cendrier. les 2 vis qui maintiennent le posi-
tionneur de tambour.
introduire le positionneur et visser les
2 vis avec les rondelles éventails sans
serrer.
Vérifier le parfait alignement de la
porte avec le panneau frontal et la
porte du cendrier, puis bloquer les
deux vis.

Rotation du tambour
1. Remplacement du roulement de support du tambour
du crochet de préhension

1 2 3

1 Aperçu du tambour avec: 2 Tourner le tambour pour accéder 3 À l’aide de la clé Allen n°4,
- roulements de supports facilement au roulement (ou au débloquer la vis (2 ou 3 tours) et
- roulements de guidage crochet de préhension). déplacer le crochet de préhension
vers la droite pour extraire le
roulement par l’orifice prévu.
2. Remplacement du roulement de guidage du tambour

1 2

1 Tourner le tambour pour accéder 2 À l’aide de la clé Allen n°4, dévisser

facilement au roulement. la vis située dans l’axe de roulement.
Ne pas oublier de remettre la rondelle
S30 M. Fr entre le roulement et l’anneau inférieur
09-01 du tambour. 4
Remplacement du registre et de sa commande

1 2 3

1 Enlever les 2 réfractaires avant. 2 Retirer le déviateur d’air primaire. 3 À l’aide de la clé Allen n°3, dévisser
la vis qui maintient la commande
du registre.

4 5
4 Retirer le registre par l’intérieur
du foyer et sa commande par
l’extérieur.

Remplacement du joint supérieur d’étanchéité supérieur entre corps et tambour

Bien observer la position du joint avant son remplacement

1 2 3

1 Retirer les 2 tablettes situées sur le 2 Dévisser et démonter le panneau 3 Dévisser les 3 vis Allen M5 du
haut du foyer. frontal (pour plus de facilité vous presse-joint inox.
pouvez également enlever les
S30 M. Fr parements latéraux).
09-01 5
 4 5 6

4 Retirer le presse-joint inox. 5 Dévisser la vis Allen M5 qui main- 6 Enlever la traverse supérieure.
tient la traverse supérieure.

7 8 9

7 Enlever les réfractaires couvrant le 8 Retirer le déviateur d’air primaire 9 Démonter les 2 profilés verticaux
fond du foyer. en inox. de protection en les soulevant par
les trous prévus pour la fixation de
la grille de barbecue.

10 11 12

10 Dévisser les vis Allen et écrous 11 Retirer les presse-joint verticaux. 12 Sortir le joint usagé.
M5 qui maintiennent les presse-
joint verticaux.
S30 M. Fr
09-01 6
 13 Enfiler le nouveau joint avec la
partie souple vers l’avant et la
partie fine contre la face du foyer.
Veiller à centrer le joint pour
obtenir un débordement similaire
de part et d’autre du corps de
l’appareil. Fixer d’abord les presse-
joint verticaux en tirant bien vers
le haut pour qu’il soit bien tendu.
Ensuite, fixer le presse-joint
horizontal supérieur.
Répartir uniformément le joint sur
13 la partie horizontale. Contrôler
l’étanchéité du joint en effectuant
plusieurs révolutions du tambour.

Remplacement du joint inférieur d’étanchéité entre corps et tambour

Bien observer la position du joint avant son remplacement

1 2 3

1 Dévisser la vis Allen M5 qui main- 2 Enlever la traverse supérieure. 3 Enlever les réfractaires couvrant le
tient la traverse supérieure. fond du foyer.

4 5 6

4 Retirer le déviateur d’air primaire 5 Démonter les 2 profilés de protection 6 Dévisser la vis Allen et l’écrou M5 qui
en inox. verticaux en les soulevant par les maintiennent la traverse inférieure.
trous prévus pour la fixation de la
grille de barbecue.

S30 M. Fr
09-01 7
 7 8

7 Positionner le tambour sur porte 8 Sortir le joint.

«feu ouvert», démonter la porte en Pour le placement, effectuer en
la soulevant de ses gonds. Tourner sens inverse.
le tambour de 6 cm vers la droite
pour amener le trou (Ø 15 mm)
devant la vis Allen de maintien du
presse-joint horizontal inférieur.
Dévisser la vis Allen (2 ou 3 tours).
Opérer de la même manière du
côté gauche.

Réglage ou remplacement du verrouillage de porte

Le Verrouillage de la porte s’effectue par 2 éléments distincts:

le rouleau clips fixé sur le tambour et le ressort clips fixé sur la porte.
Vérifier d’abord leur ajustement.

1 2

1 Si le remplacement est nécessaire, 2 À l’aide de la clé à douille, dévisser

dévisser les 2 vis à l’aide de la clé les 2 écrous qui maintiennent le
Allen n°3. Placer le nouveau rou- ressort clips de porte.
leau clips de porte.
Ne pas oublier les 2 rondelles.
Ouvrir et fermer plusieurs fois la
porte pour vérifier que la porte
appuie convenablement sur le
tambour.

S30 M. Fr
09-01 8
Remplacement des vitres

On procède de la même manière pour la porte vitrée et pour la porte «feu ouvert»

2
1 2 3

1 Entrouvrir légèrement la porte. 2 Tourner le tambour de 10 cm vers 3 Démonter le ressort clips de porte
la droite. Soulever la porte pour la et les presse-joint. Bien observer
sortir hors de ses gonds, puis la leur disposition!
pousser vers la gauche.

4 5 6

4 Remplacer la vitre. 5 À l’aide de la pince étau à bec col 6 Revisser le ressort clips de porte.
de cygne, replacer les serre-joints.

7 Replacer la porte.

S30 M. Fr
09-01 9
Remplacement du carreau de la porte pleine

1 2 3

1 Entrouvrir légèrement la porte. 2 Tourner le tambour de 10 cm vers 3 À l’aide de la clé Allen n°3,
la droite. Soulever la porte pour la dévisser les vis du bouclier
sortir hors de ses gonds, puis la thermique de la porte pleine.
pousser vers la gauche.

4 5 6

4 Retirer le bouclier thermique. 5 À l’aide de la clé n°7, dévisser et 6 Remplacer le carreau.

retirer le serre-vitre.

7 Replacer le bouclier thermique.

S30 M. Fr
09-01 10
Remplacement des joints de portes
1 2
1 Entrouvrir légèrement la porte. 2 Tourner le tambour de 10 cm vers
la droite. Soulever la porte pour la
sortir hors de ses gonds, puis la
pousser vers la gauche.
4 4’
4 Pour la porte «feu ouvert» et la 4’ Pour la porte pleine:
porte vitrée: Positionner la face autocollante du
Positionner la face autocollante du joint contre l’intérieur de la traverse
joint contre le montant intérieur de horizontale inférieure de la porte.
la porte. Commencer par la Commencer par le bas, côté droit
gauche. La partie souple du joint
et tourner dans le sens horlogique.
doit déborder du montant de la
porte (6 mm). Débordement du joint au niveau
de la traverse horizontale: 3 mm.
S30 M. Fr
09-01
3
3 Démonter le ressort clips de porte
et les presse-joint. Bien observer
leur disposition! Enlever le joint
usagé.
5
5 Replacer les presse-joint et les
maintenir contre les montants de
la porte à hauteur de chaque
écrou à l’aide de la pince étau col
de cygne.
Revisser les presse-joint et le
ressort clips de porte. Replacer
ensuite la porte.
11
Liste des pièces de rechange Stûv 30 au 06-01

Désignation de la pièce Repère Référence de la pièce

déviateur air primaire page 13 photo 6 indice A 30P1501NX
bouclier thermique page 10 photo 7 indice A 30P1502NX
crochet de préhension du tambour page 4 photo 3 30P1505NX
parement droit page 13 photo 1 indice C 30PARD
parement gauche page 13 photo 1 indice G 30PARG
commande du registre page 13 photo 7 30P201NX
porte vitrée page 9 photo 1 30POV
porte pleine page 9 photo 7 30POP
porte «feu ouvert» page 13 photo 1 indice B 30POB
panneau frontal page 13 photo 1 indice A 30FRON
porte de cendrier page 13 photo 1 indice F 30PORT
cendrier page 13 photo 8 indice A 30CEN
traverse protection supérieure page 6 photo 6 30PROTS
traverse protection inférieure page 7 photo 6 30PROTINF
profilé de protection vertical droit page 6 photo 9 30P312
profilé de protection vertical gauche page 6 photo 9 30P313
déviateur de fumée page 1 photo 5 30P314
sortie de fumée page 5 photo 2 indice A 30SOF
secoueur de grille page 3 photo 3 30SGR
positionneur de tambour page 4 photo 2’ 30P326
grille supérieure mobile page 2 photo 1 indice B 30P5003
support de grille (fixe) page 2 photo 1 indice C 30P5006
registre complet page 13 photo 7 30REG
tablette avant page 13 photo 4 indice A 30TAV
tablette arrière page 13 photo 4 indice B 30TAR
disque d’obturation page 13 photo 4 indice C 30P5015
bombe de peinture Senotherm Stûv 930 page 13 photo 3 indice D MA010
poignée de manipulation (main froide) page 13 photo 3 indice B 20MAIN
kit de roulements de support (3 roulements + 3 supports) page 13 photo 5 indice A 30KRSUP
kit de roulements de guidage avec rondelles & vis page 13 photo 5 indice B 30KRGUI
kit joint entre corps & tambour page 6 photo 12 30KJCO
kit joint inférieur entre corps & tambour page 8 photo 8 30KJCOINF
kit joint entre porte pleine & tambour page 11 photo 4’ 30KJPP
kit joint entre porte vitrée & tambour page 11 photo 4 30KJPV
kit joint entre porte «feu ouvert» & tambour page 11 photo 4 30KJPB
kit de réfractaires verticaux (12 pièces) page 13 photo 2 indice B 30KREFRG
kit de réfractaires horizontaux (5 pièces) page 13 photo 2 indice A 30KREFRP
grande vitre cintrée 30 Neoceram page 9 photo 7 VIT30
petite vitre cintrée 30 Neoceram page 9 photo 4 VIT301
carreau Neoceram pour porte pleine page 10 photo 6 VIT302
rouleau clips de porte (avec visserie) page 8 photo 1 30RCP
clips de porte inox Stûv 30 page 8 photo 2 MA1800
verrou du tambour page 3 photo 3 30VERR
pied réglable page 13 photo 8 indice B MA0122

Attention, le présent tarif est susceptible de modification sans préavis de notre part.

S30 M. Fr
09-01 12
 A C
B
A
G C
B D
D

E F A B
1 2 3

B C A
A

4 A 5 6

7 8
B
Attention!
Les foyers Stûv étant en constante évolution, n’oubliez pas, quand vous
commander des pièces de rechange, de communiquer le n° de fabrication du
foyer. Vous serez ainsi assuré d’obtenir la pièce qui correspond à votre foyer.

Concept & Forme sa - rue Jules Borbouse 4 - B5170 Bois-de-Villers

tel: 32 (0)81 43 47 96 - fax 32 (0)81 43 48 74
S30 M. Fr
info@stuv.be - www.stuv.be
09-01 13
