ELC5041-Smart Grid Professeur MR KOUDAIR BOUBKER

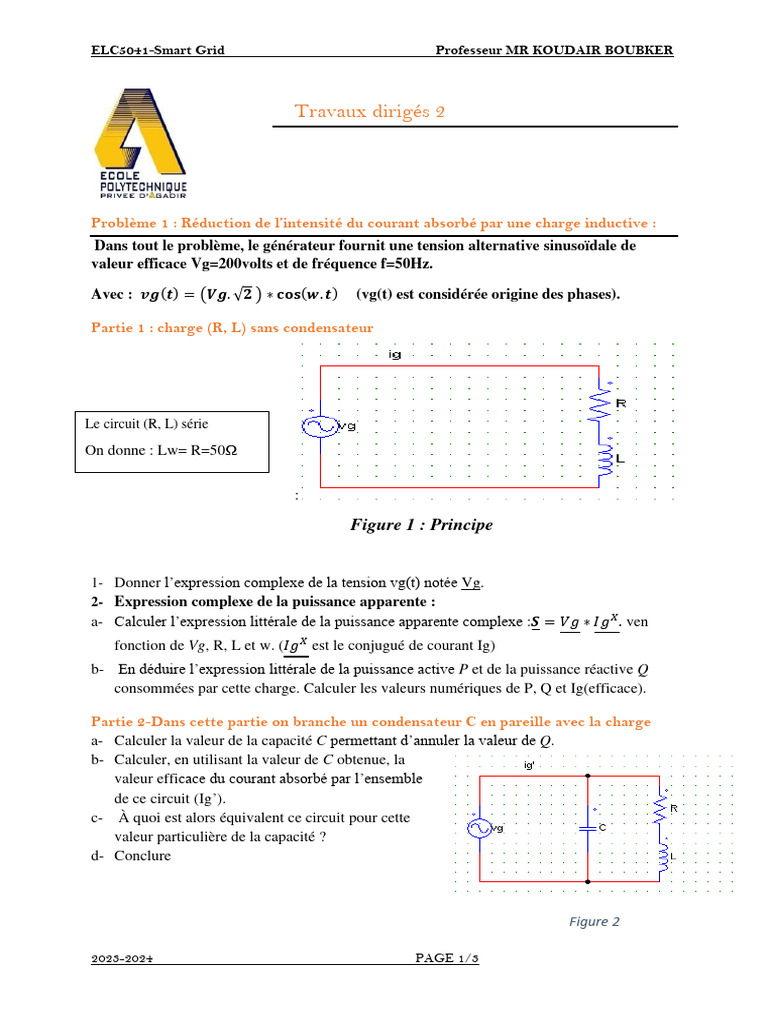

Travaux dirigés 2

Problème 1 : Réduction de l’intensité du courant absorbé par une charge inductive :

Dans tout le problème, le générateur fournit une tension alternative sinusoïdale de
valeur efficace Vg=200volts et de fréquence f=50Hz.

Avec : 𝒗𝒈(𝒕) = (𝑽𝒈. √𝟐 ) ∗ 𝐜𝐨𝐬(𝒘. 𝒕) (vg(t) est considérée origine des phases).

Partie 1 : charge (R, L) sans condensateur

Le circuit (R, L) série

On donne : Lw= R=50Ω

Figure 1 : Principe

1- Donner l’expression complexe de la tension vg(t) notée Vg.

2- Expression complexe de la puissance apparente :
a- Calculer l’expression littérale de la puissance apparente complexe :𝑺 = 𝑉𝑔 ∗ 𝐼𝑔 𝑋 . ven
fonction de Vg, R, L et w. (𝐼𝑔 𝑋 est le conjugué de courant Ig)
b- En déduire l’expression littérale de la puissance active P et de la puissance réactive Q
consommées par cette charge. Calculer les valeurs numériques de P, Q et Ig(efficace).

Partie 2-Dans cette partie on branche un condensateur C en pareille avec la charge

a- Calculer la valeur de la capacité C permettant d’annuler la valeur de Q.
b- Calculer, en utilisant la valeur de C obtenue, la
valeur efficace du courant absorbé par l’ensemble
de ce circuit (Ig’).
c- À quoi est alors équivalent ce circuit pour cette
valeur particulière de la capacité ?
d- Conclure

Figure 2

2023-2024 PAGE 1/3

ELC5041-Smart Grid Professeur MR KOUDAIR BOUBKER

Problème 2 : Adaptation d’impédance et influence de la puissance réactive sur la chute

de Tension dans une ligne de Transport d’énergie électrique

A-Adaptation d’impédance :
Dans un premier lieu, Pour simplifier l’étude, on prend un générateur (Es, R) et une charge
de puissance Pc sous la tension ER : Figure 3

Figure 3

1. Sachant que : Ec varie (entre 0 et Eg) : donner la valeur de Eg qui permet d’obtenir
Pcmax (Valeur maximale de Pc). Donner l’expression de Pcmax =f(Es,R).

2. Interpréter L’allure de Pc=f(ER).

Le passage de 19% de la puissance max donne une chute de tension de 5% C’est un cas
purement académique car la source Es comporte une impédance à dominance réactive et la
ligne a une impédance principalement réactive également.

B-Cas d’une ligne de transport :

Charge inductive de facteur de puissance cos(φ)
V2 : Origine des phases.
L’angle :𝜃 = 𝑉1^𝑉2
1- Exprimer P1, Q1 en fonction de P2, Q2.
𝑉1𝑉2
2- Démontrer que :𝑃1 = 𝑃2 = ( ) ∗ sin(𝜃) .
𝑋
3- Etablir une relation entre V2 ,V1 et les
éléments de schéma .
𝑉2
On admet que :𝑄2 = 𝑋 [𝑉1. cos(𝜃) − 𝑉2]

2023-2024 PAGE 2/3

ELC5041-Smart Grid Professeur MR KOUDAIR BOUBKER

4- On suppose que :𝑉2 = 𝑉1. cos(𝜃) , 𝑇𝑖𝑟𝑒𝑟 l’expression de P2max. Que pouvez dire de
Q2.

Problème 3 : Transformateur Triphasé et compensation de puissance :

A- Transformateur Triphasé :
1-Déterminer le couplage et l’indice horaire des transformateurs suivants :

B-La plaque signalétique d’un transformateur triphasé est :

a) Donnez la tension au secondaire du transformateur
b) Si le transformateur est en position 2, donnez sa tension au
primaire, calculez son rapport de transformation
c) Donnez le couplage du transformateur
d) Donnez sa tension de court-circuit en %
e) Quel est le courant nominal au primaire
f) Quel est le courant nominal au secondaire

C-Donner les étapes à suivre pour le choix d’un Transformateur

(Travail à faire et à rendre au maximum le 19-Octobre)

2023-2024 PAGE 3/3
