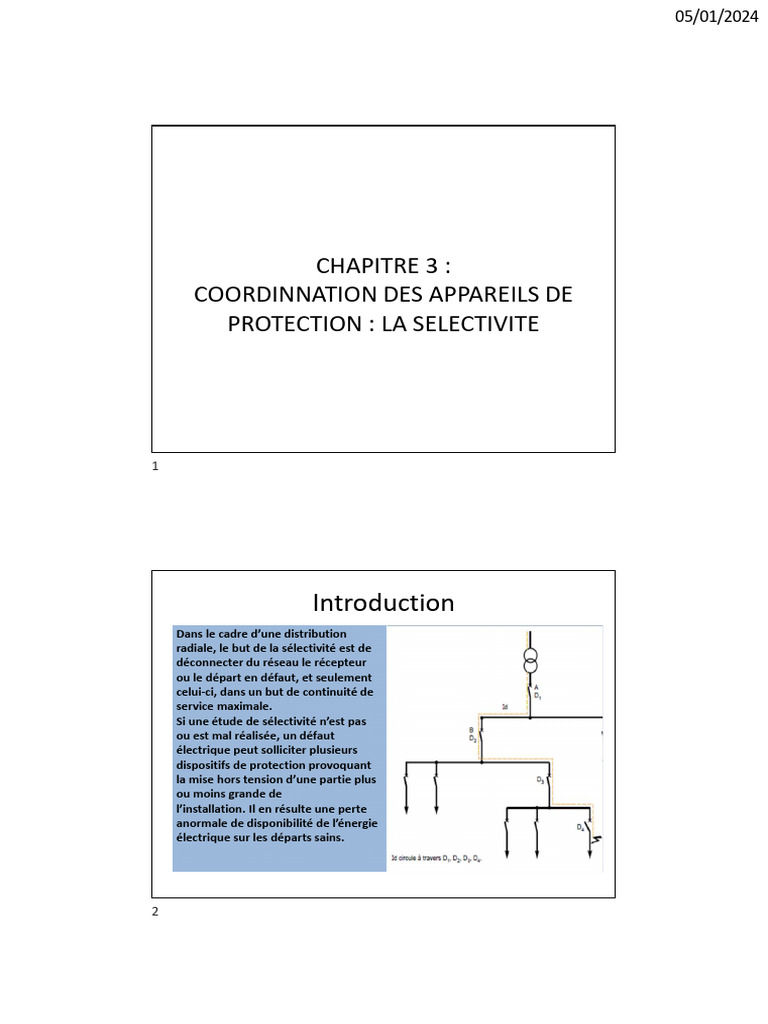

CHAPITRE 3 :
COORDINNATION DES APPAREILS DE
PROTECTION : LA SELECTIVITE

Introduction
Dans le cadre d’une distribution
radiale, le but de la sélectivité est de
déconnecter du réseau le récepteur
ou le départ en défaut, et seulement
celui-ci, dans un but de continuité de
service maximale.
Si une étude de sélectivité n’est pas
ou est mal réalisée, un défaut
électrique peut solliciter plusieurs
dispositifs de protection provoquant
la mise hors tension d’une partie plus
ou moins grande de
l’installation. Il en résulte une perte
anormale de disponibilité de l’énergie
électrique sur les départs sains.

2
 05/01/2024

Objectifs
Une ‘’bonne’’ selectivité permet:
 De faciliter la localisation du défaut
 D’allier sécurité et continuité de service, et facilite la
localisation du défaut.
 D’éviter les accidents
 D’éviter les pertes de production
C’est une notion particulièrement importante pour les appareils
de forte puissance, ceux-ci étant généralement situés en tête
d’installation et leur déclenchement injustifié ayant de ce fait
des conséquences néfastes.

Definitions
Sélectivité totale
La distribution est dite totalement
sélective si, et seulement si, quelle
que soit la valeur du courant de
défaut, seul le dispositif de
protection situé le plus en aval,
parmi ceux sollicités par le défaut,
s’ouvre et reste ouvert.
Sélectivité partielle
La sélectivité est dite partielle si la
condition ci-dessus n’est plus
respectée au delà d’un certain
courant de défaut.

4
 05/01/2024

Les techniques de sélectivité

Plusieurs techniques permettent d’atteindre
l’objectif de la sélectivité pour les surintensités et
les défauts d’isolement entre deux appareils :
 la sélectivité ampèremétrique;
 la sélectivité chronométrique;
 la sélectivité logique;
Il existe deux autres techniques spécifiques au
constructeur SCHNEIDER ELECTRIQUE;
 la sélectivité «SELLIM»;
la sélectivité énergétique.

Les techniques de sélectivité

Selectivité Amperemetrique
Cette technique repose sur le
décalage en intensité des
courbes de déclenchement des
disjoncteurs amont et aval. Elle
se vérifie par comparaison de
ces courbes en s'assurant
qu'elles ne se chevauchent pas.
Elle s'applique pour la zone des
surcharges et la zone des
courts-circuits et est d'autant
meilleure que les calibres des
appareils sont éloignés.

6
 05/01/2024

Les techniques de sélectivité

Selectivité chronometrique
Cette technique repose sur le décalage en
temps des courbes de déclenchement des
disjoncteurs en série. Elle s'utilise en
complément de la sélectivité
ampèremétrique afin d'obtenir une
sélectivité au-delà du courant de réglage
magnétique du disjoncteur amont (ImA).
Il faut alors que : le disjoncteur amont soit
temporisable, soit capable de supporter le
courant de court-circuit et ses effets
pendant toute la durée de la
temporisation. Les canalisations
parcourues par ce courant puissent en
supporter les contraintes thermiques (I²t).

Les techniques de sélectivité

Selectivité Logique
A chaque disjoncteur est associé un relais logique
qui reçoit les informations « défaut » de capteurs.
Un relais sollicité par un défaut envoie :
• Un ordre d’attente à l’étage amont;
• Un ordre de déclenchement au disjoncteur
auquel il est associé ( sauf s’il a lui-même reçu
un ordre d’attente du disjoncteur aval)
Un défaut au point A sera détecté simultanément
par les trois relais :
Le relais 1 met en attente le relais 2 et déclenche
le disjoncteur 1
Le relais 2 met en attente le relais 3

8
 05/01/2024

Les techniques de sélectivité

Autres techniques : « SELLIM » et énergétique
La solution consiste à mettre en œuvre des critères de
déclenchement plus élaborés que la simple valeur du courant ou
du temps, en général une combinaison de ces 2 grandeurs, par
exemple ∫ i2dt .
Le type de critère, ainsi que la valeur de seuil, sont adaptés très
précisément
à la combinaison amont / aval d’appareils considérés. Ils
permettent de garantir la sélectivité sur plusieurs étages, tout en
limitant considérablement les contraintes thermiques et
électrodynamiques sur l’installation.

Critères algébriques pour les disjoncteurs MT

Cas de défaut de surcharge

La sélectivité est totale si:
𝐼 ( )
> 1,6 IRTH : Seuil de déclenchement thermique.
𝐼 ( )

Cas de défaut de court circuit

La sélectivité est totale si:
𝐼 <𝐼 (𝒂𝒎𝒐𝒏𝒕) IRM : Seuil de déclenchement
magnétique.

10
 05/01/2024

Critères algébriques pour les DDR

Pour une sélectivité totale il faut :

1.IΔn sensibilité du dispositif amont ≥ 2 x
IΔn sensibilité du dispositif aval
2.Temps de déclenchement du dispositif
amont > temps de déclenchement du
dispositif aval.
