Université Abderrahmane Mira de Bejaia

Faculté de Technologie
Département Génie Civil
Master I: Structures.
Enseignant : Dj.Benyessad

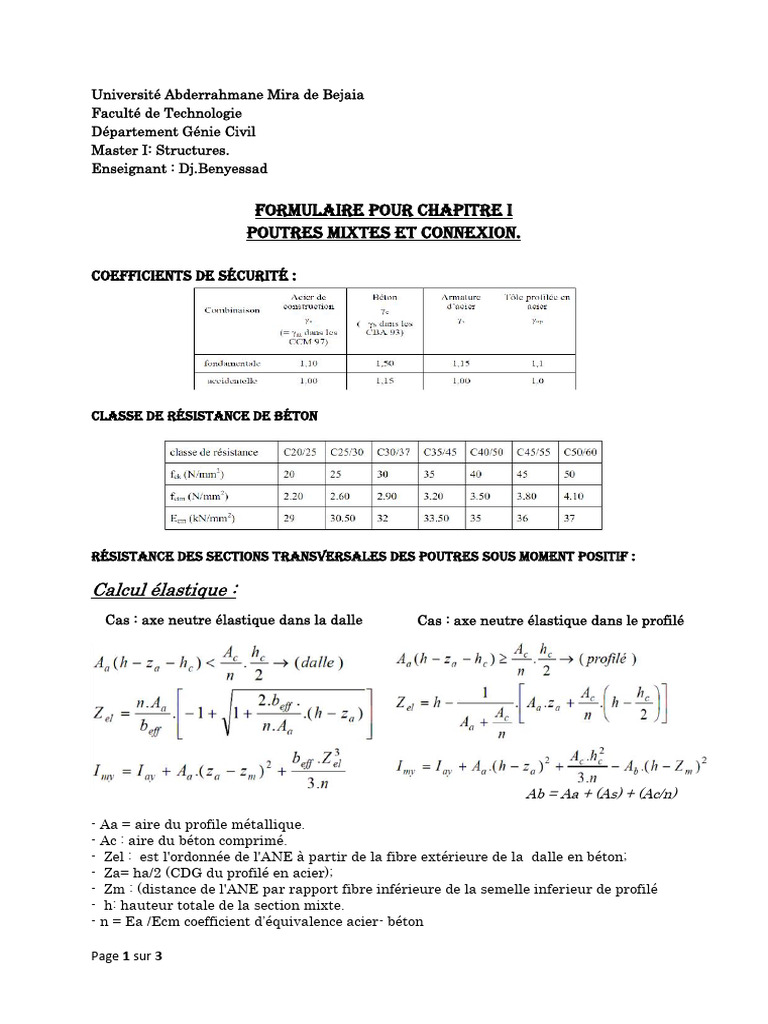

Formulaire pour chapitre I

Poutres mixtes et connexion.

Coefficients de sécurité :

Classe de résistance de béton

Résistance des sections transversales des poutres sous moment positif :

Calcul élastique :
Cas : axe neutre élastique dans la dalle Cas : axe neutre élastique dans le profilé

Ab = Aa + (As) + (Ac/n)

- Aa = aire du profile métallique.

- Ac : aire du béton comprimé.
- Zel : est l'ordonnée de l'ANE à partir de la fibre extérieure de la dalle en béton;
- Za= ha/2 (CDG du profilé en acier);
- Zm : (distance de l'ANE par rapport fibre inférieure de la semelle inferieur de profilé
- h: hauteur totale de la section mixte.
- n = Ea /Ecm coefficient d’équivalence acier- béton

Page 1 sur 3
Calcul plastique :
Axe neutre plastique (ANP) est situé dans l'épaisseur de la dalle:

Fc > Fa

Z : la cote de l’axe neutre plastique (A.N.P) définie par rapport à la face supérieure de la dalle

Axe neutre plastique (ANP) est situé dans la semelle de la poutre métallique :

Axe neutre plastique est situé dans l’âme de la poutre métallique :

Calcul de flèche poutre mixte simplement appuyée :(els)

δ = (5 PELS l4 ) / 384 Ea Imy imy : moment d’inertie de la poutre mixte

Calcul de Largeur efficace de la dalle :

Page 2 sur 3
Travée équivalentes pour calcul de largueur efficace de la dalle :

Dimensionnement de la connexion : (connecteurs ductiles)

Résistance au cisaillement longitudinal PRd d’un goujon à tête noyé dans une dalle
pleine en béton
d : Diamètre du fût du goujon (d < 22 mm);
fu : Résistance ultime en traction spécifique
du goujon sans dépasser 500 (MPa);
fck: Résistance caractéristique du béton à l'âge
considéré.
Ecm: Module de Young sécant du béton;
γv: Coefficient de sécurité partiel: ( γv = 1,25).
α: Facteur correctif donnée par :

Goujons à têtes soudées dans une dalle mixte :

P’Rd = r PRd Si : d < 20 mm; hp < 85 mm; et b0 > hp.

Nr : nombre de goujons dans une nervure au droit de l'intersection avec la semelle

supérieure de la poutre en acier.

Pour les goujons soudés à travers des tôles d'épaisseur supérieur à 1,0mm, r sera pris
inferieur ou égale à 1,0 lorsque Nr = 1 et à 0,8 lorsque Nr > 2

Nervures disposées parallèlement à l'axe de la poutre en acier :

Effort total de cisaillement longitudinal V lf
