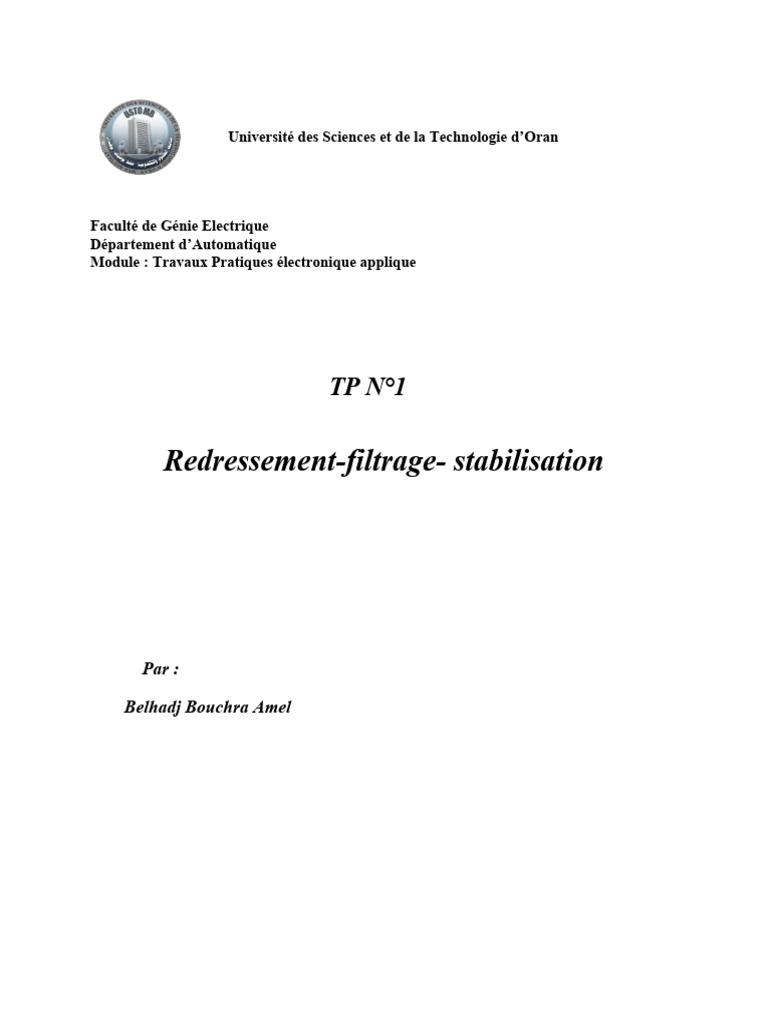

Université des Sciences et de la Technologie d’Oran

Faculté de Génie Electrique

Département d’Automatique
Module : Travaux Pratiques électronique applique

TP N°1

Redressement-filtrage- stabilisation

Par :

Belhadj Bouchra Amel

But du TP :

Redresser et Lisser avec un condensateur (filtrage) une tension alternative en mono et double
alternance et stabiliser avec une diode de Zener.

I. Partie Théorique
Pour convertir une tension alternative en tension continue on doit passer par 4 blocs.

A. Transformateur
Le transformateur permet de transférer de
l’énergie (sous forme alternative) d’une source à
une charge, tout en modifiant la valeur de la
tension. La tension peut être soit élevée ou
abaissée selon l’utilisation voulue. Le changement 12V
d’un niveau de tension à un autre se fait par l’effet
d’un champ magnétique.

B. Redressement
Le redressement consiste à transformer une
tension alternative en une tension
unidirectionnelle appelée tension redressée.
  Il existe deux types de redressements

Annulent les tensions négatives (ou positives).

Redresseurs simple alternance

π
¿ Uch≥∫ Vmax sinθ dθ
0
Umax
¿ Uch≥
π
Umax
Ucheff =
2

Transforment les tensions négatives en tension positives (ou

inversement).

Redresseurs double alternance

π
¿ Uch≥∫ Vmax sinθ dθ
0
2Umax
¿ Uch≥
π
Umax
Ucheff =
√2
 C. Filtrage
Le filtrage transforme une tension redressée en une
tension aussi constante que possible. Le composant
technique de filtrage le plus facile à mettre en œuvre est
un condensateur branché aux bornes de la charge (en
parallèle avec la charge).

 Il existe deux types de filtrage Vmoy

FR=
Vmax

Vmoy =Vmax−Vmin

T
FR=
RC

Filtrage mono-alternance

T
FR=
2 RC

Filtrage double alternance

Avec FR : Facteur d’ondulation

D. Stabilisation

La diode zener est une diode spéciale

conçue pour fonctionner en inverse au-delà
de sa tension de claquage, ce qui lui permet
de maintenir une tension de référence
constante.
 II. Partie expérimentale

Etapes à suivre pour exécuter une simulation avec PSIM

1. Etudier préalablement le fonctionnement théorique des montages

étudiés, et faire les calculs demandés.
2. Construire le schéma électrique du circuit de commande.
3. Définir les valeurs des paramètres des éléments du circuit de
commande.
4. Etablir le schéma électrique du circuit de puissance.
5. Définir les valeurs des paramètres des éléments du circuit de puissance,
6. Les interrupteurs (thyristor, transistor,…) doivent être obligatoirement
contrôlés par un module Gating Bloc.
7. Placer le Simulate control et définir les paramètres de simulation.
8. On lance la simulation en utilisant la touché (RUN SIMULATION).
9. Observation des signaux (RUN SIMVIEW).

Les montages
I. Redressement
1. Simple alternance
  Les signaux Vs et Ve

Les valeurs moynnes

2. Double alternance

Point milieu
Les signaux Vs et Ve

Les valeurs moynnes

Pont de GRAETZ
Les signaux Vs et Ve

Les valeurs moynnes

II. Filtrage
Simple alternance
Les signaux Vs et Ve

Pour C=1µF

Pour C=10µF

Pour C=100µF
Double alternance

Les signaux Vs et Ve

C=1 µF

C=10 µF
C=100 µF

Remarque

On a remarque que si on augmente la capacité la tension devienne plus continue.

Les valeurs moynnes

C=100 µF C=10µ

C=100 µF

III. Stabilisation
Double alternance

Pont de GRAETZ
Les signaux Vs et Ve

Les valeurs moynnes

Conclusion

En conclusion, dans ce TP nous avons pu réviser observer les principes fondamentaux et le

comportement en temps réel de redressement, filtrage et stabilisation en réalisant leur circuits.

Le redressement permet de convertir une tension alternative en tension continue, le filtrage

permet de lisser cette tension continue pour la rendre plus stable et enfin, la stabilisation permet
de maintenir la tension à une valeur constante malgré les variations de charge.
.
