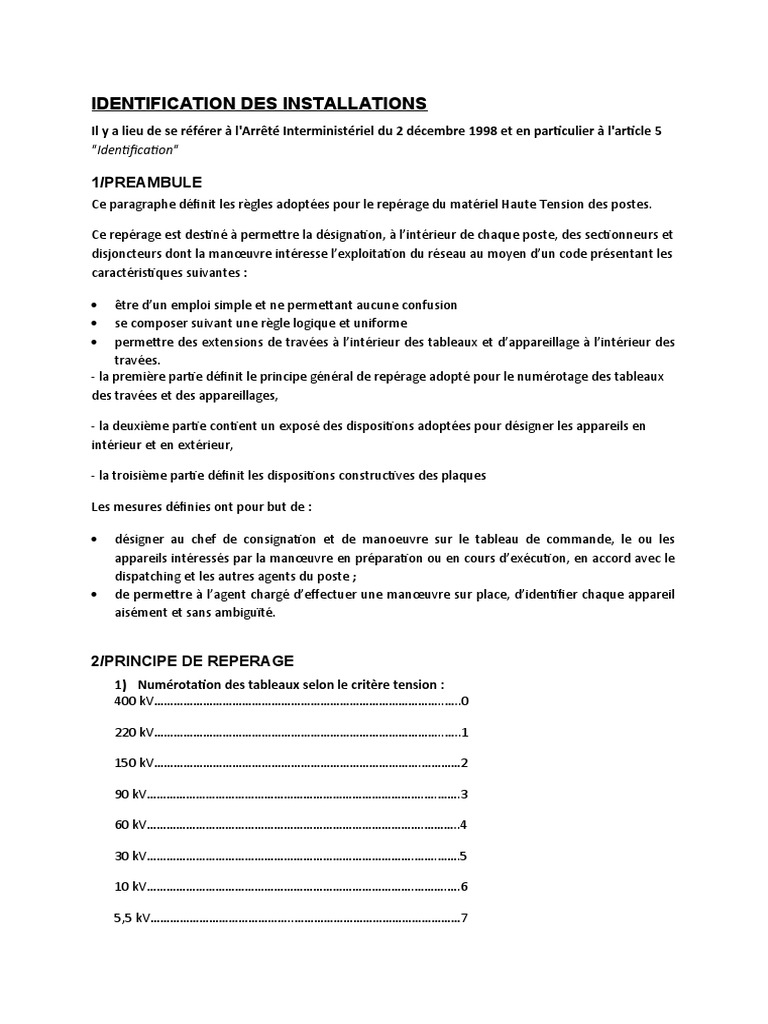

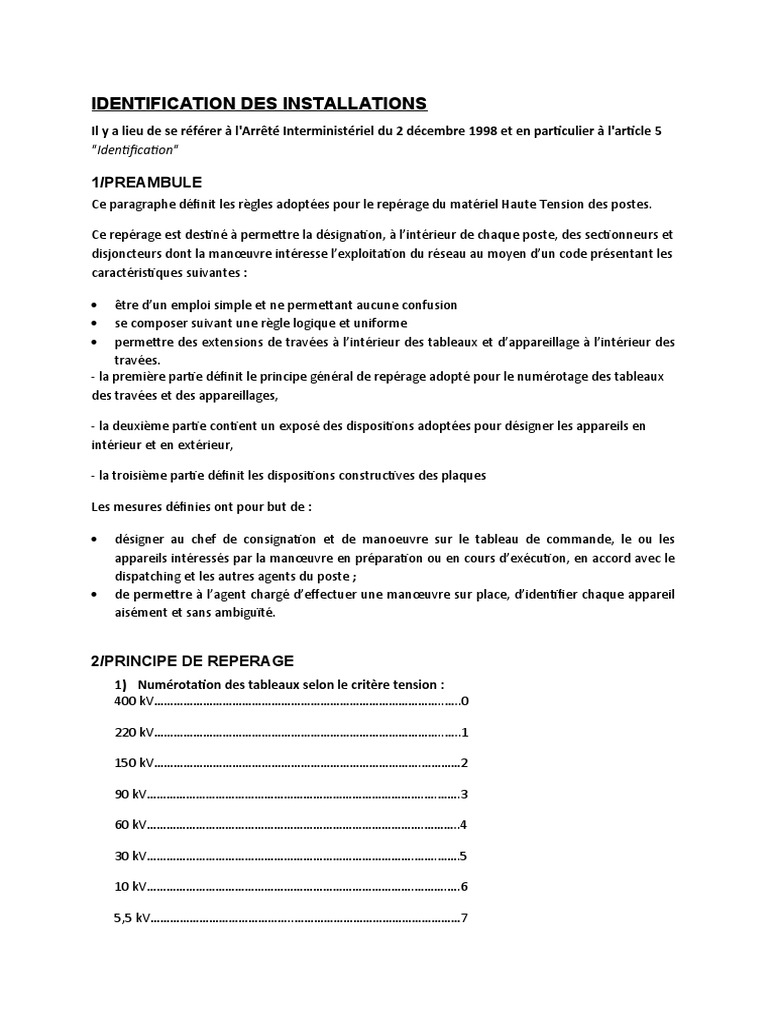

IDENTIFICATION DES INSTALLATIONS

Il y a lieu de se référer à l'Arrêté Interministériel du 2 décembre 1998 et en particulier à l'article 5

"Identification"

1/PREAMBULE
Ce paragraphe définit les règles adoptées pour le repérage du matériel Haute Tension des postes.

Ce repérage est destiné à permettre la désignation, à l’intérieur de chaque poste, des sectionneurs et
disjoncteurs dont la manœuvre intéresse l’exploitation du réseau au moyen d’un code présentant les
caractéristiques suivantes :

 être d’un emploi simple et ne permettant aucune confusion

 se composer suivant une règle logique et uniforme
 permettre des extensions de travées à l’intérieur des tableaux et d’appareillage à l’intérieur des
travées.
- la première partie définit le principe général de repérage adopté pour le numérotage des tableaux
des travées et des appareillages,

- la deuxième partie contient un exposé des dispositions adoptées pour désigner les appareils en
intérieur et en extérieur,

- la troisième partie définit les dispositions constructives des plaques

Les mesures définies ont pour but de :

 désigner au chef de consignation et de manoeuvre sur le tableau de commande, le ou les

appareils intéressés par la manœuvre en préparation ou en cours d’exécution, en accord avec le
dispatching et les autres agents du poste ;
 de permettre à l’agent chargé d’effectuer une manœuvre sur place, d’identifier chaque appareil
aisément et sans ambiguïté.

2/PRINCIPE DE REPERAGE
1) Numérotation des tableaux selon le critère tension :
400 kV……………………………………………………………………………..…..0

220 kV……………………………………………………………………………..…..1

150 kV……………………………………………………………………….…………2

90 kV………………………………………………………………………….….…….3

60 kV………………………………………………………………………….………..4

30 kV……………………………………………………………………….…….…….5

10 kV……………………………………………………………………….……….….6

5,5 kV……………………………………..……………………………………………7
Ces chiffres, placés en tête du numéro de chaque travée ou appareil, caractérisent la tension de
l’équipement.

2) Numérotation des travées à l’intérieur des tableaux :

Transformateurs………………………………………………………….…..01 à 09

Jeu de barres…………………………………………………………….…..10

Couplage………………………………………………………………...……11 à 14

Transformateurs de tension………………………………………..…….…15 à 17

Départs………………………………………………………………………..21 à 79

De gauche à droite

Départs compensation………………………….….………………………..81 à 89

Arrivées groupes (centrales)…………………….………………………….91 à 99

D’une façon générale et dans l’état actuel des postes, la numérotation des travées départs
commence à 31, réservant ainsi un certain nombrer de travées sur la gauche du tableau.

Chaque travée est désignée par un nombre de 3 chiffres.

Exemple : pour un transformateur 60 / 30 / 10 kV

Couplage 60 kV…………………………………………………………….…411

Départ 5 tableau 30 kV……………………………………………………....532

Départ self II tableau 10 kV…………………………………………..……...672

3) Numérotation de l’appareillage
Disjoncteur………………………………………………………………….….0

Sectionneur Barres I (Nord, Est ou supérieur)..……………………………1

Sectionneur Barres II (Sud, Ouest ou inférieur)……………………….......2

Sectionneur Barres III (éventuellement)……………..……………………..3

Sectionneur TT départ………………………….…..…………………….…..4

Sectionneur de neutre transformateur.………………………………….…..6

 (Nota : afin d’éviter toute confusion entre le sectionneur de neutre d’un transformateur et le
sectionneur de terre dans le bloc d’arrivée au tableau secondaire, il a été admis que le numéro
du sectionneur de neutre des transformateurs serait le 6)

Sectionneur de ligne…..……………………….……………………………..7-8

(Nota : lorsqu’il n’y a qu’un seul sectionneur de ligne, il porte le n° 8)

Sectionneur de terre (couteaux de mise à la terre pour les lignes)……...9

(Nota : pour les postes blindés (GIS), les deux sectionneurs de terre de travail encadrant le
disjoncteur portent les numéros 91 (coté barres) et 892 (coté ligne))

Sectionneur de coupure d’un jeu de barres………………………………..111

(Nota : le sectionneur de coupure d’un jeu de barres est considéré comme une travée de
couplage, c’est à dire affecté après celui de la tension du nombre 11 et le numéro de l’appareil
est le 1. Par exemple, pour un tableau 10 kV, le sectionneur de barres est 6111)

Sectionneurs de terre de travail des jeux de barres………………………91 à 98.

Chaque appareil est désigné par un nombre de quatre chiffres :

- le premier chiffre désigne la tension

- les deux suivants désignent la travée

- le dernier désigne le numéro de l’appareil

Dans certains cas particuliers (postes GIS par exemple) l’appareillage peut être désigné par cinq
chiffres.

Exemple : pour un Poste 220 / 60 / 30 kV

Sectionneur barres I 220 kV (transfo)…………………….…………….1011

Sectionneur barres II 60 kV (ligne)…………………………….………..4222

Disjoncteur 220 kV (ligne)…………………………………………….…..1240

Sectionneur neutre transfo (220 kV)……………………………………..1016

Sectionneur ligne (220 kV)…………………………..……………………1258

Sectionneur terre (60 kV)………………………………………….………4259

Sectionneur d’isolement (30 kV)……………………………………….…5048

 1.1.1 DISPOSITION ADOPTEES POUR LA DESIGNATION DES
APPAREILS
La désignation des appareillages est faite par l‘apposition de plaques sur lesquelles sont indiquées un
certain nombre d’informations.

- la nature des informations à inscrire (repérées a), b), etc.)

- la couleur des caractères et du fond de plaque,

1.1.1.1 INSTALLATIONS EXTERIEURES HAUTE TENSION

1) Sur charpente d’extrémité de chaque travée :

a) Numéro de travée……………………………………………………..……………295

b) Nom de la travée

c) Phases……………………………………………………………………..………0-4-8

Caractères noirs sur fond jaune

2) Sur charpente de chaque émergence Moyenne Tension :

a) Nom de l’émergence

b) Phases……………………………………………………………………………..0-4-8

Caractères noirs sur fond jaune

3) Sur armoire de travée :

a) Numéro de la travée

b) Nom de la travée

Caractères noirs sur fond blanc

4) Sur chaque disjoncteur

a) Numéro de l’appareil………………………………………………………..(2350, 4310)

b) « disjoncteur »

Caractères noirs sur fond jaune

5) Sur chaque sectionneur de terre :

a) Numéro de l’appareil……………………………………………………………(2349)

b) « sectionneur de terre »

Caractères rouges sur fond blanc

A fixer sur coffret de commande

6) Sur chaque sectionneur (de barre, de ligne) :
a) Numéro d’appareil…………………………………….…………………….…..(3021, 2348)

b) « sectionneur de barre » ou « sectionneur de ligne »

c) Nom du départ

Caractères noirs sur fond blanc

A fixer sur coffret de commande

1.1.1.2 INSTALLATIONS INTERIEURES HAUTE TENSION

1) Sur chaque travée
Plaques de sécurité de 30 X 40 cm

- En rouge pour les appareils intéressant la travée

- En noir pour les autres.
2) Sur chaque sectionneur ou disjoncteur
a) Numéro d’appareil

b) « sectionneur » ou « disjoncteur »

Caractères noirs sur fond blanc

A fixer sur poignée de manœuvre de sectionneur et sur coffret de commande locale de disjoncteur
