Diodes électroluminescentes
C´est pas tout de savoir choisir les leds et les alimenter, ce qui fit l´objet de nos deux premières pages sur le sujet.
Nous allons aujourd´hui, grâce à notre ami ptitrainiste Yannick Noël fabriquer des lampadaires avec des leds de forme et de
taille convenant à notre réseau. Comme Yannick pratique l´échelle Z, il est évident que ce qu´il fait s´appliquera encore plus
aisément à des échelles plus grandes. Mais le principe est toujours le même... Le site Internet de Yannick Noël peut être consulté
pour d´autres “trucs”...

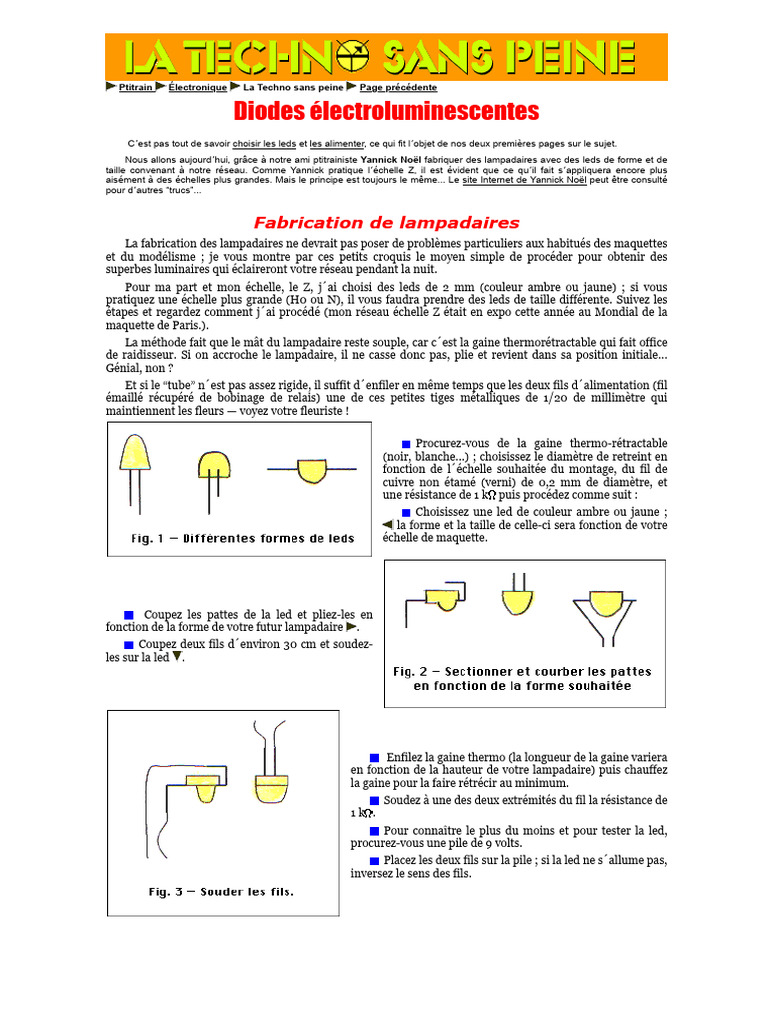

Fabrication de lampadaires
La fabrication des lampadaires ne devrait pas poser de problèmes particuliers aux habitués des maquettes
et du modélisme ; je vous montre par ces petits croquis le moyen simple de procéder pour obtenir des
superbes luminaires qui éclaireront votre réseau pendant la nuit.
Pour ma part et mon échelle, le Z, j´ai choisi des leds de 2 mm (couleur ambre ou jaune) ; si vous
pratiquez une échelle plus grande (H0 ou N), il vous faudra prendre des leds de taille différente. Suivez les
étapes et regardez comment j´ai procédé (mon réseau échelle Z était en expo cette année au Mondial de la
maquette de Paris.).
La méthode fait que le mât du lampadaire reste souple, car c´est la gaine thermorétractable qui fait office
de raidisseur. Si on accroche le lampadaire, il ne casse donc pas, plie et revient dans sa position initiale...
Génial, non ?
Et si le “tube” n´est pas assez rigide, il suffit d´enfiler en même temps que les deux fils d´alimentation (fil
émaillé récupéré de bobinage de relais) une de ces petites tiges métalliques de 1/20 de millimètre qui
maintiennent les fleurs — voyez votre fleuriste !

Procurez-vous de la gaine thermo-rétractable

(noir, blanche...) ; choisissez le diamètre de retreint en
fonction de l´échelle souhaitée du montage, du fil de
cuivre non étamé (verni) de 0,2 mm de diamètre, et
une résistance de 1 k puis procédez comme suit :
Choisissez une led de couleur ambre ou jaune ;
la forme et la taille de celle-ci sera fonction de votre
échelle de maquette.

Coupez les pattes de la led et pliez-les en

fonction de la forme de votre futur lampadaire .
Coupez deux fils d´environ 30 cm et soudez-
les sur la led .

Enfilez la gaine thermo (la longueur de la gaine variera

en fonction de la hauteur de votre lampadaire) puis chauffez
la gaine pour la faire rétrécir au minimum.
Soudez à une des deux extrémités du fil la résistance de
1k .
Pour connaître le plus du moins et pour tester la led,
procurez-vous une pile de 9 volts.
Placez les deux fils sur la pile ; si la led ne s´allume pas,
inversez le sens des fils.
 Enfin mettez un peu de peinture gris métal sur le pylône, un peu de peinture blanche sur la tête de la
led et fixez-le tout sur votre réseau.
Et voilà un super-luminaire pas cher et qui illuminera les nuits de votre réseau.

Les leds que j´ai utilisées sont disponibles chez Radiospare (www.radiospares.fr) et ont une excellente
luminosité pour très peu de courant. Fabricant Agilant, technologie AllnGaP, 500 mcd, 20 mA, de 1,9 à 5 V
maxi ; angle de vision 28° (spot). Réference par 5 : 178-1233 3,4 euros hors taxes.
Il existe de la gaine thermorétractable blanche, noire, grise ainsi que d´autres couleurs. Diamètre 1,2 mm
avant rétreint : 341-5859 en 1,20 mètre au prix de 1,76 euro HT ; diamètre 1,6 mm avant rétreint : 170-6456
en 1,20 mètre au prix de 1,45 euro HT.
Il existe aussi des conduits de lumière : type 515-1061, réf. 95-9523 au prix de 3,31 euros HT par 10.
Allez voir le site de Radiospare pour les autres références et prix. Mini de commande chez RS 30 euros
HT ; les frais de port sont inclus.

Yannick
Noël
