Télécommunications SYSTÈME DIDACTIQUE EN

TECHNOLOGIE DES
HYPERFRÉQUENCES
MODÈLE 8090

DESCRIPTION GÉNÉRALE

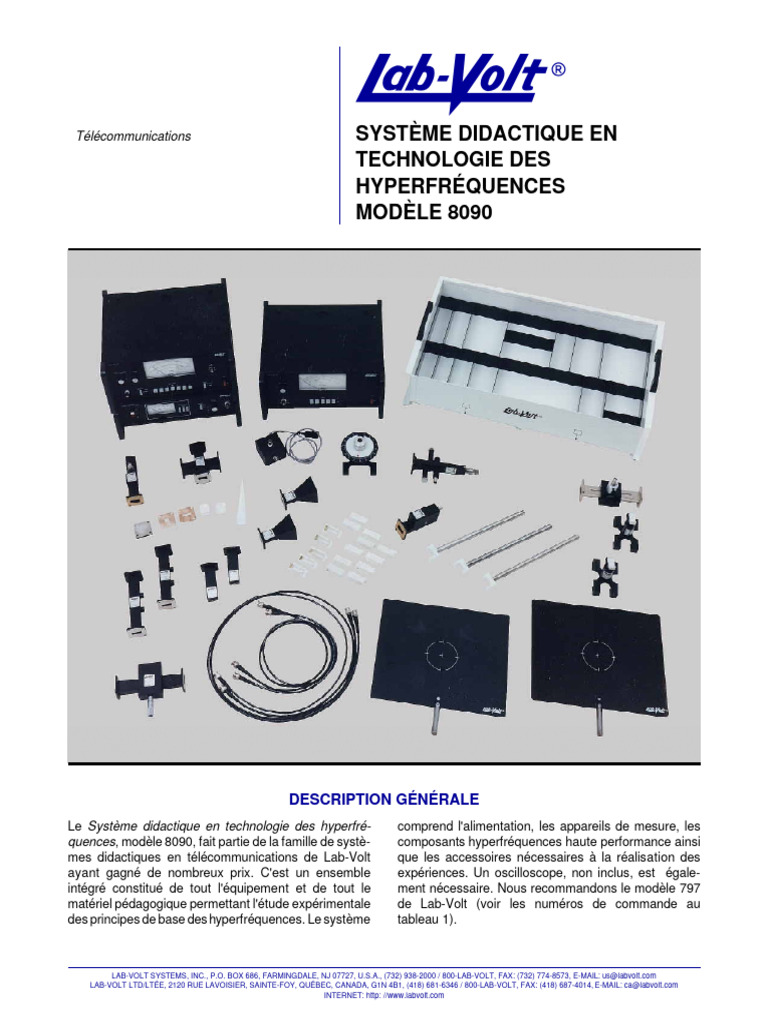

Le Système didactique en technologie des hyperfré-
quences, modèle 8090, fait partie de la famille de systè-
mes didactiques en télécommunications de Lab-Volt
ayant gagné de nombreux prix. C'est un ensemble
intégré constitué de tout l'équipement et de tout le
matériel pédagogique permettant l'étude expérimentale
des principes de base des hyperfréquences. Le système
comprend l'alimentation, les appareils de mesure, les
composants hyperfréquences haute performance ainsi
que les accessoires nécessaires à la réalisation des
expériences. Un oscilloscope, non inclus, est égale-
ment nécessaire. Nous recommandons le modèle 797
de Lab-Volt (voir les numéros de commande au
tableau 1).

LAB-VOLT SYSTEMS, INC., P.O. BOX 686, FARMINGDALE, NJ 07727, U.S.A., (732) 938-2000 / 800-LAB-VOLT, FAX: (732) 774-8573, E-MAIL: us@labvolt.com
LAB-VOLT LTD/LTÉE, 2120 RUE LAVOISIER, SAINTE-FOY, QUÉBEC, CANADA, G1N 4B1, (418) 681-6346 / 800-LAB-VOLT, FAX: (418) 687-4014, E-MAIL: ca@labvolt.com
INTERNET: http: //www.labvolt.com
SYSTÈME DIDACTIQUE EN TECHNOLOGIE DES HYPERFRÉQUENCES
MODÈLE 8090

Caractéristiques puissances et de rapports d'onde stationnaire (ROS).

Le Système didactique en technologie des hyperfré-
quences possède les caractéristiques suivantes:
& Résultats reproduisibles
& Composants robustes et de haute qualité conçus à
des fins pédagogiques
& Chaque composant est identifié par son symbole
normalisé et un numéro de pièce
& Composants et accessoires hyperfréquences en
cuivre plaqué chimiquement, aux dimensions normali-
sées des guides d'ondes fonctionnant dans la
bande X
& Système de fixation1 des brides de guides d'ondes
rapide et précis facilitant l'assemblage et le démon-
tage rapides des diverses configurations du système.
Le Système didactique en technologie des hyperfré-
quences comprend:
& Un oscillateur à diode Gunn fonctionnant à 10,5 GHz
en ondes continues ou modulées à 1 kHz par un
signal rectangulaire.
& Un détecteur à cristal, une thermistance et une ligne
fendue de mesure utilisés avec une alimentation pour
oscillateur de Gunn, un milliwattmètre et un ROS-
mètre (rapports d'onde stationnaire) pour la détection
de signaux hyperfréquences ainsi que la mesures de
L'oscillateur de Gunn alimente le ROS-mètre et le
milliwattmètre grâce à leurs connecteurs respectifs,
qui s'alignent lorsque les modules sont empilés sur le
dessus de l'alimentation.
& Un indicateur de gisement d'antenne pour le tracé
précis de diagrammes de rayonnement d'antennes.
& Des iris capacitif et inductif servant à la mesure
d'impédances réactives.
& Trois lentilles ainsi que des plaques métallique et
diélectrique servant à effectuer des expériences
d'optique en hyperfréquence.
Options
L'Amplificateur sommateur de Lab-Volt, modèle 28469,
est une option permettant de mettre en évidence la
transmission de la voix et de la musique sur une liaison
hertzienne. Il permet de moduler l'oscillateur de Gunn
de façon externe au moyen d'un signal audio de fré-
quence inférieure ou égale à 5 kHz. Du matériel
supplémentaire est nécessaire lors de son utilisation. Le
manuel de l'étudiant comporte la liste du matériel
accompagnant l'amplificateur sommateur.

LISTE DE L'ÉQUIPEMENT
QTÉ DESCRIPTION NUMÉRO DE MODÈLE
Système didactique en technologie des hyperfréquences . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8090
1 Alimentation pour oscillateur de Gunn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9501
1 ROS-mètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9502
1 Milliwattmètre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9503
1 Oscillateur de Gunn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9510
1 Ligne fendue de mesure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9520
1 Support de thermistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9521
1 Détecteur à cristal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9522
1 Coupleur directif, 10 GHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9523
1 Vis d'accord mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9530
2 Charge adaptée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9531
1 Affaiblisseur réglable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9532
1 Affaiblisseur fixe - 6 dB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9533
1 Affaiblisseur fixe - 30 dB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9534
2 Antenne cornet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9535
1 Accessoires hyperfréquences (comprenant un court-circuit, un iris inductif, un iris capacitif,
trois types de lentilles) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9536
1 Câbles et accessoires (comprenant des brides de raccord rapide, des câbles BNC-BNC,
un té BNC, une plaque métallique, une plaque diélectrique) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9590
2 Support de guide d'ondes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9591
1 Indicateur d'azimut d'antenne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9592
1 Amplificateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9593
1
1 Bac de rangement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9599
En instance de brevet
LISTE DE L'ÉQUIPEMENT NÉCESSAIRE À LA RÉALISATION DES EXPÉRIENCES
QTÉ DESCRIPTION NUMÉRO DE MODÈLE
1 Oscilloscope double trace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 797

LISTE DE L'ÉQUIPEMENT OPTIONNEL

QTÉ DESCRIPTION NUMÉRO DE MODÈLE
1 Amplificateur sommateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28469

MATÉRIEL PÉDAGOGIQUE
NUMÉRO DE COMMANDE2
Manuels de l'étudiant
Technologie des hyperfréquences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28113-01
A Microwave Transmission Demonstration (optionnel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28500-003

Manuel du maître
Technologie des hyperfréquences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28113-11

SUJETS TRAITÉS
& Familiarisation avec l'équipement hyperfréquence & Mesure du rapport d'onde stationnaire
& Mesure de la puissance & Mesure d'impédance
& L'oscillateur de Gunn & Les impédances réactives
& Étalonnage d'un affaiblisseur réglable & L'adaptation d'impédance
& Détection de signaux hyperfréquences & Antennes et propagation
& Mesure de l'affaiblissement & Optique en hyperfréquence
& Les ondes stationnaires
& Le coupleur directif
& Mesure du coefficient de réflexion

2
Les numéros de commande indiqués sont ceux des versions 120 V. D'autres versions sont disponibles. Consultez la section Numéros de commande.

3
Ce manuel n'est pas disponible en français actuellement.
SYSTÈME DIDACTIQUE EN TECHNOLOGIE DES HYPERFRÉQUENCES
MODÈLE 8090

CARACTÉRISTIQUES
Modèle 8090 Système didactique en technologie des hyperfréquences
Fréquence 10,5 GHz
Puissance 10 mW
Alimentation pour oscillateur de Gunn Sortie 0-10 V (cc ou signal rectangulaire de 1 kHz), 600 mA
ROS-mètre Gamme dynamique 0-70 dB (ROS: 1 à 3 200)
Milliwattmètre Étendue 0-10 mW (10 dBm à +10 dBm)
Oscillateur de Gunn Fréquence de sortie 10,5 GHz
Puissance de sortie 10 mW
Ligne fendue de mesure ROS résiduel 1,03
Support de thermistance Puissance RF 10 mW max.
Détecteur à cristal ROS 1,2 max.
Coupleur directif Couplage 20 dB
Charge adaptée ROS 1,02
Affaiblisseur réglable Étendue 0 à 35 dB
Affaiblisseurs fixes Affaiblissement 6 dB à 30 dB
Antenne cornet Gain 14,5 dB
Caractéristiques physiques Surface nécessaire 4 m2
Dimensions (H x L x P) 660 x 700 x 1000 mm
Masse nette 26,0 kg

NUMÉROS DE COMMANDE
NUMÉRO DE 120 V % 60 Hz 220 V % 50 Hz 240 V % 50 Hz
MODÈLE ANGLAIS FRANÇAIS ESPAGNOL ANGLAIS FRANÇAIS ESPAGNOL ANGLAIS
8090 8090-00 8090-01 8090-02 8090-05 8090-06 8090-07 8090-0A
9501 9501-00 9501-01 9501-02 9501-05 9501-06 9501-07 9501-0A
9502 9502-00 9502-01 9502-02 9502-05 9502-06 9502-07 9502-05
9503 9503-00 9503-01 9503-02 9503-05 9503-06 9503-07 9503-05
9510 9510-00 9510-00 9510-00 9510-00 9510-00 9510-00 9510-00
9520 9520-00 9520-00 9520-00 9520-00 9520-00 9520-00 9520-00
9521 9521-00 9521-00 9521-00 9521-00 9521-00 9521-00 9521-00
9522 9522-00 9522-00 9522-00 9522-00 9522-00 9522-00 9522-00
9523 9523-00 9523-00 9523-00 9523-00 9523-00 9523-00 9523-00
9530 9530-00 9530-00 9530-00 9530-00 9530-00 9530-00 9530-00
9531 9531-00 9531-00 9531-00 9531-00 9531-00 9531-00 9531-00
9532 9532-00 9532-00 9532-00 9532-00 9532-00 9532-00 9532-00
9533 9533-00 9533-00 9533-00 9533-00 9533-00 9533-00 9533-00
9534 9534-00 9534-00 9534-00 9534-00 9534-00 9534-00 9534-00
9535 9535-00 9535-00 9535-00 9535-00 9535-00 9535-00 9535-00
9536 9536-00 9536-00 9536-00 9536-00 9536-00 9536-00 9536-00
9590 9590-00 9590-00 9590-00 9590-00 9590-00 9590-00 9590-00
9591 9591-00 9591-00 9591-00 9591-00 9591-00 9591-00 9591-00
9592 9592-00 9592-00 9592-00 9592-00 9592-00 9592-00 9592-00
9593 9593-00 9593-00 9593-00 9593-00 9593-00 9593-00 9593-00
9599 9599-00 9599-00 9599-00 9599-00 9599-00 9599-00 9599-00
797 AA797 AB797 AC797 AE797 AL797 AO797 AE797
28469 28469-00 28469-00 28469-00 28469-00 28469-00 28469-00 28469-00
Tableau 1. Numéros de commande de l'équipement

120 V % 60 Hz 220 V % 50 Hz 240 V % 50 Hz

ANGLAIS FRANÇAIS ESPAGNOL ANGLAIS FRANÇAIS ESPAGNOL ANGLAIS
28113-00 28113-01 28113-02 28113-00 28113-01 28113-02 28113-00
28113-10 28113-11 28113-12 28113-10 28113-11 28113-12 28113-10
28500-00 À venir À venir 28500-00 À venir À venir 28500-00
Tableau 2. Numéros de commande du matériel pédagogique
